磷石膏草酸预处理滤液在取向硅钢涂料中的应用研究

doi:10.19964/j.issn.1006-4990.2024-0119

摘要/Abstract

摘要：

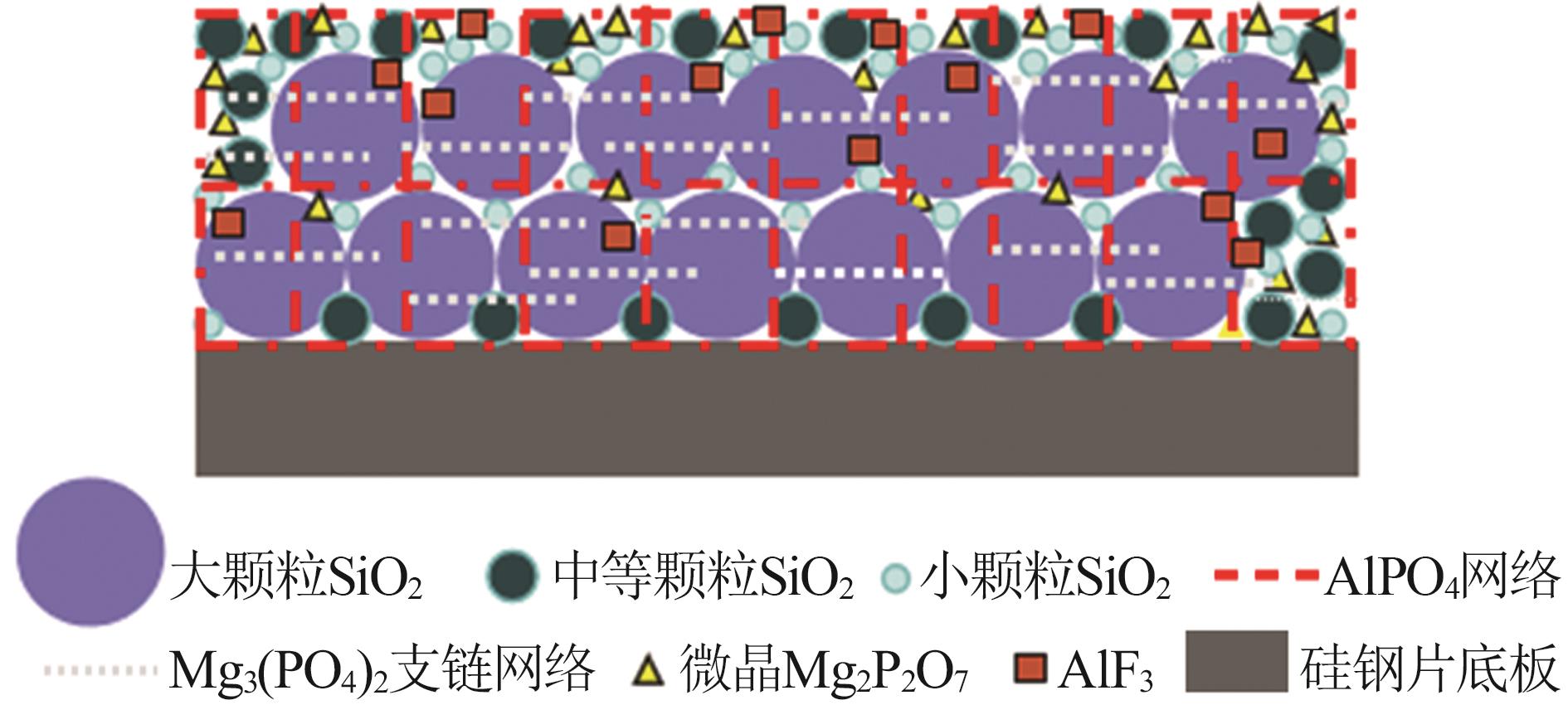

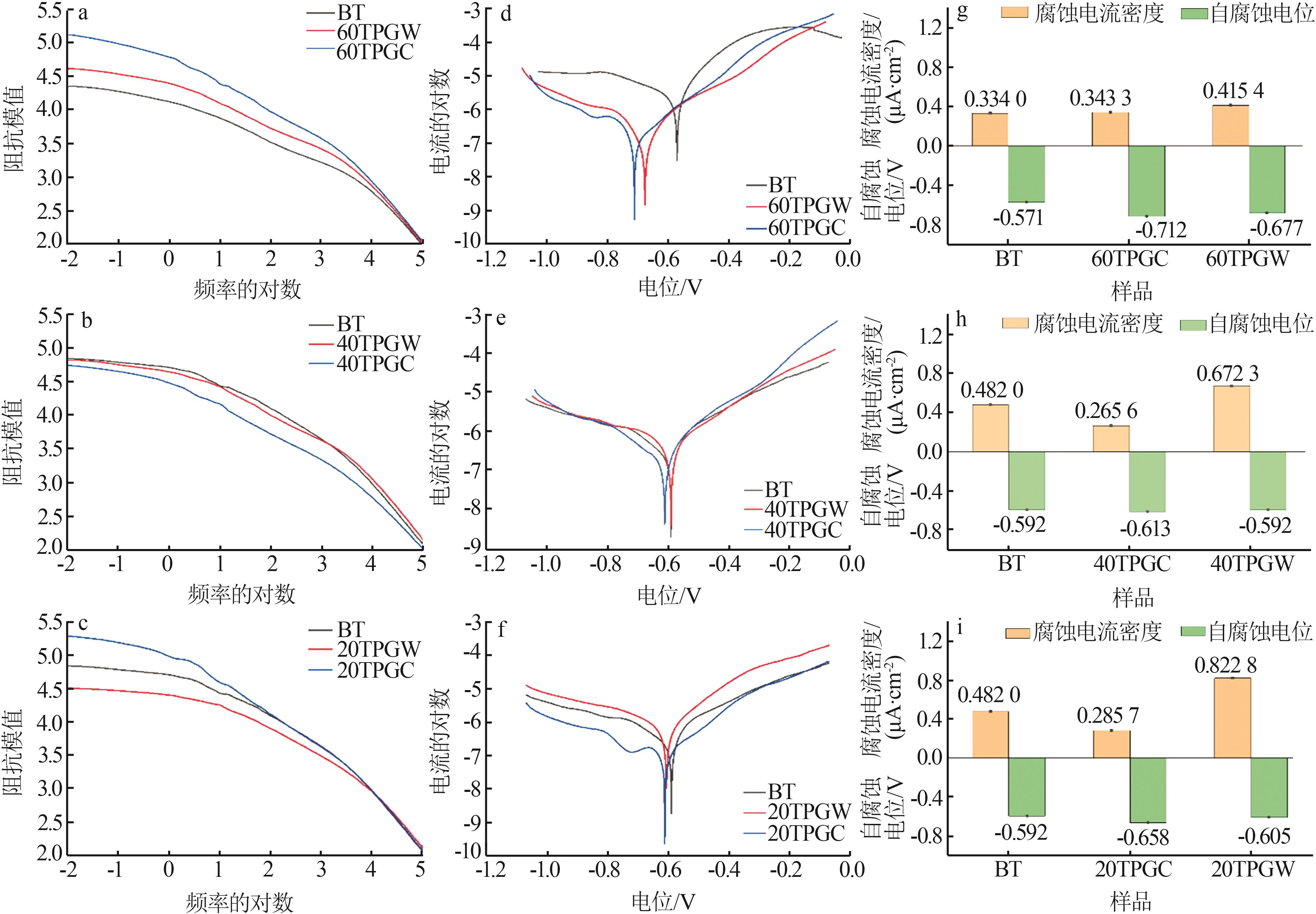

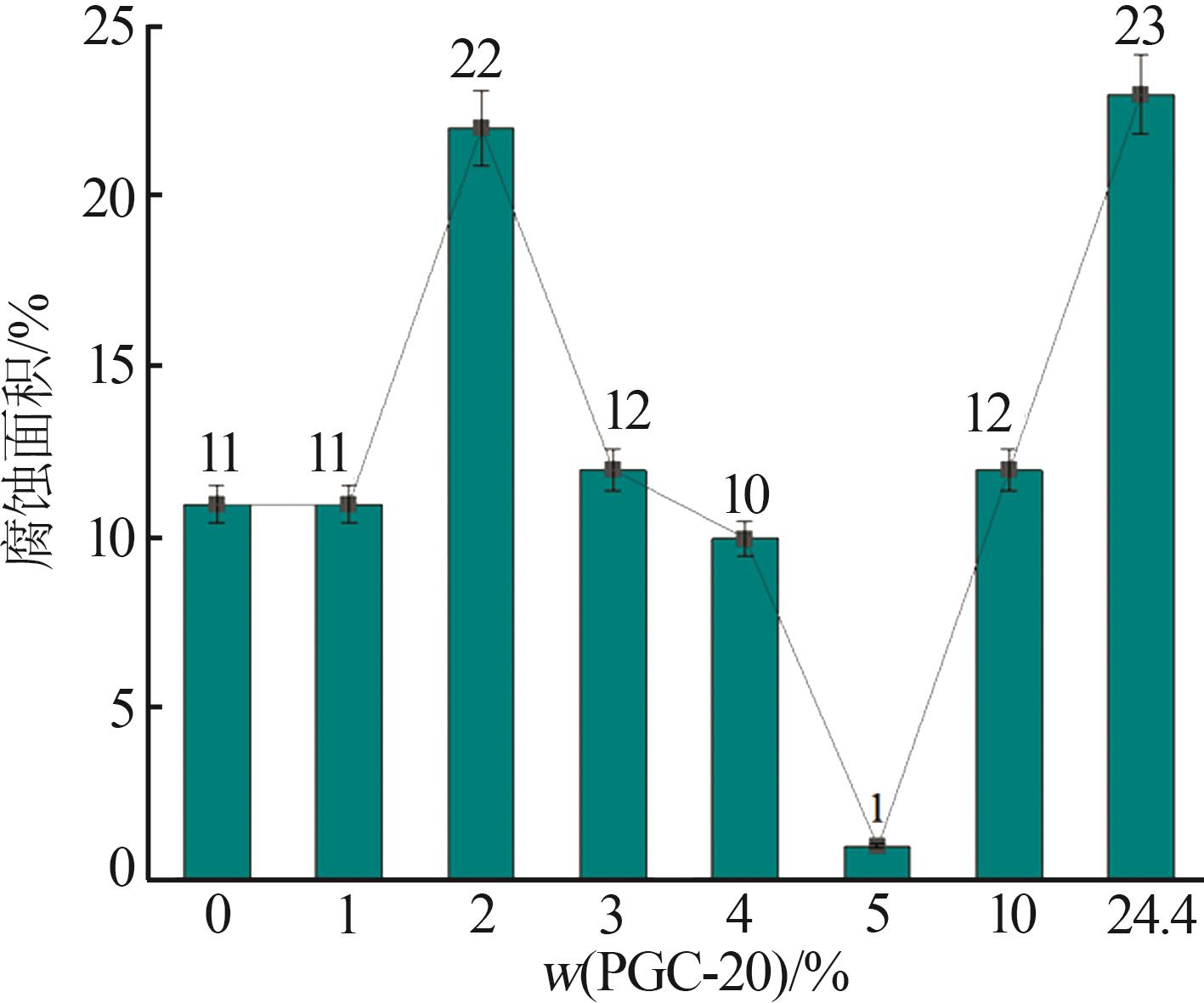

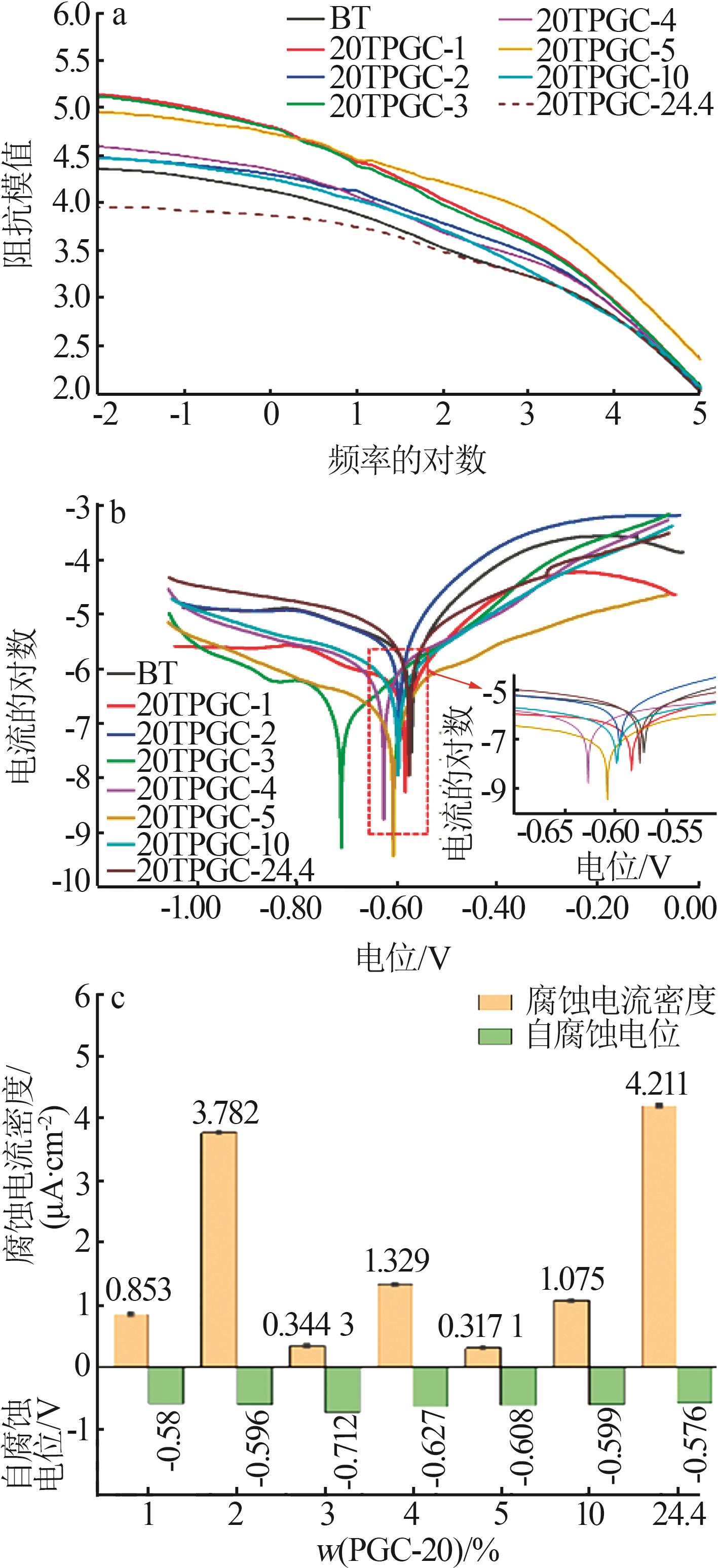

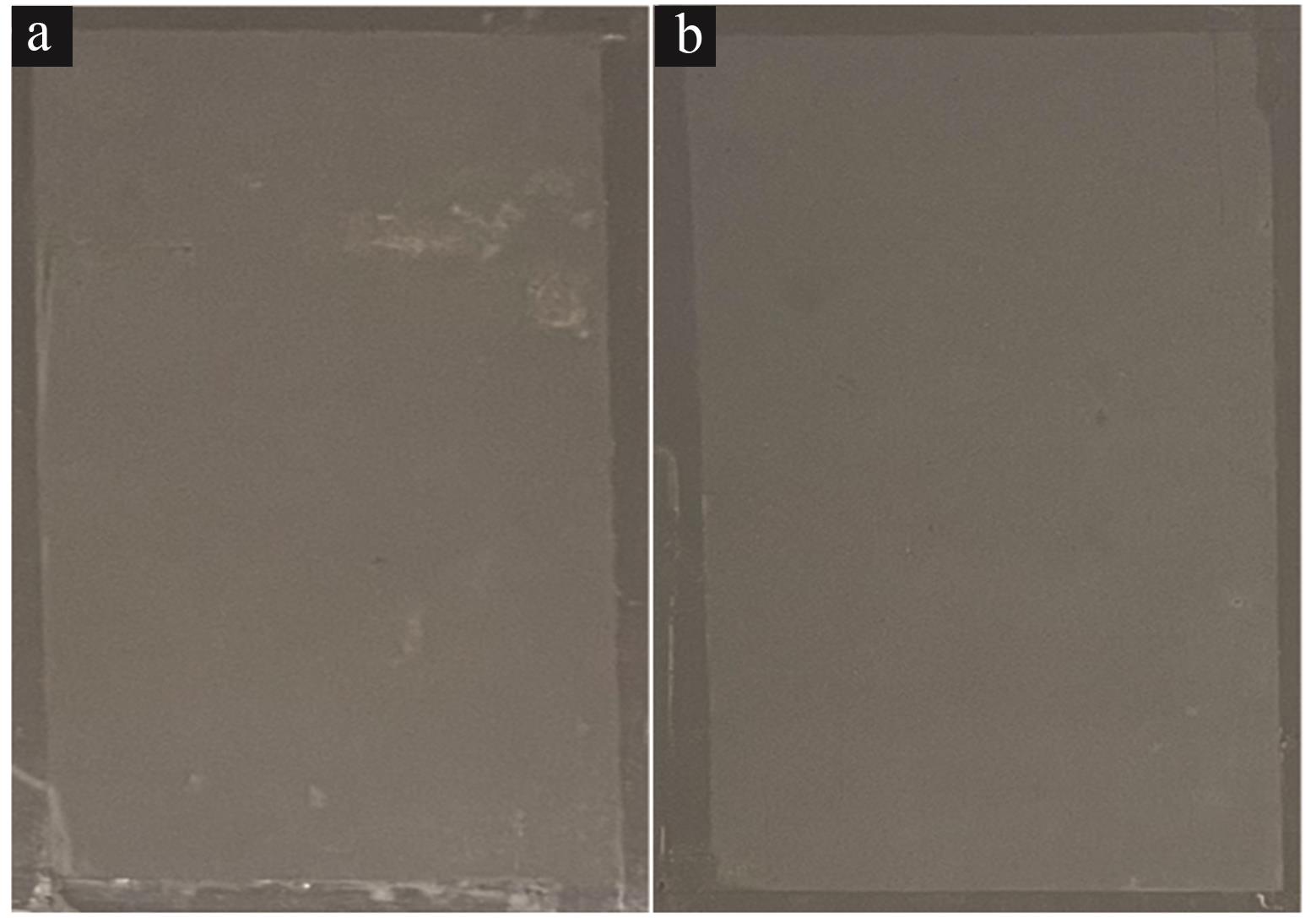

磷石膏高值化利用必须要进行预处理，其中水洗预处理产生的滤液还未有良好的利用途径。通过成分分析发现滤液中含有磷酸盐类、铝类等成分，是提升涂层防腐蚀性能的有效组分。将磷石膏预处理滤液加入到取向硅钢用无机无铬防腐涂料中，并对比了水与草酸溶液不同温度预处理后产生的滤液对涂层防腐性能的影响，研究了滤液中存在的物质及其对涂层防腐蚀性能的提升机理。在草酸溶液预处理、预处理温度为20 ℃及预处理滤液加入量为5%（质量分数）的条件下，取向硅钢片涂层中性盐雾实验由36 h腐蚀面积为11%降低至腐蚀面积小于1%，腐蚀电流密度降低至0.317 1 μA/cm²，涂层总体阻抗模值提升17%。草酸与磷类杂质反应生成的正磷酸盐占滤液中总磷类的95%以上，滤液通过促进AlPO₄网络深度交联形成涂层主体网络结构、突出MgO的作用在高温下生成Mg₃（PO₄）₂网络支链、生成微晶Mg₂P₂O₇和AlF₃填充网络孔隙，共同提升了涂层的防腐蚀性。

关键词: 磷石膏, 草酸, 取向硅钢, 涂层, 磷酸盐网络

Abstract:

Pretreatment is necessary for high value utilization of phosphogypsum，and the filtrate produced by water washing pre⁃treatment has not yet been well utilized.After component analysis，it was found that the filtrate contained components such as phosphates and aluminum，which were effective components for improving the corrosion resistance of coatings.The present study involved the preparation of phosphogypsum pretreatment filtrate and its incorporation into an inorganic chromium⁃free anti⁃corrosion coating for oriented silicon steel.A comparative analysis was conducted to evaluate the impact of pretreatment filtrate generated using water and oxalic acid solution at different temperatures on the corrosion resistance properties of the coating，and the substances present in the filtrate and their improvement mechanism on the anti⁃corrosion performance of the coatings were studied.Under the pretreatment of oxalic acid solution，pretreatment temperature of 20 ℃，and the addition of 5% pretreatment solution，the neutral salt spray experiment of oriented silicon steel sheet coating was decreased from 11% corrosion area after 36 hours to less than 1% corrosion area，and the corrosion current density was decreased to 0.317 1 μA/cm²，overall impedance modulus of coating was increased by 17%.The orthophosphate generated by the reaction between oxalic acid and phosphorus impurities accounted for more than 95% of the total phosphorus in the filtrate.The filtrate promoted deep cross⁃linking of the AlPO₄ network to form the main network structure of the coating，highlights the role of MgO，and generated Mg₃（PO₄）₂network branches at high temperatures，forming microcrystalline Mg₂P₂O₇ and AlF₃ to fill the network pores，jointly improving the corrosion resistance of the coating.

Key words: phosphogypsum, oxalic acid, oriented silicon steel, coating, phosphate network

中图分类号:

TQ126.3

向凌辉, 伍林, 刘盈, 胡雅. 磷石膏草酸预处理滤液在取向硅钢涂料中的应用研究[J]. 无机盐工业, 2024, 56(10): 103-109.

XIANG Linghui, WU Lin, LIU Ying, HU Ya. Study on application of phosphogypsum oxalic acid pretreatment liquid in oriented silicon steel coatings[J]. Inorganic Chemicals Industry, 2024, 56(10): 103-109.

图/表 12

表1

图1

图2

图3

图4

图5

图6

表2

表3

图7

图8

图9

参考文献 21

1	匡国明.湿法磷酸工艺路线的探讨［J］.无机盐工业，2013， 45（4）：1-4.
	KUANG Guoming.Discussion on process routes of wet⁃process phosphoric acid［J］.Inorganic Chemicals Industry，2013，45（4）：1-4.
2	贺雷，朱干宇，郑光明，等.湿法磷酸体系磷石膏结晶过程与机理研究［J］.无机盐工业，2022，54（7）：110-116.
	HE Lei， ZHU Ganyu， ZHENG Guangming，et al.Study on crystallization process and mechanism of phosphogypsum in wet process phosphoric acid system［J］.Inorganic Chemicals Industry，2022，54（7）：110-116.
3	张峻，解维闵，董雄波，等.磷石膏材料化综合利用研究进展［J］.材料导报，2023，37（16）：163-174.
	ZHANG Jun， XIE Weimin， DONG Xiongbo，et al.Research progress on comprehensive utilization of phosphogypsum for materials：A review［J］.Materials Reports，2023，37（16）：163-174.
4	李东旭，焦嘉伟，廖大龙.我国磷石膏在新型建筑材料行业的发展及思考［J］.新型建筑材料，2021，48（11）：1-4，11.
	LI Dongxu， JIAO Jiawei， LIAO Dalong.The development and thinking of phosphogypsum used in new building materials in China［J］.New Building Materials，2021，48（11）：1-4，11.
5	姚炜栋，石林.低品位磷矿的资源化利用研究［J］.矿业研究与开发，2022，42（10）：63-68.
	YAO Weidong， SHI Lin.Resource utilization of low⁃grade phosphate rock［J］.Mining Research and Development，2022，42（10）：63-68.
6	张利珍，张永兴，吴照洋，等.脱除磷石膏中水溶磷、水溶氟的实验研究［J］.无机盐工业，2022，54（4）：40-45.
	ZHANG Lizhen， ZHANG Yongxing， WU Zhaoyang，et al.Experimental study on removal of water⁃soluble phosphorus and water⁃soluble fluorine from phosphogypsum［J］.Inorganic Chemicals Industry，2022，54（4）：40-45.
7	董泽，翟延波，任志威，等.磷石膏建材资源化利用研究进展［J］.无机盐工业，2022，54（4）：5-9.
	DONG Ze， ZHAI Yanbo， REN Zhiwei，et al.Research progress on phosphogypsum utilization in building materials［J］.Inorganic Chemicals Industry，2022，54（4）：5-9.
8	王秀秀.磷石膏渗滤液除磷研究［D］.重庆：重庆大学，2021.
	WANG Xiuxiu.Study on phosphorus removal from phosphogypsum leachate［D］.Chongqing：Chongqing University，2021.
9	SONG Xiaoyan， PAN Yanqiu， WU Quyin，et al.Phosphate removal from aqueous solutions by adsorption using ferric sludge［J］.Desalination，2011，280（1/2/3）：384-390.
10	杨浩，王成，肖小波，等.添加硼酸和钨酸铵对取向硅钢无铬绝缘涂层的影响［J］.材料导报，2021，35（22）：22141-22145.
	YANG Hao， WANG Cheng， XIAO Xiaobo，et al.Effects of boric acid and ammonium tungstate additions on the chromium⁃free insulating coating of grain⁃oriented silicon steel［J］.Materials Reports，2021，35（22）：22141-22145.
11	CHENG Ling， MENG Li， GUO Dawei，et al.Deterioration law and evaluation of insulation coating of grain⁃oriented silicon steel in service［J］.Iron & Steel，2019，54（1）：79-84.
12	LIU Ying， WU Lin， CHEN Ao，et al.Component design of environmentally friendly high⁃temperature resistance coating for oriented silicon steel and effects on anti⁃corrosion property［J］.Coatings，2022，12（7）：959.
13	CAI Qiang， JIANG Jun， MA Bing，et al.Efficient removal of phosphate impurities in waste phosphogypsum for the production of cement［J］.Science of the Total Environment，2021，780：146600.
14	曹京宜，熊金平，李水冰，等.利用EIS高频区参数评价两种环氧涂层的性能［J］.化工学报，2008，59（11）：2851-2856.
	CAO Jingyi， XIONG Jinping， LI Shuibing，et al.Evaluation of protective performance of organic coatings by EIS parameters at high frequency zone［J］.CIESC Journal，2008，59（11）：2851-2856.
15	翁诗甫.傅里叶变换红外光谱分析［M］.2版.北京：化学工业出版社，2010：348-352.
16	史学海，陈志宇，周斌，等.无机磷酸盐耐高温涂料的防腐机理及研究进展［J］.电镀与涂饰，2021，40（14）：1110-1118.
	SHI Xuehai， CHEN Zhiyu， ZHOU Bin，et al.Anticorrosion mechanism and research progress of high⁃temperature⁃resistant inorganic phosphate coatings［J］.Electroplating & Finishing，2021，40（14）：1110-1118.
17	陈洋，丁军，邓承继，等.室温固化磷酸二氢铝-硅溶胶复合高温黏结剂的制备及物理性能［J］.硅酸盐学报，2018，46（12）：1762-1770.
	CHEN Yang， DING Jun， DENG Chengji，et al.Preparation and physical properties of room⁃temperature curing aluminum dihydrogen phosphate-silica sol composite high temperature adhesi⁃ve［J］.Journal of the Chinese Ceramic Society，2018，46（12）：1762-1770.
18	张全利，陈长林.偏磷酸镁修饰钨铝复合氧化物载铂催化剂的稳定性研究［J］.南京工业大学学报（自然科学版），2022， 44（1）：36-44.
	ZHANG Quanli， CHEN Changlin.Study on stability of platinum supported on tungsten-aluminum composite oxide modified by magnesium metaphosphate［J］.Journal of Nanjing Tech University（Natural Science Edition），2022，44（1）：36-44.
19	杨淑莉，李富天，邓毅，等.酸性高氯介质中氟离子对Incoloy825合金腐蚀行为的影响［J］.焊管，2023，46（10）：8-13.
	YANG Shuli， LI Futian， DENG Yi，et al.Effect of fluoride ions on corrosion behavior of Incoloy825 alloy in acidic high chloride solution［J］.Welded Pipe and Tube，2023，46（10）：8-13.
20	XIAO Wei， WANG Ying.Corrosion resistance of aluminum fluoride modified 6061 aluminum alloy［J］.Materials Letters，2021，298：129932.
21	WANG Zhijiang， WU Lina， CAI Wei，et al.Effects of fluoride on the structure and properties of microarc oxidation coating on aluminium alloy［J］.Journal of Alloys and Compounds，2010，505（1）：188-193.

类别	质量浓度/（μg·mL^-1）	测试仪器
P	131.46	ICP
Al	39.38	ICP
正磷酸根	383.08	IC
F^-	136.99	IC
