有机改性硫酸钙晶须在沥青改性中的应用

doi:10.19964/j.issn.1006-4990.2023-0265

摘要/Abstract

摘要：

为了获得力学性能更好的改性沥青，从而改善传统基质沥青路面性能，采用以磷石膏为原料制备的有机改性硫酸钙晶须对沥青进行改性，通过材料制备、分析检测及混合料试验，研究了所制备的有机改性硫酸钙晶须对改性沥青三大指标、表观黏度和高温性能的影响，探究了所制备的不同沥青混合料的路用性能。结果表明：有机改性剂主要以化学吸附的形式作用在硫酸钙晶须表面，经组合有机改性剂改性处理的晶须材料与沥青更好地相容，有机改性硫酸钙晶须的添加，一定程度上增强了沥青与晶须黏结强度，提高了沥青的高温稳定性，但其低温性能有所下降；且马歇尔试验、冻融劈裂试验及车辙试验结果，进一步验证了有机改性硫酸钙晶须改性沥青混合料的水稳定性和高温稳定性均较好，因此以磷石膏为原料制备的有机改性硫酸钙晶须改性沥青的路用性能更佳。

关键词: 磷石膏, 有机改性硫酸钙晶须, 改性沥青, 路用性能

Abstract:

To obtain the modified asphalt with better mechanical properties and improve the pavement performance of traditional matrix asphalt，the application of organically modified calcium sulfate whiskers（CSW），prepared from phosphogypsum，in asphalt modification were systematically studied.Through the materials preparation，analysis and testing，as well as mixture testing，changes of the three main indexes，apparent viscosity，and high-temperature performance of asphalt before and after modification using phosphogypsum and organically modified CSW were analyzed.Furthermore，the pavement performance of different bitumen mixtures was explored.The results indicated that the organic modifiers were mainly acted on the surface of CSW in the form of chemical adsorption.The whisker materials modified with combined organic modifiers were more compatible with asphalt.The introduction of organically modified CSW enhanced the bonding strength between asphalt and whiskers to a certain extent and improved the high-temperature stability，however，its low-temperature performance had been relatively reduced.The results were confirmed furthermore by the Marshall stability tests，freeze-thaw splitting tests，and wheel tracking tests.The water stability and high-temperature stability of the modified asphalt mixtures by phosphogypsum or organically modified CSW were better than those in matrix asphalt，and the pavement performance of the asphalt modified by organically modified CSW became better.

Key words: phosphogypsum, organically modified CSW, modified asphalt, pavement performance

中图分类号:

TQ132.32

陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.

CHEN Feng, FENG Kang, LI Ming, SHEN Haojie, TIAN Chengtao, TANG Yuan, LI Zhili, HE Dongsheng. Application of organically modified calcium sulfate whiskers in asphalt modification[J]. Inorganic Chemicals Industry, 2024, 56(3): 125-130.

图/表 11

表1

表2

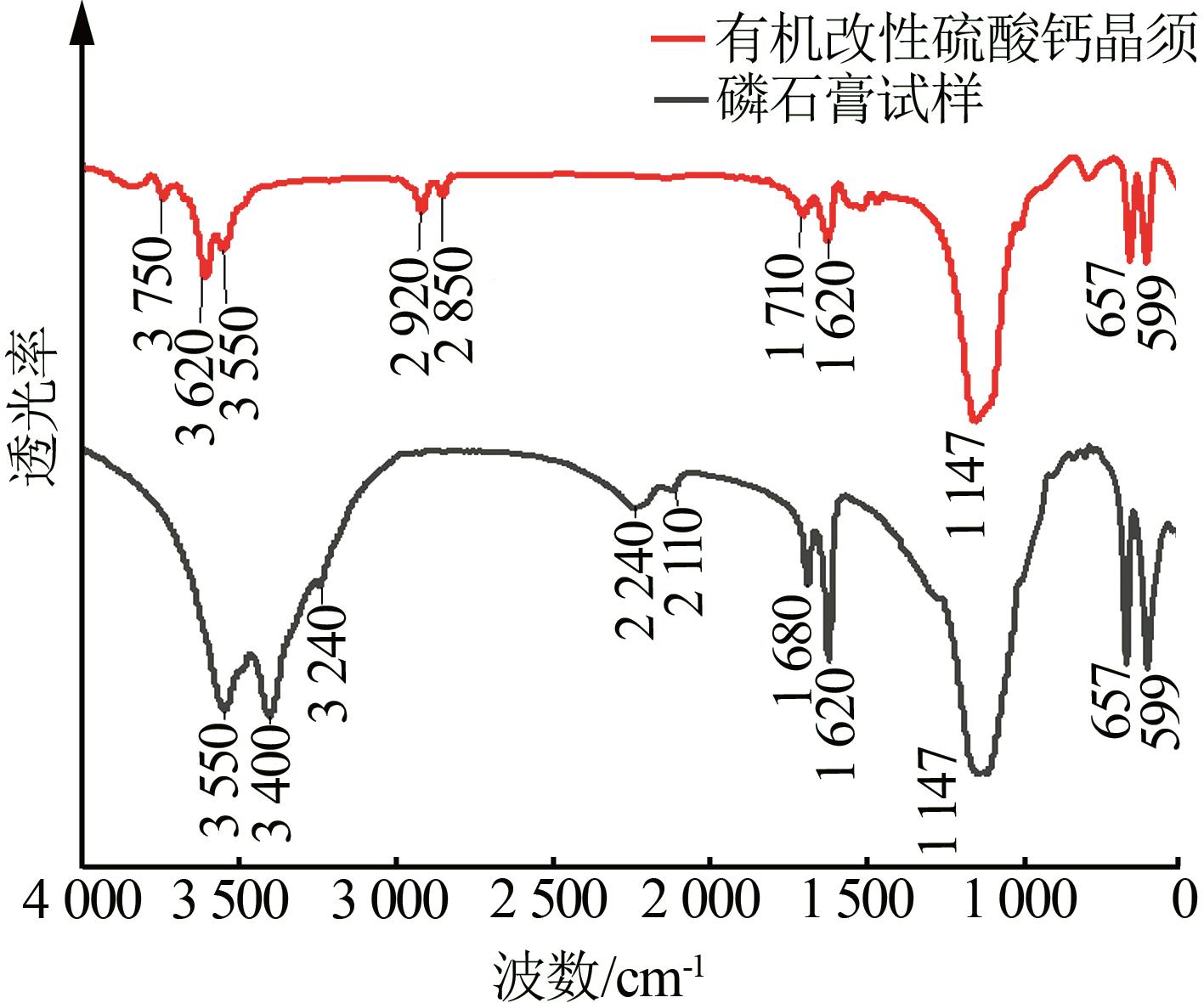

图1

表3

图2

表4

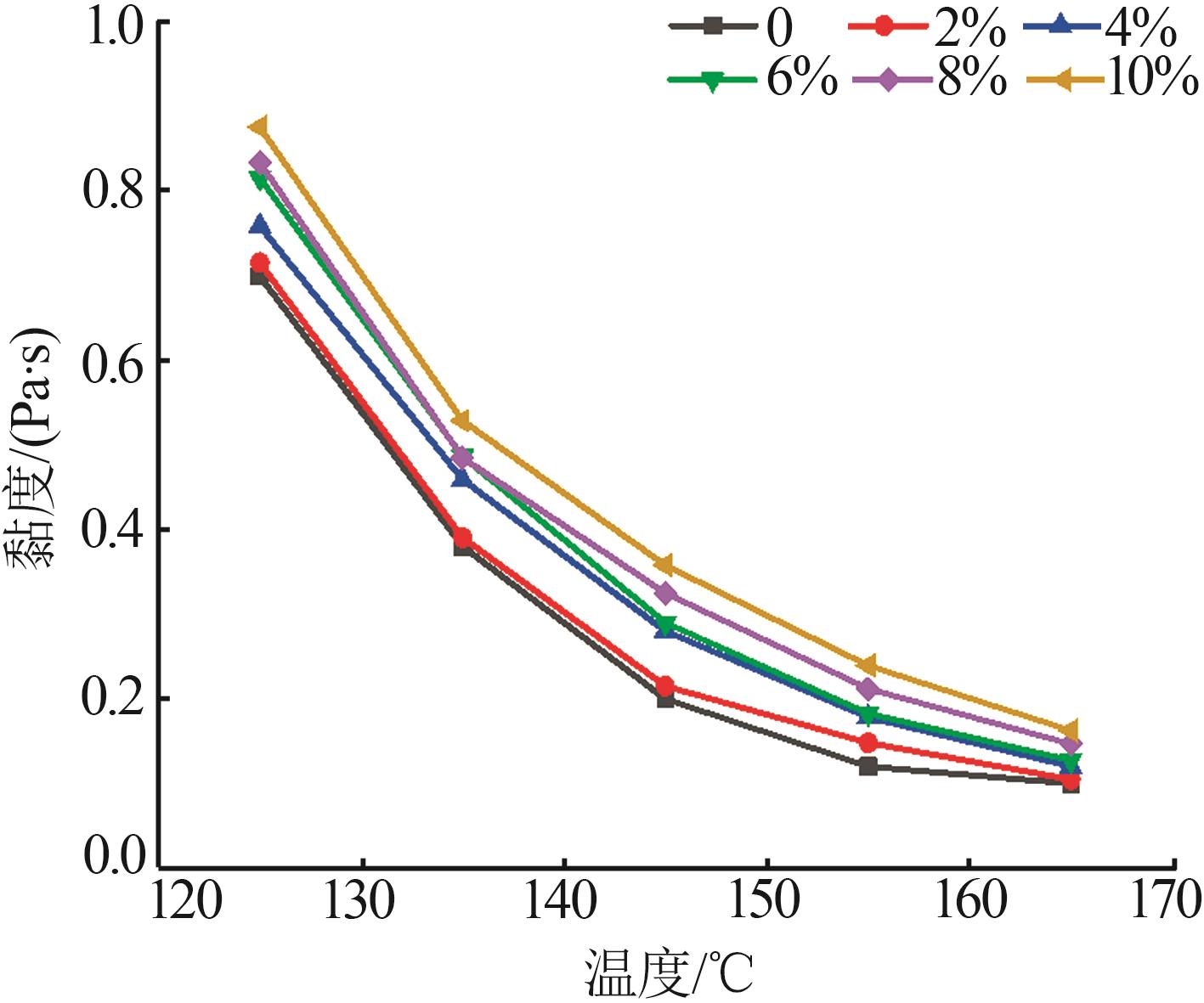

图3

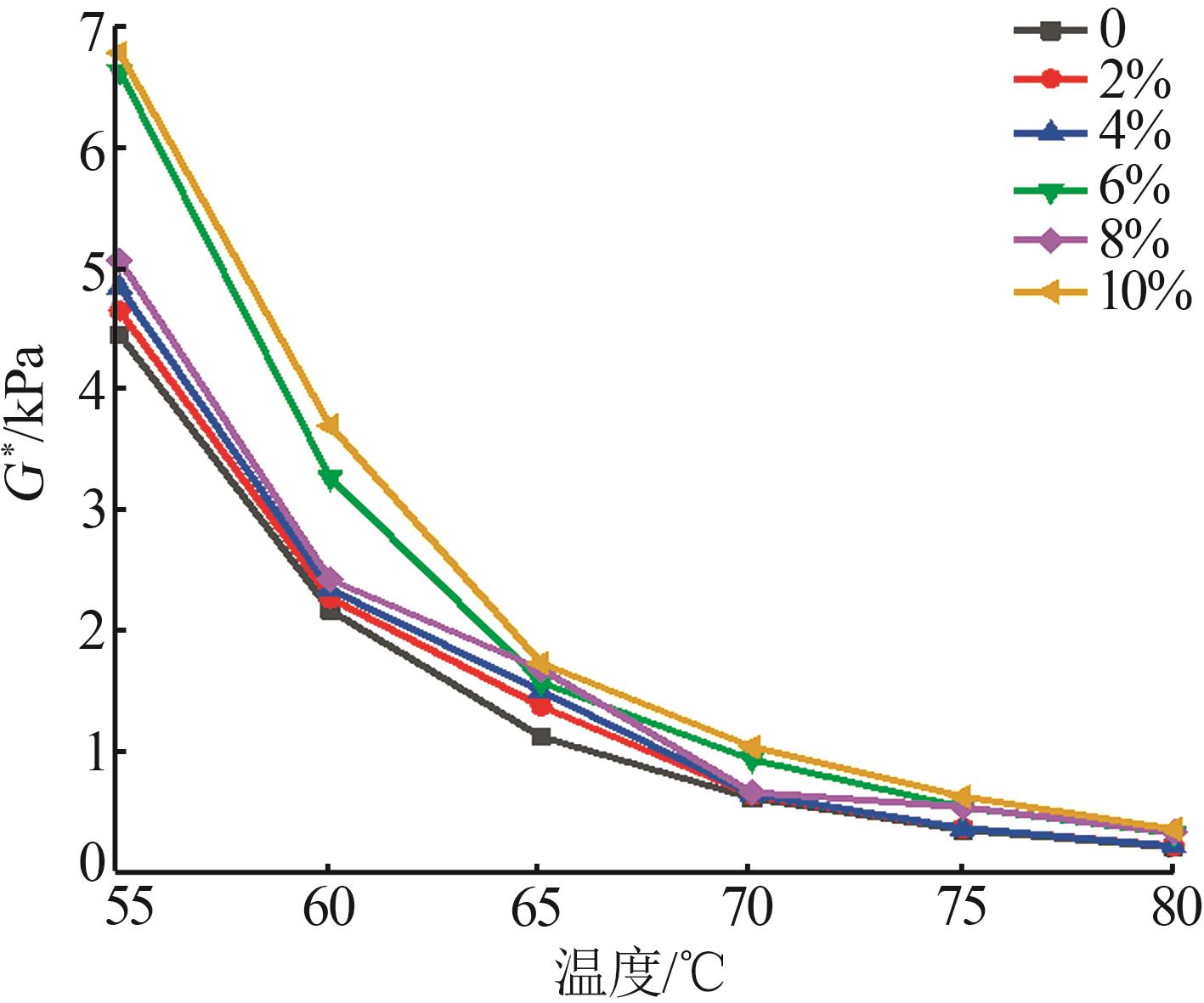

图4

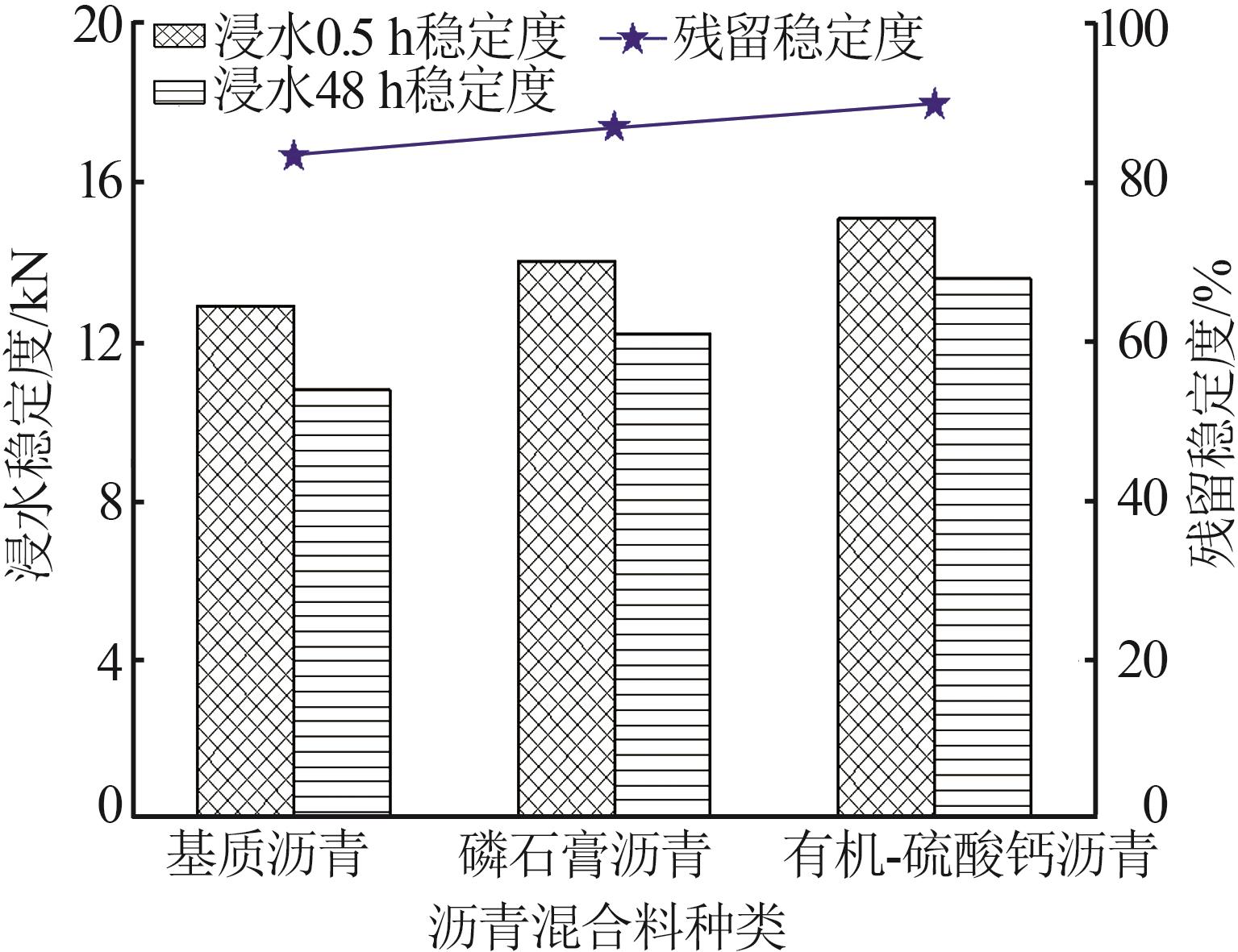

图5

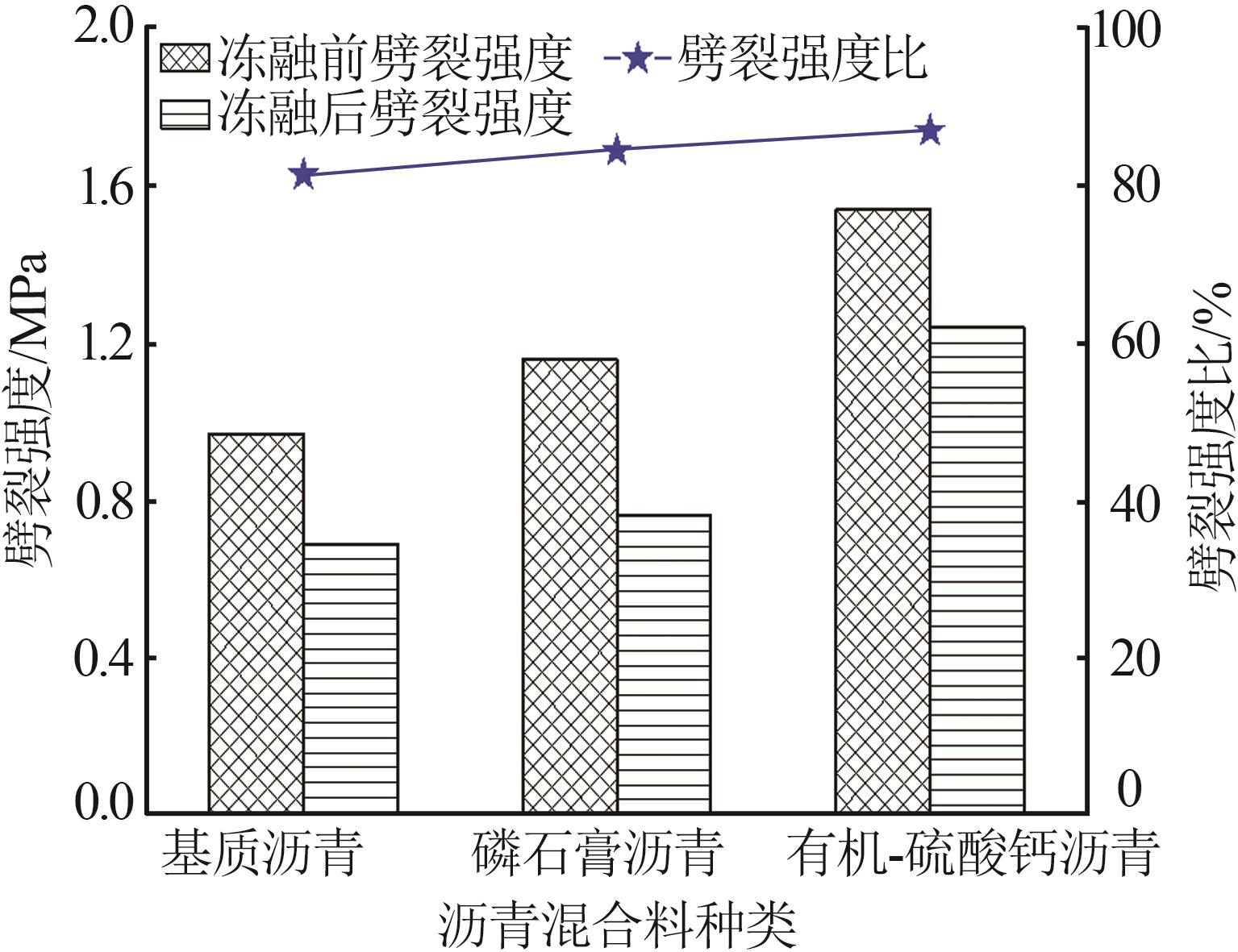

图6

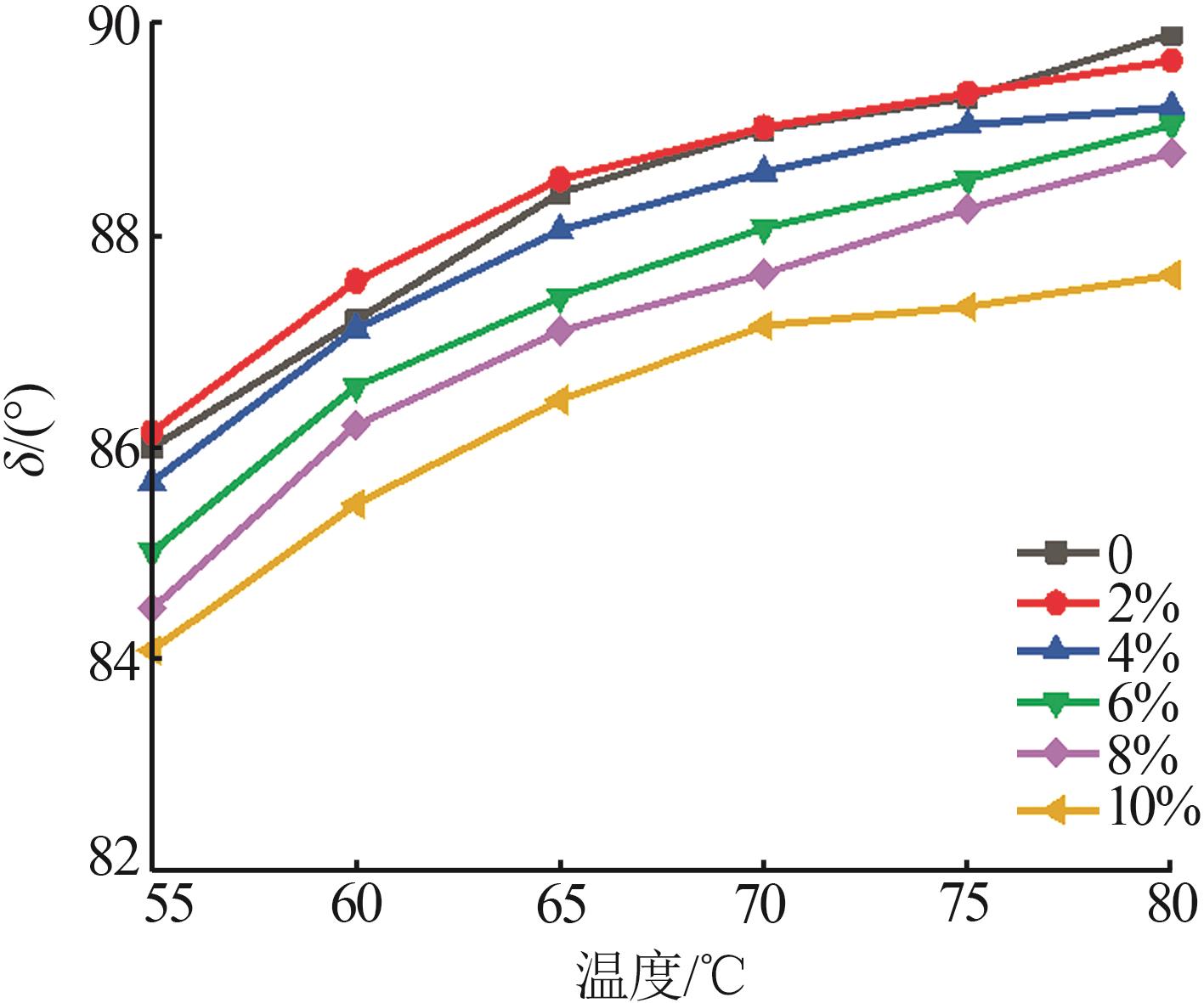

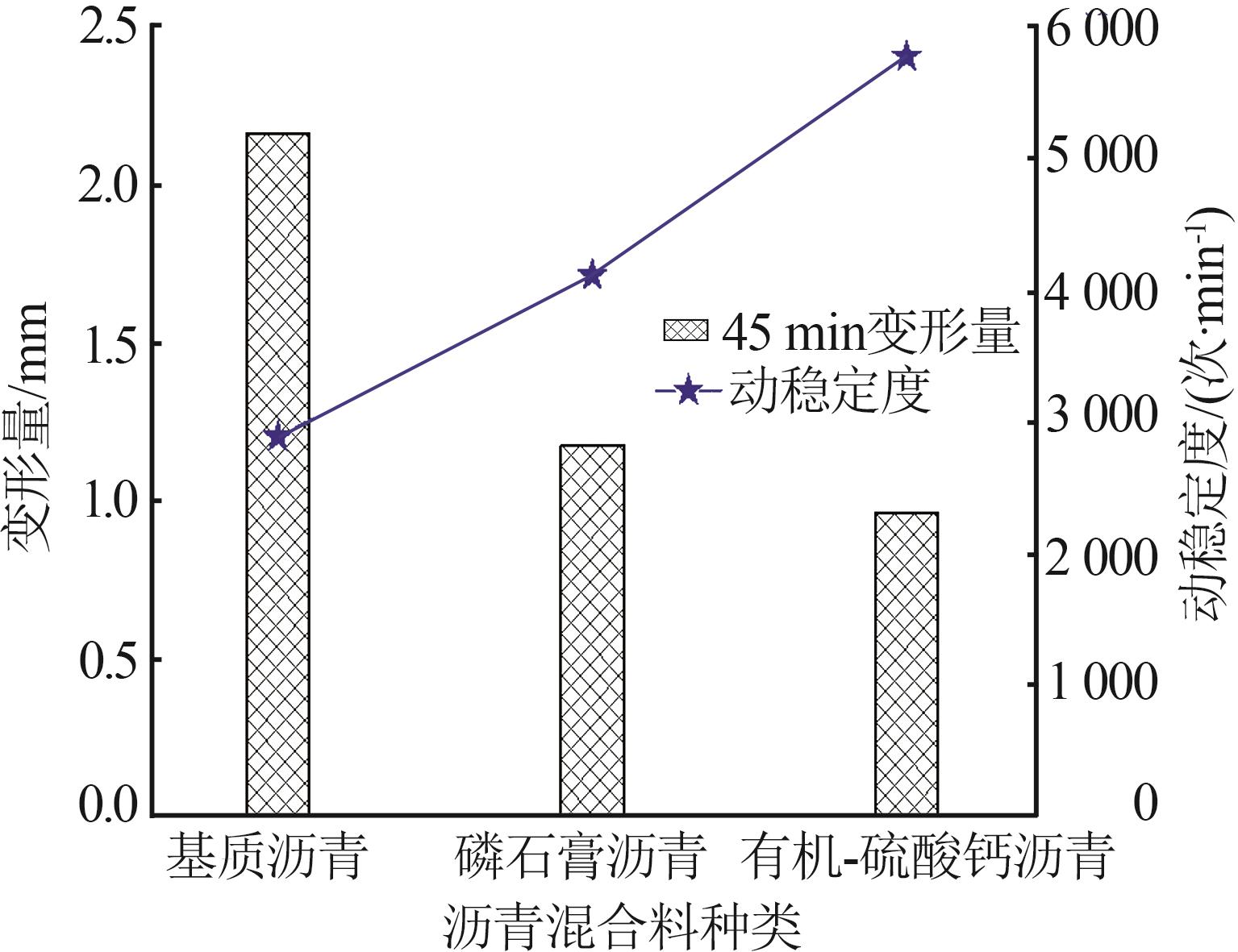

图7

参考文献 18

1	刁梦娜.磷石膏晶须对沥青性能的改性研究［D］.贵阳：贵州大学，2015.
	DIAO Mengna.Study on performances of phosphogypsum whiskers modified asphalt［D］.Guiyang：Guizhou University，2015.
2	李军代.硫酸钙晶须在沥青路面应用的系统性研究［J］.华东交通大学学报，2013，30（6）：72-77.
	LI Jundai.Systematic study on the application of calcium sulfate whisker in asphalt pavement［J］.Journal of East China Jiaotong University，2013，30（6）：72-77.
3	谭明洋，相利学，李国龙.磷石膏在道路工程应用的研究现状［J］.广州化工，2016，44（8）：37-38.
	TAN Mingyang， XIANG Lixue， LI Guolong.Research status on application of phosphogypsum in road engineering［J］.Guangzhou Chemical Industry，2016，44（8）：37-38.
4	FAN Taotao， WANG Xiushan， GAO Yang，et al.Investigating the interaction mechanism and effect of different calcium sulfate whiskers on performance of asphalt binder［J］.Construction and Building Materials，2019，224：515-533.
5	田泽峰，陈晓龙，韩跃新，等.CaSO₄晶须改性沥青及其混合料的路用性能研究［J］.矿冶工程，2006（8）：193-198.
	TIAN Zefeng， CHEN Xiaolong， HAN Yuexin，et al.Research on the road performance of CaSO₄ whisker modified asphalt and its mixture［J］.Mining and Metallurgical Engineering，2006（8）：193-198.
6	马继红，冯传清.硫酸钙晶须在道路改性沥青中的应用研究（Ⅰ）［J］.石油沥青，2005，19（6）：21-25.
	MA Jihong， FENG Chuanqing.The application study of calcium sulfate whisker in road modified asphalt（Ⅰ）［J］.Petroleum Asphalt，2005，19（6）：21-25.
7	沈森杰，王修山，周恒宇，等.表面改性硫酸钙晶须对沥青路用性能的影响［J］.水利规划与设计，2021（6）：101-106.
	SHEN Senjie， WANG Xiushan， ZHOU Hengyu，et al.Effect of surface modified calcium sulfate crystal on asphalt pavement performance［J］.Water Resources Planning and Design，2021（6）：101- 106.
8	李铭，李智力，张泽强，等.混合脂肪酸钠辅助制备硫酸钙晶须［J］.无机盐工业，2022，54（6）：66-72.
	LI Ming， LI Zhili， ZHANG Zeqiang，et al.Preparation of calcium sulfate whiskers assisted by mixed sodium fatty acid［J］.Inorganic Chemicals Industry，2022，54（6）：66-72.
9	唐远，朱奥妮，陈琲琲，等.我国战略性非金属矿产分离技术进展［J］.化工矿物与加工，2022，51（11）：19-31，37.
	TANG Yuan， ZHU Aoni， CHEN Beibei，et al.Research and development of technologies for separating strategic non-metallic minerals in China［J］.Industrial Minerals & Processing，2022，51（11）：19-31，37.
10	崔荣政，白海丹，高永峰，等.磷石膏综合利用现状及“十四五”发展趋势［J］.无机盐工业，2022，54（4）：1-4.
	CUI Rongzheng， BAI Haidan， GAO Yongfeng，et al.Current situation of comprehensive utilization of phosphogypsum and its development trend of 14th Five-Year Plan［J］.Inorganic Chemicals Industry，2022，54（4）：1-4.
11	张磊，李蒙，向文国，等.磷石膏循环流化床煅烧分解工艺可行性分析［J］.无机盐工业，2023，55（6）：85-91.
	ZHANG Lei， LI Meng， XIANG Wenguo，et al.Feasibility analysis of calcination and decomposition process of phosphogypsum in circulating fluidized bed［J］.Inorganic Chemicals Industry，2023，55（6）：85-91.
12	董泽，翟延波，任志威，等.磷石膏建材资源化利用研究进展［J］.无机盐工业，2022，54（4）：5-9.
	DONG Ze， ZHAI Yanbo， REN Zhiwei，et al.Research progress on phosphogypsum utilization in building materials［J］.Inorganic Chemicals Industry，2022，54（4）：5-9.
13	中华人民共和国交通运输部. 公路工程沥青及沥青混合料试验规程：［S］.北京：人民交通出版社，2011.
14	沈金安.沥青及沥青混合料路用性能［M］.北京：人民交通出版社，2001.
15	于江，冯娟，李林萍.温拌剂KSH对新疆两种沥青黏度的影响［J］.公路工程，2014，39（2）：84-87，104.
	YU Jiang， FENG Juan， LI Linping.Effects of temperature and mixture of KSH of two kinds of Xinjiang asphalt viscosity［J］.Highway Engineering，2014，39（2）：84-87，104.
16	许新权，唐胜刚，杨军.粉胶比对沥青胶浆高低温性能的影响［J］.长安大学学报（自然科学版），2020，40（4）：14-26.
	XU Xinquan， TANG Shenggang， YANG Jun.Influence of filler-asphalt ratio on high-and-low-temperature performance of asphalt mortar［J］.Journal of Chang′an University（Natural Science Edition），2020，40（4）：14-26.
17	XIANG Yu， XIE Youjun， LONG Guangcheng.Effect of basalt fiber surface silane coupling agent coating on fiber-reinforced asphalt：From macro-mechanical performance to micro-interfacial mechanism［J］.Construction and Building Materials，2018，179：107-116.
18	孟勇军，郭贺源，徐锐光，等.热老化作用下石墨烯橡胶复合改性沥青性能研究［J］.功能材料，2020，51（8）：8001-8006.
	MENG Yongjun， GUO Heyuan， XU Ruiguang，et al.Study on the properties of graphene modified rubber asphalt under the effect of thermal aging［J］.Journal of Functional Materials，2020，51（8）：8001-8006.

级配	筛孔尺寸/mm
级配	16.00	13.20	9.50	4.75	2.36	1.18	0.60	0.30	0.15	0.075
目标上限	100	100	85	68	50	38	28	20	15	8
目标下限	100	90	68	38	25	15	10	7	5	4
设计级配	100	90	81.7	48.6	26.9	20.7	16.6	10.3	5.2	4

掺量/ %	软化点T/℃	针入度/（10^-1 mm）			15 ℃的延展度/cm	针入度指数PI	针入度温度指数AlgPen	相关系数R²	回归系数K	当量软化点T₈₀₀/℃	当量脆点 T_1，2/℃	塑性温度范围△T/℃
掺量/ %	软化点T/℃	15 ℃	25 ℃	30 ℃	15 ℃的延展度/cm	针入度指数PI	针入度温度指数AlgPen	相关系数R²	回归系数K	当量软化点T₈₀₀/℃	当量脆点 T_1，2/℃	塑性温度范围△T/℃
0	48.30	27.5	71.2	125.1	>100	0.425	0.043 5	0.998 1	0.781 4	48.774	-16.142	64.917
2	49.16	24.2	61.2	105.8	63.5	0.920	0.042 4	0.998 2	0.743 1	50.943	-15.658	66.602
4	50.28	20.2	51.1	85.9	60.8	1.235	0.041 7	0.999 2	0.676 7	53.391	-14.329	67.720
6	51.14	17.0	44.6	70.5	44.5	1.415	0.041 3	0.999 8	0.612 7	55.457	-12.918	68.378
8	52.68	14.7	37.6	59.6	43.0	1.730	0.040 6	1.000 0	0.559 4	57.726	-11.828	69.554
10	53.96	12.4	31.8	49.5	38.3	1.910	0.040 2	0.999 6	0.492 2	29.972	-10.274	70.246

掺量/ %	黏温曲线方程	回归系数m	相关系数R²
0	lglg（η×10³）=57.731-21.125 lg（T+273.15）	21.125	0.973
2	lglg（η×10³）=55.225-20.156 lg（T+273.15）	20.156	0.986
4	lglg（η×10³）=53.267-19.382 lg（T+273.15）	19.382	0.998
6	lglg（η×10³）=53.948-19.634 lg（T+273.15）	19.634	0.997
8	lglg（η×10³）=49.723-18.008 lg（T+273.15）	18.008	0.997
10	lglg（η×10³）=48.175-17.403 lg（T+273.15）	17.403	0.998

[1]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[2]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[3]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.
[4]	王艳语, 谷守玉, 侯翠红, 井红权, 关红玲, 张晖. 磷石膏配料碳热熔融还原硫逸出及熔渣物相分析[J]. 无机盐工业, 2024, 56(2): 86-94.
[5]	邓华, 侯硕旻, 李中军, 徐港, 池汝安, 习本军. 磷石膏综合利用现状及展望[J]. 无机盐工业, 2024, 56(1): 1-8.
[6]	夏桂英, 杨柳春, 袁治冶. 硫酸直接浸出磷石膏中稀土元素的研究[J]. 无机盐工业, 2024, 56(1): 107-113.
[7]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[8]	李恒, 张晖, 资学民. 磷石膏煅烧工艺进展分析[J]. 无机盐工业, 2023, 55(6): 27-35.
[9]	张磊, 李蒙, 向文国, 胡骏, 陈时熠, 段伦博. 磷石膏循环流化床煅烧分解工艺可行性分析[J]. 无机盐工业, 2023, 55(6): 85-91.
[10]	徐丽, 房可能, 毕永香, 杨敏, 陈前林. 改性粒状硫酸钙制备及其在聚氯乙烯中的应用[J]. 无机盐工业, 2023, 55(3): 104-112.
[11]	郭爽, 邢冬娴, 郭校, 季晓杰, 汤建伟, 化全县, 王保明, 刘咏. 磷石膏基建筑石膏的制备及改性研究[J]. 无机盐工业, 2023, 55(12): 102-110.
[12]	刘超, 范垂钢, 刘润国, 于冬雪, 李松庚. 磷石膏浮选-常压盐溶液转晶制备α-半水石膏[J]. 无机盐工业, 2023, 55(11): 107-114.
[13]	郭泽, 张鹏飞, 杨帆, 张汉泉, 路漫漫. 磷石膏焙烧法制备β-半水石膏[J]. 无机盐工业, 2023, 55(10): 106-113.
[14]	陈明胜,刘鹏,孔德文,李元,于可,黄彦森,武宁波,常娟娟. 外掺料对磷石膏基胶凝材料力学及导热性能的影响[J]. 无机盐工业, 2022, 54(9): 113-118.
[15]	张太玥,谢凡,郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究[J]. 无机盐工业, 2022, 54(9): 136-142.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
