基于电石渣为原料的涂层填料用球形碳酸钙的制备研究

doi:10.19964/j.issn.1006-4990.2024-0241

摘要/Abstract

摘要：

为制备满足涂层填料用的球形碳酸钙，实现固体废物电石渣的高附加值资源化利用，以电石渣为原料、氨水为添加剂、碳酸铵为碳化剂制备球形碳酸钙。研究了反应物加料顺序、反应温度、滴加速度、添加剂、反应物比例对碳酸钙形貌的影响。结果表明：在氨水、碳酸铵、氯化钙物质的量比为1.5:1.5:1的条件下向碳酸铵溶液中瞬时加入Ca²⁺溶液，当搅拌速率为1 500 r/min、反应温度为20 ℃、反应时间为30 min时制得的碳酸钙为球形，中位粒径（D₅₀）为2.733 μm，团聚指数为1.59；颗粒均匀，分散良好，产品纯度为97.67%。其晶型以球霰石为主，含有少量方解石。在以氨水为添加剂的条件下，通过调整制备工艺条件成功实现了球形碳酸钙的形貌控制。从降低原料成本和减少环境污染方面考虑，该工作为未来以电石渣为原料制备球形碳酸钙的工艺研究提供参考。

关键词: 涂层填料, 球形碳酸钙, 电石渣, 氨水, 碳酸铵

Abstract:

To prepare spherical CaCO₃ that met the requirements of coating fillers and simultaneously achieved high value-added resource utilization of solid waste carbide slag，spherical CaCO₃ was prepared using carbide slag as raw materials，ammonia as additive，and （NH₄）₂CO₃ as carbonizing agent.The effects of feeding order，reaction temperature，dropping speed，additive and reactant ratio on the morphology of CaCO₃ were studied.The results indicated that spherical CaCO₃ could be achieved under the condition of the ratio of the amount of ammonia，ammonium carbonate，and calcium chloride substances at 1.5:1.5:1，and when Ca²⁺ solution was instantly added to（NH₃）₂CO₃ solution，and the stirring speed was 1500 r/min，and the reaction temperature at 20 ℃，and react for 30 min.The obtained CaCO₃ were spherical with a particle size（D₅₀） of 2.733 μm and an aggregation index of 1.59.The particles were uniform and well dispersed with a purity of 97.67%，in which the crystal form was mainly vaterite，containing a small amount of calcite.Under the condition of using ammonia as the additive，the morphology control of spherical calcium carbonate was realized by adjusting the preparation process conditions.From the perspective of reducing raw materials cost and reducing environmental pollution，which provided reference for the future process research of preparing spherical single crystal CaCO₃ from calcium carbide slag as raw materials.

Key words: coating filler, spherical calcium carbonate, carbide slag, ammonia, ammonium carbonate

中图分类号:

O657.3

张金君, 郭琳琳, 苗成朋, 李星宇, 庞亚恒, 杨荣凯, 于雅森. 基于电石渣为原料的涂层填料用球形碳酸钙的制备研究[J]. 无机盐工业, 2025, 57(2): 113-119.

ZHANG Jinjun, GUO Linlin, MIAO Chengpeng, LI Xingyu, PANG Yaheng, YANG Rongkai, YU Yasen. Study on preparation of spherical calcium carbonate for coating fillers based on carbide slag as raw materials[J]. Inorganic Chemicals Industry, 2025, 57(2): 113-119.

图/表 10

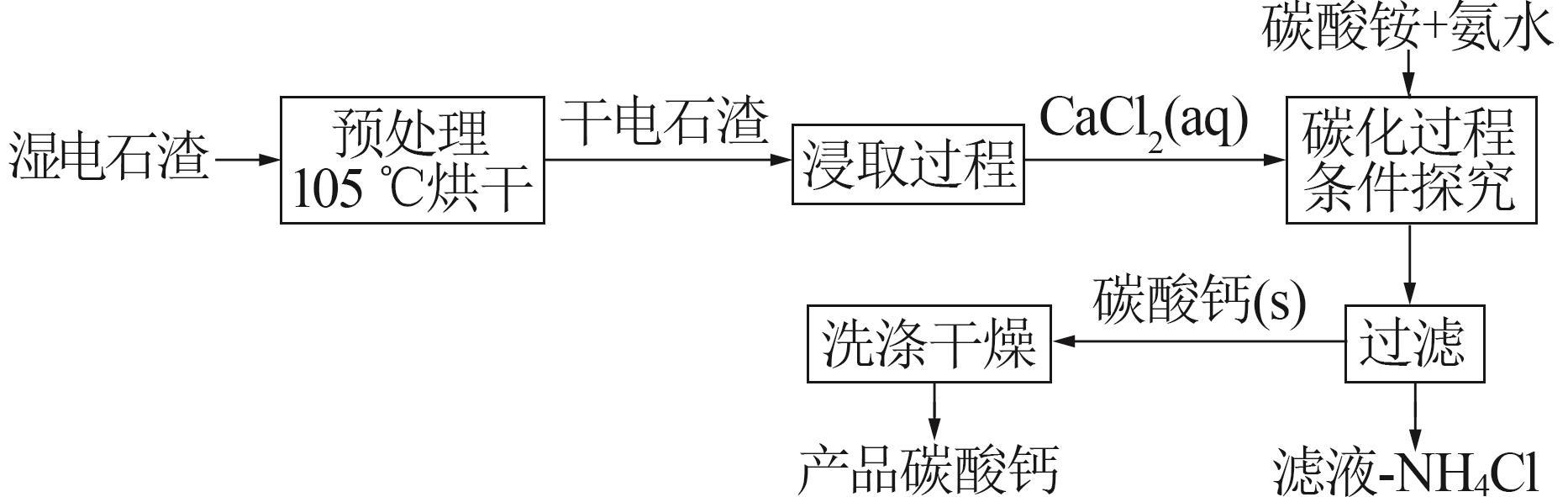

图1

表1

图2

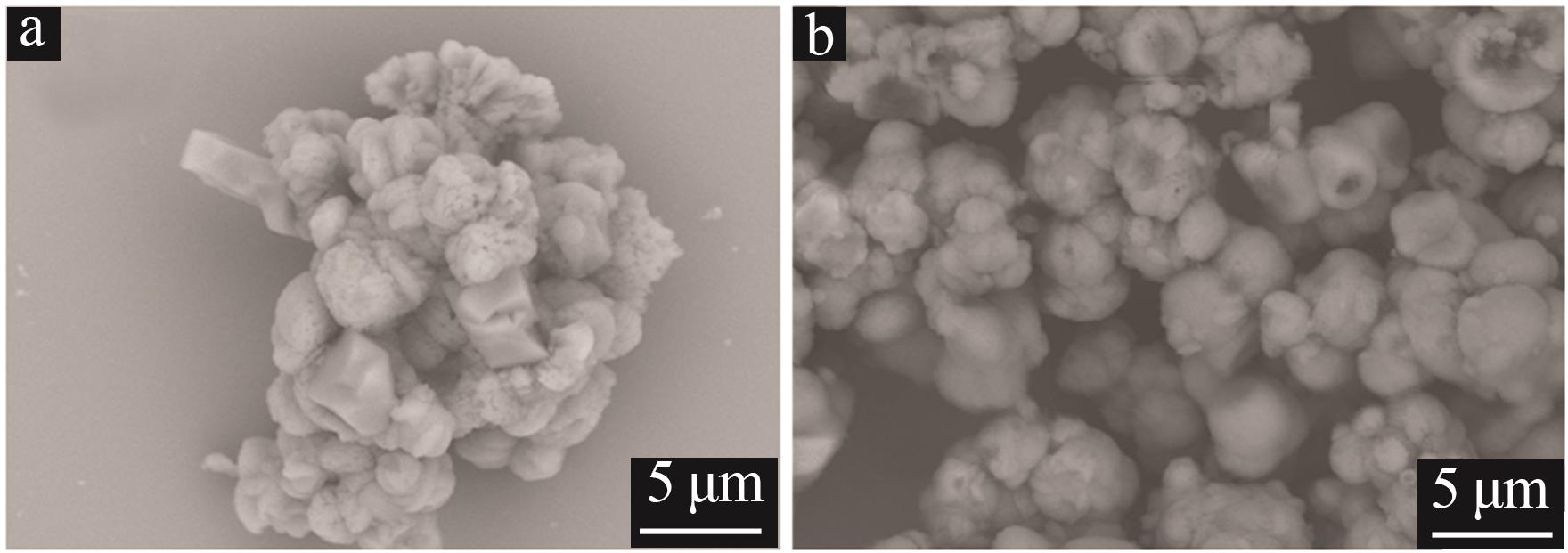

图3

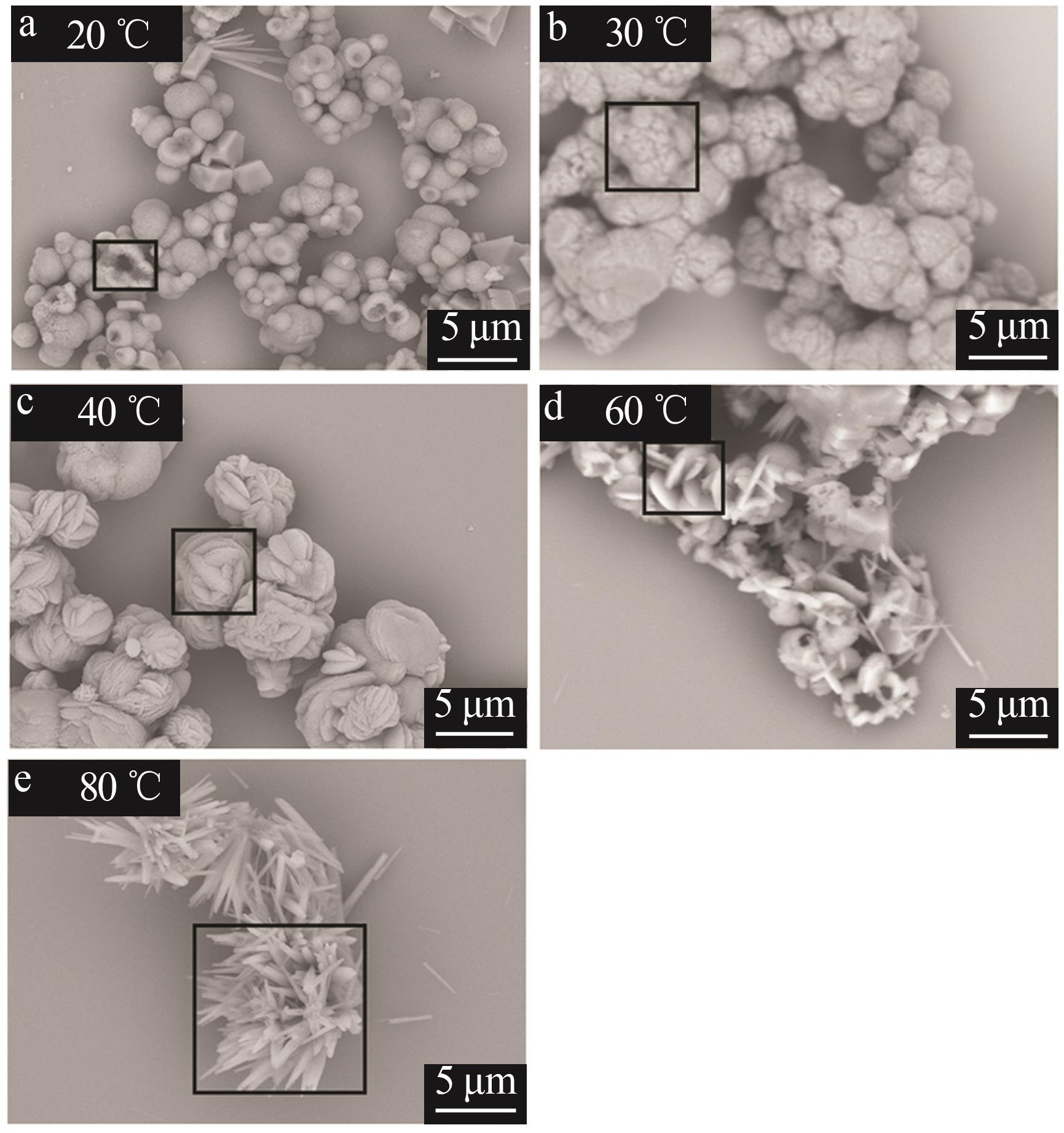

图4

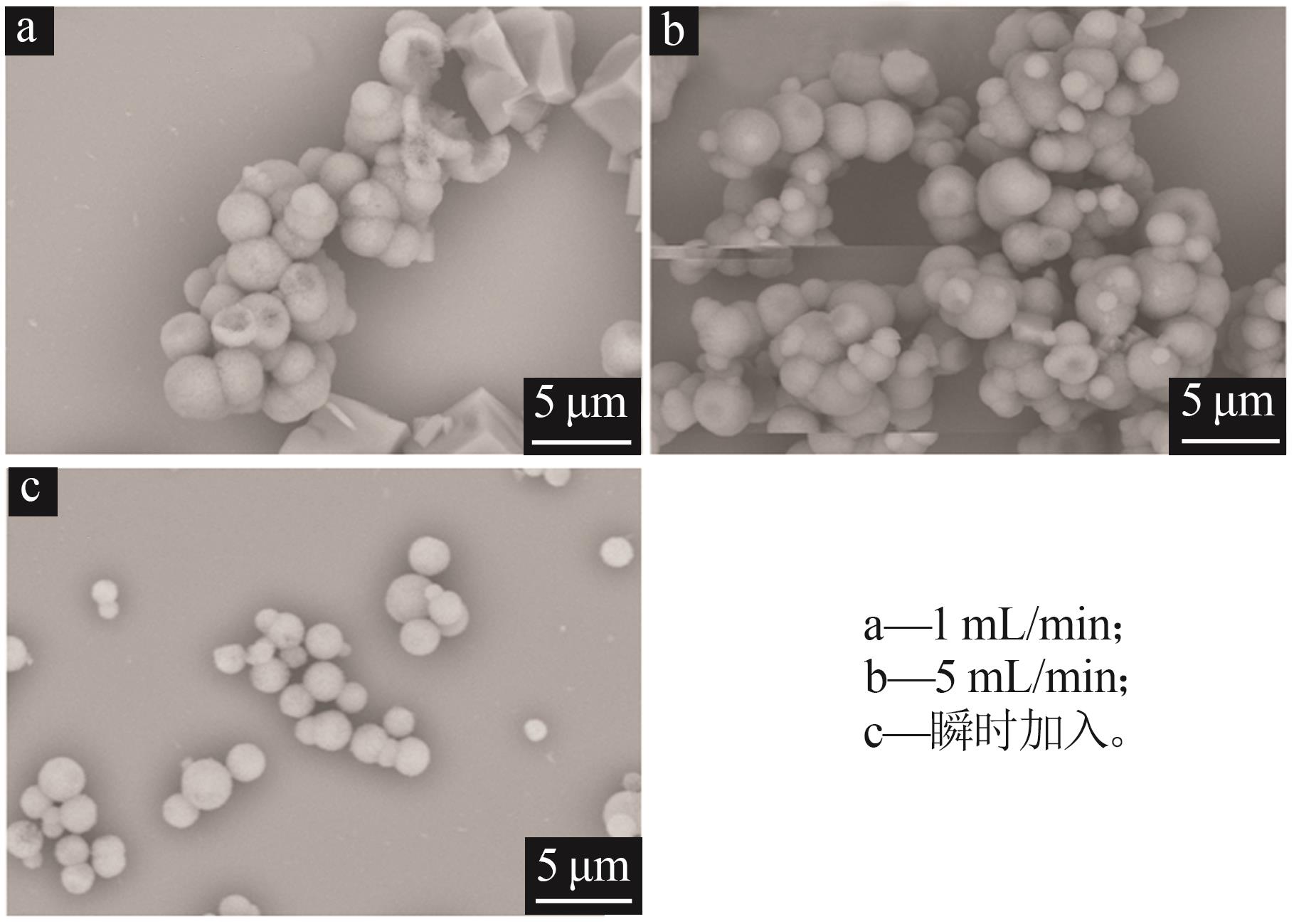

图5

图6

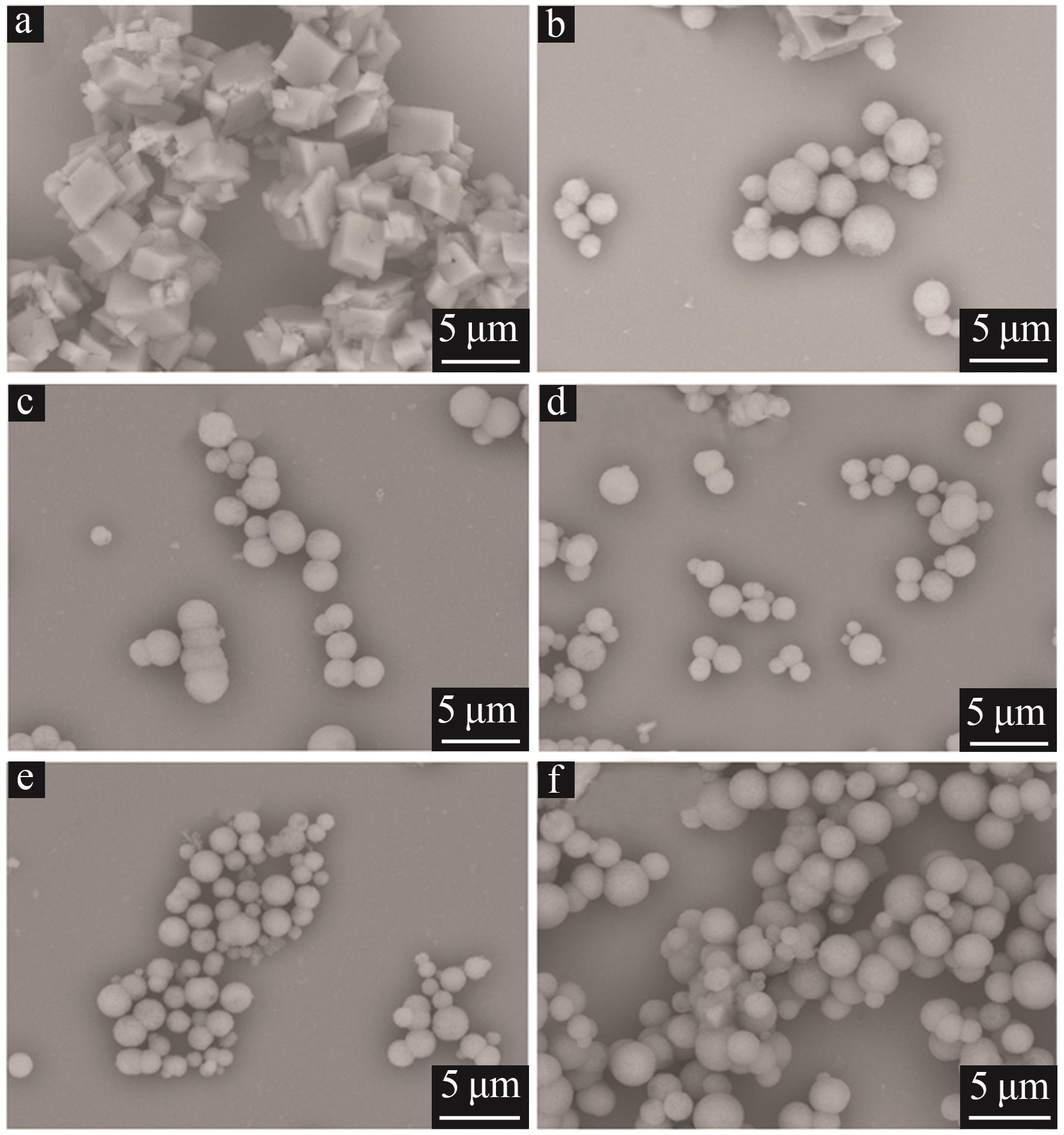

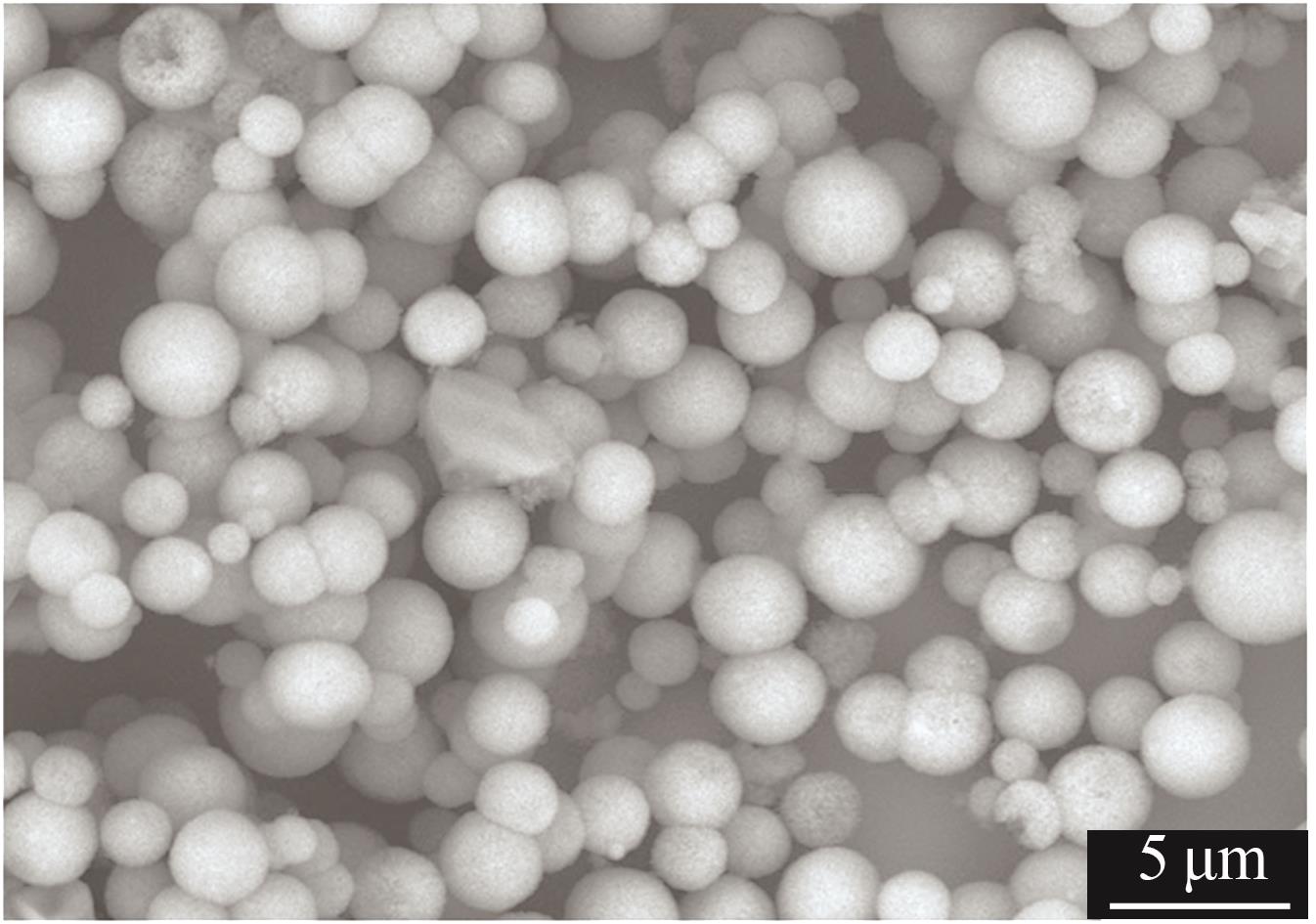

图7

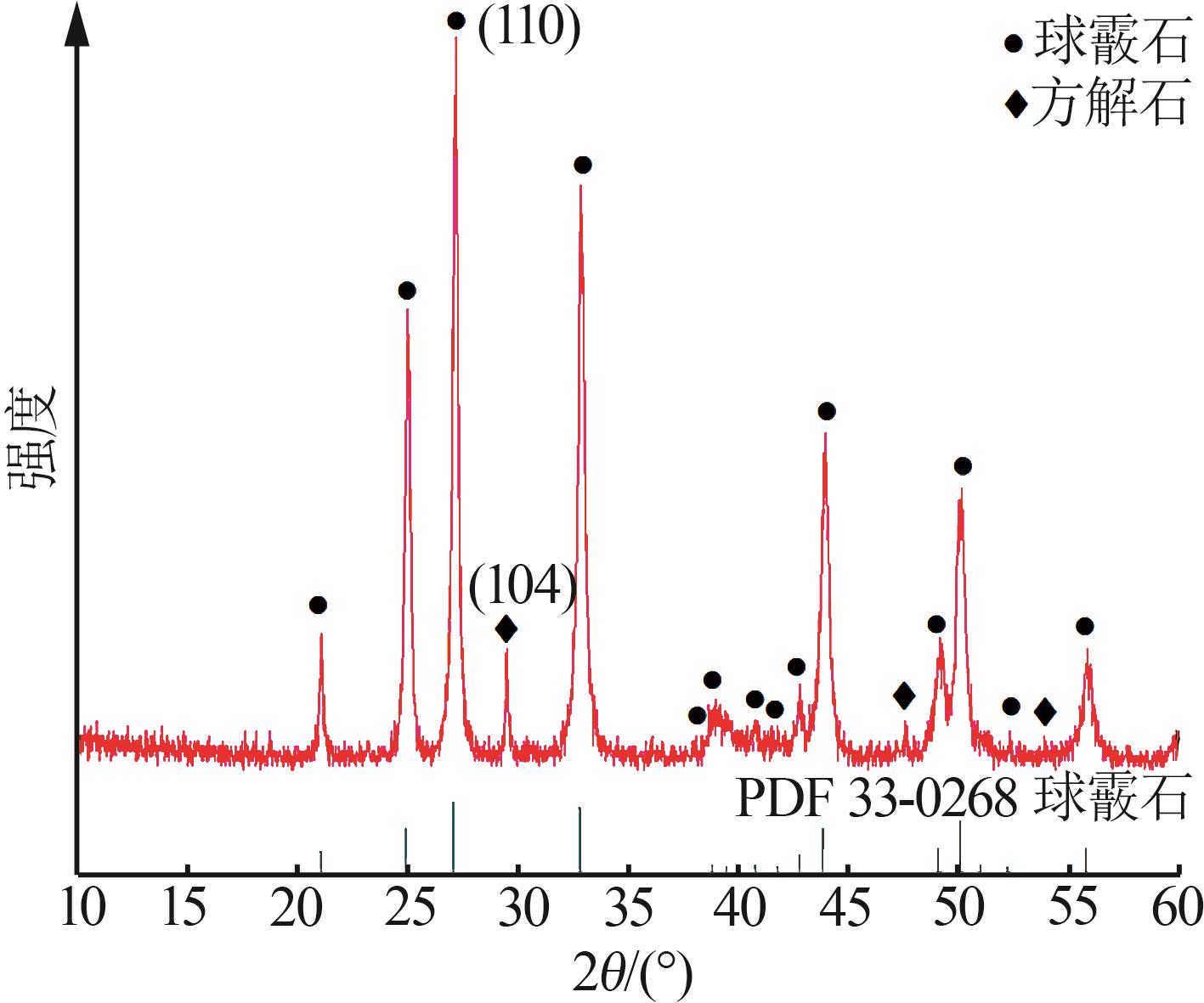

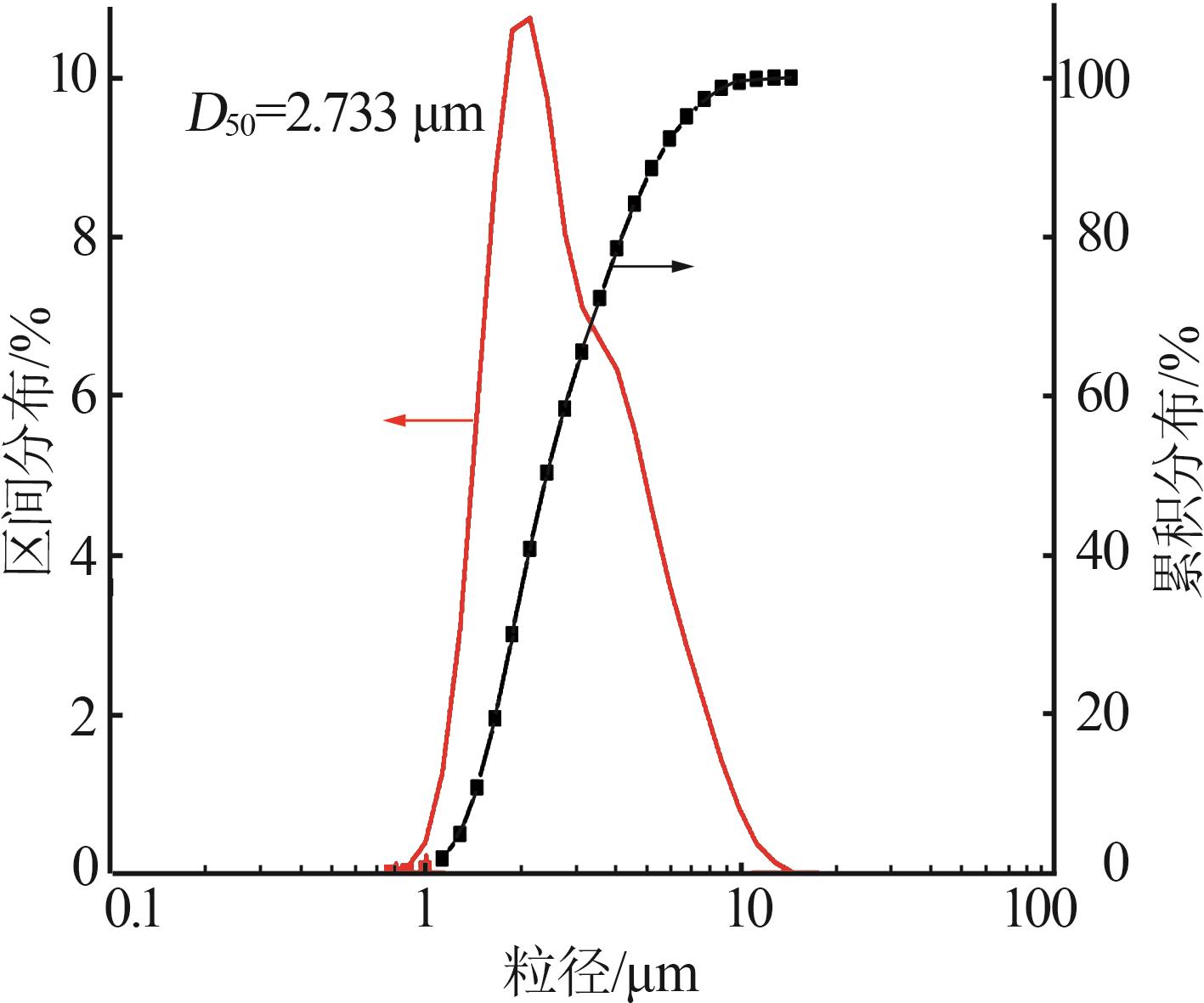

图8

表2

参考文献 19

1	LI Chunquan， LIANG Chao， CHEN Zhenming，et al.Surface modification of calcium carbonate：A review of theories，methods and applications［J］.Journal of Central South University，2021，28（9）：2589-2611.
2	陈智杰，蒋继康，虞一浩，等.硅磷改性碳酸钙的合成及其在聚酰胺涂层中应用［J］.纺织学报，2023，44（4）：146-153.
	CHEN Zhijie， JIANG Jikang， YU Yihao，et al.Synthesis of silicon phosphorus modified calcium carbonate and its application in polyamide coating［J］.Journal of Textile Research，2023，44（4）：146-153.
3	罗帅帅，古卫乐，操未青，等.不同晶型CaCO₃表面改性及CaCO₃/PDMS超疏水涂层的制备［J］.精细化工，2023，40（8）：1727-1733，1741.
	LUO Shuaishuai， GU Weile， CAO Weiqing，et al.Surface modification of CaCO₃ with different crystal forms and preparation of CaCO₃/PDMS superhydrophobic coatings［J］.Fine Chemicals，2023，40（8）：1727-1733，1741.
4	程远，吴鹏，刘鑫，等.极端顶点法制备碳酸钙超疏水涂层［J］.盐湖研究，2024，32（2）：17-23.
	CHENG Yuan， WU Peng， LIU Xin，et al.Preparation of calcium carbonate superhydrophobic coatings by extreme eertex method［J］.Journal of Salt Lake Research，2024，32（2）：17-23.
5	胡建平，方针，陆佳政，等.一种基于纳米CaCO₃的绿色、简便制备超疏水涂层的方法［J］.化工新型材料，2019，47（11）：260- 262.
	HU Jianping， FANG Zhen， LU Jiazheng，et al.Green and facile method for fabricating superhydrophobic coating based on nano-CaCO₃ ［J］.New Chemical Materials，2019，47（11）：260-262.
6	SONG Huiping， TANG Mingxiu， LEI Xu，et al.Preparation of environment-friendly ultrafine fly ash based superhydrophobic demoulding coating［J］.Applied Surface Science，2021，566：150688.
7	赖永华，尹应武，袁可.超微细球形碳酸钙膏体的制备及其在涂料中的应用［J］.涂料工业，2010，40（6）：67-69，73.
	LAI Yonghua， YIN Yingwu， YUAN Ke.The preparation of ultrafine spheric calcium carbonate paste & its application in coatings［J］.Paint & Coatings Industry，2010，40（6）：67-69，73.
8	赵历.CO₂气泡模板法制备球霰石型碳酸钙微球及其药物缓释性能［D］.南宁：广西大学，2014.
	ZHAO Li.The synthesis of vaterite calcuim carbonate microspheres by using CO₂ bubble as template and its drugrelease properties［D］.Nanning：Guangxi University，2014.
9	蒙梅，谢燕，鲁镜镜，等.石灰石制备食品级球霰石碳酸钙微球及其机理研究［J］.硅酸盐通报，2023，42（9）：3176-3185.
	MENG Mei， XIE Yan， LU Jingjing，et al.Preparation and mechanism of food-grade vaterite calcium carbonate by limestone［J］.Bulletin of the Chinese Ceramic Society，2023，42（9）：3176-3185.
10	郭琳琳，范小振，张文育，等.电石渣制备高附加值碳酸钙的研究进展［J］.化工进展，2017，36（1）：364-371.
	GUO Linlin， FAN Xiaozhen， ZHANG Wenyu，et al.Research progress on preparation of calcium carbonate with carbide slag［J］.Chemical Industry and Engineering Progress，2017，36（1）：364-371.
11	郭琳琳，王瑜，冯爽，等.NH₄Cl和HCl溶液浸取电石渣制备多晶型CaCO₃ ［J］.化学研究与应用，2020，32（1）：91-98.
	GUO Linlin， WANG Yu， FENG Shuang，et al.Preparation of polymorph CaCO₃ with carbide slag leached by NH₄Cl and HCl solution［J］.Chemical Research and Application，2020，32（1）：91- 98.
12	郭琳琳，张文育，冯爽.电石渣浸取液制备超细CaCO₃的碳化工艺研究［J］.应用化工，2019，48（2）：332-335.
	GUO Linlin， ZHANG Wenyu， FENG Shuang.Study on carbonation process in preparation of CaCO₃ with carbide slag leached by NH₄Cl［J］.Applied Chemical Industry，2019，48（2）：332- 335.
13	SONG K， KIM W， BANG J H，et al.Polymorphs of pure calcium carbonate prepared by the mineral carbonation of flue gas desulfurization gypsum［J］.Materials & Design，2015，83：308-313.
14	梁博，韩凤兰.电石渣制备碳酸钙微粉的晶型转变［J］.无机盐工业，2016，48（10）：63-67.
	LIANG Bo， HAN Fenglan.Crystal transformation of calcium carbonate micro-particles prepared from carbide slags［J］.Inorganic Chemicals Industry，2016，48（10）：63-67.
15	张金君，郭琳琳，刘博静，等.利用电石渣制备针叶形碳酸钙研究［J］.无机盐工业，2023，55（7）：103-108.
	ZHANG Jinjun， GUO Linlin， LIU Bojing，et al.Study on preparation of needle-like shaped CaCO₃ from calcium carbide slag［J］.Inorganic Chemicals Industry，2023，55（7）：103-108.
16	赵历，卓民权，龚福忠，等.碳化法制备球霰石碳酸钙微球及形成机理［J］.无机盐工业，2021，53（3）：38-43.
	ZHAO Li， ZHUO Minquan， GONG Fuzhong，et al.Synthesis of vaterite CaCO₃ microspheres by carbonization method and its formation mechanism［J］.Inorganic Chemicals Industry，2021，53（3）：38-43.
17	孙丽霞.球形碳酸钙的制备及其转化为羟基磷灰石的应用研究［D］.南宁：广西大学，2017.
	SUN Lixia.Preparation of spherical calcium carbonate and its application to hydroxyapatite［D］.Nanning：Guangxi University，2017.
18	卓民权，赵历，李艳琳，等.球霰石碳酸钙宏量制备的研究进展［J］.化工技术与开发，2020，49（4）：25-28，50.
	ZHUO Minquan， ZHAO Li， LI Yanlin，et al.Research progress of scale preparation of aragonite calcium carbonate［J］.Technology & Development of Chemical Industry，2020，49（4）：25-28，50.
19	李佳乐，王新宇，陈天艺，等.连续鼓泡法海水碳化制备碳酸钙文石的研究［J］.无机盐工业，2021，53（2）：42-46.
	LI Jiale， WANG Xinyu， CHEN Tianyi，et al.Preparation of calcium carbonate aragonite by continuous bubbling carbonization in seawater［J］.Inorganic Chemicals Industry，2021，53（2）：42-46.

[1]	颜鑫, 刘海路, 刘保林, 刘奕, 刘艳阳. 绿色纳米碳酸钙生产关键技术与机理研究[J]. 无机盐工业, 2025, 57(1): 71-76.
[2]	沈海燕, 李芳芹, 任建兴, 吴江, 官贞珍, 潘卫国. 化学吸收法捕集二氧化碳的研究进展[J]. 无机盐工业, 2024, 56(5): 11-19.
[3]	韩文华, 洪鲁伟, 李滨, 周微, 刘冠锋, 王银斌. 晶种法制备多级孔ZSM-5分子筛的研究[J]. 无机盐工业, 2024, 56(5): 128-134.
[4]	祁星朝, 王峰, 武洁, 张琦, 唐忠锋. 电石渣/碳酸镁体系的热分解行为与机制研究[J]. 无机盐工业, 2024, 56(10): 118-126.
[5]	张金君, 郭琳琳, 刘博静, 冯爽, 石琦. 利用电石渣制备针叶形碳酸钙研究[J]. 无机盐工业, 2023, 55(7): 103-108.
[6]	杨悦, 朱干宇, 张建波, 孟子衡, 刘鑫辉, 杨靖, 颜坤, 彭宗贵, 王秋剑, 李会泉. 电石渣旋流分离制备脱硫剂及副产石膏研究[J]. 无机盐工业, 2023, 55(5): 78-84.
[7]	杨凤玲,翟敏,任磊,张圆圆,程芳琴,董宏育. 电石渣湿法脱硫中结晶产物的影响因素研究[J]. 无机盐工业, 2023, 55(2): 92-98.
[8]	颜鑫,魏义兰. 含钙镁废渣综合利用的现状及展望[J]. 无机盐工业, 2022, 54(1): 7-11.
[9]	唐瑜钟,郑帅飞,张庆喜,薛志强,覃吉善. 铝及铝合金化学抛光磷酸废液制备磷酸二氢铵研究[J]. 无机盐工业, 2021, 53(5): 88-92.
[10]	王刚,唐盛伟,陈彦逍,张涛. 二水硫酸钙间接矿化二氧化碳CTAB对碳酸钙晶型的影响[J]. 无机盐工业, 2020, 52(3): 75-79.
[11]	李兵1，2，韦莎2. 电石渣改性磷石膏水泥缓凝剂的研究[J]. 无机盐工业, 2019, 51(7): 74-76.
[12]	颜鑫1，卢云峰2，马媛媛3，谢龙3. 氯化钙-氨水体系生产纳米碳酸钙的复合碳化机理研究[J]. 无机盐工业, 2019, 51(7): 77-80.
[13]	谭婷婷1，2，3，仲剑初1，2，3. 球形碳酸钙的控制合成研究[J]. 无机盐工业, 2019, 51(12): 30-34.
[14]	梁博, 韩凤兰. 电石渣制备碳酸钙微粉的晶型转变[J]. 无机盐工业, 2016, 48(10): 63-.
[15]	武莉莉, 李至秦, 李保山. 氟硅酸制备高质量纳米白炭黑及F-溶液研究[J]. 无机盐工业, 2014, 46(11): 51-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
