镁渣固定磷石膏中可溶磷的基础研究

doi:10.19964/j.issn.1006-4990.2023-0611

摘要/Abstract

摘要：

为了降低磷石膏中可溶性磷对其工程应用的影响，分别以镁渣、镁渣-磷酸二氢钾为固化剂对磷石膏中的可溶磷进行固化，探究镁渣、镁渣-磷酸二氢钾用量对磷石膏中可溶磷固定效果的影响。通过紫外-可见分光光度计法、培养微生物法评价可溶磷的固定效果，采用扫描电镜观察两种体系产物的微观形貌。结果表明：镁渣的加入能够有效固定磷石膏中的可溶磷；当镁渣质量分数为15%、磷酸二氢钾质量分数为5%时固磷效果较优，固定率为30.00%，该浓度下培养的大肠杆菌个数比原状磷石膏培养的大肠杆菌个数少54.49%，磷石膏中可溶磷转化为圆柱状的磷酸镁和板块状的磷酸钾镁。该研究方法固定了磷石膏中的可溶磷并将其转化为具有胶凝性的磷酸镁和磷酸钾镁，为磷石膏的直接利用提供了新途径。

关键词: 磷石膏, 镁渣, 磷酸二氢钾, 可溶磷, 固定

Abstract:

In order to reduce the influence of soluble phosphorus in phosphogypsum on its engineering application，soluble phosphorus in phosphogypsum was cured by using magnesium slag and magnesium slag⁃potassium dihydrogen phosphate as the curing agent，respectively，and the influence of magnesium slag dosage and magnesium slag⁃potassium dihydrogen phosphate dosage on the fixation effect of soluble phosphorus in phosphogypsum was explored.The fixation effect of soluble phosphorus was evaluated using ultraviolet⁃visible spectrophotometry and microbial cultivation methods，and the microscopic morphology of the products in both systems was observed using scanning electron microscopy.The experimental results showed that the addition of magnesium slag could effectively fix soluble phosphorus in phosphogypsum.The effect of phosphorus fixation was better when the addition of magnesium dregs was 15% and the addition of potassium dihydrogen phosphate was 5%，the fixation rate was 30.00%，the number of E.coli cultured in this concentration was 54.49% less than that cultured in the original phosphogypsum，and the soluble phosphorus in the phosphogypsum was transformed into magnesium phosphates in the form of cylindrical and potassium magnesium phosphates in the form of slabs.The method fixed soluble phosphorus in phosphogypsum and converted it into gelling magnesium phosphate and potassium magnesium phosphate，which provided a new way for the direct utilization of phosphogypsum.

Key words: phosphogypsum, magnesium slag, potassium dihydrogen phosphate, soluble phosphorus, immobilization

中图分类号:

TQ177.3

孙岚, 谌世英, 杨柳絮, 牛依明, 赵澳楠. 镁渣固定磷石膏中可溶磷的基础研究[J]. 无机盐工业, 2024, 56(8): 92-98.

SUN Lan, CHEN Shiying, YANG Liuxu, NIU Yiming, ZHAO Aonan. Basic study on fixing soluble phosphorus in phosphogypsum with magnesium slag[J]. Inorganic Chemicals Industry, 2024, 56(8): 92-98.

图/表 14

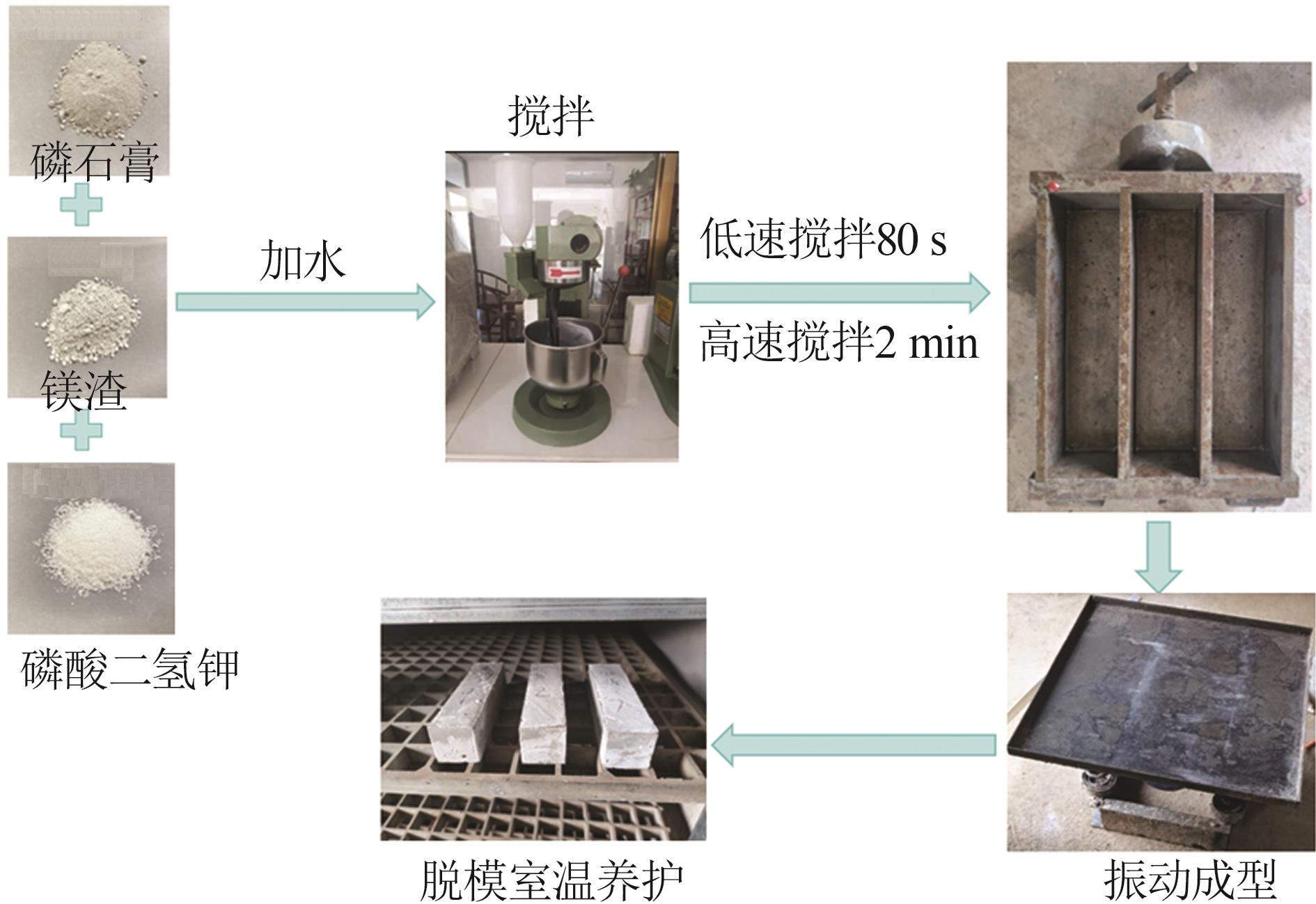

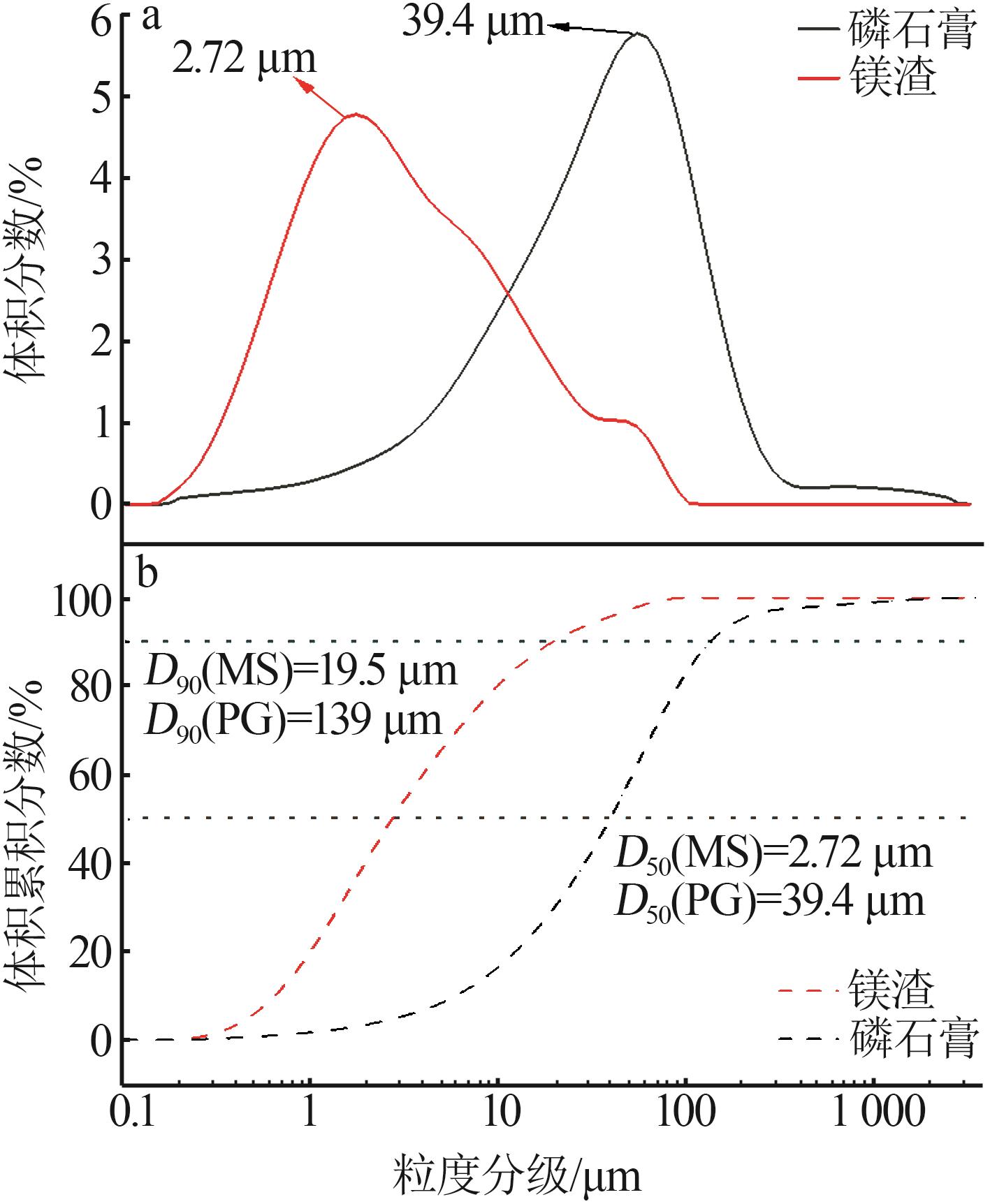

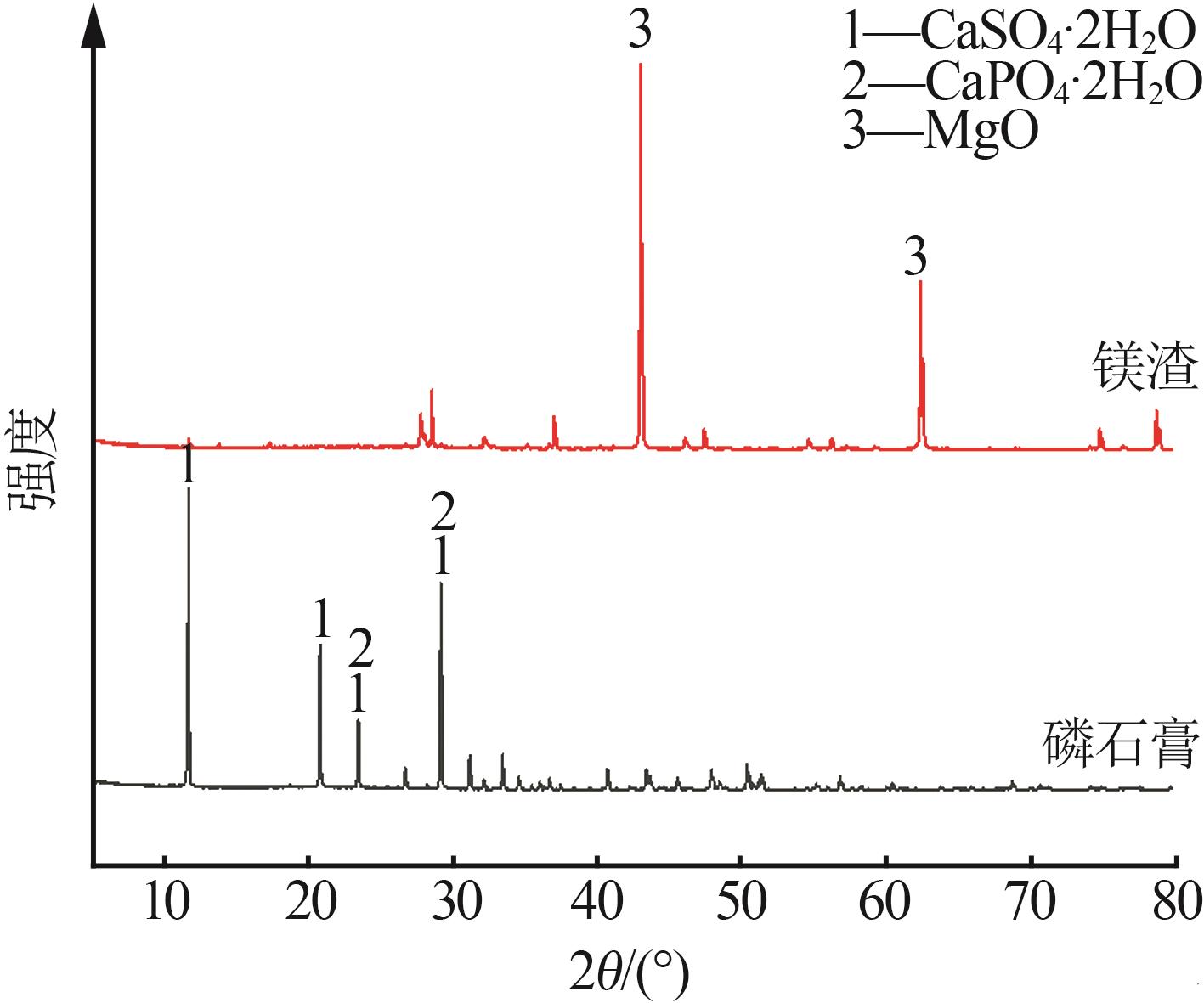

图1

表1

图2

图3

表2

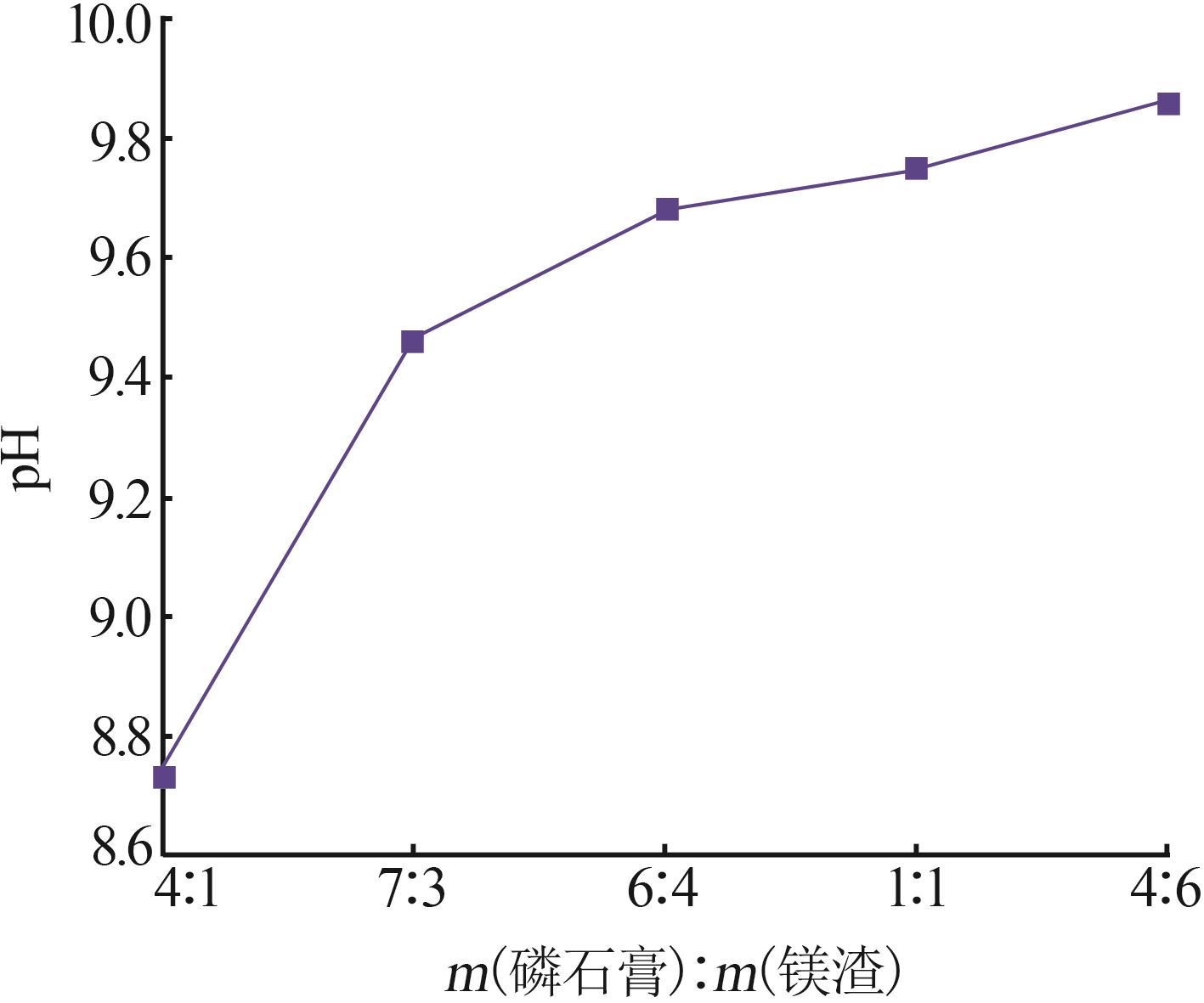

图4

图5

表3

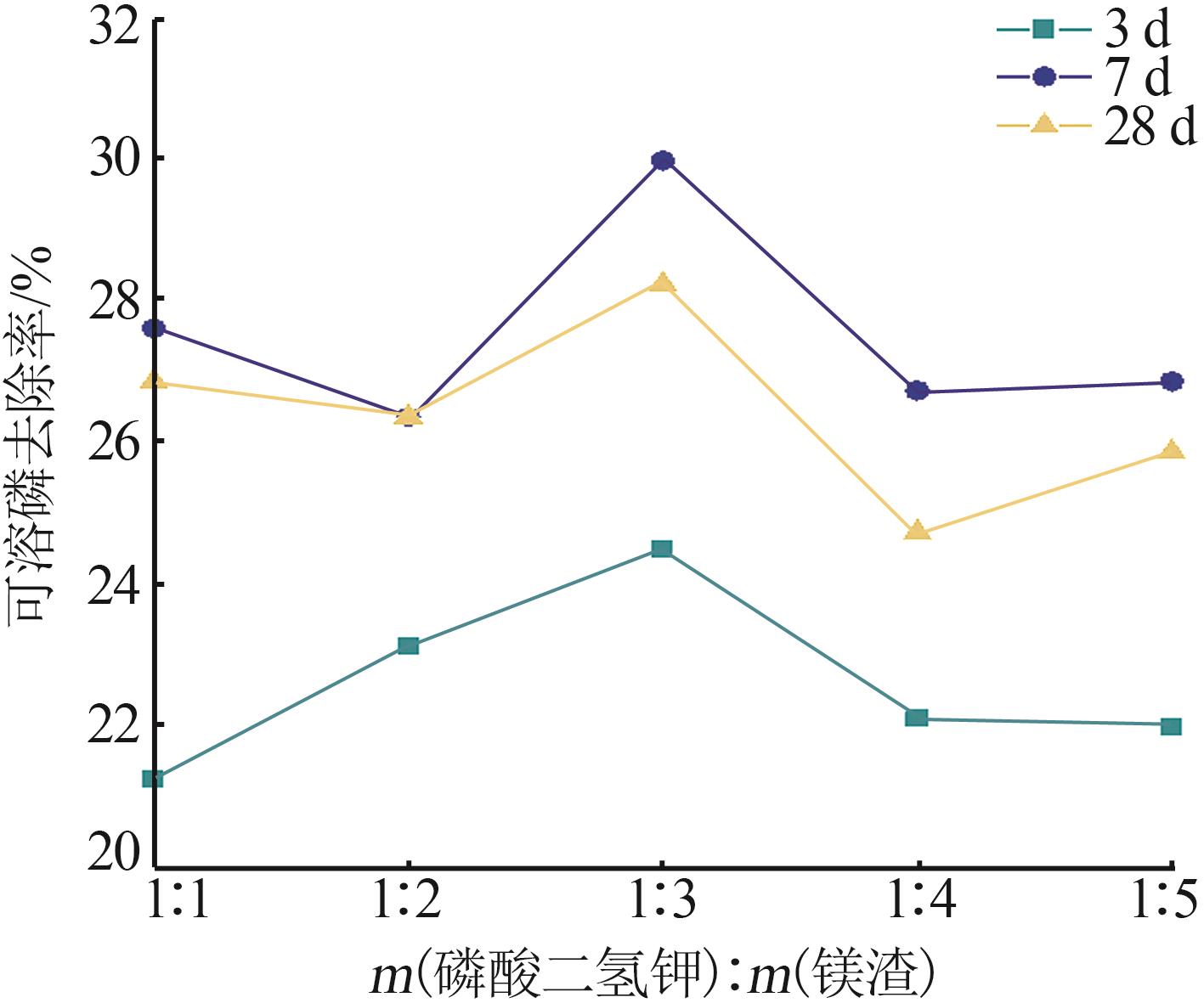

图6

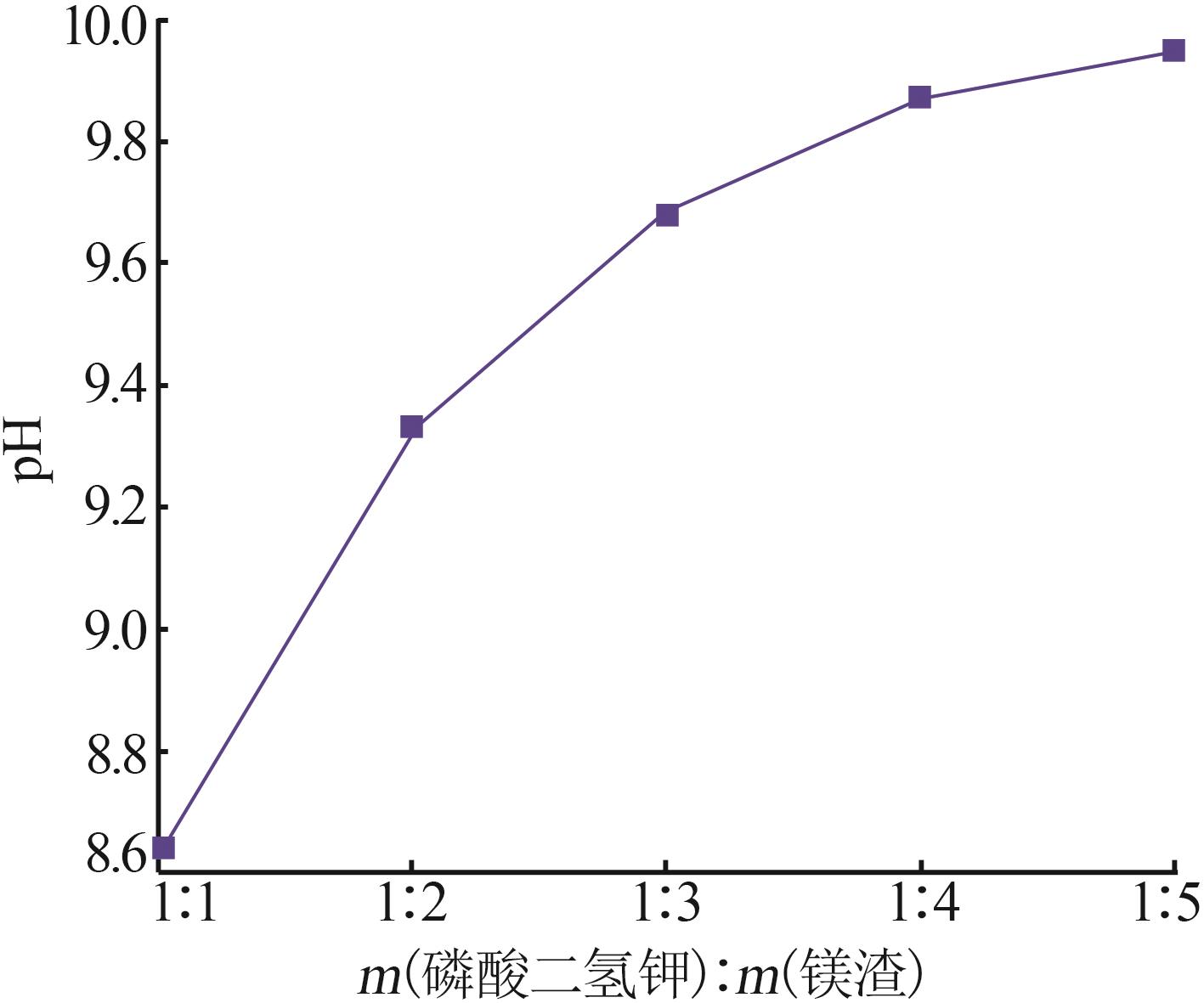

图7

图8

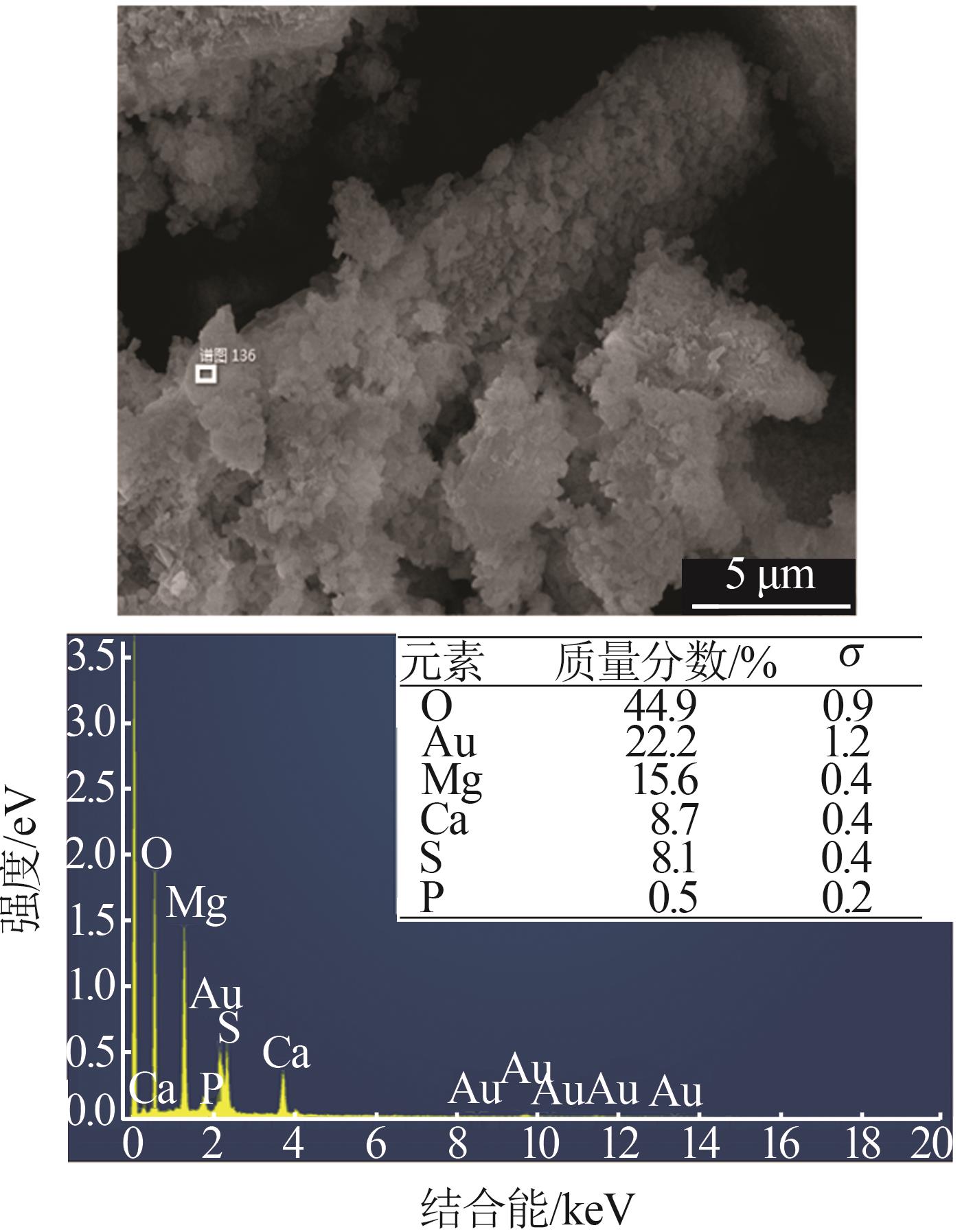

图9

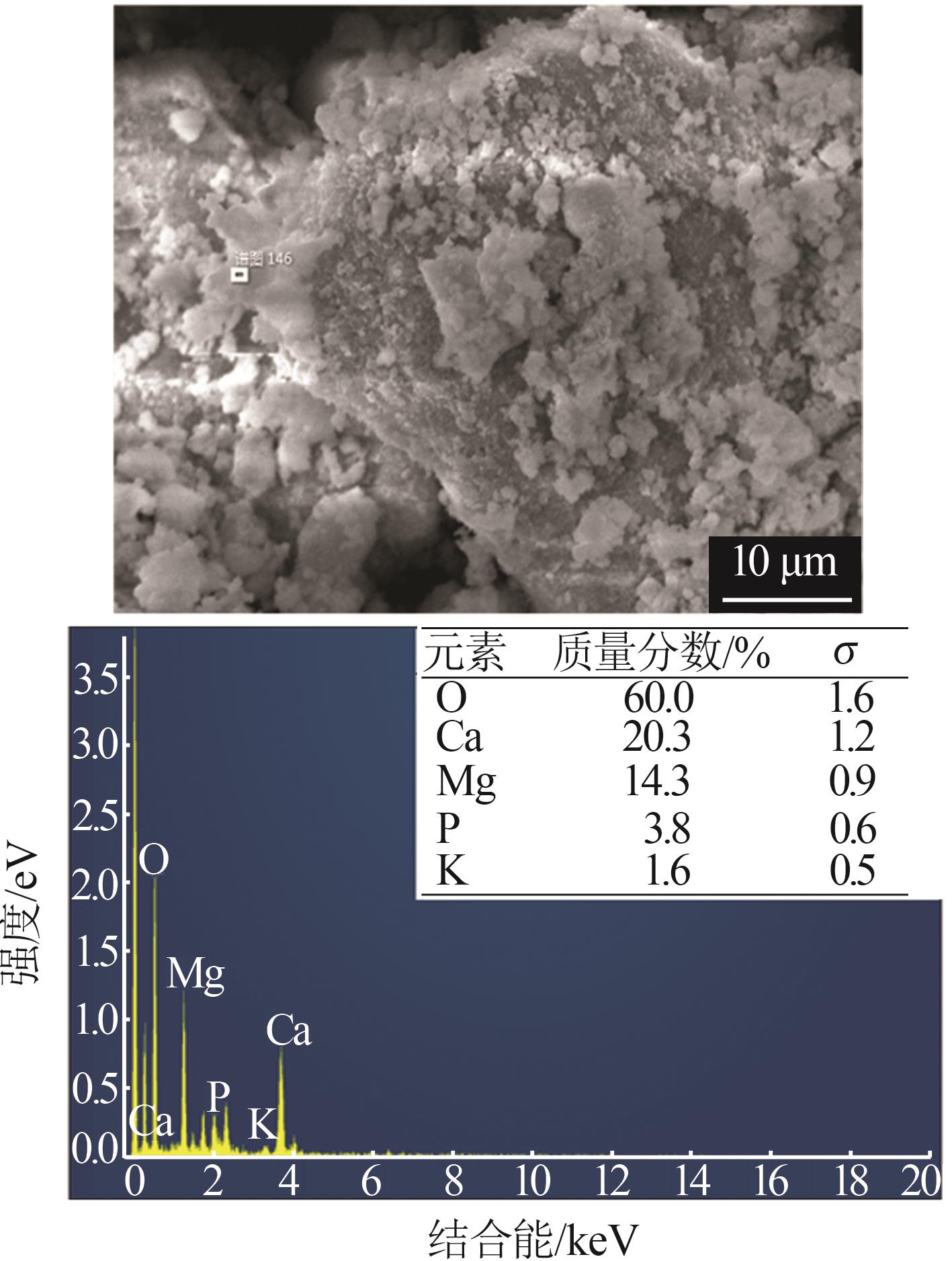

图10

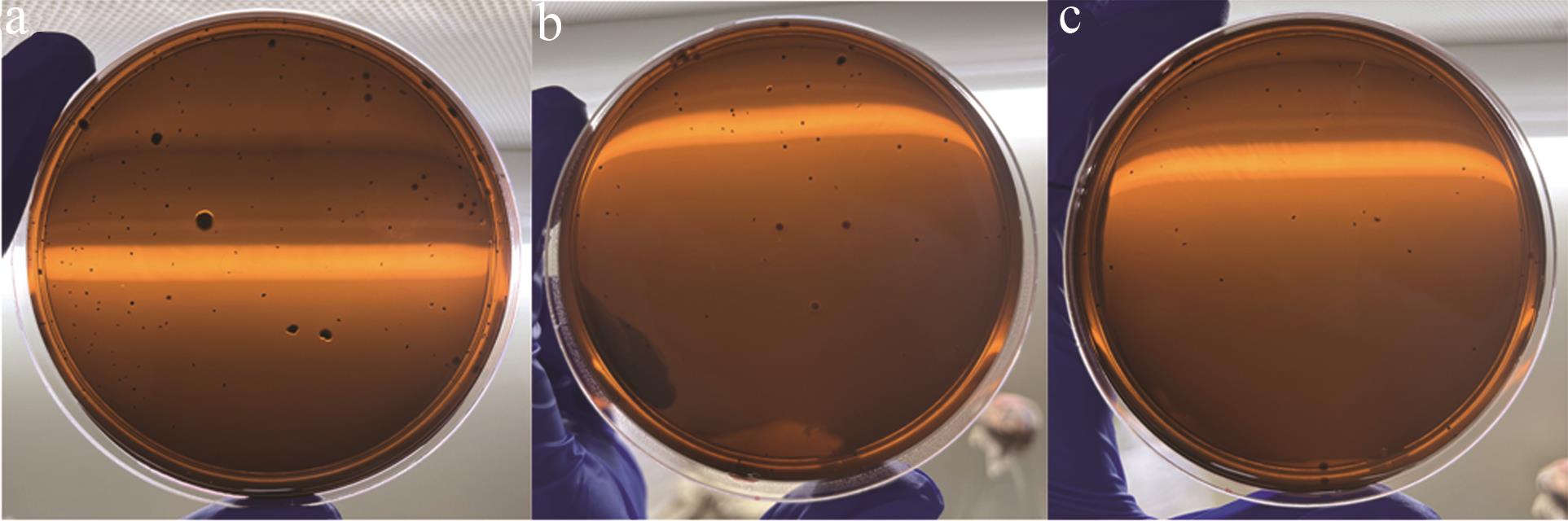

图11

参考文献 22

1	邓伏礼，夏志祥，龙秉文，等.磷石膏反浮选提纯工艺研究［J］.无机盐工业，2024，56（5）：115-120.
	DENG Fuli， XIA Zhixiang， LONG Bingwen，et al.Study on purification process of phosphogypsum by reverse flotation［J］.Inorganic Chemicals Industry，2024，56（5）：115-120.
2	崔荣政，白海丹，高永峰，等.磷石膏综合利用现状及“十四五”发展趋势［J］.无机盐工业，2022，54（4）：1-4.
	CUI Rongzheng， BAI Haidan， GAO Yongfeng，et al.Current situation of comprehensive utilization of phosphogypsum and its development trend of 14th Five⁃Year Plan［J］.Inorganic Chemicals Industry，2022，54（4）：1-4.
3	吴浩，韩超南，汤昱.我国磷石膏资源化利用研究进展［J］.现代化工，2023，43（3）：18-21.
	WU Hao， HAN Chaonan， TANG Yu.Research progress on reutilization of phosphogypsum in China［J］.Modern Chemical Industry，2023，43（3）：18-21.
4	顾青山，林喜华，赵士豪，等.不同预处理工艺对磷石膏性能的影响［J］.无机盐工业，2022，54（4）：17-23.
	GU Qingshan， LIN Xihua， ZHAO Shihao，et al.Effect of different pretreatment processes on properties of phosphogypsum［J］.Inorganic Chemicals Industry，2022，54（4）：17-23.
5	邵一鑫，张泽强，黄朝德，等.工业磷酸分解磷矿影响因素及副产物性质研究［J］.无机盐工业，2019，51（6）：49-52.
	SHAO Yixin， ZHANG Zeqiang， HUANG Chaode，et al.Research on influencing factors of industrial phosphoric acid decomposing phosphate rock and properties of by⁃products［J］.Inorganic Chemicals Industry，2019，51（6）：49-52.
6	李展，陈江，张覃，等.磷石膏中磷、氟杂质的脱除研究［J］.矿物学报，2020，40（5）：639-646.
	LI Zhan， CHEN Jiang， ZHANG Qin，et al.A Study on the removal of phosphorus and fluorine impurities from phosphogypsum［J］.Acta Mineralogica Sinica，2020，40（5）：639-646.
7	SINGH M.Effect of phosphatic and fluoride impurities of phosphogypsum on the properties of selenite plaster［J］.Cement and Concrete Research，2003，33（9）：1363-1369.
8	潘祖德，刘琦，曹阳，等.磷石膏基矿井充填材料制备及其性能研究［J］.无机盐工业，2022，54（11）：90-95.
	PAN Zude， LIU Qi， CAO Yang，et al.Study on preparation and properties of phosphogypsum based mine filling materials［J］.Inorganic Chemicals Industry，2022，54（11）：90-95.
9	CAI Qiang， JIANG Jun， MA Bing，et al.Efficient removal of phosphate impurities in waste phosphogypsum for the production of cement［J］.Science of the Total Environment，2021，780：146600.
10	付全军，罗蜀峰，马先林，等.浸取中和法脱除磷石膏中杂质的研究［J］.无机盐工业，2015，47（7）：44-47.
	FU Quanjun， LUO Shufeng， MA Xianlin，et al.Impurities removal from phosphogypsum by leaching neutralization method［J］.Inorganic Chemicals Industry，2015，47（7）：44-47.
11	ZHANG Wenyan， ZHAO Liya， XUE Mengfen，et al.Efficient precipitation of soluble phosphorus impurities in the recycling of phosphogypsum to produce hemihydrate gypsum［J］.Journal of Cleaner Production，2023，396：136455.
12	CHEN Xuemei， GAO Jianming， LIU Chuanbei，et al.Effect of neutralization on the setting and hardening characters of hemihydrate phosphogypsum plaster［J］.Construction and Building Materials，2018，190：53-64.
13	白有仙，吴培利，刘健，等.磷石膏循环洗涤工艺研究［J］.化肥工业，2009，36（1）：34-36.
	BAI Youxian， WU Peili， LIU Jian，et al.Study of cyclic process for washing phosphogypsum［J］.Chemical Fertilizer Industry，2009，36（1）：34-36.
14	冯洋，杨林，曹建新，等.磷石膏煅烧改性制备自流平砂浆的研究［J］.硅酸盐通报，2020，39（9）：2891-2897.
	FENG Yang， YANG Lin， CAO Jianxin，et al.Calcining modification of phosphogypsum to prepare self⁃leveling mortar［J］.Bulletin of the Chinese Ceramic Society，2020，39（9）：2891-2897.
15	LIU Shuhua， OUYANG Jiayi， REN Jun.Mechanism of calcination modification of phosphogypsum and its effect on the hydration properties of phosphogypsum⁃based supersulfated cement［J］.Construction and Building Materials，2020，243：118226.
16	CAO Wenxiang， YI Wei， PENG Jiahui，et al.Recycling of phosphogypsum to prepare gypsum plaster：Effect of calcination temperature［J］.Journal of Building Engineering，2022，45：103511.
17	环境保护部. 固体废物浸出毒性浸出方法水平振荡法：［S］.北京：中国环境科学出版社，2010-02-02.
18	WANG Miaomiao， LIANG Lirong， LIU Qing，et al.Influence of dipotassium hydrogen phosphate on properties of magnesium potassium phosphate cement［J］.Construction and Building Materials，2022，320：126283.
19	何盛，何兆益，唐亮，等.磷酸镁水泥固化电解锰渣特性及机理研究［J］.应用化工，2023，52（7）：2025-2029，2035.
	HE Sheng， HE Zhaoyi， TANG Liang，et al.Study on characteristics and mechanism of solidification of electrolytic manganese slag with magnesium phosphate cement［J］.Applied Chemical Industry，2023，52（7）：2025-2029，2035.
20	刘飞，潘宝峰，周长俊，等.粉煤灰复合磷酸镁水泥耐火性能研究［J/OL］.中国公路学报，1-21［2024-05-14］..
	LIU Fei， PAN Baofeng， ZHOU Changjun，et al.Investigation on fire resistance of fly ash blended magnesium phosphate ceme⁃
	nt［J］.Chinajournal of Highway and Transport，1-21［2024-05-14］..
21	戴俊，钱春香，陈竞，等.无水乙酸钠对磷酸钾镁水泥水化性能和微观形貌的影响［J］.材料导报，2020，34（6）：6066- 6074.
	DAI Jun， QIAN Chunxiang， CHEN Jing，et al.Effect of sodium acetate anhydrous on hydration and microstructure of potassium magnesium phosphate cement［J］.Materials Reports，2020，34（6）：6066-6074.
22	单春明，杨建明，顾华健，等.钢基材表面磷酸钾镁水泥浆体涂层制备及其性能［J］.材料科学与工程学报，2022，40（2）：311-317.
	SHAN Chunming， YANG Jianming， GU Huajian，et al.Preparation and property of potassium magnesium phosphate cement paste coating on steel substrate［J］.Journal of Materials Science and Engineering，2022，40（2）：311-317.

配比	w（磷石膏）%	w（镁渣）%
A1	80	20
A2	70	30
A3	60	40
A4	50	50
A5	40	60

配比	w（磷石膏）/%	w（镁渣）/%	w（磷酸二氢钾）/%
B1	80	10	10
B2	80	13.3	6.7
B3	80	15	5
B4	80	16	4
B5	80	16.7	3.3

[1]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[2]	谭善宜, 文惠子, 何淑玉, 张沥文, 陈绍华, 习本军. 磷石膏中磷的浸出行为及其动力学研究[J]. 无机盐工业, 2025, 57(2): 105-112.
[3]	董南, 王楠, 纪利俊, 盛勇. 低温下钾盐溶解度的测定及液体肥配方研究[J]. 无机盐工业, 2025, 57(2): 92-97.
[4]	成小强, 马俊, 冯彬, 白立光, 赵晓东. 固定床过氧化氢生产工艺后处理工序的应用探讨[J]. 无机盐工业, 2025, 57(2): 98-104.
[5]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[6]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[7]	胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.
[8]	胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.
[9]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.
[10]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[11]	王明顺, 敖先权, 袁兴, 董文燕, 陈前林. 转晶剂对磷石膏制备无水硫酸钙影响的研究[J]. 无机盐工业, 2024, 56(5): 101-107.
[12]	邓伏礼, 夏志祥, 龙秉文, 张逸, 戴亚芬, 王斌, 丁一刚. 磷石膏反浮选提纯工艺研究[J]. 无机盐工业, 2024, 56(5): 115-120.
[13]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[14]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[15]	占思进, 刘仕轲, 刘飞, 姚梦琴, 曹建新. ZnO-CeO₂制备及催化性能研究[J]. 无机盐工业, 2024, 56(3): 137-143.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
