转晶剂对磷石膏制备无水硫酸钙影响的研究

doi:10.19964/j.issn.1006-4990.2023-0301

摘要/Abstract

摘要：

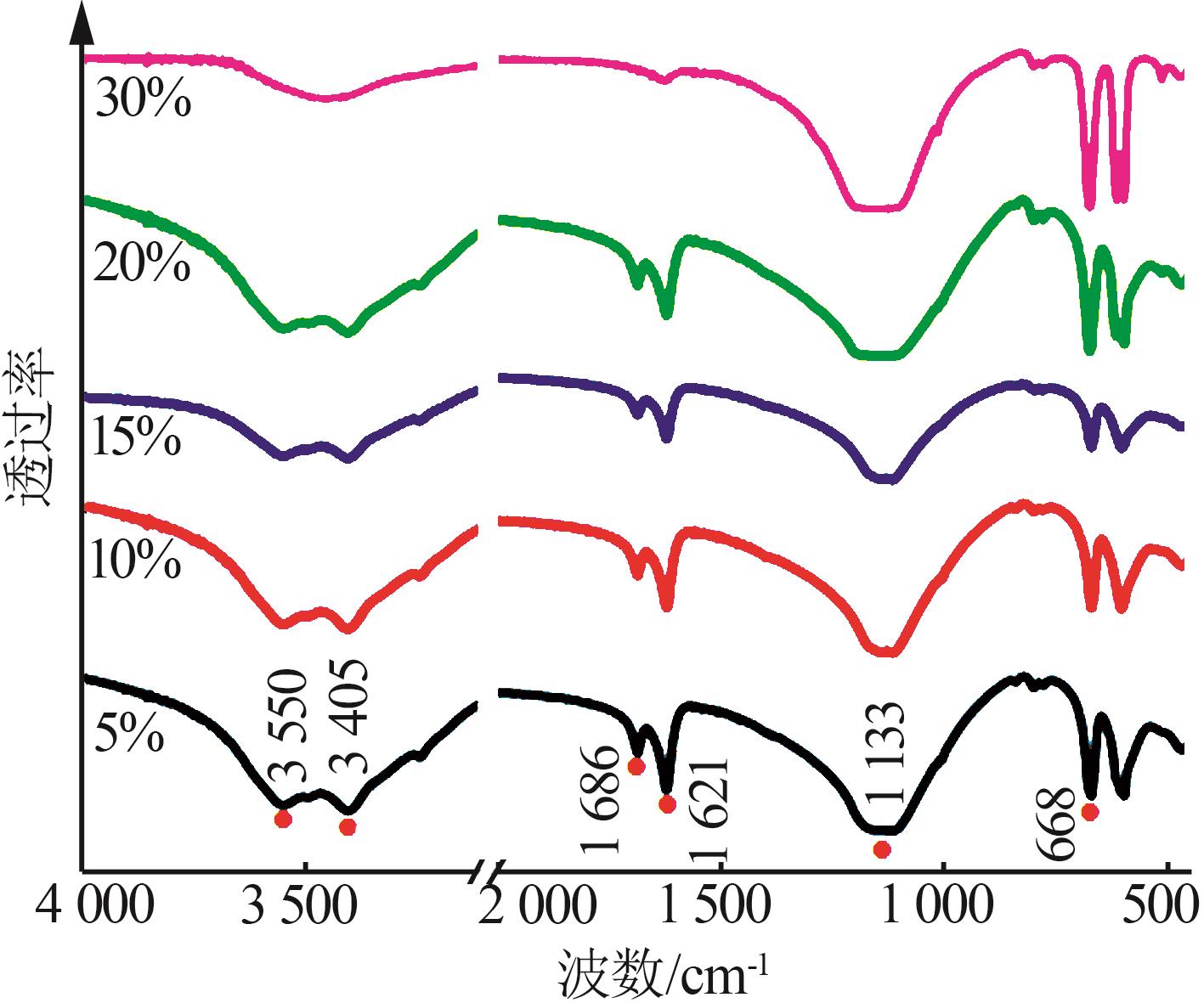

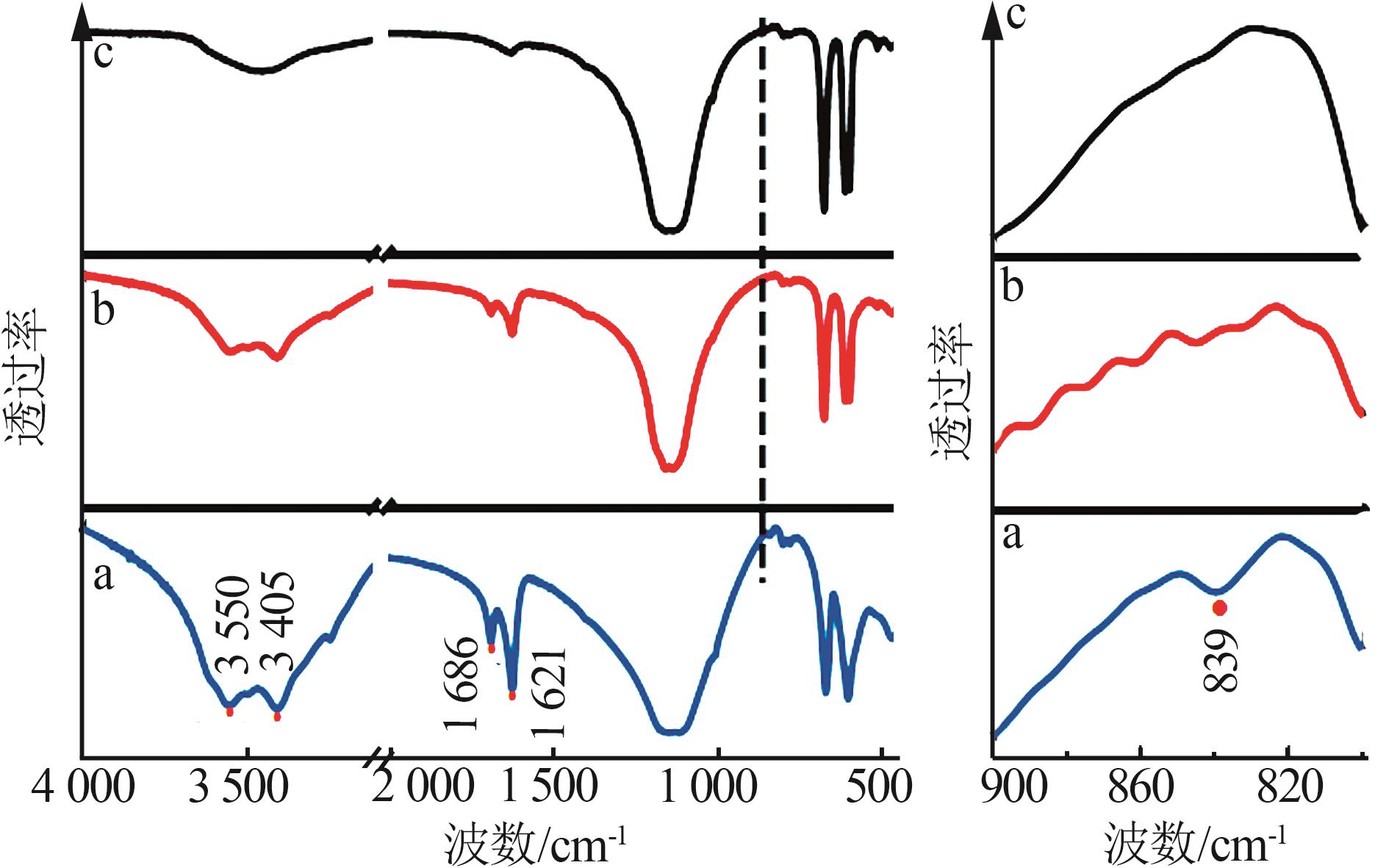

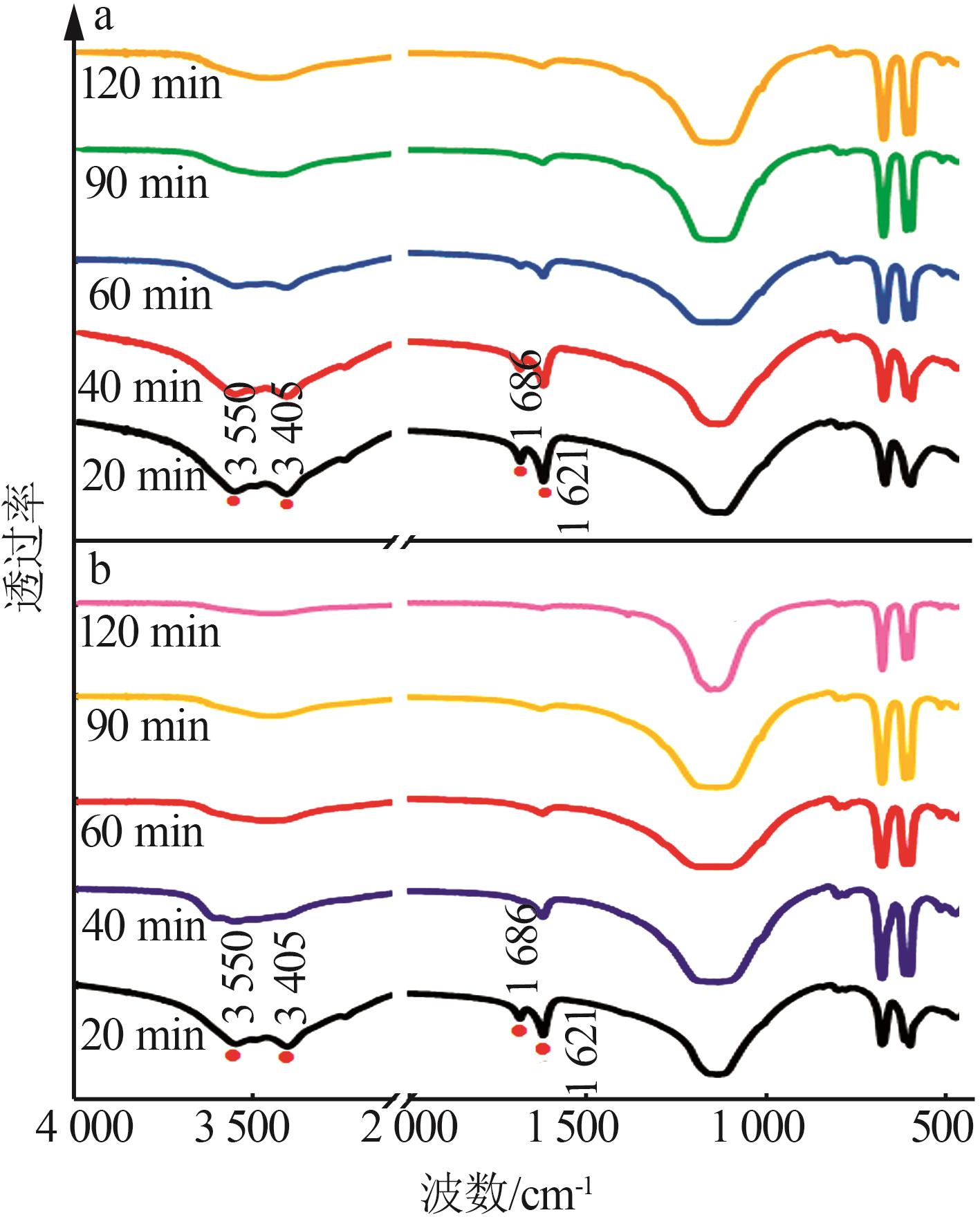

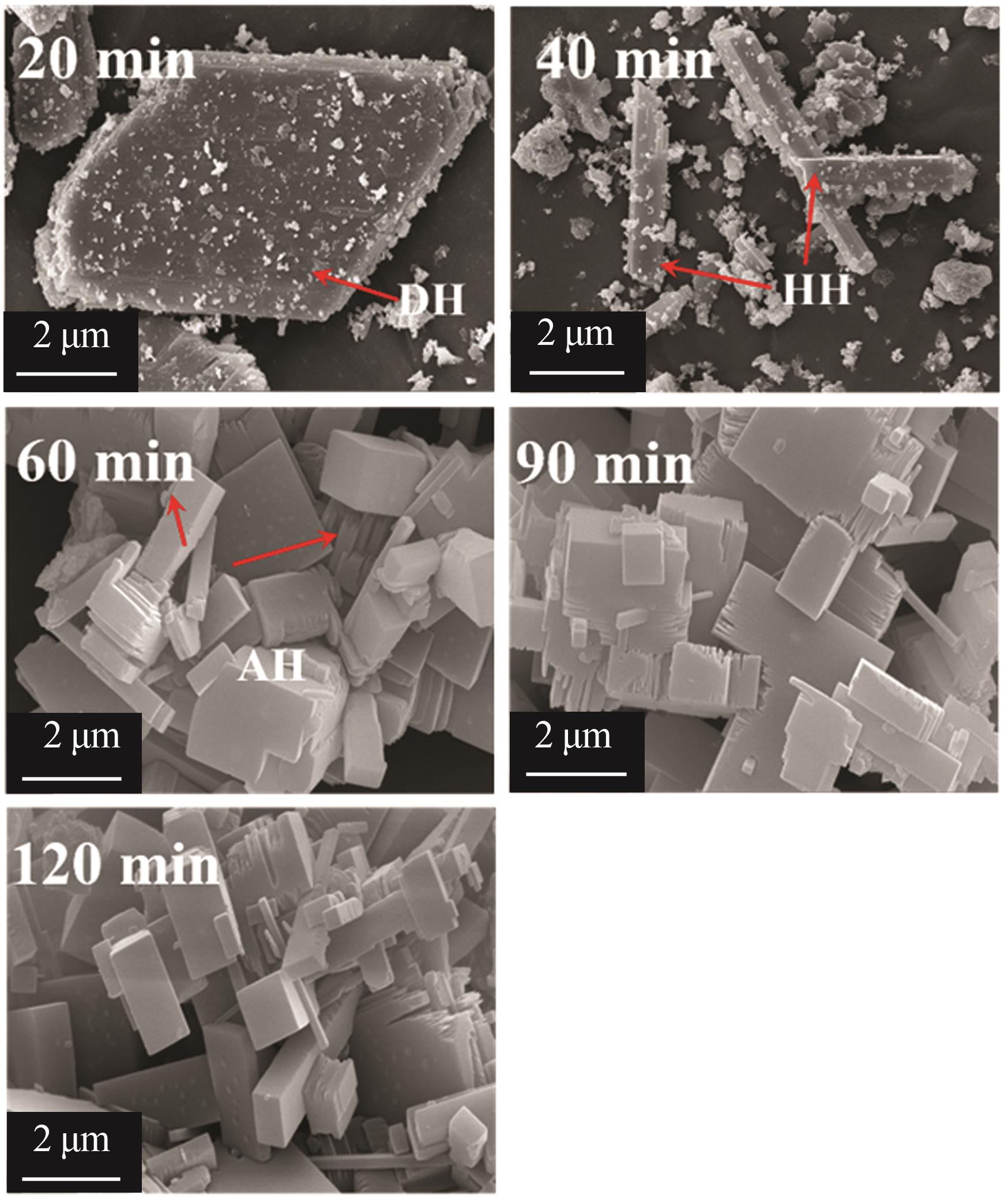

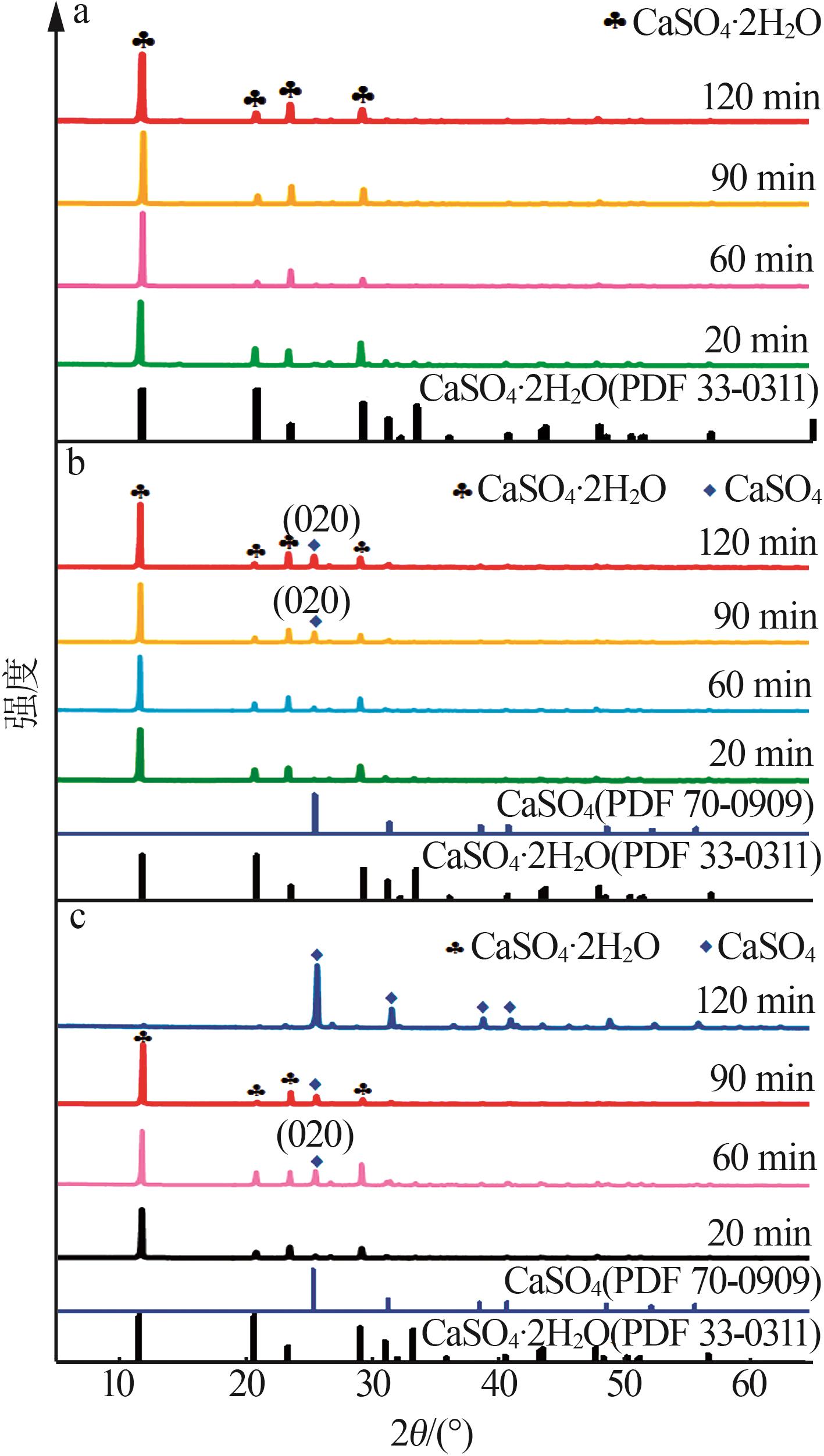

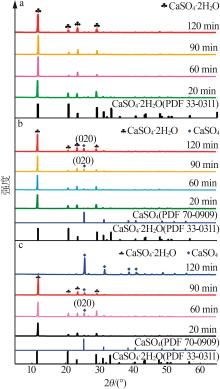

磷石膏（PG）产生量大、资源化利用困难，严重影响磷化工行业的发展。为提高PG应用附加值，以除杂后的PG为原料，以NaCl和乙二胺四乙酸二钠（EDTA-2Na）为转晶剂，采用常压盐溶液法制备高白度无水CaSO₄。通过SEM、XRD、FT-IR、粒度分析仪等分析方法研究转晶剂对无水CaSO₄制备的影响。结果表明：当NaCl质量分数为15%、EDTA-2Na质量分数为0.5%时，PG结晶水脱水时间由120 min缩短至40 min，脱水效果显著；同时，无水CaSO₄晶体粒度分布均匀，颗粒表面完整，D₅₀为5.26 μm，白度值为92.5%，P₂O₅质量分数仅为0.045%。这主要是因为非晶格Na⁺降低了体系中水的活度，促进PG脱水转晶及杂质脱除；EDTA-2Na中羧基基团与石膏晶体表面的Ca²⁺发生配位形成的配位离子层可调控无水CaSO₄晶体生长，修饰晶面。

关键词: 磷石膏, 转晶剂, 无水CaSO₄, 常压盐溶液法

Abstract:

The production of phosphogypsum（PG） is large，and its resource utilization is difficult，which seriously affects the development of phosphorus chemical industry.In order to improve the added value of PG application，anhydrous CaSO₄ with high whiteness was prepared by normal pressure salt solution method with PG as raw material，NaCl and EDTA-2Na as crystallization agents.The effect of crystal transition agent on the preparation of anhydrous CaSO₄ was studied by SEM，XRD，FT-IR and particle size analyzer.The results showed that when the mass fraction of NaCl was 15% and the mass fraction of EDTA-2Na was 0.5%，the dehydration time of PG crystal water was shortened from 120 min to 40 min，and the dehydration effect was remarkable.At the same time，the particle size distribution of anhydrous CaSO₄ crystal was uniform，the particle surface was complete，the D₅₀ was 5.26 μm，the whiteness was 92.5%，and the P₂O₅ content was only 0.045%.It was mainly because non-lattice Na⁺ reduced the activity of water in the system，and promoted the dehydration，crystallization and impurity removal of PG.The coordination ion layer formed by the coordination between carboxyl groups in EDTA-2Na and Ca²⁺on the surface of gypsum crystal could regulate the growth of anhydrous CaSO₄ crystal and modify the crystal face.

Key words: phosphogypsum, crystal modifier, anhydrous CaSO₄, normal pressure salt solution method

中图分类号:

TQ177.3

王明顺, 敖先权, 袁兴, 董文燕, 陈前林. 转晶剂对磷石膏制备无水硫酸钙影响的研究[J]. 无机盐工业, 2024, 56(5): 101-107.

WANG Mingshun, AO Xianquan, YUAN Xing, DONG Wenyan, CHEN Qianlin. Study on effect of crystallizer on preparation of anhydrous calcium sulfate from phosphogypsum[J]. Inorganic Chemicals Industry, 2024, 56(5): 101-107.

图/表 12

表1

图1

图2

图3

图4

图5

图6

图7

图8

表2

图9

表3

参考文献 23

1	CHEN Shun， CHEN Jizhan， HE Xingyang，et al.Micromicelle-mechanical coupling method for high-efficiency phosphorus removal and whiteness improvement of phosphogypsum［J］.Construction and Building Materials，2022，354：129220.
2	FANG Ji， GE Yingyong， CHEN Zhijie，et al.Flotation purification of waste high-silica phosphogypsum［J］.Journal of Environmental Management，2022，320：115824.
3	吴宝建，吕昕峰，张清杰，等.磷石膏湿法偶联除杂规律初探［J］.无机盐工业，2020，52（12）：55-58.
	WU Baojian， Xinfeng LÜ， ZHANG Qingjie，et al.Primary exploration of removing impurities from phosphogypsum by wet coupling process［J］.Inorganic Chemicals Industry，2020，52（12）：55-58.
4	CHEN Xuemei， GAO Jianming， ZHAO Yasong.Investigation on the hydration of hemihydrate phosphogypsum after post treatment［J］.Construction and Building Materials，2019，229：116864.
5	顾青山，林喜华，赵士豪，等.不同预处理工艺对磷石膏性能的影响［J］.无机盐工业，2022，54（4）：17-23.
	GU Qingshan， LIN Xihua， ZHAO Shihao，et al.Effect of different pretreatment processes on properties of phosphogypsum［J］.Inorganic Chemicals Industry，2022，54（4）：17-23.
6	ROSALES J， PÉREZ S M， CABRERA M，et al.Treated phosphogypsum as an alternative set regulator and mineral addition in cement production［J］.Journal of Cleaner Production，2020，244：118752.
7	RASHAD A M.Phosphogypsum as a construction material［J］.Journal of Cleaner Production，2017，166：732-743.
8	王进明，董发勤，王肇嘉，等.磷石膏浮选增白净化新工艺研究［J］.非金属矿，2019，42（5）：1-5.
	WANG Jinming， DONG Faqin， WANG Zhaojia，et al.Study on new technology of phosphogypsum whitening and purification by flotation［J］.Non-Metallic Mines，2019，42（5）：1-5.
9	方官涛，敖先权，刘境，等.磷石膏煅烧过程中添加剂对其杂质和白度影响［J］.非金属矿，2019，42（4）：10-12.
	FANG Guantao， AO Xianquan， LIU Jing，et al.Effects of additives on impurities and whiteness of phosphogypsum during calcining［J］.Non-Metallic Mines，2019，42（4）：10-12.
10	LIU Yikai， ZHANG Qinli， CHEN Qiusong，et al.Utilisation of water-washing pre-treated phosphogypsum for cemented paste backfill［J］.Minerals，2019，9（3）：175.
11	GONG Shang， LI Xiaolong， SONG Fangxiang，et al.Preparation and application in HDPE of nano-CaSO₄ from phosphogypsum［J］.ACS Sustainable Chemistry & Engineering，2020，8（11）：4511-4520.
12	LIU Hao， NIE Chenchen， LI Hongping，et al.Hydrophobically modified phosphogypsum and its application in polypropylene composites［J］.Construction and Building Materials，2022，347：128500.
13	田家新，彭伟军，苗毅恒，等.磷石膏漂白—煅烧增白工艺研究［J］.矿产保护与利用，2021，41（3）：76-80.
	TIAN Jiaxin， PENG Weijun， MIAO Yiheng，et al.Study on whitening of phosphogypsum via bleaching and calcination［J］.Conservation and Utilization of Mineral Resources，2021，41（3）：76-80.
14	XU Li， FANG Keneng， BI Yongxiang，et al.Preparation of anhydrous micron CaSO₄ with different morphologies from phosphogypsum and its reinforcing in polyvinyl chloride［J］.Construction and Building Materials，2023，365：130126.
15	GUAN Qingjun， SUI Ying， YU Weijian，et al.Deep removal of phosphorus and synchronous preparation of high-strength gypsum from phosphogypsum by crystal modification in NaCl-HCl solutions［J］.Separation and Purification Technology，2022，298：121592.
16	WALAWALKAR M， NICHOL C K， AZIMI G.Process investigation of the acid leaching of rare earth elements from phosphogypsum using HCl，HNO₃，and H₂SO₄ ［J］.Hydrometallurgy，2016，166：195-204.
17	QI Mengyao， PENG Weijun， WANG Wen，et al.Simple and efficient method for purification and recovery of gypsum from phosphogypsum：Reverse-direct flotation and mechanism［J］.Journal of Molecular Liquids，2023，371.Doi：10.1016/j.molliq.2022.121111.
18	GUPTA K， SINGH S， RAMACHANDRA RAO M S.Direct and facile room-temperature synthesis of nanocrystalline calcium sulfate dihydrate（gypsum）［J］.Crystal Growth & Design，2016， 16（6）：3256-3261.
19	MA Baoguo， LU Wenda， SU Ying，et al.Synthesis of α-hemihydrate gypsum from cleaner phosphogypsum［J］.Journal of Cleaner Production，2018，195：396-405.
20	LI Xianbo， ZHANG Qin， SHEN Zhihui，et al.L-aspartic acid：A crystal modifier for preparation of hemihydrate from phosphogypsum in CaCl₂ solution［J］.Journal of Crystal Growth，2019，511：48-55.
21	YU Bingjie， MIAO Shanshan， DING Manxin，et al.Solubility and physical properties of α-calcium sulfate hemihydrate in NaCl and glycerol aqueous solutions at 303.15，323.15，and 343.15 K［J］.Journal of Chemical & Engineering Data，2021，66（10）：3686-3694.
22	JIANG Guangming， FU Hailu， SAVINO K，et al.Nonlattice cation-SO₄^2- ion pairs in calcium sulfate hemihydrate nucleation［J］.Crystal Growth & Design，2013，13（11）：5128-5134.
23	汪潇，曹博伦，金彪，等.添加剂调控半水石膏晶体生长研究进展［J］.硅酸盐学报，2020，48（1）：94-103.
	WANG Xiao， CAO Bolun， JIN Biao，et al.Using additives to control crystal growth of hemihydrate gypsum：A short review［J］.Journal of the Chinese Ceramic Society，2020，48（1）：94-103.

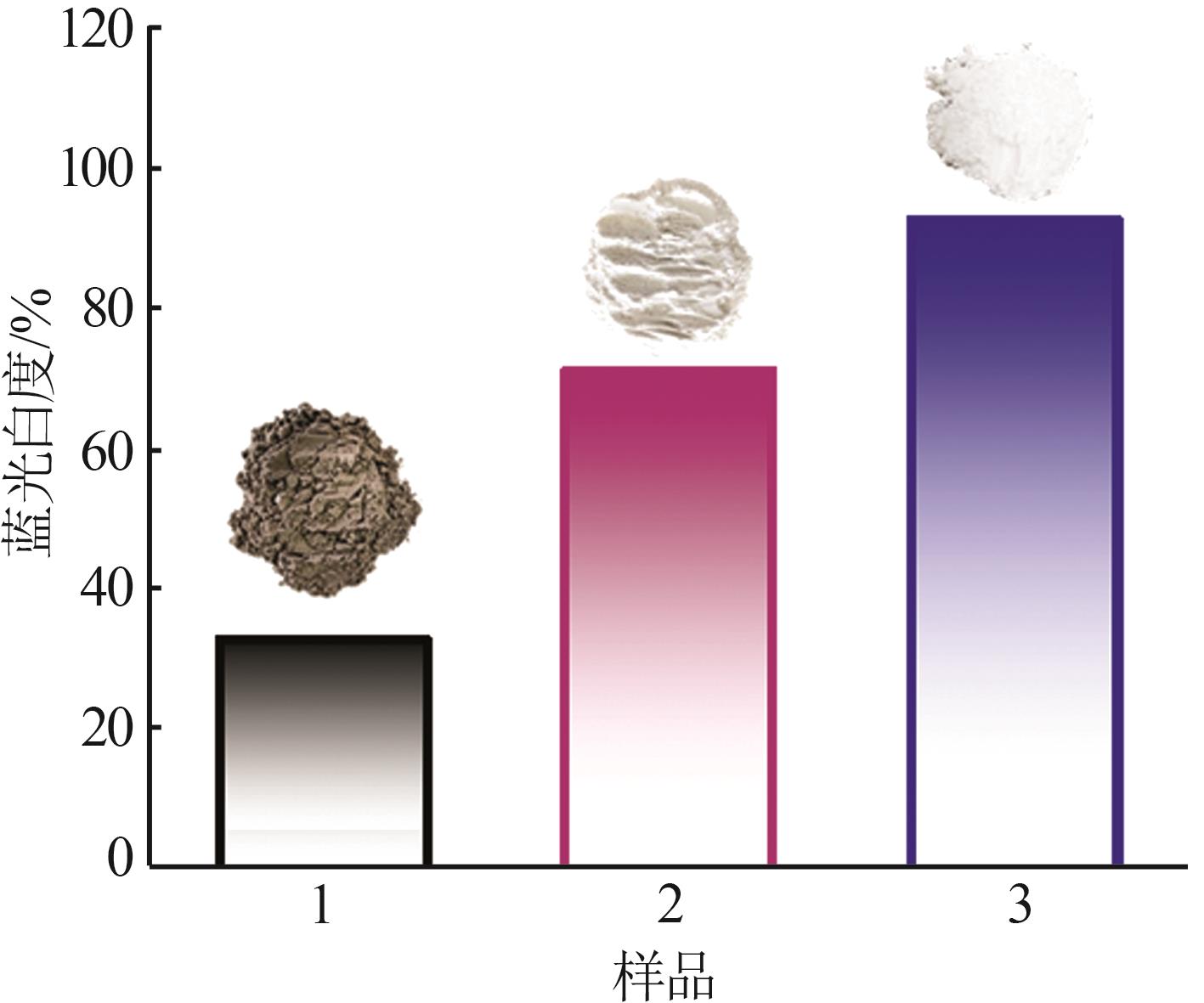

样品	w（SO₃）	w（CaO）	w（SiO₂）	w（P₂O₅）	w（F）	w（Fe₂O₃）	w（Na₂O）	w（Al₂O₃）	w（MgO）	w（TiO₂）	白度值
原料PG	55.23	37.00	5.17	0.88	0.47	0.333	0.053	0.37	0.053	0.083	32.5
预处理PG	56.84	42.22	0.08	0.60	—	0.015	0.051	0.062	—	0.026	70.9

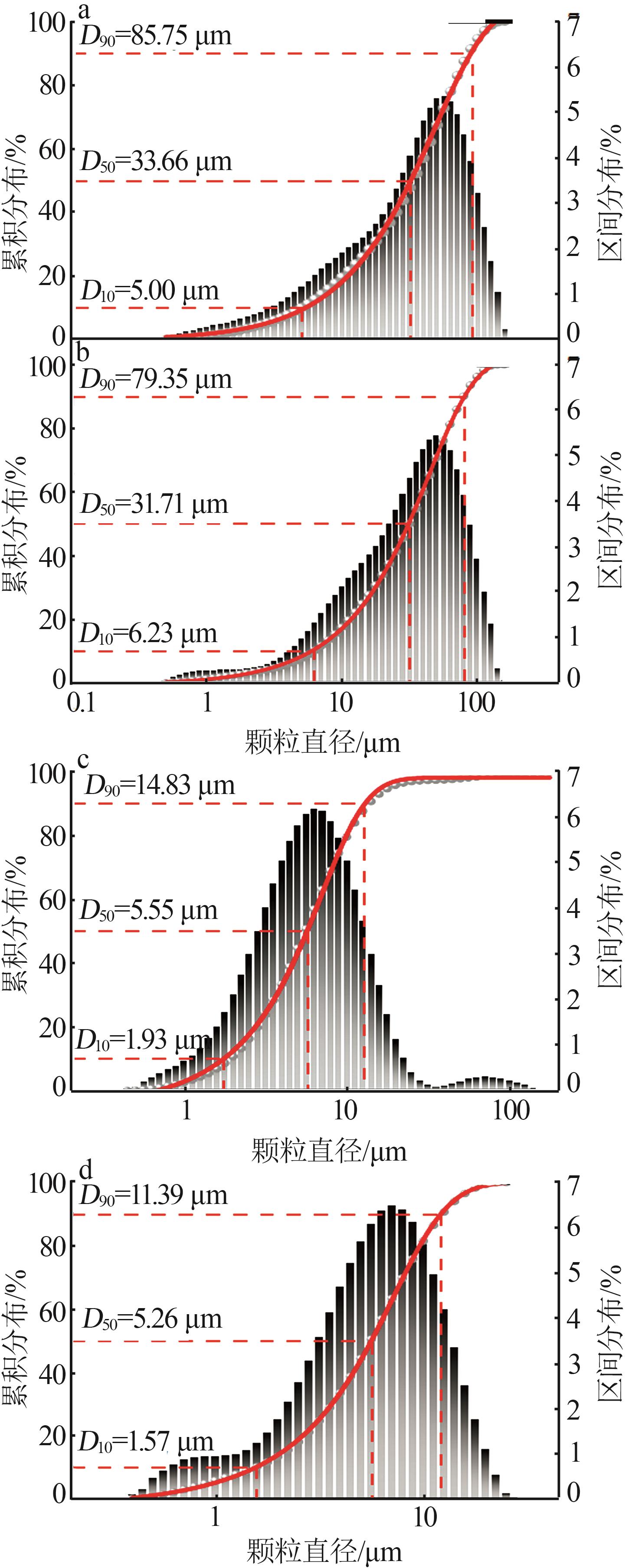

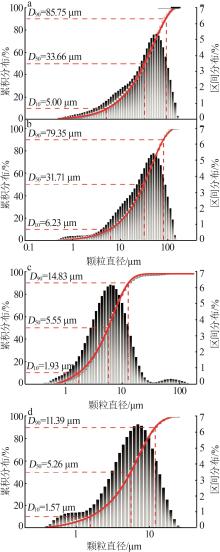

样品	Span值	样品	Span值
a	2.39	c	2.32
b	2.31	d	1.86
