超疏水磷石膏制品的制备及机理研究

doi:10.19964/j.issn.1006-4990.2024-0123

摘要/Abstract

摘要：

为了改善磷石膏制品的耐水性，同时提高磷石膏的利用率，讨论了3种激发剂（醇胺激发剂、钙质激发剂和硅铝质激发剂）对含硅油磷石膏制品的强度、吸水速率、24 h吸水率、软化系数等性能的影响，并进一步研究了含钙质激发剂的磷石膏制品在不同硅油含量下的耐水性，结合接触角、扫描电镜（SEM）测试方法，揭示了钙质激发剂-硅油磷石膏制品的耐水机理。结果表明：随着3种激发剂掺量的增加，含硅油磷石膏制品强度逐渐降低；而其24 h吸水率、软化系数随3种激发剂含量的变化表现出了各自不同的变化规律；其中，掺1%（质量分数，下同）钙质激发剂的含硅油磷石膏制品具有更好的强度、抗吸水能力和软化系数，且当钙质激发剂掺量为1%、硅油掺量为0.10%时，磷石膏24 h吸水率为3.38%、14 d吸水率为13.97%、软化系数为0.86，表现出超疏水性。这归因于钙质激发剂和硅油发生化学-缩聚反应，在石膏基体镶嵌/附着小突触，形成“荷叶效应”。

关键词: 磷石膏激发剂, 吸水率, 软化系数, 微观结构

Abstract:

In order to improve the water resistance of phosphogypsum products and the utilization rate of phosphogypsum，the effects of three activators（alcohol amine activator，calcium activator，and silicon aluminum activator） on the strength，water absorption rate，24 h water absorption rate，and softening coefficient of phosphogypsum products containing silicon oil were discussed in this paper.The water resistance of phosphogypsum products containing calcareous activator under different silicone oil content was further studied.Combined with contact angle and scanning electron microscope（SEM） test methods，the water resistance mechanism of calcium activator-silicon oil phosphogypsum products was revealed.The results showed that the strength of phosphogypsum products containing silicone oil was decreased gradually with the increase of the content of three activators.While the 24 h water absorption and softening coefficient showed different changing rules with the contents of three activators.Among them，phosphogypsum products containing silicone oil doped with 1% calcium activator had better strength，water absorption resistance and softening coefficient.When the content of calcium activator was 1% and the content of silicone oil was 0.10%，the water absorption rate of phosphogypsum was 3.38% for 24 h，13.97% for 14 d，and the softening coefficient was 0.86，showing superhydrophobicity.It was due to the chemical condensation reaction between calcium activator and silicone oil，which embedded/attached small synapses in the gypsum matrix，forming the “lotus leaf effect”.

Key words: phosphogypsum activator, water absorption rate, softening coefficient, microstructure

中图分类号:

TQ177.37

唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.

TANG Kaijing, LIU Chuanbei, LI Yingding, JIANG Yong, WU Junnan, ZHANG Tao. Research on preparation and mechanism of superhydrophobic phosphogypsum products[J]. Inorganic Chemicals Industry, 2025, 57(1): 97-102.

图/表 9

表1

表2

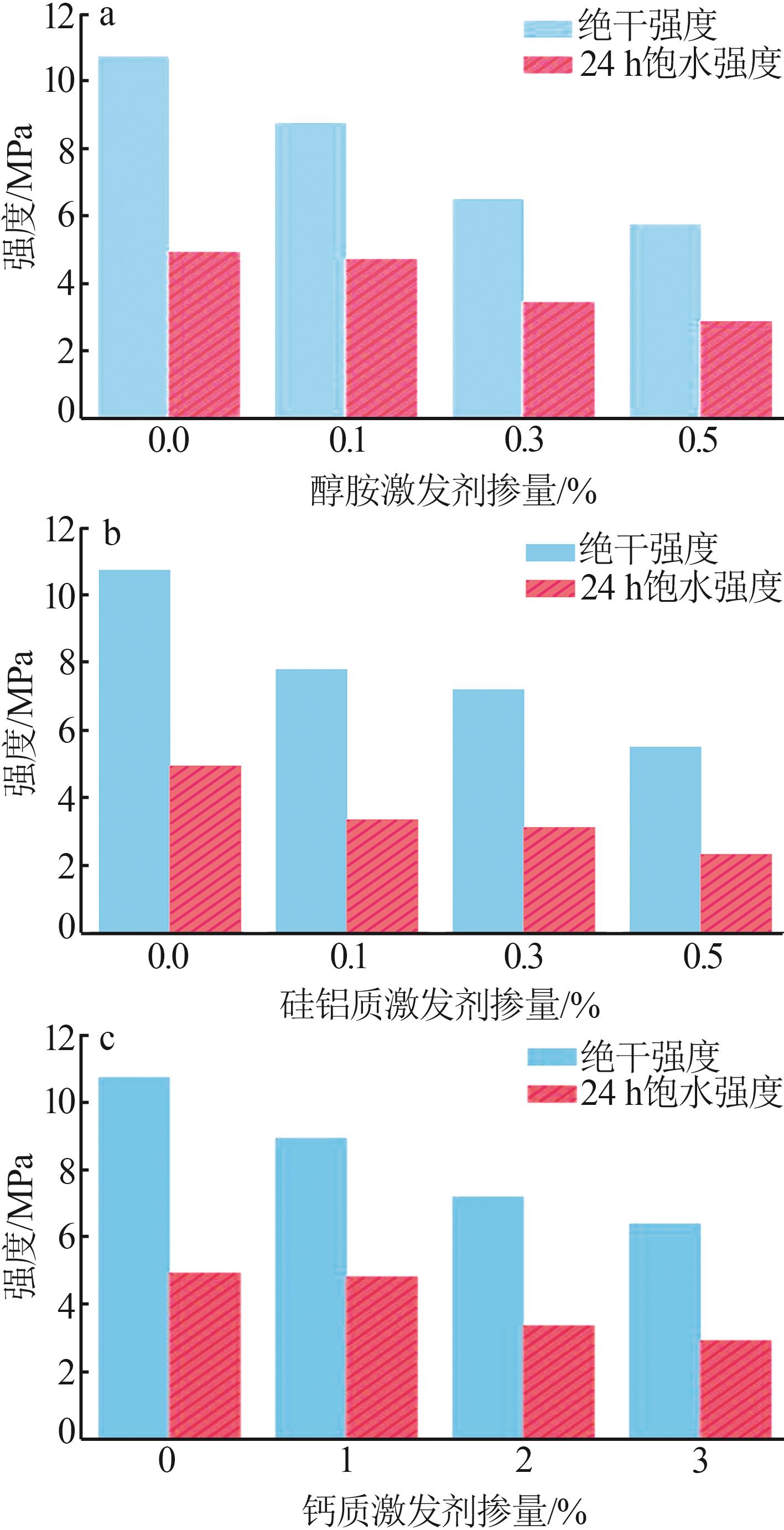

图1

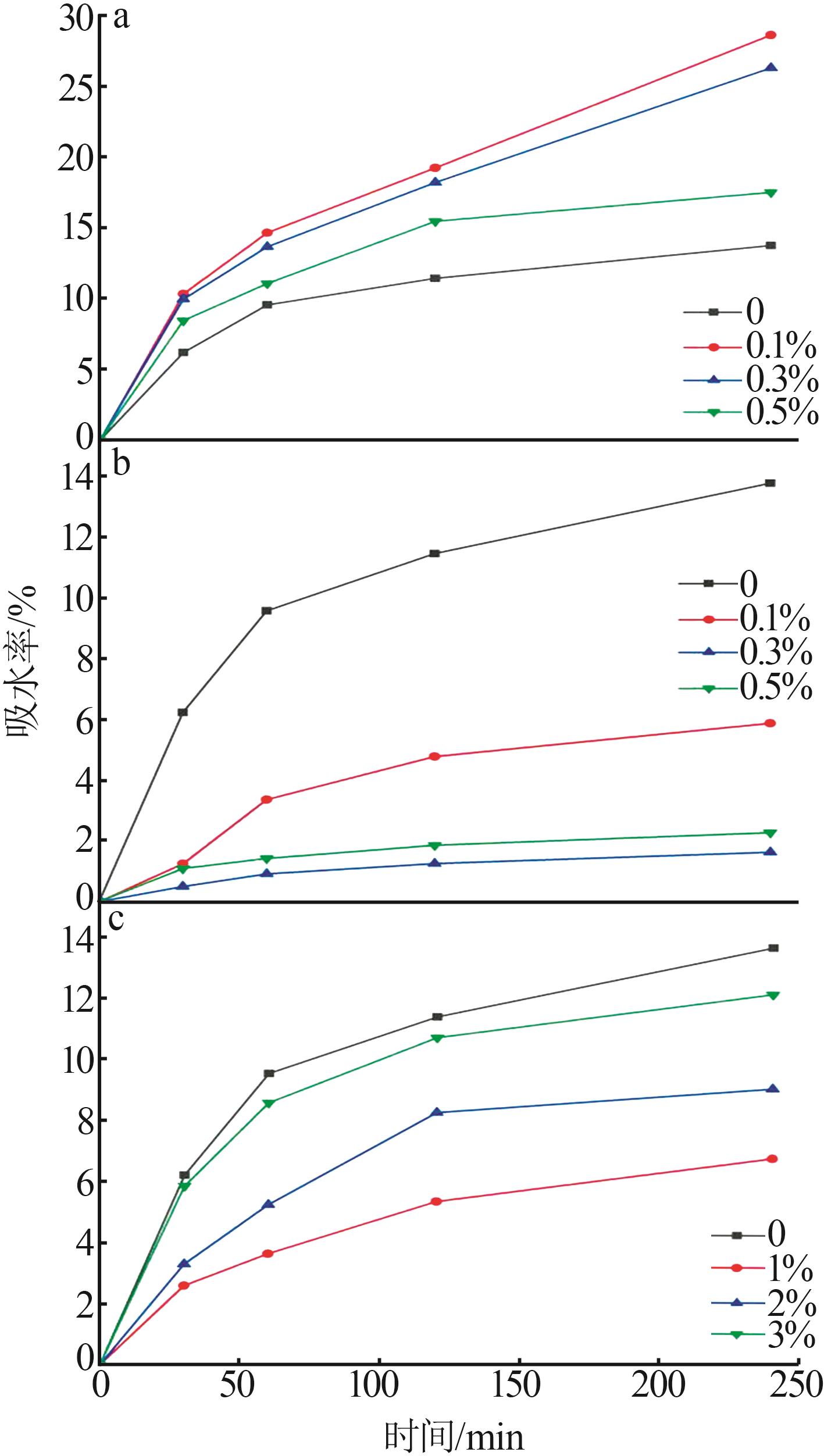

图2

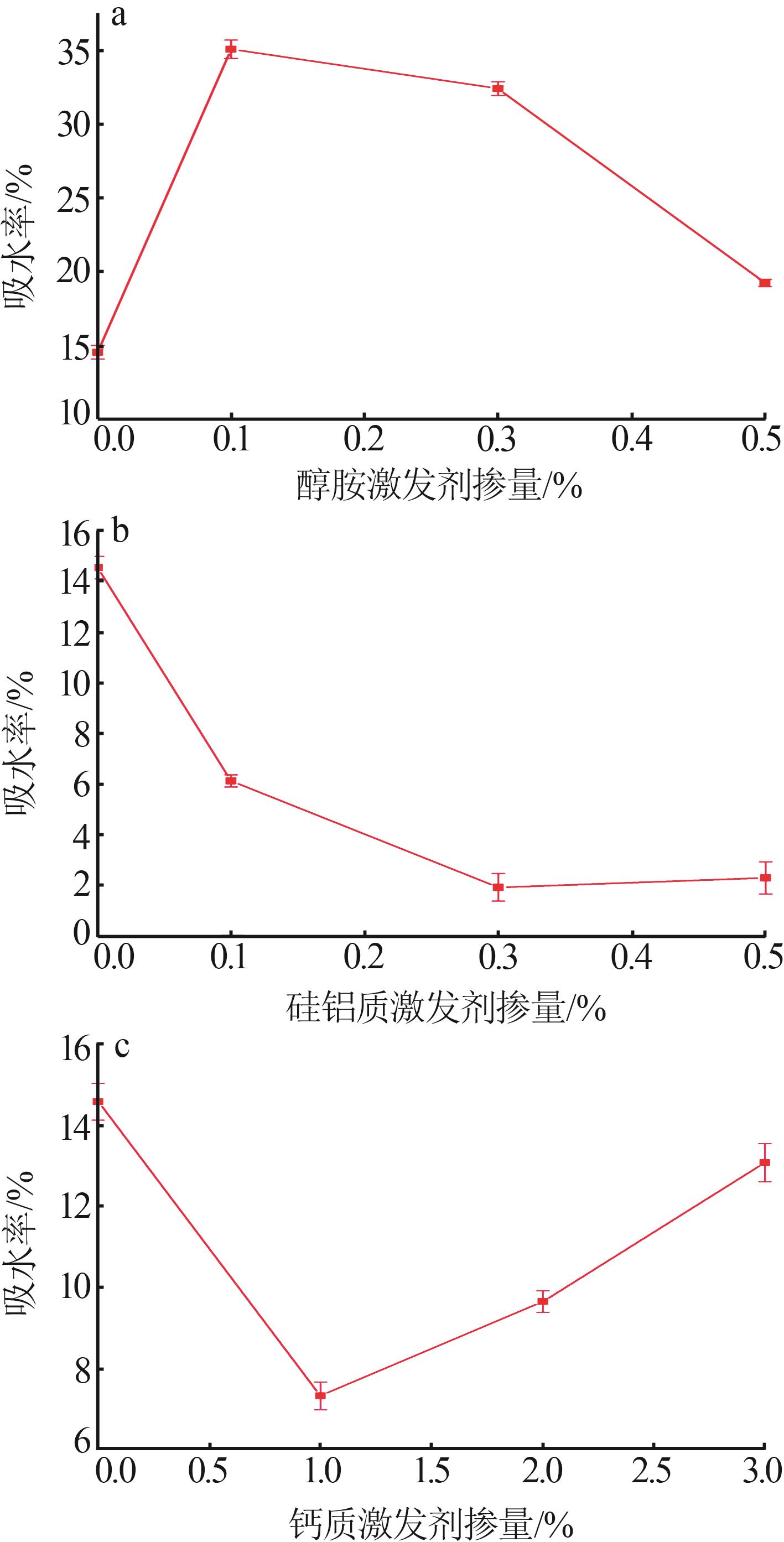

图3

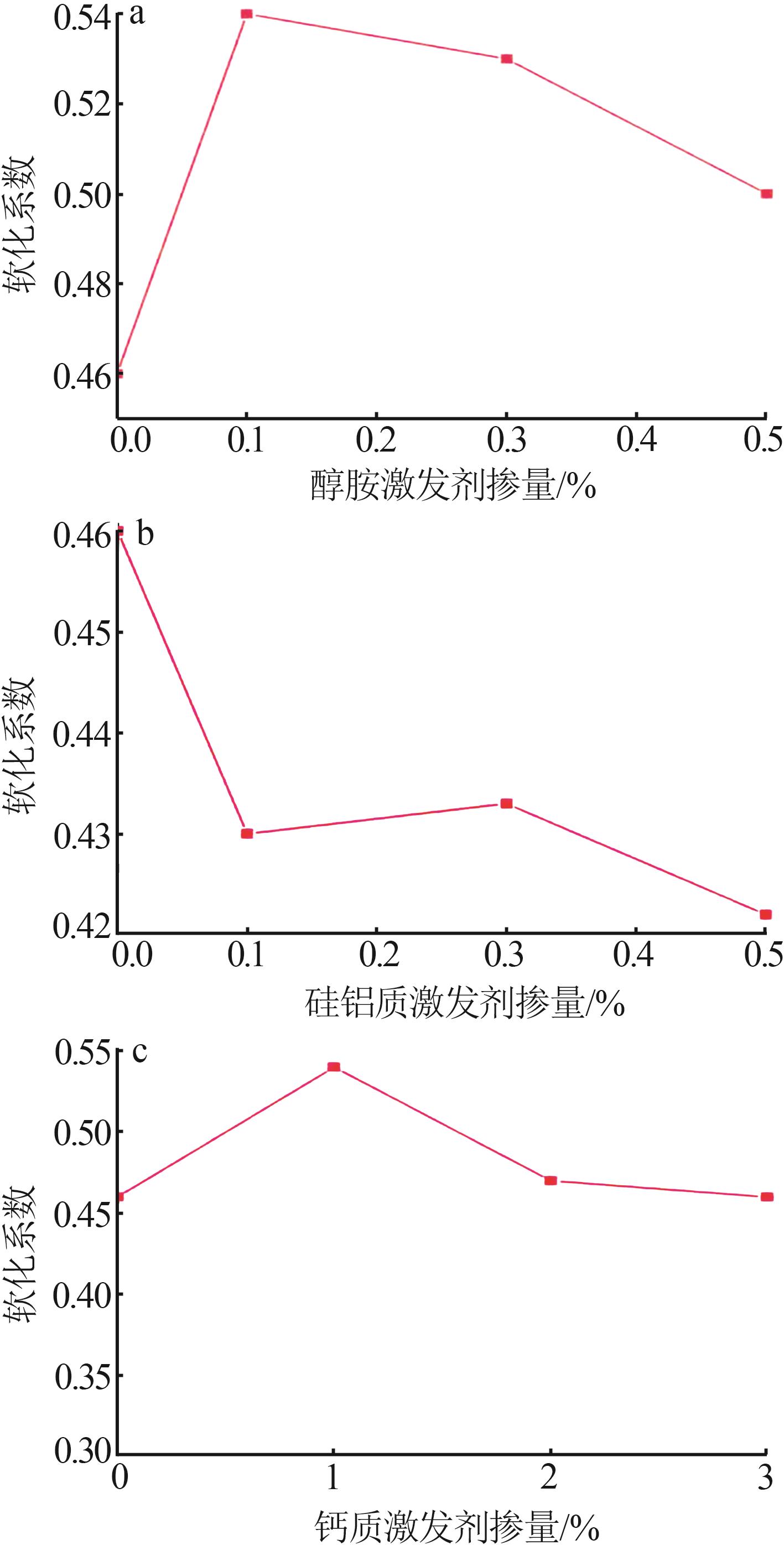

图4

表3

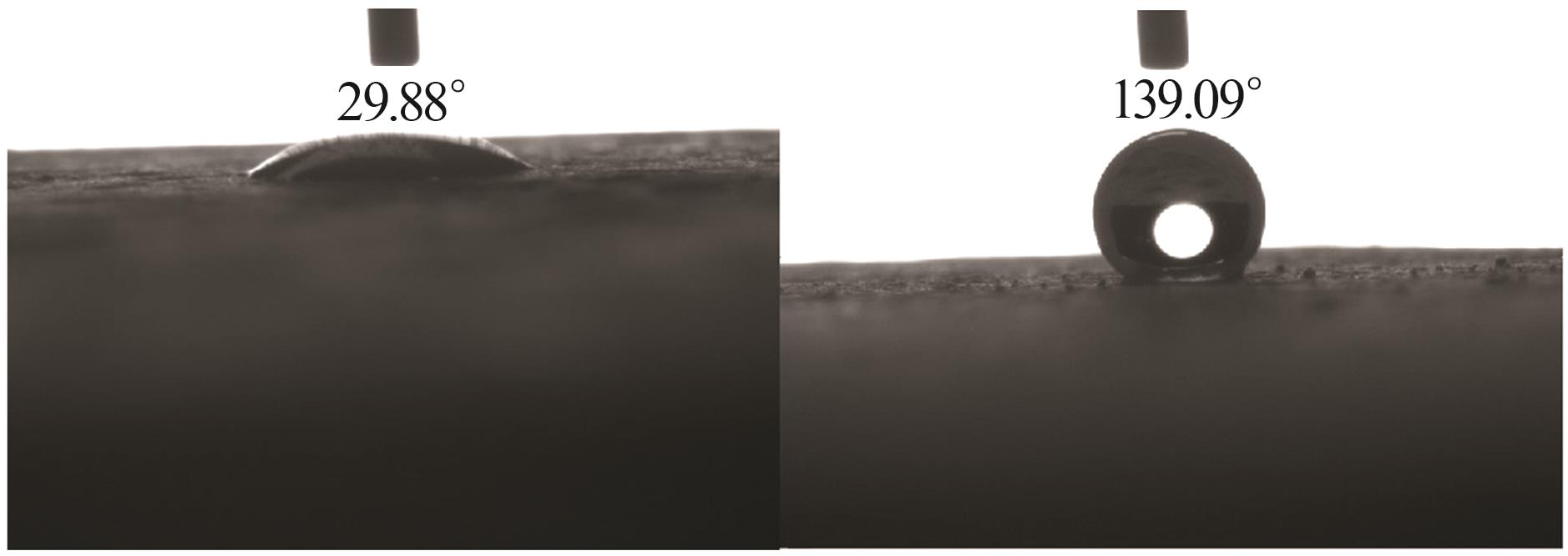

图5

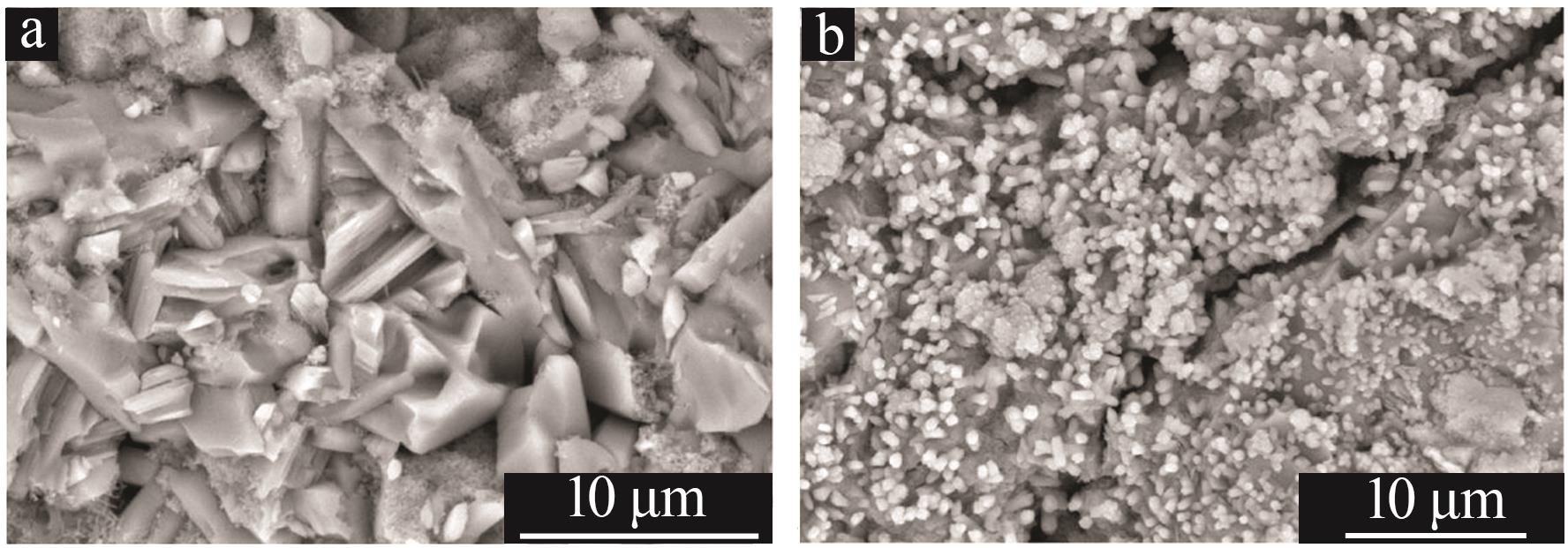

图6

参考文献 16

1	李莹，段鹏选，倪文，等.基于生命周期的工业副产石膏制备胶凝材料碳足迹评价［J］.硅酸盐通报，2023，42（6）：1921-1930.
	LI Ying， DUAN Pengxuan， NI Wen，et al.Carbon footprint assessment of cementitious materials prepared from industrial by-product gypsum based on life cycle［J］.Bulletin of the Chinese Ceramic Society，2023，42（6）：1921-1930.
2	郝建英，胡涛，程冠吉，等.脱硫石膏掺杂氧化锌转晶制备高性能建筑石膏［J］.无机盐工业，2022，54（6）：96-101.
	HAO Jianying， HU Tao， CHENG Guanji，et al.Preparation of high-performance building gypsum by desulfurization gypsum doped with ZnO crystal transformation［J］.Inorganic Chemicals Industry，2022，54（6）：96-101.
3	谢浪，罗双，付汝宾，等.纤维-建筑石膏基复合材料力学及耐水性能研究进展［J］.新型建筑材料，2021，48（6）：34-39.
	XIE Lang， LUO Shuang， FU Rubin，et al.Review of research progress on mechanical properties and water resistance of fiber-building gypsum based composites［J］.New Building Materials，2021，48（6）：34-39.
4	赵敏，张明涛，彭家惠，等.硫铝酸盐水泥增强建筑石膏的力学性能与耐水性能机理［J］.材料导报，2021，35（12）：12099-12102.
	ZHAO Min， ZHANG Mingtao， PENG Jiahui，et al.Mechanisms for the improvement of mechanical properties and water resistance of building gypsum by sulphoaluminate cement［J］.Materials Reports，2021，35（12）：12099-12102.
5	郭会师，王庆佩，张果，等.普通硅酸盐水泥改性脱硫建筑石膏耐水性能［J］.硅酸盐通报，2021，40（7）：2288-2295.
	GUO Huishi， WANG Qingpei， ZHANG Guo，et al.Water resistance of flue gas desulfurization building gypsum modified by ordinary Portland cement［J］.Bulletin of the Chinese Ceramic Society，2021，40（7）：2288-2295.
6	张峻，解维闵，董雄波，等.磷石膏材料化综合利用研究进展［J］.材料导报，2023，37（16）：167-178.
	ZHANG Jun， XIE Weimin， DONG Xiongbo，et al.Research progress on comprehensive utilization of phosphogypsum for materials：A review［J］.Materials Reports，2023，37（16）：167-178.
7	周祥，李亮，张晓敏，等.硅酸盐水泥熟料和硅灰对磷建筑石膏耐水性和水化行为的影响［J］.新型建筑材料，2023，50（9）：77-81.
	ZHOU Xiang， LI Liang， ZHANG Xiaomin，et al.Effect of silicate clinker and silica fume on water resistance and hydration behavior of phosphogypsum［J］.New Building Materials，2023，50（9）：77-81.
8	李桦军，刘东辉，王平艳，等.石膏防水剂的研究进展［J］.硅酸盐通报，2014，33（4）：831-835.
	LI Huajun， LIU Donghui， WANG Pingyan，et al.Research progress on gypsum waterproofing agent［J］.Bulletin of the Chinese Ceramic Society，2014，33（4）：831-835.
9	齐艳涛，刘芳，张奔，等.激发剂对掺有机硅磷石膏制品耐水性的影响［J］.材料导报，2015，29（S2）：450-452，467.
	QI Yantao， LIU Fang， ZHANG Ben，et al.Effects of activator on water resistance of phosphogypsum mixed with silicone［J］.Materials Reports，2015，29（S2）：450-452，467.
10	马红恩，吴其胜，钱旭阳，等.硅烷改性苯丙乳液对脱硫石膏防水性能的影响［J］.材料科学与工程学报，2020，38（2）：269-273，307.
	MA Hongen， WU Qisheng， QIAN Xuyang，et al.Effect of silane modified styrene-acrylic emulsion on waterproof properties of desulfurized gypsum［J］.Journal of Materials Science and Engineering，2020，38（2）：269-273，307.
11	陈畅，邓逸豪，王绪富，等.含氢硅油乳液对脱硫石膏砌块耐水性能影响［J］.非金属矿，2021，44（5）：15-18.
	CHEN Chang， DENG Yihao， WANG Xufu，et al.Effect of polymethylhydrosiloxane emulsion on hydrolytic resistance of FGD gypsum blocks［J］.Non-Metallic Mines，2021，44（5）：15-18.
12	延海龙.利用磷石膏制备建筑砌块的防水性能研究［D］.济南：济南大学，2020.
	YAN Hailong.Study on waterproof performance of building blocks made of phosphogypsum［D］.Jinan：University of Jinan，2020.
13	FERNANDEZ-TOLEDANO J C， BLAKE T D， LAMBERT P，et al.On the cohesion of fluids and their adhesion to solids：Young′s equation at the atomic scale［J］.Advances in Colloid and Interface Science，2017，245：102-107.
14	刘子涵.地质聚合物基硅酮纳米纤维超疏水复合涂层的制备与性能研究［D］.南宁：广西大学，2019.
	LIU Zihan.Preparation and properties of geopolymer-based silicone nanofilaments superhydrophobic composite coatings［D］.Nanning：Guangxi University，2019.
15	NEINHUIS C， BARTHLOTT W.Characterization and distribution of water-repellent，self-cleaning plant surfaces［J］.Annals of Botany，1997，79（6）：667-677.
16	BARTHLOTT W， NEINHUIS C.Purity of the sacred lotus，or escape from contamination in biological surfaces［J］.Planta，1997，202（1）：1-8.

w（SO₃）	w（CaO）	w（SiO₂）	w（P₂O₅）	w（Al₂O₃）	w（Fe₂O₃）
49.63	34.84	8.85	1.32	0.85	0.31
w（K₂O）	w（MgO）	w（SrO）	w（PbO）	w（TiO₂）
0.18	0.18	0.06	0.02	0.08

w（含氢硅油）/%	绝干强度/MPa	24 h饱水强度/MPa	24 h吸水率/%	7 d吸水率/%	14 d吸水率/%	软化系数
0.05	11.64	8.49	8.63	14.26	21.14	0.73
0.10	13.68	11.76	3.38	7.88	13.97	0.86
0.20	10.73	6.97	4.73	9.21	15.73	0.65
0.30	8.94	4.83	7.33	11.58	18.63	0.54

[1]	罗通, 叶建周, 陈尚伟, 杨厚文, 陈福平. 灰钙对掺PCE的磷建筑石膏性能影响研究[J]. 无机盐工业, 2024, 56(8): 116-122.
[2]	户晶荣, 李欣聪. 改性碳气凝胶/石蜡复合相变储热材料的研究[J]. 无机盐工业, 2024, 56(5): 58-63.
[3]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[4]	许丽, 张强. 铁尾矿粉水泥基材料的性能实验研究[J]. 无机盐工业, 2023, 55(6): 116-123.
[5]	李鹏, 王立坤, 孟秋燕. α-半水石膏对水泥砂浆性能的影响与水化机理研究[J]. 无机盐工业, 2023, 55(3): 98-103.
[6]	张太玥,谢凡,郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究[J]. 无机盐工业, 2022, 54(9): 136-142.
[7]	方伟成,程星星,孙常荣. 响应曲面法优化污泥/粉煤灰复合陶粒滤料的制备[J]. 无机盐工业, 2022, 54(9): 119-125.
[8]	付汝松,陆跃贤,安红芳,孔德文,付汝宾. 半水磷石膏固化原状磷石膏制备胶凝材料及性能研究[J]. 无机盐工业, 2022, 54(6): 109-114.
[9]	唐建平,王国胜. 电熔镁砂涂层制备技术及防水性能研究[J]. 无机盐工业, 2022, 54(5): 90-95.
[10]	苗训,陆跃贤,付汝松,孔德文,付汝宾,胡群. 半水磷石膏参与固化原状磷石膏制备复合胶凝材料[J]. 无机盐工业, 2022, 54(4): 10-16.
[11]	马才伏,袁川来,赵雪琪. 球磨时间对石墨烯复合材料电化学性能的影响[J]. 无机盐工业, 2022, 54(12): 68-73.
[12]	赵士豪,林喜华,麻鹏飞,袁义进,高育欣,张萍,周大利. 基于临界钙矾石膨胀破坏的磷石膏基复合胶凝材料的配料计算研究[J]. 无机盐工业, 2020, 52(9): 91-95.
[13]	李亮,杨成,冉梦婷. 高铝质磷酸盐陶瓷制备研究[J]. 无机盐工业, 2020, 52(3): 64-67.
[14]	周建伟,程宝军,余保英,麻鹏飞,贺平先. 脱硫石膏的热处理对超硫酸盐水泥性能的影响[J]. 无机盐工业, 2020, 52(11): 79-85.
[15]	冉岚, 刘少友 , 文正康. 电解锰渣－废玻璃低温烧结制备陶瓷砖的研究[J]. 无机盐工业, 2014, 46(7): 56-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
