焙烧工艺及典型杂质对磷石膏还原分解过程影响研究

doi:10.19964/j.issn.1006-4990.2023-0525

摘要/Abstract

摘要：

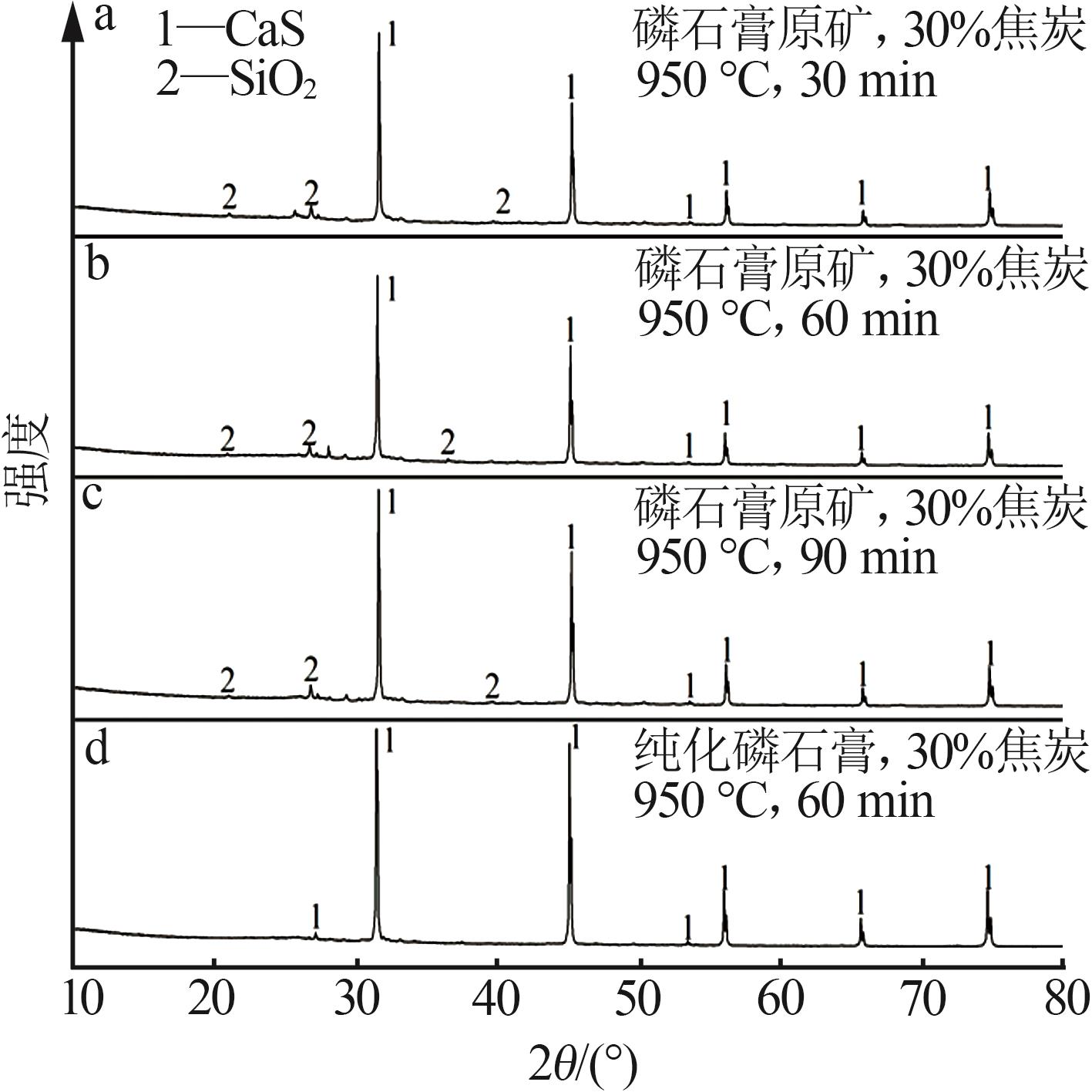

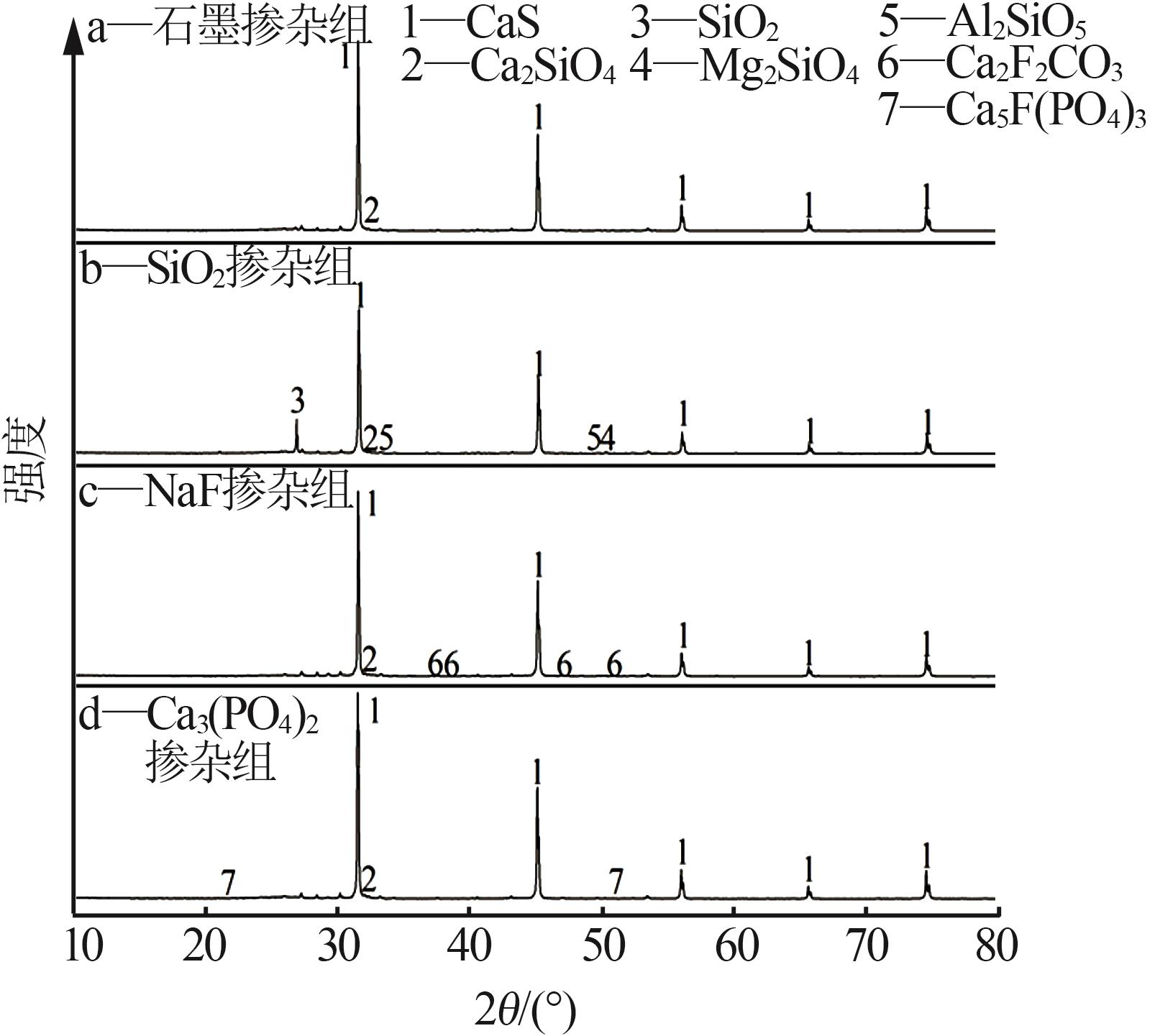

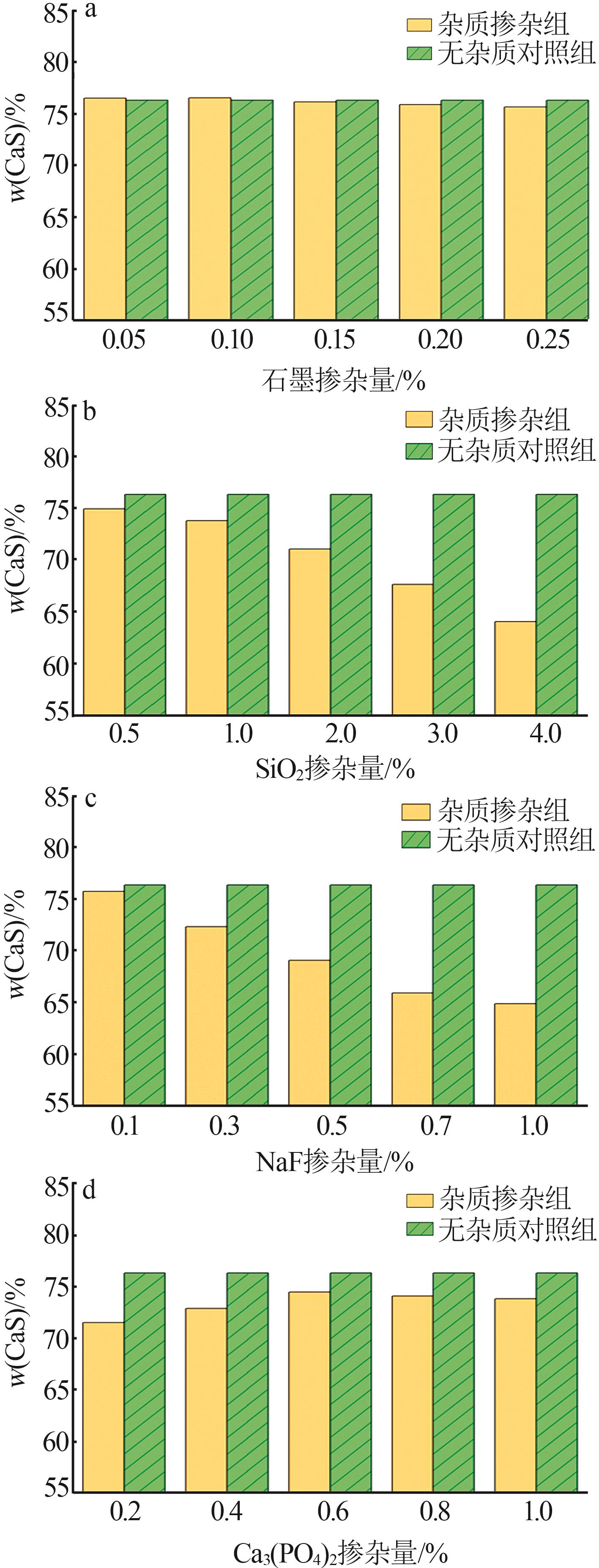

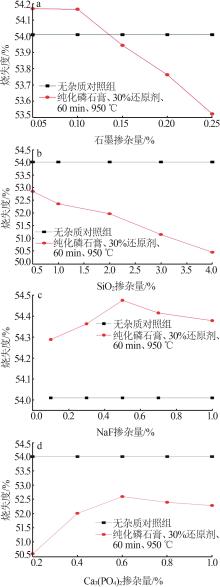

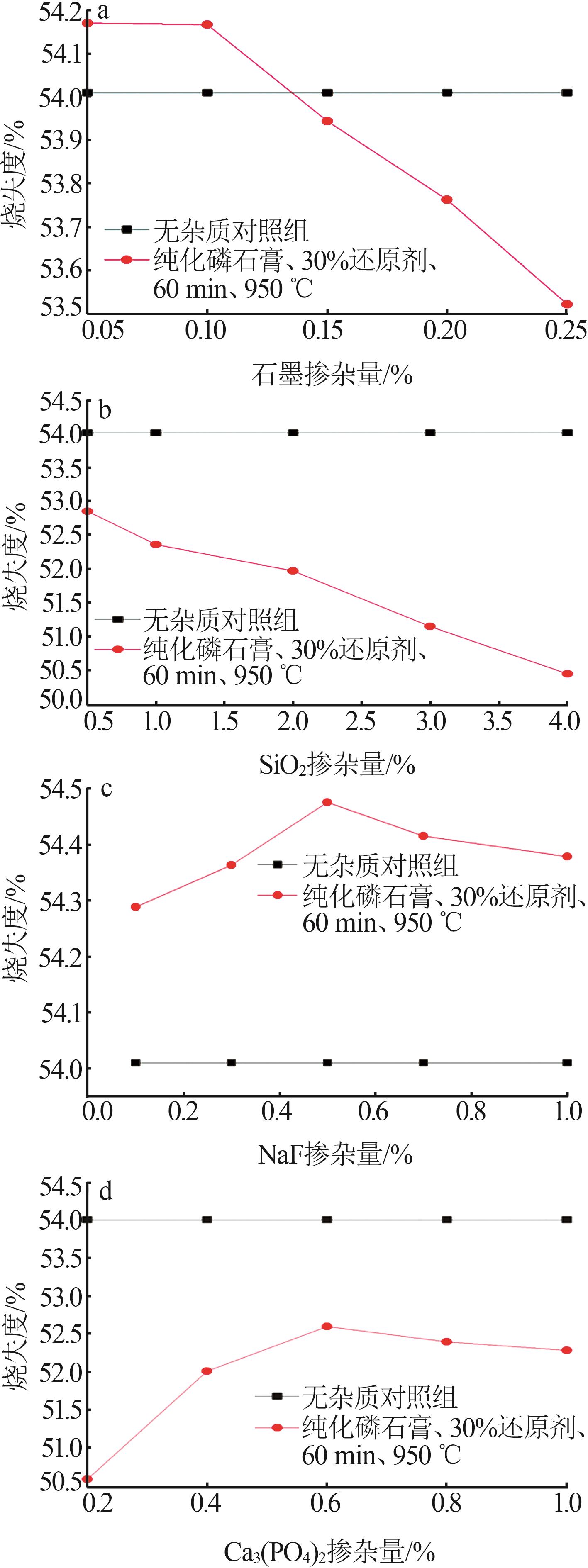

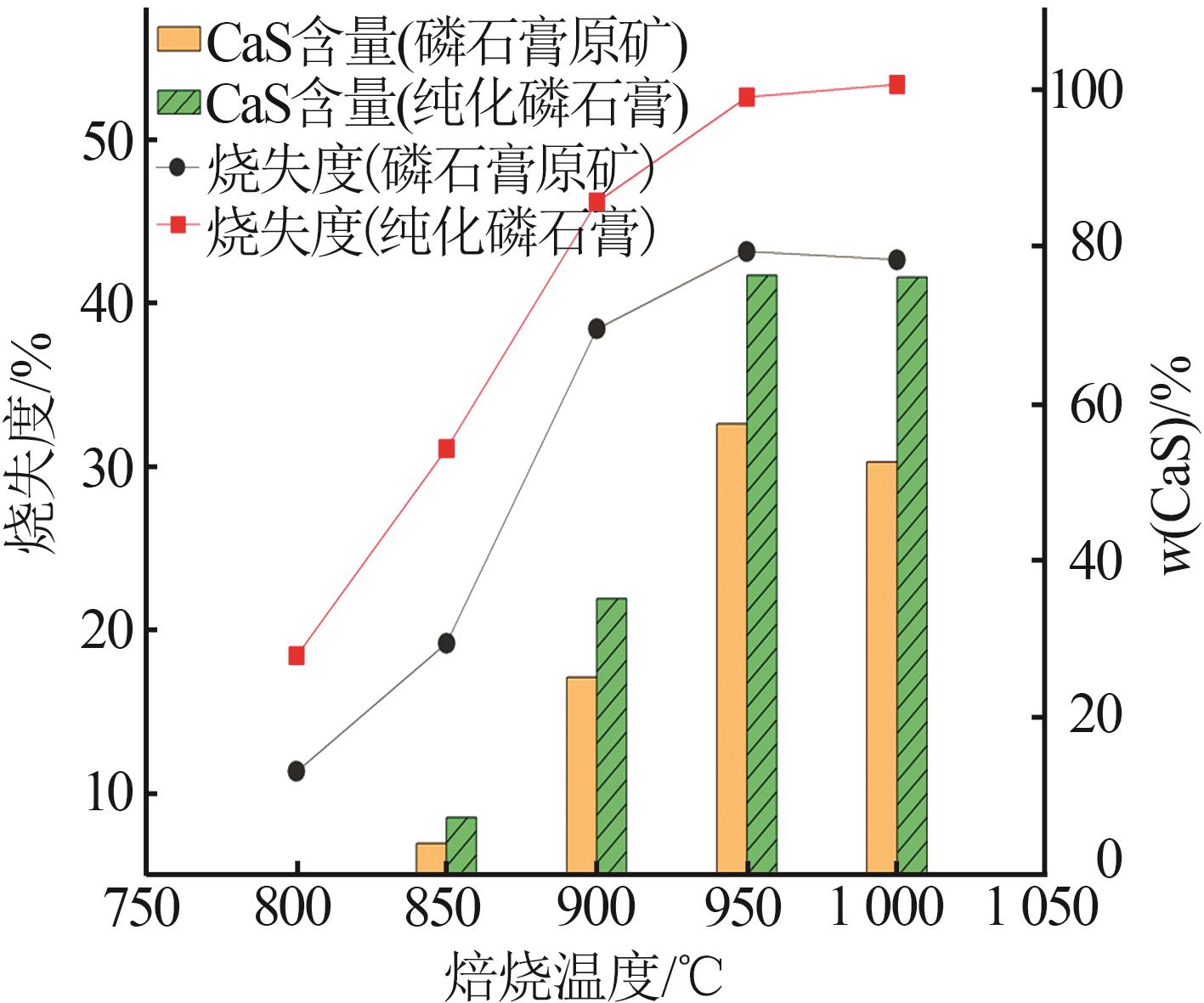

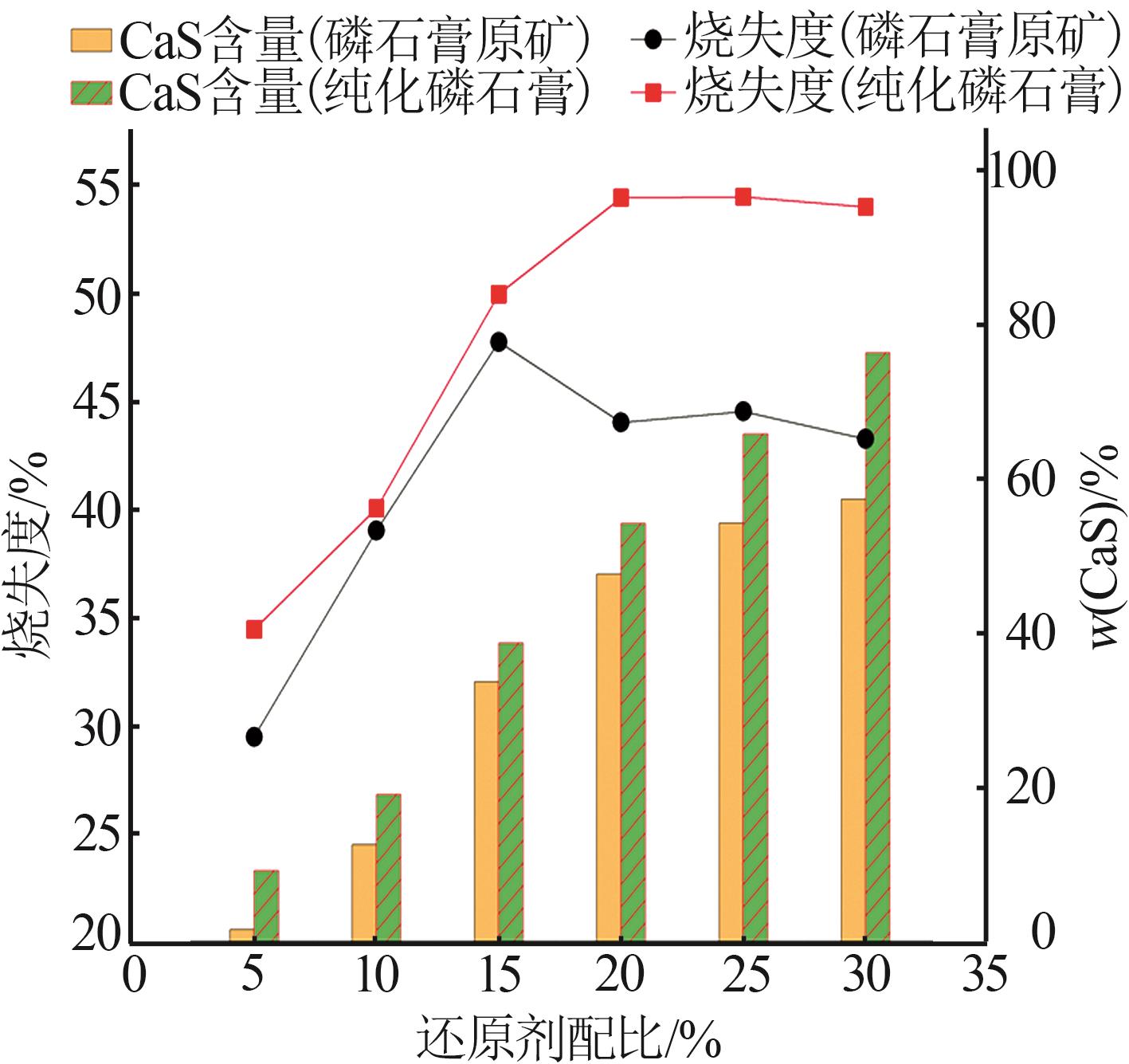

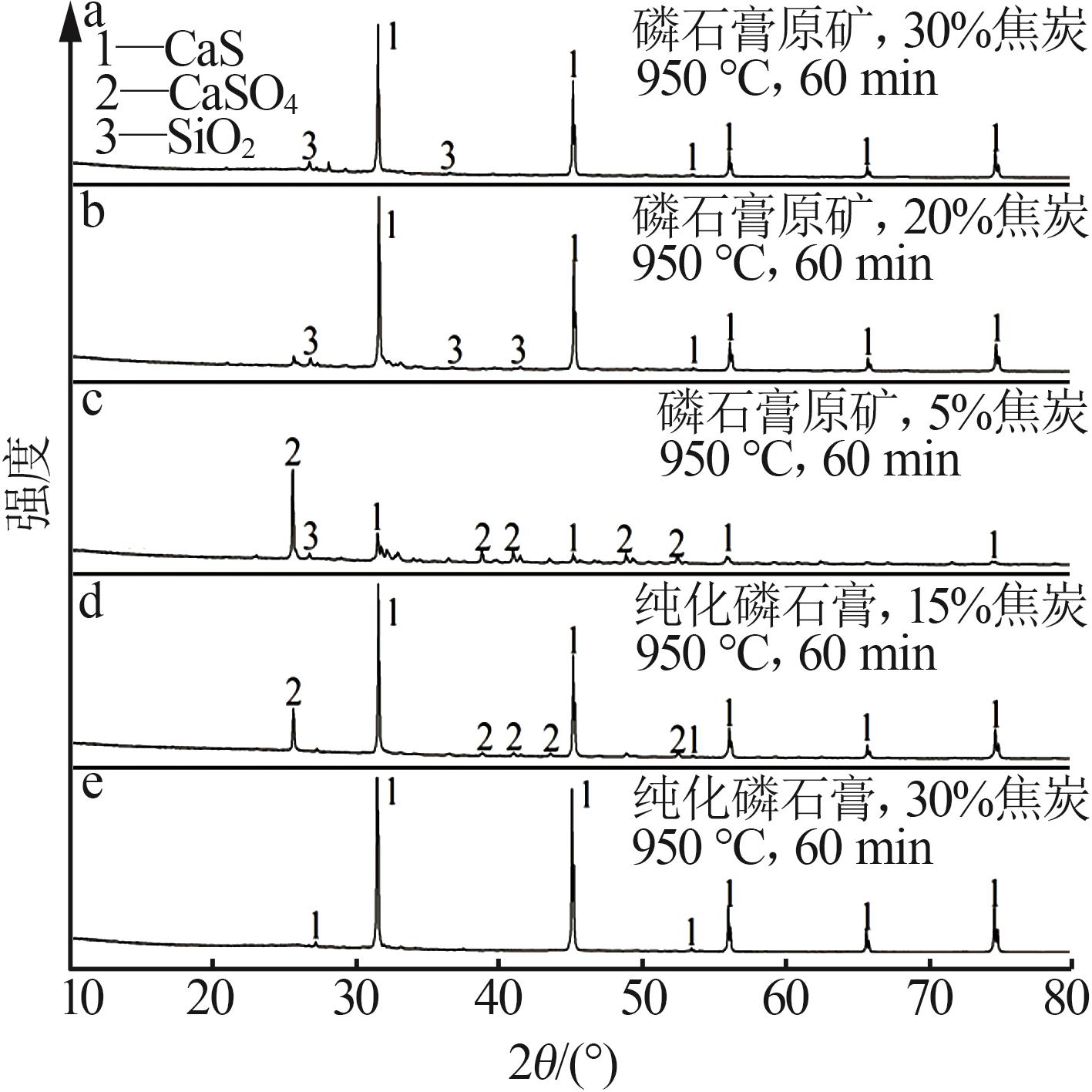

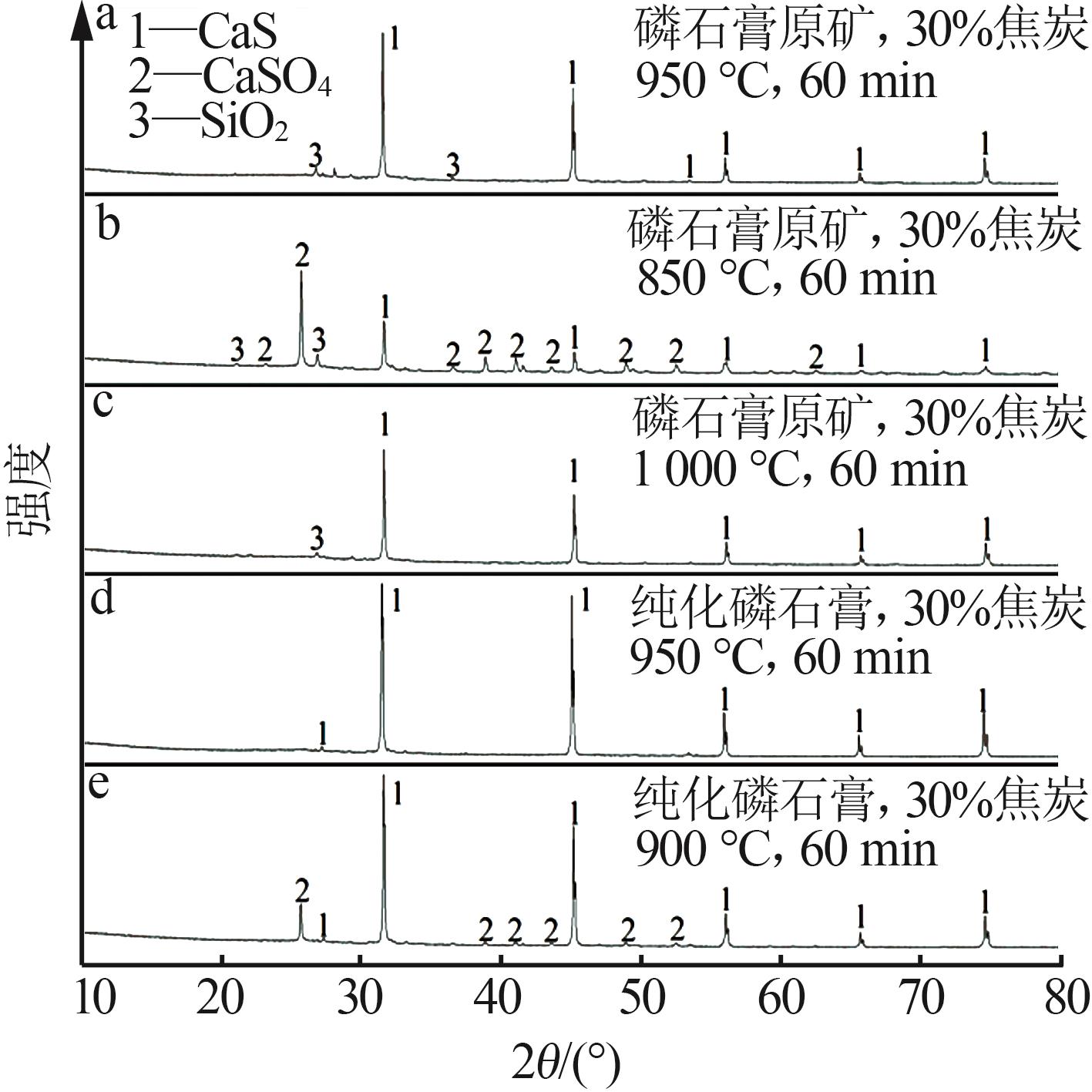

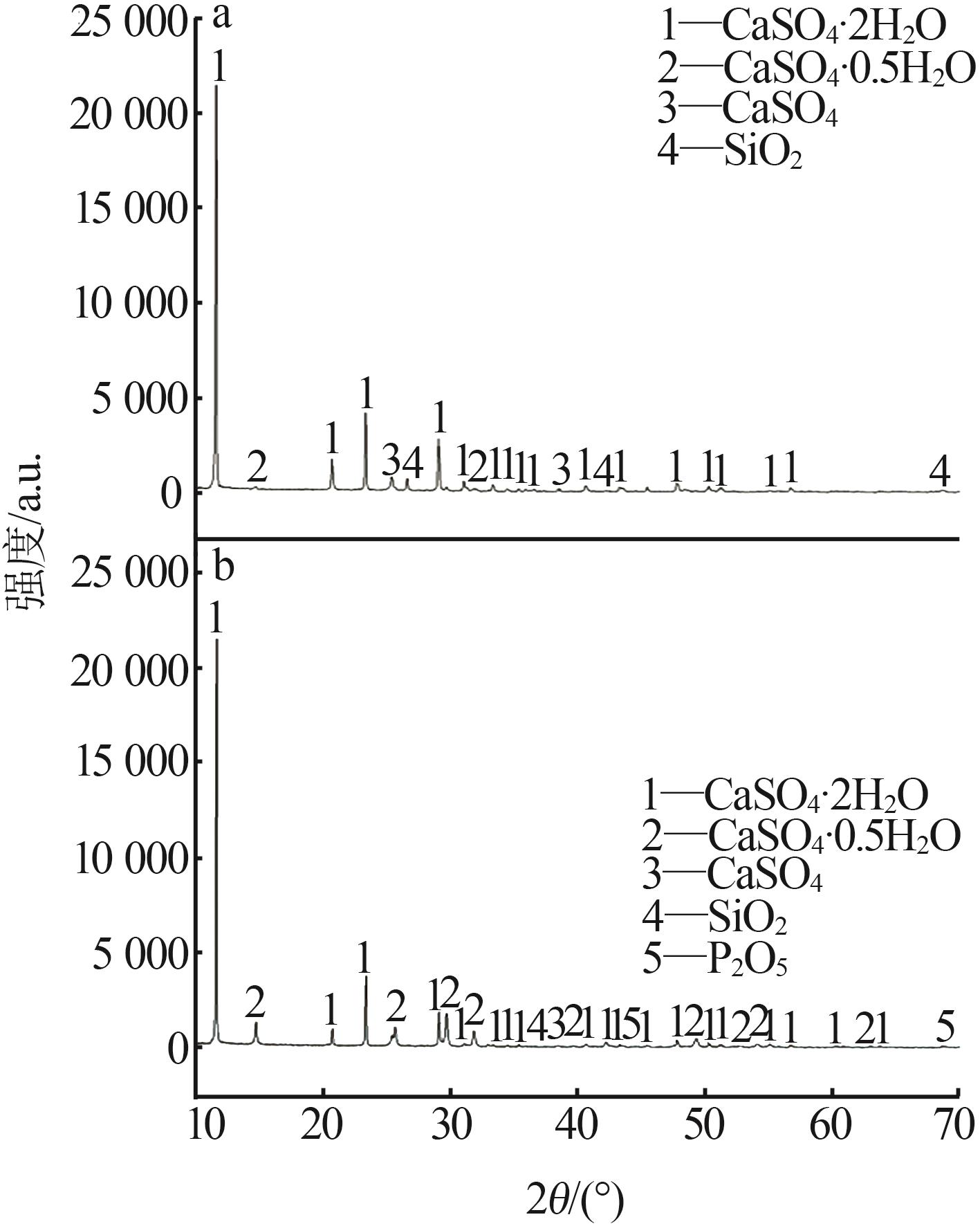

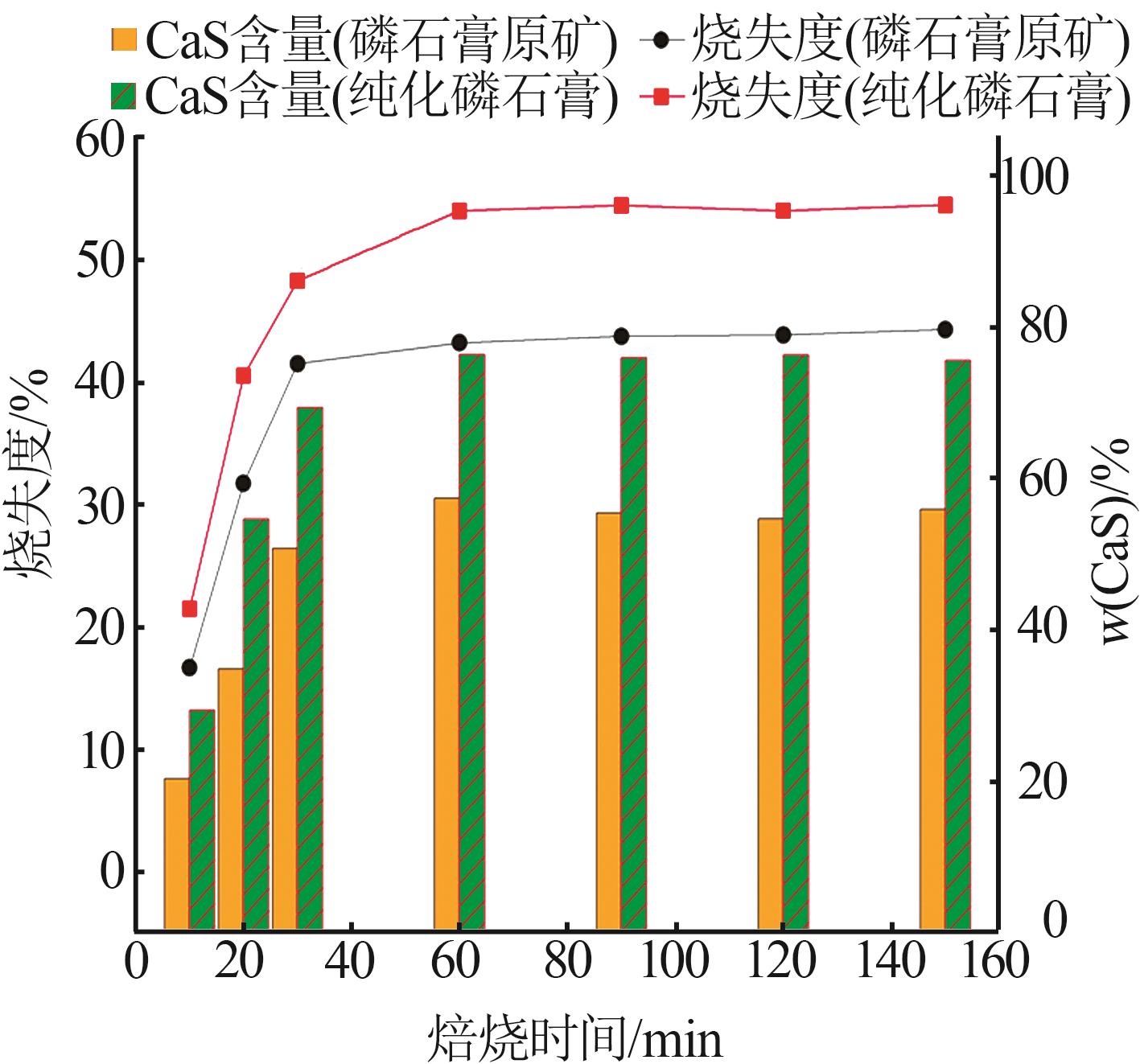

磷石膏是湿法磷酸工业副产物，因杂质含量高，种类繁杂而难以利用，堆存量巨大。以磷石膏原矿、纯化磷石膏为原料进行还原分解研究，揭示了焙烧工艺和杂质对磷石膏高温分解制备CaS过程的影响规律，结果表明：磷石膏原矿、纯化磷石膏分解反应在60 min时趋于平衡，反应烧失度分别可达47.77%、54.44%；产品在焙烧温度为900 ℃、还原剂配比为15%（质量分数，下同）以上时无CaSO₄残留。磷石膏转化成CaS的最佳条件为焙烧时间为60 min、焙烧温度为950 ℃、还原剂配比为30%，在此条件下纯化磷石膏组还原分解产物CaS质量分数最高可达76.33%，高于同条件下磷石膏原矿组的57.37%。在磷石膏中掺杂一定量SiO₂、NaF、Ca₃（PO₄）₂，通过与反应中间产物CaO结合可使产品CaS质量分数分别降低1.41%~12.27%、0.61%~11.48%、1.85%~4.82%。

关键词: 磷石膏, 热分解, CaS, 杂质, 机理

Abstract:

Phosphogypsum is a by⁃product of industrial wet phosphoric acid production，but because of its high impurity content，it is difficult to utilize，resulting in a huge stockpile.A reduction and decomposition study was conducted using phosphogypsum raw ore and purified phosphogypsum as raw materials，revealing the effects of roasting process and impurities on the high⁃temperature decomposition of phosphogypsum to prepare CaS.The results showed that the decomposition reaction of phosphogypsum raw ore and purified phosphogypsum tended to equilibrium at 60 min，and the reaction loss on ignition could reach 47.77% and 54.44%，respectively.When the product was calcined at 900 ℃ and the reducing agent ratio was above 15%（mass fraction，the same below），there was no residual CaSO₄.The best conditions for the conversion of phosphogypsum into CaS were：the roasting time of 60 min，the roasting temperature of 950 ℃ and the reducing agent ratio of 30%.Under the same conditions，the CaS content of the reduced decomposition products of the purified phosphogypsum group was up to 76.33%，which was higher than that of the phosphogypsum raw ore group under the same conditions（57.37%）.A certain amount of SiO₂，NaF and Ca₃（PO₄）₂ were doped in phosphogypsum，and the CaS content of the product could be reduced by 1.41%~12.27%，0.61%~11.48% and 1.85%~4.82%，respectively by combining with the reaction intermediate product CaO.

Key words: phosphogypsum, thermal decomposition, CaS, impurity, mechanism

中图分类号:

TQ177.375

胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.

HU Dian, GUO Ze, ZHANG Hanquan, LU Manman. Research on effects of roasting process and typical impurities on reduction and decomposition process of phosphogypsum[J]. Inorganic Chemicals Industry, 2024, 56(7): 88-95.

图/表 12

表1

表2

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

参考文献 19

1	李群峰，沈江平.不同气氛下掺加活性炭对磷石膏分解特性的影响［J］.中国新技术新产品，2022（14）：64-66.
	LI Qunfeng， SHEN Jiangping.Effect of activated carbon on decomposition characteristics of phosphogypsum in different atmospher⁃es［J］.New Technology & New Products of China，2022（14）：64-66.
2	贺雷，朱干宇，郑光明，等.湿法磷酸体系磷石膏结晶过程与机理研究［J］.无机盐工业，2022，54（7）：110-116.
	HE Lei， ZHU Ganyu， ZHENG Guangming，et al.Study on crystallization process and mechanism of phosphogypsum in wet process phosphoric acid system［J］.Inorganic Chemicals Industry，2022，54（7）：110-116.
3	刘琦，敖先权，陈前林，等.磷石膏高温还原分解体系研究进展［J］.磷肥与复肥，2021，36（6）：25-29.
	LIU Qi， AO Xianquan， CHEN Qianlin，et al.Progression in high⁃temperature reduction and decomposition system of PG［J］.Phosphate & Compound Fertilizer，2021，36（6）：25-29.
4	郑绍聪，宁平，汪帆，等.磷石膏热分解制备二氧化硫和氧化钙研究［J］.无机盐工业，2013，45（9）：45-47.
	ZHENG Shaocong， NING Ping， WANG Fan，et al.Study on preparation of sulfur dioxide and lime by thermal decomposition of phosphogypsum［J］.Inorganic Chemicals Industry，2013，45（9）：45- 47.
5	白海丹.我国磷石膏综合利用形势及对策建议［J］.磷肥与复肥，2020，35（12）：1-3.
	BAI Haidan.Situation and countermeasures of comprehensive utilization of phosphogypsum in China［J］.Phosphate & Compound Fertilizer，2020，35（12）：1-3.
6	吴泳霖，张伟，奠波，等.磷石膏热分解研究现状［J］.硅酸盐通报，2022，41（9）：3129-3137.
	WU Yonglin， ZHANG Wei， DIAN Bo，et al.Research status of phosphogypsum pyrolysis［J］.Bulletin of the Chinese Ceramic Society，2022，41（9）：3129-3137.
7	郑绍聪，宁平，成飞翔，等.磷石膏分解制备硫化钙的试验分析［J］.土木建筑与环境工程，2013，35（S2）：160-163.
	ZHENG Shaocong， NING Ping， CHENG Feixiang，et al.Experimental analysis on preparation of calcium sulfide by decomposition of phosphogypsum［J］.Journal of Civil and Environmental Engineering，2013，35（S2）：160-163.
8	董泽，翟延波，任志威，等.磷石膏建材资源化利用研究进展［J］.无机盐工业，2022，54（4）：5-9.
	DONG Ze， ZHAI Yanbo， REN Zhiwei，et al.Research progress on phosphogypsum utilization in building materials［J］.Inorganic Che⁃Industry micals，2022，54（4）：5-9.
9	资泽城.磷石膏还原分解过程中杂质的影响及其迁移变化研究［D］.昆明：昆明理工大学，2014.
	ZI Zecheng.Study on the influence of impurities and their migration during the reduction and decomposition of phosphogyps⁃um［D］.Kunming：Kunming University of Science and Technology，2014.
10	李恒，郭旭东，钟晋，等.磷石膏杂质及净化研究现状［J］.磷肥与复肥，2022，37（5）：22-26.
	LI Heng， GUO Xudong， ZHONG Jin，et al.Research status of phosphogypsum impurities and purification［J］.Phosphate & Fertilizer Compound，2022，37（5）：22-26.
11	宋小霞，唐绍林，季强，等.磷石膏杂质的处理方法研究［J］.中国环保产业，2018（10）：68-70.
	SONG Xiaoxia， TANG Shaolin， JI Qiang，et al.Research progress on treatment of phosphorous gypsum impurity［J］.China Environmental Protection Industry，2018（10）：68-70.
12	刘林程，左海滨，许志强.工业石膏的资源化利用途径与展望［J］.无机盐工业，2021，53（10）：1-9.
	LIU Lincheng， ZUO Haibin， XU Zhiqiang.Resource utilization approach of industrial gypsum and its prospect［J］.Inorganic Chemicals Industry，2021，53（10）：1-9.
13	LAASRI F， GARCIA A C， LATIFI M，et al.Reaction mechanism of thermal decomposition of phosphogypsum［J］.Waste Management，2023，171：482-490.
14	MA Liping， DU Yalei， NIU Xuekui，et al.Thermal and kinetic analysis of the process of thermochemical decomposition of phosphogypsum with CO and additives［J］.Industrial & Engineering Chemistry Research，2012，51：6680-6685.
15	王艳语，谷守玉，侯翠红，等.磷石膏配料碳热熔融还原硫逸出及熔渣物相分析［J］.无机盐工业，2024，56（2）：86-94.
	WANG Yanyu， GU Shouyu， HOU Cuihong，et al.Sulfur escape and slag physical phase analysis by carbon thermal reduction melting based on phosphogypsum ingredients［J］.Inorganic Che⁃Industry micals，2024，56（2）：86-94.
16	谢容生，刘树根，宁平，等.CaF₂作用下磷石膏还原分解过程的动力学特性［J］.硅酸盐通报，2016，35（8）：2604-2610.
	XIE Rongsheng， LIU Shugen， NING Ping，et al.Kinetic characteristics of phosphogypsum reductive decomposition with mineralization agent CaF₂ ［J］.Bulletin of the Chinese Ceramic Society，2016，35（8）：2604-2610.
17	张磊，李蒙，向文国，等.磷石膏循环流化床煅烧分解工艺可行性分析［J］.无机盐工业，2023，55（6）：85-91.
	ZHANG Lei， LI Meng， XIANG Wenguo，et al.Feasibility analysis of calcination and decomposition process of phosphogypsum in circulating fluidized bed［J］.Inorganic Chemicals Industry，2023，55（6）：85-91.
18	朱凯，解桂林，陈昭睿，等.磷石膏在一氧化碳气氛下的还原反应特性［J］.硅酸盐学报，2013，41（11）：1540-1545.
	ZHU Kai， XIE Guilin， CHEN Zhaorui，et al.Reaction characteristics of phosphogypsum under carbon monoxide atmosphere［J］.Journal of the Chinese Ceramic Society，2013，41（11）：1540-1545.
19	徐悦，林强，李建锡，等.磷石膏炭热分解的热动力学研究［J］.硅酸盐通报，2017，36（3）：839-845.
	XU Yue， LIN Qiang， LI Jianxi，et al.Thermal and kinetic study on decomposition of phosphogypsum by carbon［J］.Bulletin of the Chinese Ceramic Society，2017，36（3）：839-845.

[1]	李永翔, 刘晨曦, 李云东, 马航, 梅连平, 党辉, 孙智, 万邦隆. 黑磷制备工艺研究进展[J]. 无机盐工业, 2025, 57(3): 18-29.
[2]	李超, 王丽萍, 高桂梅, 张云峰, 洪雨, 刘大锐, 许立军, 崔永杰. 循环流化床粉煤灰酸溶提锂过程中反应机理的研究[J]. 无机盐工业, 2025, 57(3): 101-107.
[3]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[4]	李子罕, 张佳琦, 李世卓, 李欣雨, 刘少卓, 王一豪, 郝玉翠, 刘剑, 李彦华. CdS/g-C₃N₄复合光催化剂的合成及催化机理研究[J]. 无机盐工业, 2025, 57(3): 124-132.
[5]	谭善宜, 文惠子, 何淑玉, 张沥文, 陈绍华, 习本军. 磷石膏中磷的浸出行为及其动力学研究[J]. 无机盐工业, 2025, 57(2): 105-112.
[6]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[7]	房帆, 姚本林, 肖益群, 贾艳虹, 陈辉, 李斌, 何辉. 硝酸中二氧化铀溶解行为与机理研究进展[J]. 无机盐工业, 2024, 56(9): 34-43.
[8]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[9]	李曌, 尹优优, 刘晨辉, 王访, 高冀芸. 二维碳化钛/氧化锌纳米颗粒的制备及其乙醇气敏性能研究[J]. 无机盐工业, 2024, 56(8): 33-39.
[10]	孙岚, 谌世英, 杨柳絮, 牛依明, 赵澳楠. 镁渣固定磷石膏中可溶磷的基础研究[J]. 无机盐工业, 2024, 56(8): 92-98.
[11]	胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.
[12]	叶芬, 成昊, 向媛, 刘松, 石维. 利用电解锰渣制备陶瓷骨料及在混凝土中的应用[J]. 无机盐工业, 2024, 56(6): 127-132.
[13]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.
[14]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[15]	李裕兴, 张金才, 程芳琴. 多种晶型纳米碳酸钙制备及生长机理的研究进展[J]. 无机盐工业, 2024, 56(5): 1-10.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
