转晶剂对不同工业石膏制备α-半水石膏的影响

doi:10.19964/j.issn.1006-4990.2023-0283

摘要/Abstract

摘要：

磷石膏和脱硫石膏是堆存量最大的工业固废石膏，将其转化为半水石膏作为建筑胶凝材料是最主要的资源化利用途径。采用蒸压法制备α-半水石膏，以磷石膏和脱硫石膏为原料，天然石膏作为对照组，探究了十二烷基苯磺酸钠（SDBS）、硫酸铝［Al₂（SO₄）₃］、复合转晶剂CM（硫酸铝、柠檬酸钠）对α-半水石膏晶体形貌的调控作用及其强度的影响。结果表明，于135 ℃下蒸压5 h，3种石膏均能稳定制备α-半水石膏，3种转晶剂对于半水石膏物相组成无影响，同时0.4%（质量分数）CM能够有效降低晶体的长径比；通过t检验法检测，转晶剂对脱硫石膏、天然石膏制备的α-半水石膏的抗压强度有显著性增强作用，α-半水石膏的抗压强度增加2倍以上，分别为13.59 MPa和17.45 MPa。而转晶剂对以磷石膏为原料制备的α-半水石膏的强度没有明显作用。脱硫石膏和天然石膏在0.4%CM的调控下晶体长径比降低，抗压、抗折强度显著提升，而磷石膏由于其杂质影响，转晶剂的作用效果不明显，研究结果可为工业石膏的工业化生产提供一定的理论指导。

关键词: 磷石膏, 脱硫石膏, α-半水石膏, 转晶剂, 强度

Abstract:

Phosphogypsum and desulfurization gypsum are industrial solid wastes with the largest storage capacity，and transforming them into hemihydrate gypsum as building materials is the best way for resource recycle.The α-hemihydrates gypsum was obtained by autoclave method from different industrial gypsum including desulfurized gypsum（FGD），phosphogypsum（PG） and natural gypsum（NG） as a control group.The effects of crystal modifiers including sodium dodecyl benzene sulfonate（SDBS），aluminum sulfate［Al₂（SO₄）₃］and compound crystal modifier（CM） on the morphology and strength of α-hemihydrates gypsum were investigated.The results showed that under autoclaved pressure at 135 ℃ for 5 h，α-hemihydrate gypsum could be prepared by three types of gypsum stably，three types of crystal modifiers had no impact on the phase composition of hemihydrate gypsum.0.4%CM could reduce the aspect ratio of crystals effectively.Based on T-test，the crystal modifiers had significant enhancing effect on the compression strength of α-hemihydrate gypsum prepared from FGD and NG，which was increased by more than 2 times to 13.59 MPa and 17.45 MPa，respectively.However，the strength of α-hemihydrates gypsum prepared by PG had no obvious change by adding crystal modifiers.The results exhibited that 0.4%CM could reduce the aspect ratio of crystals and improved compressive and flexural strength significantly of α-hemihydrates gypsum prepared from FGD and NG.The crystal modifier had no obvious impact on α-hemihydrates gypsum prepared from PG due to impurities.The results of the study provided a certain degree of theoretical guidance for the industrial production of different gypsum.

Key words: phosphogypsum, desulfurization gypsum, α-hemihydrates gypsum, crystal modifier, mechanical strength

中图分类号:

TQ177.3

王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.

WANG Peixiong, GONG Xiaomei, DING Jiaqi, CAO Hong. Effect of crystal modifier on preparation of α-hemihydrates gypsum from industrial gypsum[J]. Inorganic Chemicals Industry, 2024, 56(4): 112-117.

图/表 7

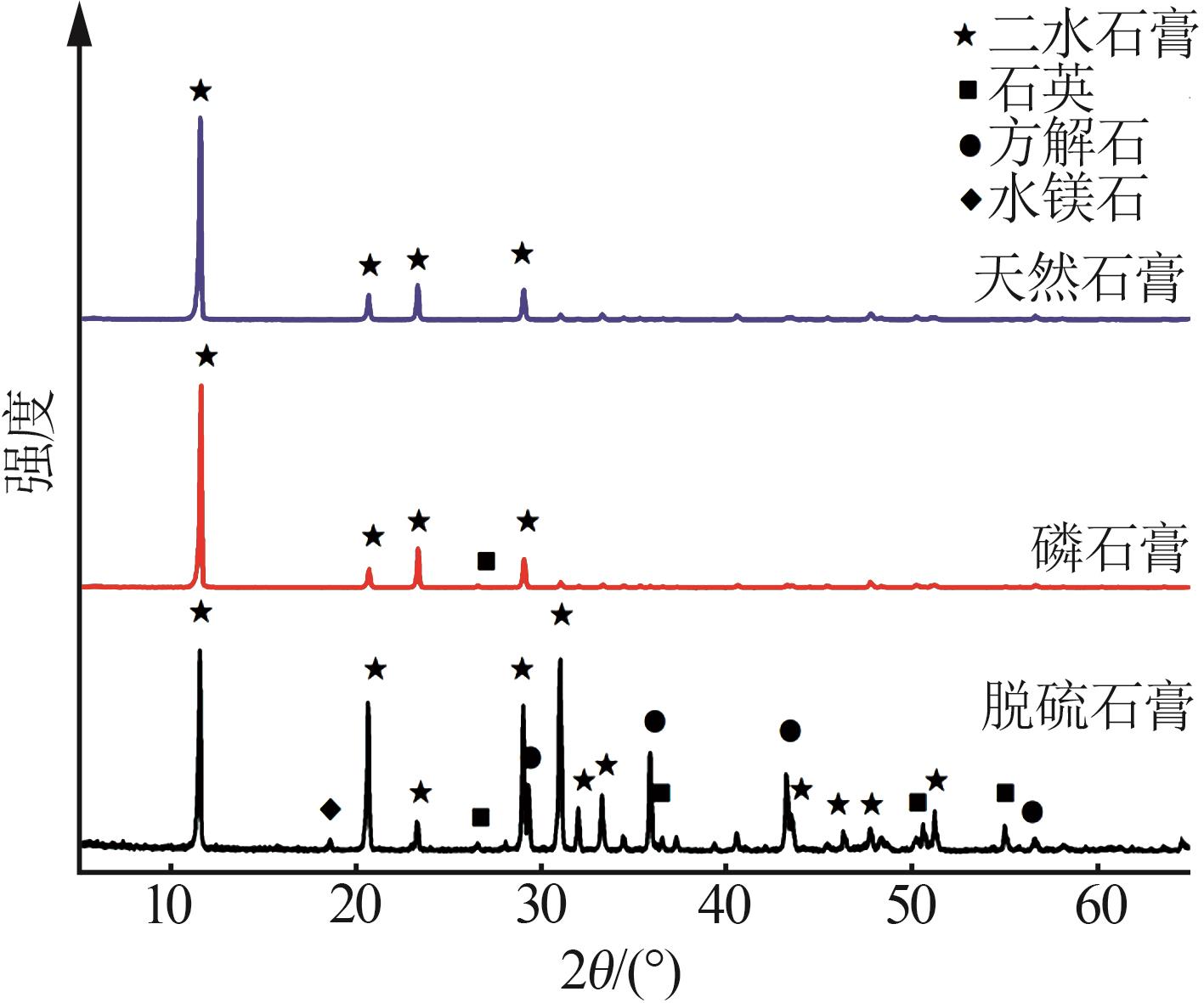

图1

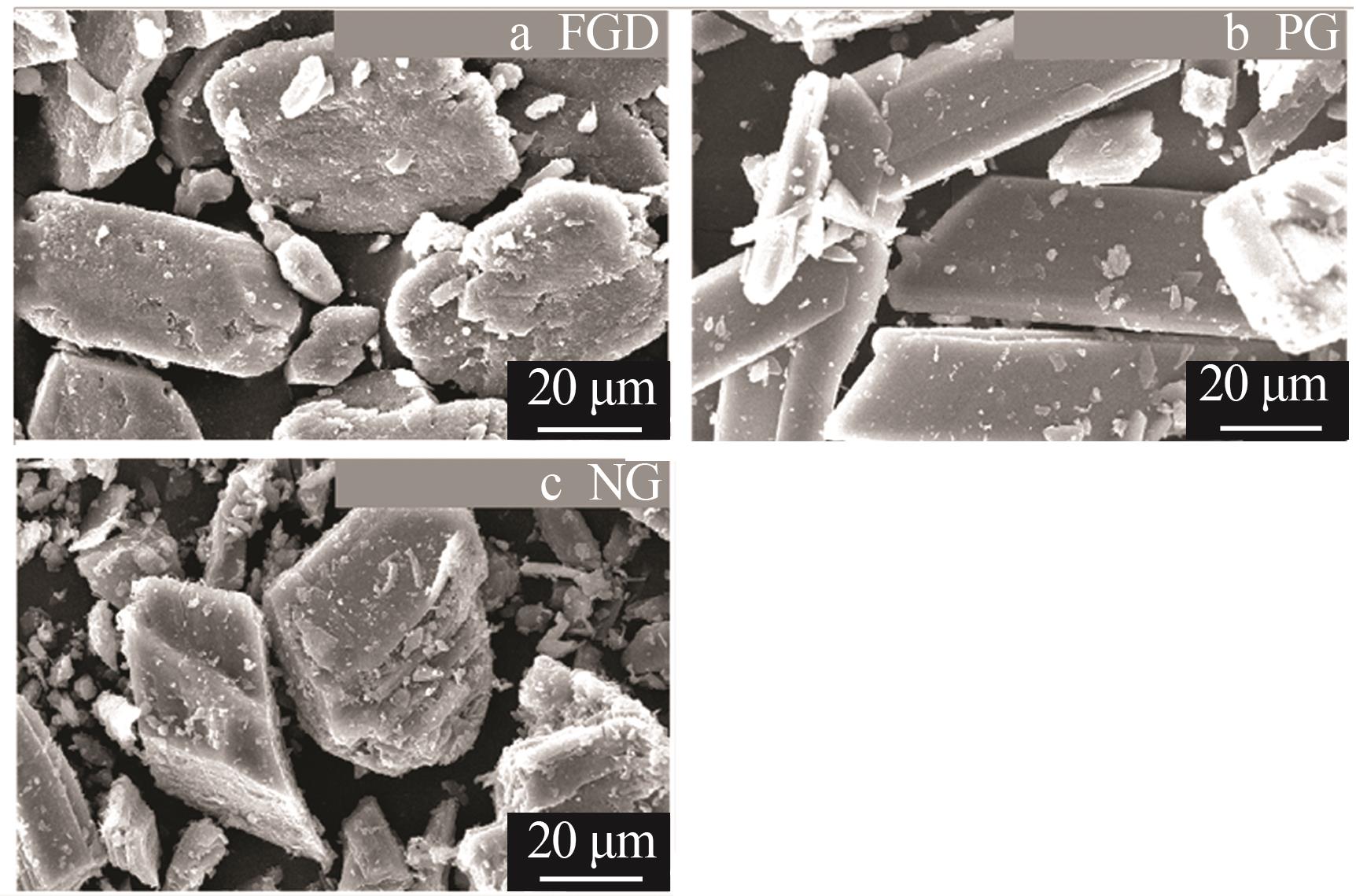

图2

表1

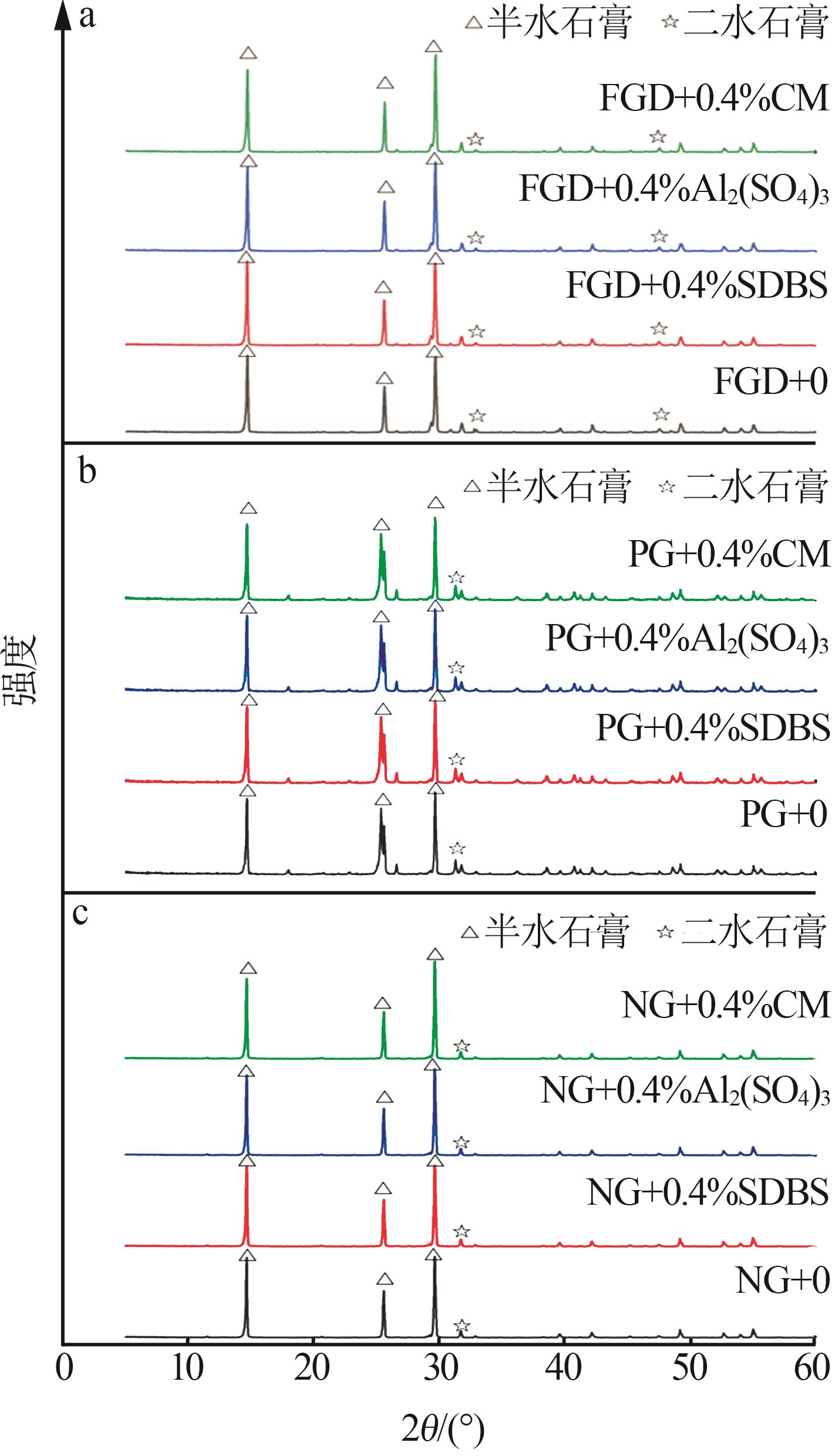

图3

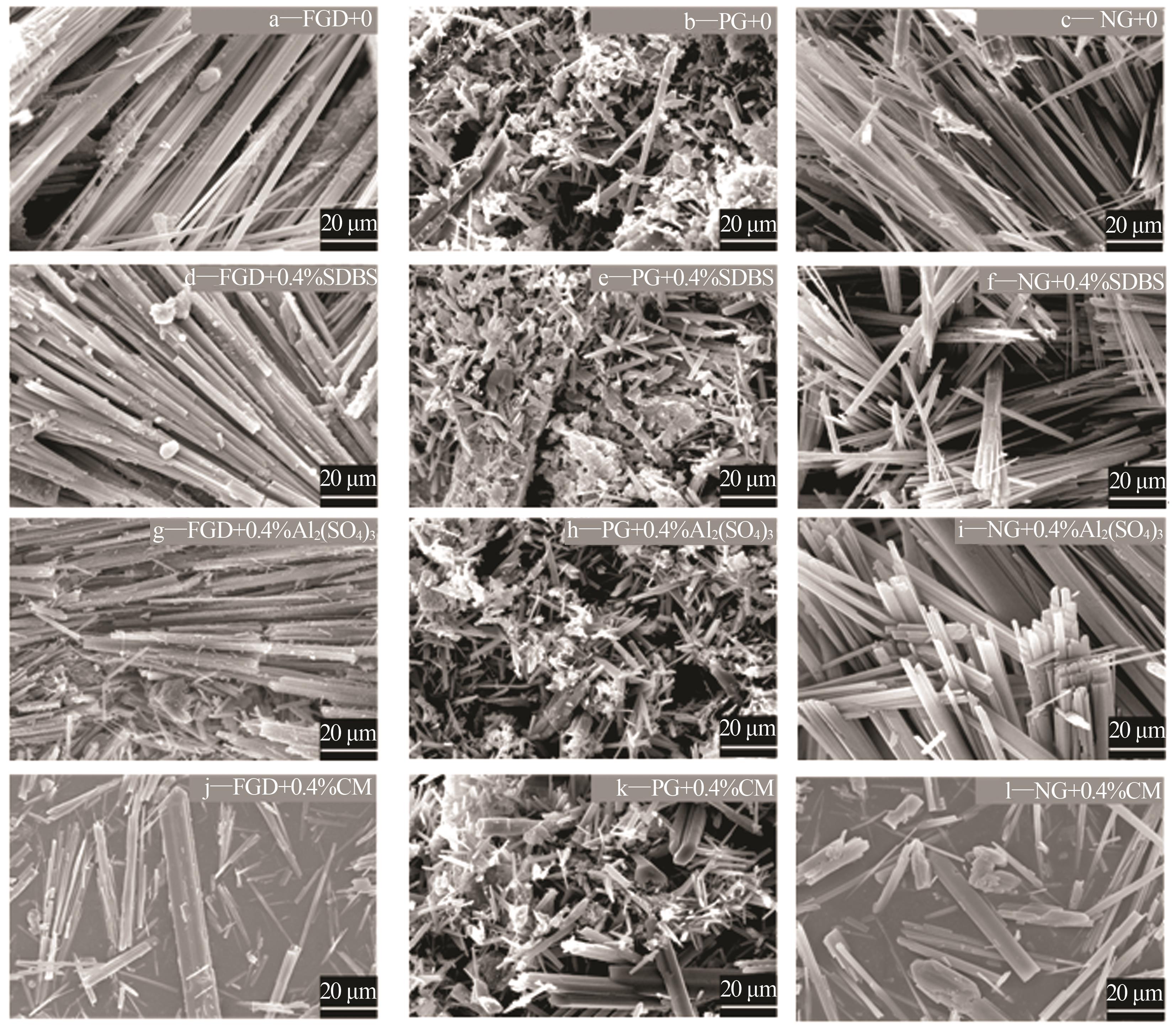

图4

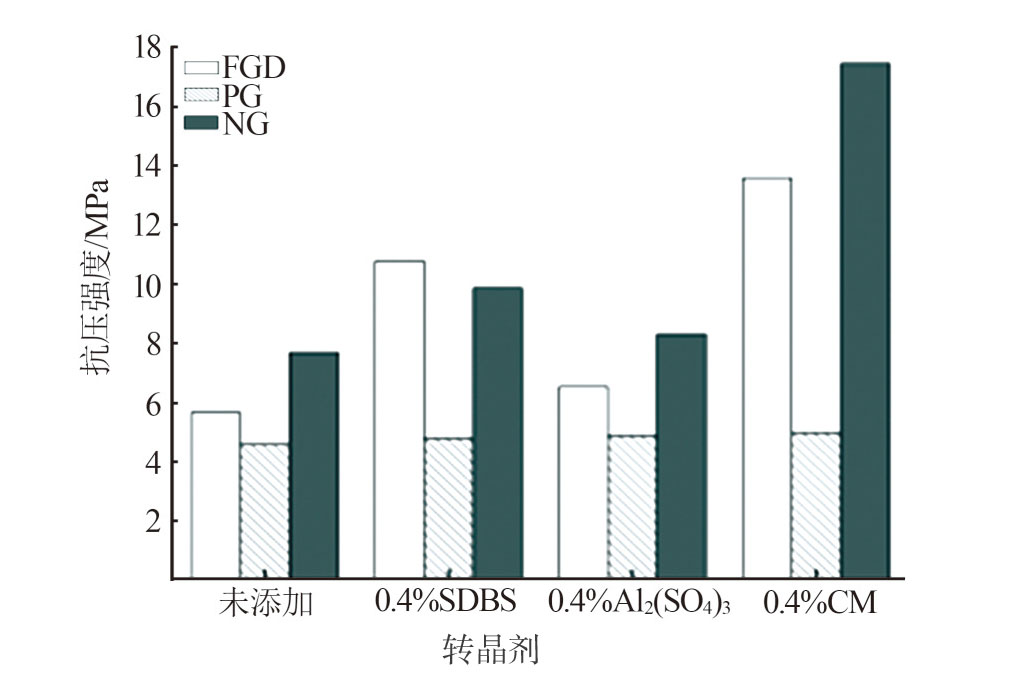

图5

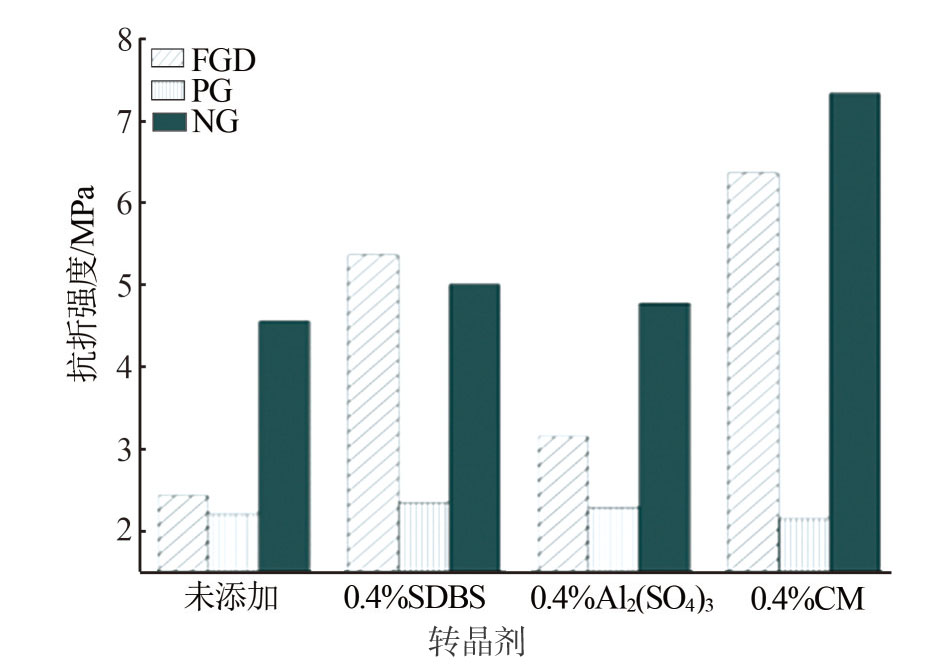

图6

参考文献 24

1	刘林程，左海滨，许志强. 工业石膏的资源化利用途径与展望［J］. 无机盐工业， 2021， 53（10）：1-9.
	LIU Lincheng， ZUO Haibin， XU Zhiqiang. Resource utilization approach of industrial gypsum and its prospect［J］. Inorganic Chemicals Industry， 2021， 53（10）：1-9.
2	党红明. 磷化工生产与烟气脱硫协同利用工业副产石膏［J］. 化工环保， 2022， 42（6）：728-731.
	DANG Hongming. Utilization of industrial by-product gypsum by combining phosphorus chemical production and flue gas desulfurization［J］. Environmental Protection of Chemical Industry， 2022， 42（6）：728-731.
3	崔荣政. 2021年我国磷石膏综合利用现状及建议［J］. 磷肥与复肥， 2022， 37（11）：1-3.
	CUI Rongzheng. Status of comprehensive utilization of phosphogypsum in China in 2021 and suggestions［J］. Phosphate & Compound Fertilizer， 2022， 37（11）：1-3.
4	周登峰，单双明，杨瑞东，等. 磷石膏高温高压实验及其改性［J］. 高压物理学报， 2021， 35（3）：18-24.
	ZHOU Dengfeng， SHAN Shuangming， YANG Ruidong， et al. High temperature and high pressure experiment and modification of phosphogypsum［J］. Chinese Journal of High Pressure Physics， 2021， 35（3）：18-24.
5	纪罗军，赵红林. 从循环经济角度看工业副产石膏的资源化利用［J］. 硫酸工业， 2021（9）：1-8.
	JI Luojun， ZHAO Honglin. Resource utilization of industrial by-product gypsum from the perspective of circular economy［J］. Sulphuric Acid Industry， 2021（9）：1-8.
6	GUAN Qingjun， SUI Ying， ZHANG Fang， et al. Preparation of α-calcium sulfate hemihydrate from industrial by-product gypsum：A review［J］. Physicochemical Problems of Mineral Processing， 2020， 57（1）：168-181.
7	LI Xianbo， ZHANG Qin， SHEN Zhihui， et al. L-aspartic acid：A crystal modifier for preparation of hemihydrate from phosphogypsum in CaCl₂ solution［J］. Journal of Crystal Growth， 2019， 511：48-55. doi: 10.1016/j.jcrysgro.2019.01.027
8	GHOLAMI M， KHAKPOUR Z. Manufacturing of new potential plaster molds for slip casting of alumina nanoparticles［J］. Journal of the Australian Ceramic Society， 2019， 55（3）：633-637. doi: 10.1007/s41779-018-0272-6
9	RONG Kuanwei， LAN Wentao， LI Hongyan. Industrial experiment of goaf filling using the filling materials based on hemihydrate phosphogypsum［J］. Minerals， 2020， 10（4）：324. doi: 10.3390/min10040324
10	李德星，郭荣鑫，林志伟，等. 磷石膏制备α-半水石膏的研究现状［J］. 硅酸盐通报， 2022， 41（3）：860-869.
	LI Dexing， GUO Rongxin， LIN Zhiwei， et al. Research status of preparation of α-hemihydrate gypsum from phosphogypsum［J］. Bulletin of the Chinese Ceramic Society， 2022， 41（3）：860-869.
11	MA Baoguo， LU Wenda， SU Ying， et al. Synthesis of α-hemihydrate gypsum from cleaner phosphogypsum［J］. Journal of Cleaner Production， 2018， 195：396-405. doi: 10.1016/j.jclepro.2018.05.228
12	WANG Xiao， JIN Biao， XU Zhuoyue， et al. Effects of AlCl₃ on the crystal morphology of calcium sulfate whisker prepared from FGD gypsum［J］. IOP Conference Series：Materials Science and Engineering， 2019， 472： 012005.
13	WANG Jing， FAN Saiying， HOU Sichao， et al. Effects of cationic polyacrylamide on hydrothermal formation of ultralong α-CaSO₄·0.5H₂O whiskers［J］. Crystal Research and Technology， 2019， 54（4）：1800224. doi: 10.1002/crat.v54.4
14	MI Yang， CHEN Deyu， WANG Shuzhou. Utilization of phosphogypsum for the preparation of α-calcium sulfate hemihydrate in chloride-free solution under atmospheric pressure［J］. Journal of Chemical Technology & Biotechnology， 2018， 93（8）：2371-2379. doi: 10.1002/jctb.2018.93.issue-8
15	LI Haoxin， ZHANG Hui， LI Lin， et al. Utilization of low-quality desulfurized ash from semi-dry flue gas desulfurization by mixing with hemihydrate gypsum［J］. Fuel， 2019， 255：115783. doi: 10.1016/j.fuel.2019.115783
16	CAMARINI G， PINTO M C C， DE MOURA A G， et al. Effect of citric acid on properties of recycled gypsum plaster to building components［J］. Construction and Building Materials， 2016， 124：383-390. doi: 10.1016/j.conbuildmat.2016.07.112
17	JIA Ruiquan， WANG Qiang， LUO Ting. Reuse of phosphogypsum as hemihydrate gypsum：The negative effect and content control of H₃PO₄ ［J］. Resources，Conservation and Recycling， 2021， 174：105830.
18	朱庚杰，朱万成，齐兆军，等. 固废基充填胶凝材料配比分步优化及其水化胶结机理［J］. 工程科学学报， 2023， 45（8）：1304-1315.
	ZHU Gengjie， ZHU Wancheng， QI Zhaojun， et al. Step optimization of a solid waste-based binder for backfill and a study on hydration and cementation mechanism［J］. Chinese Journal of Engineering， 2023， 45（8）：1304-1315.
19	琚永健，倪文，李颖，等. 精炼渣-转炉渣-矿渣-脱硫石膏胶凝材料组成优化及协同作用机理研究［J］. 河北科技大学学报， 2022， 43（2）：211-220.
	JU Yongjian， NI Wen， LI Ying， et al. Study on composition optimization and synergistic mechanism of cementitious materials of refining slag，converter slag，blast furnace slag and desulfurized gypsum［J］. Journal of Hebei University of Science and Technology， 2022， 43（2）：211-220.
20	张太玥，谢凡，郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究［J］. 无机盐工业， 2022， 54（9）：136-142.
	ZHANG Taiyue， XIE Fan， GUO Junyuan. Study on performance optimization and mechanism of phosphogypsum based composite cementitious materials［J］. Inorganic Chemicals Industry， 2022， 54（9）：136-142.
21	郝建英，胡涛，程冠吉，等. 脱硫石膏掺杂氧化锌转晶制备高性能建筑石膏［J］. 无机盐工业， 2022， 54（6）：96-101.
	HAO Jianying， HU Tao， CHENG Guanji， et al. Preparation of high-performance building gypsum by desulfurization gypsum doped with ZnO crystal transformation［J］. Inorganic Chemicals Industry， 2022， 54（6）：96-101.
22	DUAN Zhengyang， LI Jianxi， LI Tianguo， et al. Influence of crystal modifier on the preparation of α-hemihydrate gypsum from phosphogypsum［J］. Construction and Building Materials， 2017， 133：323-329. doi: 10.1016/j.conbuildmat.2016.12.060
23	江瀚宁，李玉平，王志云，等. 硫酸铝、草酸钾及其共混物对α-半水石膏制备及性能的影响［J］. 无机盐工业， 2022， 54（10）：121-126.
	JIANG Hanning， LI Yuping， WANG Zhiyun， et al. Effect of potassium oxalate and aluminum sulfate and their compounds on preparation and properties of α-hemihydrate gypsum［J］. Inorganic Chemicals Industry， 2022， 54（10）：121-126.
24	陈金文，易芸，张慧，等. 蒸压参数与杂质对磷石膏制备α-半水石膏的影响［J］. 无机盐工业， 2022， 54（3）：91-96.
	CHEN Jinwen， YI Yun， ZHANG Hui， et al. Effect of autoclave parameters and impurities on preparation of α-hemihydrate gypsum from phosphogypsum［J］. Inorganic Chemicals Industry， 2022， 54（3）：91-96.

石膏	w （SO₃）	w （CaO）	w （SiO₂）	w （P₂O₅）	w （Al₂O₃）	w （K₂O）
FGD	48.69	31.88	1.55	—	1.32	0.06
PG	39.61	32.91	11.91	1.06	0.60	0.17
NG	45.60	37.52	0.10	—	—	—
石膏	w （Fe₂O₃）	w （TiO₂）	w （MgO）	w （SrO）	w （PbO）	w （ZrO₂）	烧失量
FGD	1.69	—	1.32	—	—	—	13.49
PG	0.08	0.07	0.07	0.05	0.03	0.03	13.41
NG	0.02	—	0.02	0.02	—	—	16.72

[1]	王升昌, 郝建英, 陈佳宁, 田博. 添加硫酸铝钾煅烧对脱硫石膏制备建筑石膏性能的影响[J]. 无机盐工业, 2024, 56(4): 105-111.
[2]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[3]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[4]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.
[5]	杨凤玲, 乔国鑫, 杨普, 任磊, 王琼, 吴海滨, 程芳琴. 脱硫石膏制备α-半水石膏研究进展及应用[J]. 无机盐工业, 2024, 56(2): 11-20.
[6]	王艳语, 谷守玉, 侯翠红, 井红权, 关红玲, 张晖. 磷石膏配料碳热熔融还原硫逸出及熔渣物相分析[J]. 无机盐工业, 2024, 56(2): 86-94.
[7]	邓华, 侯硕旻, 李中军, 徐港, 池汝安, 习本军. 磷石膏综合利用现状及展望[J]. 无机盐工业, 2024, 56(1): 1-8.
[8]	夏桂英, 杨柳春, 袁治冶. 硫酸直接浸出磷石膏中稀土元素的研究[J]. 无机盐工业, 2024, 56(1): 107-113.
[9]	李强, 由晓敏, 佘雪峰, 姜泽毅, 薛庆国, 王静松. 焙烧温度与碳结构对钙碳球团抗压强度的影响[J]. 无机盐工业, 2023, 55(9): 43-49.
[10]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[11]	李恒, 张晖, 资学民. 磷石膏煅烧工艺进展分析[J]. 无机盐工业, 2023, 55(6): 27-35.
[12]	张磊, 李蒙, 向文国, 胡骏, 陈时熠, 段伦博. 磷石膏循环流化床煅烧分解工艺可行性分析[J]. 无机盐工业, 2023, 55(6): 85-91.
[13]	杨悦, 朱干宇, 张建波, 孟子衡, 刘鑫辉, 杨靖, 颜坤, 彭宗贵, 王秋剑, 李会泉. 电石渣旋流分离制备脱硫剂及副产石膏研究[J]. 无机盐工业, 2023, 55(5): 78-84.
[14]	MURZATAEV Asan, 肖诗豪, 付汝松, 安红芳, 孔德文, 王玲玲. 基于正交试验的泡沫脱硫石膏基复合材料性能研究[J]. 无机盐工业, 2023, 55(4): 92-96.
[15]	徐丽, 房可能, 毕永香, 杨敏, 陈前林. 改性粒状硫酸钙制备及其在聚氯乙烯中的应用[J]. 无机盐工业, 2023, 55(3): 104-112.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
