矿粉和生石灰高温改性对磷石膏水泥基材料性能影响

doi:10.19964/j.issn.1006-4990.2023-0408

无机盐工业 ›› 2024, Vol. 56 ›› Issue (6): 94-101.doi: 10.19964/j.issn.1006-4990.2023-0408

矿粉和生石灰高温改性对磷石膏水泥基材料性能影响

屠艳平¹^,²(), 白登显¹^,², 程书凯¹^,², 谢俊杰¹^,², 黄志良³, 陈国夫⁴()

^1.武汉工程大学土木工程与建筑学院，湖北武汉 430073
^2.湖北省绿色土木工程材料与结构工程研究中心，湖北武汉 430073
^3.武汉工程大学材料科学与工程学院，湖北武汉 430074
^4.广安职业技术学院建筑工程学院，四川广安 638500

收稿日期:2023-08-10 出版日期:2024-06-10 发布日期:2024-06-20
通讯作者: 陈国夫（1999— ），男，硕士，助教，研究方向为固废资源化利用；E-mail：1330250291@qq.com。
作者简介:屠艳平（1977— ），女，博士，副教授，研究方向为再生混凝土资源化应用；E-mail：121552188@qq.com。
基金资助:
国家自然科学基金项目(52208286);湖北三峡实验室项目(SC211011);武汉工程大学科学研究基金项目(K2021031);武汉工程大学研究生教育创新基金资助项目(CX2023338)

Effect of high temperature modification of mineral powder and quicklime on properties of phosphogypsum cement based materials

TU Yanping¹^,²(), BAI Dengxian¹^,², CHENG Shukai¹^,², XIE Junjie¹^,², HUANG Zhiliang³, CHEN Guofu⁴()

^1.School of Civil Engineering and Architecture，Wuhan Institute of Technology，Wuhan 430073，China
^2.Hubei Engineering research Center of Green Civil Engineering Materials and Structures，Wuhan 430073，China
^3.School of Materials Science and Engineering，Wuhan Institute of Technology，Wuhan 430074，China
^4.School of Civil Engineering，Guang′an Vocational & Technical College，Guang′an 638500，China

Received:2023-08-10 Published:2024-06-10 Online:2024-06-20

摘要/Abstract

摘要：

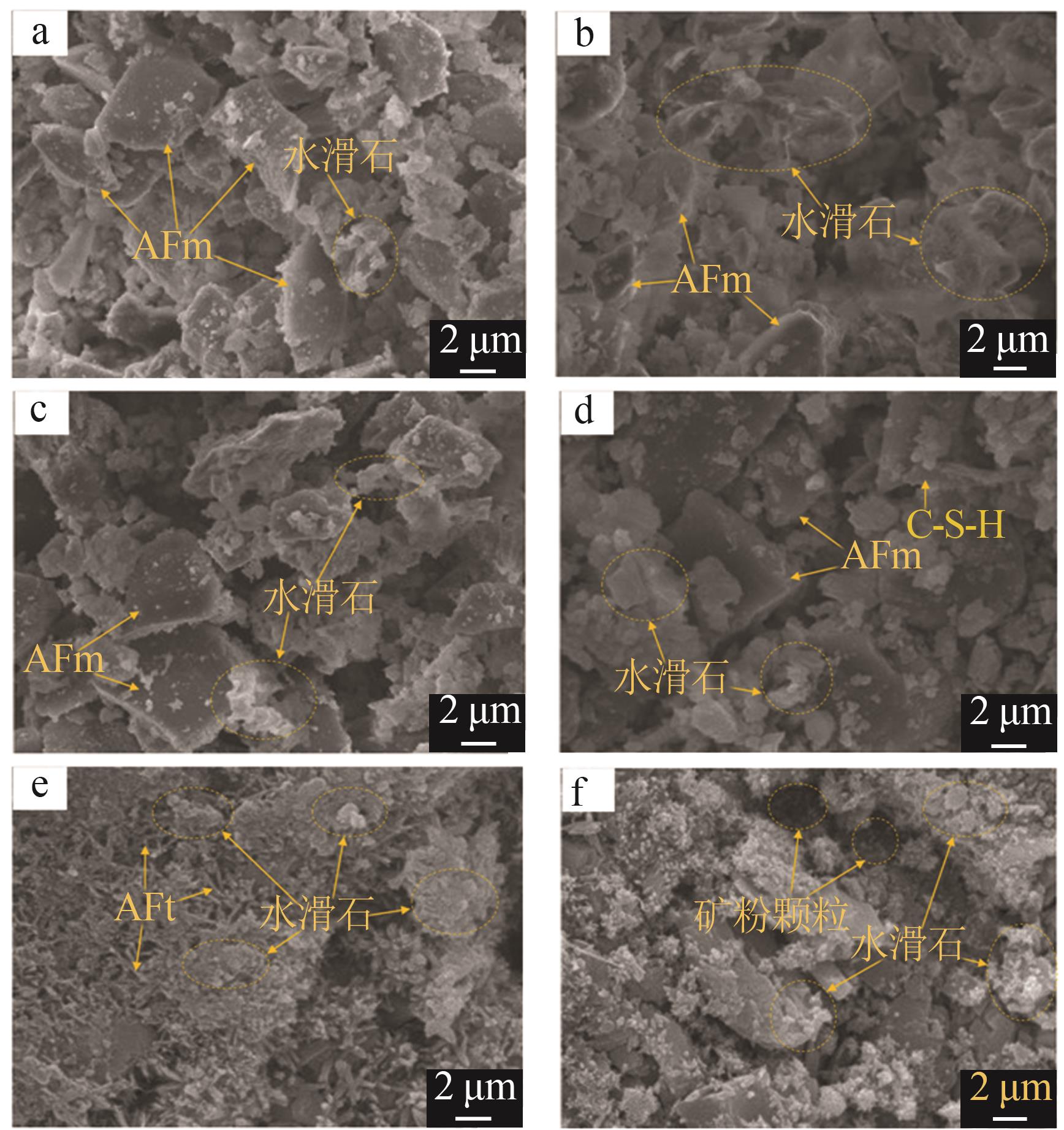

由于磷石膏中杂质不可避免地掺入，导致磷石膏的质量较差，进一步阻碍了磷石膏的应用。通过使用磷石膏和硅酸盐水泥作为原料，探究生石灰高温改性磷石膏对水泥基材料强度的影响，进而研究矿粉对大掺量磷石膏水泥基材料强度不足和凝结过快等缺陷的改善效果，最后采用XRD和SEM分析了磷石膏水泥基材料的水化产物，探明生石灰和矿粉对磷石膏水泥基材料性能的改善机理。结果表明，生石灰在高温下可以成功地消除磷石膏中的酸性杂质，提升胶凝材料的强度，综合考虑环保性和强度性能，生石灰的最佳掺量为2%。矿粉的掺入可以进一步提高胶凝材料的强度，延缓磷石膏水泥基材料的初终凝时间，随着矿粉掺量的持续增加，胶凝材料在28 d时的强度呈现出先增大后减小的趋势。综合考虑各项性能，矿粉的最佳掺量为20%。此外，在掺加矿粉后，胶凝材料在28 d的微观形貌中生成了相互交织的水滑石，其结构稳定有利于磷石膏水泥基胶凝材料力学性能的发展。

关键词: 磷石膏, 生石灰, 改性机理, 矿粉, 水泥胶砂

Abstract:

Due to the inevitable incorporation of impurities in phosphogypsum，its quality is poor，which further hinders the application of phosphogypsum.The effect of quicklime high-temperature modified phosphogypsum on the strength of cement-based materials was explored by using phosphogypsum and Portland cement as raw materials，and then the improvement effect of mineral powder on the defects of insufficient strength and rapid coagulation of high amount phosphogypsum cement-based materials was studied.Finally，XRD and SEM were used to analyze the hydration products of phosphogypsum cement-based materials，and the improvement mechanism of quicklime and mineral powder on the performance of phosphogypsum cement-based materials was revealed.The results showed that quicklime could successfully eliminate acid impurities in phosphogypsum at high temperature，improve the strength of the cementitious material，and taking into account the environmental protection and strength properties，the optimal amount of quicklime was 2%.The addition of mineral powder could further improve the strength of the cementitious material，delay the initial and final setting time of phosphogypsum cement-based material.With the continuous increase of mineral powder content，the strength of the cementitious material showed a trend of first increase and then decreased at 28 d.Taking into account all aspects of performance，the optimal amount of mineral powder was 20%.In addition，after adding mineral powder，the cementitious material generated interlaced hydroxylapatite in the microstructure at 28 d，which was structurally stable and conducive to the development of mechanical properties of phosphogypsum cement-based materials.

Key words: phosphogypsum, quicklime, modification mechanism, mineral powder, cement mortar

中图分类号:

TQ126.3

屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.

TU Yanping, BAI Dengxian, CHENG Shukai, XIE Junjie, HUANG Zhiliang, CHEN Guofu. Effect of high temperature modification of mineral powder and quicklime on properties of phosphogypsum cement based materials[J]. Inorganic Chemicals Industry, 2024, 56(6): 94-101.

图/表 12

表1

表2

表3

图1

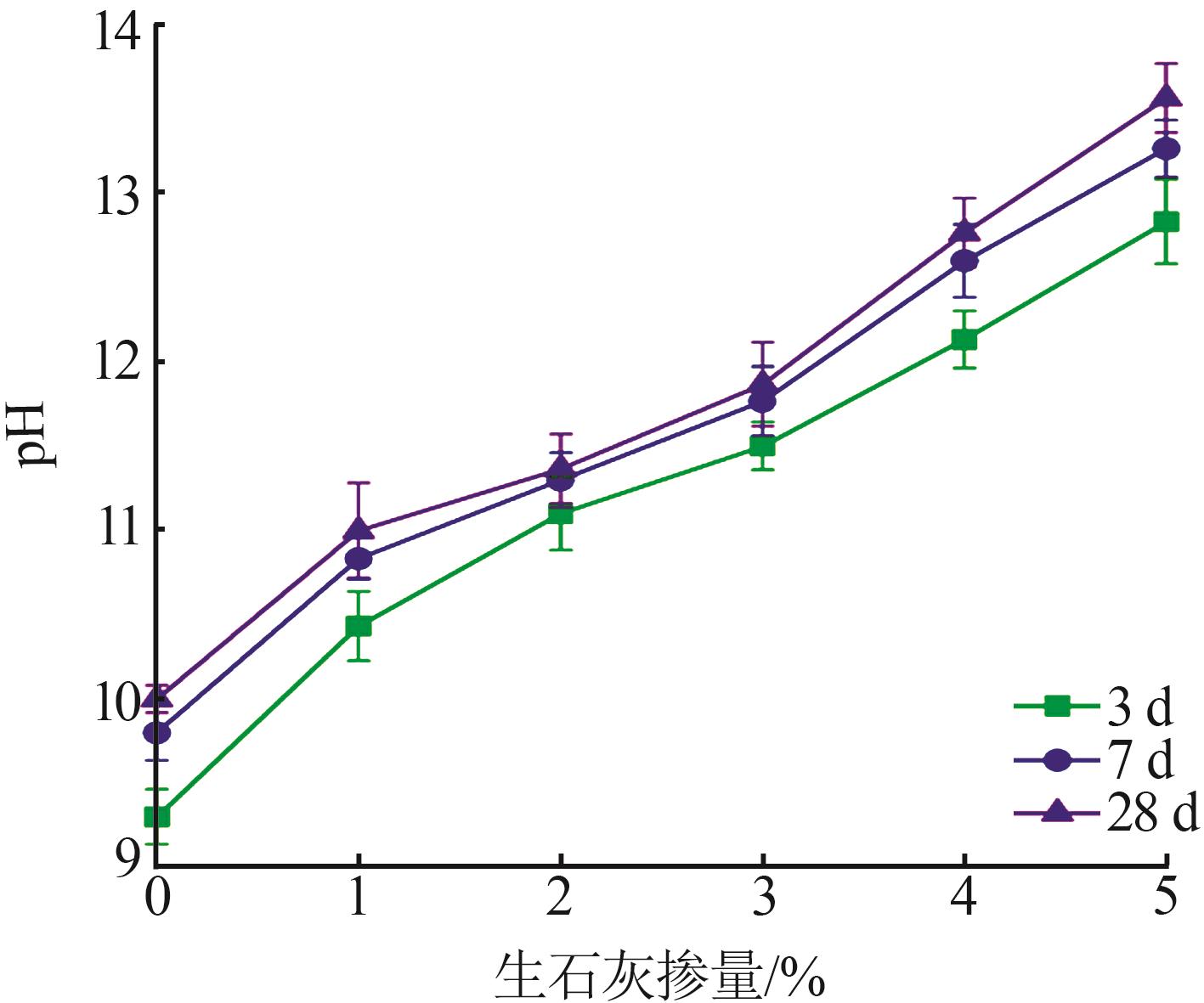

图2

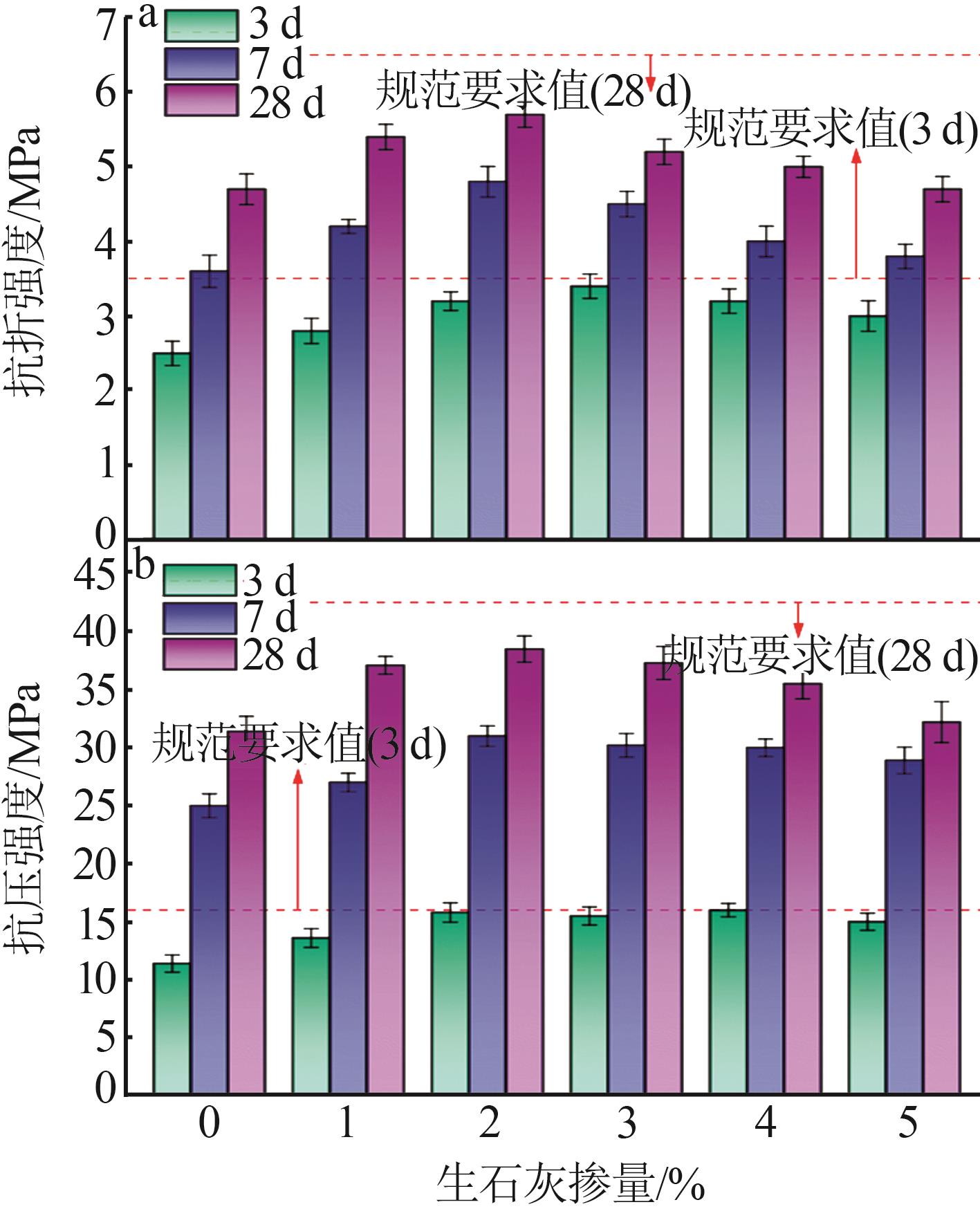

图3

图4

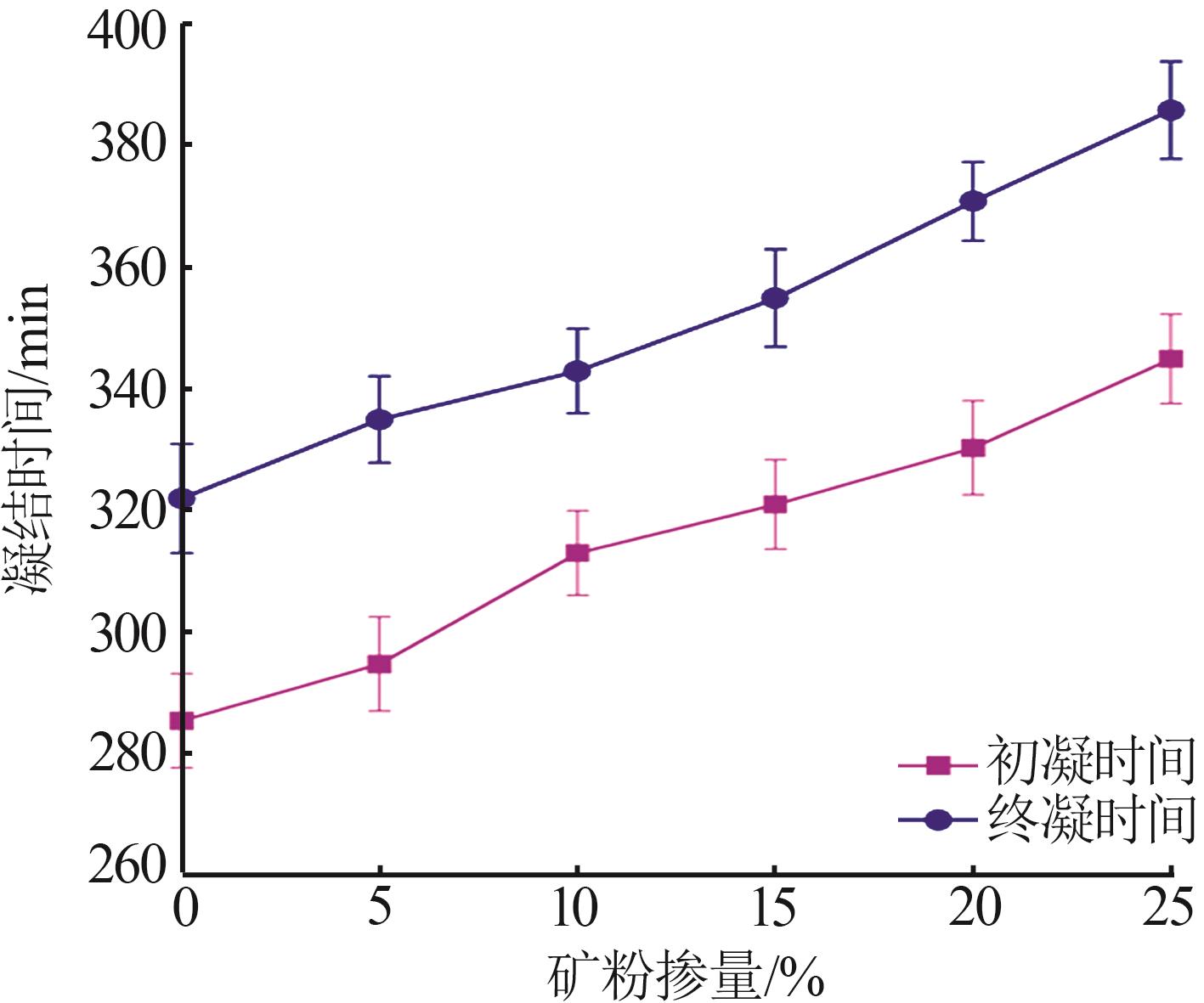

图5

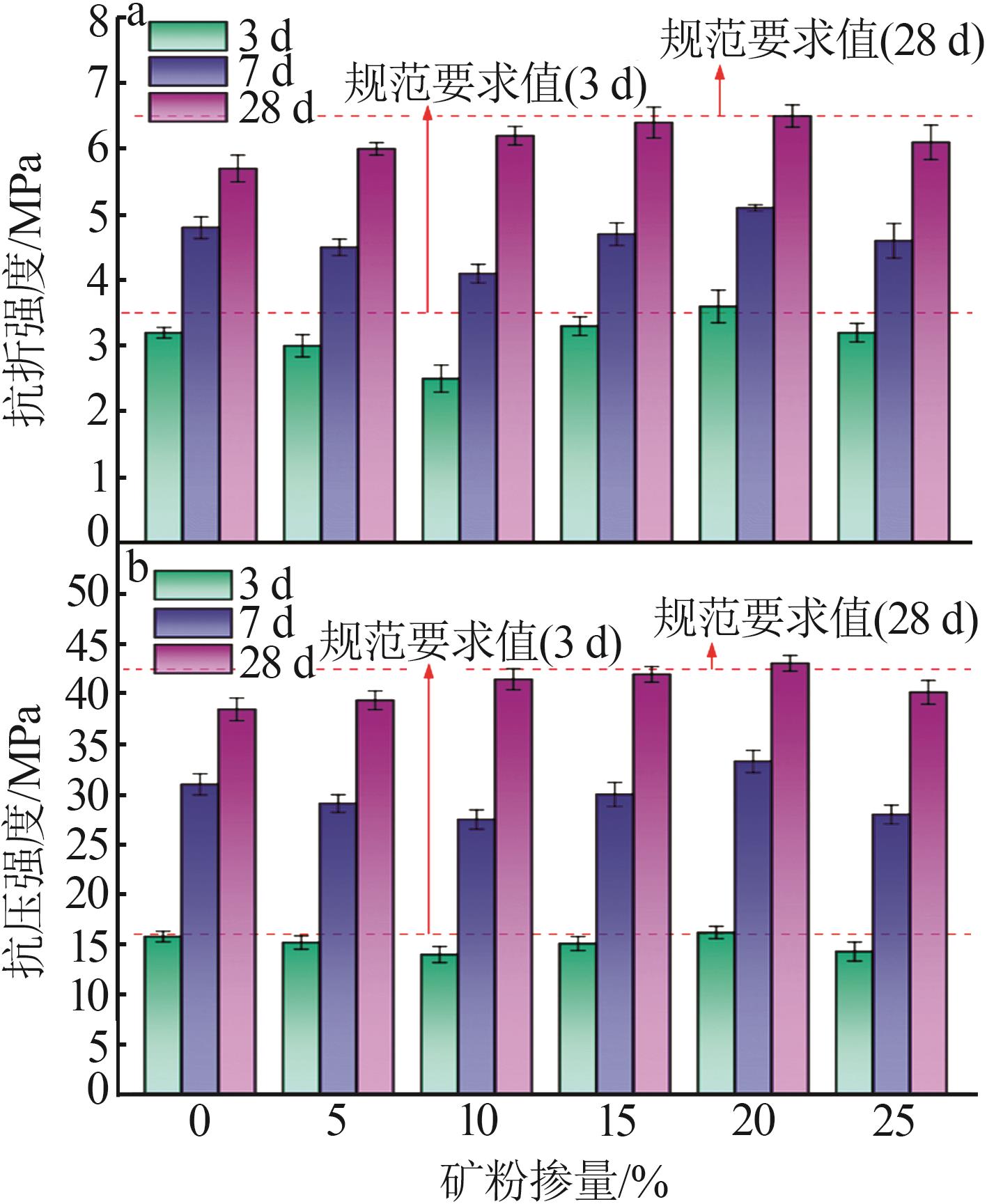

图6

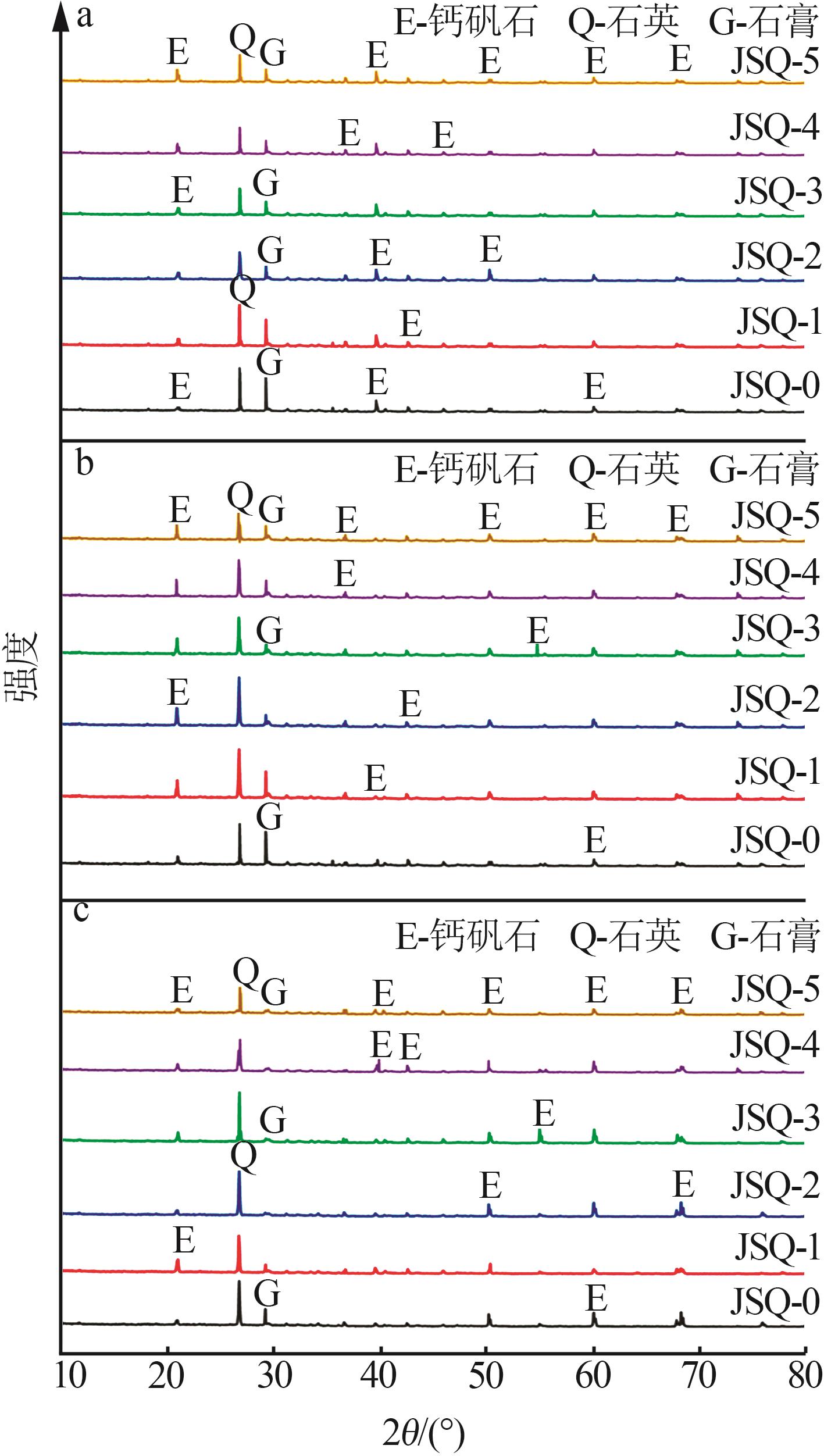

图7

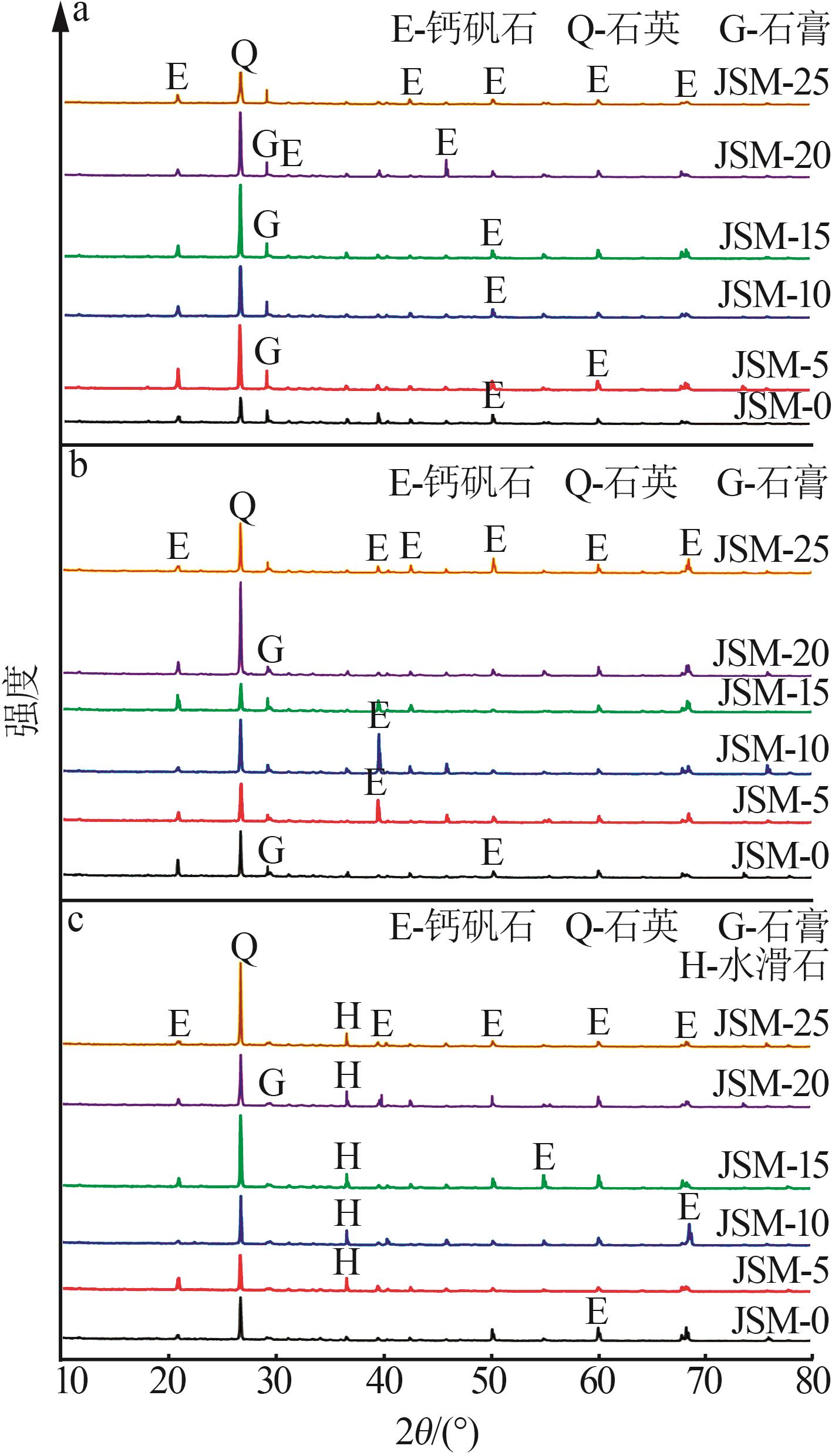

图8

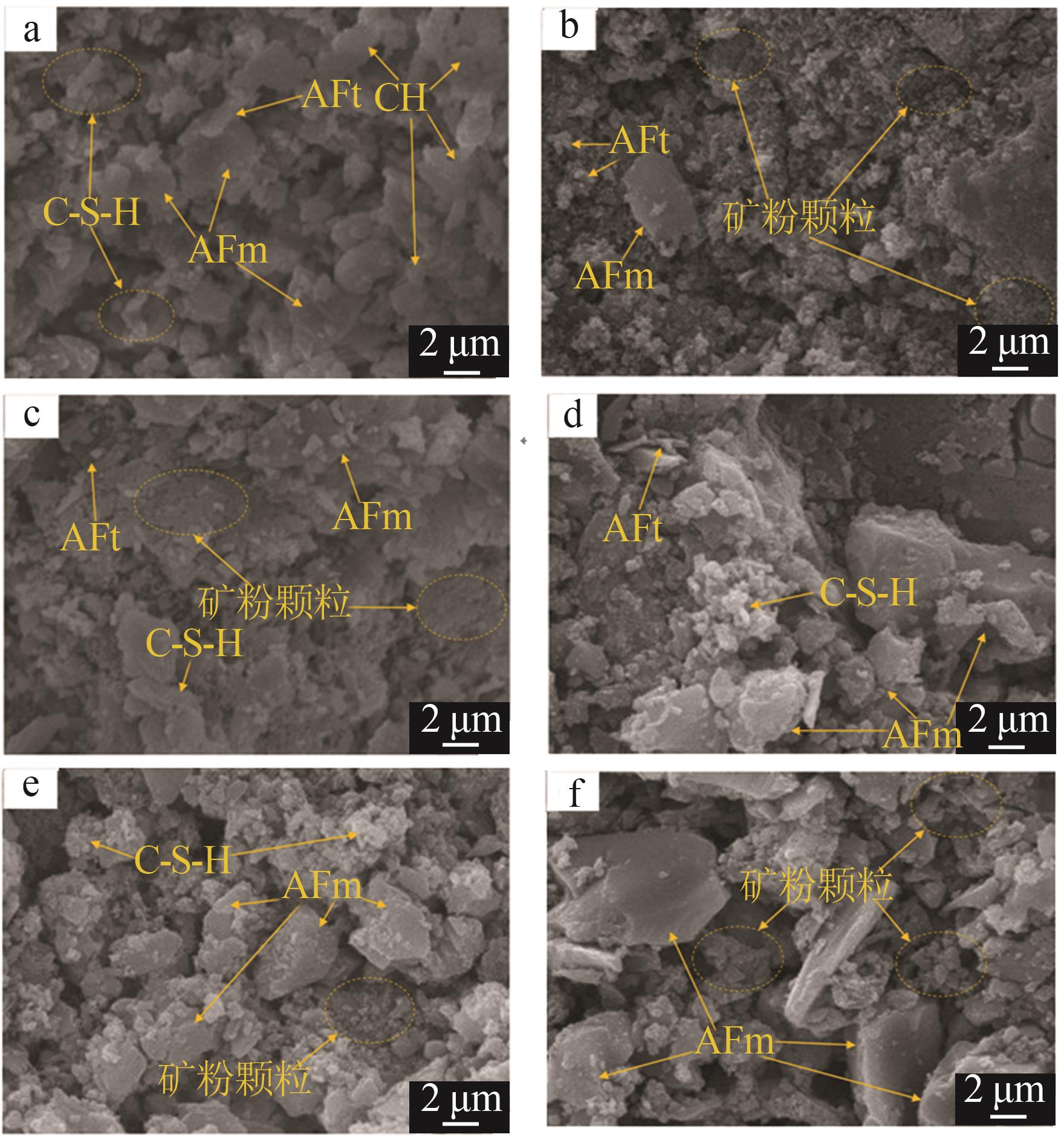

图9

参考文献 17

1	董泽，翟延波，任志威，等.磷石膏建材资源化利用研究进展［J］.无机盐工业，2022，54（4）：5-9.
	DONG Ze， ZHAI Yanbo， REN Zhiwei，et al.Research progress on phosphogypsum utilization in building materials［J］.Inorganic Che-Industry micals，2022，54（4）：5-9.
2	吴浩，韩超南，汤昱.我国磷石膏资源化利用研究进展［J］.现代化工，2023，43（3）：18-21.
	WU Hao， HAN Chaonan， TANG Yu.Research progress on reutilization of phosphogypsum in China［J］.Modern Chemical Industry，2023，43（3）：18-21.
3	ROSALES J， PÉREZ S M， CABRERA M，et al.Treated phosphogypsum as an alternative set regulator and mineral addition in cement production［J］.Journal of Cleaner Production，2020，244：118752.
4	周诗彤.磷对磷石膏胶结充填体材料性能和环境行为影响研究［D］.长沙：中南大学，2022.
	ZHOU Shitong.Effect of phosphorus on the material properties and environmental behavior of phosphogypsum-based cemented backfill［D］.Changsha：Central South University，2022.
5	杜明霞，王进明，董发勤，等.磷石膏资源化利用研究进展［J］.矿产保护与利用，2020，40（3）：121-126.
	DU Mingxia， WANG Jinming， DONG Faqin，et al.Research progress on resource utilization of phosphogypsum［J］.Conservation and Utilization of Mineral Resources，2020，40（3）：121-126.
6	赵静，段晓牧，刘佳佳，等.磷石膏复合胶凝材料配比优化及浸出机制［J］.矿业研究与开发，2023，43（4）：30-36.
	ZHAO Jing， DUAN Xiaomu， LIU Jiajia，et al.Ratio optimization and leaching mechanism of phosphogypsum composite cementitious material［J］.Mining Research and Development，2023，43（4）：30-36.
7	张太玥，谢凡，郭君渊.磷石膏基复合胶凝材料的性能优化及机理研究［J］.无机盐工业，2022，54（9）：136-142.
	ZHANG Taiyue， XIE Fan， GUO Junyuan.Study on performance optimization and mechanism of phosphogypsum based composite cementitious materials［J］.Inorganic Chemicals Industry，2022，54（9）：136-142.
8	何芋崎，李显波，杜亚文，等.粉磨细度对磷石膏物相转变速率和力学强度的影响研究［J］.矿产综合利用，2022（6）：36-41.
	HE Yuqi， LI Xianbo， DU Yawen，et al.Study on effect of grinding fineness on phase transformation rate and mechanical strength of phosphogypsum［J］.Multipurpose Utilization of Mineral Resour-ces，2022（6）：36-41.
9	JIANG Guanzhao， WU Aixiang， WANG Yiming，et al.Low cost and high efficiency utilization of hemihydrate phosphogypsum：Used as binder to prepare filling material［J］.Construction and Building Materials，2018，167：263-270.
10	杨林，曹建新，刘亚明.半水磷石膏的矿物学特征［J］.岩石矿物学杂志，2015，34（6）：827-834.
	YANG Lin， CAO Jianxin， LIU Yaming.Mineralogical characteristics of hemi-hydrate phosphogypsum［J］.Acta Petrologica et Mineralogica，2015，34（6）：827-834.
11	LIU Shuhua， FANG Peipei， REN Jun，et al.Application of lime neutralised phosphogypsum in supersulfated cement［J］.Journal of Cleaner Production，2020，272：122660.
12	程想，陈思翰，胡群，等.高温改性磷石膏基水泥砂浆强度性能研究［J］.非金属矿，2022，45（1）：37-40，45.
	CHENG Xiang， CHEN Sihan， HU Qun，et al.Study on the strength performance of modified phosphogypsum-based cement mortar［J］.Non-Metallic Mines，2022，45（1）：37-40，45.
13	余洋，沈承金，孙恕，等.矿粉水泥砂浆抗硫酸盐腐蚀行为研究［J］.腐蚀科学与防护技术，2014，26（4）：355-359.
	YU Yang， SHEN Chengjin， SUN Shu，et al.Sulfate corrosion behavior of slag cement mortar［J］.Corrosion Science and Protection Technology，2014，26（4）：355-359.
14	杨荣辉，水中和.磷石膏-矿渣体系水化过程与水化产物研究［J］.建材世界，2016，37（1）：33-36，41.
	YANG Ronghui， SHUI Zhonghe.Hydration process and hydrates of phosphgypsum-blastfurnace slag-cement blends［J］.The World of Building Materials，2016，37（1）：33-36，41.
15	厉超.矿渣、高/低钙粉煤灰玻璃体及其水化特性研究［D］.北京：清华大学，2011.
	LI Chao.Research on the glass phase of slag，high calcium fly ash and low calcium fly ash and their hydration mechanism［D］.Beijing：Tsinghua University，2011.
16	李宇，孙恒虎，赵永宏，等.水淬渣的胶凝活性及其形成机理［J］.过程工程学报，2007，7（1）：79-84.
	LI Yu， SUN Henghu， ZHAO Yonghong，et al.Research of formation mechanism on cementitious reactivity of water-cooled slag［J］.The Chinese Journal of Process Engineering，2007，7（1）：79-84.
17	汤玉娟，左晓宝，何绍丽，等.矿渣掺量和水胶比对水泥浆体溶蚀特性的影响［J］.硅酸盐学报，2016，44（11）：1579-1587.
	TANG Yujuan， ZUO Xiaobao， HE Shaoli，et al.Influences of slag content and water-binder ratio on leaching behavior of cement paste［J］.Journal of the Chinese Ceramic Society，2016，44（11）：1579-1587.

原材料	w （CaO）	w （SiO₂）	w （SO₃）	w （Al₂O₃）	w （MgO）	w （Fe₂O₃）	w （P₂O₅）	烧失量
磷石膏	46.31	2.23	41.01	1.04	0.24	1.05	5.33	2.79
水泥	62.01	19.60	3.71	5.02	2.01	4.45	0.19	3.01
生石灰	92.20	3.41	0.21	1.33	1.11	0.83	—	0.91
矿粉	36.61	33.12	2.03	14.71	9.34	0.92	—	3.27

[1]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[2]	谭善宜, 文惠子, 何淑玉, 张沥文, 陈绍华, 习本军. 磷石膏中磷的浸出行为及其动力学研究[J]. 无机盐工业, 2025, 57(2): 105-112.
[3]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[4]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[5]	孙岚, 谌世英, 杨柳絮, 牛依明, 赵澳楠. 镁渣固定磷石膏中可溶磷的基础研究[J]. 无机盐工业, 2024, 56(8): 92-98.
[6]	胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.
[7]	程子扬, 陈国夫. 纳米SiO₂-水泥复合胶凝材料早期水化动力学研究[J]. 无机盐工业, 2024, 56(7): 80-87.
[8]	胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.
[9]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.
[10]	王明顺, 敖先权, 袁兴, 董文燕, 陈前林. 转晶剂对磷石膏制备无水硫酸钙影响的研究[J]. 无机盐工业, 2024, 56(5): 101-107.
[11]	邓伏礼, 夏志祥, 龙秉文, 张逸, 戴亚芬, 王斌, 丁一刚. 磷石膏反浮选提纯工艺研究[J]. 无机盐工业, 2024, 56(5): 115-120.
[12]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[13]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[14]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[15]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

矿粉和生石灰高温改性对磷石膏水泥基材料性能影响

Effect of high temperature modification of mineral powder and quicklime on properties of phosphogypsum cement based materials

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 17

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

矿粉和生石灰高温改性对磷石膏水泥基材料性能影响

Effect of high temperature modification of mineral powder and quicklime on properties of phosphogypsum cement based materials

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
