CaCl2和MgCl2及其复合溶液制备α-半水石膏

doi:10.19964/j.issn.1006-4990.2023-0484

无机盐工业 ›› 2024, Vol. 56 ›› Issue (7): 112-117.doi: 10.19964/j.issn.1006-4990.2023-0484

CaCl₂和MgCl₂及其复合溶液制备α-半水石膏

胡成¹^,²(), 刘梦¹^,², 向玮衡²^,³(), 陈平¹^,³, 王能²^,³, 卢冠举², 周金兰²

^1.桂林理工大学，广西绿色建材与建筑工业化重点实验室，广西桂林 541004
^2.桂林理工大学，土木与建筑工程学院，广西桂林 541004
^3.桂林理工大学，广西工业废渣建材资源利用工程技术研究中心，广西桂林 541004

收稿日期:2023-10-10 出版日期:2024-07-10 发布日期:2024-08-01
通讯作者: 向玮衡（1989— ），女，博士，讲师，主要研究方向为高性能无机胶凝材料；E-mail：XWH891116@163.com。
作者简介:胡成（1988— ），男，博士，研究方向为固废资源化利用、低碳胶凝材料；E-mail：hucheng42@glut.edu.cn。
基金资助:
广西重点研发计划项目(桂科AB22035064);国家自然科学基金项目(52368029);广西绿色建材与建筑工业化重点实验室开发基金项目(桂科能22-J-21-19)

Preparation of α-hemihydrous gypsum from CaCl₂ and MgCl₂ and their composite solution

HU Cheng¹^,²(), LIU Meng¹^,², XIANG Weiheng²^,³(), CHEN Ping¹^,³, WANG Neng²^,³, LU Guanju², ZHOU Jinlan²

^1.GuangXi Key Laboratory of Green Building Materials and Construction Industrialization，Guilin University of Technology，Guilin 541004，China
^2.Guangxi Engineering and Technology Center for Utilization of Industrial Waste Residue in Building Materials，Guilin University of Technology，Guilin 541004，China
^3.College of Civil and Architectural Engineering，Guilin University of Technology，Guilin 541004，China

Received:2023-10-10 Published:2024-07-10 Online:2024-08-01

摘要/Abstract

摘要：

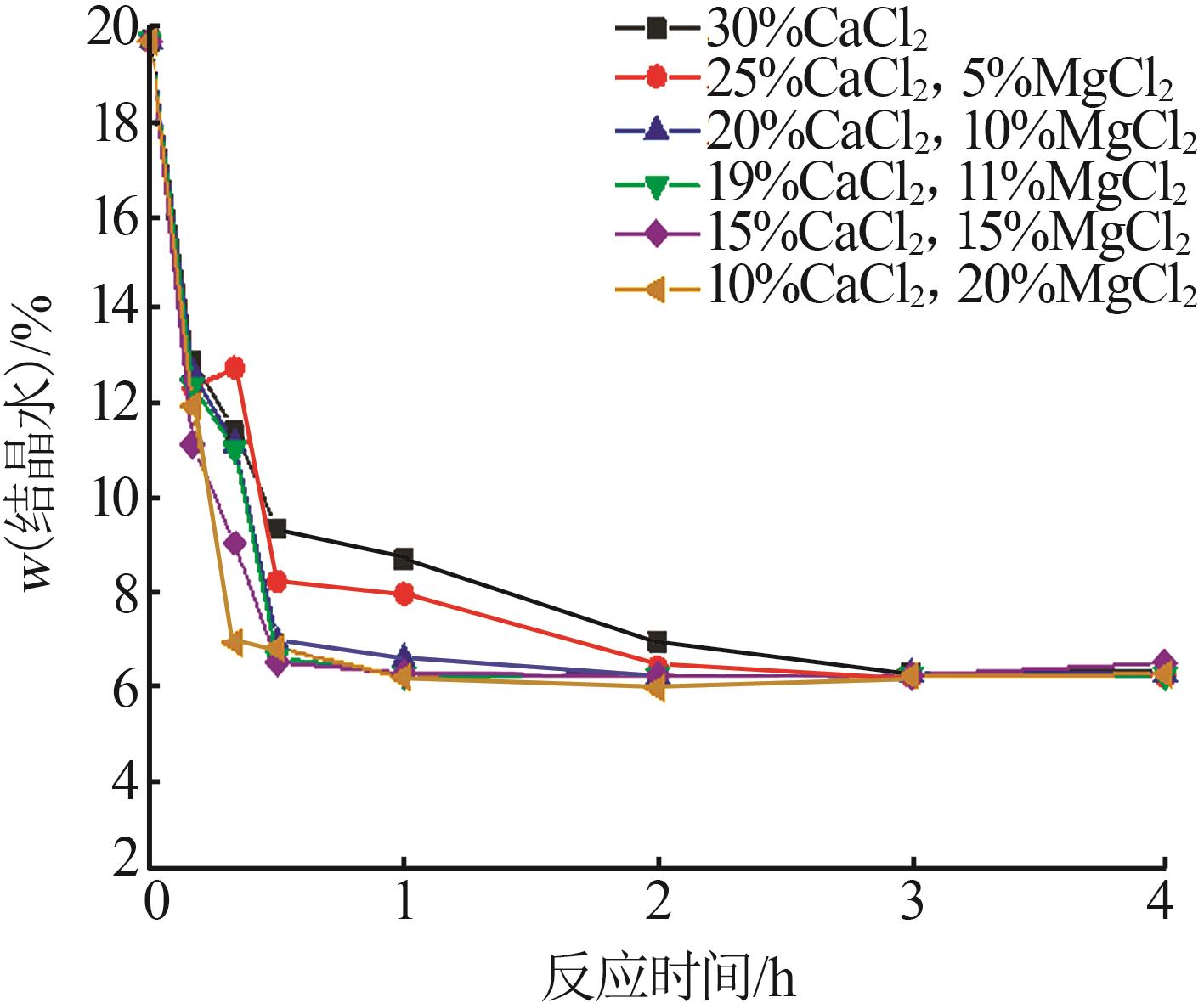

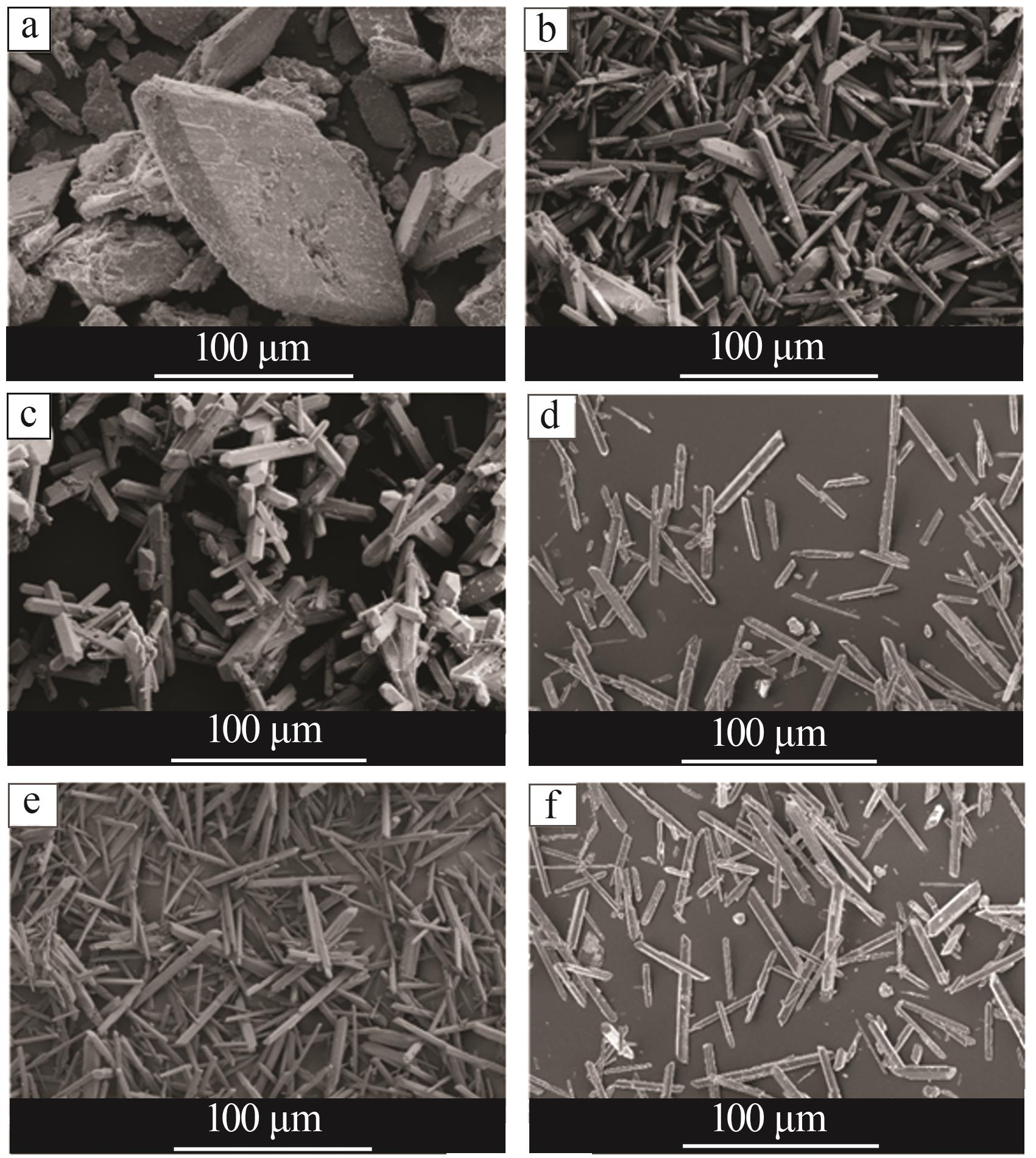

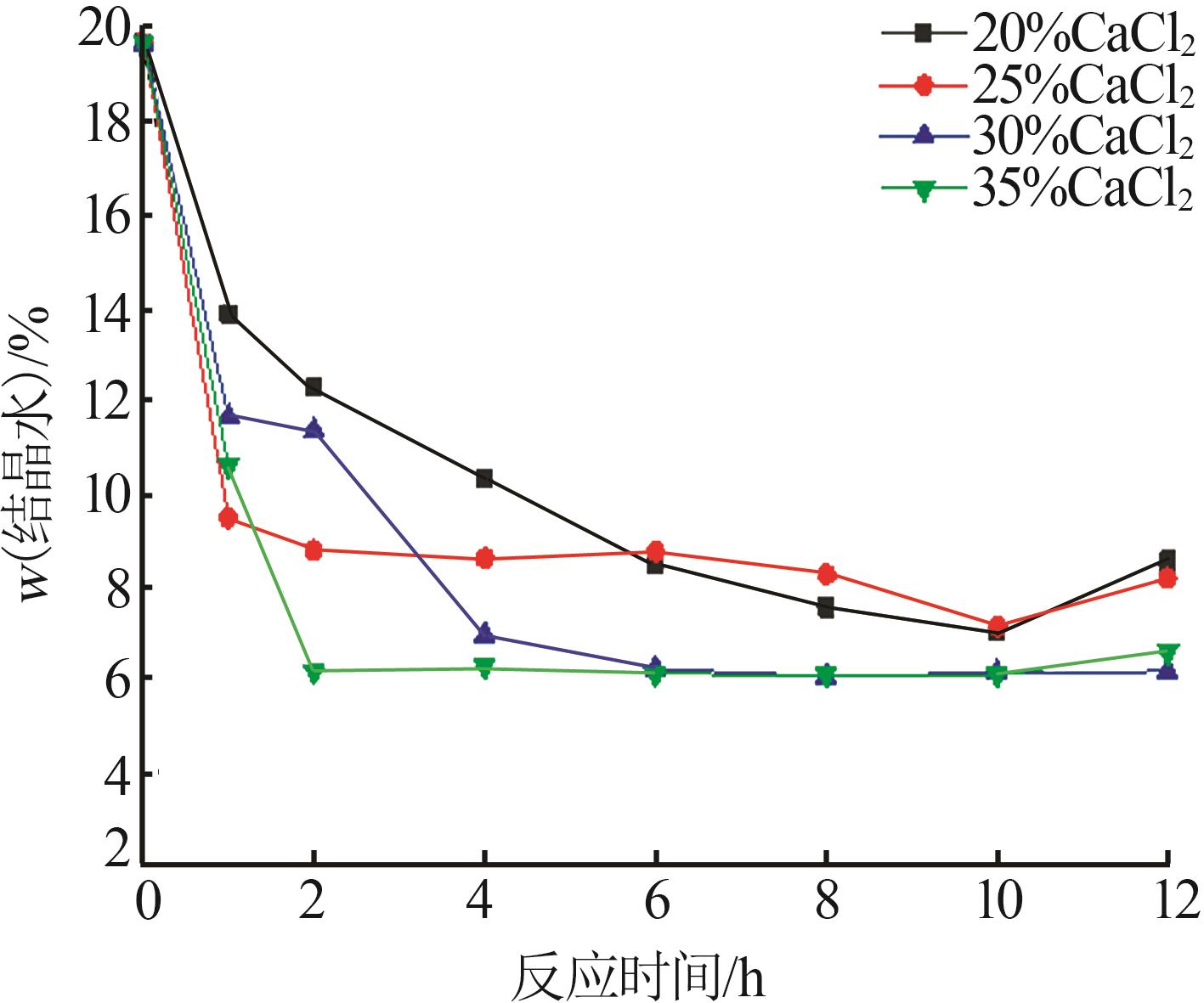

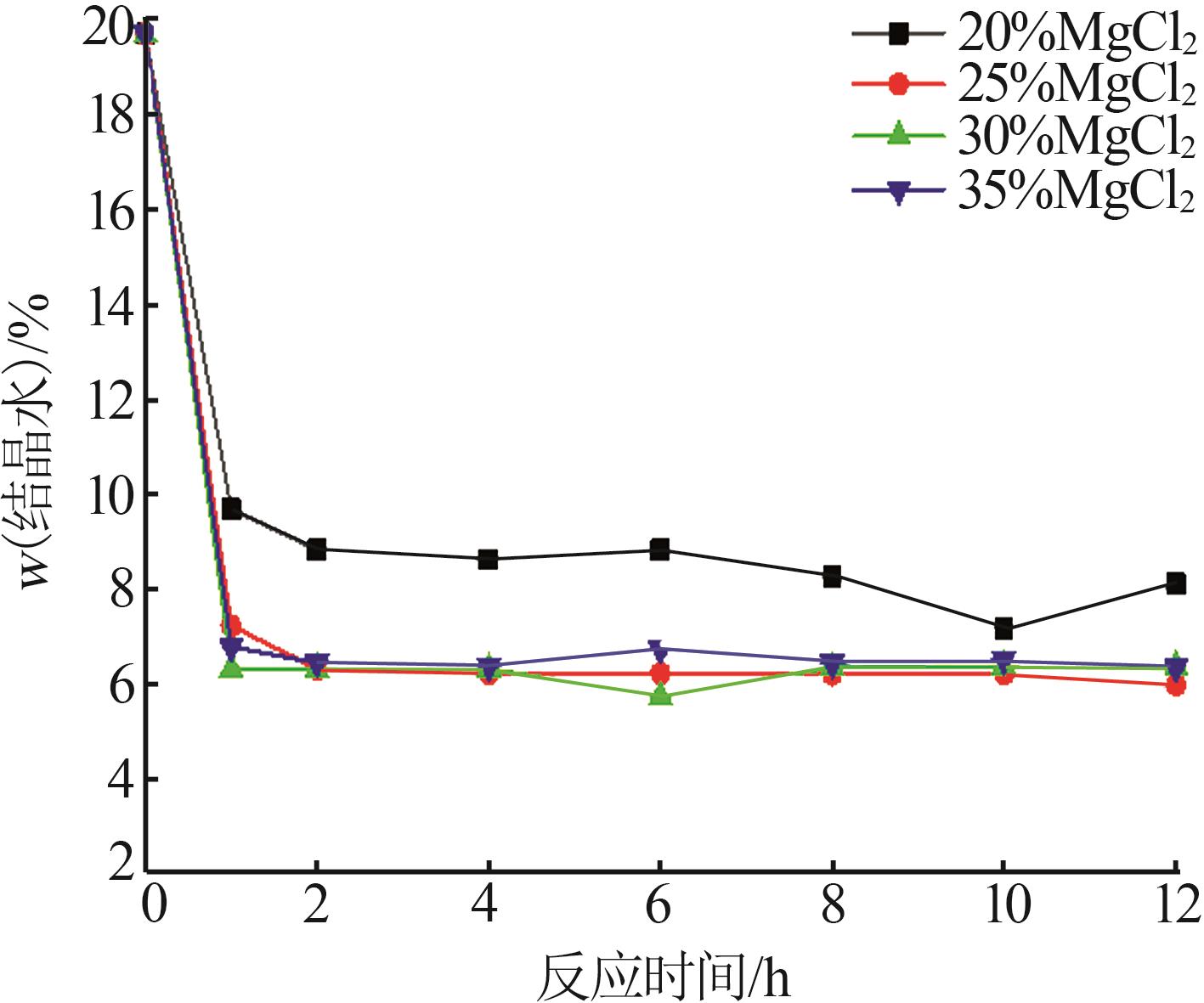

为提高磷石膏的利用率和附加值，采用常压水热合成法以磷石膏为主要原材料制备α-半水石膏材料，主要研究不同质量分数的CaCl₂、MgCl₂及其复合溶液对磷石膏常压水热制备α-半水石膏脱水速率、物相组成和微晶形貌的影响。研究发现，磷石膏在95 ℃的CaCl₂溶液、MgCl₂溶液及CaCl₂-MgCl₂复合溶液中均可脱水转晶生成α-半水石膏。在CaCl₂溶液和MgCl₂溶液中，随着盐溶液浓度的增加，α-半水石膏的生成速率加快，其中经质量分数为35%的CaCl₂溶液反应4 h后或质量分数为25%的MgCl₂溶液反应1 h后，磷石膏可完全反应成α-半水石膏。在CaCl₂-MgCl₂复合溶液中，随着MgCl₂溶液浓度的增加，磷石膏的脱水转化速率逐渐加快，当CaCl₂质量分数≤19%和MgCl₂质量分数≥11%时，磷石膏水热反应1 h即可形成颗粒分布较为完整的α-半水石膏。

关键词: 磷石膏, CaCl₂, MgCl₂, 复合溶液, α-半水石膏

Abstract:

In order to improve the utilization rate and added value of phosphogypsum，α-hemihydrate gypsum was prepared from phosphogypsum by atmospheric hydrothermal synthesis method.The effects of CaCl₂，MgCl₂ and their composite solutions on the dehydration rate，phase composition and microcrystal morphology of α-hemihydrate gypsum prepared by atmospheric hydrothermal preparation of phosphogypsum were studied.It was found that phosphogypsum could be dehydrated and recrystallized to form α-hemihydrate gypsum in CaCl₂ solution，MgCl₂ solution and CaCl₂-MgCl₂ composite solution at 95 ℃.In CaCl₂ solution and MgCl₂ solution，the formation rate of α-hemihydrate gypsum accelerated with the increase of salt solution concentration，in which phosphogypsum could be completely reacted into α-hemihydrate gypsum after reaction of 35%CaCl₂ solution for 4 h or 25%MgCl₂ solution for 1 h.In the CaCl₂-MgCl₂ composite solution，the dehydration and conversion rate of phosphogypsum gradually accelerated with the increase of the concentration of MgCl₂ solution.When the mass fraction of CaCl₂ was≤19% and the mass fraction of MgCl₂ was≥11%，the hydrothermal reaction of phosphogypsum for 1 h could form α-hemihydrate gypsum with relatively complete particle distribution.

Key words: phosphogypsum, CaCl₂, MgCl₂, complex solution, α-hemihydrate gypsum

中图分类号:

TQ177.373

胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.

HU Cheng, LIU Meng, XIANG Weiheng, CHEN Ping, WANG Neng, LU Guanju, ZHOU Jinlan. Preparation of α-hemihydrous gypsum from CaCl₂ and MgCl₂ and their composite solution[J]. Inorganic Chemicals Industry, 2024, 56(7): 112-117.

图/表 9

表1

图1

图2

图3

图4

表2

图5

图6

图7

参考文献 17

1	吴浩，韩超南，汤昱.我国磷石膏资源化利用研究进展［J］.现代化工，2023，43（3）：18-21.
	WU Hao， HAN Chaonan， TANG Yu.Research progress on reutilization of phosphogypsum in China［J］.Modern Chemical Industry，2023，43（3）：18-21.
2	王锦涛，陈德玉，谢晓丽，等.磷石膏制备煅烧硬石膏及性能研究［J］.新型建筑材料，2023，50（8）：74-78.
	WANG Jintao， CHEN Deyu， XIE Xiaoli，et al.Study on properties of type Ⅱ-anhydrous gypsum prepared by phosphogypsum［J］.New Building Materials，2023，50（8）：74-78.
3	ZENG Lingling， BIAN Xia， ZHAO Lun，et al.Effect of phosphogypsum on physiochemical and mechanical behaviour of cement stabilized dredged soil from Fuzhou，China［J］.Geomechanics for Energy and the Environment，2021，25：100195.
4	蒋建亚，张苏花，付旭东，等.磷化工废渣磷石膏的特性及其资源化利用［J］.山西建筑，2021，47（9）：1-4.
	JIANG Jianya， ZHANG Suhua， FU Xudong，et al.Characteristics and resource utilization of phosphogypsum from phosphorus chemical waste［J］.Shanxi Architecture，2021，47（9）：1-4.
5	张峻，解维闵，董雄波，等.磷石膏材料化综合利用研究进展［J］.材料导报，2023，37（16）：167-178.
	ZHANG Jun， XIE Weimin， DONG Xiongbo，et al.Research progress on comprehensive utilization of phosphogypsum for materials：A review［J］.Materials Reports，2023，37（16）：167-178.
6	罗福平，曾映，田仁道，等.磷石膏基α型高强石膏的制备研究进展［J］.磷肥与复肥，2022，37（8）：31-33.
	LUO Fuping， ZENG Ying， TIAN Rendao，et al.Research progress on preparation of phosphogypsum⁃based α high⁃strength gyps⁃um［J］.Phosphate & Compound Fertilizer，2022，37（8）：31-33.
7	黎明川，韦家崭，陈平，等.转晶剂与蒸压参数对磷石膏制备-半水石膏的影响［J］.无机盐工业，2022，54（8）：132-137.
	LI Mingchuan， WEI Jiazhan， CHEN Ping，et al.Effect of crystal modifier and autoclave parameters on preparation of α-hemihydrate gypsum from phosphogypsum［J］.Inorganic Chemicals Industry，2022，54（8）：132-137.
8	TENG Weili， WANG Jinshu， WU Junshu，et al.Rapid synthesis of alpha calcium sulfate hemihydrate whiskers in glycerol⁃water solution by using flue⁃gas⁃desulfurization gypsum solid waste［J］.Journal of Crystal Growth，2018，496：24-30.
9	MAO Xiulong， SONG Xingfu， LU Guimin，et al.Effects of metal ions on crystal morphology and size of calcium sulfate whiskers in aqueous HCl solutions［J］.Industrial & Engineering Chemistry Research，2014，53（45）：17625-17635.
10	JIANG Guangming， CHEN Qiaoshan， JIA Caiyun，et al.Controlled synthesis of monodisperse α-calcium sulfate hemihydrate nanoellipsoids with a porous structure［J］.Physical Chemistry Chemical Physics：PCCP，2015，17（17）：11509-11515.
11	GUAN Baohong， YANG Li， FU Hailu，et al. α-calcium sulfate hemihydrate preparation from FGD gypsum in recycling mixed salt solutions［J］.Chemical Engineering Journal，2011，174（1）：296-303.
12	GUAN Baohong， YANG Liuchun， WU Zhongbiao，et al.Preparation of α-calcium sulfate hemihydrate from FGD gypsum in K，Mg-containing concentrated CaCl₂ solution under mild conditions［J］.Fuel，2009，88（7）：1286-1293.
13	FELDMANN T， DEMOPOULOS G P.Influence of impurities on crystallization kinetics of calcium sulfate dihydrate and hemihydrate in strong HCl-CaCl₂ solutions［J］.Industrial & Engineering Chemistry Research，2013，52（19）：6540-6549.
14	FU Hailu， GUAN Baohong， WU Zhongbiao.Transformation pathways from calcium sulfite to α-calcium sulfate hemihydrate in concentrated CaCl₂ solutions［J］.Fuel，2015，150：602-608.
15	WU Xiaoqin， TONG Shitang， GUAN Baohong，et al.Transformation of flue⁃gas⁃desulfurization gypsum to α-hemihydrated gypsum in salt solution at atmospheric pressure［J］.Chinese Journal of Chemical Engineering，2011，19（2）：349-355.
16	杨润，陈德玉，米阳，等.常压无氯复合盐溶液磷石膏制备α-半水石膏［J］.非金属矿，2019，42（4）：1-5.
	YANG Run， CHEN Deyu， MI Yang，et al.Preparation of α-semi hydrated gypsum from phosphogypsum in atmospheric pressure chlorine⁃free complex salt solution［J］.Non⁃Metallic Mines，2019，42（4）：1-5.
17	李云飞，刘蜀庆，唐盛伟，等.常压Mg-Na复合盐溶液体系制备α-半水石膏［J］.无机盐工业，2023，55（11）：100-106.
	LI Yunfei， LIU Shuqing， TANG Shengwei，et al.Preparation of α-hemihydrate gypsum in Mg-Na mixed salt solution system under atmospheric pressure［J］.Inorganic Chemicals Industry，2023， 55（11）：100-106.

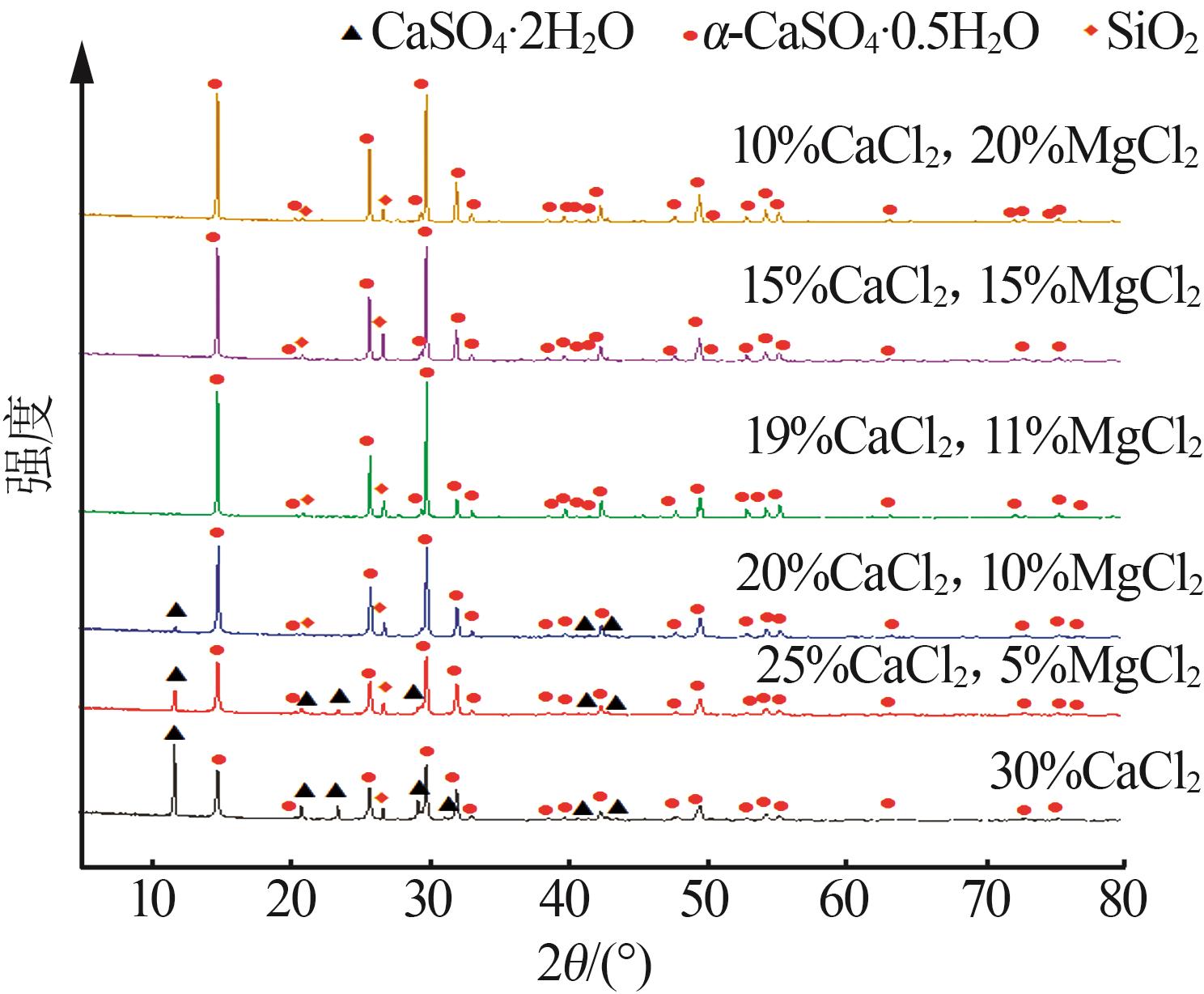

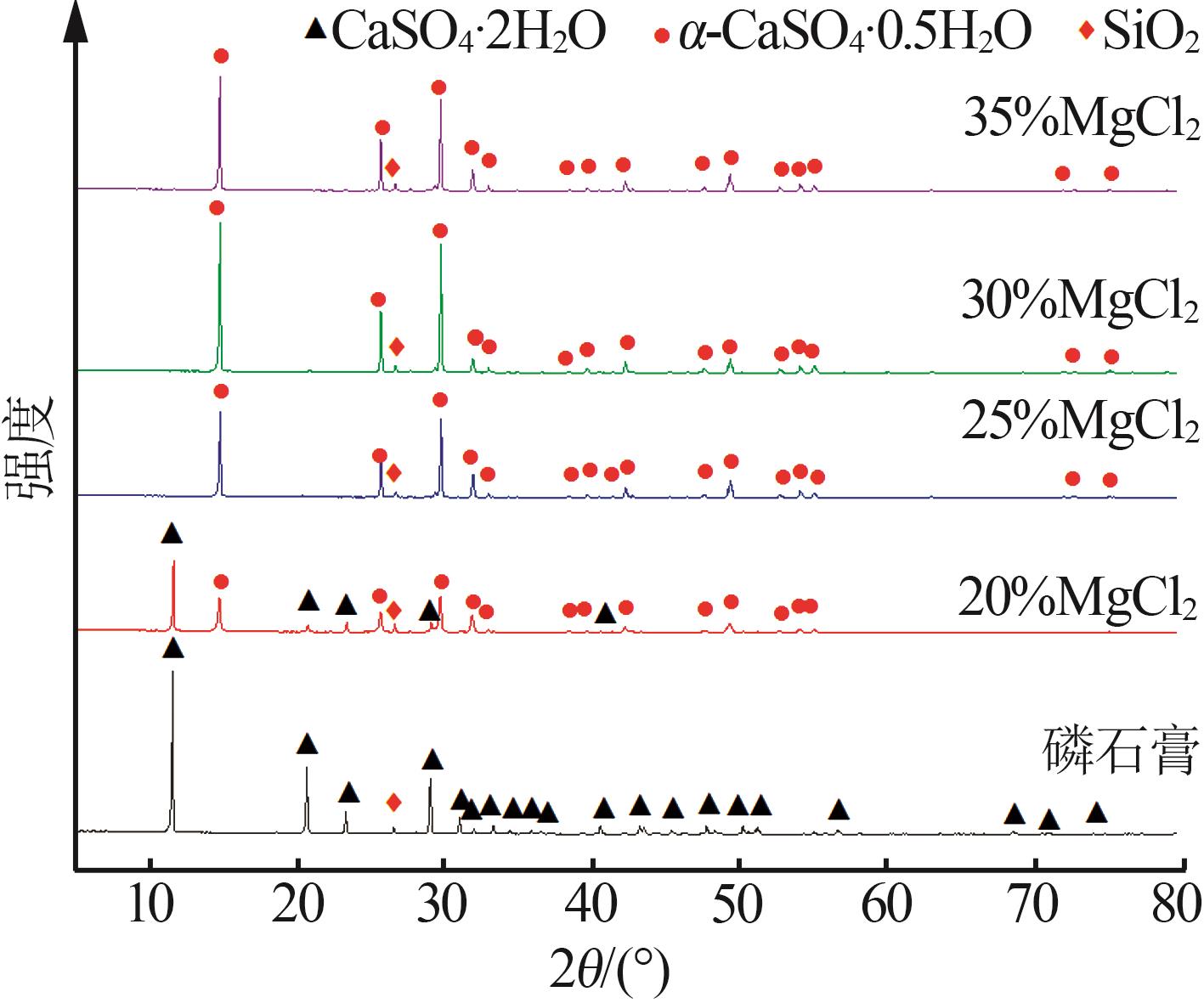

溶液种类	质量分数/%	反应时间/h	物相组成
溶液种类	质量分数/%	反应时间/h	二水石膏	α-半水石膏	石英
CaCl₂溶液	20	4	39.0	56.4	4.6
	25		11.1	87.0	1.9
	30		3.4	94.2	2.4
	35		0.0	94.8	5.2
MgCl₂溶液	20	4	26.7	70.1	3.2
	25		0.0	97.6	2.4
	30		0.0	93.0	7.0
	35		0.0	95.1	4.9
CaCl₂-MgCl₂复合溶液	25%CaCl₂， 5%MgCl₂	1	7.4	87.3	5.3
	20%CaCl₂， 10%MgCl₂ 19%CaCl₂， 11%MgCl₂		1.7 0.0	90.6 95.6	7.6 4.4
	15%CaCl₂， 15%MgCl₂		0.0	93.0	7.0
	10%CaCl₂， 20%MgCl₂		0.0	96.7	3.3

[1]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[2]	谭善宜, 文惠子, 何淑玉, 张沥文, 陈绍华, 习本军. 磷石膏中磷的浸出行为及其动力学研究[J]. 无机盐工业, 2025, 57(2): 105-112.
[3]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[4]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[5]	孙岚, 谌世英, 杨柳絮, 牛依明, 赵澳楠. 镁渣固定磷石膏中可溶磷的基础研究[J]. 无机盐工业, 2024, 56(8): 92-98.
[6]	胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.
[7]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.
[8]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[9]	王明顺, 敖先权, 袁兴, 董文燕, 陈前林. 转晶剂对磷石膏制备无水硫酸钙影响的研究[J]. 无机盐工业, 2024, 56(5): 101-107.
[10]	邓伏礼, 夏志祥, 龙秉文, 张逸, 戴亚芬, 王斌, 丁一刚. 磷石膏反浮选提纯工艺研究[J]. 无机盐工业, 2024, 56(5): 115-120.
[11]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[12]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[13]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[14]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.
[15]	杨凤玲, 乔国鑫, 杨普, 任磊, 王琼, 吴海滨, 程芳琴. 脱硫石膏制备α-半水石膏研究进展及应用[J]. 无机盐工业, 2024, 56(2): 11-20.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

CaCl₂和MgCl₂及其复合溶液制备α-半水石膏

Preparation of α-hemihydrous gypsum from CaCl₂ and MgCl₂ and their composite solution

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 17

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页
