草酸酸浸处理钛石膏实验研究

doi:10.19964/j.issn.1006-4990.2023-0345

摘要/Abstract

摘要：

硫酸法酸浸钛石膏虽能有效浸出铁杂质但易引起石膏相变，对环境影响较大，工艺危险性高。基于此，采用草酸代替硫酸酸浸钛石膏浸出铁杂质，探究了酸浸温度、酸浸时间、草酸质量分数、液固质量比等因素对浸出铁效果的影响。结果表明：在草酸酸浸过程中以扩散过程为主，温度和时间是主要影响因素；在酸浸时间为110 min、酸浸温度为90 ℃、草酸质量分数为6%、液固质量比为8条件下，草酸浸出铁率可达84%；结合FT-IR、XRD、SEM表征结果发现，钛石膏中铁杂质以絮凝状吸附在石膏晶体表面，适量草酸能有效去除钛石膏中铁杂质，过量草酸则会造成石膏部分溶解并在晶体表面生成草酸钙影响晶体形貌。采用草酸酸浸处理钛石膏可以有效去除钛石膏中的铁杂质，是一种环保、有效的除铁工艺，该实验结果可为钛石膏除铁研究提供参考。

关键词: 钛石膏, 草酸, 铁杂质, 草酸钙

Abstract:

Although the acid leaching of titanium gypsum with sulfuric acid can effectively leach iron impurities，it is easy to cause the phase transformation of gypsum，which has great influence on the environment and high process risk.Based on this，oxalic acid was used instead of sulfuric acid to leach titanium gypsum for iron impurities.The influences of leaching temperature，leaching time，mass fraction of oxalic acid and ratio of liquid to solid on the leaching effect of iron were investigated.The results showed that the diffusion process was the main process in oxalic acid leaching，and temperature and time were the main influencing factors.Under the conditions of leaching time of 110 min，leaching temperature of 90 ℃，mass fraction of oxalic acid of 6% and liquid-solid mass ratio of 8，the leaching rate of iron by oxalic acid reached 84%.Combined with FT-IR，XRD and SEM characterization results，it was found that the iron impurities in the titanium gypsum were adsorbed on the surface of the gypsum crystal in a flocculating manner.Appropriate amount of oxalic acid could effectively remove iron impurities in titanium gypsum，and excessive oxalic acid would cause partial dissolution of gypsum and the formation of calcium oxalate on the crystal surface，which affected the crystal morphology.Oxalic acid leaching treatment of titanium gypsum could effectively remove iron impurities in titanium gypsum，which was an environmentally friendly and effective iron removal process.The experimental results could provide reference for the study of iron removal of titanium gypsum.

Key words: titanium gypsum, oxalic acid, iron impurities, calcium oxalate

中图分类号:

TQ177.2

王露威, 王杰, 李珂珂, 冯春花, 张文艳, 朱建平. 草酸酸浸处理钛石膏实验研究[J]. 无机盐工业, 2024, 56(5): 108-114.

WANG Luwei, WANG Jie, LI Keke, FENG Chunhua, ZHANG Wenyan, ZHU Jianping. Study on leaching treatment of titanium gypsum with oxalic acid[J]. Inorganic Chemicals Industry, 2024, 56(5): 108-114.

图/表 14

表1

图1

图2

表2

表3

图3

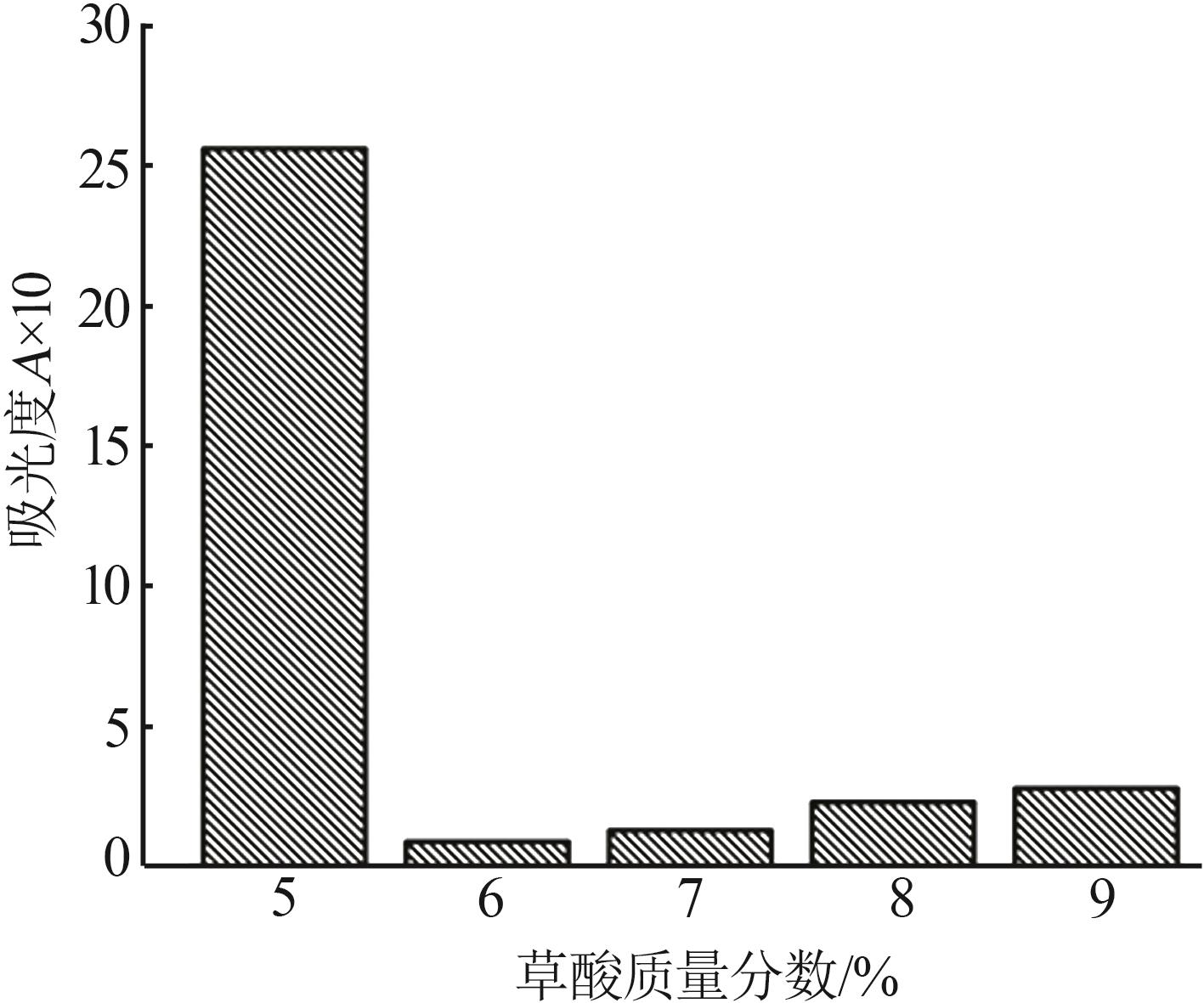

图4

图5

表4

图6

图7

图8

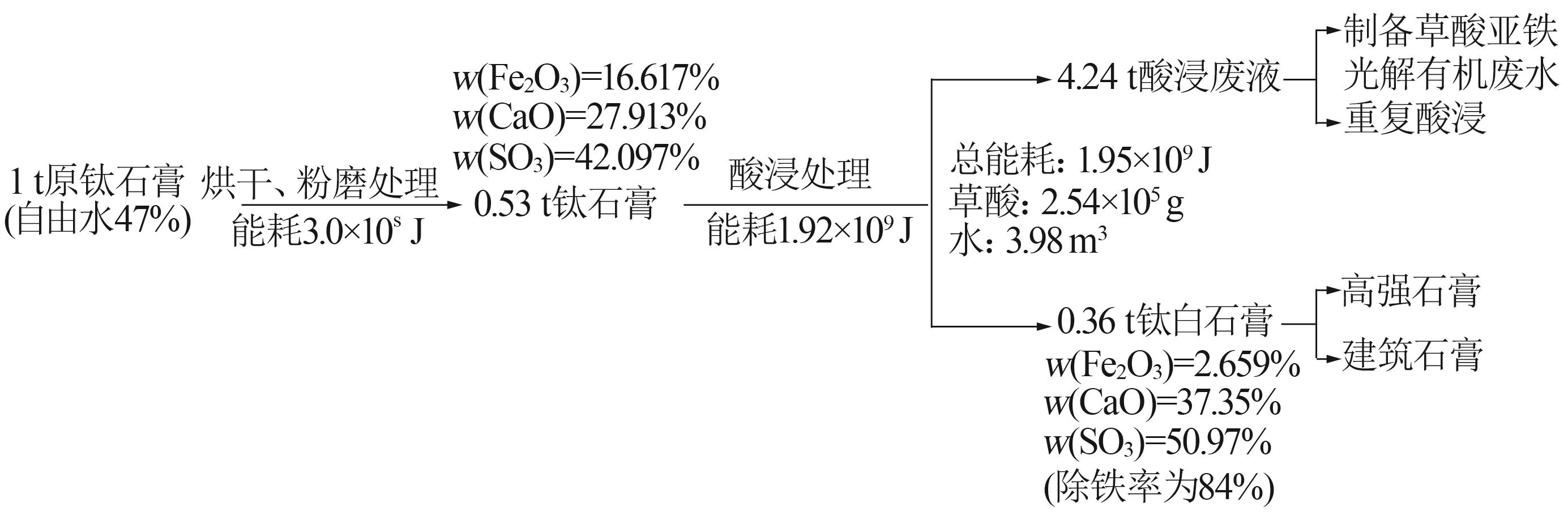

图9

图10

参考文献 17

1	龚家竹.钛石膏与磷石膏固废耦合资源化利用技术进展［J］.无机盐工业，2019，51（1）：1-6，11.
	GONG Jiazhu.Progress in coupling utilization technology of titanium gypsum and phosphogypsum solid waste［J］.Inorganic Che-Industry micals，2019，51（1）：1-6，11.
2	YANG Yuhong， KOU Lidong， CHEN Huan，et al.Synthesis of magnetic adsorbents from titanium gypsum and biomass wastes for enhanced phosphate removal［J］.Bioresource Technology，2023，371：128609.
3	杜传伟，李国忠，陈娟.利用天然石膏形态组成模拟钛石膏及其性能研究［J］.建筑材料学报，2014，17（3）：511-516.
	DU Chuanwei， LI Guozhong， CHEN Juan.Simulation of titanium gypsum with morphology and composition of natural gypsum and its property［J］.Journal of Building Materials，2014，17（3）：511-516.
4	PENG Xiaoqian， ZHENG Jiayi， LIU Qian，et al.Efficient removal of iron from red gypsum via synergistic regulation of gypsum phase transformation and iron speciation［J］.The Science of the Total Environment，2021，791：148319.
5	顾汉念，郭腾飞，马时成，等.赤泥中铁的提取与回收利用研究进展［J］.化工进展，2018，37（9）：3599-3608.
	GU Hannian， GUO Tengfei， MA Shicheng，et al.Review on separation，recovery，extraction and comprehensive utilization of iron from red mud［J］.Chemical Industry and Engineering Progress，2018，37（9）：3599-3608.
6	LI Xiong， ZHU Rong， HU Shuxuan，et al.Leaching of arsenic from flue gas desulphurisation gypsum using ultrasound-enhanced sulfuric acid［J］.Journal of Cleaner Production，2022，381：135163.
7	王倩，彭同江，孙红娟，等.钛石膏-H₂SO₄-H₂O体系中石膏-硬石膏的相变规律［J］.硅酸盐通报，2022，41（2）：725-732.
	WANG Qian， PENG Tongjiang， SUN Hongjuan，et al.Phase transformation law of gypsum-anhydrite in titanium gypsum-H₂SO₄-H₂O system［J］.Bulletin of the Chinese Ceramic Society，2022，41（2）：725-732.
8	赵雪淞，刘鑫，李彩霞，等.混酸提纯制备高纯石英砂及浸出动力学分析［J］.硅酸盐学报，2021，49（3）：581-589.
	ZHAO Xuesong， LIU Xin， LI Caixia，et al.Preparation of high-purity quartz sand by leaching with mixed acids［J］.Journal of the Chinese Ceramic Society，2021，49（3）：581-589.
9	SULTANA U K， KURNY A S W.Dissolution kinetics of iron oxides in clay in oxalic acid solutions［J］.International Journal of Minerals，Metallurgy，and Materials，2012，19（12）：1083-1087.
10	陈书锐，杨绍利，马兰，等.盐酸浸出钛石膏实验研究［J］.无机盐工业，2020，52（2）：65-68.
	CHEN Shurui， YANG Shaoli， MA Lan，et al.Study on leaching of titanium gypsum with hydrochloric acid［J］.Inorganic Chemicals Industry，2020，52（2）：65-68.
11	YU Zhanglong， SHI Zhixia， CHEN Yongmei，et al.Red-mud treatment using oxalic acid by UV irradiation assistance［J］.Transactions of Nonferrous Metals Society of China，2012，22（2）：456- 460.
12	石志霞，余章龙，彭程，等.低品位铝土矿草酸光催化除铁研究［J］.材料导报，2015，29（S2）：125-128.
	SHI Zhixia， YU Zhanglong， PENG Cheng，et al.Sunlight irradiation-assisted removal of iron oxide from low grade bauxite using oxalic acid［J］.Materials Reports，2015，29（S2）：125-128.
13	党晓娥，张婷.Fe³⁺-C₂O₄ ^2--H₂O溶液中Fe（Ⅲ）的形态分布及其在硫酸烧渣和氰化尾渣除铁过程中的应用［J］.化工进展，2023（11）：6005-6014.
	DANG Xiao′e， ZHANG Ting.Species distribution of Fe（Ⅲ）in Fe³⁺-C₂O₄ ^2--H₂O solution and application in the process of iron removal from sulphuric acid cinder and syanide tailings［J］.Chemical Industry and Engineering Progress，2023（11）：6005-6014.
14	彭家惠，张建新，瞿金东，等.有机酸对α半水脱硫石膏晶体生长习性的影响与调晶机理［J］.硅酸盐学报，2011，39（10）：1711-1718.
	PENG Jiahui， ZHANG Jianxin， QU Jindong，et al.Effect of organic acid on crystalline habit of α-hemihydrate desulfurization gypsum and its crystal modification mechanism［J］.Journal of the Chinese Ceramic Society，2011，39（10）：1711-1718.
15	陈岚，满瑞林，李志明.草酸钙结石形态的红外光谱分析［J］.分析测试学报，2007，26（4）：582-584.
	CHEN Lan， MAN Ruilin， LI Zhiming.Analysis of calcium oxalate crystalline phases by infrared spectrophotometry［J］.Journal of Instrumental Analysis，2007，26（4）：582-584.
16	闫蔚，曾柏淋，孟江，等.石膏红外图谱鉴定研究［J］.光谱学与光谱分析，2016，36（7）：2098-2103.
	YAN Wei， ZENG Bolin， MENG Jiang，et al.Study on the identification of gypsum fibrosum with FTIR［J］.Spectroscopy and Spectral Analysis，2016，36（7）：2098-2103.
17	ZHANG Wenyan， ZHAO Liya， XUE Mengfen，et al.Effect of oxalic acid pretreatment on the mechanical properties and microstructure of phosphogypsum［J］.Construction and Building Materials，2023，362：129631.

组别	w（草酸）/ %	酸浸时间/min	酸浸温度/℃	液固比	滤液吸光度 A
A0	0	0	0	0	—
A1	6	30	40	6	1.56
A2	6	60	60	7	0.35
A3	6	90	80	8	0.13
A4	7	30	60	8	0.32
A5	7	60	80	6	0.24
A6	7	90	40	7	0.27
A7	8	30	80	7	0.96
A8	8	60	40	8	0.59
A9	8	90	60	6	0.30
K₁	2.04	2.84	2.42	2.11	4.72
K₂	0.83	1.18	0.97	1.57	4.72
K₃	1.85	0.70	1.33	1.04	4.72
R	1.22	2.14	1.45	1.07	4.72

[1]	向凌辉, 伍林, 刘盈, 胡雅. 磷石膏草酸预处理滤液在取向硅钢涂料中的应用研究[J]. 无机盐工业, 2024, 56(10): 103-109.
[2]	向梦琪, 孟华, 王烨, 孟宪章, 白宇航, 王余军垚, 张译丹. 钛石膏中铁浸出动力学及其酸浸循环工艺研究[J]. 无机盐工业, 2024, 56(1): 114-120.
[3]	李树琦, 李欣倩, 冯海涛, 李波, 牛峥嵘, 董亚萍. 三氯化铬溶液中铁的分离研究[J]. 无机盐工业, 2023, 55(8): 91-94.
[4]	吴浩,李溪,张军,段思宇. 不锈钢老化着色液预还原草酸沉淀除杂过程研究[J]. 无机盐工业, 2023, 55(2): 119-125.
[5]	韦康, 张浩, 甘顺鹏. 钛石膏机械驱动强化结晶工艺的研究[J]. 无机盐工业, 2023, 55(11): 78-85.
[6]	马磊,盛余,周骏宏,杨钰钧,罗辉,潘春瑛,王果. 钛石膏综合利用及硫钙分离新工艺研究[J]. 无机盐工业, 2022, 54(7): 124-128.
[7]	王悠悠,袁浩,韩晴晴,谌世英. 激发剂对粉煤灰-钛石膏-电石渣体系的活化及作用机理[J]. 无机盐工业, 2022, 54(6): 115-119.
[8]	江瀚宁,李玉平,王志云,温慧敏,叶宝权. 硫酸铝、草酸钾及其共混物对α-半水石膏制备及性能的影响[J]. 无机盐工业, 2022, 54(10): 121-126.
[9]	李正,胡蒙,窦焰,崔鹏,沈浩,郑之银,刘荣. 草酸钠对半水硫酸钙晶体稳定性的影响[J]. 无机盐工业, 2022, 54(1): 62-65.
[10]	卢博,刘宜强,刘欣,蒋威,吴希. 草酸沉淀法制备超细氧化镧粉体研究[J]. 无机盐工业, 2021, 53(5): 66-68.
[11]	陈书锐,杨绍利,马兰,侯静. 盐酸浸出钛石膏实验研究[J]. 无机盐工业, 2020, 52(2): 65-68.
[12]	邵武俊,刘春燕,贺宁,郭洪臣. 草酸溶液处理对SAPO-34分子筛物性和催化性能的影响[J]. 无机盐工业, 2020, 52(2): 84-90.
[13]	石从云，王金峰，刘威杰，蔡本哲，赵润生，梁洋硕，颜晓潮，江宇帆. 草酸作用提高光棒废料粉末吸油值的机理研究[J]. 无机盐工业, 2019, 51(7): 61-63.
[14]	卢博, 姚文俐, 邓攀, 李平. 草酸铵沉淀法制备纳米氧化钕研究[J]. 无机盐工业, 2016, 48(7): 36-.
[15]	黄佳乐, 武斌, 陈葵, 范先国, 周晓葵. 钛石膏作土壤镉污染改良剂的可行性分析[J]. 无机盐工业, 2016, 48(10): 68-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
