煤矸石螯合改性后对选矿废水中重金属离子吸附研究

doi:10.19964/j.issn.1006-4990.2022-0375

摘要/Abstract

摘要：

选取贵州省某6个矿区煤矸石进行均匀混合，通过700 ℃煅烧后获得热活化的样品。采用螯合剂次氮基三乙酸（NTA）与羧甲基淀粉（CMS）对热活化的样品进行改性，制备低成本的改性煤矸石吸附剂。通过单因素静态吸附实验分别研究了pH、CMS与NTA固液比、吸附剂投加量、吸附时间等对改性煤矸石吸附废水中Cu²⁺和Pb²⁺的影响。结果表明，在焙烧温度为700 ℃、CMS与NTA最佳固液质量比（简称固液比）为1∶15、溶液pH=9、吸附时间为2 h、投放量为0.8 g/L条件下，改性煤矸石能够吸附选矿废水中大量Cu²⁺和Pb²⁺，最佳去除率分别为69.34%和79.98%。结合吸附等温模型拟合分析，吸附剂对Pb²⁺的吸附过程以单层的化学吸附为主。

关键词: 煤矸石, 表面改性, 螯合剂, 重金属离子

Abstract:

The coal gangue from 6 mining areas in Guizhou province was mixed evenly and the thermal activated samples were obtained after calcination at 700 ℃.The coal gangue was modified by chelating agent NTA and carboxymethyl starch（CMS）and the low cost modified coal gangue adsorbent was prepared.The effects of pH value，solid-liquid ratio of CMS and NTA，adsorbent dosage and adsorption time on the adsorption of Cu²⁺and Pb²⁺ from wastewater by modified coal gangue were studied by single factor static adsorption experiment.The results showed that the modified coal gangue could adsorb a large amount of Cu²⁺ and Pb²⁺ from mineral processing wastewater under the roasting temperature of 700 ℃，the optimal solid-liquid ratio of CMS and NTA of 1∶15，the solution pH of 9，the adsorption time of 2 h，and the dosage of 0.8 g/L.The optimal removal rates were 69.34% and 79.98%，respectively.Combined with the isothermal model fitting analysis，the adsorption process of Pb²⁺ was dominated by monolayer chemisorption.

Key words: coal gangue, surface modification, chelating agent, heavy metal ion

中图分类号:

X703

张谌虎, 马毅, 朱山, 陈鹏, 王成勇, 李子文. 煤矸石螯合改性后对选矿废水中重金属离子吸附研究[J]. 无机盐工业, 2023, 55(4): 97-103.

ZHANG Chenhu, MA Yi, ZHU Shan, CHEN Peng, WANG Chengyong, LI Ziwen. Study on adsorption of heavy metal ions in mineral processing wastewater by chelating modified coal gangue[J]. Inorganic Chemicals Industry, 2023, 55(4): 97-103.

图/表 11

表1

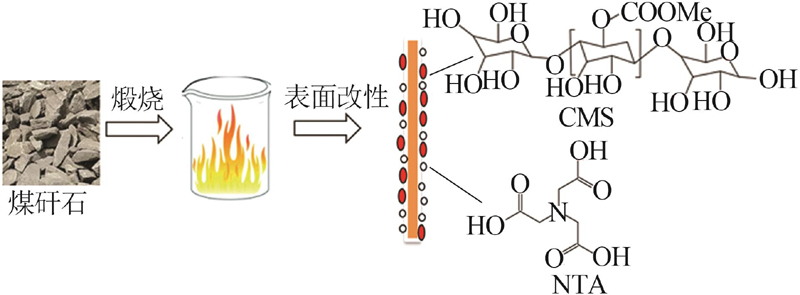

图1

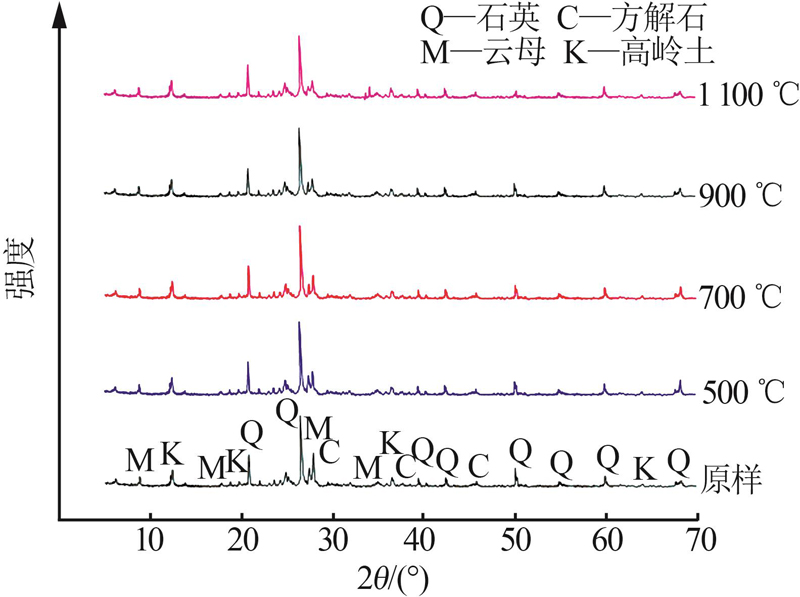

图2

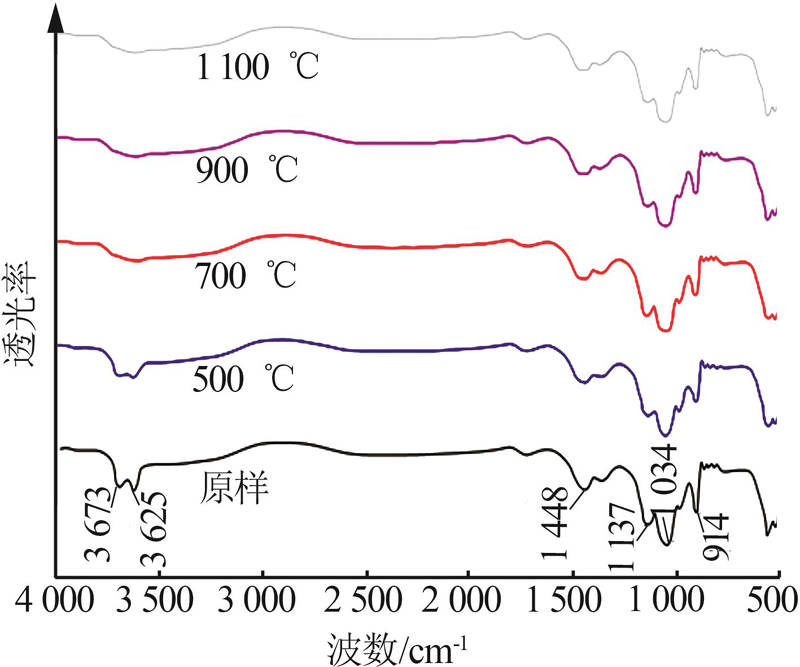

图3

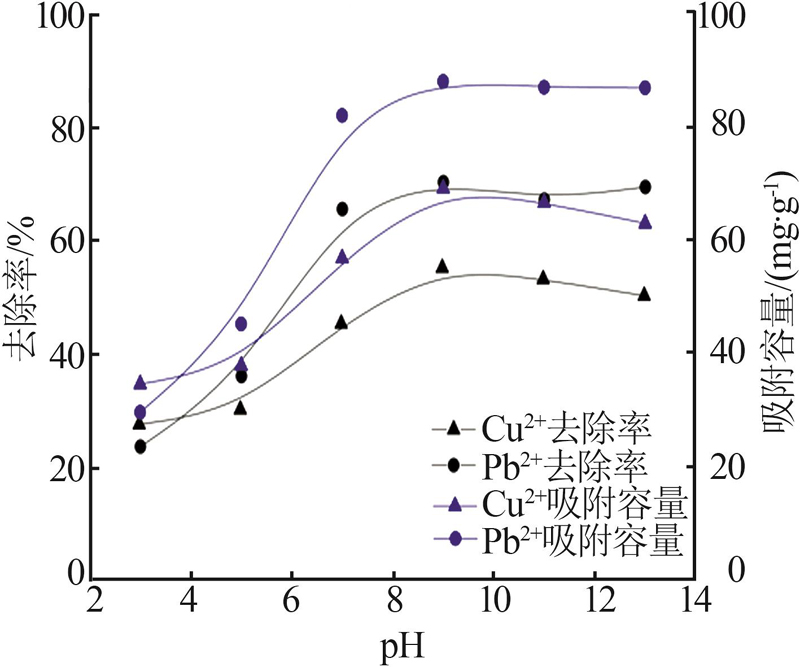

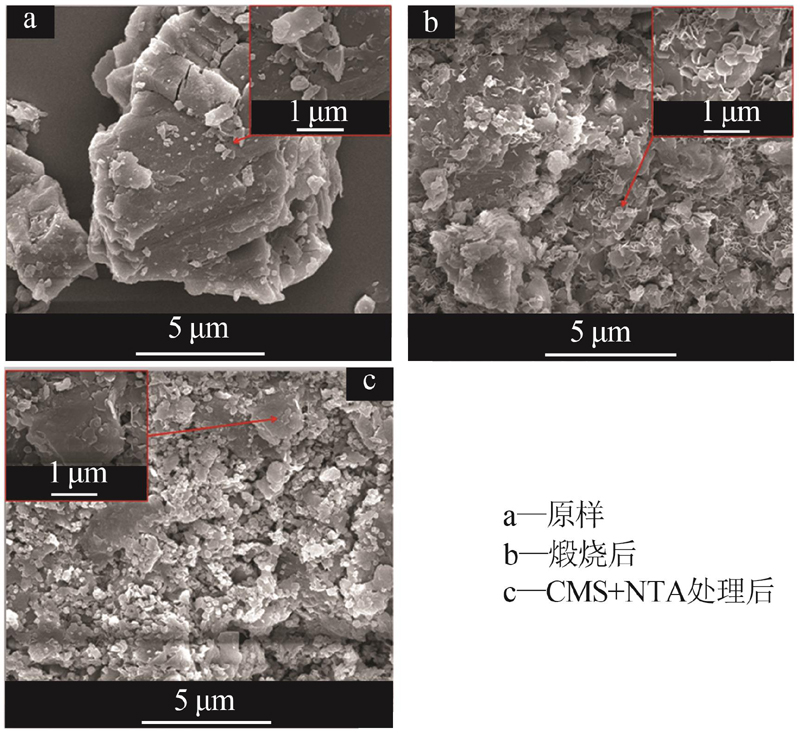

图4

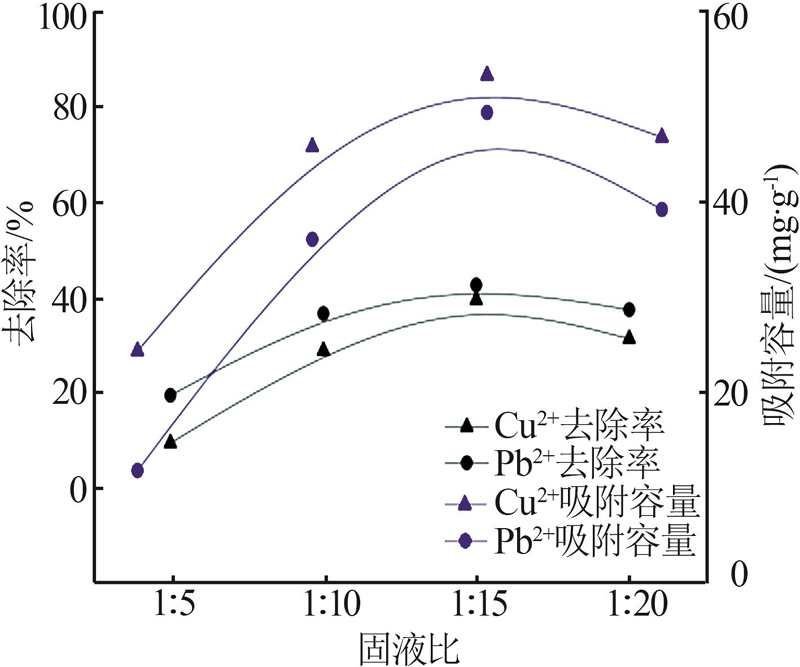

图5

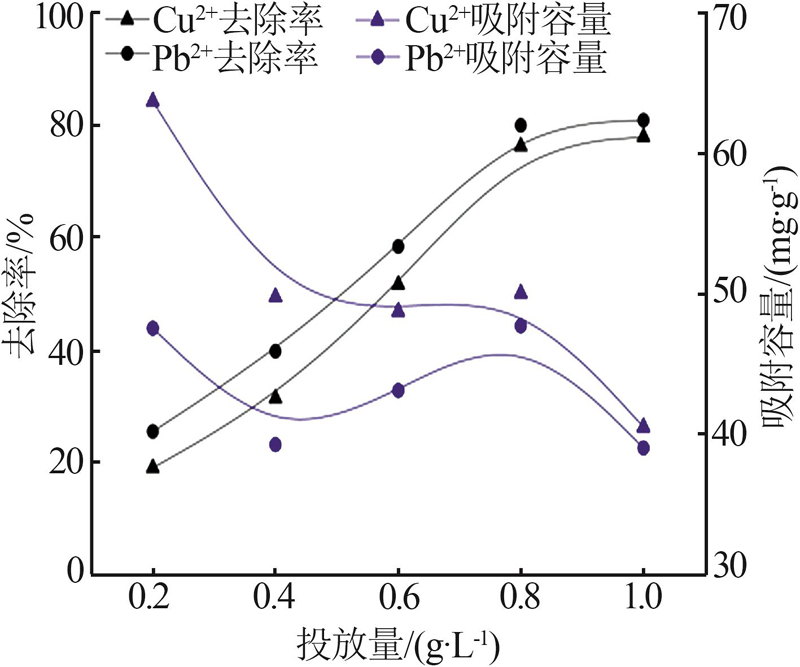

图6

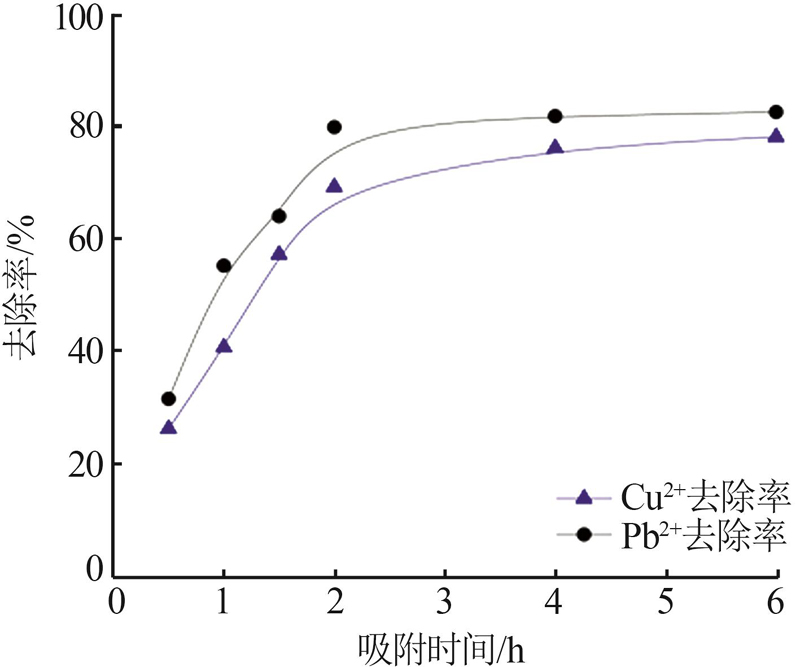

图7

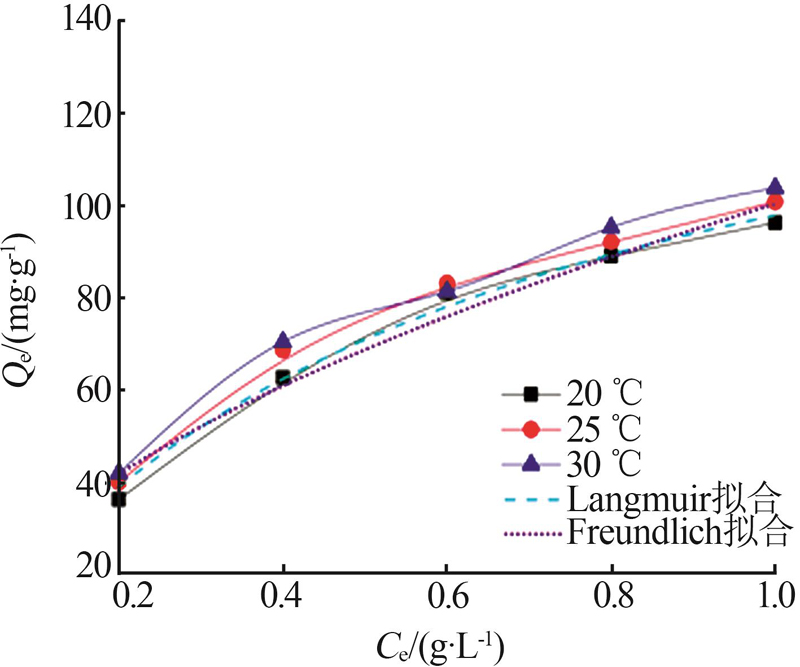

图8

图9

表2

参考文献 24

1	贾鲁涛，吴倩云.煤矸石特性及其资源化综合利用现状[J].煤炭技术，2019，38（11）：37-40.
	JIA Lutao， WU Qianyun.Properties and comprehensive utilization status of coal gangue resource[J].Coal Technology，2019，38（11）：37-40.
2	郭伟.煤矸石资源化的研究进展[J].中国矿业，2007，16（7）：85-87.
	GUO Wei.Progress on utilization of coal gangue[J].China Mining Magazine，2007，16（7）：85-87.
3	程金生，惠冰，孟凌霄，等.公路工程煤矸石填筑路基可行性研究[J].建筑技术开发，2021，48（3）：155-156.
	CHENG Jinsheng， HUI Bing， MENG Lingxiao，et al.Feasibility study of roadbed filling with gangue for highway engineering[J].Building Technology Development，2021，48（3）：155-156.
4	徐平坤.利用煤矸石生产耐火材料[J].再生资源与循环经济，2016，9（3）：41-44.
	XU Pingkun.Production of refractory materials by using coal gangue[J].Recyclable Resources and Circular Economy，2016，9（3）：41-44.
5	俞心刚，李德军，田学春，等.煤矸石泡沫混凝土的研究[J].新型建筑材料，2008，35（1）：16-19.
	YU Xingang， LI Dejun， TIAN Xuechun，et al.Study on gangue foam concrete[J].New Building Materials，2008，35（1）：16-19.
6	张新策，郑波，夏静慧，等.一种煤矸石生产硅酸盐水泥熟料的制备方法：中国，110845159A[P].2020-02-28.
7	GAO Yajun， HUANG Huijuan， TANG Wenjing，et al.Preparation and characterization of a novel porous silicate material from coal gangue[J].Microporous and Mesoporous Materials，2015，217：210-218.
8	QIAN Tingting， LI Jinhong.Synthesis of Na-A zeolite from coal gangue with the in situ crystallization technique[J].Advanced Powder Technology，2015，26（1）：98-104.
9	CHEN Jianlong， LU Xinwei.Synthesis and characterization of zeolites NaA and NaX from coal gangue[J].Journal of Material Cycles and Waste Management，2018，20（1）：489-495.
10	邓晓虎，乐英红，高滋.K₂CO₃活化煤矸石制备活性炭吸附剂[J].应用化学，1997，14（3）：49-52.
	DENG Xiaohu， YUE Yinghong， GAO Zi.Preparation of active carbon adsorbents from elutrilithe via K₂CO₃ activation[J].Chinese Journal of Applied Chemistry，1997，14（3）：49-52.
11	Qikai LÜ， DONG Xinfa， ZHU Zhiwen，et al.Environment-oriented low-cost porous mullite ceramic membrane supports fabricated from coal gangue and bauxite[J].Journal of Hazardous Materials，2014，273：136-145.
12	DONG Weiyang， JIN Yaoyao， ZHOU Kang，et al.Efficient degradation of pharmaceutical micropollutants in water and wastewater by Fe^III-NTA-catalyzed neutral photo-Fenton process[J].Science of the Total Environment，2019，688：513-520.
13	SAINI S， KATNORIA J K， KAUR I.Surface modification of Dendrocalamus strictus charcoal powder using nitrilotriacetic acid as a chelating agent and its application for removal of copper（Ⅱ） from aqueous solutions[J].Separation Science and Technology，2021，56（2）：275-289.
14	陈亮，陈东辉，李步祥.壳聚糖吸附处理废水的研究进展[J].四川环境，2001，20（3）：19-23.
	CHEN Liang， CHEN Donghui， LI Buxiang.Review on the adsorption of chitosan in wastewater treatment[J].Sichuan Environment，2001，20（3）：19-23.
15	周秋生.海藻酸盐凝胶微球的制备及其吸附性能研究[D].绵阳：西南科技大学，2015.
	ZHOU Qiusheng.Studies on preparation and adsorption performance of alginate gel microspheres[D].Mianyang：Southwest Uni-versity of Science and Technology，2015.
16	何莼，李忠，赵桢霞，等.低成本木质素吸附剂对废水中Pb²⁺吸附性能的研究[J].离子交换与吸附，2006，22（6）：481-488.
	HE Chun， LI Zhong， ZHAO Zhenxia，et al.Adsorption properties of a low-cost lignin adsorbent for removal of heavy metal ions Pb²⁺ [J].Ion Exchange and Adsorption，2006，22（6）：481-488.
17	孔德顺，李志，李琳，等.六盘水矿区煤矸石理化性质及资源化利用分析[J].煤炭工程，2013，45（7）：99-101.
	KONG Deshun， LI Zhi， LI Lin，et al.Analysis on physicochemical properties and resource utilization of coal rejects in Liupanshui mining area[J].Coal Engineering，2013，45（7）：99-101.
18	吴红，孔德顺，张绪勇，等.六盘水矿区煤矸石理化特性及热活化研究[J].硅酸盐通报，2016，35（11）：3814-3818.
	WU Hong， KONG Deshun， ZHANG Xuyong，et al.Physicochemical properties and thermal activation of coal gangue in Liupanshui mining area[J].Bulletin of the Chinese Ceramic Society，2016，35（11）：3814-3818.
19	ZHANG Ge， YANG Huifen， JIANG Meiling，et al.Preparation and characterization of activated carbon derived from deashing coal slime with ZnCl₂ activation[J].Colloids and Surfaces A：Physicochemical and Engineering Aspects，2022，641.Doi：10.1016/j.colsurfa.2021.128124.
20	ZHANG Weiqing， DONG Chaowei， HUANG Peng，et al.Experimental study on the characteristics of activated coal gangue and coal gangue-based geopolymer[J].Energies，2020，13（10）.Doi：10.3390/en13102504.
21	FA'IZZAH M， WIDJIJONO W， KAMIYA Y，et al.Synthesis and characterization of white mineral trioxide aggregate using precipitated calcium carbonate extracted from limestone[J].Key Engineering Materials，2020，840：330-335.
22	TIAN Xianghui， SONG Dazhao， HE Xueqiu，et al.Investigation on micro-surface adhesion of coals and implications for gas occurrence and coal and gas outburst mechanism[J].Journal of Natural Gas Science and Engineering，2021，94.Doi：10.1016/j.jngse.2021.104115.
23	MOHAMMADI R， AZADMEHR A， MAGHSOUDI A.Fabrication of the alginate-combusted coal gangue composite for simultaneous and effective adsorption of Zn（Ⅱ） and Mn（Ⅱ）[J].Journal of Environmental Chemical Engineering，2019，7（6）.Doi：10.1016/j.jece.2019.103494.
24	JIN Yuxuan， LIU Ze， HAN Le，et al.Synthesis of coal-analcime composite from coal gangue and its adsorption performance on heavy metal ions[J].Journal of Hazardous Materials，2022，423.Doi：10.1016/j.jhazmat.2021.127027.

样本	w（SiO₂）	w （Al₂O₃）	w （TFe）	w （CaO）	w （MgO）	w （Na₂O）	w （K₂O）	w （TiO₂）
1	45.88	11.69	8.69	2.00	3.21	1.58	2.11	2.68
2	46.38	12.37	7.65	1.22	2.88	1.01	1.67	4.33
3	45.05	10.85	8.35	1.94	2.01	1.22	1.25	2.52
4	43.22	11.38	5.68	1.41	0.68	1.02	1.33	3.41
5	43.89	14.38	7.33	0.85	1.85	1.35	1.84	3.29
6	45.37	13.68	9.91	1.14	2.14	1.17	1.01	4.77

T/℃	Langmuir			Freundlich
T/℃	Q/ （mg·g^-1）	K_L/ （L·mg^-1）	R²	n	K_F/ （mg^1-1/ⁿ ·L^1/ⁿ ·g^-1）	R²
20	96.33	0.236 8	0.989 5	3.89	25.07	0.956 6
25	100.87	0.209 0	0.992 8	3.54	21.10	0.962 6
30	103.88	0.220 5	0.991 7	2.89	14.00	0.975 9

[1]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[2]	韩伟, 宋永明, 刘琪, 徐金陵, 徐荣, 李春全, 殷帅军, 孙志明. 钙盐辅助热活化煤矸石及其活化PMS降解苯并［a］芘性能研究[J]. 无机盐工业, 2025, 57(1): 103-112.
[3]	张岩岩, 李东红, 刘永鹤, 张阳, 康乐, 王毅. 填料氧化铝的表面处理研究[J]. 无机盐工业, 2025, 57(1): 77-82.
[4]	田朋, 张浩然, 徐金钢, 牟晨曦, 徐前进, 宁桂玲. 氧化铝溶胶改性锂离子电池正负极材料的研究[J]. 无机盐工业, 2024, 56(9): 44-53.
[5]	柴春镜, 冯政君, 吴海滨, 史晓凯, 张俊杰, 宋慧平. 煤矸石基多孔基质对土壤溶质运移的影响[J]. 无机盐工业, 2024, 56(9): 107-116.
[6]	杨恩, 申红艳, 刘有智. 硅聚醚原位改性超细氢氧化镁的制备[J]. 无机盐工业, 2024, 56(4): 42-49.
[7]	李超, 王丽萍, 戴崟, 高桂梅, 张云峰, 洪雨, 许立军, 崔永杰. 高硅渣碱熔水热合成13X分子筛及吸附铅铜锌离子研究[J]. 无机盐工业, 2023, 55(9): 88-93.
[8]	王丽萍, 李超, 常宁, 曹坤, 高桂梅, 张云峰, 洪雨, 图亚, 赵建强. 煤矸石中有价元素回收技术研究进展[J]. 无机盐工业, 2023, 55(7): 10-17.
[9]	王丽娟, 燕可洲, 郭志强, 赵仲鹤, 郭彦霞, 程芳琴. 钠盐活化赤泥-煤矸石酸浸液制备聚合氯化铝[J]. 无机盐工业, 2023, 55(4): 76-83.
[10]	刘雪霆, 毛凌峰, 胡芸, 彭溪, 樊雪梅, 陈严磊, 刘文魁. 分散剂和超剪切对二氧化硅的协同分散作用[J]. 无机盐工业, 2023, 55(3): 71-77.
[11]	田朋, 徐金钢, 徐前进, 刘坤吉, 庞洪昌, 宁桂玲. 纳米氧化铝浆料制备及用于改性锂电池正极材料[J]. 无机盐工业, 2023, 55(12): 43-49.
[12]	梁朝,李春全,孙志明,郑水林. 新型有机改性剂对重质碳酸钙的表面改性效果及机理[J]. 无机盐工业, 2022, 54(7): 70-77.
[13]	班丽萍,马民. CuAl₂O₄和CuAl₂O₄：Cr荧光粉的合成及发光机理研究[J]. 无机盐工业, 2022, 54(1): 56-61.
[14]	简梦奇,张堃,谢鑫,陈锡勇. 磷酸锰锂锂离子电池正极材料研究进展[J]. 无机盐工业, 2021, 53(9): 18-23.
[15]	王玲,熊雨婷,崔兆纯,贾蓝波,范晨子,刘淑贤,聂轶苗. 橄榄石酸溶制备超细二氧化硅改性研究[J]. 无机盐工业, 2021, 53(3): 34-37.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
