微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究

doi:10.19964/j.issn.1006-4990.2024-0018

摘要/Abstract

摘要：

高温焙烧能激发煤矸石的火山灰活性，但常规的焙烧工艺存在能耗高与耗时长的弊端。该研究采用高效节能的微波焙烧工艺提高了煤矸石的火山灰活性，研究了焙烧温度对煤矸石组成与结构的影响规律，通过对养护28 d及硫酸盐溶液侵蚀后硬化浆体的组成与结构进行表征，探究了活性煤矸石改善混凝土制品水化特性及抗硫酸盐侵蚀性能的机理。结果表明，适当提高焙烧温度可破坏煤矸石中高岭石的结构，使其转变成偏高岭石，从而赋予煤矸石凝胶活性。煤矸石经700 ℃焙烧后，可溶性SiO₂与Al₂O₃分别提升至各自总组分的40.23%与72.36%，28 d火山灰活性指数升至80.27%。活性煤矸石参与水化反应，通过消纳浆体中的Ca（OH）₂促进了水化硅酸钙与水化铝酸钙的生成，丰富了制品的水化产物。这不仅提高了样品的致密度与强度，而且抑制了SO₄^2-的侵蚀破坏。由于掺入700 ℃焙烧煤矸石的混凝土样品生成的钙矾石量最少，制品抗硫酸盐侵蚀性能最佳。然而当焙烧温度升至900 ℃，部分偏高岭石转变成无水化活性的莫来石，相应地制品的抗硫酸盐侵蚀性能也随之下降。

关键词: 煤矸石, 微波焙烧, 火山灰活性, 混凝土, 抗硫酸盐侵蚀性能

Abstract:

High-temperature calcination can stimulate the volcanic ash activity of coal gangue，but conventional kiln calcination process was blamed for high energy consumption and long time consumption.In this study，microwave roasting technology with characteristics of efficiency and energy-saving，was applied to improve the volcanic ash activity of coal gangue，and the influence of roasting temperature on phase composition and structure of coal gangue were investigated.In the meantime，the mechanism for improving the hydration characteristics and sulfate corrosion resistance of concrete products using activated coal gangue was explored，after characterizing the phase composition and structure of the hardened slurry after 28 d of curing and sulfate solution erosion with various period.The results indicated that the structure of kaolinite in coal gangue could be destroyed，which would be subsequently transformed into metakaolinite，thus endowing coal gangue with gel activity.After calcination at 700 ℃，the coal gangue contained 40.23% of soluble SiO₂ and 72.36% of soluble Al₂O₃of each.As a consequence，its 28 d volcanic ash activity index was increased to 80.27%.Activated coal gangue took part in the hydration reaction by absorbing Ca（OH）₂ in the slurry，thus promoting the generation of hydrated calcium silicate and hydrated calcium aluminate.Consequently，the amount of hydration products was increased.It not only improved the density and strength of the sample，but also suppressed the erosion damage of SO₄^2-.Because of the minimum amount of ettringite generated in the concrete sample with addition of 700 ℃ roasted coal gangue，the product showed the best resistance to sulfate attack.However，when the calcination temperature was increased to 900 ℃，some metakaolin transformed into anhydrous active mullite，and correspondingly，a decrease in sulfate resistance of the product was present.

Key words: coal gangue, microwave roasting, volcanic ash activity, concrete, sulfate resistance

中图分类号:

TQ127.2

毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.

MAO Shize. Study on microwave roasting-activated coal gangue to improve sulfate corrosion resistance of concrete[J]. Inorganic Chemicals Industry, 2025, 57(3): 86-93.

图/表 13

表1

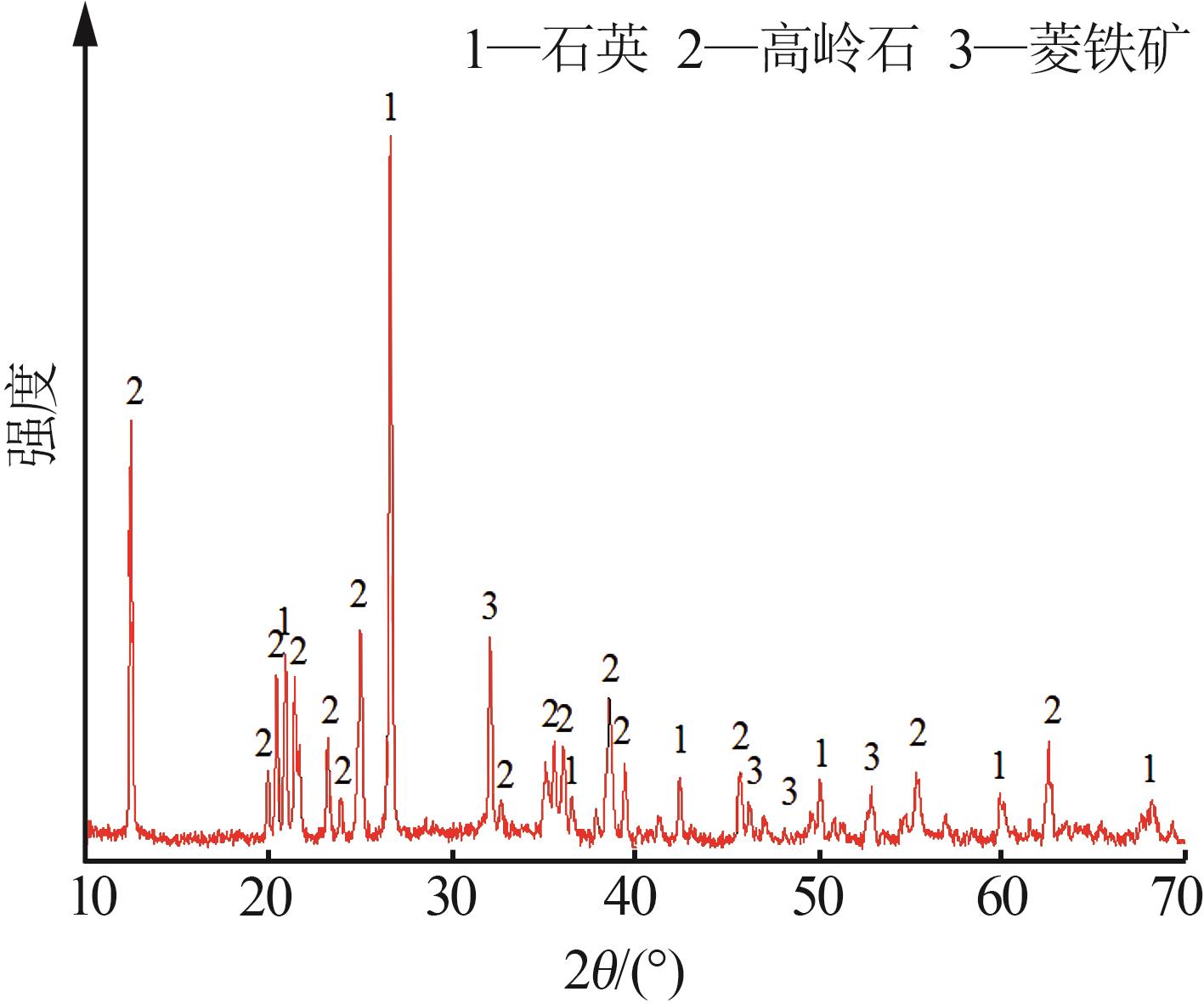

图1

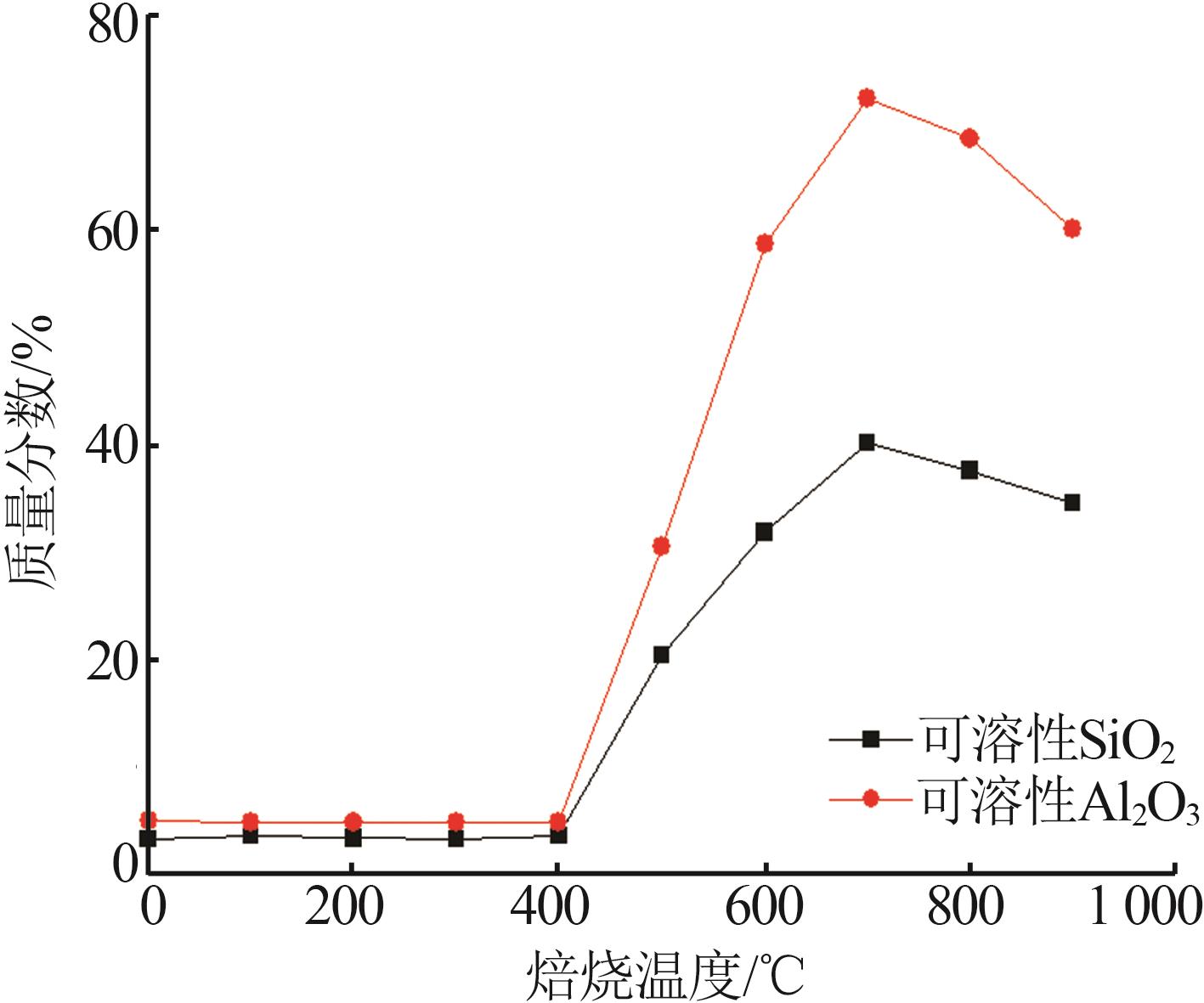

图2

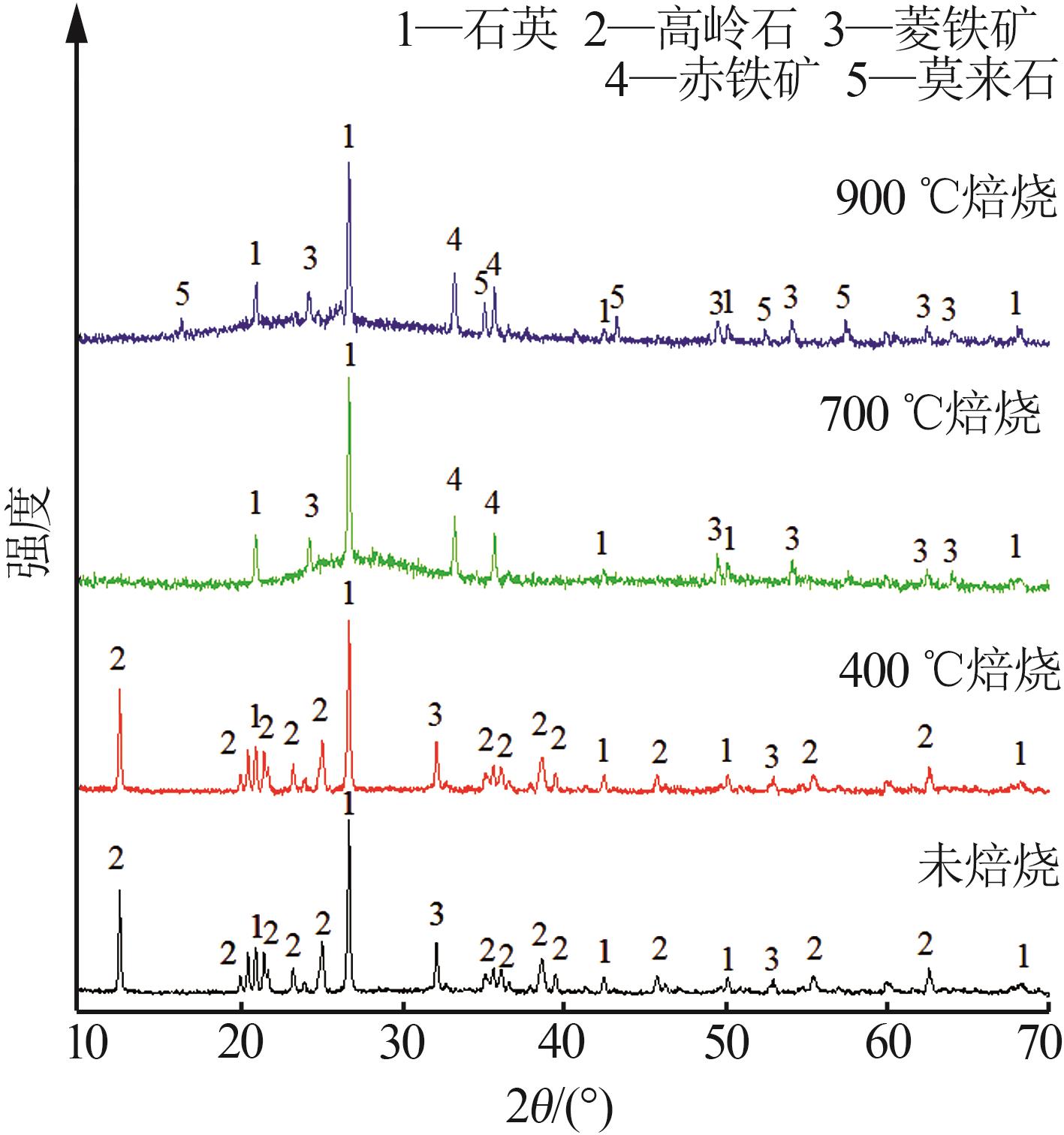

图3

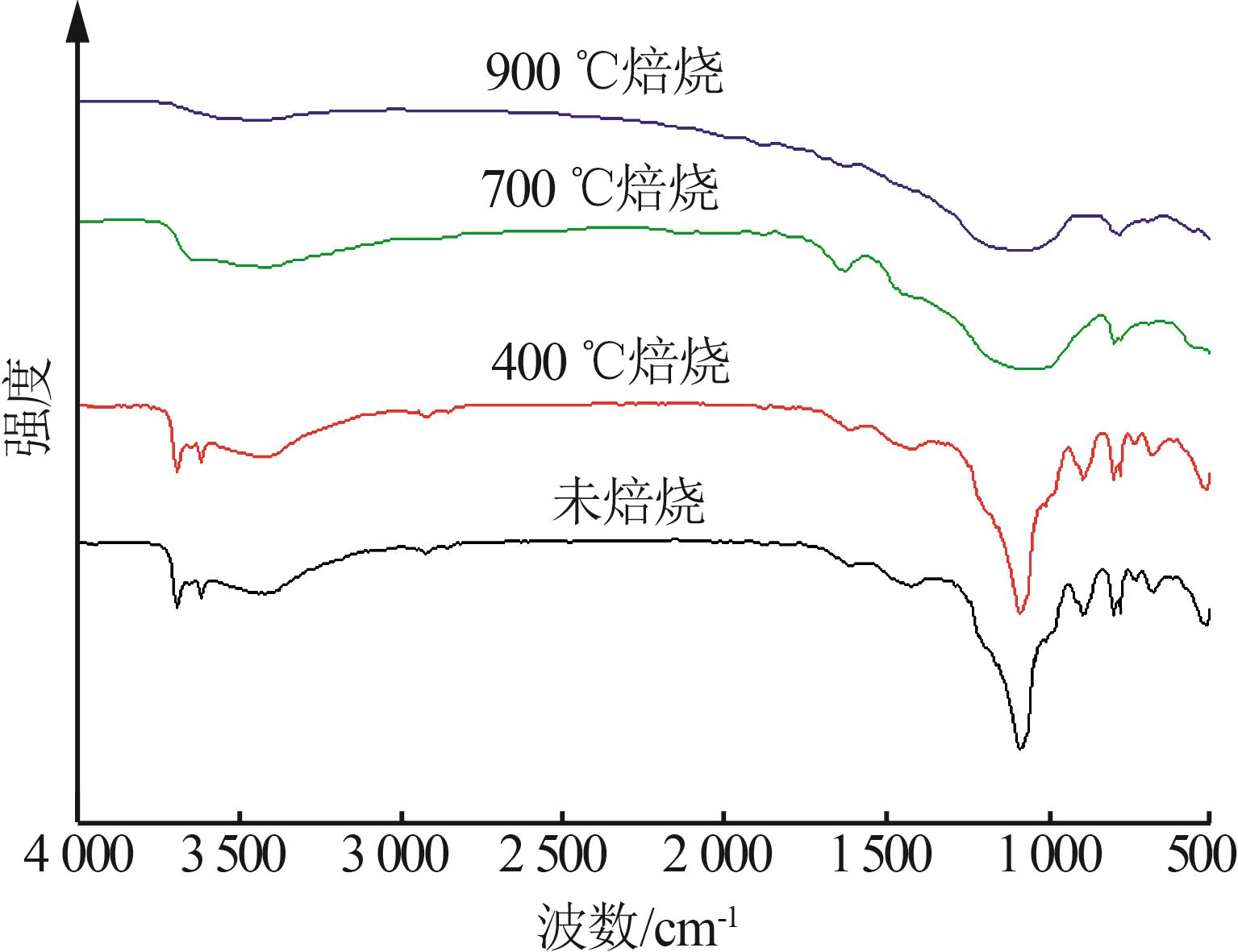

图4

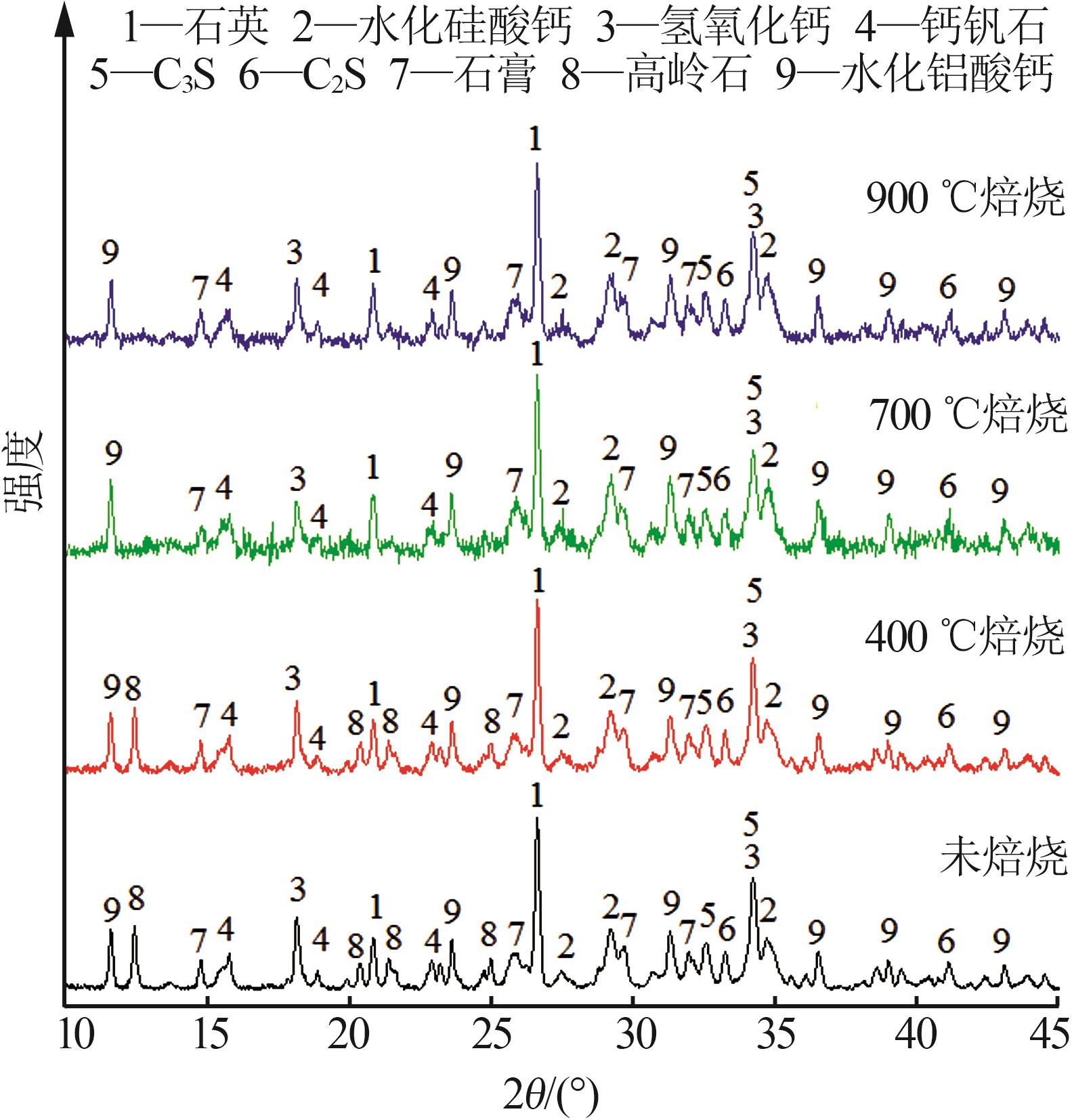

图5

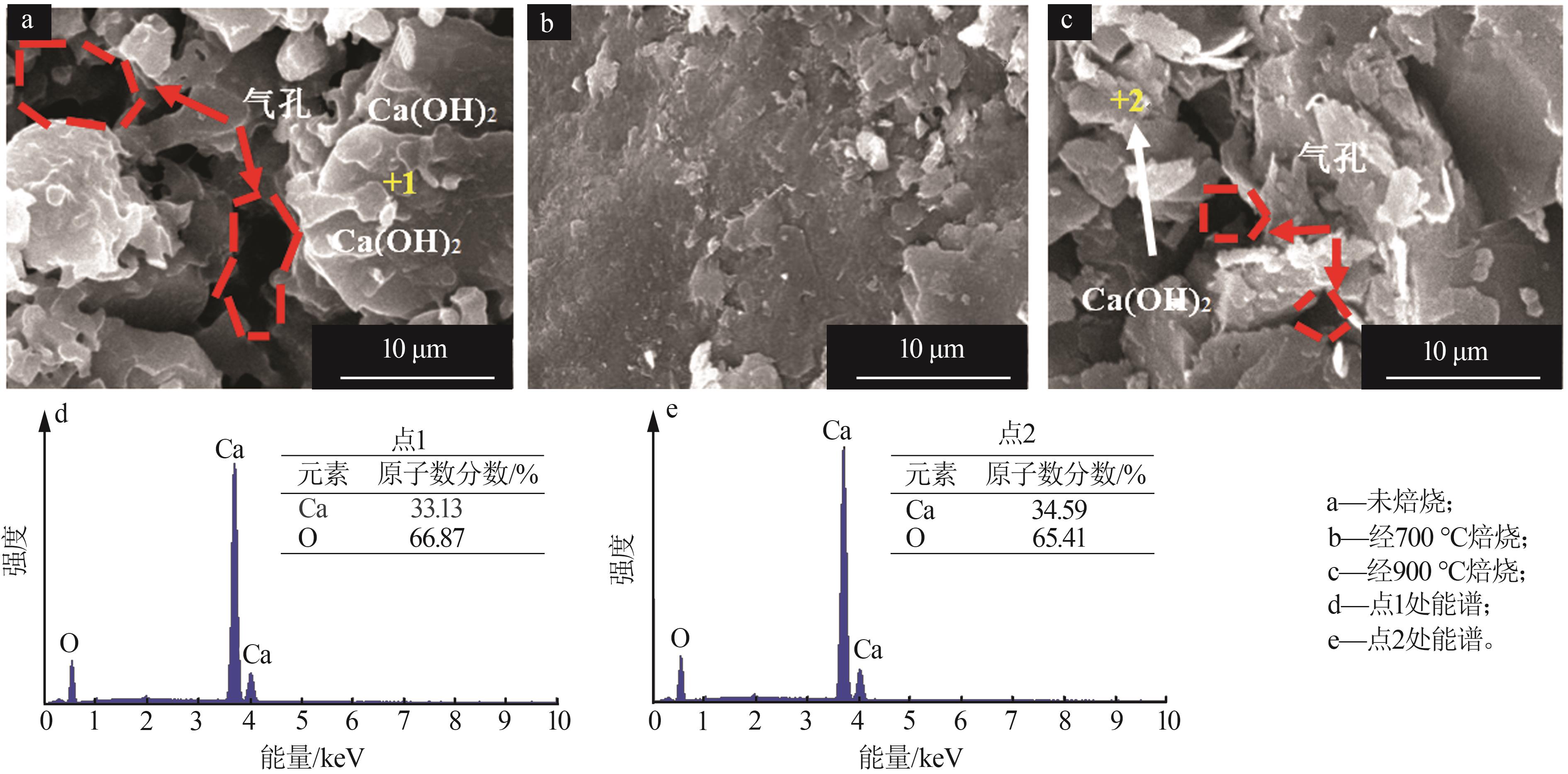

图6

表2

图7

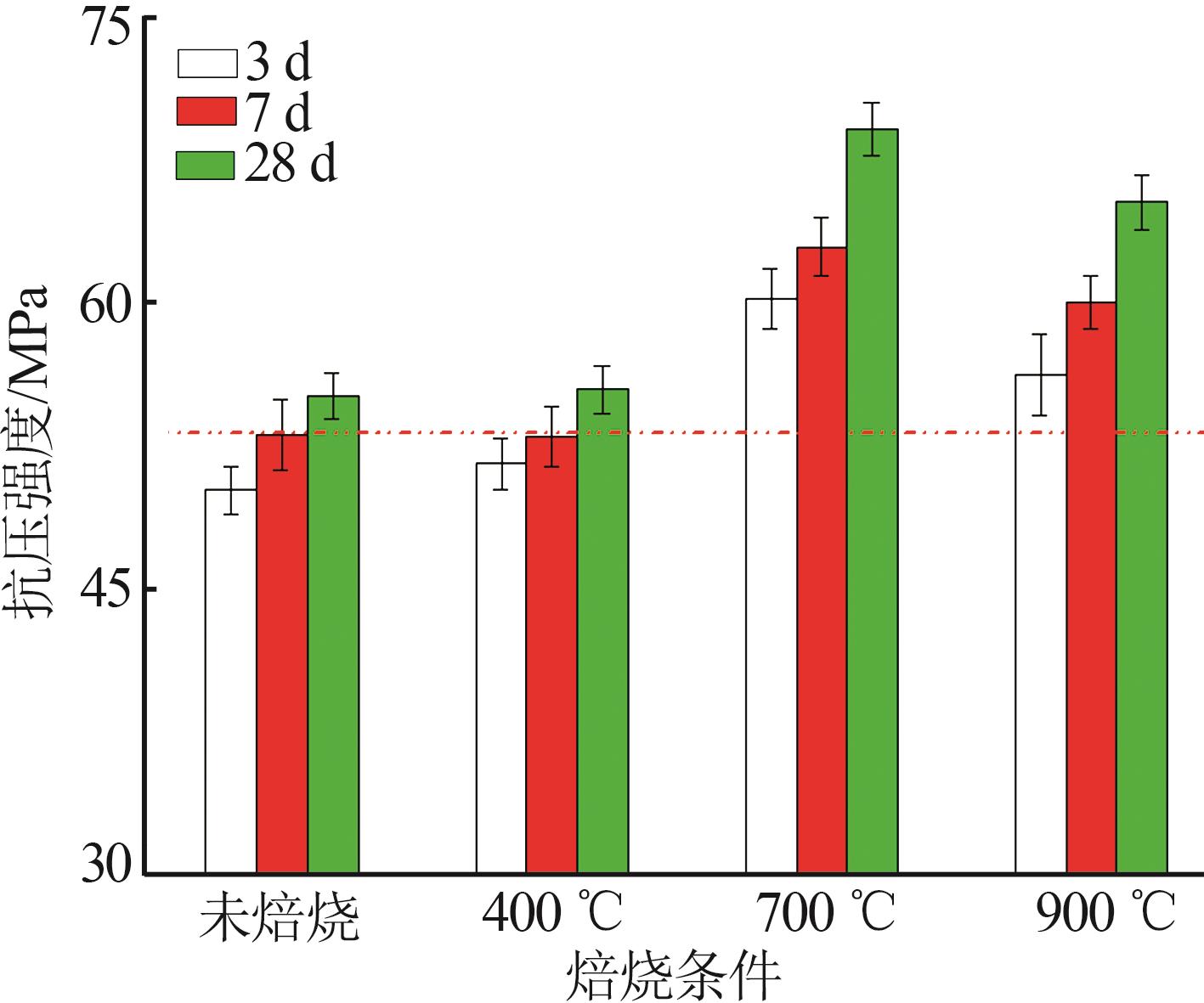

图8

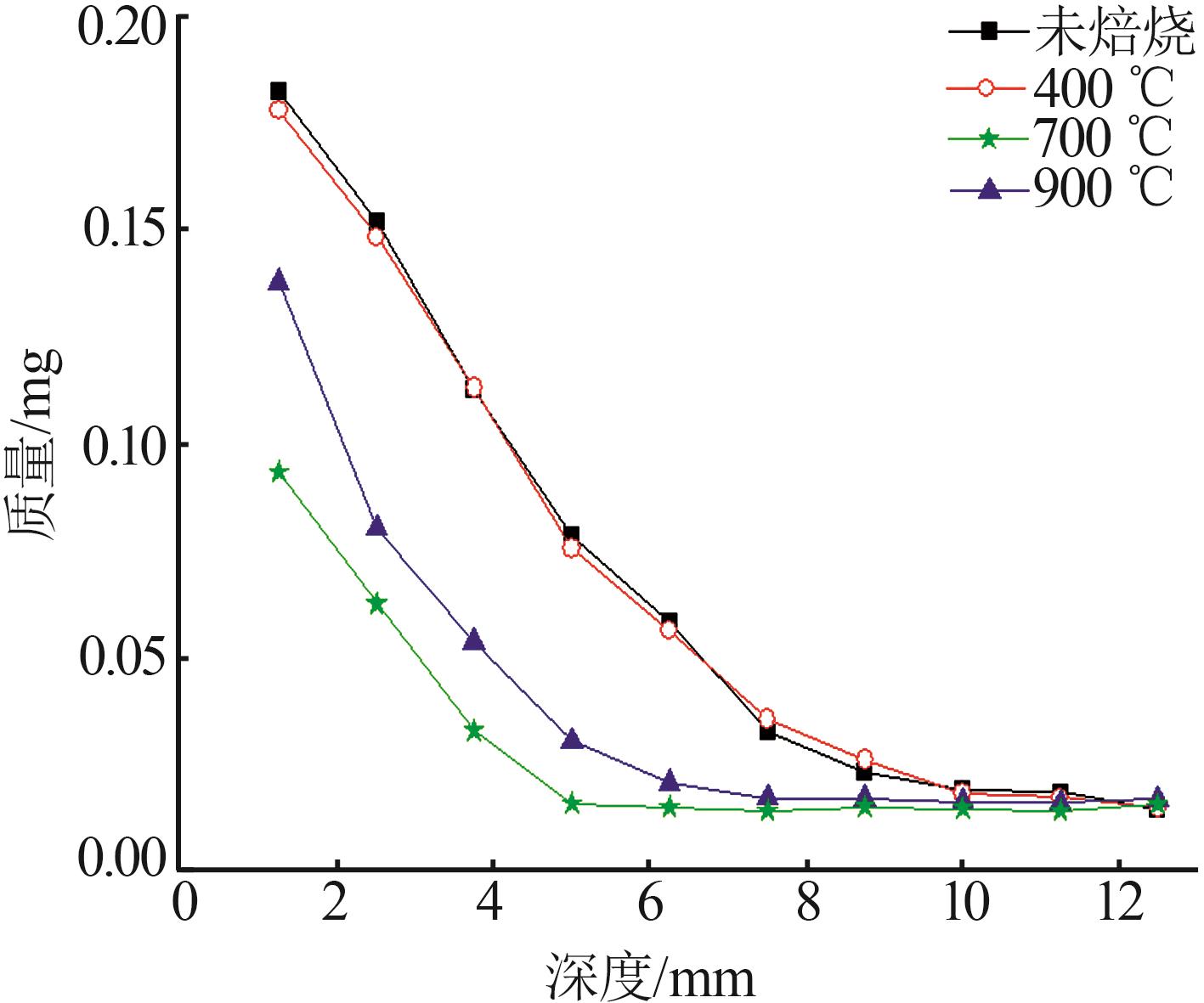

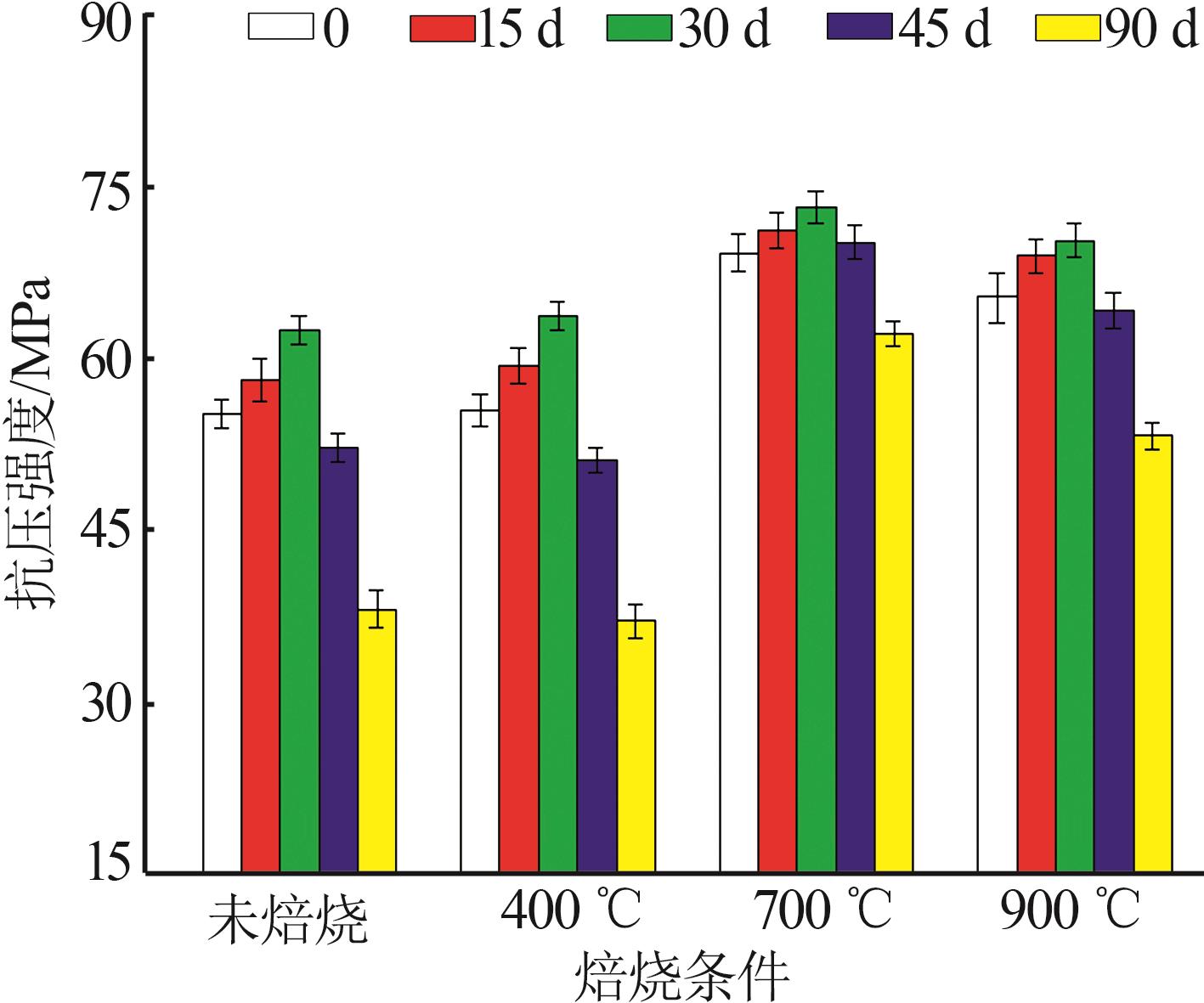

图9

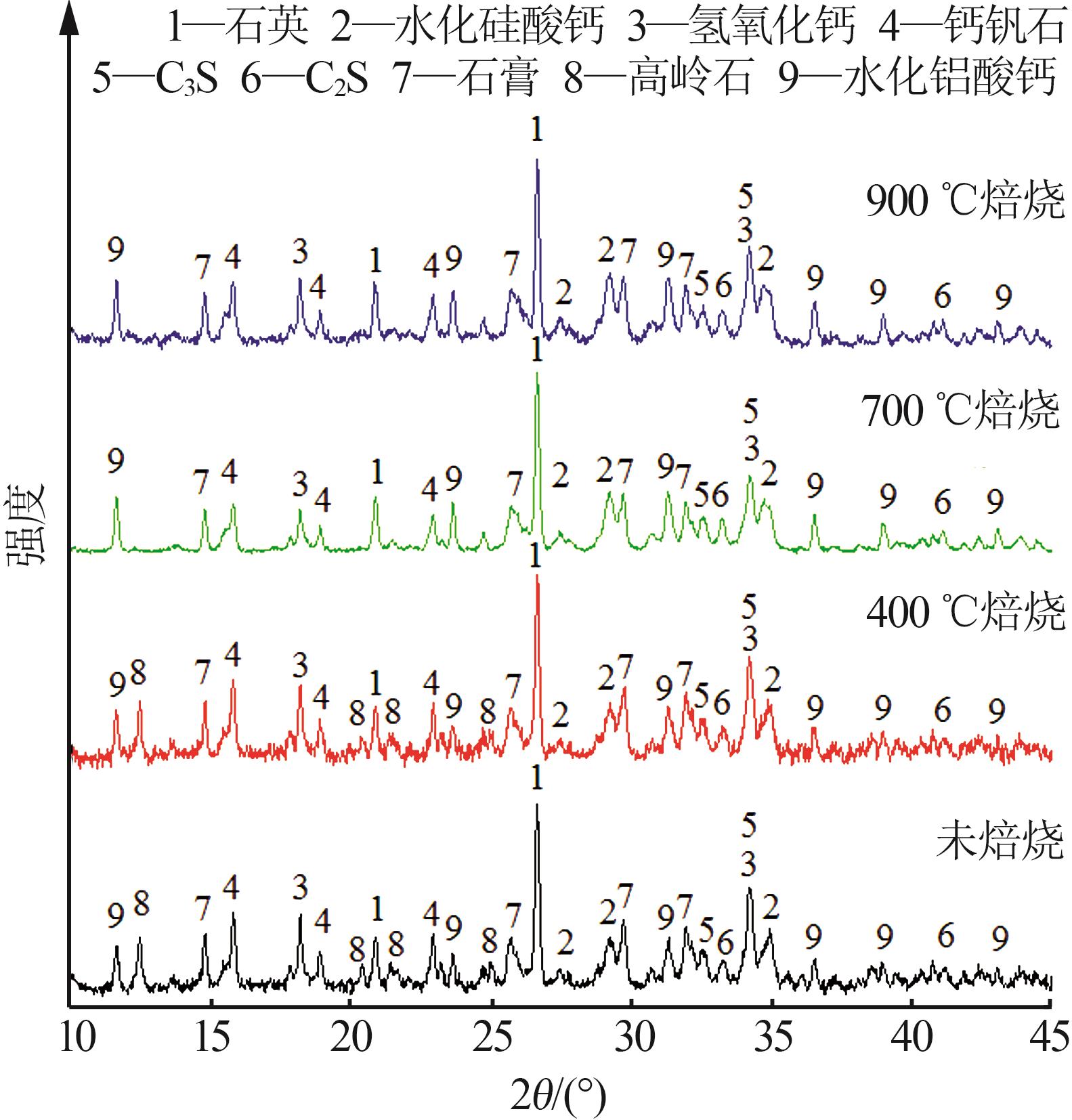

图10

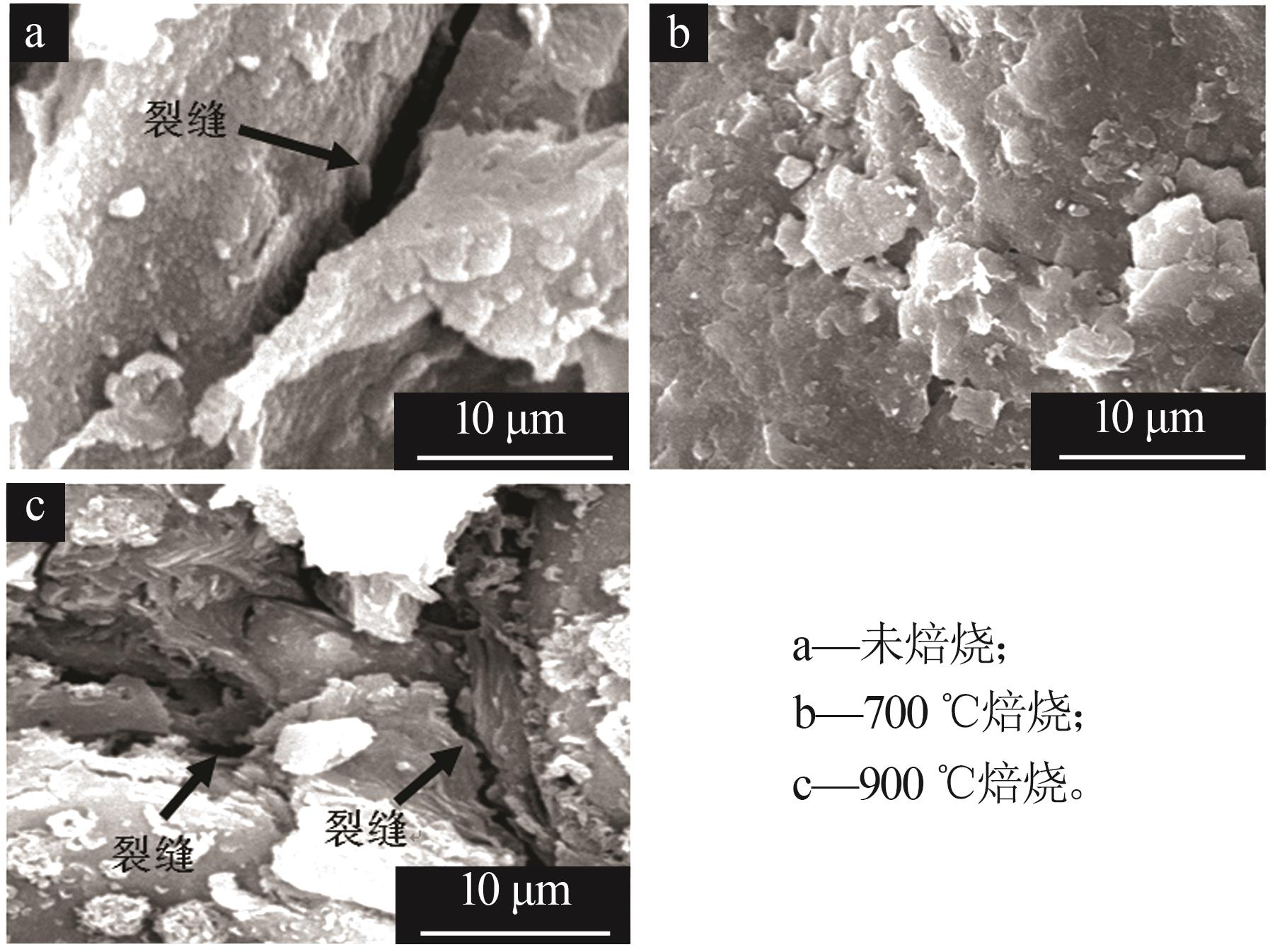

图11

参考文献 18

1	刘昂，宫尧尧，高嵩，等.碳化和纳米SiO₂改性再生粗骨料混凝土抗硫酸盐侵蚀性能［J］.福州大学学报（自然科学版），2023，51（2）：256-263.
	LIU Ang， GONG Yaoyao， GAO Song，et al.Sulfate resistance of recycled concrete prepared with carbonation and nano SiO₂ modified recycled coarse aggregates［J］.Journal of Fuzhou University （Natural Science Edition），2023，51（2）：256-263.
2	MARDANI-AGHABAGLOU A， İNAN SEZER G， RAMYAR K.Comparison of fly ash，silica fume and metakaolin from mechanical properties and durability performance of mortar mixtures view point［J］.Construction and Building Materials，2014，70：17-25.
3	钟声亮，张迈生，苏锵.微波热法煅烧高岭土的机理研究［J］.中山大学学报（自然科学版），2005，44（3）：71-74.
	ZHONG Shengliang， ZHANG Maisheng， SU Qiang.Study of mecha-nism of Kaolin sintered by microwave heating［J］.Acta Scientiarum Naturalium Universitatis Sunyatseni，2005，44（3）：71-74.
4	朱绘美，张煜雯，迂晨，等.微波养护阶段碱激发粉煤灰胶凝材料的力学性能［J］.建筑材料学报，2022，25（6）：558-564.
	ZHU Huimei， ZHANG Yuwen， YU Chen，et al.Mechanical properties of alkali-activated fly ash cementitious materials under microwave curing stages［J］.Journal of Building Materials，2022，25（6）：558-564.
5	赵志曼，宋万明，董斌，等.微波辐照活化煤矸石-硅酸盐水泥体系试验研究［J］.材料导报，2011，25（S1）：474-476.
	ZHAO Zhiman， SONG Wanming， DONG Bin，et al.Effect of microwave radiation activation coal gangue to Portland cement system properties［J］.Materials Reports，2011，25（S1）：474-476.
6	王虹.土壤活性硅铝的测定与方法改进［J］.土壤通报，1986，17（3）：135-137.
	WANG Hong.Determination of active silicon and aluminum in soil and improvement of method［J］.Chinese Journal of Soil Science，1986，17（3）：135-137.
7	ASTERIS P G， LOURENÇO P B， ROUSSIS P C，et al.Revealing the nature of metakaolin-based concrete materials using artificial intelligence techniques［J］.Construction and Building Materials，2022，322：126500.
8	王磊，酒少武，成思萌，等.快速煅烧条件对煤系偏高岭土性能的影响［J］.材料科学与工程学报，2022，40（5）：791-795， 822.
	WANG Lei， Shaowu JIU， CHENG Simeng，et al.The effect of rapid calcination conditions on the properties of coal-series metakao-lin［J］.Journal of Materials Science and Engineering，2022，40（5）：791-795，822.
9	VENYITE P， MAKONE E C， KAZE R C，et al.Effect of combined metakaolin and basalt powder additions to laterite-based geopolymers activated by rice husk ash （RHA）/NaOH solution［J］.Silicon，2022，14（4）：1643-1662.
10	朱愿愿，王爱国，孙道胜，等.煅烧煤矸石细骨料特性及其对砂浆性能的提升作用［J］.煤炭学报，2021，46（11）：3657-3669.
	ZHU Yuanyuan， WANG Aiguo， SUN Daosheng，et al.Characteristics of coal gangue fine aggregates after calcination and its effects on the improvement of mortar properties［J］.Journal of China Coal Society，2021，46（11）：3657-3669.
11	WANG Aiguo， LIU Peng， LIU Kaiwei，et al.Application of air-cooled blast furnace slag aggregates as replacement of natural aggregates in cement-based materials：A study on water absorption property［J］.Journal of Wuhan University of Technology：Mater.Sci.Ed.，2018，33（2）：445-451.
12	WANG Qinghe， LI Zhe， ZHANG Yuzhuo，et al.Influence of coarse coal gangue aggregates on elastic modulus and drying shrinkage behaviour of concrete［J］.Journal of Building Engineering，2020，32：101748.
13	HAN Shiwen， ZHONG Jing， YU Qishen，et al.Sulfate resistance of eco-friendly and sulfate-resistant concrete using seawater sea-sand and high-ferrite Portland cement［J］.Construction and Bu-ilding Materials，2021，305：124753.
14	WRIGHT J W， PANTELIDES C P.Axial compression capacity of concrete columns reinforced with corrosion-resistant hybrid reinforcement［J］.Construction and Building Materials，2021，302：124209.
15	代凌辉，谢刚川，宫经伟.粉煤灰对低热水泥与普硅水泥早期水化影响对比研究［J］.混凝土，2023（2）：75-79，84.
	DAI Linghui， XIE Gangchuan， GONG Jingwei.Comparative
	study on the effect of fly ash on early hydration of low-heat cement and ordinary portland cement［J］.Concrete，2023（2）：75-79，84.
16	温勇，徐虎，韩东明.锂渣粉对水泥基材料抗硫酸盐侵蚀性能的影响［J］.混凝土，2010（12）：90-92.
	WEN Yong， XU Hu， HAN Dongming.Study on the effect of lithium slag powders upon the sulfate corrosion resistance of cement materials［J］.Concrete，2010（12）：90-92.
17	GADAG P R， GHORPADE V G， RAO H S.Durability study of nano influenced metakaolin concrete to acid attack［J］.Civil Engineering and Architecture，2022，10（3）：1012-1035.
18	DVORKIN L I， ZHITKOVSKY V， LUSHNIKOVA N，et al.Comparative study of metakaolin and zeolite tuff influence on properties of high-strength concrete［J］.Construction Technologies and Architecture，2022（15）：10042-10045.

原料	w （SiO₂）	w （Al₂O₃）	w （Fe₂O₃）	w （MgO）	w （CaO）
水泥	21.32	4.95	3.94	2.20	62.67
煤矸石	58.69	18.56	8.26	4.39	3.58
原料	w （Na₂O）	w （K₂O）	w （TiO₂）	w （SO₃）
水泥	0.87	0.64	—	—
煤矸石	1.69	2.10	0.87	0.36

焙烧条件	活性指数/%
焙烧条件	28 d	56 d
未焙烧	30.23	42.39
400 ℃	33.12	44.67
700 ℃	80.27	86.05
900 ℃	71.84	76.22

[1]	史王芳, 张永胜. 混凝土基非金属硼掺杂富氮氮化碳降解NO _x 性能研究[J]. 无机盐工业, 2025, 57(3): 116-123.
[2]	韩伟, 宋永明, 刘琪, 徐金陵, 徐荣, 李春全, 殷帅军, 孙志明. 钙盐辅助热活化煤矸石及其活化PMS降解苯并［a］芘性能研究[J]. 无机盐工业, 2025, 57(1): 103-112.
[3]	刘光明. C₃N₅/NH₂-MIL-125（Ti）改性混凝土砂浆光催化和力学性能研究[J]. 无机盐工业, 2025, 57(1): 120-128.
[4]	柴春镜, 冯政君, 吴海滨, 史晓凯, 张俊杰, 宋慧平. 煤矸石基多孔基质对土壤溶质运移的影响[J]. 无机盐工业, 2024, 56(9): 107-116.
[5]	刘慈军, 吴子杨, 程书凯, 陈旭勇. 再生细骨料对超高性能混凝土的力学与自收缩性能影响[J]. 无机盐工业, 2024, 56(9): 75-81.
[6]	张瑞君, 陈国良, 宋春草, 朱亚飞. 氧化石墨烯对再生砂超高性能混凝土力学及抗氯离子渗透性能的影响[J]. 无机盐工业, 2024, 56(8): 54-59.
[7]	叶芬, 成昊, 向媛, 刘松, 石维. 利用电解锰渣制备陶瓷骨料及在混凝土中的应用[J]. 无机盐工业, 2024, 56(6): 127-132.
[8]	毕超, 张笑康, 王修贵. 垃圾焚烧渣机械活化改性高强度混凝土的水化特性及耐久性研究[J]. 无机盐工业, 2024, 56(12): 142-149.
[9]	姜立龙, 李剑秋, 杨林, 张庆刚. 高镁磷尾矿作为矿物掺合料应用于混凝土性能研究[J]. 无机盐工业, 2024, 56(1): 90-95.
[10]	王丽萍, 李超, 常宁, 曹坤, 高桂梅, 张云峰, 洪雨, 图亚, 赵建强. 煤矸石中有价元素回收技术研究进展[J]. 无机盐工业, 2023, 55(7): 10-17.
[11]	董林林, 高华锋. 氢氟酸溶液改性钢渣相变混凝土的制备及研究[J]. 无机盐工业, 2023, 55(5): 109-114.
[12]	王丽娟, 燕可洲, 郭志强, 赵仲鹤, 郭彦霞, 程芳琴. 钠盐活化赤泥-煤矸石酸浸液制备聚合氯化铝[J]. 无机盐工业, 2023, 55(4): 76-83.
[13]	张谌虎, 马毅, 朱山, 陈鹏, 王成勇, 李子文. 煤矸石螯合改性后对选矿废水中重金属离子吸附研究[J]. 无机盐工业, 2023, 55(4): 97-103.
[14]	和文超,薛静,王伟. 含粉煤灰微珠混凝土的强度和徐变特性研究[J]. 无机盐工业, 2023, 55(1): 124-128.
[15]	王缘,王智,秦洪一. 湿法解毒铁铬渣作混凝土掺合料的性能研究[J]. 无机盐工业, 2022, 54(3): 87-90.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
