钠盐活化赤泥-煤矸石酸浸液制备聚合氯化铝

doi:10.19964/j.issn.1006-4990.2022-0386

摘要/Abstract

摘要：

以钠盐活化赤泥-煤矸石酸浸所得滤液为原料，通过对其蒸发除钠、碱化聚合等步骤制得聚合氯化铝絮凝剂（PAC）。首先研究了酸浸液中杂质离子浓度对PAC品质的影响，并通过蒸发结晶方式选择性去除杂质离子；随后探究了聚合工艺条件（温度、时间、碱化剂添加速度）对PAC盐基度和Al₂O₃含量（质量分数）的影响。结果表明，当酸浸液中Na⁺浓度小于0.5 mol/L时，制得PAC产品的盐基度和Al₂O₃含量符合GB/T 22627—2022《水处理剂聚氯化铝》的要求；基于NaCl、AlCl₃、CaCl₂、FeCl₃的溶解度差异，可通过蒸发结晶方式选择性除钠，将酸浸液中Na⁺浓度控制在0.5 mol/L以下；蒸发结晶母液再经适宜的聚合条件（聚合温度为80 °C、聚合时间为120 min和碱化剂添加速度为8.0 mL/min），可制得符合GB/T 22627—2022品质要求的PAC产品；采用实际酸浸液制得的PAC用于生活污水处理的效果优于市售絮凝剂，对COD、浊度、UV₂₅₄的去除效率分别可达85.62%、76.36%和70.31%。

关键词: 赤泥, 煤矸石, 蒸发结晶, 聚合氯化铝, 絮凝性能

Abstract:

Poly-aluminium chloride（PAC） was prepared from the acid leaching liquor of sodium activated red mud-coal gangue activated by sodium salt through evaporation crystallization and alkalization polymerization.Firstly，the effect of impurity ion concentrations in acid leaching liquor on the quality of PAC was studied，and the impurity ion was selectively removed through evaporation crystallization.Then the effects of polymerization conditions including temperature，time and adding rate of alkalizing agent on the basicity and Al₂O₃ content of PAC were evaluated.The results showed that the basicity and Al₂O₃ content of the prepared PAC were qualified according to national standard GB/T 22627—2022 when Na⁺ concentration was lower than 0.5 mol/L in the acid leaching liquor.Based on the solubility difference of NaCl，AlCl₃，CaCl₂ and FeCl₃，sodium could be selectively removed by evaporation crystallization，and the concentration of Na⁺ in the acid leaching solution could be controlled below 0.5 mol/L.The PAC product meeting the quality requirements of GB/T 22627—2022 could be prepared by evaporating the crystallization mother liquor and then passing through the appropriate polymerization conditions（polymerization temperature was 80 °C，polymerization time was 120 min，and alkalizing agent addition rate was 8.0 mL/min）.The flocculation performance of PAC obtained from the acid leaching liquor for domestic sewage treatment was better than that of commercial flocculant，and the removal efficiencies of COD，turbidity and UV₂₅₄ were 85.62%，76.36% and 70.31%，respectively.

Key words: red mud, coal gangue, evaporation crystallization, PAC, flocculation performance

中图分类号:

TQ133.1

王丽娟, 燕可洲, 郭志强, 赵仲鹤, 郭彦霞, 程芳琴. 钠盐活化赤泥-煤矸石酸浸液制备聚合氯化铝[J]. 无机盐工业, 2023, 55(4): 76-83.

WANG Lijuan, YAN Kezhou, GUO Zhiqiang, ZHAO Zhonghe, GUO Yanxia, CHENG Fangqin. Preparation of poly-aluminum chloride from acid leaching liquor of red mud-coal gangue activated by sodium salt[J]. Inorganic Chemicals Industry, 2023, 55(4): 76-83.

图/表 12

表1

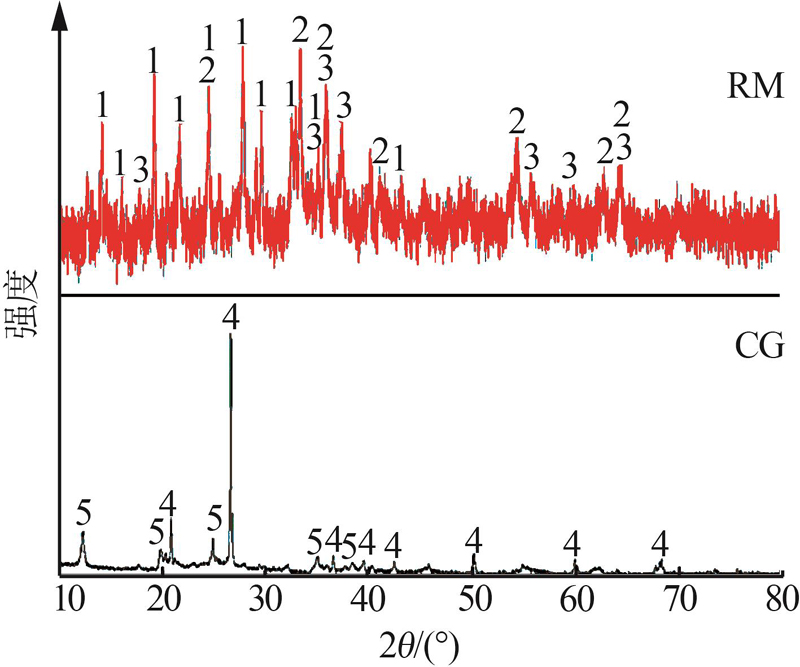

图1

表2

表3

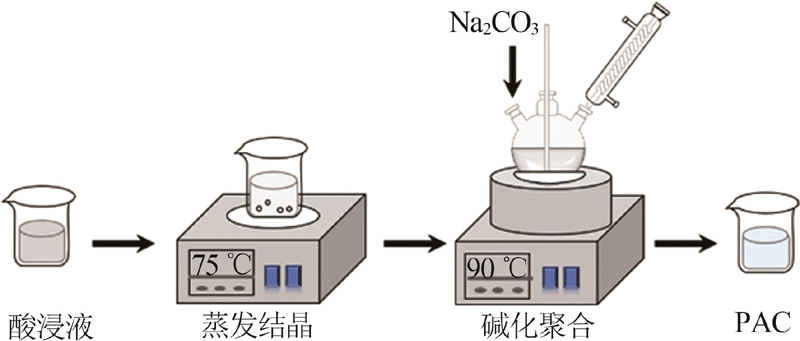

图2

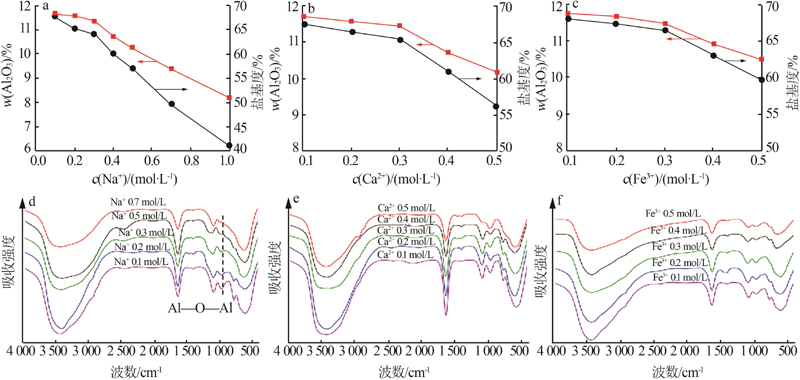

图3

表4

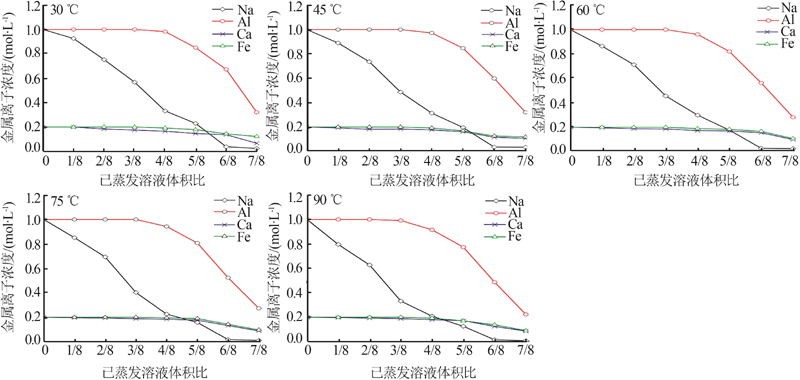

图4

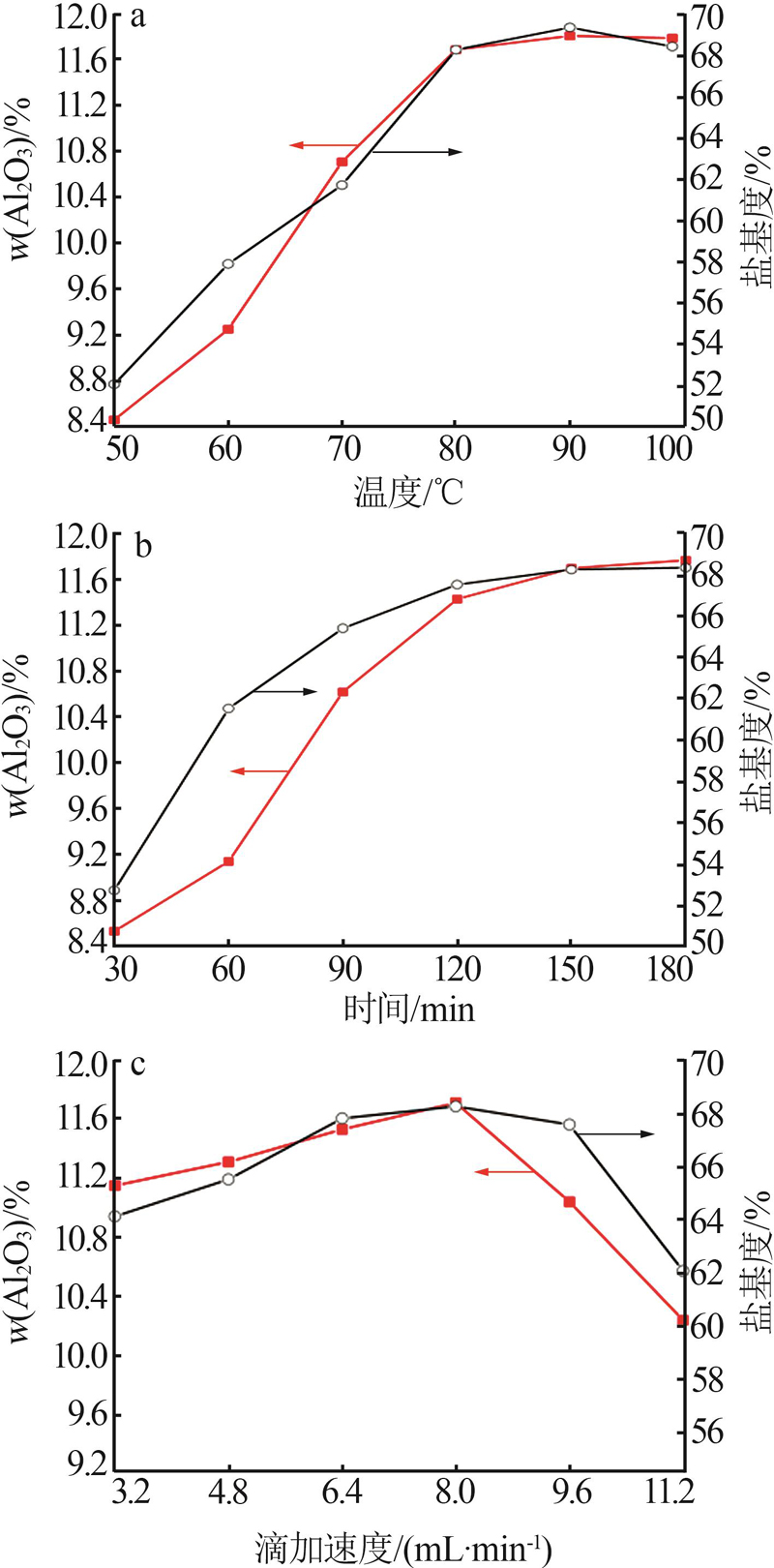

图5

表5

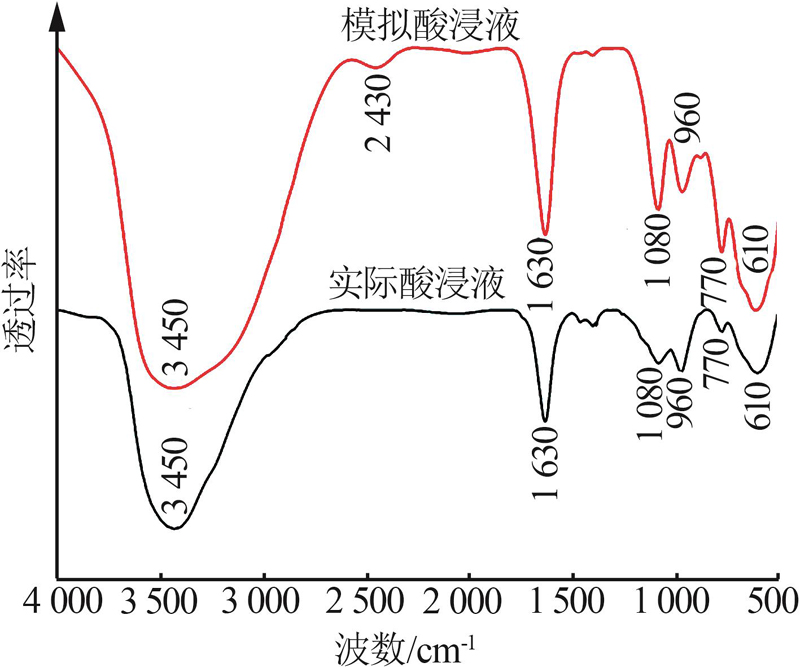

图6

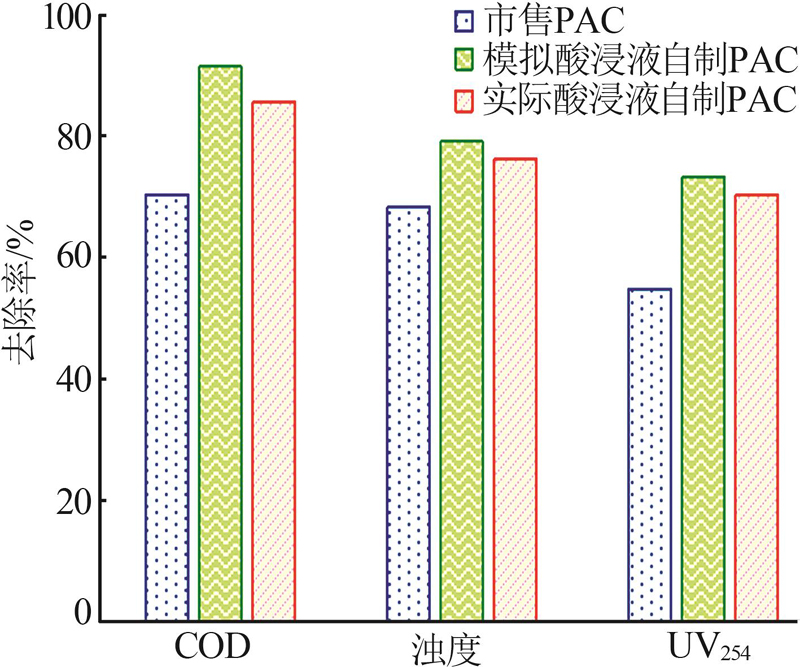

图7

参考文献 34

1	REDDY P S， REDDY N G， SERJUN V Z，et al.Properties and assessment of applications of red mud （bauxite residue）：Current status and research needs[J].Waste and Biomass Valorization，2021，12（3）：1185-1217.
2	WANG Shaohan， JIN Huixin， DENG Yong，et al.Comprehensive utilization status of red mud in China：A critical review[J].Journal of Cleaner Production，2021，289.Doi：10.1016/j.jclepro.2020. 125136.
3	石家力，黄自力，秦庆伟，等.二次铝灰制备聚合氯化铝试验研究[J].金属矿山，2021（7）：206-210.
	SHI Jiali， HUANG Zili， QIN Qingwei，et al.Experiment study on the preparation of polyaluminum chloride with secondary aluminum dross[J].Metal Mine，2021（7）：206-210.
4	杜凯峰，吕帅帅，倪红军，等.铝灰渣与废盐酸制备聚合氯化铝的试验研究[J].功能材料，2020，51（1）：1207-1213.
	DU Kaifeng， Shuaishuai LYU， NI Hongjun，et al.Research on preparation of poly-aluminum chloride by aluminum ash and waste hydrochloric acid[J].Journal of Functional Materials，2020，51（1）：1207-1213.
5	LAN Wei， QIU Huiqin， ZHANG Jie，et al.Characteristic of a novel composite inorganic polymer coagulant-PFAC prepared by hydrochloric pickle liquor[J].Journal of Hazardous Materials，2009，162（1）：174-179.
6	ZHAO Ying， ZHANG Lieyu， NI Fan，et al.Evaluation of a novel composite inorganic coagulant prepared by red mud for phosphate removal[J].Desalination，2011，273（2/3）：414-420.
7	胡文豪，张建波，李少鹏，等.煤气化渣制备聚合氯化铝工艺研究[J].洁净煤技术，2019，25（1）：154-159.
	HU Wenhao， ZHANG Jianbo， LI Shaopeng，et al.Study on the preparation of polyaluminium chloride from coal gasification residue[J].Clean Coal Technology，2019，25（1）：154-159.
8	马方通，高利坤.赤泥制备无机高分子絮凝剂的研究进展[J].化学世界，2017，58（6）：379-384.
	MA Fangtong， GAO Likun.Progress of preparation of inorganic polymer flocculant from bauxite residues[J].Chemical World，2017，58（6）：379-384.
9	赵恒，李望，牛泽鹏，等.赤泥制备聚合氯化铝铁及其吸附性能研究[J].稀有金属与硬质合金，2019，47（5）：64-68，82.
	ZHAO Heng， LI Wang， NIU Zepeng，et al.Preparation and adsorption properties of polyaluminum ferric chloride from red mud[J].Rare Metals and Cemented Carbides，2019，47（5）：64-68，82.
10	王文杰，练伟，刘振英，等.微波水热煤矸石制备聚合氯化铝及其性能研究[J].安徽化工，2022，48（1）：51-57.
	WANG Wenjie， LIAN Wei， LIU Zhenying，et al.Preparation of polyaluminum chloride from coal gangue by microwave hydrothermal method and its performance[J].Anhui Chemical Industry，2022，48（1）：51-57.
11	GUO Yanxia， LI Jian， YAN Kezhou，et al.A prospective process for alumina extraction via the co-treatment of coal fly ash and bauxite red mud：Investigation of the process[J].Hydrometallurgy，2019，186：98-104.
12	张吉元，柳丹丹，郭晓方，等.赤泥-煤矸石协同还原焙烧回收Fe、Al有价元素[J].环境工程学报，2021，15（10）：3306-3315.
	ZHANG Jiyuan， LIU Dandan， GUO Xiaofang，et al.Valuable element recovery of Fe and Al by reduction roasting of red mud and coal gangue[J].Chinese Journal of Environmental Engineering，2021，15（10）：3306-3315.
13	郭志强，燕可洲，张吉元，等.煤矸石/粉煤灰对赤泥钠化还原焙烧反应的影响机制[J].化工学报，2022，73（5）：2194-2205.
	GUO Zhiqiang， YAN Kezhou， ZHANG Jiyuan，et al.Influence mechanism of coal gangue/coal fly ash on the sodium reduction roasting reaction of red mud[J].CIESC Journal，2022，73（5）：2194-2205.
14	郭玉梅，曹丽琼，郭彦霞，等.煤矸石和赤泥协同提取氧化铝过程矿相转变研究[J].化工学报，2019，70（4）：1542-1549.
	GUO Yumei， CAO Liqiong， GUO Yanxia，et al.Mineral transformation in process of combined extraction of alumina from coal gan-gue and red mud[J].CIESC Journal，2019，70（4）：1542-1549.
15	宁寻安，李凯，李润生，等.聚合氯化铝的红外光谱研究[J].环境化学，2008，27（2）：263-264.
	NING Xun'an， LI Kai， LI Runsheng，et al.Study on infrared spectrum of polyaluminum chloride[J].Environmental Chemistry，2008，27（2）：263-264.
16	吕慧斌.粉煤灰酸浸液中AlCl₃·6H₂O的结晶分离研究[D].太原：山西大学，2017.
	Huibin LÜ.Crystallization separation of AlCl₃·6H₂O from acid leaching liquor of coal fly ash[D].Taiyuan：Shanxi University，2017.
17	仵理想.粉煤灰盐酸浸取液相平衡及相分离的研究[D].太原：山西大学，2020.
	WU Lixiang.Study on phase equilibrium and phase separation of hydrochloric acid leaching liquid of fly ash[D].Taiyuan：Shanxi University，2020.
18	刘吉龙，潘晓林，耿学哲，等.高铝粉煤灰酸浸废液制备聚合氯化铝铁及其应用[J].中南大学学报：自然科学版，2021，52（11）：3792-3799.
	LIU Jilong， PAN Xiaolin， GENG Xuezhe，et al.Preparation and application of polymeric aluminum ferric chloride from acidic-leaching waste liquor of high-alumina fly ash[J].Journal of Central South University：Science and Technology，2021，52（11）：3792-3799.
19	丁舒航，周建民，张梦瑶，等.基于煤矸石制备的聚合氯化铝铁钛及其在二沉池出水处理中的应用[J].环境工程学报，2021，15（1）：43-56.
	DING Shuhang， ZHOU Jianmin， ZHANG Mengyao，et al.Preparation of polyaluminum iron titanium chloride from coal gangue and its application in the treatment of effluent from secondary sedimentation tank[J].Chinese Journal of Environmental Engineering，2021，15（1）：43-56.
20	LIU Beibei， GAO Baoyu， GUO Kangying，et al.The interactions between Al（Ⅲ） and Ti（Ⅳ） in the composite coagulant polyaluminum-titanium chloride[J].Separation and Purification Technology，2022，282.Doi：10.1016/j.seppur.2021.120148.
21	柴彬.聚合氯化铝制备条件优化与应用研究[D].成都：西南交通大学，2017.
	CHAI Bin.Poly aluminium chloride preparation conditions optimization and application research[D].Chengdu：Southwest Jiaotong University，2017.
22	劳德平.粉煤灰与氧化铁皮制备复合型混凝剂及混凝性能研究[D].北京：北京科技大学，2019.
	LAO Deping.Preparation of composite coagulant and coagulation performance with coal fly ash and iron scale[D].Beijing：University of Science and Technology Beijing，2019.
23	左选凤，蒋银峰，居银栋，等.高速分散均质技术制备无渣型聚合氯化铝[J].水处理技术，2019，45（4）：68-71，77.
	ZUO Xuanfeng， JIANG Yinfeng， JU Yindong，et al.Preparation of the ESM type polyaluminum chloride by the high-speed dispersion homogenization technology[J].Technology of Water Treatment，2019，45（4）：68-71，77.
24	NAKAMOTO K.Infrared and Raman spectra of inorganic and coordination compounds-Part A：Theory and applications in inorganic chemistry[M].5th ed.New York：John Wiley & Sons，1997.
25	KLOPROGGE J T， FROST R L.Raman and infrared spectroscopic investigation of the neutralisation of aluminium in the presence of monomeric orthosilicic acid[J].Spectrochimica Acta Part A：Molecular and Biomolecular Spectroscopy，1999，55（7/8）：1359-1369.
26	DUXSON P， LUKEY G C， SEPAROVIC F，et al.Effect of alkali cations on aluminum incorporation in geopolymeric gels[J].Industrial & Engineering Chemistry Research，2005，44（4）：832-839.
27	LIU Z， DUAN X， ZHAN P，et al.Coagulation performance and microstructural morphology of a novel magnetic composite coagulant for pre-treating landfill leachate[J].International Journal of Environmental Science and Technology，2017，14（11）：2507-2518.
28	TZOUPANOS N D， ZOUBOULIS A I.Preparation，characterisation and application of novel composite coagulants for surface water treatment[J].Water Research，2011，45（12）：3614-3626.
29	CHOUDHARY A K， KUMAR S， SHARMA C.Removal of chloro-organics and color from pulp and paper mill wastewater by polyaluminium chloride as coagulant[J].Desalination and Water Treatment，2015，53（3）：697-708.
30	张翔，段建榜，李瑞歌，等.炼钙还原渣和煤矸石制备聚合氯化铝的研究[J].无机盐工业，2016，48（4）：66-68.
	ZHANG Xiang， DUAN Jianbang， LI Ruige，et al.Preparation of polyaluminum chloride from calcium reducing slag and coal gangue[J].Inorganic Chemicals Industry，2016，48（4）：66-68.
31	CHEN Wei， LI Bo， LI Qiu，et al.Effect of polyaluminum chloride on the properties and hydration of slag-cement paste[J].Construction and Building Materials，2016，124：1019-1027.
32	李文杰.粉煤灰基聚氯硫酸铝铁的制备及其性能研究[D].太原：山西大学，2021.
	LI Wenjie.Enhanced metal leaching for preparation of polymeric aluminum ferric chloride sulfate（PAFCS） from circulating fluidized bed fly ash[D].Taiyuan：Shanxi University，2021.
33	孔德顺，王鲁凤，蒋荣立.高岭土制备聚合氯化铝及处理洗煤废水的研究[J].非金属矿，2020，43（4）：80-83.
	KONG Deshun， WANG Lufeng， JIANG Rongli.Study on the preparation of poly aluminum chloride from Kaolin and the treatment of coal washing waste water[J].Non-Metallic Mines，2020，43（4）：80-83.
34	张帅，黄凯强，冯雪松，等.煤矸石制备无机高分子絮凝剂PAC及其絮凝性[J].化工技术与开发，2018，47（1）：56-59，65.
	ZHANG Shuai， HUANG Kaiqiang， FENG Xuesong，et al.Preparation of inorganic polymer flocculant of PAC with coal gangue and its flocculability[J].Technology & Development of Chemical Industry，2018，47（1）：56-59，65.

样品	w（Al₂O₃）/%	w（SiO₂）/%	w（Fe₂O₃）/%	w（Na₂O）/%	w（CaO）/%	w（TiO₂）/%	w（MgO）/%	w（K₂O）/%	LOI	n（Al）/n（Si）
赤泥	20.72	16.22	24.25	9.79	10.93	3.91	0.44	0.53	11.83	1.50
煤矸石	21.06	41.36	2.52	0.43	0.95	0.77	0.50	2.00	23.42	0.61

盐类	溶解度/g
盐类	10 ℃	30 ℃	40 ℃	50 ℃	60 ℃	70 ℃	80 ℃	90 ℃	100 ℃
AlCl₃	44.9	46.6	47.3	47.8	48.1	48.4	48.6	48.8	49.0
NaCl	35.8	36.3	36.6	37.0	37.3	37.8	38.4	39.0	39.8
CaCl₂	64.7	100.1	128.3	132.5	137.2	142.3	147.5	154.0	159.3
FeCl₃	81.9	106.8	282.4	315.1	410.4	487.3	525.8	531.3	535.7

指标		颜色	w（Al₂O₃）/%	盐基度/%
GB/T 22627—2022	优等品	白色	≥30	40~90
	一等品	浅黄色	≥28	40~90
	二等品	浅黄色	≥27	40~90
模拟酸浸液制备PAC		浅黄色	28.2	69.5
实际酸浸液制备PAC		浅黄色	27.8	67.3

[1]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[2]	韩伟, 宋永明, 刘琪, 徐金陵, 徐荣, 李春全, 殷帅军, 孙志明. 钙盐辅助热活化煤矸石及其活化PMS降解苯并［a］芘性能研究[J]. 无机盐工业, 2025, 57(1): 103-112.
[3]	柴春镜, 冯政君, 吴海滨, 史晓凯, 张俊杰, 宋慧平. 煤矸石基多孔基质对土壤溶质运移的影响[J]. 无机盐工业, 2024, 56(9): 107-116.
[4]	李帅, 李天祥, 朱静, 刘松林. 氟化钠提纯工艺研究[J]. 无机盐工业, 2024, 56(9): 90-97.
[5]	王丽萍, 李超, 常宁, 曹坤, 高桂梅, 张云峰, 洪雨, 图亚, 赵建强. 煤矸石中有价元素回收技术研究进展[J]. 无机盐工业, 2023, 55(7): 10-17.
[6]	黎雯, 王文祥, 方红生, 吴平霄. 硅铝添加剂对机械化学法稳定飞灰中重金属的影响机制研究[J]. 无机盐工业, 2023, 55(4): 84-91.
[7]	张谌虎, 马毅, 朱山, 陈鹏, 王成勇, 李子文. 煤矸石螯合改性后对选矿废水中重金属离子吸附研究[J]. 无机盐工业, 2023, 55(4): 97-103.
[8]	徐文珍,李灿华,季洪峰,李子木,吴朝阳,李明晖. 赤泥在回收金属和建筑材料领域的研究进展[J]. 无机盐工业, 2023, 55(2): 10-18.
[9]	李松鸿,周松华,赵爱明,董文燕,姜春燕,曹阳,敖先权. 水/二氧化碳气氛下酒糟催化气化反应特性的研究[J]. 无机盐工业, 2023, 55(2): 132-140.
[10]	潘思呈,徐红彬,张红玲,董玉明,张宏军,娄太平. 赤泥硫酸铵焙烧浸出液水解制备偏钛酸的研究[J]. 无机盐工业, 2023, 55(2): 85-91.
[11]	鲁镜镜,谢燕,李宸,蒙梅,冯伦伟. 载镧磁化赤泥处理含磷废水的研究[J]. 无机盐工业, 2023, 55(2): 99-105.
[12]	岳远隋, 成官文, 徐敏, 徐晓宇, 张振林, 农国武. 氯化铁溶液赤泥控碱作用及效果[J]. 无机盐工业, 2023, 55(11): 121-129.
[13]	刘壮,安继民,李永军,陈星,赵毅刚,翟瑞国. 碱洗氧化工艺中杂质对硫酸钠结晶粒度的影响[J]. 无机盐工业, 2022, 54(4): 123-127.
[14]	潘祖德,刘琦,曹阳,陈前林,杨敏,谢燕. 磷石膏基矿井充填材料制备及其性能研究[J]. 无机盐工业, 2022, 54(11): 90-95.
[15]	皇志威,苏向东,张建刚,骆弟元,陈烨,李海嘉. 赤泥-磷石膏复合材料中重金属浸出研究[J]. 无机盐工业, 2022, 54(10): 133-140.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
