填料氧化铝的表面处理研究

doi:10.19964/j.issn.1006-4990.2024-0051

摘要/Abstract

摘要：

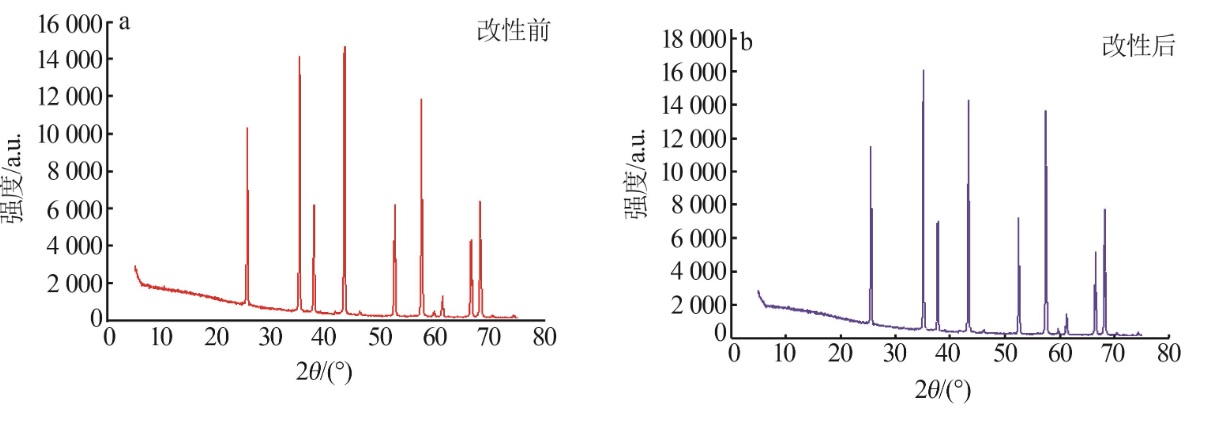

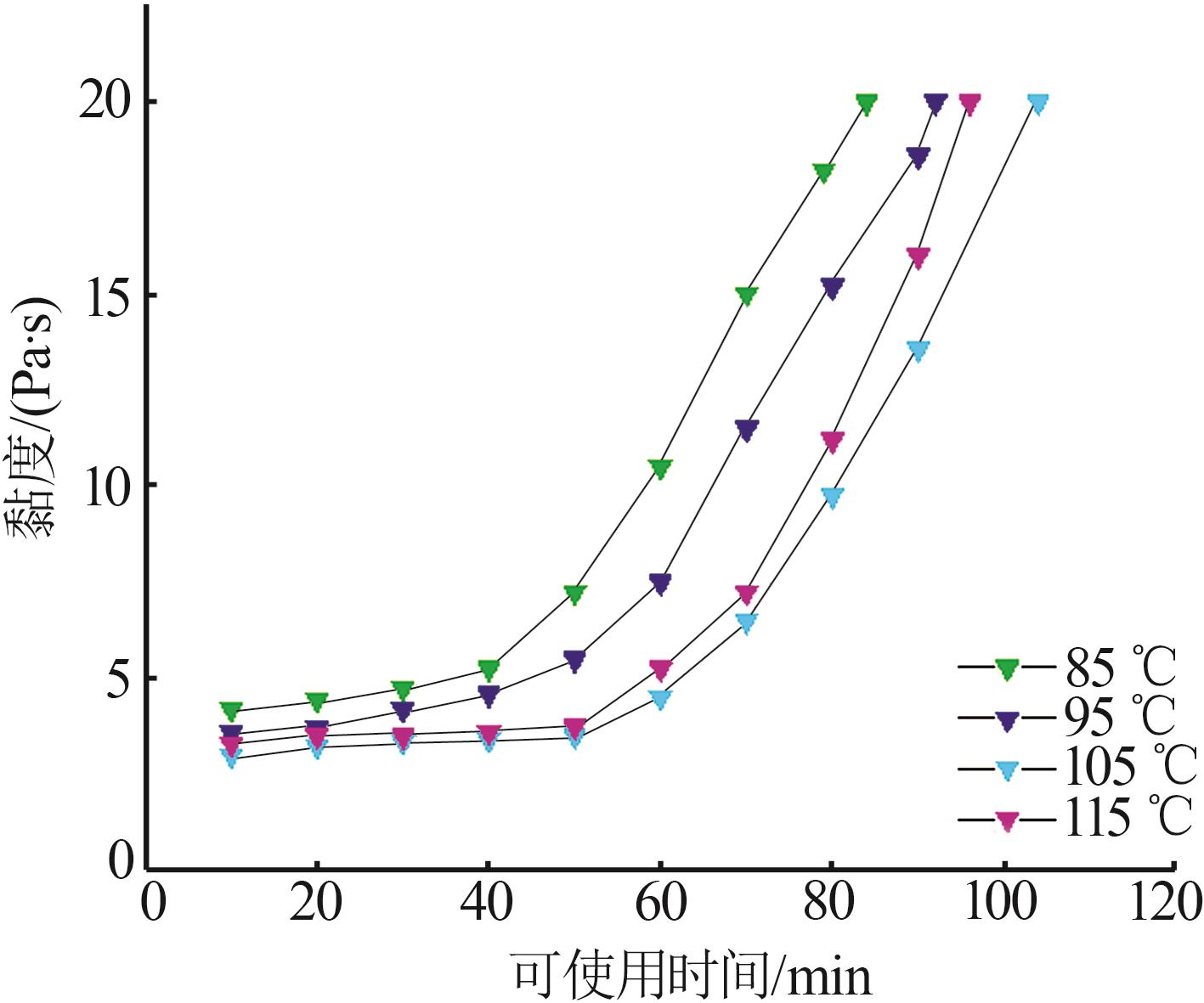

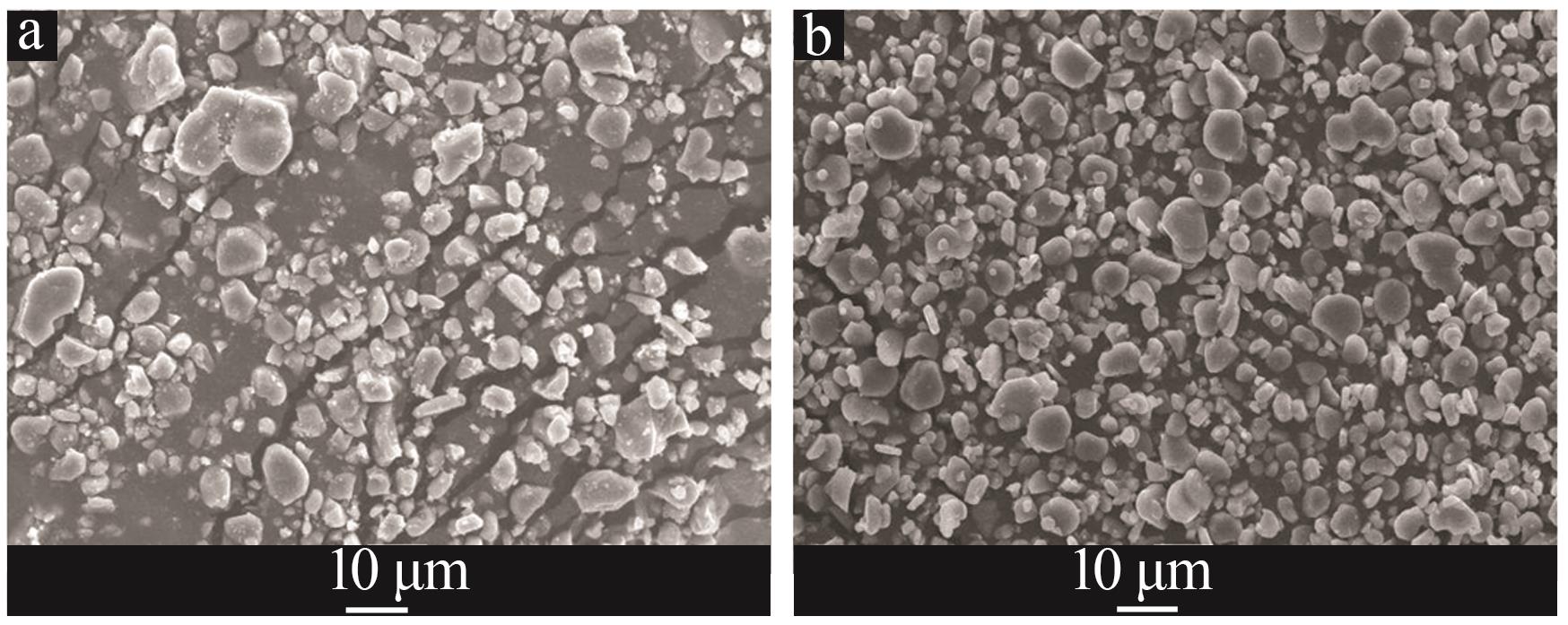

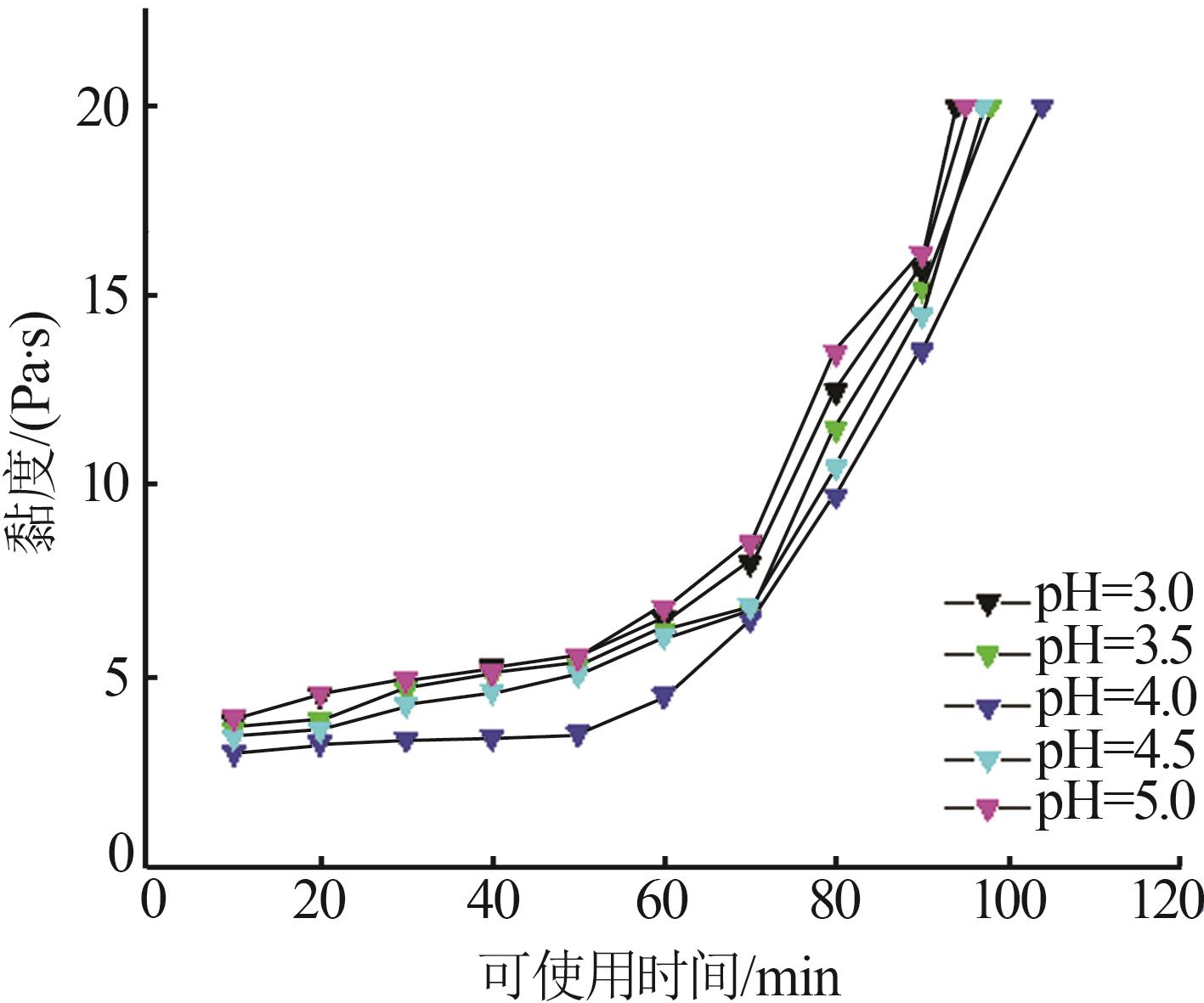

为了改善填料氧化铝在有机基体中的分散性和填充均匀度，增强粉体与有机环氧树脂的界面亲和性，获得性能优异的复合材料，采用硅烷偶联剂对环氧浇注用填料氧化铝进行表面改性处理，研究了偶联剂种类、用量、改性方式和工艺条件对填料氧化铝吸油值和活化指数及环氧浇注体系可使用时间和黏度的影响。结果表明，偶联剂可以有效改善填料氧化铝的吸油值、填料氧化铝环氧浇注体系的黏度及可使用时间。通过实验，获得较佳的工艺条件为：选用B偶联剂，用量为0.75%（质量分数），反应温度为105 ℃、pH为4，改性方式为干法改性，此时活化指数可达98.2%，吸油值降低了19%，可使用时间增加52%。采用X射线衍射仪和扫描电子显微镜分别对表面处理前后填料氧化铝粉体的物相结构和微观形貌进行了表征。结果表明，表面处理后的填料氧化铝粉体内部晶体结构未发生改变，粉体分散较均匀。

关键词: 偶联剂, 填料氧化铝, 环氧浇注, 表面改性

Abstract:

In order to improve the dispersion and uniformity of the alumina filler in the organic matrix， enhence the interface affinity between alumina and organic epoxy resin，obtain a composite material with excellent performance，silane coupling agent was used to modify the surface properties of alumina filler for epoxy casting.The effects of coupling agent type，dosage，modification methods and process conditions on the oil absorption rate，activation index of filler alumina，the working time and viscosity of epoxy pouring system were investigated.The experimental results showed that the oil absorption value of the alumina filler，the viscosity and workinge time of the epoxy casting system were effectively improved by the coupling agent.According to the experiment results，most appropriate test conditions were that 0.75% of coupling agent B modified with dry modification was selected as the coupling agent，the reaction temperature and pH value were 105 ℃ and 4，respectively.Under the experiment conditions as described above，the activation index of the obtained alumina was 98.2%，the oil absorption rate was reduced by 19%，and an increase in the working time to 52%.The phase structures and microstructural properties of the modified filler alumina powder were investigated using X-ray diffraction and scanning electron microscopy，respectively.The results indicated that the internal crystal structure of the modified alumina filler powder were not changed，and the dispersion of powder was uniform.

Key words: coupling agent, alumina filler, epoxy pouring, surface modification

中图分类号:

TQ133.1

张岩岩, 李东红, 刘永鹤, 张阳, 康乐, 王毅. 填料氧化铝的表面处理研究[J]. 无机盐工业, 2025, 57(1): 77-82.

ZHANG Yanyan, LI Donghong, LIU Yonghe, ZHANG Yang, KANG Le, WANG Yi. Study on surface treatment of alumina filler[J]. Inorganic Chemicals Industry, 2025, 57(1): 77-82.

图/表 10

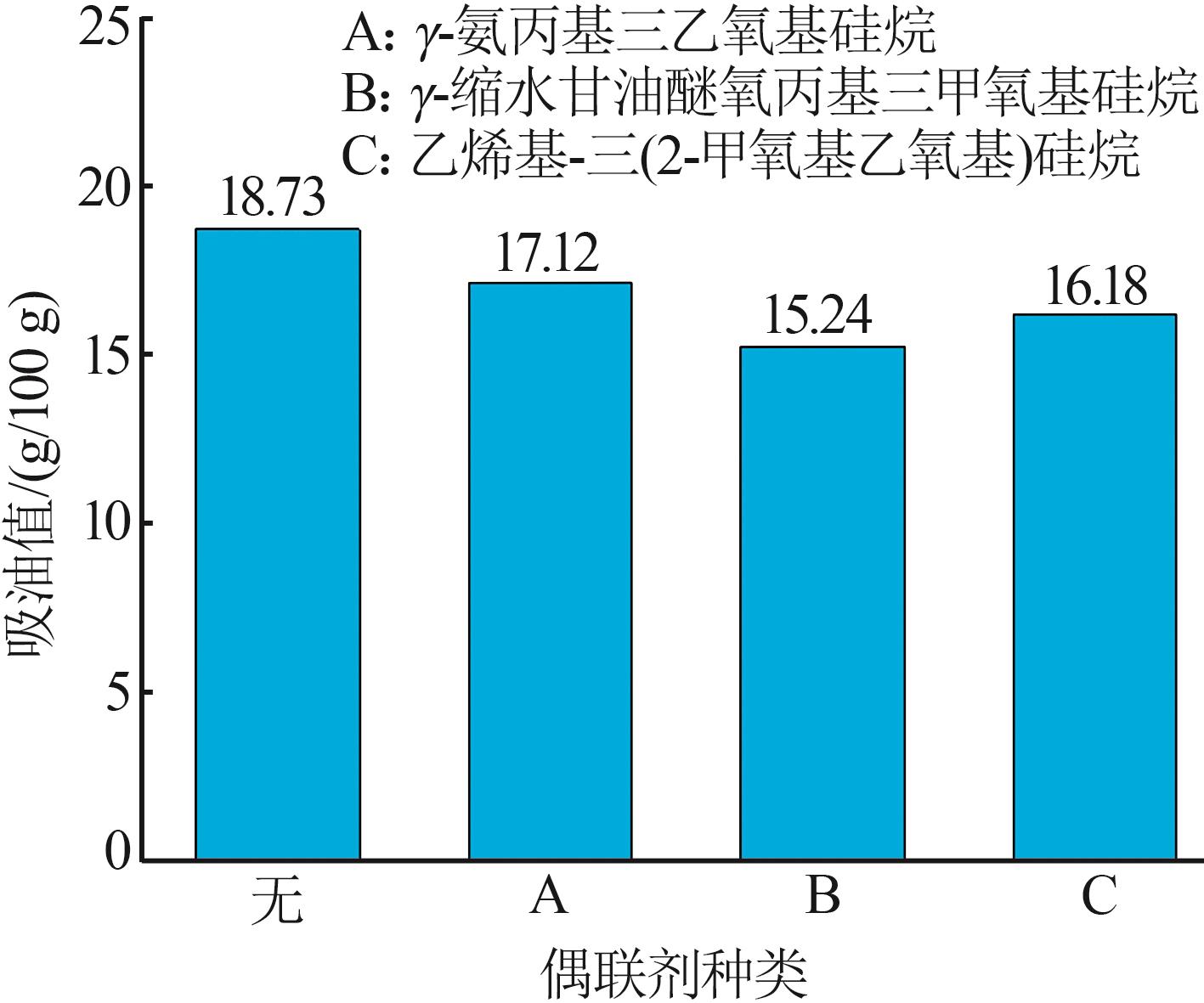

图1

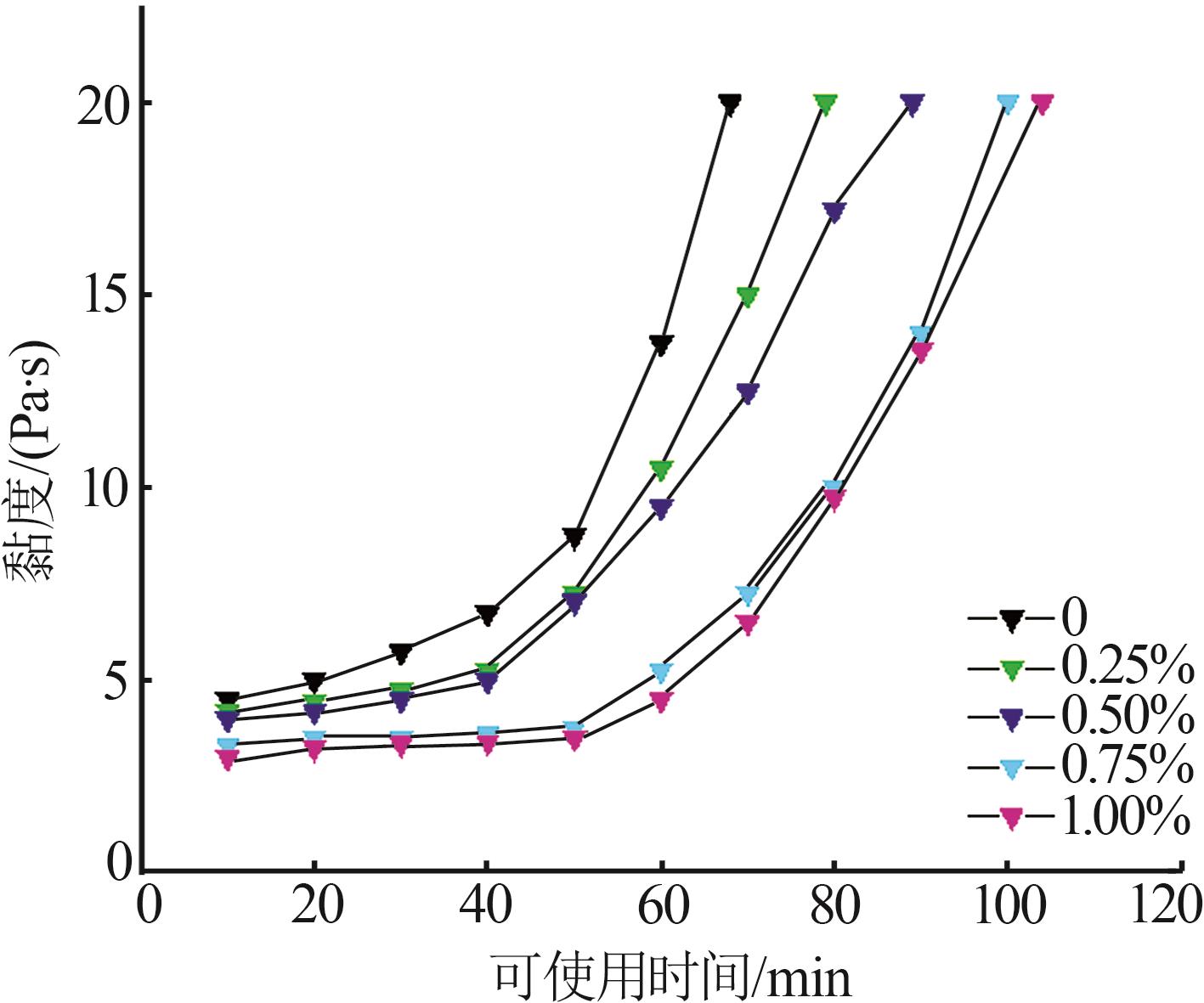

图2

表1

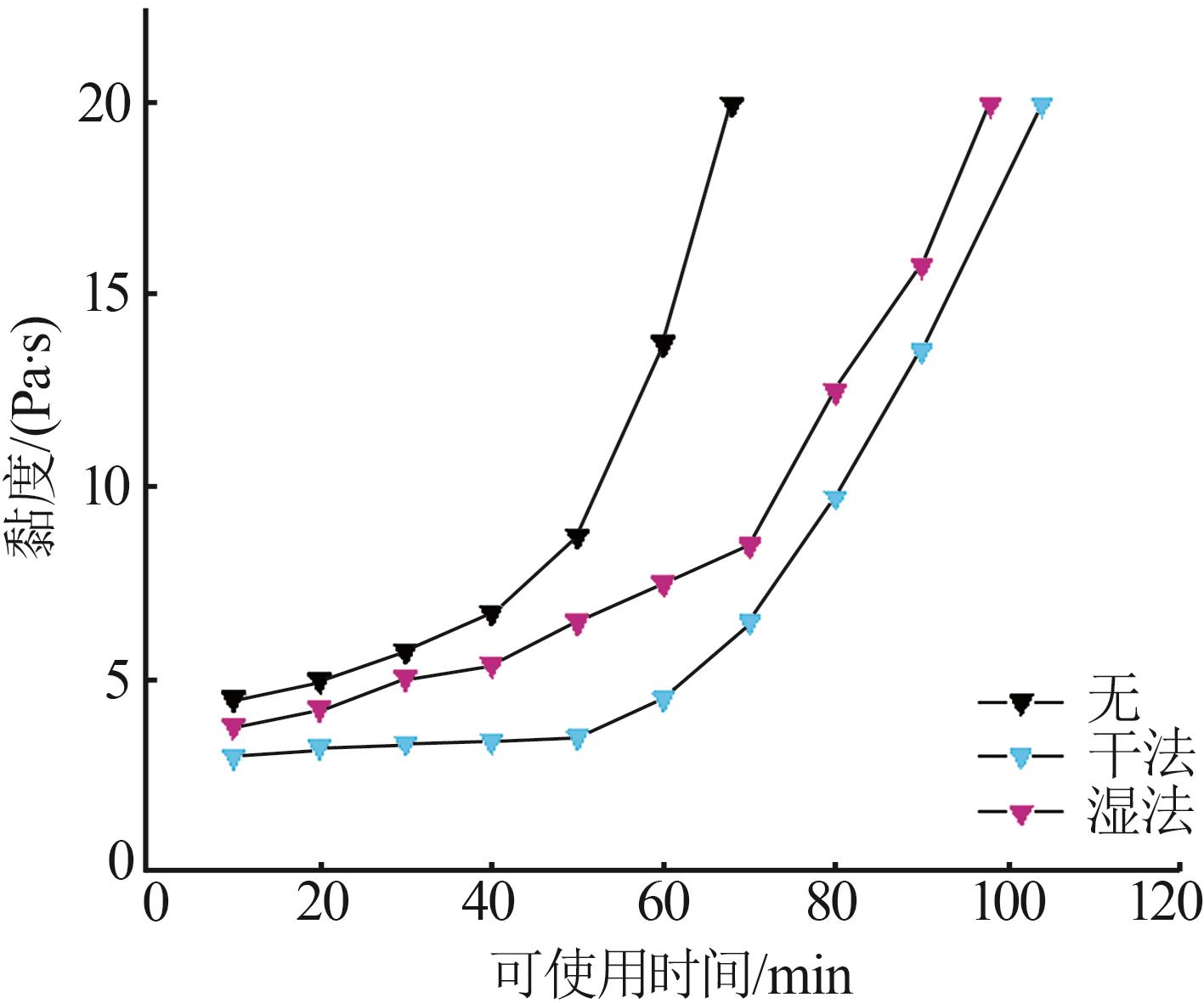

图3

表2

图4

图5

图6

表3

图7

参考文献 14

1	杨永钰，高婷婷，田朋，等.无机超细粉体改性锂离子电池隔膜的研究进展［J］.无机盐工业，2021，53（6）：49-58.
	YANG Yongyu， GAO Tingting， TIAN Peng，et al.Research progress of lithium-ion battery separator modified with inorganic ultrafine powder［J］.Inorganic Chemicals Industry，2021，53（6）：49-58.
2	田朋，徐金钢，徐前进，等.纳米氧化铝浆料制备及用于改性锂电池正极材料［J］.无机盐工业，2023，55（12）：43-49.
	TIAN Peng， XU Jingang， XU Qianjin，et al.Preparation of nano-alumina slurry and its application in modifying lithium-ion battery cathode material［J］.Inorganic Chemicals Industry，2023，55（12）：43-49.
3	MUDRA E， HRUBOVCAKOVA M， SHEPA I，et al.Processing and characterization of fiber-reinforced and layered alumina-graphene composites［J］.Journal of the European Ceramic Society，2020，40（14）：4808-4817.
4	KRISHNAN S V， AMBALAM M M， VENKATESAN R，et al.Technical review：Improvement of mechanical properties and suitability towards armor applications：Alumina composites［J］.Ceramics International，2021，47（17）：23693-23701.
5	曹亚蒙，陈燕，李贺，等.硅烷偶联剂A-172对环氧浇注用氧化铝表面处理研究［J］.绝缘材料，2018，51（10）：27-32.
	CAO Yameng， CHEN Yan， LI He，et al.Study on surface treatment of alumina with silane coupling agent A-172 for epoxy casting［J］.Insulating Materials，2018，51（10）：27-32.
6	YU Yang， ZOU Bin， WANG Xinfeng，et al.Rheological behavior and curing deformation of paste containing 85 wt% Al₂O₃ ceramic during SLA-3D printing［J］.Ceramics International，2022，48（17）：24560-24570.
7	白德鹏，贺云逸，李亭，等.氧化铝填料含量和粒径对环氧树脂复合材料力学性能的影响［J］.西安交通大学学报，2021，55（4）：181-188.
	BAI Depeng， HE Yunyi， LI Ting，et al.Effects of particle size and content of alumina filler on mechanical properties of epoxy resin composite materials［J］.Journal of Xi′an Jiaotong University，2021，55（4）：181-188.
8	刘永鹤，张岩岩.导热氧化铝改性工艺对界面材料导热性能的影响研究［J］.无机盐工业，2020，52（9）：70-72.
	LIU Yonghe， ZHANG Yanyan.Effect of modification process of thermal conductive alumina on thermal conductivity of interfacial materials［J］.Inorganic Chemicals Industry，2020，52（9）：70- 72.
9	贾春燕，李东红，杨双凤.导热填料氧化铝的表面处理研究［J］.轻金属，2017（6）：9-12，21.
	JIA Chunyan， LI Donghong， YANG Shuangfeng.Study on surface treatment of thermal conductive filler alumina［J］.Light Metals，2017（6）：9-12，21.
10	秦悦，易德莲，伍林，等.硅烷偶联剂水解及对钛白粉的改性研究［J］.无机盐工业，2014，46（2）：34-37.
	QIN Yue， YI Delian， WU Lin，et al.Hydrolysis of silane coupling agent and organic modification of titanium dioxide［J］.Inorganic Chemicals Industry，2014，46（2）：34-37.
11	王建华.环氧树脂绝缘件气孔形成原因分析及改进措施［J］.上海电气技术，2014，7（4）：12-14.
	WANG Jianhua.The reasons and solutions of the insulator air hole［J］.Journal of Shanghai Electric Technology，2014，7（4）：12-14.
12	胡勇，胡亚，贺芬，等.探究导热填料氧化铝表面改性处理的最佳条件［J］.山东化工，2021，50（13）：20-22，24.
	HU Yong， HU Ya， HE Fen，et al.Explore the optimum conditions of surface modification of thermal conductive filler alumina［J］.Shandong Chemical Industry，2021，50（13）：20-22，24.
13	程宪涛，姜宏伟.氧化铝的表面改性及其在导热有机硅灌封胶中的应用［J］.有机硅材料，2012，26（3）：148-152.
	CHENG Xiantao， JIANG Hongwei.Surface modification of alumina and its application in thermal conductivity silicone pott-ing［J］.Silicone Material，2012，26（3）：148-152.
14	赵登云.高导热填料表面改性的研究及其应用［D］.上海：东华大学，2021.
	ZHAO Dengyun.Study on surface modification of high thermal conductivity filler and its application［D］.Shanghai：Donghua University，2021.

w（偶联剂）/ %	D₅₀/μm	pH	电导率/ （μS·cm^-1）	活化指数/ %
0	12.20	7.25	50.7	45.6
0.25	12.18	7.10	40.6	90.5
0.50	12.68	7.50	45.6	96.8
0.75	12.88	6.97	48.1	98.2
1.00	12.52	7.32	52.6	97.6

样品	D₁₀/μm	D₅₀/μm	D₉₀/μm	D₉₉/μm	D₁₀₀/μm
改性前填料氧化铝粉体	2.015	12.20	38.21	77.42	111.6
改性后填料氧化铝粉体	2.095	12.88	36.80	56.58	87.0

[1]	田朋, 张浩然, 徐金钢, 牟晨曦, 徐前进, 宁桂玲. 氧化铝溶胶改性锂离子电池正负极材料的研究[J]. 无机盐工业, 2024, 56(9): 44-53.
[2]	杨恩, 申红艳, 刘有智. 硅聚醚原位改性超细氢氧化镁的制备[J]. 无机盐工业, 2024, 56(4): 42-49.
[3]	张谌虎, 马毅, 朱山, 陈鹏, 王成勇, 李子文. 煤矸石螯合改性后对选矿废水中重金属离子吸附研究[J]. 无机盐工业, 2023, 55(4): 97-103.
[4]	刘雪霆, 毛凌峰, 胡芸, 彭溪, 樊雪梅, 陈严磊, 刘文魁. 分散剂和超剪切对二氧化硅的协同分散作用[J]. 无机盐工业, 2023, 55(3): 71-77.
[5]	田朋, 徐金钢, 徐前进, 刘坤吉, 庞洪昌, 宁桂玲. 纳米氧化铝浆料制备及用于改性锂电池正极材料[J]. 无机盐工业, 2023, 55(12): 43-49.
[6]	李森, 王进, 王莹莹, 蔡铭放. NaA分子筛的合成和改性及其在聚氨酯体系中的应用[J]. 无机盐工业, 2023, 55(10): 78-85.
[7]	梁朝,李春全,孙志明,郑水林. 新型有机改性剂对重质碳酸钙的表面改性效果及机理[J]. 无机盐工业, 2022, 54(7): 70-77.
[8]	简梦奇,张堃,谢鑫,陈锡勇. 磷酸锰锂锂离子电池正极材料研究进展[J]. 无机盐工业, 2021, 53(9): 18-23.
[9]	谭博,吴宝建,刘旭东,梁玉祥,易美桂. 碱法水热-偶联剂强化改性粉煤灰及表面性能研究[J]. 无机盐工业, 2021, 53(5): 84-87.
[10]	王玲,熊雨婷,崔兆纯,贾蓝波,范晨子,刘淑贤,聂轶苗. 橄榄石酸溶制备超细二氧化硅改性研究[J]. 无机盐工业, 2021, 53(3): 34-37.
[11]	陈立甲,陈海彬,李荣泳. 机械涂覆技术在光催化材料制备中的应用进展[J]. 无机盐工业, 2020, 52(8): 1-5.
[12]	赵洪凯,刘明,刘一甫,许亚军,刘威. 硅烷偶联剂改性玻璃纤维增强硅气凝胶的研究[J]. 无机盐工业, 2020, 52(8): 46-50.
[13]	吴宝建,吕昕峰,张清杰,易美桂,向兰. 磷石膏湿法偶联除杂规律初探[J]. 无机盐工业, 2020, 52(12): 55-58.
[14]	陈焕章1，2，孙朝利1，张悦1，张洁1. 纳米硫酸钡改性及其应用的研究进展[J]. 无机盐工业, 2019, 51(11): 6-12.
[15]	王友. Span60表面改性重质碳酸钙粉体研究[J]. 无机盐工业, 2016, 48(7): 25-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
