分散剂和超剪切对二氧化硅的协同分散作用

doi:10.19964/j.issn.1006-4990.2022-0321

摘要/Abstract

摘要：

为了提高纳米二氧化硅粉体的分散性，拓展其应用领域，以丙烯酸（AA）、丙烯酸丁酯（BA）为主单体，丙烯酰胺（AM）为功能单体，经自由基溶液聚合法合成了一系列三元共聚物分散剂。采用红外光谱、核磁共振氢谱等对分散剂的分子结构进行了表征，验证了其结构。将此分散剂应用于二氧化硅纳米粉体的表面改性以提高其分散性，同时考察了外加超剪切力场对纳米二氧化硅粉体的分散效果，研究了分散剂用量、超剪切力场强度和分散时间等因素对纳米二氧化硅平均粒径的影响，优化了工艺参数。激光粒度和透射电镜分析结果表明，在分散剂用量为二氧化硅质量的1%、超剪切设备转速为18 000 r/min、分散时间为30 min条件下，由于分散剂和超剪切的协同作用，纳米二氧化硅悬浮液的分散性能最佳。

关键词: 丙烯酸, 共聚物分散剂, 表面改性, 超剪切, 纳米二氧化硅

Abstract:

In order to improve the dispersion of nano SiO₂ powder to extend its application，a series of terpolymer dispersants were synthesized by free radical solution polymerization with acrylic acid（AA） and butyl acrylate（BA） as main monomers and acrylamide（AM） as functional monomer.The molecular structure of the dispersant was characterized by FT-IR and ¹H-NMR，and its structure was verified.The dispersants were applied to the surface modification of nano-SiO₂ powder to promote its dispersion，and the role of super shear force field on the dispersion of nano SiO₂ powder was also studied.The effects of dispersant dosage，the strength of super shear force field and the time of dispersion on the average particle size of nano-SiO₂ were examined，and the process parameters were optimized.The results of laser diffraction particle size analysis and TEM showed that when the mass proportion of dispersant was 1% of SiO₂，the stiring speed of the super shear force field was 18 000 r/min，and the time of dispersion was 30 min，the dispersion performance of nano SiO₂ suspension was the best，which was due to the synergistic effects of dispersant and super shear.

Key words: acrylic acid, copolymer dispersant, surface modification, supershear, nano SiO₂

中图分类号:

TQ127.2

刘雪霆, 毛凌峰, 胡芸, 彭溪, 樊雪梅, 陈严磊, 刘文魁. 分散剂和超剪切对二氧化硅的协同分散作用[J]. 无机盐工业, 2023, 55(3): 71-77.

LIU Xueting, MAO Lingfeng, HU Yun, PENG Xi, FAN Xuemei, CHEN Yanlei, LIU Wenkui. Synergistic dispersion of SiO₂ by dispersant and supershear[J]. Inorganic Chemicals Industry, 2023, 55(3): 71-77.

图/表 11

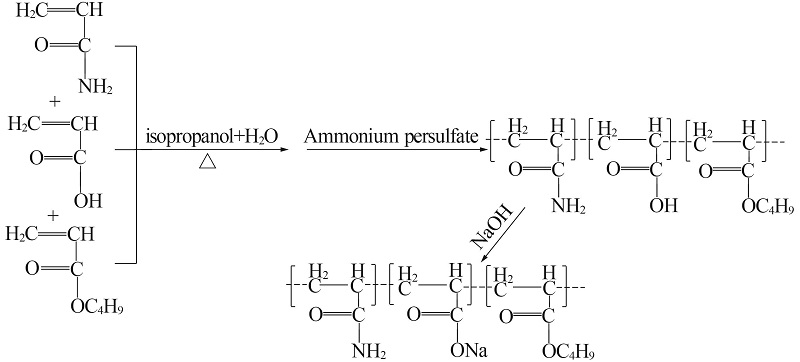

图1

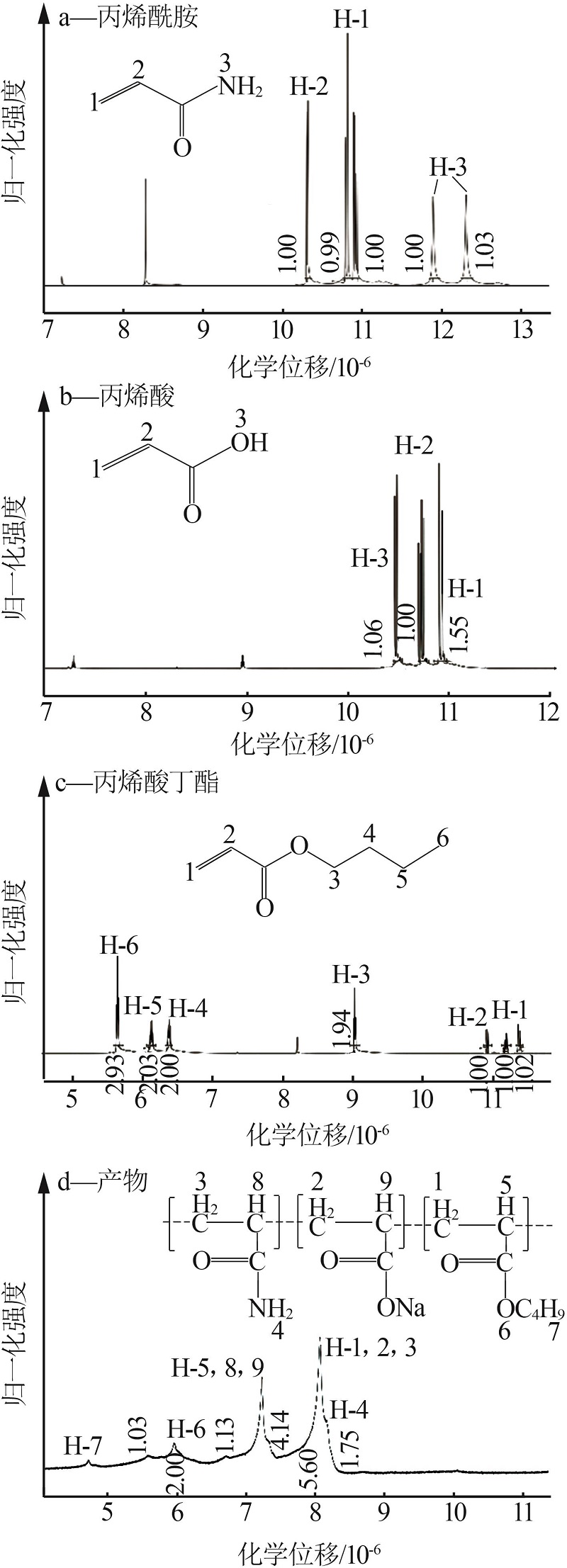

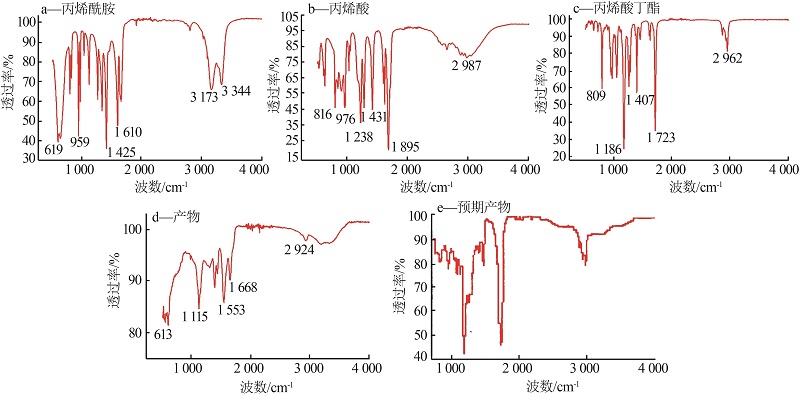

图2

图3

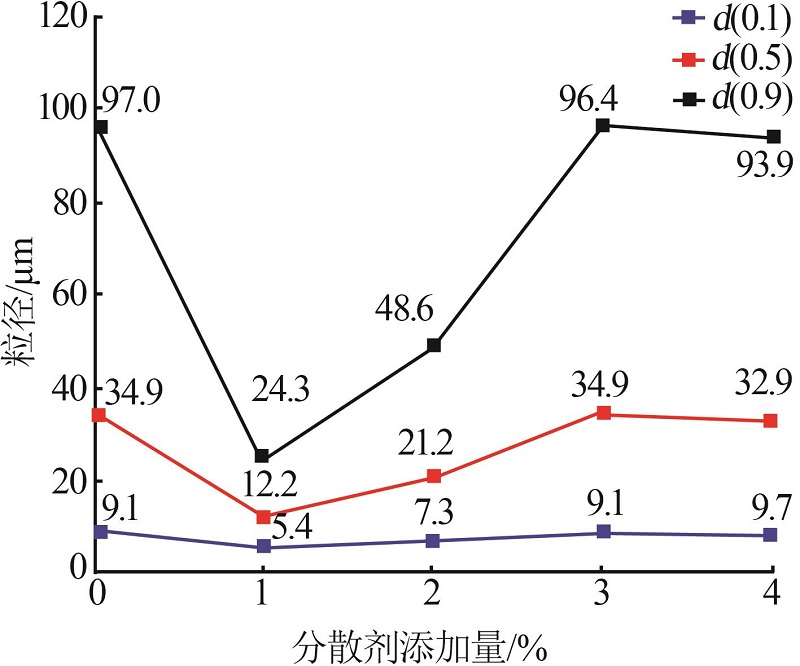

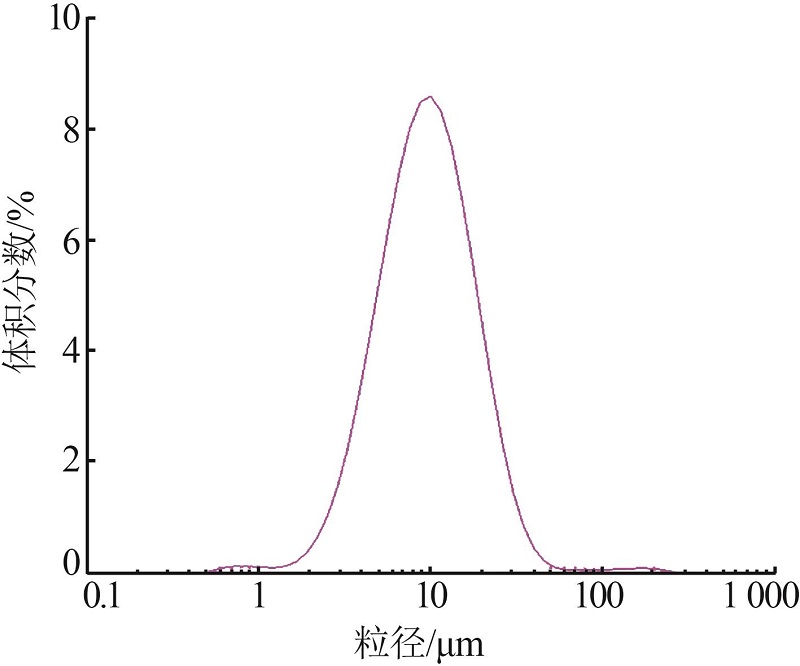

图4

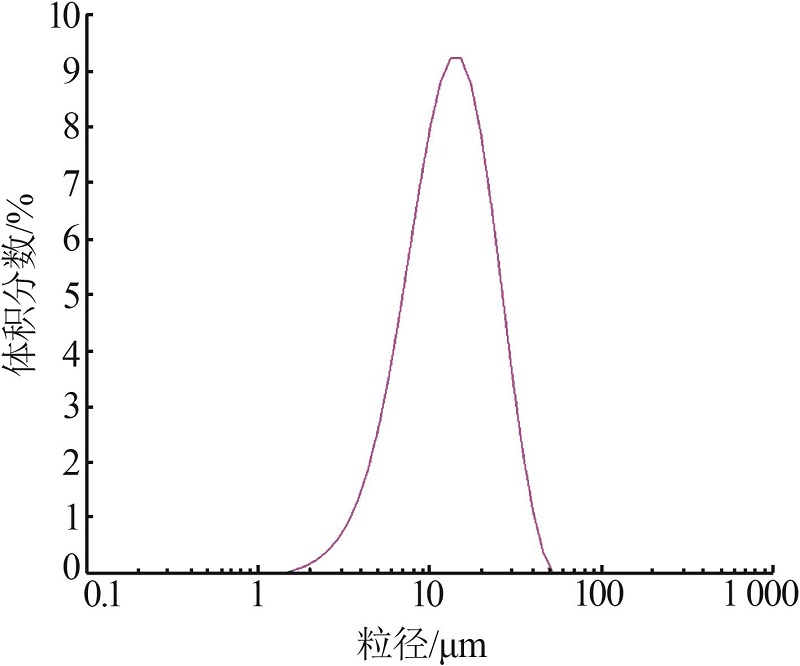

图5

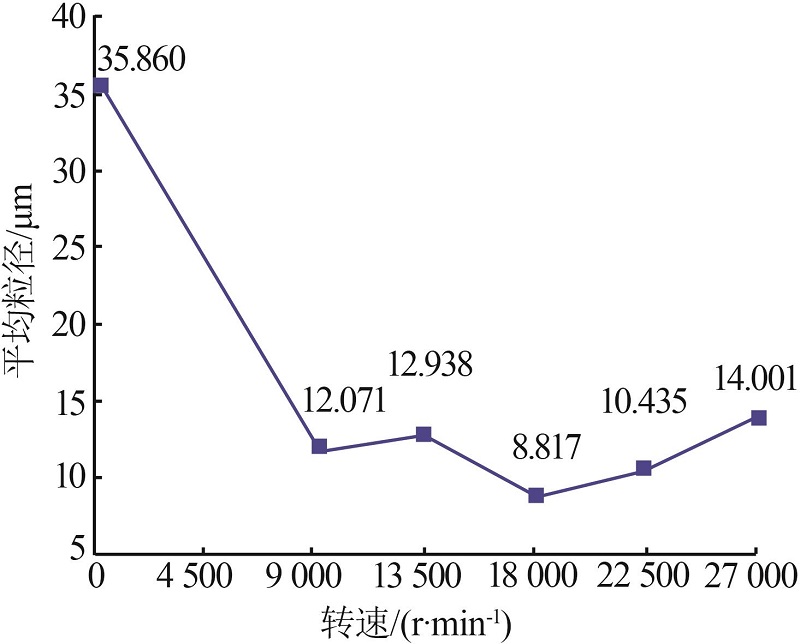

图6

图7

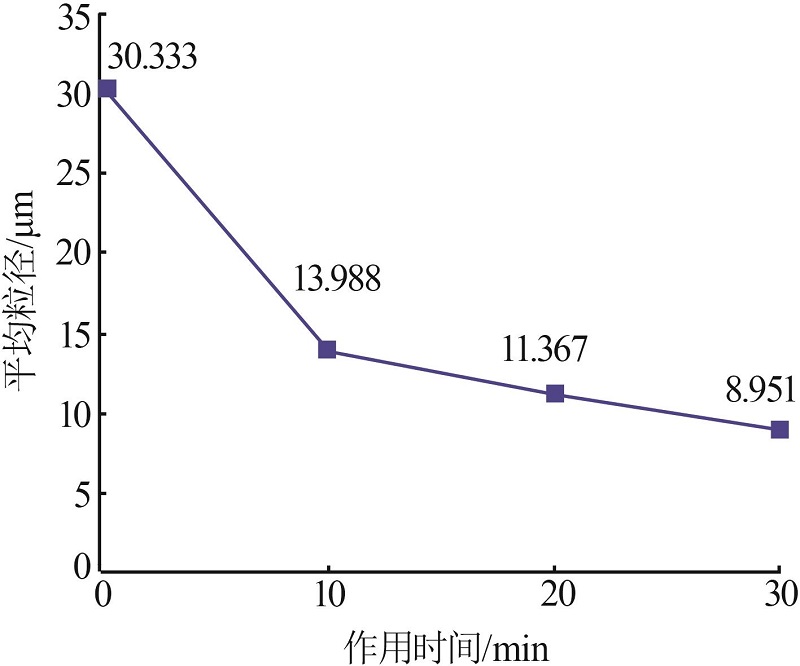

图8

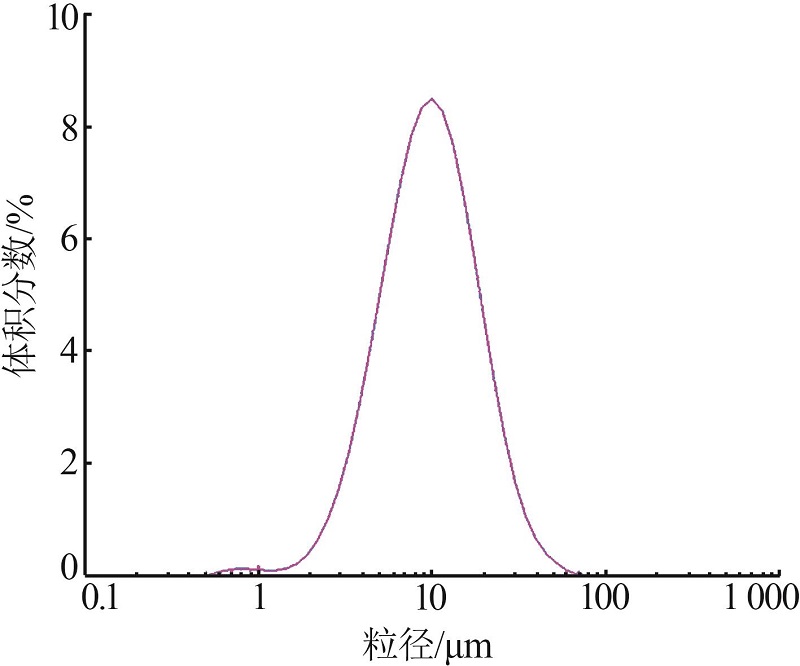

图9

图10

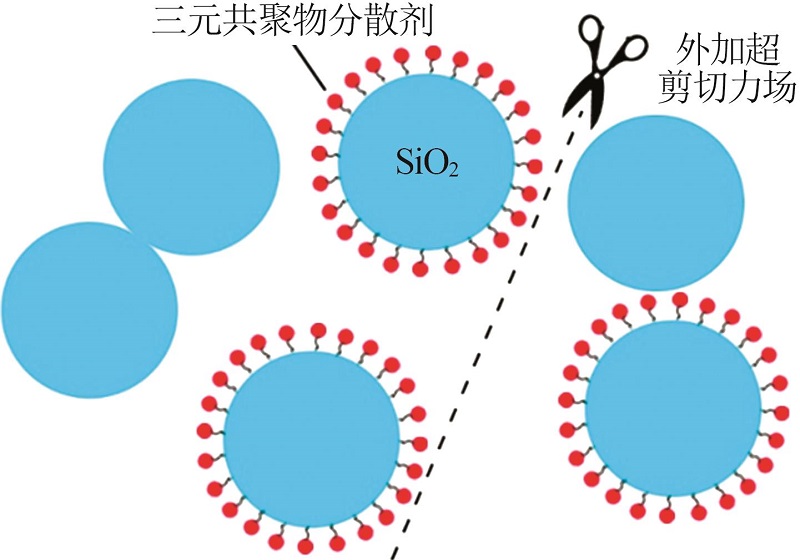

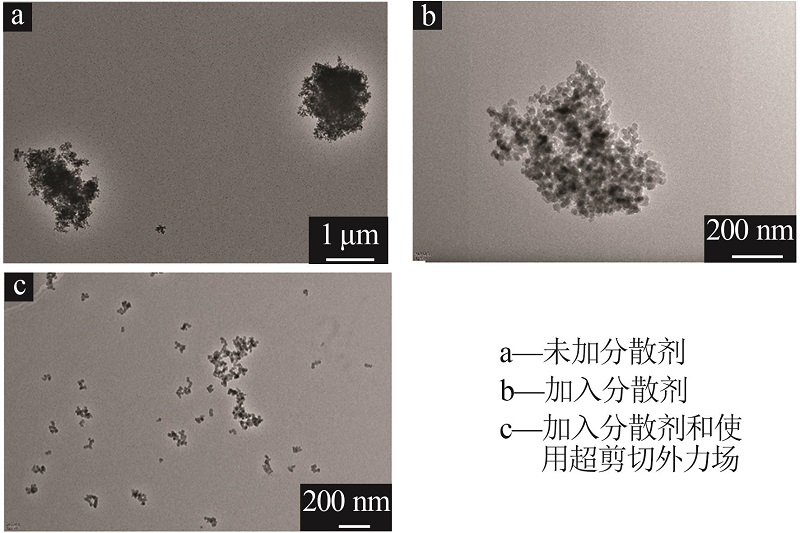

图11

参考文献 15

1	GANJEI Mohamad Amin， AFLAKI Esmail.Application of nano silica to improve self-healing of asphalt mixes[J].Journal of Central South University，2017，24（5）:1019-1026.
2	管若伶，吕本涛.纳米二氧化硅高分子膜的研究应用[J].当代化工，2021，50（12）:2892-2895，2900.
	GUAN Ruoling， LV Bentao.Research and application of nanosilica polymer membrane[J].Contemporary Chemical Industry，2021，50（12）:2892-2895，2900.
3	LI Shuangbing， WANG Jixiao， ZHAO Song，et al.Effect of surface modification and medium on the rheological properties of silica nanoparticle suspensions[J].Ceramics International，2016，42（6）:7767-7773.
4	燕永利，宋兆洋，吴春生，等.纳米SiO₂颗粒表面疏水化改性与调控[J].应用化工，2020，49（5）:1092-1095.
	YAN Yongli， SONG Zhaoyang， WU Chunsheng，et al.Surface hydrophobic modification of nano-SiO₂ particles and its control[J].Applied Chemical Industry，2020，49（5）:1092-1095.
5	WANG Xiang， WANG Peipei， JIANG Yu，et al.Facile surface modification of silica nanoparticles with a combination of noncovalent and covalent methods for composites application[J].Composites Science and Technology，2014，104:1-8.
6	程国君，陈晨，李世迁，等.CaCO₃/SiO₂纳米粒子的表面改性及其对天然胶乳膜抗紫外光老化性能的影响[J].辐射研究与辐射工艺学报，2019，37（6）:12-21.
	CHENG Guojun， CHEN Chen， LI Shiqian，et al.Surface modification of CaCO₃/SiO₂ nanoparticles and its effect on the UV aging resistance of natural rubber latex film[J].Journal of Radiation Research and Radiation Processing，2019，37（6）:12-21.
7	李清江，杨莹，蒋莉，等.表面改性纳米二氧化硅粒子制备与分散性表征分析[J].实验技术与管理，2019，36（10）:159-162.
	LI Qingjiang， YANG Ying， JIANG Li，et al.Analysis of preparation and dispersion characterization of surface modified nano-silica particles[J].Experimental Technology and Management，2019，36（10）:159-162.
8	王建荣，石捷，关芳，等.纳米SiO₂粉体在水泥液相中的分散性[J].中国粉体技术，2021，27（1）:90-96.
	WANG Jianrong， SHI Jie， GUAN Fang，et al.Dispersion of nano-SiO₂ powder in cement liquid phase[J].China Powder Science and Technology，2021，27（1）:90-96.
9	黄山.超分散剂的发展及前景[J].化工设计通讯，2018，44（5）:65.
	HUANG Shan.Development and prospect of hyperdispersants[J].Chemical Engineering Design Communications，2018，44（5）:65.
10	邓晓明，王习魁，张裕中.超剪切在沉淀白炭黑分散细化中的研究[J].化学工程，2006，34（1）:55-57，78.
	DENG Xiaoming， WANG Xikui， ZHANG Yuzhong.Research on ultra-shearing technology of precipitated silica dispersing and disintegrating treatment[J].Chemical Engineering，2006，34（1）:55-57，78.
11	王鑫亮，宋春梅，万波.丙烯酸阴离子型共聚改性分散剂的制备及应用[J].高分子材料科学与工程，2020，36（4）:15-20，28.
	WANG Xinliang， SONG Chunmei， WAN Bo.Preparation and application of acrylic anionic copolymer modified dispersant[J].Polymer Materials Science & Engineering，2020，36（4）:15-20，28.
12	张玲秀，宋丽超，刘艳芳，等.改性TiO₂/SiO₂引发APEG、MA和AM三元共聚的研究[J].山西大学学报:自然科学版，2014，37（3）:420-424.
	ZHANG Lingxiu， SONG Lichao， LIU Yanfang，et al.Study on the copolymerization of APEG，MA and AM triggered by modified TiO₂/SiO₂ nanoparticles[J].Journal of Shanxi University:Natural Science Edition，2014，37（3）:420-424.
13	张勇涛，王芳，王幸，等.共聚物分散剂对氧化铁红颜料的分散作用[J].硅酸盐学报，2017，45（10）:1459-1466.
	ZHANG Yongtao， WANG Fang， WANG Xing，et al.Dispersion of iron oxide red pigment by copolymer dispersant[J].Journal of the Chinese Ceramic Society，2017，45（10）:1459-1466.
14	李红莲，张东亮，吕晨超，等.丙烯酸-丙烯酸丁酯-丙烯酰胺三元共聚物分散剂的制备与分散性能[J].应用化工，2011，40（10）:1792-1795，1799.
	LI Honglian， ZHANG Dongliang，Chenchao LÜ，et al.Preparation and dispersion property of acrylic acid-butyl acrylate-acrylic amide copolymer dispersant[J].Applied Chemical Industry，2011，40（10）:1792-1795，1799.
15	叶申柱，周东，张裕中.应用超剪切技术提高水煤浆分散稳定性的数值模拟[J].煤炭学报，2008，33（4）:444-448.
	YE Shenzhu， ZHOU Dong， ZHANG Yuzhong.Numerical simulation of application of super-shear technology in enhancing CWM′s stability[J].Journal of China Coal Society，2008，33（4）:444-448.

[1]	张岩岩, 李东红, 刘永鹤, 张阳, 康乐, 王毅. 填料氧化铝的表面处理研究[J]. 无机盐工业, 2025, 57(1): 77-82.
[2]	田朋, 张浩然, 徐金钢, 牟晨曦, 徐前进, 宁桂玲. 氧化铝溶胶改性锂离子电池正负极材料的研究[J]. 无机盐工业, 2024, 56(9): 44-53.
[3]	王静, 苏晋, 张利杰, 周鹏, 孙彦民, 李佳. 不同烧制气氛对丙烯酸催化剂性质影响的研究[J]. 无机盐工业, 2024, 56(9): 164-170.
[4]	杨恩, 申红艳, 刘有智. 硅聚醚原位改性超细氢氧化镁的制备[J]. 无机盐工业, 2024, 56(4): 42-49.
[5]	杜海岗, 王兴永, 孙培永, 陈和, 傅送保, 姚志龙. Cs/SiO₂-ZrO₂催化丙酸甲酯与甲醛缩合反应性能研究[J]. 无机盐工业, 2024, 56(11): 165-174.
[6]	张谌虎, 马毅, 朱山, 陈鹏, 王成勇, 李子文. 煤矸石螯合改性后对选矿废水中重金属离子吸附研究[J]. 无机盐工业, 2023, 55(4): 97-103.
[7]	邓伟林,黄文柯,黄崇秋,曾杏彬. 聚丙烯酸和聚苯乙烯磺酸钠调控制备多孔碳酸钙[J]. 无机盐工业, 2023, 55(2): 67-72.
[8]	田朋, 徐金钢, 徐前进, 刘坤吉, 庞洪昌, 宁桂玲. 纳米氧化铝浆料制备及用于改性锂电池正极材料[J]. 无机盐工业, 2023, 55(12): 43-49.
[9]	刘航,柳建新,孙迎胜,邓俊辉,陈金建,高春雨. 基于动态光散射下纳米二氧化硅分散性的影响因素研究[J]. 无机盐工业, 2022, 54(8): 74-79.
[10]	梁朝,李春全,孙志明,郑水林. 新型有机改性剂对重质碳酸钙的表面改性效果及机理[J]. 无机盐工业, 2022, 54(7): 70-77.
[11]	简梦奇,张堃,谢鑫,陈锡勇. 磷酸锰锂锂离子电池正极材料研究进展[J]. 无机盐工业, 2021, 53(9): 18-23.
[12]	张靖,柯昌美,段国权,王静雯. 新型聚丙烯酸酯乳液对纳米氢氧化镁的改性研究[J]. 无机盐工业, 2021, 53(9): 35-39.
[13]	王玲,熊雨婷,崔兆纯,贾蓝波,范晨子,刘淑贤,聂轶苗. 橄榄石酸溶制备超细二氧化硅改性研究[J]. 无机盐工业, 2021, 53(3): 34-37.
[14]	徐素鹏,王红伟,郑安雄. 分散介质对纳米二氧化硅分散体系流变性能的影响研究[J]. 无机盐工业, 2020, 52(9): 52-56.
[15]	陈立甲,陈海彬,李荣泳. 机械涂覆技术在光催化材料制备中的应用进展[J]. 无机盐工业, 2020, 52(8): 1-5.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
