新型有机改性剂对重质碳酸钙的表面改性效果及机理

doi:10.19964/j.issn.1006-4990.2021-0517

摘要/Abstract

摘要：

采用新型改性剂和传统改性剂对两种重质碳酸钙进行干法表面有机改性，探究了改性剂种类和改性剂用量对样品吸油值、活化指数、油相分散稳定性和水接触角的影响，确定了改性剂的优化用量，采用傅里叶变换红外光谱仪（FT-IR）、热重分析（TG）探究重质碳酸钙改性机理。结果表明：改性剂JST-9001（聚氧乙烯醚型复合改性剂）、JST-9003（聚氧乙烯醚型复合改性剂）、硬脂酸和铝酸酯F-2的改性效果更好，尤其两种新型改性剂JST-9001和JST-9003在低改性剂用量下（质量分数为0.5%）可获得更加优异的表面改性效果；优化用量下JST-9001和JST-9003改性剂分子中的亲水基与重质碳酸钙表面的—OH发生键合作用，改性剂分子层包覆于重质碳酸钙颗粒表面。

关键词: 重质碳酸钙, 表面改性, 有机改性, 改性机理

Abstract:

New modifiers and traditional modifiers were used to perform dry surface organic modification on two ground calcium carbonates，and the effect of modifier types and modifier dosages on the oil absorption，activation index，oil phase dispersion stability and water contact angle was explored.Then the optimized dosage of modification was determined，and the modification mechanism of ground calcium carbonate was explored by fourier transform infrared spectrometer（FT-IR） and thermogravimetric analysis（TG） characterization.The results showed that JST-9001（polyoxyethylene ether type composite modifier），JST-9003（polyoxyethylene ether type composite modifier），stearic acid and aluminate F-2 had better modification effects，especially the two new modifiers JST-9001 and JST-9003 could obtain more excellent effects of surface modification at low modifier dosage（0.5%）.And under the optimized dosage，the hydrophilic groups in the molecules of JST-9001 and JST-9003 modifiers were bonded with the —OH on the surface of ground calcium carbonate，coating the surface of ground calcium carbonate particles with modifiers molecular layer.

Key words: ground calcium carbonate, surface modification, organic modification, modification mechanism

中图分类号:

TQ132.32

梁朝,李春全,孙志明,郑水林. 新型有机改性剂对重质碳酸钙的表面改性效果及机理[J]. 无机盐工业, 2022, 54(7): 70-77.

LIANG Chao,LI Chunquan,SUN Zhiming,ZHENG Shuilin. Surface modification effect and mechanism of new organic modifiers on ground calcium carbonate[J]. Inorganic Chemicals Industry, 2022, 54(7): 70-77.

图/表 14

表1

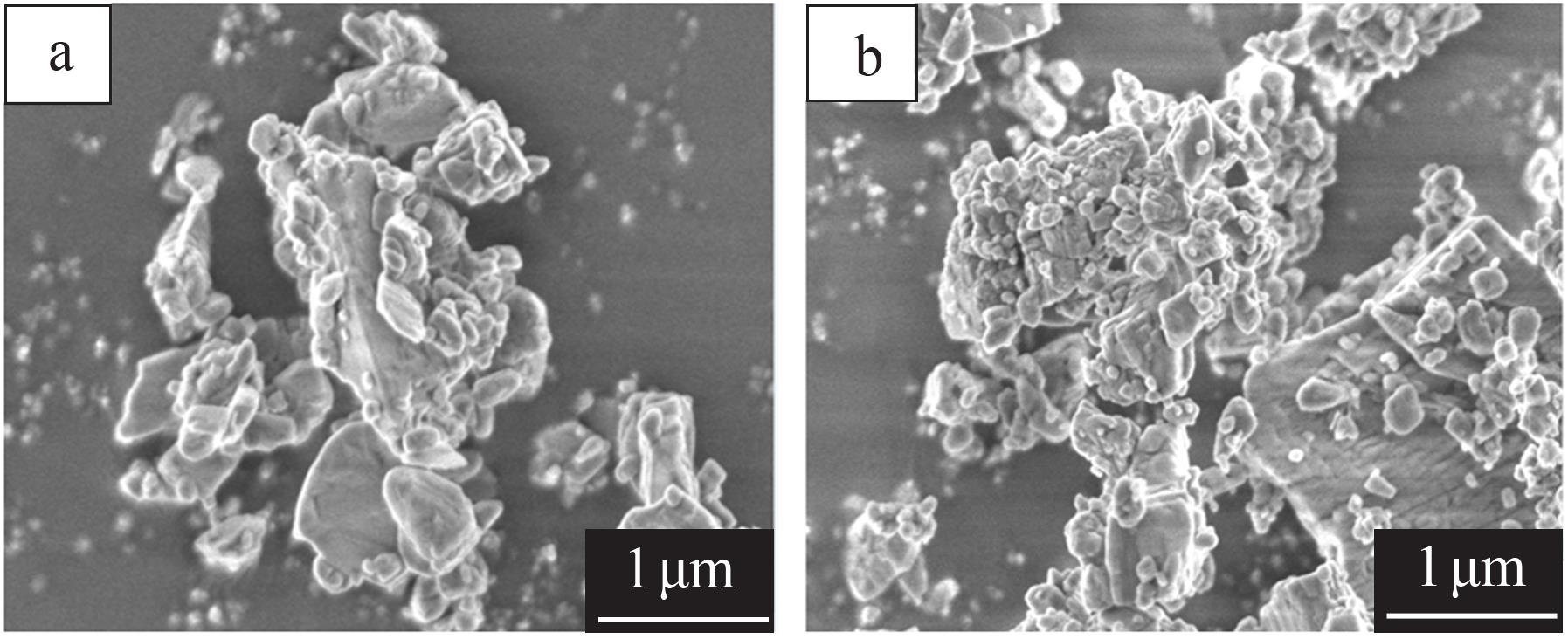

图1

表2

表3

表4

表5

图2

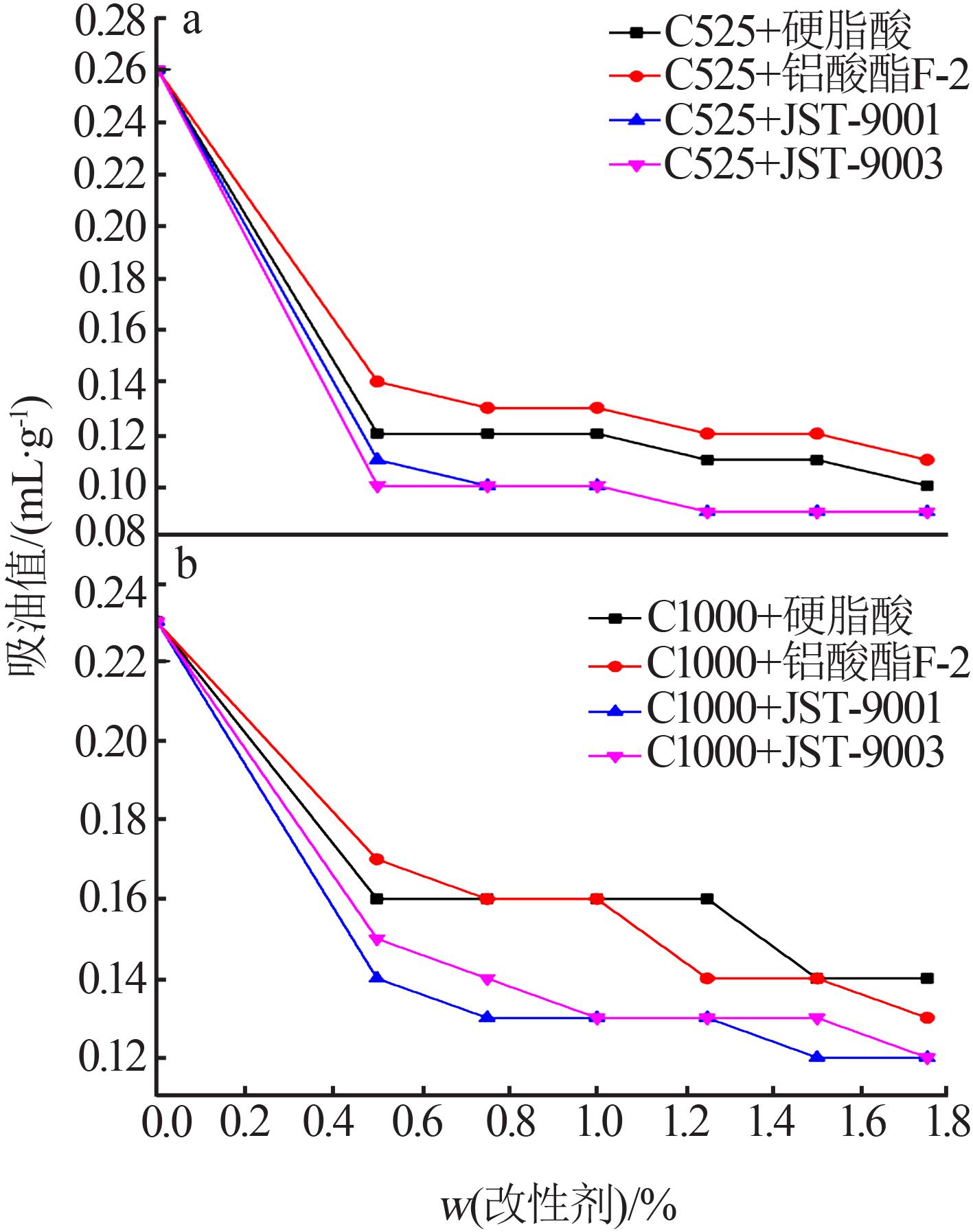

图3

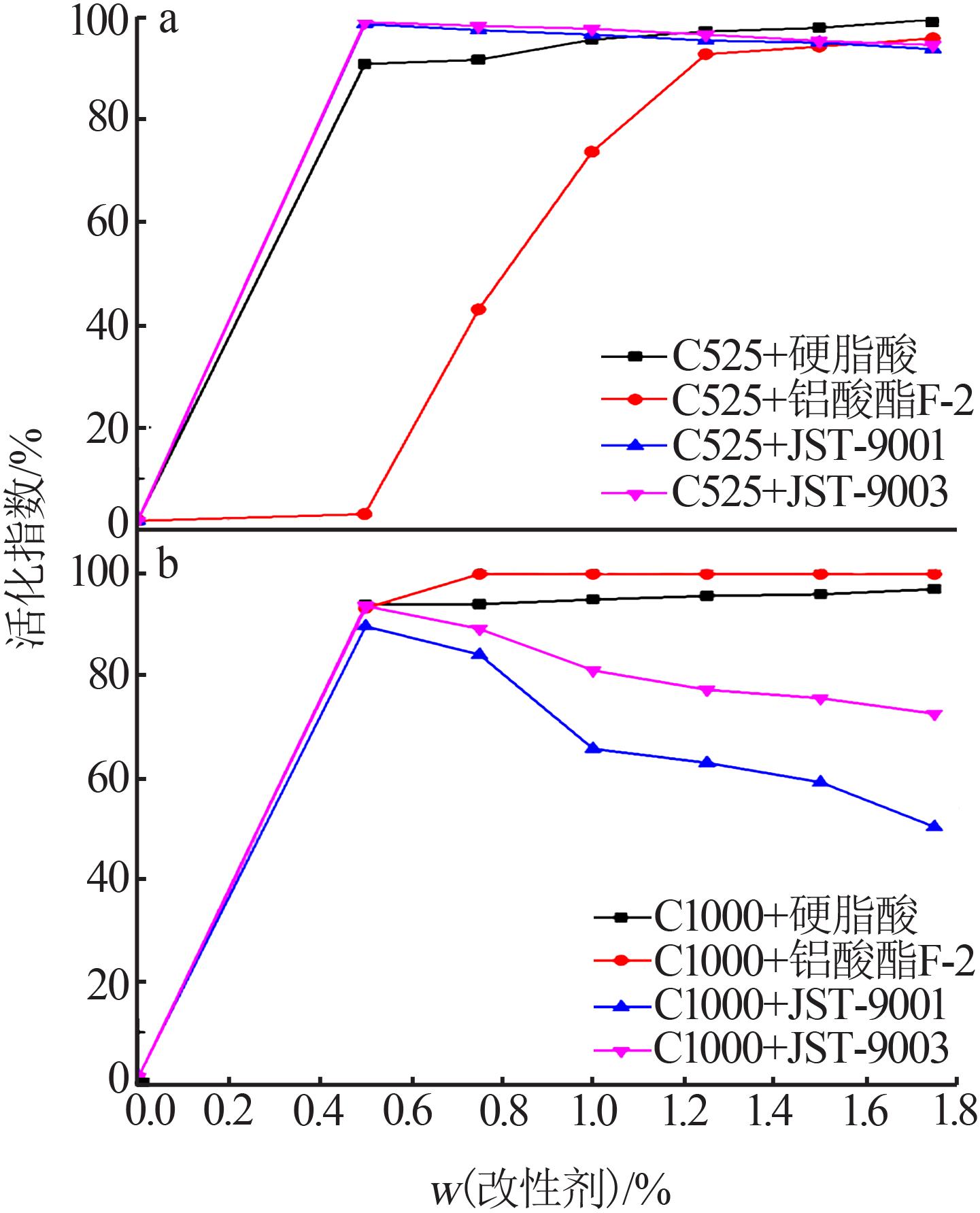

图4

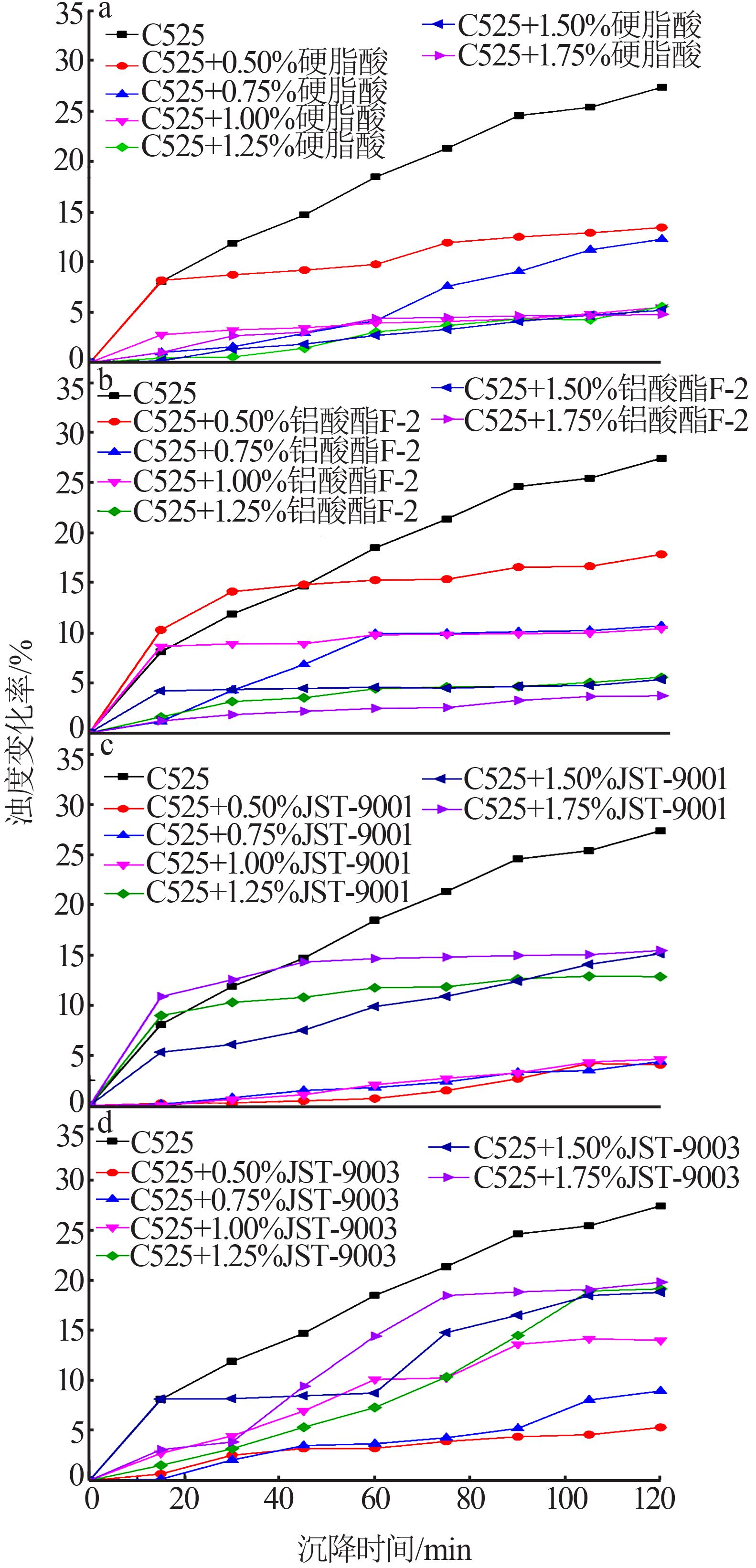

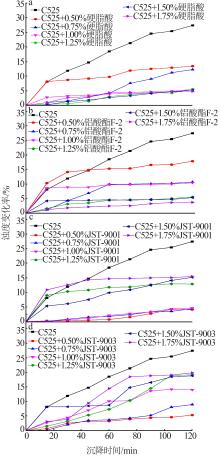

图5

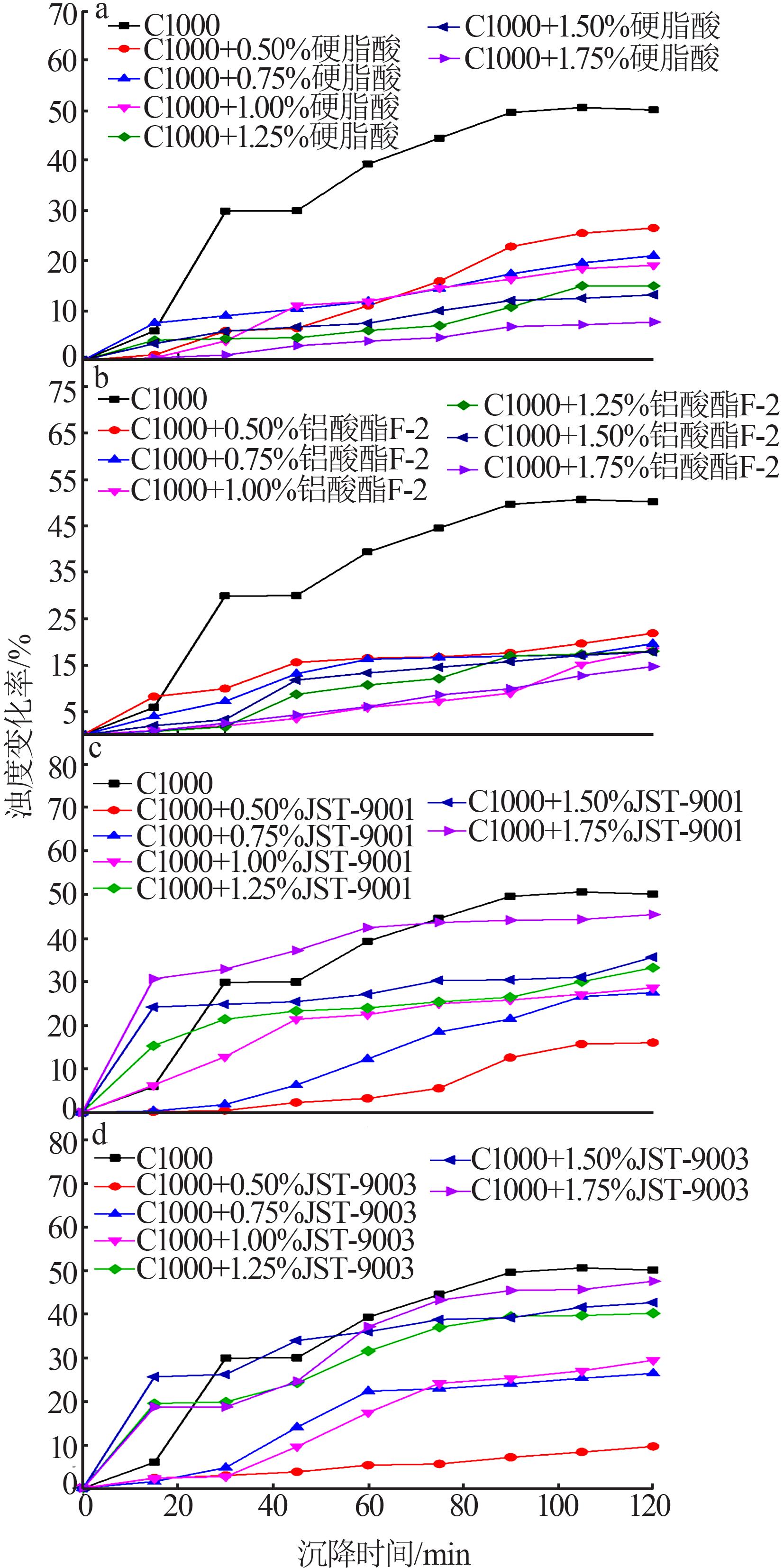

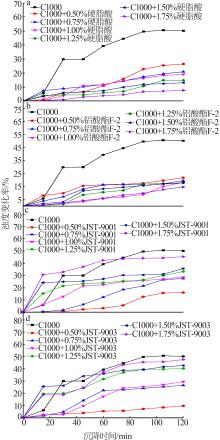

图6

图7

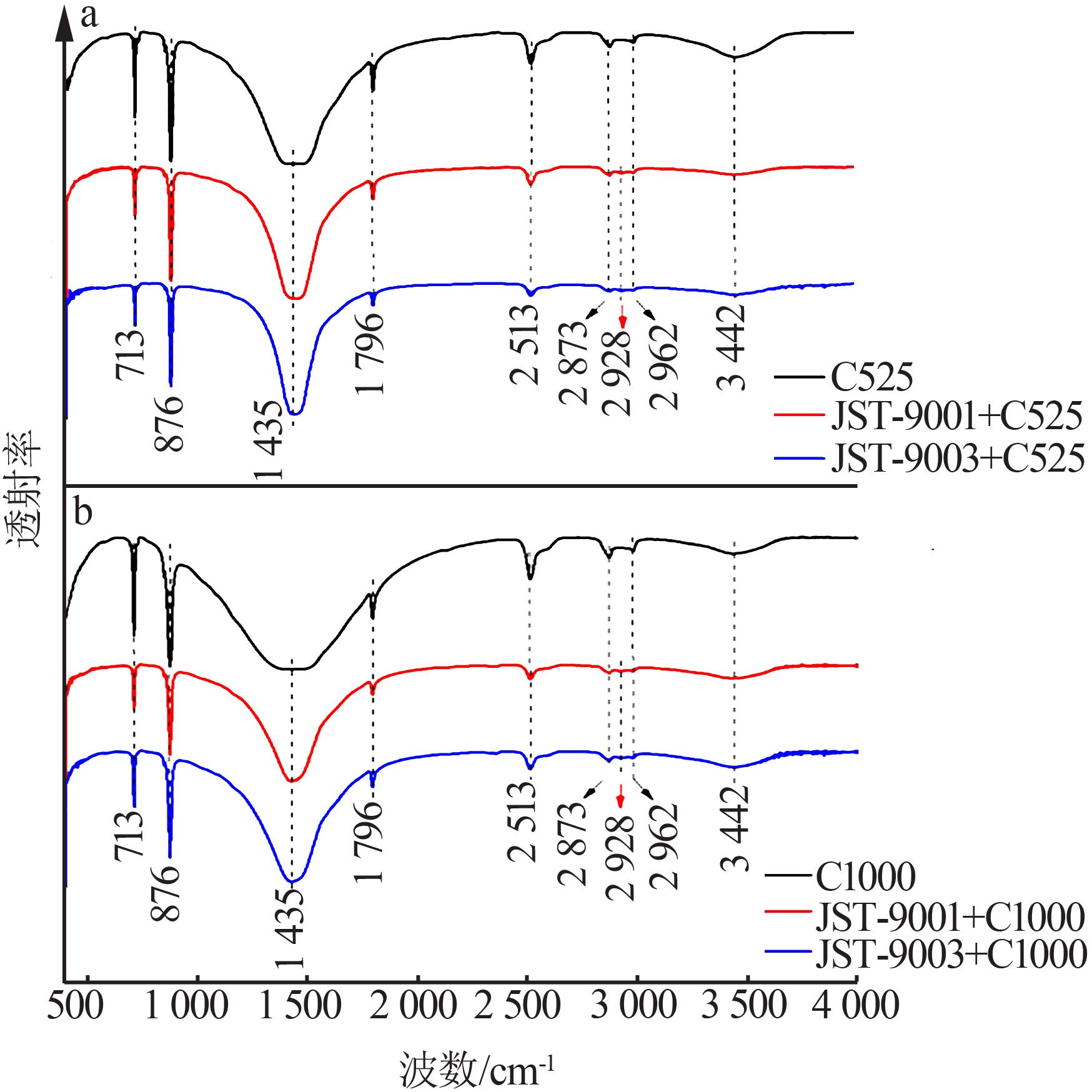

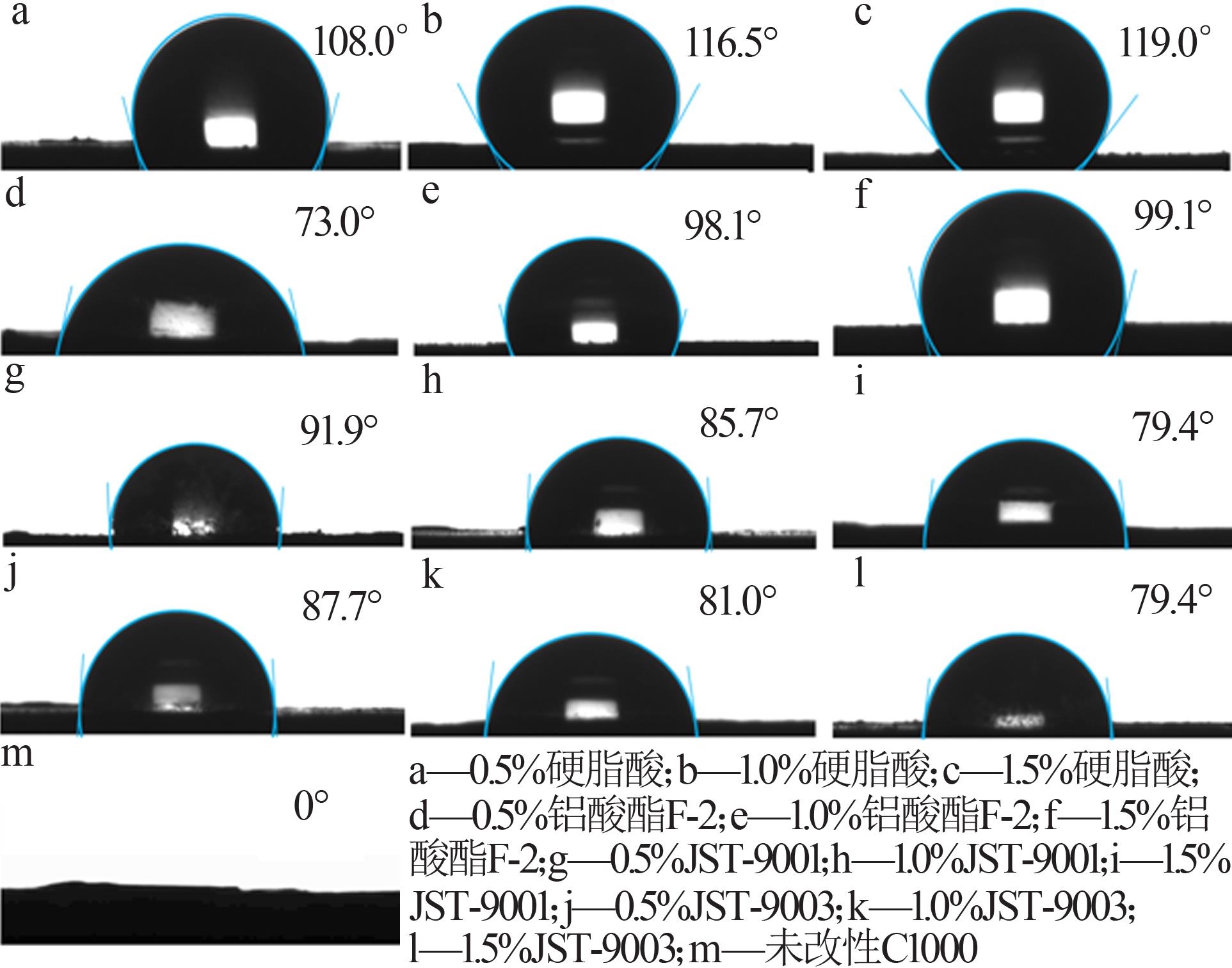

图8

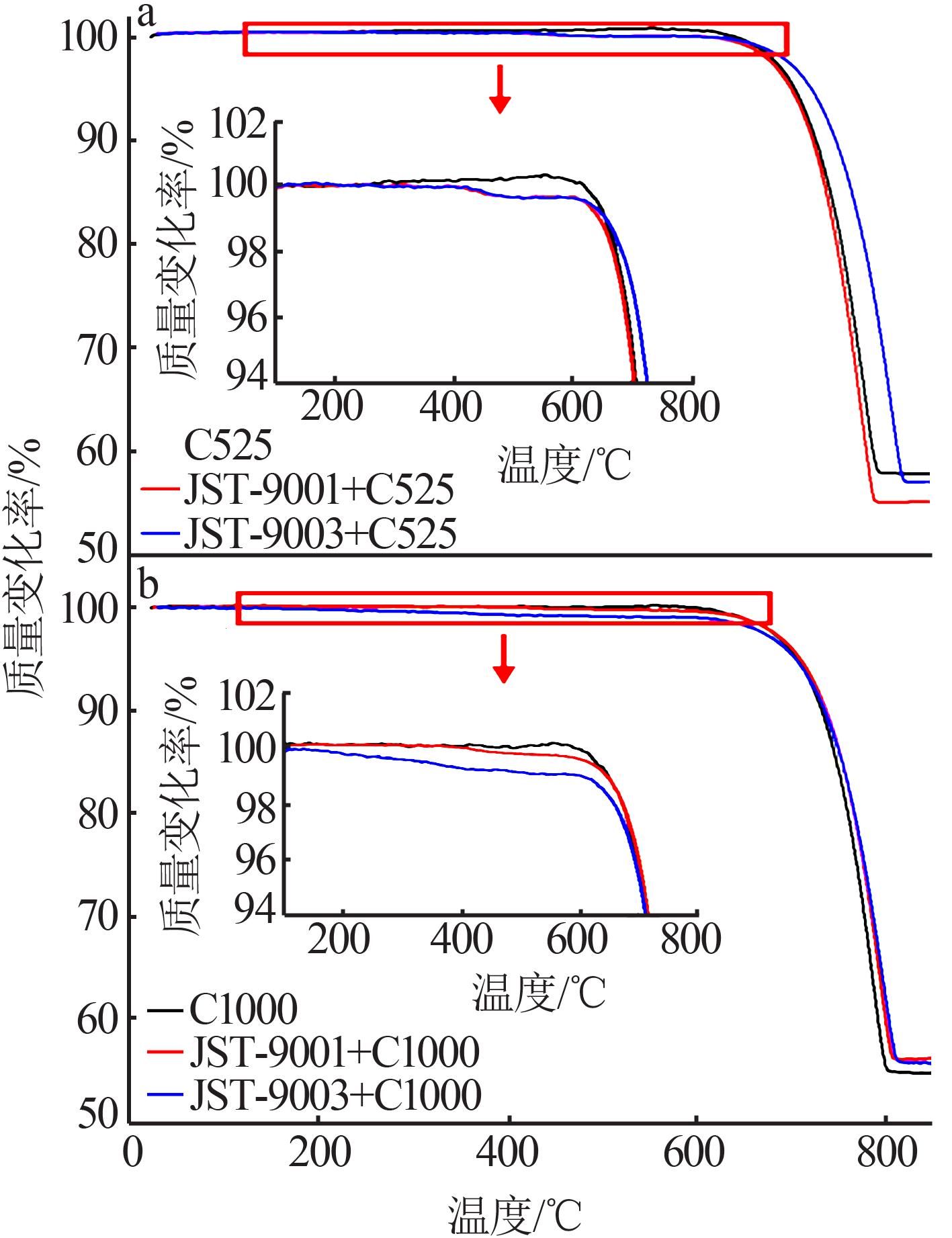

图9

参考文献 23

1	赵小红，陈家莉，梁小惠.不同类型木质素基表面活性剂为控制剂制备碳酸钙［J］.无机盐工业，2021，53（7）：58-62.
	ZHAO Xiaohong， CHEN Jiali， LIANG Xiaohui.Preparation of calcium carbonate using different type of lignin based surfactant as control agents［J］.Inorganic Chemicals Industry，2021，53（7）：58-62.
2	陈燕萌，何春妮，潘亭，等.鸡蛋壳基多孔碳酸钙对刚果红吸附特性研究［J］.无机盐工业，2021，53（8）：91-95.
	CHEN Yanmeng， HE Chunni， PAN Ting，et al.Study on adsorption characteristics of multi-pore calcium carbonate made from egg shell powder for Congo red［J］.Inorganic Chemicals Industry，2021，
	53（8）：91-95.
3	钟星，胡彩霞，蔡璐，等.双棕榈酰酒石酸二酯改性重质碳酸钙的研究［J］.无机盐工业，2018，50（4）：19-22.
	ZHONG Xing， HU Caixia， CAI Lu，et al.Study on modification of ground calcium carbonate by bis（palmitoyloxy） succinic acid［J］.Inorganic Chemicals Industry，2018，50（4）：19-22.
4	王友.Span60表面改性重质碳酸钙粉体研究［J］.无机盐工业，2016，48（7）：25-28.
	WANG You.Study on surficial modification of ground calcium carbonate with Span60［J］.Inorganic Chemicals Industry，2016，48（7）：25-28.
5	孙水升，张玲，李春忠，等.纳米碳酸钙性质对聚氯乙烯复合材料界面及性能的影响［J］.化工学报，2005，56（11）：201-207.
	SUN Shuisheng， ZHANG Ling， LI Chunzhong，et al.Effect of properties of CaCO₃ nanoparticles on interface and properties of poly（vinyl chloride） composites［J］.Journal of Chemical Industry and Engineering（China），2005，56（11）：201-207.
6	胡盛，袁晓慧，高雪，等.两种偶联剂对咸丰重质碳酸钙干法改性的影响［J］.非金属矿，2020，43（2）：73-76.
	HU Sheng， YUAN Xiaohui， GAO Xue，et al.Effect of two coupling agents on dry modification of heavy calcium carbonate from Xianfeng［J］.Non-Metallic Mines，2020，43（2）：73-76.
7	邓剑如，毛萃，孙大鹏.桐酸酸酐水解物对重质碳酸钙表面
	改性的研究［J］.湖南大学学报：自然科学版，2010，37（4）：58-
61	DENG Jianru， MAO Cui， SUN Dapeng.Study of the surface modification of ground calcium carbonate by eleostearic acid anhydride hydrolyzate［J］.Journal of Hunan University：Natural Sciences，2010，37（4）：58-61.
8	周国永，曾一文，李伦满，等.MA-BA-BMA三元共聚物改性重钙粉体的研究［J］.无机盐工业，2014，46（3）：26-31.
	ZHOU Guoyong， ZENG Yiwen， LI Lunman，et al.Study on modification of ground calcium carbonate with P（MA-BA-BMA） terpolymer［J］.Inorganic Chemicals Industry，2014，46（3）：26-31.
9	李方，余越琳，蒲晓林，等.碳酸钙疏水改性及性能表征［J］.无机盐工业，2013，45（11）：15-17.
	LI Fang， YU Yuelin， PU Xiaolin，et al.Hydrophobic modification and characterization of calcium carbonate［J］.Inorganic Chemicals Industry，2013，45（11）：15-17.
10	YE Wenqiong， ZHANG Ling， FENG Guowei，et al.Preparation of calcium Carbonate@Methyl methacrylate nanoparticles by seeded-dispersion polymerization for high performance polyvinyl chloride nanocomposites［J］.Industrial & Engineering Chemistry Research，2015，54（30）：7459-7464.
11	王友，曾一文，覃康玉，等.硬脂酸-钛酸酯偶联剂改性重质碳酸钙粉体研究［J］.无机盐工业，2016，48（6）：38-40.
	WANG You， ZENG Yiwen， QIN Kangyu，et al.Study on modification of ground calcium carbonate by stearic acid and titanate coupling agent［J］.Inorganic Chemicals Industry，2016，48（6）：38-40
12	陆树新，张秋禹，周桓，等.超分散剂对重质碳酸钙的两亲性改性研究［J］.化学工程，2009，37（10）：54-57，61.
	LU Shuxin， ZHANG Qiuyu， ZHOU Huan，et al.Amphipathic pro-
	perty of heavy calcium carbonate powder modified with hyperdispersant［J］.Chemical Engineering（China），2009，37（10）：54-57，61.
13	柳华，薄伟.纳米碳酸钙在填充PVC中的应用分散性研究［J］.中国西部科技，2011，10（6）：39-40.
	LIU Hua， BO Wei.Study on application dispersibility of nano calcium carbonate in filled PVC［J］.Science and Technology of West China，2011，10（6）：39-40.
14	王天强，刘旭，王腾腾，等.超细重质碳酸钙表面改性及在
	硅橡胶中的应用研究［J］.有机硅材料，2018，32（6）：459-
463	WANG Tianqiang， LIU Xu， WANG Tengteng，et al.Surface modification of ultrafine g-CaCO₃ and its application in RTV silicone rubber［J］.Silicone Material，2018，32（6）：459-463.
15	郑水林，王彩丽，李春全.粉体表面改性［M］.4版.北京：中国建材工业出版社，2019.
	ZHENG Shuilin， WANG Caili， LI Chunquan.Powder surface modification［M］.4 edition.Beijing：China Building Materials Industry Press，2019.
16	汤建伟，于珊珊，刘咏，等.碳酸钙晶须表面改性研究［J］.无机盐工业，2013，45（9）：8-10.
	TANG Jianwei， YU Shanshan， LIU Yong，et al.Research on surface modification of calcium carbonate whiskers［J］.Inorganic Chemicals Industry，2013，45（9）：8-10.
17	刘立新，田海山，郑水林，等.硅烷/铝酸酯复合改性水菱镁石粉填充EVA性能研究［J］.硅酸盐通报，2016，35（9）：2950-2955.
	LIU Lixin， TIAN Haishan， ZHENG Shuilin，et al.Effect of silane/aluminate coupling agent modifying hydromagnesite on properties of EVA［J］.Bulletin of the Chinese Ceramic Society，2016，35（9）：2950-2955.
18	LI Yang， ZHAO Zhongfu， LAU Y T R，et al.Preparation and characterization of coverage-controlled CaCO₃ nanoparticles［J］.Journal of Colloid and Interface Science，2010，345（2）：168-173.
19	吴香发.超细重钙的表面改性及在PVC制品中的应用研究［D］.淮南：安徽理工大学，2006.
	WU Xiangfa.Surface modification of ultrafine ground calcium carbonate and its applied research on PVC products［D］.Huainan：Anhui University of Science & Technology，2006.
20	江星星.纳米碳酸钙表面的改性及其机理研究［D］.杭州：浙江工业大学，2014.
	JIANG Xingxing.Study on surface modification of nano-CaCO₃ and its mechanism［D］.Hangzhou：Zhejiang University of Technology，2014.
21	胡盛，高雪，洪颖，等.咸丰重质碳酸钙的干法改性研究［J］.矿产综合利用，2021（3）：176-179，175.
	HU Sheng， GAO Xue， HONG Ying，et al.Study on dry modification of heavy calcium carbonate from Xianfeng［J］.Multipurpose Utilization of Mineral Resources，2021（3）：176-179，175.
22	胡盛，袁晓慧，谭志伟，等.硬脂酸钠对重质碳酸钙的干法改性研究［J］.中国非金属矿工业导刊，2020（2）：8-10，4.
	HU Sheng， YUAN Xiaohui， TAN Zhiwei，et al.Study on dry modification of heavy calcium carbonate by sodium stearate［J］.China Non-Metallic Minerals Industry，2020（2）：8-10，4.
23	马治军.聚丙烯酸酯/纳米碳酸钙复合增韧剂的制备及其应用于PVC改性的研究［D］.上海：华东理工大学，2011.
	MA Zhijun.Study on preparation and application of polyacrylate/nano-CaCO₃ to modify poly（vinyl chloride） nanocomposites［D］.Shanghai：East China University of Science and Technology，2011.

重钙原矿样品	改性剂种类	用量（质量分数）/%	吸油值/ （mL·g^-1）	吸油值降低率（与原样相比）/%
C525	—	—	0.26	0.00
	JST-9001	1.0	0.12	53.85
	JST-9002	1.0	0.18	30.77
	JST-9003	1.0	0.14	46.15
	JST-9004	1.0	0.20	23.08
	羟基硅油	1.0	0.15	42.31
	氨基硅油585C	1.0	0.19	26.92
	硬脂酸	1.0	0.12	53.85
	铝酸酯F-2	1.0	0.13	50.00

重钙原矿样品	改性剂种类	用量（质量分数）/%	吸油值/ （mL·g^-1）	吸油值降低率（与原样相比）/%
C1000	—	—	0.23	0.00
	JST-9001	1.0	0.14	39.13
	JST-9002	1.0	0.16	30.43
	JST-9003	1.0	0.14	39.13
	JST-9004	1.0	0.16	30.43
	羟基硅油	1.0	0.20	13.04
	氨基硅油585C	1.0	0.20	13.04
	硬脂酸	1.0	0.16	30.43
	铝酸酯F-2	1.0	0.15	34.78

重钙原矿样品	改性剂种类	用量（质量分数）/%	活化指数/%
C525	—	—	1.80
	JST-9001	1.0	96.72
	JST-9002	1.0	3.97
	JST-9003	1.0	97.86
	JST-9004	1.0	19.67
	羟基硅油	1.0	2.56
	氨基硅油585C	1.0	4.57
	硬脂酸	1.0	95.72
	铝酸酯F-2	1.0	73.80

重钙原矿样品	改性剂种类	用量（质量分数）/%	活化指数/%
C1000	—	—	1.58
	JST-9001	1.0	65.69
	JST-9002	1.0	7.94
	JST-9003	1.0	81.06
	JST-9004	1.0	5.18
	羟基硅油	1.0	4.98
	氨基硅油585C	1.0	2.87
	硬脂酸	1.0	94.96
	铝酸酯F-2	1.0	100.00

[1]	杨恩, 申红艳, 刘有智. 硅聚醚原位改性超细氢氧化镁的制备[J]. 无机盐工业, 2024, 56(4): 42-49.
[2]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[3]	张谌虎, 马毅, 朱山, 陈鹏, 王成勇, 李子文. 煤矸石螯合改性后对选矿废水中重金属离子吸附研究[J]. 无机盐工业, 2023, 55(4): 97-103.
[4]	刘雪霆, 毛凌峰, 胡芸, 彭溪, 樊雪梅, 陈严磊, 刘文魁. 分散剂和超剪切对二氧化硅的协同分散作用[J]. 无机盐工业, 2023, 55(3): 71-77.
[5]	田朋, 徐金钢, 徐前进, 刘坤吉, 庞洪昌, 宁桂玲. 纳米氧化铝浆料制备及用于改性锂电池正极材料[J]. 无机盐工业, 2023, 55(12): 43-49.
[6]	简梦奇,张堃,谢鑫,陈锡勇. 磷酸锰锂锂离子电池正极材料研究进展[J]. 无机盐工业, 2021, 53(9): 18-23.
[7]	王玲,熊雨婷,崔兆纯,贾蓝波,范晨子,刘淑贤,聂轶苗. 橄榄石酸溶制备超细二氧化硅改性研究[J]. 无机盐工业, 2021, 53(3): 34-37.
[8]	陈立甲,陈海彬,李荣泳. 机械涂覆技术在光催化材料制备中的应用进展[J]. 无机盐工业, 2020, 52(8): 1-5.
[9]	杭美艳,彭雅娟,路兰,张海燕,陶旭. 基于铬铁渣骨料与水泥浆体界面结构的改性研究与机理分析[J]. 无机盐工业, 2020, 52(12): 75-79.
[10]	陈焕章1，2，孙朝利1，张悦1，张洁1. 纳米硫酸钡改性及其应用的研究进展[J]. 无机盐工业, 2019, 51(11): 6-12.
[11]	王友. Span60表面改性重质碳酸钙粉体研究[J]. 无机盐工业, 2016, 48(7): 25-.
[12]	王友, 曾一文, 覃康玉, 汤泉. 硬脂酸-钛酸酯偶联剂改性重质碳酸钙粉体研究[J]. 无机盐工业, 2016, 48(6): 38-.
[13]	刘旦, 平成君, 肖磊, 金士威, 徐旺生, 邹彬. 有机改性膨润土用于含铬废水处理和铬污染土壤修复的探究[J]. 无机盐工业, 2016, 48(5): 35-.
[14]	张广良, 赵永红, 宋鹏, 李国晋. 脂肪酸表面改性镁铝复合阻燃剂[J]. 无机盐工业, 2016, 48(3): 25-.
[15]	郑水林. 重质碳酸钙生产技术现状与趋势[J]. 无机盐工业, 2015, 47(5): 1-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
