α-半水石膏对水泥砂浆性能的影响与水化机理研究

doi:10.19964/j.issn.1006-4990.2022-0269

摘要/Abstract

摘要：

为了提高注浆用水泥砂浆的性能，采用α-半水石膏取代部分水泥进行材料改性，分析了α-半水石膏与尾砂含量对水泥砂浆坍落度、收缩率、强度与耐久性等的影响，依据微观实验和矿物成分分析结果对水泥砂浆的水化机理进行了分析。结果发现:采用α-半水石膏取代部分水泥有利于提高水泥砂浆的流动性，并降低其干燥收缩率；当α-半水石膏取代率为15%时，水泥砂浆的和易性、强度和耐久性均得到了显著改良；α-半水石膏具有化学活性，可以促进胶凝材料的二次水化反应，进而增加水泥砂浆的密实度。该研究对制备绿色环保、高性能的注浆水泥砂浆具有重要的参考作用。

关键词: 水泥砂浆, α-半水石膏, 改性, 微观结构

Abstract:

In order to improve the performance of cement mortar for grouting，α-hemihydrate gypsum was used to replace part of cement for material modification.The effects of α-phosphogypsum content and tailings content on slump，shrinkage，strength，and durability were analyzed.The hydration mechanism of cemental slurry was studied according to the microscopic experiment and mineral composition results.The results showed that using α-phosphogypsum to replace part of cement was beneficial to improve the workability index of cement mortar and reduce the drying shrinkage rate.When the replacement ratio was 15%，the workability，strength and durability of the slurry were significantly improved.The chemical activity of α-phosphogypsum could promote the secondary hydration of the cementitious material and increase the compactness of the filling slurry.This study had important reference function for the preparation of a high-performance composite cement materials.

Key words: cement mortar, α-hemihydrate gypsum, modification, microstructure

中图分类号:

TB322

李鹏, 王立坤, 孟秋燕. α-半水石膏对水泥砂浆性能的影响与水化机理研究[J]. 无机盐工业, 2023, 55(3): 98-103.

LI Peng, WANG Likun, MENG Qiuyan. Study on effect of α-hemihydrate gypsum on performance of cement mortar and its hydration mechanism[J]. Inorganic Chemicals Industry, 2023, 55(3): 98-103.

图/表 12

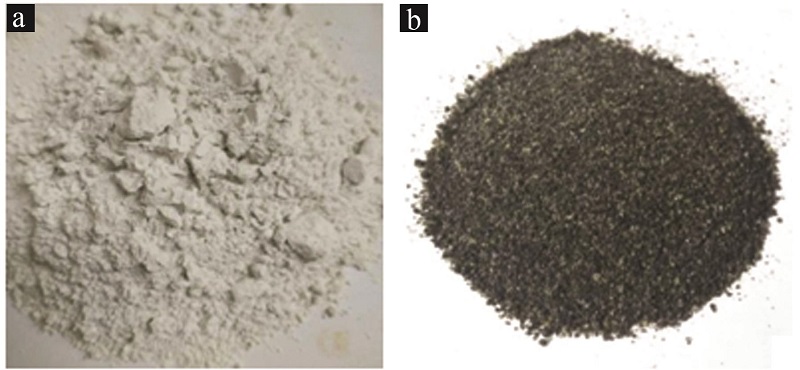

图1

表1

表2

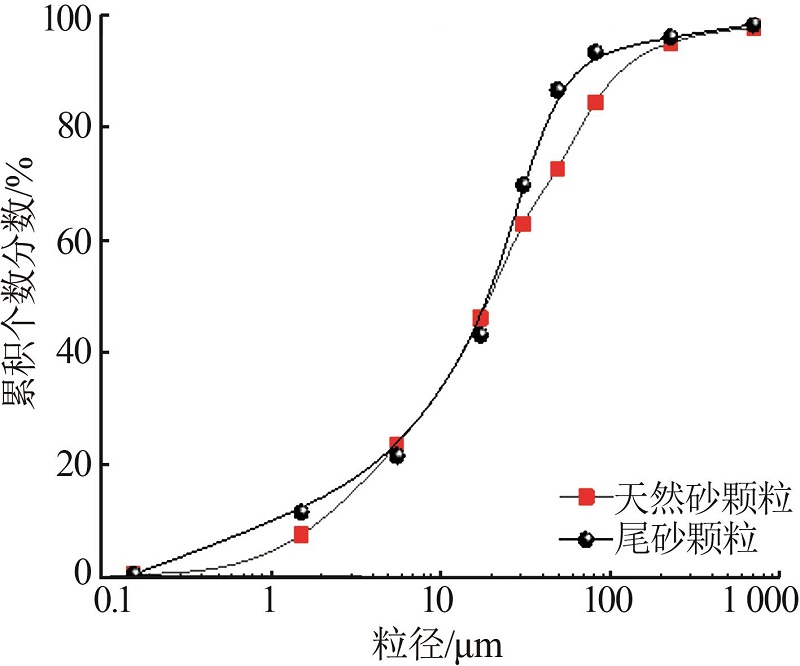

图2

表3

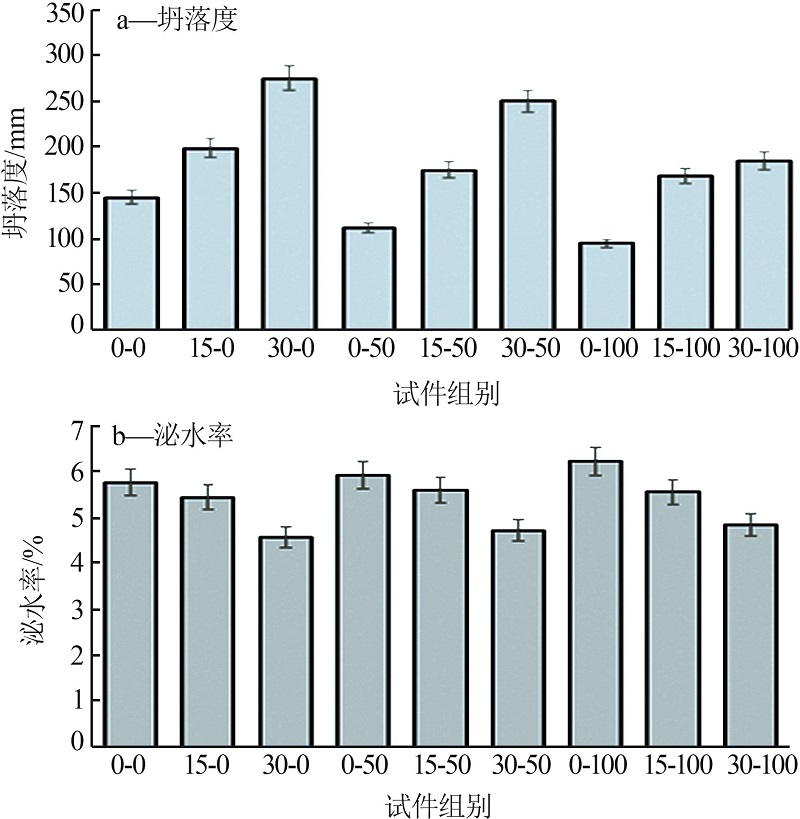

图3

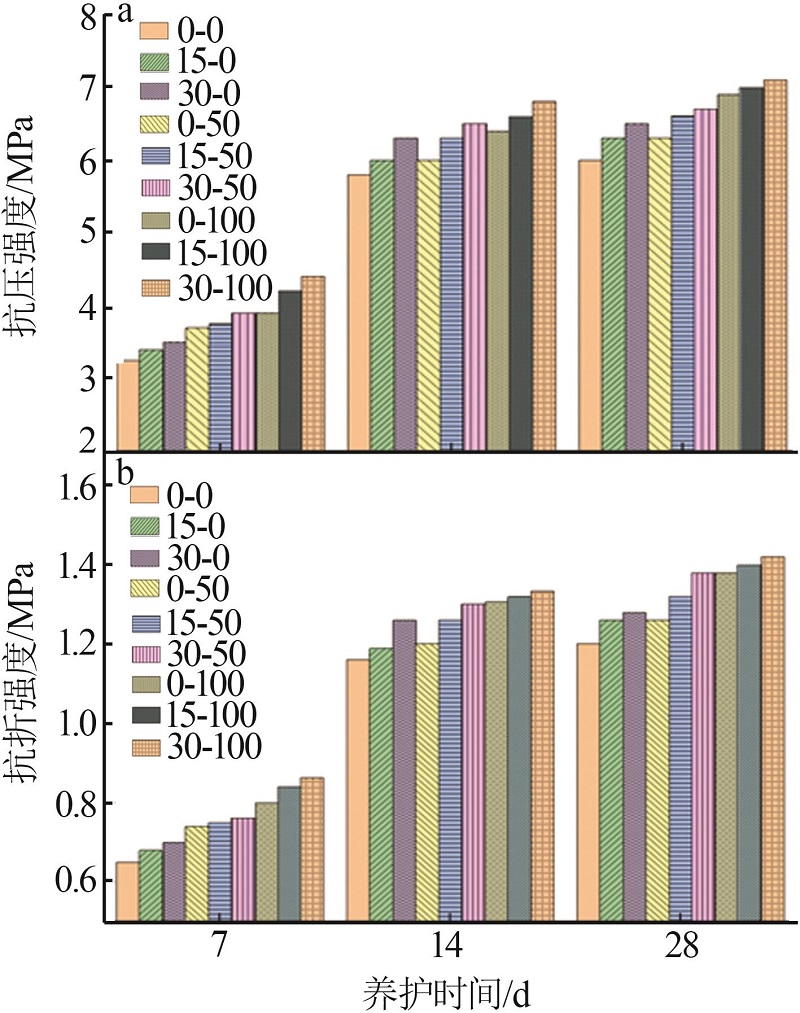

图4

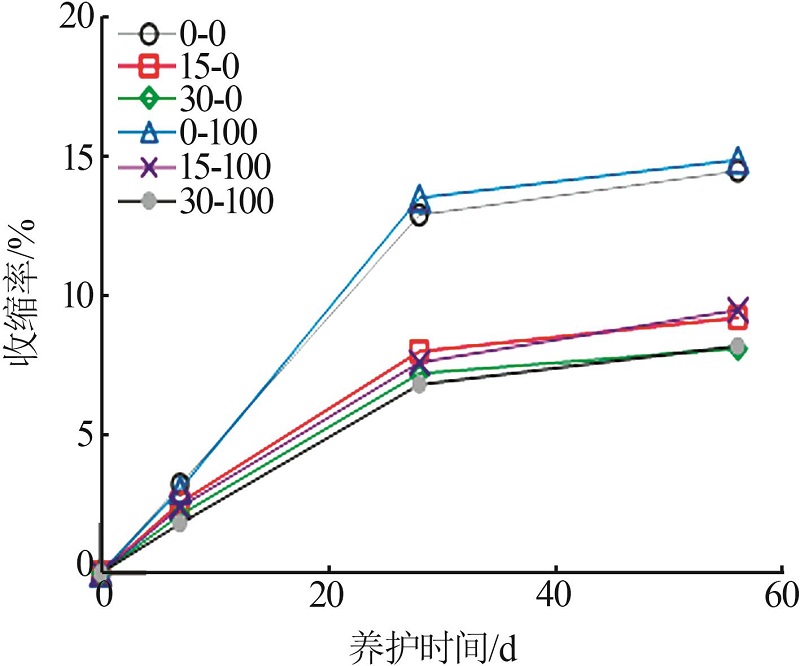

图5

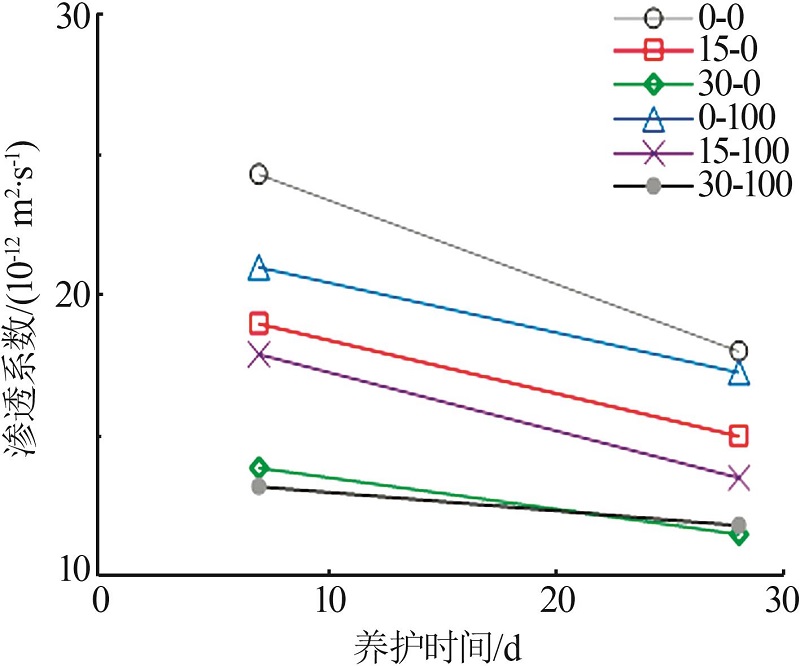

图6

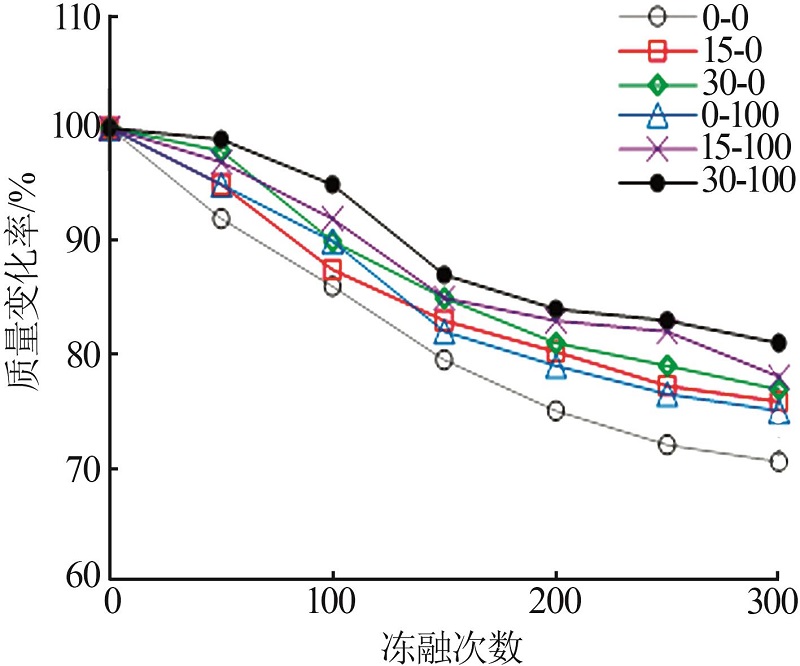

图7

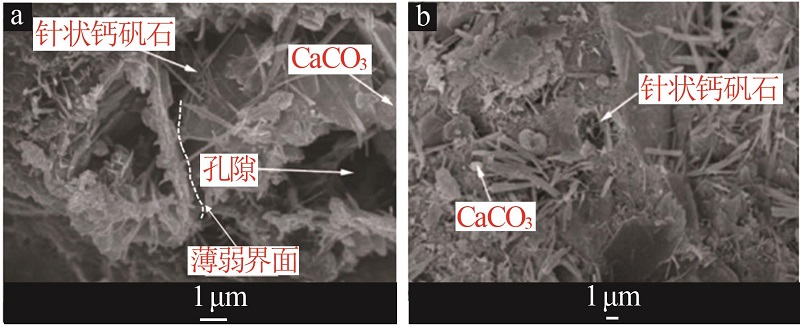

图8

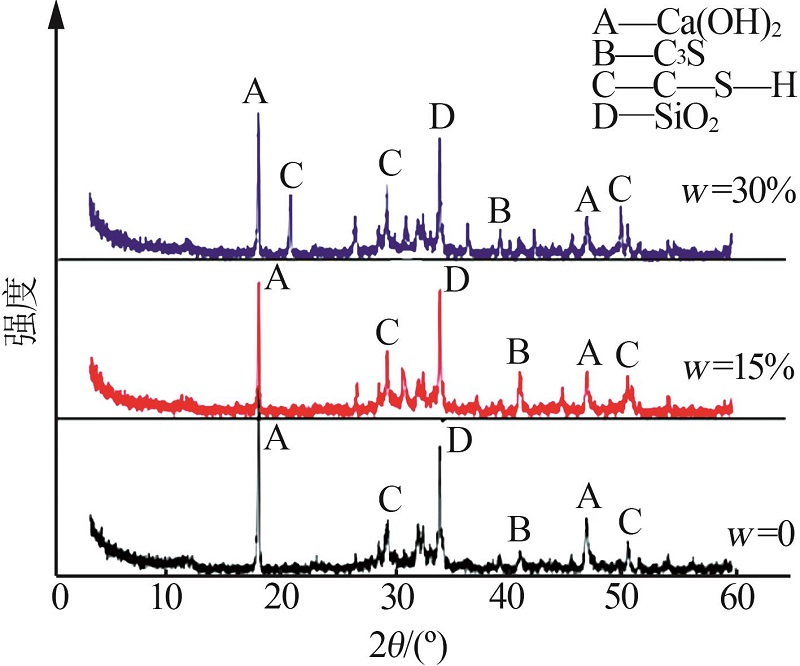

图9

参考文献 16

1	唐修生，蔡跃波，温金保，等.磨细矿渣复合浆体流变参数与流动度的相关性[J].硅酸盐学报，2014，42（5）:648-652.
	TANG Xiusheng， CAI Yuebo， WEN Jinbao，et al.Correlation between slump flow and rheological parameters of compound pastes with high volume of ground slag[J].Journal of the Chinese Ceramic Society，2014，42（5）:648-652.
2	李召峰.富水破碎岩体注浆材料研发与注浆加固机理研究及应用[D].济南:山东大学，2016.
	LI Zhaofeng.Development and application of grouting material and the reinforcement mechanism for rich-water broken rock mass[D].Jinan:Shandong University，2016.
3	陈登，宋旭艳，何智海.煅烧渣土-白云石对水泥砂浆强度和膨胀性能的影响[J].长江科学院院报，2021，38（1）:146-150.
	CHEN Deng， SONG Xuyan， HE Zhihai.Effects of calcined muck-do-lomite on strengths and expansion properties of cement mortar[J].Journal of Yangtze River Scientific Research Institute，2021，38（1）:146-150.
4	诸利一，吕文生，杨鹏，等.超声波对全尾砂砂浆流变特性的影响[J].材料导报，2020，34（6）:6088-6094.
	ZHU Liyi，Wensheng LU¨， YANG Peng，et al.Effect of ultrasonic on rheological properties of unclassified tailings slurry[J].Materials Reports，2020，34（6）:6088-6094.
5	FARZANIAN K， VAFAEI B， GHAHREMANINEZHAD A.The behavior of superabsorbent polymers（SAPs） in cement mixtures with glass powders as supplementary cementitious materials[J].Materials:Basel，Switzerland，2019，12（21）.Doi:10.3390/ma12213597.
6	郑少鹏，牛开民，田波，等.聚合物乳液对水泥砂浆流变性能的影响[J].建筑材料学报，2017，20（6）:962-969.
	ZHENG Shaopeng， NIU Kaimin， TIAN Bo，et al.Effect of polymer latex on rheological properties of cement mortar[J].Journal of Building Materials，2017，20（6）:962-969.
7	胡成，向玮衡，陈平，等.丁二酸对水热合成α-半水脱硫石膏微晶形貌及力学强度的影响[J].无机盐工业，2021，53（4）:76-80.
	HU Cheng， XIANG Weiheng， CHEN Ping，et al.Effects of succinic acid on crystallite morphology and mechanical strength of α-hemihydrate desulfurized gypsum synthesized by hydrothermal method[J].Inorganic Chemicals Industry，2021，53（4）:76-80.
8	侯云芬，刘锦涛，赵思儒，等.铁尾矿粉对水泥砂浆性能的影响及机理分析[J].应用基础与工程科学学报，2019，27（5）:1149-1157.
	HOU Yunfen， LIU Jintao， ZHAO Siru，et al.Effect mechaniam of iron tailing powder on cement mortar properties[J].Journal of Basic Science and Engineering，2019，27（5）:1149-1157.
9	KWAN A K H， FUNG W W S， WONG H H C.Water film thickness，flowability and rheology of cement-sand mortar[J].Advances in Cement Research，2010，22（1）:3-14.
10	CORINALDESI V， MORICONI G.The role of industrial by-products in self-compacting concrete[J].Construction and Building Materials，2011，25（8）:3181-3186.
11	VIKAN H.Rheology of cementitious paste with silica fume or limestone[J].Cement and Concrete Research，2007，37（11）:1512-1517.
12	董一苇，徐祖顺，杨婷婷，等.化学石膏制备α-半水石膏的研究进展[J].材料导报，2021，35（S2）:241-247.
	DONG Yiwei， XU Zushun， YANG Tingting，et al.Research progress on the preparation of α-calcium sulfate hemihydrate from chemical gypsum[J].Materials Reports，2021，35（S2）:241-247.
13	张锐横，郑光亚，魏兴，等.醇-无氯盐体系磷石膏制备α-半水石膏的研究[J].非金属矿，2021，44（1）:16-19.
	ZHANG Ruiheng， ZHENG Guangya， WEI Xing，et al.Research on the production of α-hemihydrate gypsum from phosphogypsum of alcohol-non-chlorine salt system[J].Non-Metallic Mines，2021，44（1）:16-19.
14	刘俊霞，杨艳蒙，王帅旗，等.激发剂对赤泥地聚物砂浆力学性能的影响[J].无机盐工业，2020，52（6）:72-75.
	LIU Junxia， YANG Yanmeng， WANG Shuaiqi，et al.Effect of chemical activator on mechanical property of red mud geopolymer mortar[J].Inorganic Chemicals Industry，2020，52（6）:72-75.
15	张宁，孙振平，李扣兰.多元胶凝体系自流平砂浆钙矾石生成控制及机理[J].新型建筑材料，2019，46（1）:13-16.
	ZHANG Ning， SUN Zhenping， LI Koulan.Control and mechanism of ettringite in self-leveling mortar of multi-component cementitious system[J].New Building Materials，2019，46（1）:13-16.
16	刘娟红，马翼，王祖琦，等.石膏种类对富水充填材料凝结硬化性能与机理的影响[J].工程科学学报，2015，37（12）:1557-1563.
	LIU Juanhong， MA Yi， WANG Zuqi，et al.Impact of gypsum type on the setting and hardening performance and mechanism of water-rich filling materials[J].Chinese Journal of Engineering，2015，37（12）:1557-1563.

原料	化学成分质量分数/%
原料	SiO₂	Al₂O₃	Fe₂O₃	CaO	MgO	SO₃	K₂O	P₂O₅
水泥	21.2	6.2	3.3	63.0	2.8	2.1	1.2	0.0
α-半水石膏	7.1	15.2	0.0	36.4	3.0	21.1	2.1	1.1

试件组别	取代率/ %	质量浓度/（kg•m^-3）
试件组别	取代率/ %	石膏	水泥	尾砂	天然砂	水
0-0	0	0	400	0	1 440	288
15-0	15	60	340	0	1 440	288
30-0	30	120	280	0	1 440	288
0-50	0	0	400	720	720	288
15-50	15	60	340	720	720	288
30-50	30	120	280	720	720	288
0-100	0	0	400	1 440	0	288
15-100	15	60	340	1 440	0	288
30-100	30	120	280	1 440	0	288

[1]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[2]	张岩岩, 李东红, 刘永鹤, 张阳, 康乐, 王毅. 填料氧化铝的表面处理研究[J]. 无机盐工业, 2025, 57(1): 77-82.
[3]	田朋, 张浩然, 徐金钢, 牟晨曦, 徐前进, 宁桂玲. 氧化铝溶胶改性锂离子电池正负极材料的研究[J]. 无机盐工业, 2024, 56(9): 44-53.
[4]	李雪连, 唐梓涵, 许杰, 李雄. 硫酸钙晶须/SBS复合改性沥青性能研究[J]. 无机盐工业, 2024, 56(9): 82-89.
[5]	罗通, 叶建周, 陈尚伟, 杨厚文, 陈福平. 灰钙对掺PCE的磷建筑石膏性能影响研究[J]. 无机盐工业, 2024, 56(8): 116-122.
[6]	胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.
[7]	宋国良, 穆展鹏, 杨霞霞, 李子涵, 朱金剑, 张景成, 杨文汝, 马文琪. 镁改性对Ni-Mo/Al₂O₃体系催化剂烯烃选择性能的影响[J]. 无机盐工业, 2024, 56(7): 150-156.
[8]	苏宝才, 张勤, 谢元健, 蔡平雄, 潘远凤. 磷酸铁锰锂材料的合成方法及结构改性的研究进展[J]. 无机盐工业, 2024, 56(7): 28-36.
[9]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.
[10]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[11]	户晶荣, 李欣聪. 改性碳气凝胶/石蜡复合相变储热材料的研究[J]. 无机盐工业, 2024, 56(5): 58-63.
[12]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[13]	杨恩, 申红艳, 刘有智. 硅聚醚原位改性超细氢氧化镁的制备[J]. 无机盐工业, 2024, 56(4): 42-49.
[14]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[15]	李巧云, 黄修行, 韦文业, 陈振. 活性炭协同酸/碱改性粉煤灰对亚甲基蓝的吸附研究[J]. 无机盐工业, 2024, 56(3): 131-136.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
