偏高岭土掺量对硫氧镁水泥性能的影响

doi:10.19964/j.issn.1006-4990.2024-0420

摘要/Abstract

摘要：

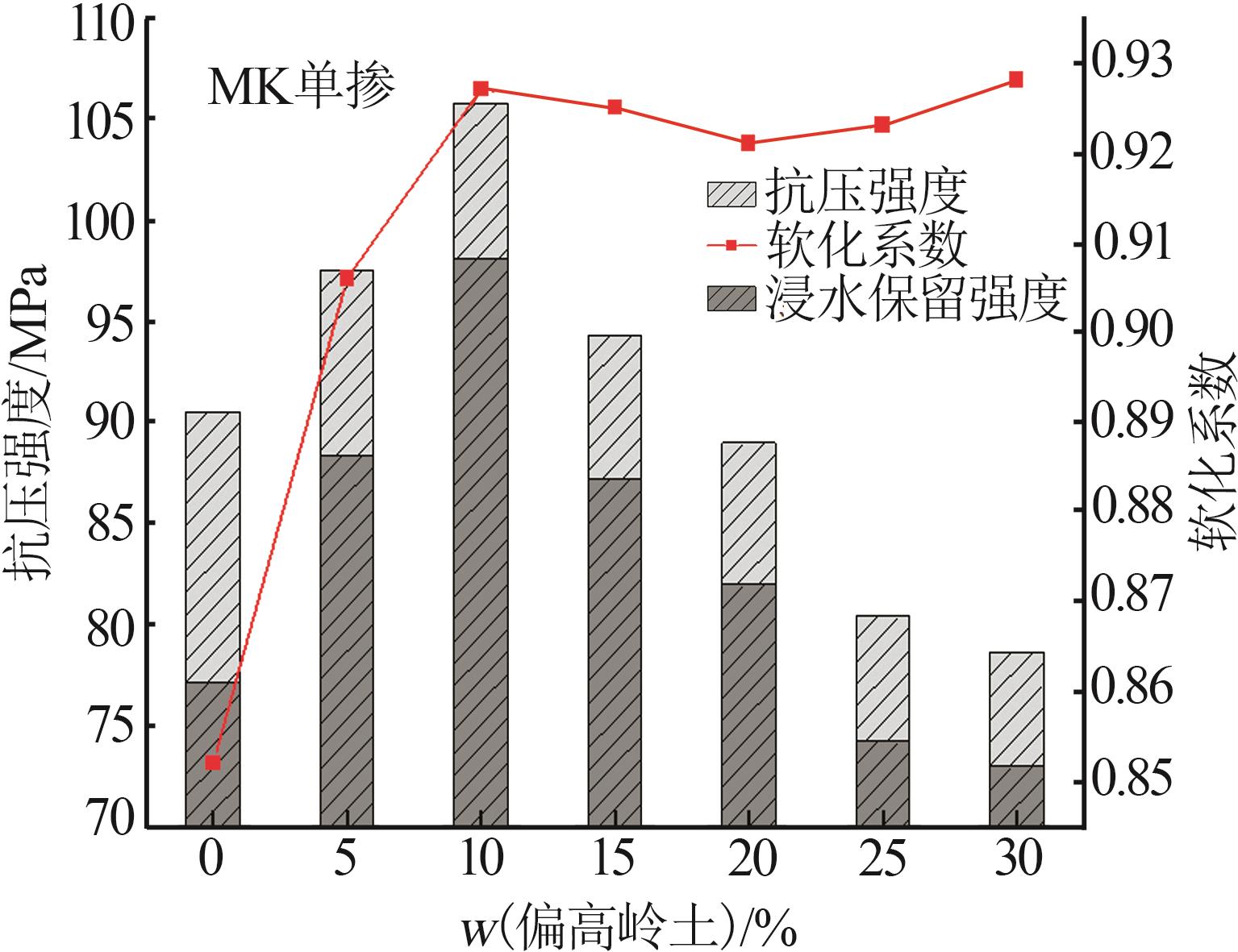

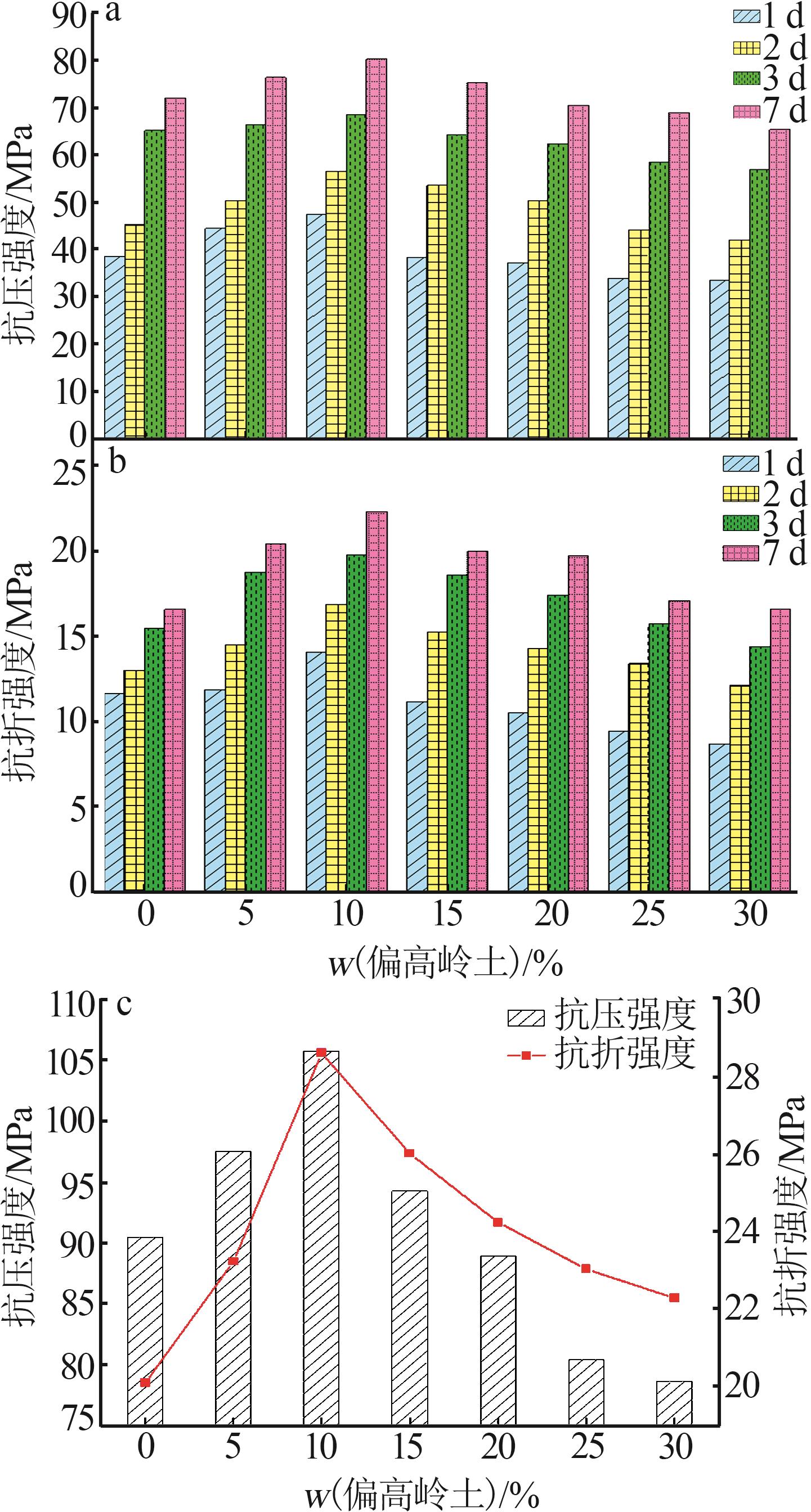

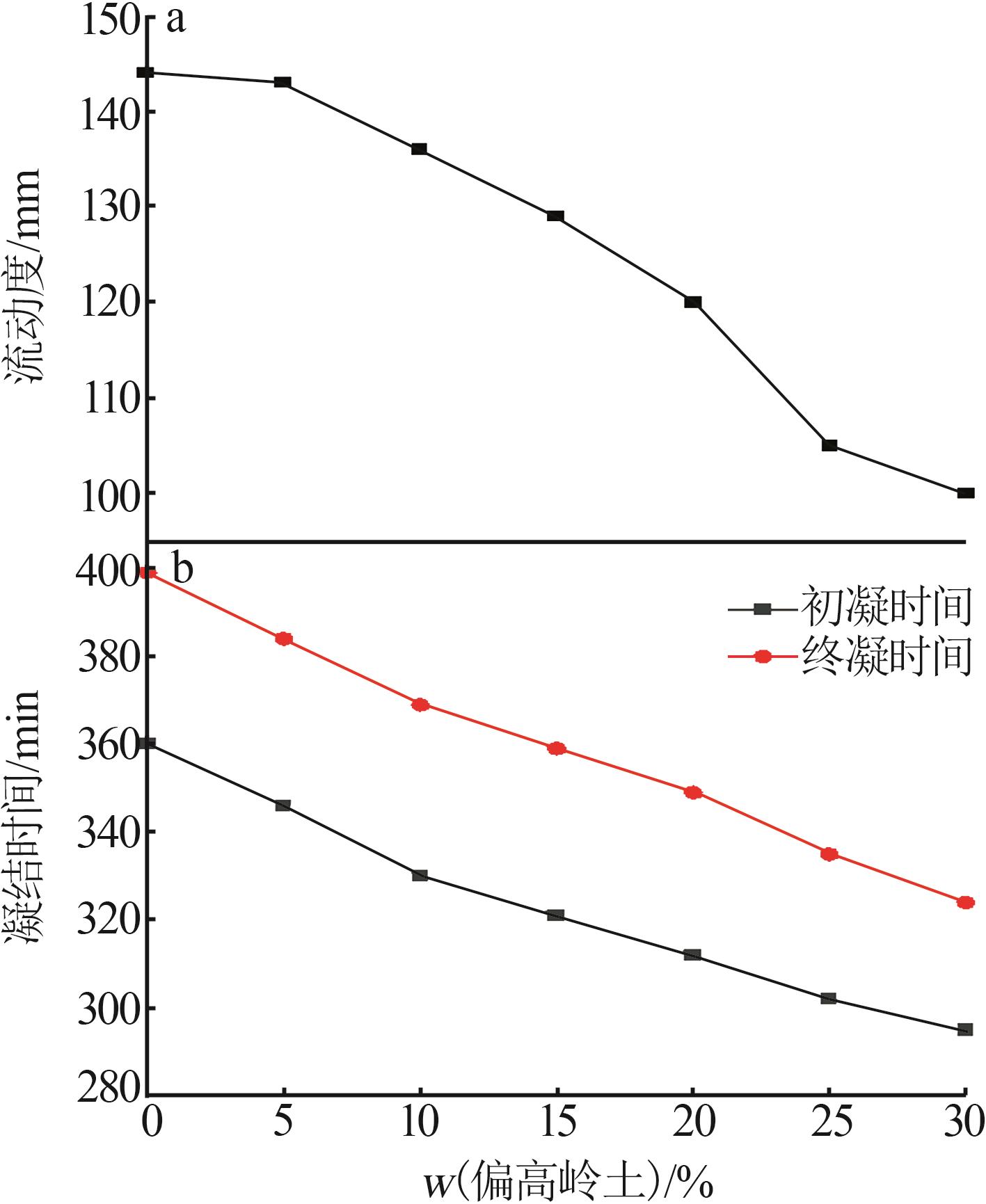

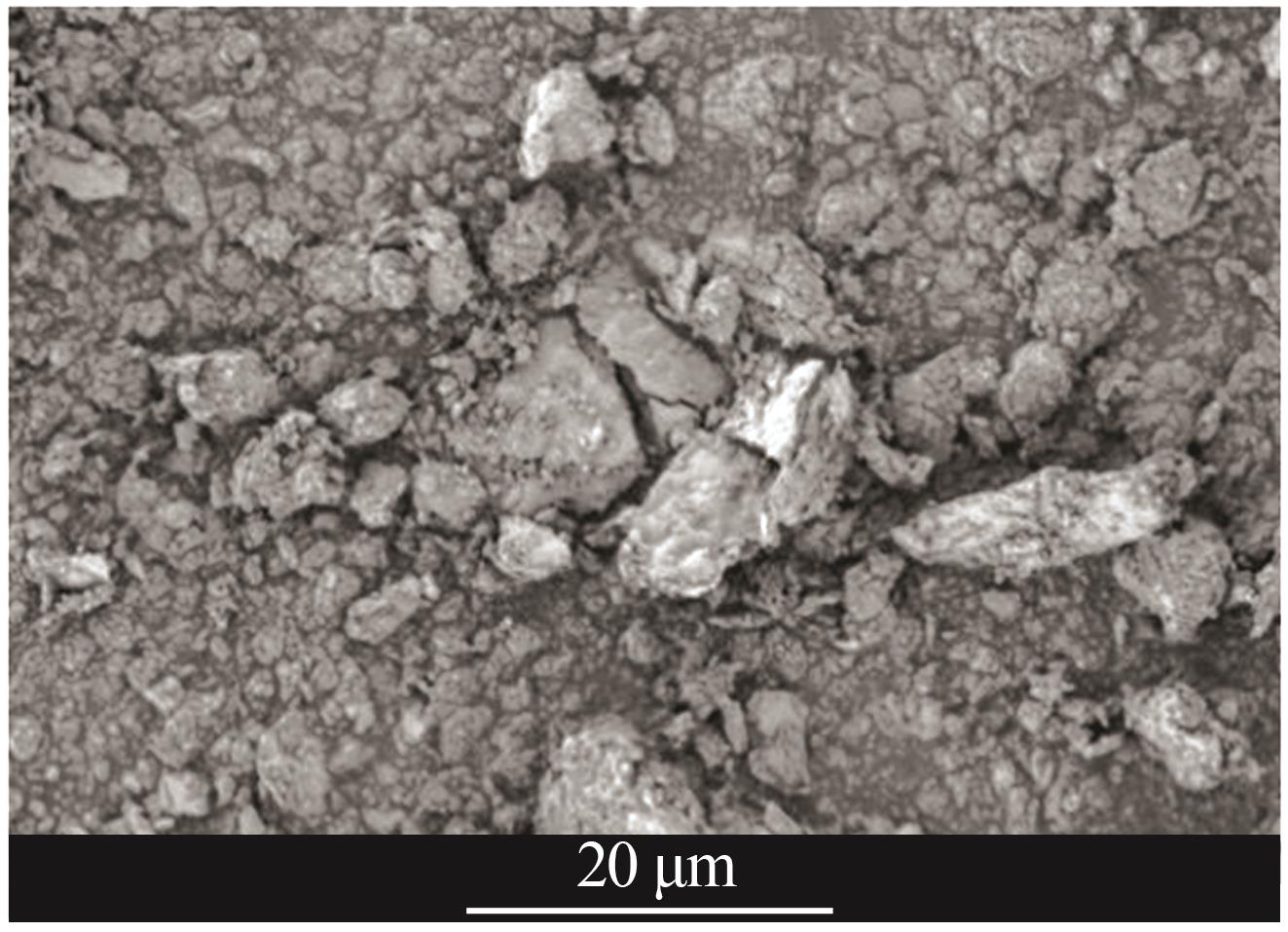

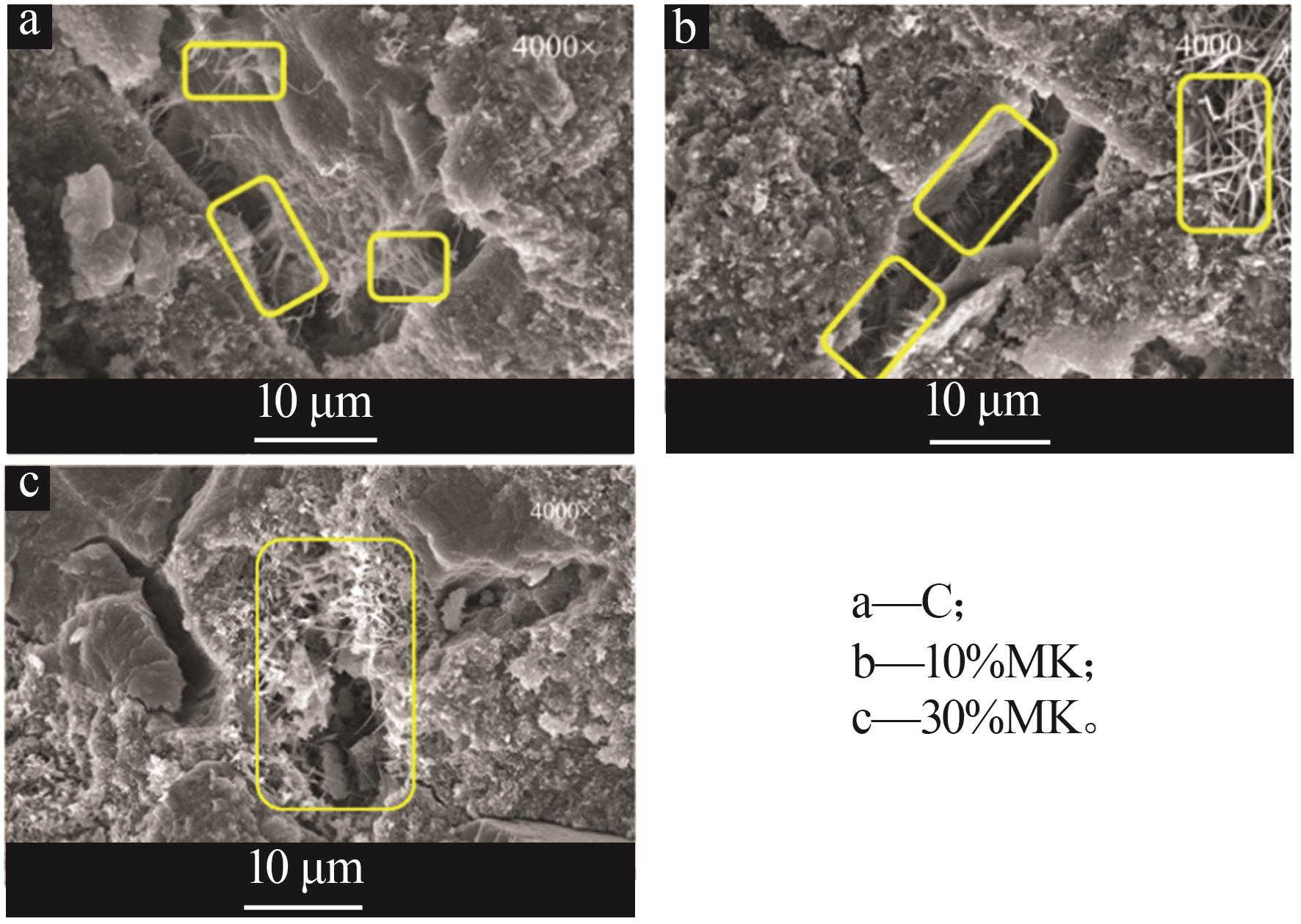

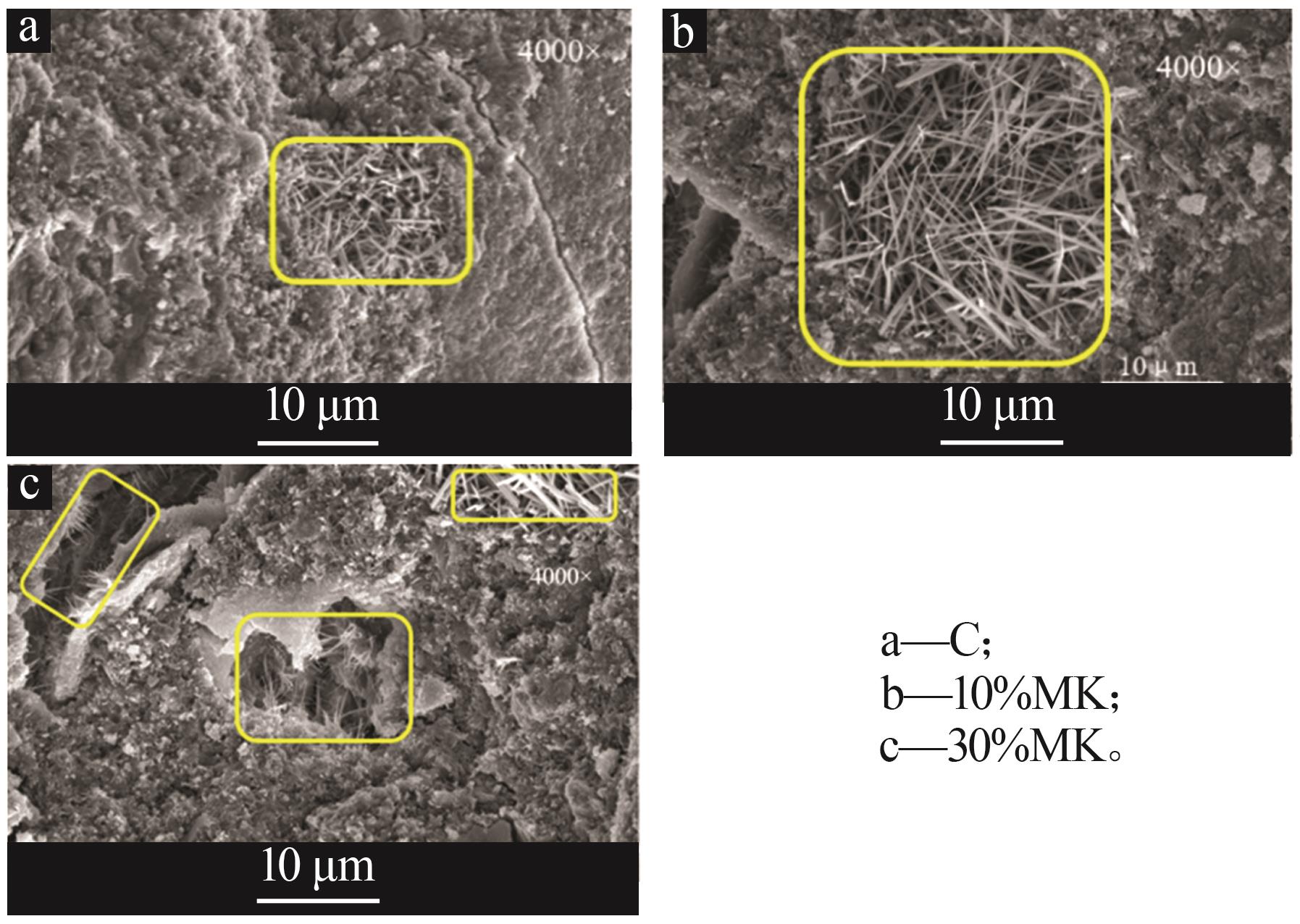

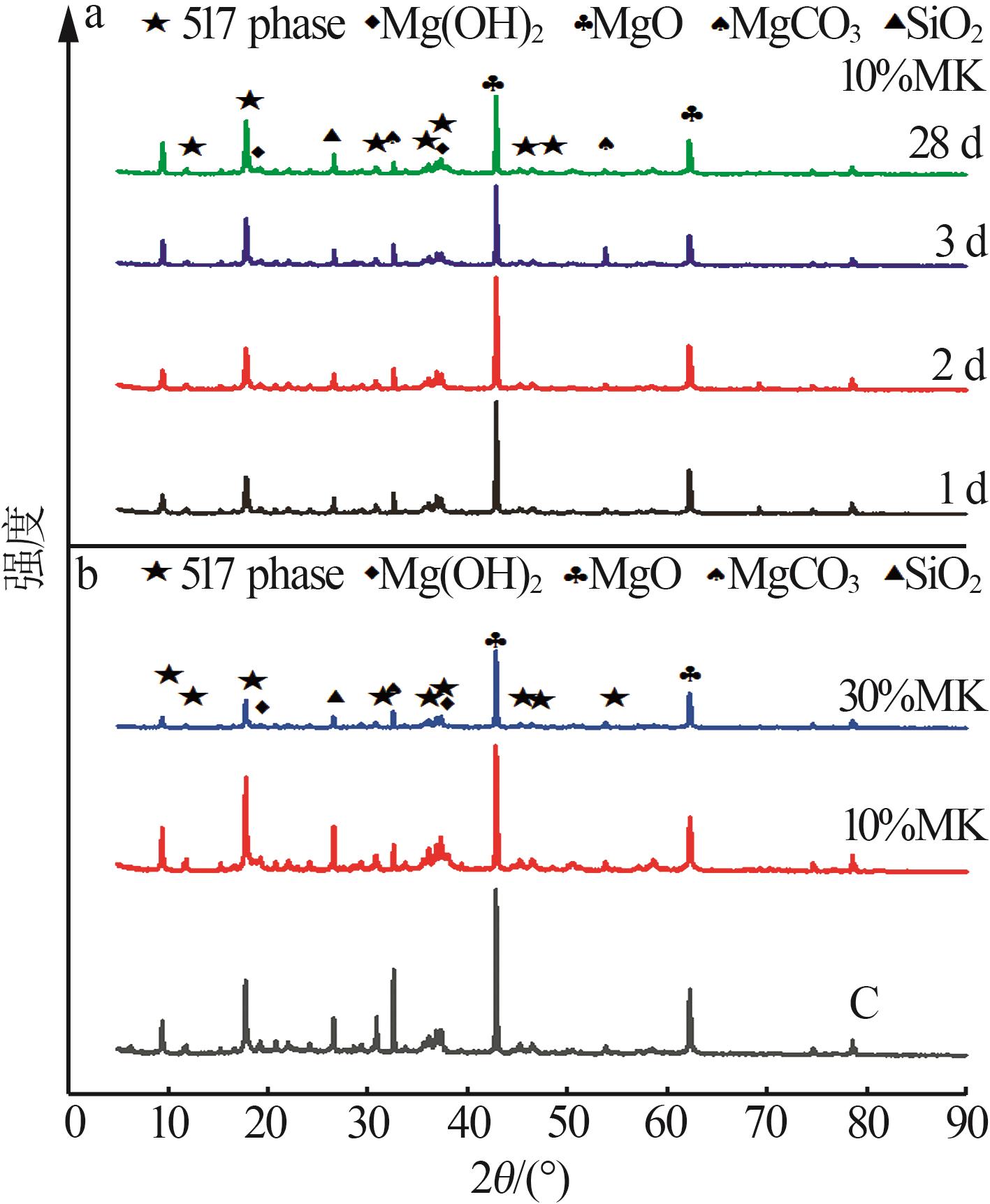

硫氧镁水泥（MOSC）作为一种新型环保建材，具有早强、轻质等特点，但其强度低、耐水性差等问题限制了其广泛应用。偏高岭土（MK）是由煤系高岭土（煤矸石）煅烧而成的无定形材料，因其高火山灰活性而被广泛研究。为改善MOSC的强度与耐水性缺陷，同时实现环保节能的目标，探究了在柠檬酸质量分数为1%的改性条件下，MK掺量对MOSC性能的影响，并通过XRD和SEM分析了试样水化后的物相组成及微观结构特征，揭示了MK对MOSC的作用机理。实验结果表明，MOSC的流动度和凝结时间随MK掺量的增加而逐渐降低，而力学性能则呈现先升高后下降的趋势。从力学强度和耐水性能的角度综合考虑，MK的最佳质量分数为10%。在此掺量下，养护28 d的试样表现出最佳的抗压强度（105.77 MPa）和抗折强度（28.62 MPa），软化系数达到0.927。微观结构分析显示，掺加柠檬酸的所有样品中均出现了针棒状的517晶相同时MK的加入促进了517晶相的生长和发展，使其长径比显著增加，体系结构更加致密，从而显著提升了MOSC的力学强度和耐水性能。

关键词: 偏高岭土, 硫氧镁水泥, 改性, 力学性能

Abstract:

Magnesium oxy sulfate cement（MOSC），as a new environmentally friendly building material，has the characteristics of early strength and lightweight，but it has problems such as low strength and poor water resistance，which restricts its widespread application.Metakaolin（MK） is formed by the calcination of coal bearing kaolin（coal gangue） and exhibits high volcanic ash activity due to its amorphous structure.In order to compensate for the strength and water resistance defects of MOSC while achieving environmental protection and energy conservation，the effect of MK dosage on MOSC performance based on 1% citric acid modification was explored.XRD and SEM analysis methods were used to analyze the phase composition and microstructure characteristics of the hydrated samples，and the mechanism of MK dosage on cement samples was explained.The results showed that the flowability and setting time of MOSC were decreased with the increase of MK dosage，and the mechanical properties showed a trend of first increasing and then decreasing.From the perspective of mechanical strength and water resistance，the optimal dosage of MK was 10%.The sample cured for 28 days had the best compressive strength of 105.77 MPa and flexural strength of 28.62 MPa，and the best softening coefficient was 0.927.Needle shaped 517 crystal phase appeared in all samples doped with citric acid.The addition of MK promoted the growth and development of 517 crystal phase in the system，and the aspect ratio of 517 crystal phase increased significantly，resulting in a denser system structure.Therefore，the mechanical strength and water resistance of MOSC were significantly improved.

Key words: metakaolin, magnesium oxy sulfate cement, modification, mechanical property

中图分类号:

TQ172.4

乔紫璇, 张润丰, 刘彤, 付新宇, 杨红健. 偏高岭土掺量对硫氧镁水泥性能的影响[J]. 无机盐工业, 2025, 57(5): 32-38.

QIAO Zixuan, ZHANG Runfeng, LIU Tong, FU Xinyu, YANG Hongjian. Effect of kaolin content on properties of magnesium oxy sulfate cement[J]. Inorganic Chemicals Industry, 2025, 57(5): 32-38.

图/表 10

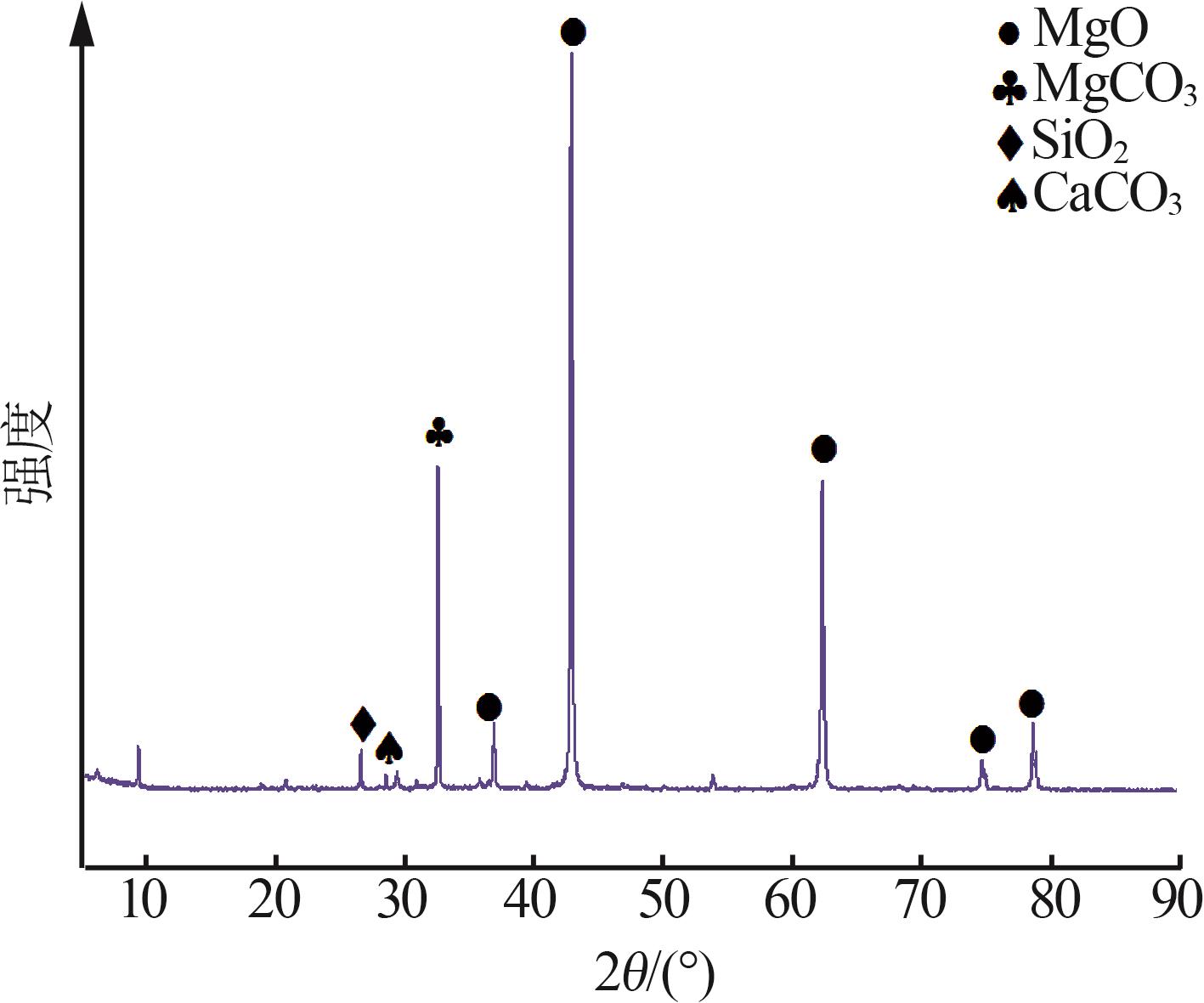

图1

表2

图2

表1

图3

图4

图5

图6

图7

图8

参考文献 21

1	WU Chengyou， CHEN Cong， ZHANG Huifang，et al.Preparation of magnesium oxysulfate cement using magnesium⁃rich byproducts from the production of lithium carbonate from salt lakes［J］.Construction and Building Materials，2018，172：597-607.
2	朱倍，徐迅，胡海龙，等.基于改性剂调控517相改善碱式硫酸镁水泥耐水性能［J］.材料导报，2023，37（19）：101-106.
	ZHU Bei， XU Xun， HU Hailong，et al.Improvement of water resistance of basic magnesium sulfate cement based on modification of 517 phase by modifiers［J］.Materials Reports，2023，37（19）：101- 106.
3	曾玻，邹红生，杨飞，等.超细粉煤灰物理特性对浆体性能的影响与机理［J］.中国粉体技术，2021，27（3）：7-15.
	ZENG Bo， ZOU Hongsheng， YANG Fei，et al.Effect and mechanism of physical charactertics of ultrafine fly ash on properties of cement paste［J］.China Powder Science and Technology，2021，27（3）：7-15.
4	许丽，张强.铁尾矿粉水泥基材料的性能实验研究［J］.无机盐工业，2023，55（6）：116-123.
	XU Li， ZHANG Qiang.Experimental study on properties of iron tailings powder cement⁃based materials［J］.Inorganic Chemicals Industry，2023，55（6）：116-123.
5	周建伟，程宝军，余保英，等.脱硫石膏的热处理对超硫酸盐水泥性能的影响［J］.无机盐工业，2020，52（11）：79-85.
	ZHOU Jianwei， CHENG Baojun， YU Baoying，et al.Effect of heat⁃treated desulfurized gypsum on properties of super sulfated ceme⁃nt［J］.Inorganic Chemicals Industry，2020，52（11）：79-85.
6	王爱国，楚英杰，徐海燕，等.碱式硫酸镁水泥的研究进展及性能提升技术［J］.材料导报，2020，34（13）：13091-13099.
	WANG Aiguo， CHU Yingjie， XU Haiyan，et al.Research progress and performance improvement technology of basic magnesium sulfate cement［J］.Materials Reports，2020，34（13）：13091-13099.
7	顾康，陈兵.柠檬酸和柠檬酸铵对氯氧镁水泥水稳定性的改善机理［J］.建筑材料学报，2022，25（5）：441-446.
	GU Kang， CHEN Bing.Mechanism of citric acid and ammonium citrate tribasic on improving water stability of magnesium oxychloride cement［J］.Journal of Building Materials，2022，25（5）：441- 446.
8	喻俊，廖国胜，陈迎雪，等.柠檬酸对氯氧镁水泥水化过程及性能的影响［J］.混凝土与水泥制品，2024（3）：93-98.
	YU Jun， LIAO Guosheng， CHEN Yingxue，et al.Effect of citric acid on hydration process and performance of magnesium oxychloride cement［J］.China Concrete and Cement Products，2024（3）：93-98.
9	吴潇潇，岂珊珊，常婷婷，等.丙二酸对硫氧镁水泥力学性能和耐水性的影响［J］.硅酸盐通报，2019，38（9）：2731-2736.
	WU Xiaoxiao， QI Shanshan， CHANG Tingting，et al.Effect of malonic acid on mechanical properties and water resistance of magnesium oxysulfate cement［J］.Bulletin of the Chinese Ceramic Society，2019，38（9）：2731-2736.
10	CHEN Xiaoyang， WANG Shaoyan， ZHOU Yongxiang，et al.Improved low⁃carbon magnesium oxysulfate cement pastes containing boric acid and citric acid［J］.Cement and Concrete Composites，2022，134：104813.
11	侯聪聪，倪文，杜惠惠，等.外加剂对硫氧镁水泥力学性能的影响及水化机理分析［J］.新型建筑材料，2020，47（4）：49- 52.
	HOU Congcong， NI Wen， DU Huihui，et al.Effect of admixture on mechanical properties of magnesium oxysulfide cement and analysis of hydration mechanism［J］.New Building Materials，2020，47（4）：49-52.
12	孙小巍，李文学，孙伟.浅析偏高岭土在水泥混凝土中的应用［J］.科技信息，2010（9）：349，332.
	SUN Xiaowei， LI Wenxue， SUN Wei.Application of metakaolin in cement concrete［J］.Science & Technology Information，2010（9）：349，332.
13	陈建国，吴光军，张春玲，等.偏高岭土掺量对水泥净浆、砂浆性能的影响试验［J］.混凝土，2023（7）：136-139，144.
	CHEN Jianguo， WU Guangjun， ZHANG Chunling，et al.Test on the influence of the content of metakaolin on the performance of cement paste and mortar［J］.Concrete，2023（7）：136-139，144.
14	周建伟，杨文，程宝军，等.超细粉煤灰和偏高岭土对高强混凝土耐热性能的影响［J］.硅酸盐通报，2020，39（6）：1784-1790.
	ZHOU Jianwei， YANG Wen， CHENG Baojun，et al.Effect of ultra⁃fine fly ash and metakaolin on heat resistance of high strength concrete［J］.Bulletin of the Chinese Ceramic Society，2020，39（6）：1784-1790.
15	GONG Wei， WANG Nan， ZHANG Na.Effect of fly ash and metakaolin on the macroscopic and microscopic characterizations of magnesium oxychloride cement［J］.Construction and Building Materials，2021，267：120957.
16	中华人民共和国国家发展和改革委员会. 轻烧氧化镁化学活性测定方法：［S］.北京：冶金工业出版社，2007.
17	郭涛.硫氧镁胶凝材料的制备及改性研究［D］.天津：河北工业大学，2017.
	GUO Tao.Study on preparation and modification of magnesium oxysulfide cementitious material［D］.Tianjin：Hebei University of Technology，2017.
18	国家市场监督管理总局，国家标准化管理委员会. 通用硅酸盐水泥：［S］.北京：中国标准出版社，2024.
19	中华人民共和国住房和城乡建设部. 矿物掺合料应用技术规范：［S］.北京：中国建筑工业出版社， 2015.
20	ZENG Xiangchao， YU Hongfa.Research on technology of performance improvement of basic magnesium sulfate cement：BMS［J］.Structural Concrete，2023，24（3）：4313-4321.
21	乔春雨，倪文，王长龙.较大偏高岭土掺量下水泥基材料的水化和性能［J］.建筑材料学报，2015，18（5）：757-762.
	QIAO Chunyu， NI Wen， WANG Changlong.Hydration and mechanical properties of cement⁃based materials with high use level of metakaolin［J］.Journal of Building Materials，2015，18（5）：757-762.

[1]	王丰, 宋宇, 何兆益, 夏羽花, 毕研立, 冯浩, 曹东伟. 磷石膏复合胶凝材料力学性能与微观特性研究[J]. 无机盐工业, 2025, 57(5): 93-99.
[2]	许琪, 颜学睿, 付立, 张儒, 董生德, 孙艳霞, 马路祥, 贺欣, 海春喜, 周园. 农林业废弃物改性硫氧镁生态板的制备及性能研究[J]. 无机盐工业, 2025, 57(5): 11-17.
[3]	王智禹, 宋坤, 沈苗, 申娉, 肖沛瑶, 杨春明. 基于表面改性石墨毡复合材料的超级电容器研究进展[J]. 无机盐工业, 2025, 57(4): 11-21.
[4]	龙崎钧, 吴琴, 陶佳, 陈传向, 王建祥, 余芳. 高掺量改性半水磷石膏墙体材料力学性能研究[J]. 无机盐工业, 2025, 57(4): 89-96.
[5]	韩英明, 孙瑞泽, 孙一宁, 宋兴飞. 煅烧煤矸石粉对改性硫氧镁水泥性能的研究[J]. 无机盐工业, 2025, 57(4): 97-104.
[6]	刘光明. C₃N₅/NH₂-MIL-125（Ti）改性混凝土砂浆光催化和力学性能研究[J]. 无机盐工业, 2025, 57(1): 120-128.
[7]	张岩岩, 李东红, 刘永鹤, 张阳, 康乐, 王毅. 填料氧化铝的表面处理研究[J]. 无机盐工业, 2025, 57(1): 77-82.
[8]	田朋, 张浩然, 徐金钢, 牟晨曦, 徐前进, 宁桂玲. 氧化铝溶胶改性锂离子电池正负极材料的研究[J]. 无机盐工业, 2024, 56(9): 44-53.
[9]	刘慈军, 吴子杨, 程书凯, 陈旭勇. 再生细骨料对超高性能混凝土的力学与自收缩性能影响[J]. 无机盐工业, 2024, 56(9): 75-81.
[10]	李雪连, 唐梓涵, 许杰, 李雄. 硫酸钙晶须/SBS复合改性沥青性能研究[J]. 无机盐工业, 2024, 56(9): 82-89.
[11]	张瑞君, 陈国良, 宋春草, 朱亚飞. 氧化石墨烯对再生砂超高性能混凝土力学及抗氯离子渗透性能的影响[J]. 无机盐工业, 2024, 56(8): 54-59.
[12]	宋国良, 穆展鹏, 杨霞霞, 李子涵, 朱金剑, 张景成, 杨文汝, 马文琪. 镁改性对Ni-Mo/Al₂O₃体系催化剂烯烃选择性能的影响[J]. 无机盐工业, 2024, 56(7): 150-156.
[13]	苏宝才, 张勤, 谢元健, 蔡平雄, 潘远凤. 磷酸铁锰锂材料的合成方法及结构改性的研究进展[J]. 无机盐工业, 2024, 56(7): 28-36.
[14]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[15]	杨恩, 申红艳, 刘有智. 硅聚醚原位改性超细氢氧化镁的制备[J]. 无机盐工业, 2024, 56(4): 42-49.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
