磷石膏复合胶凝材料力学性能与微观特性研究

doi:10.19964/j.issn.1006-4990.2024-0413

摘要/Abstract

摘要：

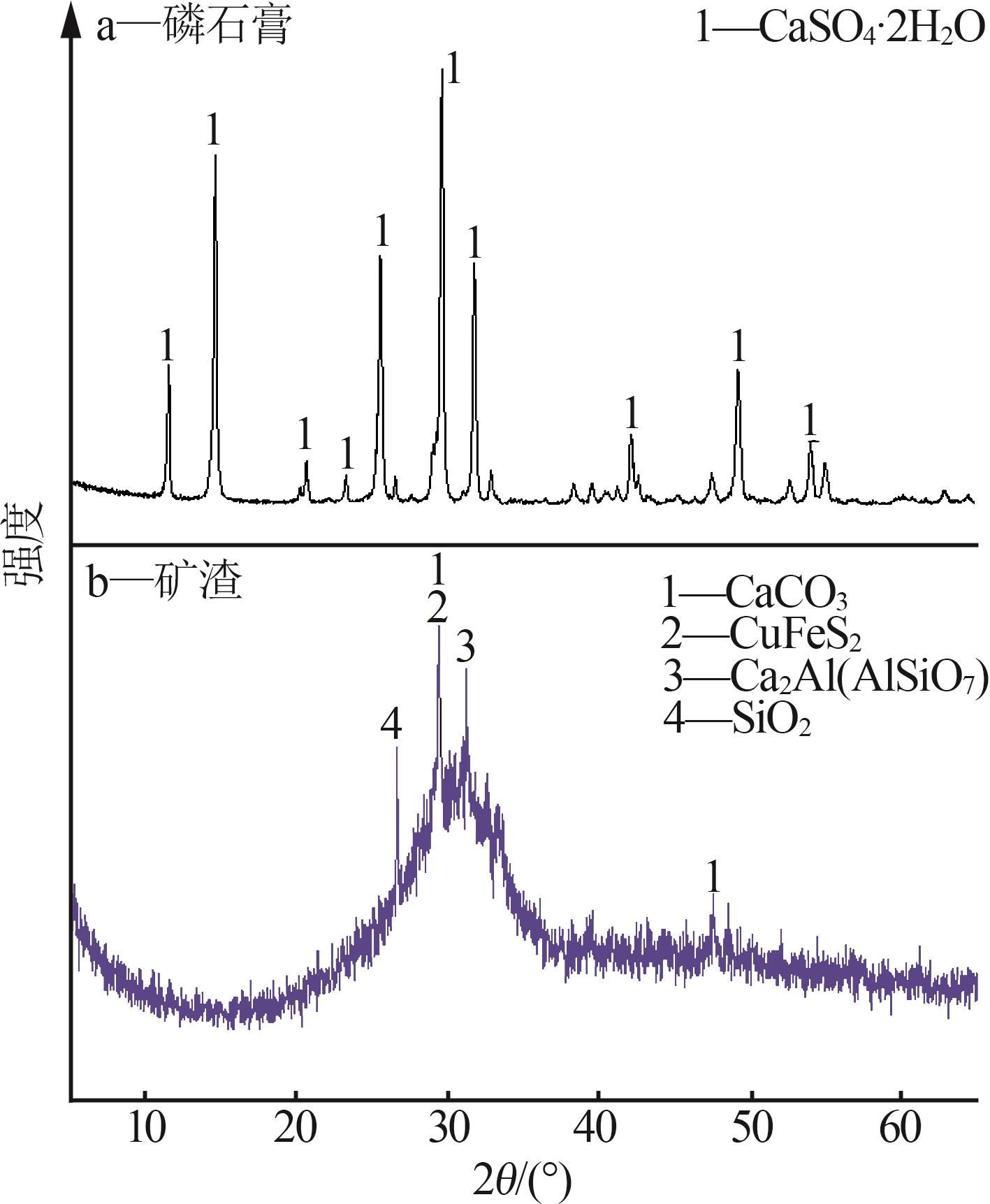

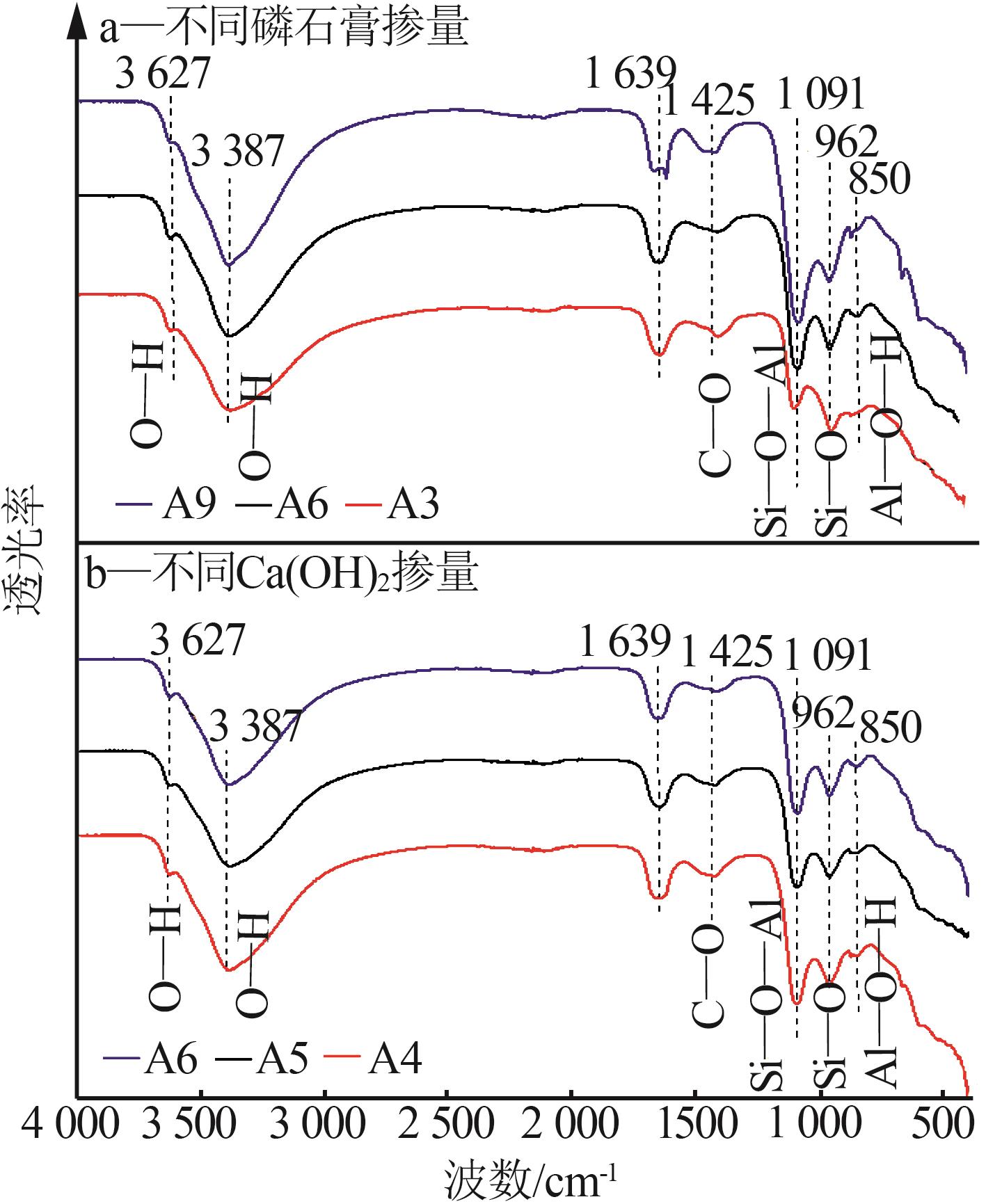

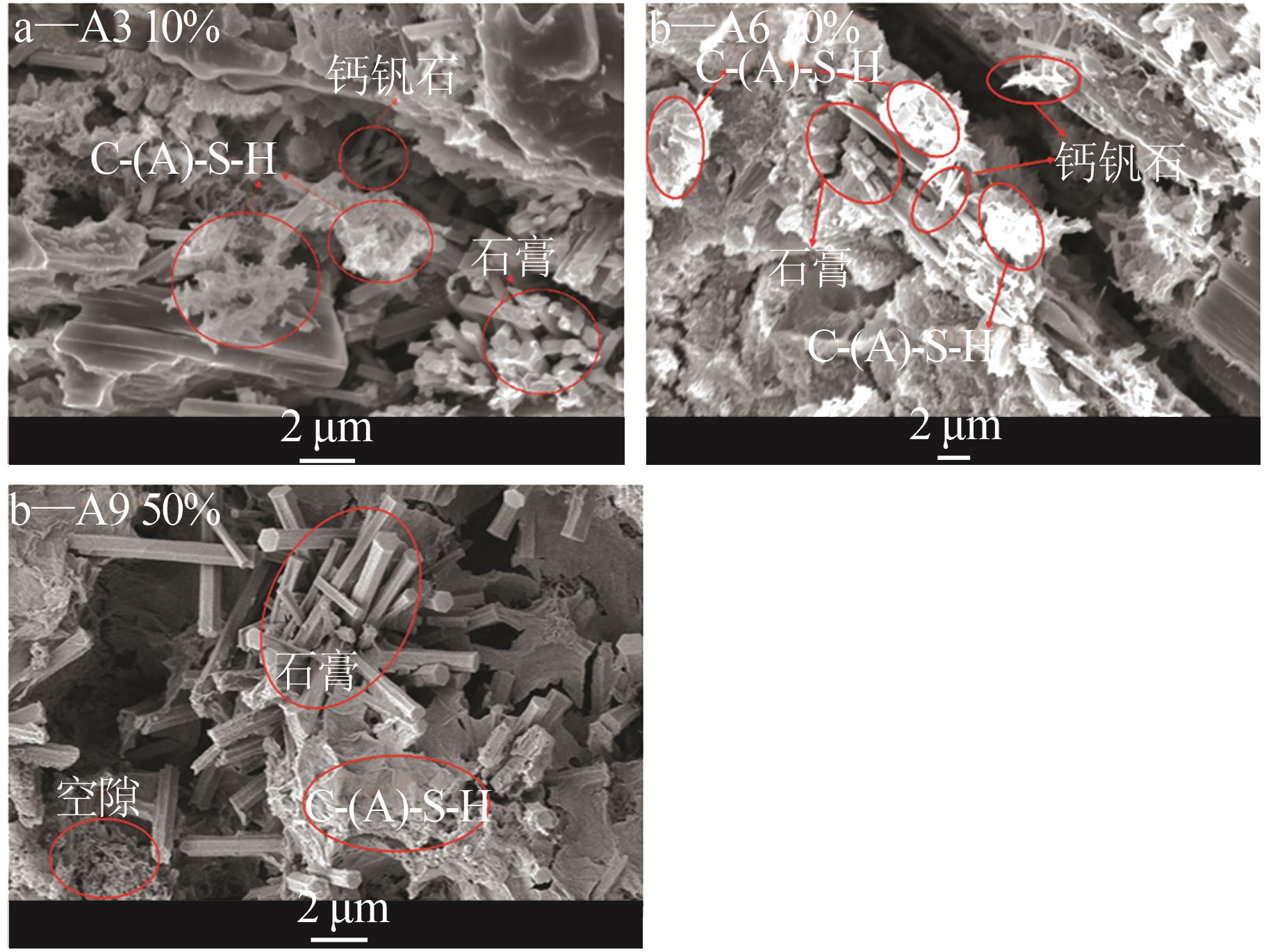

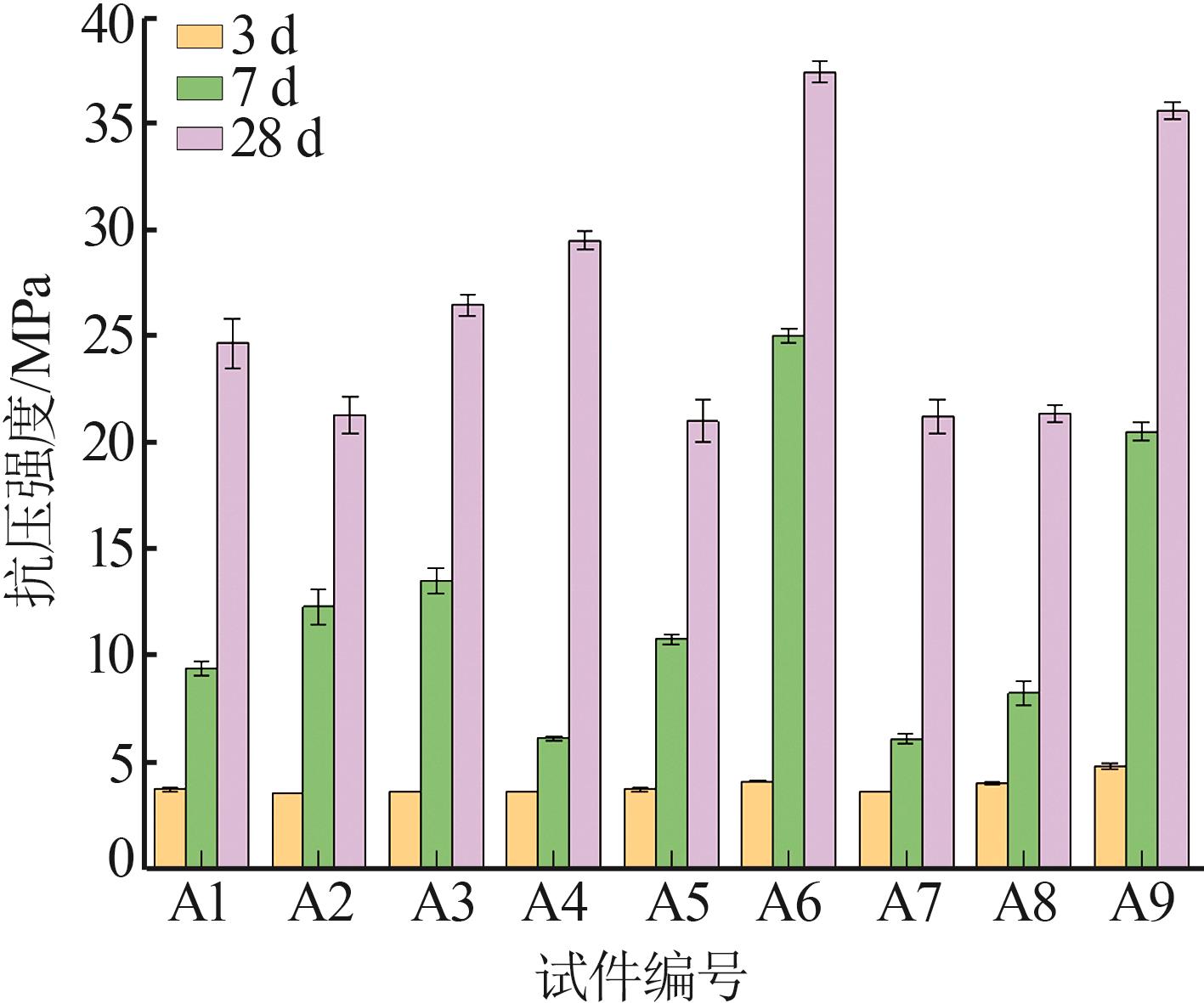

磷石膏堆存量巨大且含有大量硫酸盐、磷、氟、重金属等有害物质，若处置不当将会对环境造成严重危害。为解决此问题，利用磷石膏中含有CaSO₄·2H₂O的特点，采用矿渣、Ca（OH）₂、Na₂SO₄等材料协同制备磷石膏复合胶凝材料，并系统研究其力学性能、水化机理、微观结构及浸出毒性特征。研究结果表明：磷石膏复合胶凝材料的抗压强度随Ca（OH）₂掺量的增加呈先减后增趋势，随磷石膏掺量的增加则呈先增后减趋势，最优配合比确定为67%矿渣、30%磷石膏、3% Ca（OH）₂及外掺3% Na₂SO₄，在此配合比下，材料3、7、28 d的抗压强度分别达到4.12、25.21、37.45 MPa；Ca（OH）₂掺量的增加能够加速磷石膏分解释放SO₄^2-与Ca²⁺，同时促进矿渣中硅氧四面体和铝氧四面体的分解，这些成分通过水化反应形成大量钙矾石和C-（A）-S-H凝胶，且相互交织构成致密的网络结构。在浸出毒性方面，磷石膏中F^-、PO₄^3-的质量浓度分别为148.23、298.24 mg/L，而制备的胶凝材料中F^-、PO₄^3-的质量浓度分别下降至2.34~4.32 mg/L和0.05~0.18 mg/L。此外，胶凝材料中的所有污染物指标均满足GB 8978—1996《污水综合排放标准》的要求。

关键词: 磷石膏, 胶凝材料, 力学性能, 水化机理, 浸出毒性

Abstract:

The large stockpiles of phosphogypsum，which contain a large amount of sulfate，phosphorus，fluorine，heavy metals and other harmful substances，pose environmental risks if improperly managed.To address this issue，the CaSO₄·2H₂O content in phosphogypsum was leveraged，combined with slag，Ca（OH）₂，and Na₂SO₄，to prepare phosphogypsum composite cementitious materials. their mechanical properties，hydration mechanism，microstructure，and leaching toxicity were investigated.The results showed that the compressive strength of the phosphogypsum composite cementitious material was initially decreased then increased with the addition of Ca（OH）₂ and initially increased then decreased with the addition of phosphogypsum.The optimal mix ratio was 67% slag，30% phosphogypsum，3% Ca（OH）₂ and 3% Na₂SO₄，and the compressive strength of 3 d，7 d and 28 d could reach 4.12，25.21 and 37.45 MPa，respectively.Increasing the Ca（OH）₂ content accelerated the decomposition of phosphogypsum into SO₄²⁻ and Ca²⁺，which in turn promoted the breakdown of silicon-oxygen and aluminum⁃oxygen tetrahedra in the slag.These components then hydrated to form large amounts of ettringite and C-（A）-S-H gel，which interweaved to form a dense network structure.The concentrations of F^- and PO₄^3- in phosphogypsum leachate were 148.23 and 298.24 mg/L，respectively，while in the cementitious material，they were decreased to 2.34~4.32 mg/L and 0.05~0.18 mg/L，respectively.Additionally，all pollutants in the cementitious material met the GB 8978—1996 Integrated Wastewater Discharge Standard.

Key words: phosphogypsum, cementitious materials, mechanical properties, hydration mechanism, leaching toxicity

中图分类号:

X705

王丰, 宋宇, 何兆益, 夏羽花, 毕研立, 冯浩, 曹东伟. 磷石膏复合胶凝材料力学性能与微观特性研究[J]. 无机盐工业, 2025, 57(5): 93-99.

WANG Feng, SONG Yu, HE Zhaoyi, XIA Yuhua, BI Yanli, FENG Hao, CAO Dongwei. Study on mechanical properties and microscopic characterization of phosphogypsum composite cementitious materials[J]. Inorganic Chemicals Industry, 2025, 57(5): 93-99.

图/表 8

图1

表1

表2

图2

图3

图4

图5

表3

参考文献 22

1	周武，李杨，冯伟光，等.磷石膏的综合利用及其在建筑材料领域的应用研究进展［J］.硅酸盐通报，2024，43（2）：534-542.
	ZHOU Wu， LI Yang， FENG Weiguang，et al.Research progress on comprehensive utilization of phosphogypsum and its application in the field of building materials［J］.Bulletin of the Chinese Ceramic Society，2024，43（2）：534-542.
2	赵静，段晓牧，刘佳佳，等.磷石膏复合胶凝材料配比优化及浸出机制［J］.矿业研究与开发，2023，43（4）：30-36.
	ZHAO Jing， DUAN Xiaomu， LIU Jiajia，et al.Ratio optimization and leaching mechanism of phosphogypsum composite cementitious material［J］.Mining Research and Development，2023，43（4）：30-36.
3	陈明胜，刘鹏，孔德文，等.外掺料对磷石膏基胶凝材料力学及导热性能的影响［J］.无机盐工业，2022，54（9）：113-118.
	CHEN Mingsheng， LIU Peng， KONG Dewen，et al.Effect of external admixtures on mechanical and thermal conductivity of phosphogypsum composite cementitious materials［J］.Inorganic Chemicals Industry，2022，54（9）：113-118.
4	徐坤，王玲玲，孔德文，等.磷石膏基胶凝材料抗压性能研究［J］.中国水运（下半月），2021（22）：157-158.
	XU Kun， WANG Lingling， KONG Dewen，et al.Study on compressive properties of phosphogypsum based cementitious materials［J］.China Water Transport，2021（22）：157-158.
5	杨晨，贾永祥，杨啸，等.磷石膏基充填胶凝材料配方优选及水化机理［J/OL］.华北水利水电大学学报（自然科学版），2024（5）：100-108.
	YANG Chen， JIA Yongxiang， YANG Xiao，et al.Optimization of formula and hydration mechanism of phosphogypsum based filling cementitious materials［J］.Journal of North China University of Water Resources and Electric Power（Natural Science Edition），2024（5）：100-108.
6	ZHENG Tao， LU Yuexian， LUO Shuang，et al.Effect of the phosphogypsum calcination time on the compressive mechanical properties of phosphogypsum⁃based composite cementitious materi⁃als［J］.Materials Research Express，2022，9（3）：035506.
7	罗晓洪，张世俊，郭荣鑫，等.电石渣替代水泥作碱激发剂对过硫磷石膏胶凝材料性能和微观结构的影响［J］.材料导报，2023，37（S2）：298-304.
	LUO Xiaohong， ZHANG Shijun， GUO Rongxin，et al.Effects of using carbide slag as an alkali activator instead of cement on the properties and microstructure of peroxyphosphogypsum cementitious materials［J］.Materials Reports，2023，37（S2）：298-304.
8	张太玥，谢凡，郭君渊.磷石膏基复合胶凝材料的性能优化及机理研究［J］.无机盐工业，2022，54（9）：136-142.
	ZHANG Taiyue， XIE Fan， GUO Junyuan.Study on performance optimization and mechanism of phosphogypsum based composite cementitious materials［J］.Inorganic Chemicals Industry，2022，54（9）：136-142.
9	王维，许向群，李杰，等.磷石膏与铜尾渣的高效耦合固定/稳定化处理［J］.硅酸盐通报，2021，40（5）：1601-1609.
	WANG Wei， XU Xiangqun， LI Jie，et al.Efficient synergistic stabilization/solidification of phosphogypsum and copper smelterslag［J］.Bulletin of the Chinese Ceramic Society，2021，40（5）：1601-1609.
10	姜关照，吴爱祥，王贻明，等.生石灰对半水磷石膏充填胶凝材料性能影响［J］.硅酸盐学报，2020，48（1）：86-93.
	JIANG Guanzhao， WU Aixiang， WANG Yiming，et al.Effect of lime on properties of filling cementitious material prepared by hemihydrate phosphogypsum［J］.Journal of the Chinese Ceramic Society，2020，48（1）：86-93.
11	麻鹏飞，杨文，程宝军，等.碱激发磷石膏复合胶凝材料力学性能研究［J］.混凝土与水泥制品，2021（8）：83-87.
	MA Pengfei， YANG Wen， CHENG Baojun，et al.Study on mechanical properties of alkali activated phosphogypsum composite cementitious materials［J］.China Concrete and Cement Products，2021（8）：83-87.
12	肖力光，李正鹏.复合矿物掺合料对高性能混凝土强度的研究［J］.应用化工，2023，52（8）：2284-2287.
	XIAO Liguang， LI Zhengpeng.A study of the potency of composite mineral amalgamated with high⁃performance concrete［J］.Applied Chemical Industry，2023，52（8）：2284-2287.
13	余舟，何兆益，唐亮，等.典型硫酸盐固废复合胶凝材料制备与微观特性研究［J］.无机盐工业，2024，56（4）：90-97.
	YU Zhou， HE Zhaoyi， TANG Liang，et al.Study on preparation and microscopic properties of typical sulfate solid waste composite cementitious materials［J］.Inorganic Chemicals Industry，2024，56（4）：90-97.
14	刘树龙.基于矿渣基胶凝材料的充填体早期力学行为宏细观响应机制［D］.淄博：山东理工大学，2021.
	LIU Shulong.Macroscopic and microscopic response mechanisms of early mechanical behavior of filling materials based on slag based cementitious materials［D］.Zibo：Shandong University of Technology，2021.
15	TANG Liang， HE Zhaoyi， PEI Shanshan，et al.Hydration characteristics and pollutant solidification mechanism of full solid waste electrolytic manganese residue super sulfate cement［J］.Journal of Building Engineering，2024，84：108563.
16	张歆，刘方，朱健，等.基于电解锰渣-磷石膏复合胶凝材料的制备与表征［J］.硅酸盐通报，2021，40（5）：1610-1619.
	ZHANG Xin， LIU Fang， ZHU Jian，et al.Preparation and characterization of composite cementitious material based on electrolytic manganese residue⁃phosphogypsum［J］.Bulletin of the Chinese Ceramic Society，2021，40（5）：1610-1619.
17	闫蔚，曾柏淋，孟江，等.石膏红外图谱鉴定研究［J］.光谱学与光谱分析，2016，36（7）：2098-2103.
	YAN Wei， ZENG Bolin， MENG Jiang，et al.Study on the identification of gypsum fibrosum with FTIR［J］.Spectroscopy and Spectral Analysis，2016，36（7）：2098-2103.
18	马飞越.含磷石膏的复合胶凝材料的制备及其关键性能研究［D］.昆明：昆明理工大学，2023.
	MA Feiyue.The horse flew over preparation and key performance study of composite cementitious materials containing phosphorus gypsum［D］.Kunming：Kunming University of Science and Technology，2023.
19	HAN Yi， LIN Runsheng， WANG Xiaoyong.Performance and sustainability of quaternary composite paste comprising limestone，calcined Hwangtoh clay，and granulated blast furnace slag［J］.Journal of Building Engineering，2021，43：102655.
20	JIN Mantong， ZHENG Zidan， SUN Ye，et al.Resistance of metakaolin-MSWI fly ash based geopolymer to acid and alkaline environments［J］.Journal of Non⁃Crystalline Solids，2016，450：116-122.
21	ZHANG Zuhua， WANG Hao， PROVIS J L，et al.Quantitative kinetic and structural analysis of geopolymers.Part 1.The activation of metakaolin with sodium hydroxide［J］.Thermochimica Acta，2012，539：23-33.
22	YLMÉN R， JÄGLID U， STEENARI B M，et al.Early hydration and setting of Portland cement monitored by IR，SEM and Vicat techniques［J］.Cement and Concrete Research，2009，39（5）：433-439.

成分	w（SiO₂）	w（SO₃）	w（CaO）	w（Fe₂O₃）	w（Al₂O₃）	w（Na₂O）	w（MgO）	w（P₂O₅）	w（其他）
磷石膏	4.87	39.02	52.20	1.25	0.88	0.26	0.17	0.86	0.49
矿渣	28.22	2.45	50.82	0.38	13.52	0.18	0.62	—	3.81

序号	w［Ca（OH）₂］/ %	w（硫酸钠）/%	w（磷石膏）/%	w（矿渣粉）/%	水胶比	胶砂比
A1	1	3	10	89	0.5	0.33
A2	2	3	10	88	0.5	0.33
A3	3	3	10	87	0.5	0.33
A4	1	3	30	69	0.5	0.33
A5	2	3	30	68	0.5	0.33
A6	3	3	30	67	0.5	0.33
A7	1	3	50	49	0.5	0.33
A8	2	3	50	48	0.5	0.33
A9	3	3	50	47	0.5	0.33

组别	浸出质量浓度/（mg·L^-1）
组别	F^-	PO₄^3-	Hg²⁺	Pb²⁺	Cd²⁺	Cu²⁺
原始磷石膏	148.23	298.24	0.015 00	0.013 0	0.006 0	0.586
A7	4.32	0.18	0.000 15	0.004 5	0.001 0	0.025
A8	3.12	0.06	0.000 08	0.004 1	0.001 1	0.024
A9	2.34	0.05	0.000 08	0.001 2	0.001 2	0.022
GB 8978—1996限值	10	0.5	0.05	1.0	0.1	0.5

[1]	乔紫璇, 张润丰, 刘彤, 付新宇, 杨红健. 偏高岭土掺量对硫氧镁水泥性能的影响[J]. 无机盐工业, 2025, 57(5): 32-38.
[2]	龙崎钧, 吴琴, 陶佳, 陈传向, 王建祥, 余芳. 高掺量改性半水磷石膏墙体材料力学性能研究[J]. 无机盐工业, 2025, 57(4): 89-96.
[3]	赵梦燕, 陈俊武, 汪逊, 魏娜, 翁孝卿, 陈迎新. 十八烷基三甲基氯化铵反浮选提纯磷石膏及石英脱除机理研究[J]. 无机盐工业, 2025, 57(4): 111-117.
[4]	韩英明, 孙瑞泽, 孙一宁, 宋兴飞. 煅烧煤矸石粉对改性硫氧镁水泥性能的研究[J]. 无机盐工业, 2025, 57(4): 97-104.
[5]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[6]	谭善宜, 文惠子, 何淑玉, 张沥文, 陈绍华, 习本军. 磷石膏中磷的浸出行为及其动力学研究[J]. 无机盐工业, 2025, 57(2): 105-112.
[7]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[8]	刘光明. C₃N₅/NH₂-MIL-125（Ti）改性混凝土砂浆光催化和力学性能研究[J]. 无机盐工业, 2025, 57(1): 120-128.
[9]	刘慈军, 吴子杨, 程书凯, 陈旭勇. 再生细骨料对超高性能混凝土的力学与自收缩性能影响[J]. 无机盐工业, 2024, 56(9): 75-81.
[10]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[11]	张瑞君, 陈国良, 宋春草, 朱亚飞. 氧化石墨烯对再生砂超高性能混凝土力学及抗氯离子渗透性能的影响[J]. 无机盐工业, 2024, 56(8): 54-59.
[12]	孙岚, 谌世英, 杨柳絮, 牛依明, 赵澳楠. 镁渣固定磷石膏中可溶磷的基础研究[J]. 无机盐工业, 2024, 56(8): 92-98.
[13]	胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.
[14]	胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.
[15]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
