Nd替代Y对汽车电池负极用储氢合金电化学性能的影响

doi:10.19964/j.issn.1006-4990.2024-0251

摘要/Abstract

摘要：

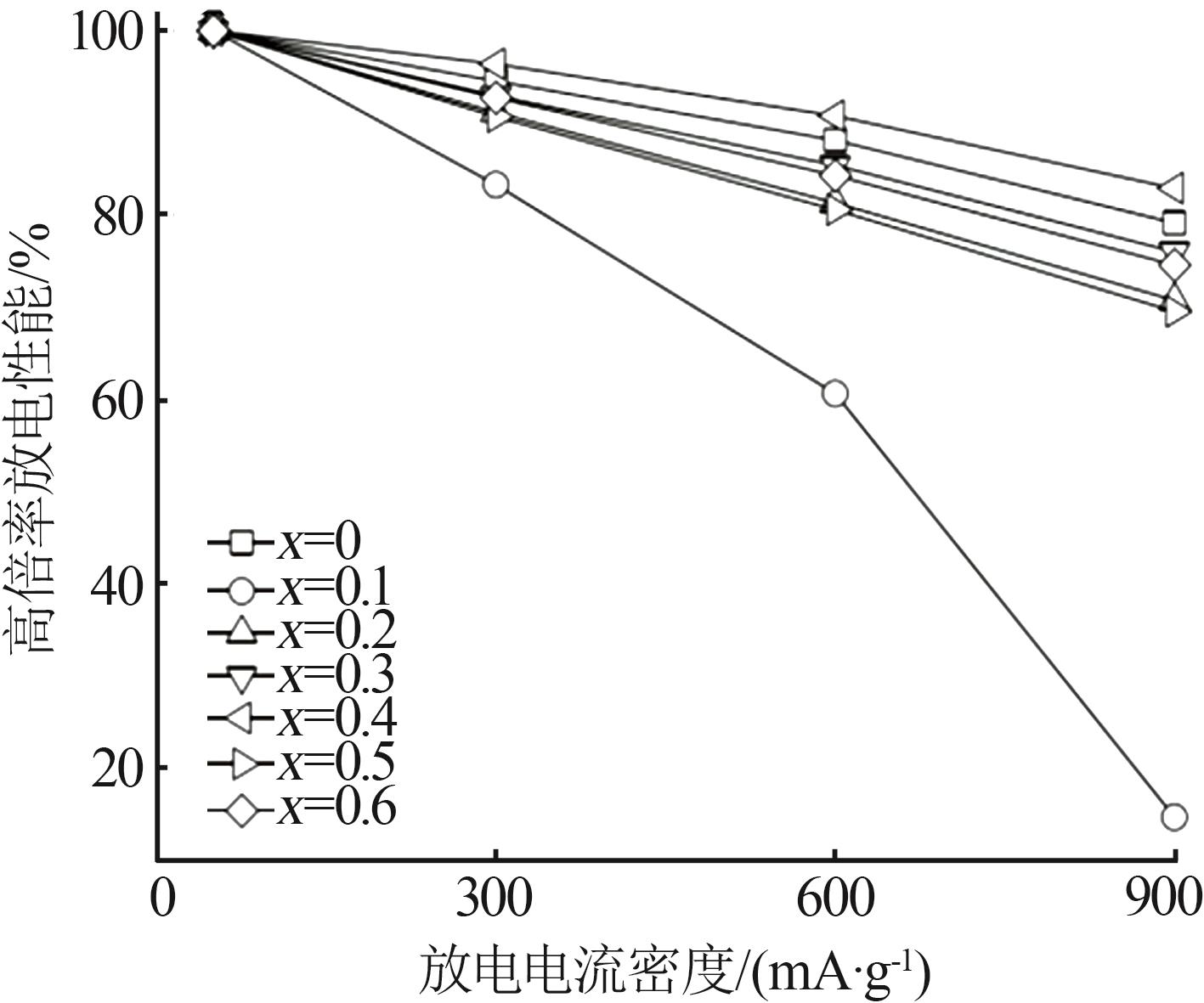

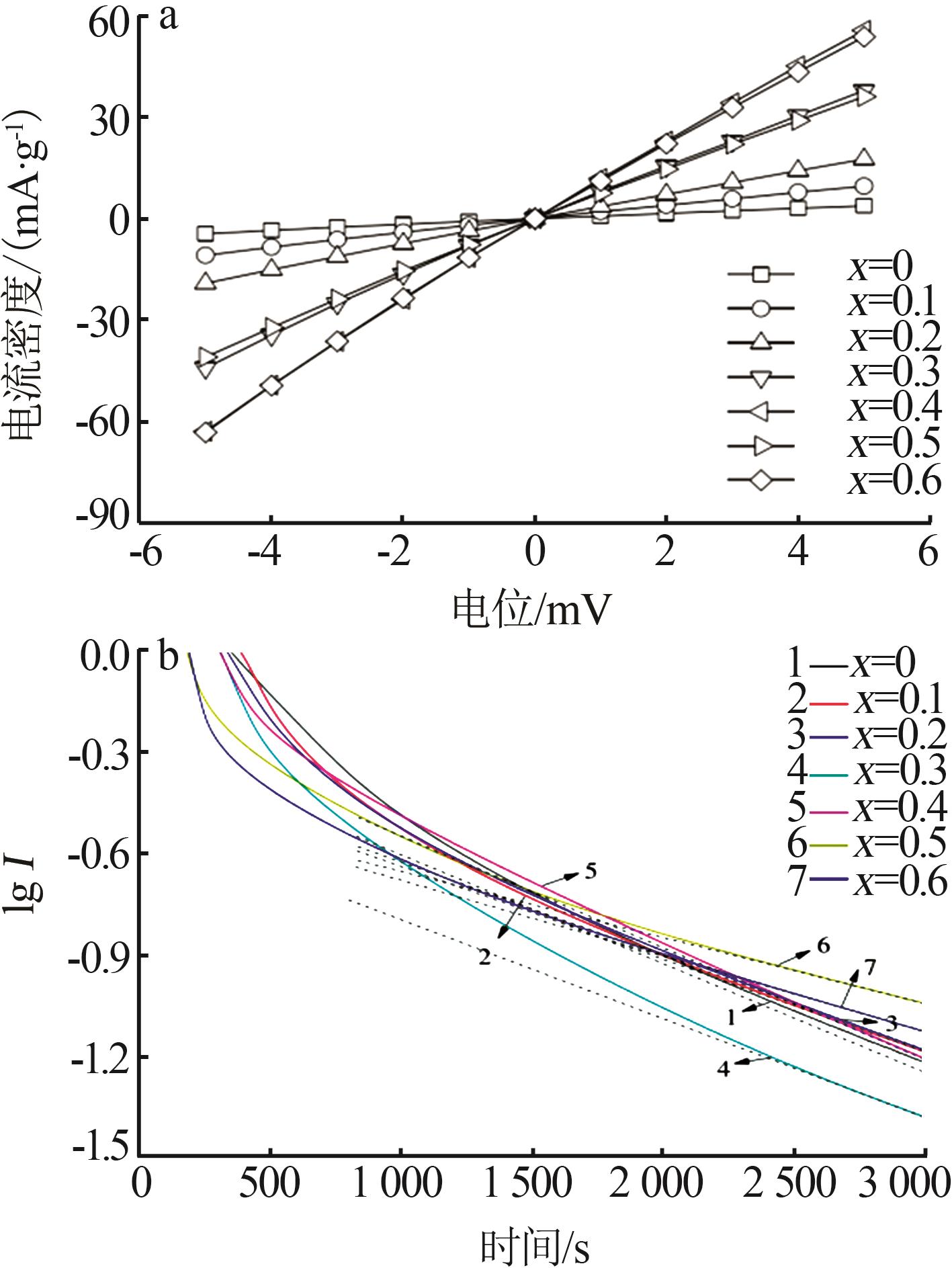

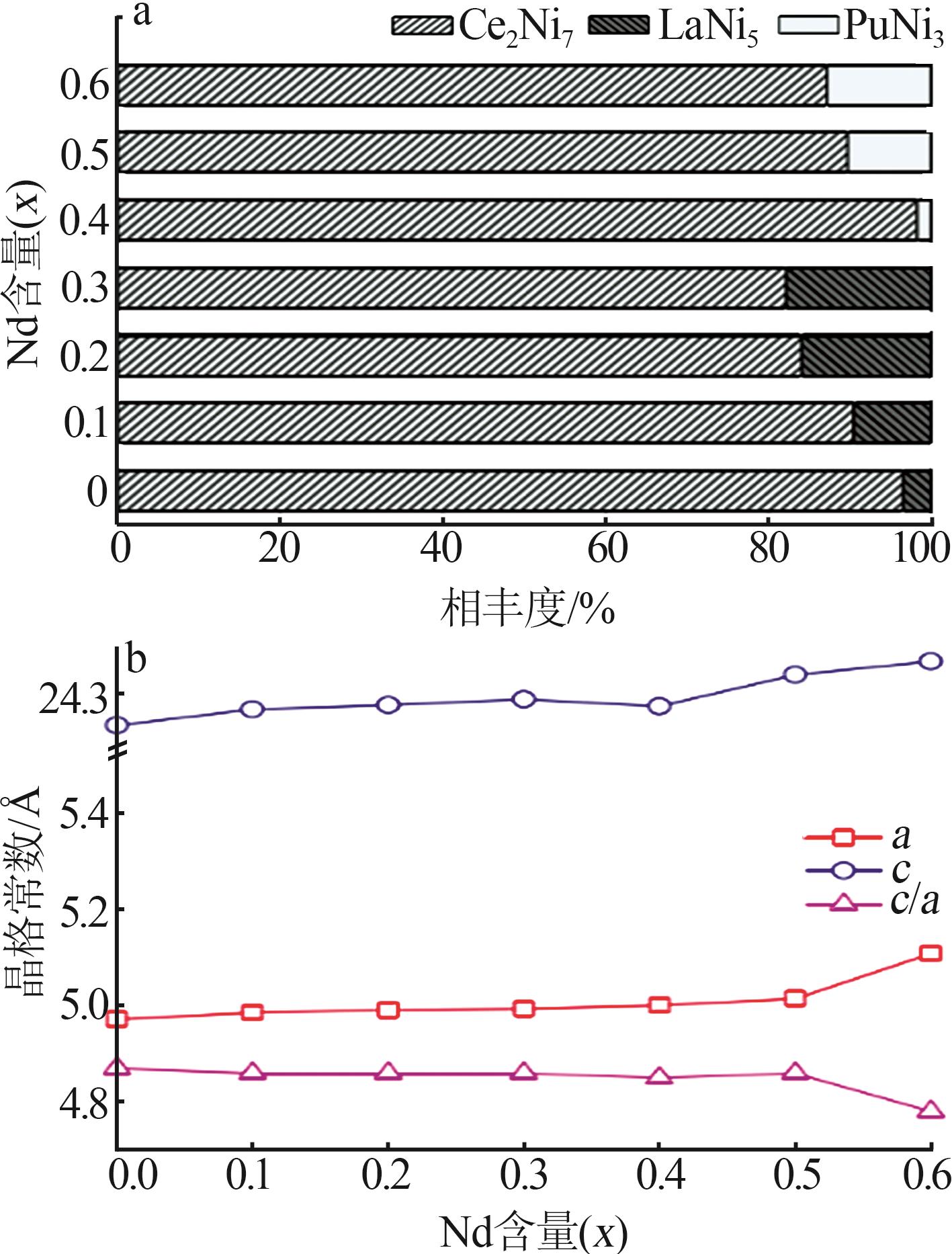

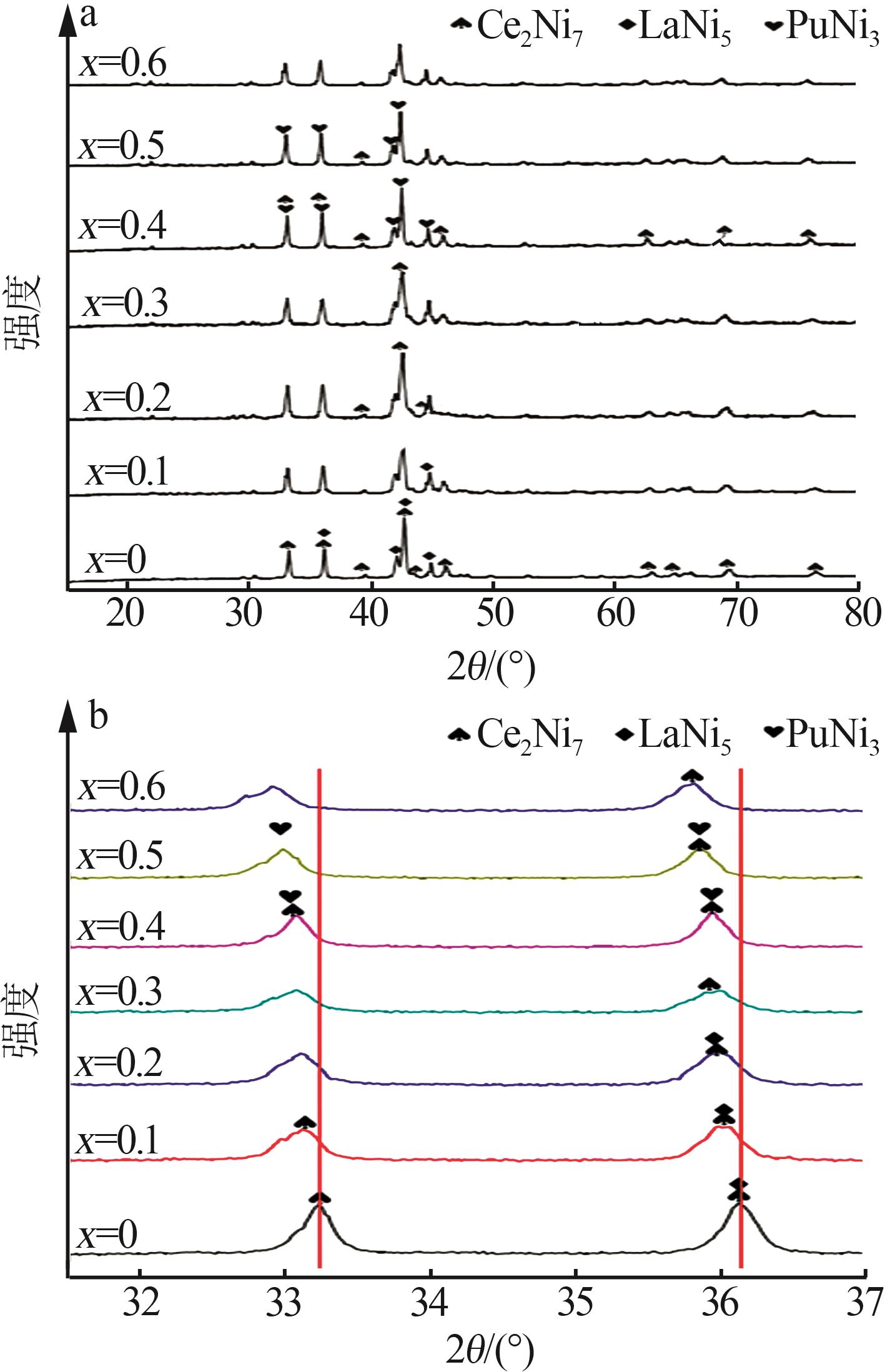

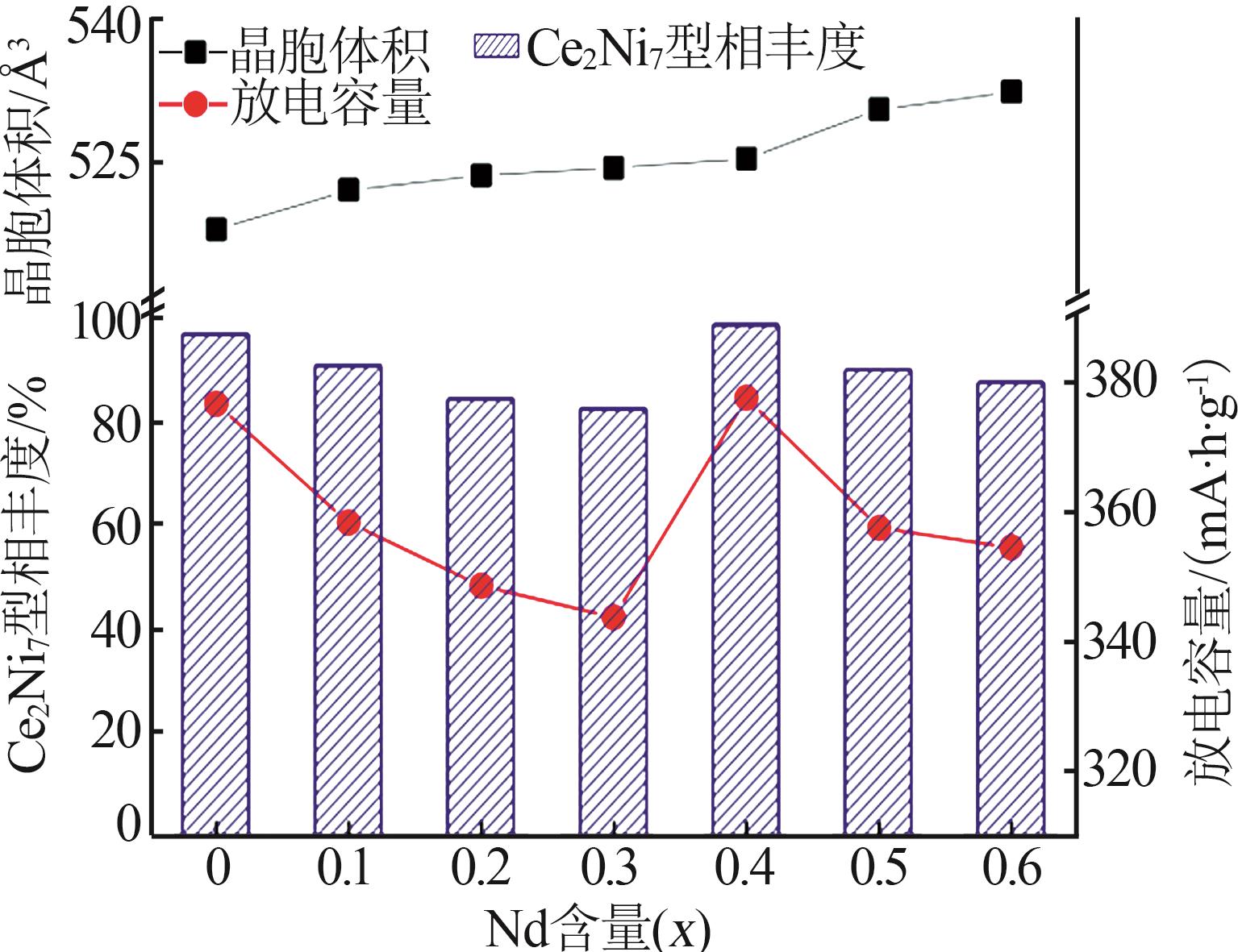

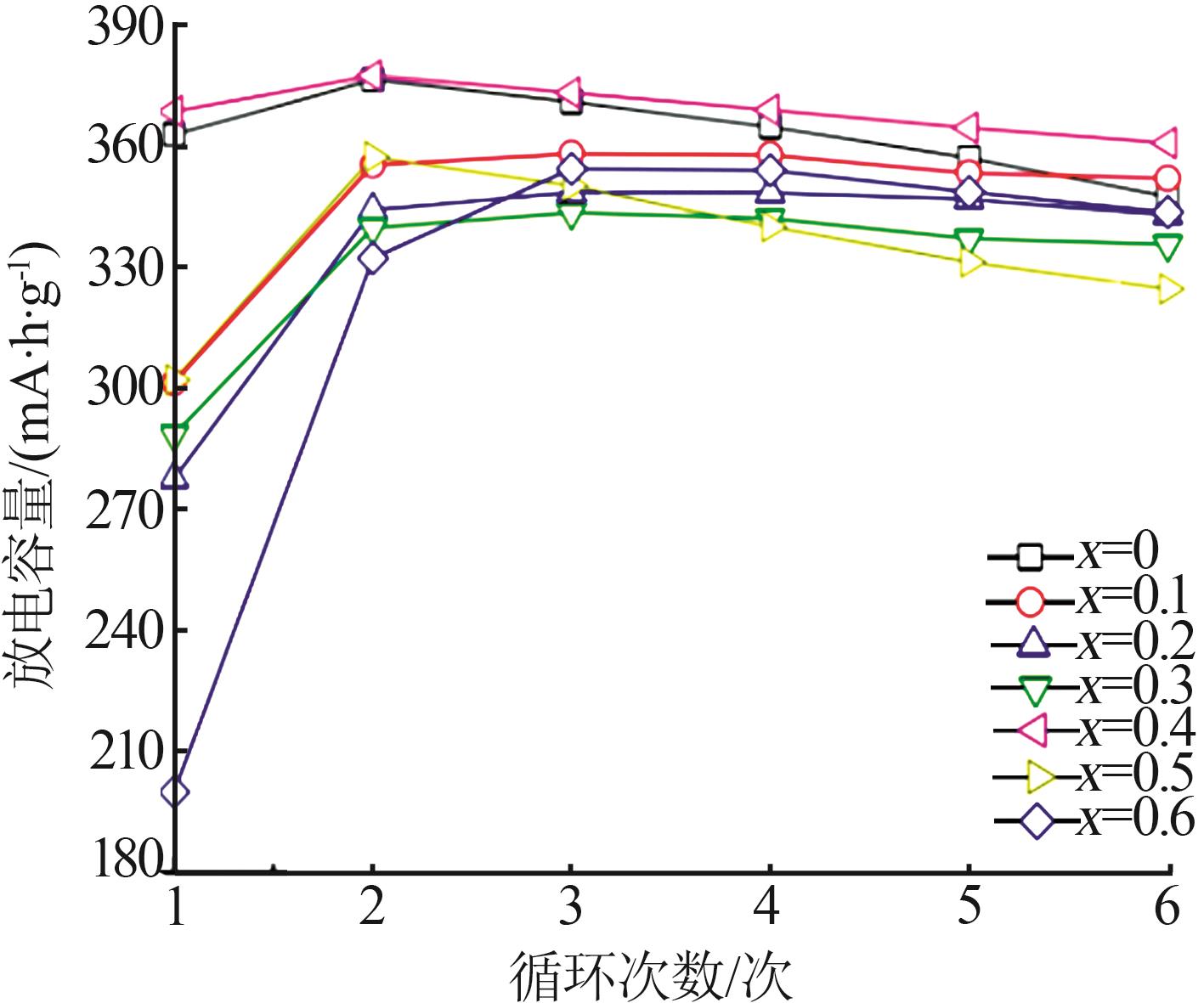

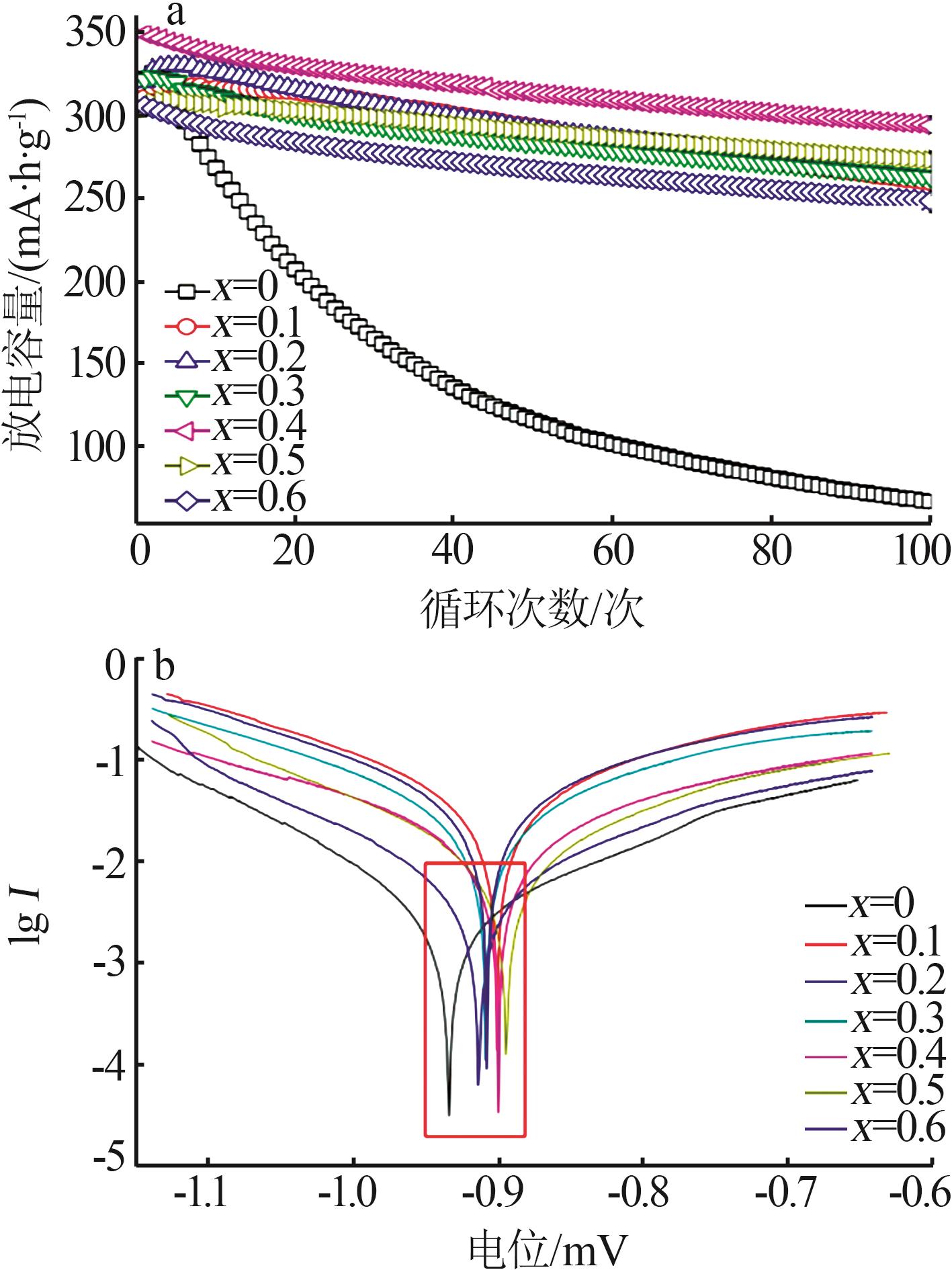

通过A端Nd替代Y元素的方法制备了汽车电池负极用La_0.15Y_0.85-_x Nd _x Ni_3.2Mn_0.15Al_0.15（x=0~0.6）储氢合金，考察了不同Nd含量替代Y的储氢合金的相结构、微观形貌和电化学性能。结果表明：x=0~0.3时储氢合金主要由Ce₂Ni₇型和LaNi₅型相组成，x≥0.4时，储氢合金主要由Ce₂Ni₇型和PuNi₃型相组成；随着x从0增加至0.6，储氢合金的晶胞参数a和晶胞参数c逐渐增大、c/a逐渐减小。不同含量Nd替代Y后储氢合金电极都可以在2~3次活化后取得最大放电容量（C_max），C_max与储氢合金中Ce₂Ni₇型相丰度具有线性相关性，Ce₂Ni₇型相丰度越大则储氢合金的C_max越大；随着x由0.2增加至0.6，储氢合金的S₁₀₀先增大后减小，添加Nd元素的储氢合金的S₁₀₀都高于未添加Nd元素的储氢合金，且x=0.4时储氢合金具有高S₁₀₀的同时还具有较大放电容量，储氢合金电极的循环稳定性主要由其在碱液中的耐腐蚀性决定。相同放电电流密度下，x=0.4时储氢合金的高倍率放电性能最大；x=0和0.1时储氢合金电极的高倍率放电性能主要由氢扩散系数D₀决定，x=0.2~0.6时储氢合金电极的高倍率放电性能主要由交换电流密度I₀和氢扩散系数D₀决定。

关键词: 元素替代, Nd, 储氢合金, 相组成, 显微形貌, 电化学性能

Abstract:

La_0.15Y_0.85-_x Nd _x Ni_3.2Mn_0.15Al_0.15（x=0~0.6） hydrogen storage alloy for automotive battery anode was prepared by replacing Y with A-end Nd element.The phase structure，microstructure，and electrochemical performance of hydrogen storage alloys with different Nd contents replacing Y were investigated.The results showed that when x=0~0.3，the hydrogen storage alloy was mainly composed of Ce₂Ni₇ and LaNi₅ phases，when x≥0.4，the hydrogen storage alloy was mainly composed of Ce₂Ni₇ and PuNi₃ phases.As the x value increased from 0 to 0.6，the cell parameters a and c of the hydrogen storage alloy gradually was increased，while c/a was gradually decreased.After replacing Y with different contents of Nd，hydrogen storage alloy electrodes could achieve maximum discharge capacity（C_max） after 2~3 activations.C_max had a linear correlation with the abundance of Ce₂Ni₇ type phases in the hydrogen storage alloy.The higher the abundance of Ce₂Ni₇ type phases，the greater the C_max of the hydrogen storage alloy.As the x value increased from 0.2 to 0.6，the S₁₀₀ of the hydrogen storage alloy was firstly increased and then decreased.The S₁₀₀ of the hydrogen storage alloy with added Nd element was higher than that of the hydrogen storage alloy without Nd addition.Moreover，the x=0.4 hydrogen storage alloy had a high S₁₀₀ and a large discharge capacity.The cycling stability of the hydrogen storage alloy electrode was mainly determined by its corrosion resistance in alkaline solution.At the same discharge current density，the high rate discharge performance of hydrogen storage alloys was highest at x=0.4.The high rate discharge performance of hydrogen storage alloy electrodes was mainly determined by the hydrogen diffusion coefficient D₀ when x=0 and 0.1，and determined by the exchange current density I₀ and hydrogen diffusion coefficient D₀ when x=0.2~0.6.

Key words: element substitution, Nd, hydrogen storage alloys, phase composition, microscopic morphology, electrochemical performance

中图分类号:

TQ133.3

曹生亮, 郑标帝, 周曦, 孟冉浩. Nd替代Y对汽车电池负极用储氢合金电化学性能的影响[J]. 无机盐工业, 2025, 57(4): 45-51.

CAO Shengliang, ZHENG Biaodi, ZHOU Xi, MENG Ranhao. Effect of Nd replacing Y on electrochemical performance of hydrogen storage alloys for automotive battery anodes[J]. Inorganic Chemicals Industry, 2025, 57(4): 45-51.

图/表 9

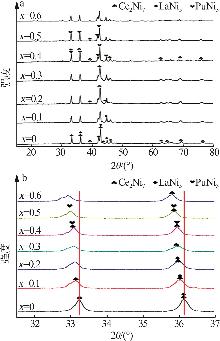

图1

图2

图3

图4

图5

图6

表1

图7

图8

参考文献 20

[1]	张凤霞，谈诚.先进镍氢电池负极材料的研究进展［J］.材料导报，2023，37（S2）：10-18.
	ZHANG Fengxia， TAN Cheng.Research progress of advanced cathode electrode materials for nickel-metal hydride battery［J］.Materials Reports，2023，37（S2）：10-18.
[2]	熊玮，周淑娟，赵玉园，等.超晶格稀土储氢合金材料的研究进展［J］.稀土，2023，44（4）：40-57.
	XIONG Wei， ZHOU Shujuan， ZHAO Yuyuan，et al.Review of rare earth hydrogen storage alloy materials with superlattice structur-es［J］.Chinese Rare Earths，2023，44（4）：40-57.
[3]	XIE Yichao， WU Guanjiu， LI Yuan，et al.High-performance La-Mg-Ni-based alloys prepared with low cost raw materials［J］.International Journal of Hydrogen Energy，2023，48（79）：30832-30843.
[4]	李通，罗新宇，陈子然.退火温度对汽车镍氢电池用储氢合金电化学性能的影响［J］.稀土，2022，43（5）：93-101.
	LI Tong， LUO Xinyu， CHEN Ziran.Effect of annealing temperature on electrochemical properties of hydrogen storage alloys for Ni-MH battery［J］.Chinese Rare Earths，2022，43（5）：93-101.
[5]	郗玉平，罗志欢，田可欣.快淬速度对汽车用储氢合金电化学性能的影响［J］.实验室研究与探索，2022，41（2）：8-12，83.
	XI Yuping， LUO Zhihuan， TIAN Kexin.Effect of rapid quenching speed on electrochemical properties of hydrogen storage alloy for automobile［J］.Research and Exploration in Laboratory，2022，41（2）：8-12，83.
[6]	LIU Yuru， YUAN Huiping， JIANG Lijun，et al.Microstructure and gas-solid hydrogen storage properties of La_1- _x Ce _x Y₂Ni_10.95Mn_0.45（x=0-0.75） alloys［J］.Journal of Alloys and Compounds，2024，976：173069.
[7]	刘雯雯，赖华生，王玉香，等.La/Y比对A2B7型La-Y-Ni储氢合金性能的影响［J］.矿冶工程，2023，43（2）：149-153.
	LIU Wenwen， LAI Huasheng， WANG Yuxiang，et al.Effect of La/Y ratio on properties of A2B7-type La-Y-Ni hydrogen storage alloy［J］.Mining and Metallurgical Engineering，2023，43（2）：149- 153.
[8]	宋云波，赵欣.新能源汽车用Mg₂Ni基储氢合金的制备与性能［J］.电源技术，2020，44（2）：186-191.
	SONG Yunbo， ZHAO Xin.Preparation and properties of Mg₂Ni-based hydrogen storage alloy for new energy vehicle［J］.Chinese Journal of Power Sources，2020，44（2）：186-191.
[9]	范庆科，孟庆华.汽车用La_0.79Mg_0.21Ni_3.95储氢合金的制备与电化学性能研究［J］.无机盐工业，2022，54（3）：71-76.
	FAN Qingke， MENG Qinghua.Study on preparation and electrochemical properties of La_0.79Mg_0.21Ni_3.95 hydrogen storage alloy for vehicles［J］.Inorganic Chemicals Industry，2022，54（3）：71-76.
[10]	郑波，刘雯雯，任权兵，等.不同Mn含量对A2B7型La-Y-Ni储氢合金性能的影响［J］.有色金属（冶炼部分），2023（8）：82-88.
	ZHENG Bo， LIU Wenwen， REN Quanbing，et al.Effect of different Mn contents on properties of A2B7-type La-Y-Ni hydrogen storage alloy［J］.Nonferrous Metals（Extractive Metallurgy），2023（8）：82-88.
[11]	梁丽萍，曾志伟.电动汽车电池用储氢合金的制备与性能［J］.电池，2021，51（3）：233-237.
	LIANG Liping， ZENG Zhiwei.Preparation and performance of hydrogen storage alloys of battery for electric vehicle［J］.Battery Bimonthly，2021，51（3）：233-237.
[12]	李志强，郭正华，何玉汝.Zr/Mn元素替代及退火处理对汽车电池用储氢合金电化学性能的影响［J］.无机盐工业，2023，55（6）：78-84.
	LI Zhiqiang， GUO Zhenghua， HE Yuru.Effect of Zr/Mn element substitution and annealing treatment on electrochemical properties of hydrogen storage alloys for automotive batteries［J］.Inorganic Chemicals Industry，2023，55（6）：78-84.
[13]	LI Ruyue， LU Hang， PAN Xiangyu，et al.Improvement on cyclic stability of AB4-type La-Mg-Ni-based hydrogen storage alloys via merging Y element for nickel-metal hydride batteries［J］.International Journal of Hydrogen Energy，2023，48（84）：32849-32859.
[14]	苏张磊，李玮，罗志敏.汽车电池负极材料的制备与电化学性能研究［J］.现代化工，2022，42（7）：141-146.
	SU Zhanglei， LI Wei， LUO Zhimin.Preparation of anode materials for automotive batteries and research on their electrochemical properties［J］.Modern Chemical Industry，2022，42（7）：141-146.
[15]	陶炳全，张华，杨星焕，等.汽车氢镍电池负极材料的热处理与性能研究［J］.电源技术，2020，44（11）：1642-1646.
	TAO Bingquan， ZHANG Hua， YANG Xinghuan，et al.Study on heat treatment and performance of negative electrode material for vehicle NiMH battery［J］.Chinese Journal of Power Sources，2020，44（11）：1642-1646.
[16]	宋捷，李琦峰.添加剂对汽车电池用Mg₂Ni合金性能的影响［J］.电池，2022，52（5）：559-563.
	SONG Jie， LI Qifeng.Effect of additives on performance of Mg₂Ni alloy for automotive battery［J］.Battery Bimonthly，2022，52（5）：559-563.
[17]	杨天辉，刘力，周曦，等.汽车电池用无镁储氢合金的合金化与电化学性能［J］.实验室研究与探索，2022，41（12）：57- 62.
	YANG Tianhui， LIU Li， ZHOU Xi，et al.Alloying and electrochemical properties of magnesium free hydrogen storage alloys for automotive batteries［J］.Research and Exploration in Laboratory，2022，41（12）：57-62.
[18]	刘冬梅，肖润谋，佘翔.新能源汽车用储氢合金的制备与电化学性能研究［J］.化工新型材料，2021，49（6）：131-136.
	LIU Dongmei， XIAO Runmou， SHE Xiang.Preparation and electrochemical property of hydrogen storage alloy for new energy vehicle［J］.New Chemical Materials，2021，49（6）：131-136.
[19]	王姗姗，裴婷，张新庄，等.La_0.7Mg_0.3Ni_2.5- _x Co_0.6Mn_0.4Cu _x （x=0~0.20）储氢合金的制备及电化学性能研究［J］.石油化工应用，2023，42（9）：96-98，102.
	WANG Shanshan， PEI Ting， ZHANG Xinzhuang，et al.Preparation and electrochemical properties of La_0.7Mg_0.3Ni_2.5- _x Co_0.6Mn_0.4Cu _x （x=0～0.20）hydrogen storage alloy［J］.Petrochemical Industry Application，2023，42（9）：96-98，102.
[20]	LI Jiaxuan， HE Xiangyang， XIONG Wei，et al.Phase forming law and electrochemical properties of A2B7-type La-Y-Ni-based hydrogen storage alloys with different La/Y ratios［J］.Journal of Rare Earths，2023，41（2）：268-276.

x	最大放电容量 C_max/（mA∙h∙g^-1）	容量保持率S₁₀₀/%	高倍率放电性能HRD₉₀₀/%	腐蚀电位/ V	腐蚀电流密度/ （mA·cm^-2）	交换电流密度/ （mA·g^-1）	氢扩散系数/ （10^-10cm²·s^-1）
0	377.8	20.33	79.23	-0.945	6.330	22.82	1.70
0.1	359.5	81.50	14.75	-0.912	5.253	54.54	1.54
0.2	349.8	80.75	70.82	-0.925	6.054	96.36	1.59
0.3	344.9	81.32	76.09	-0.920	5.745	214.72	1.65
0.4	378.8	84.27	82.99	-0.911	5.067	310.07	1.86
0.5	358.7	88.28	69.64	-0.906	4.698	201.42	1.14
0.6	355.7	81.33	74.66	-0.919	5.321	305.91	1.29
