Zr/Mn元素替代及退火处理对汽车电池用储氢合金电化学性能的影响

doi:10.19964/j.issn.1006-4990.2022-0503

摘要/Abstract

摘要：

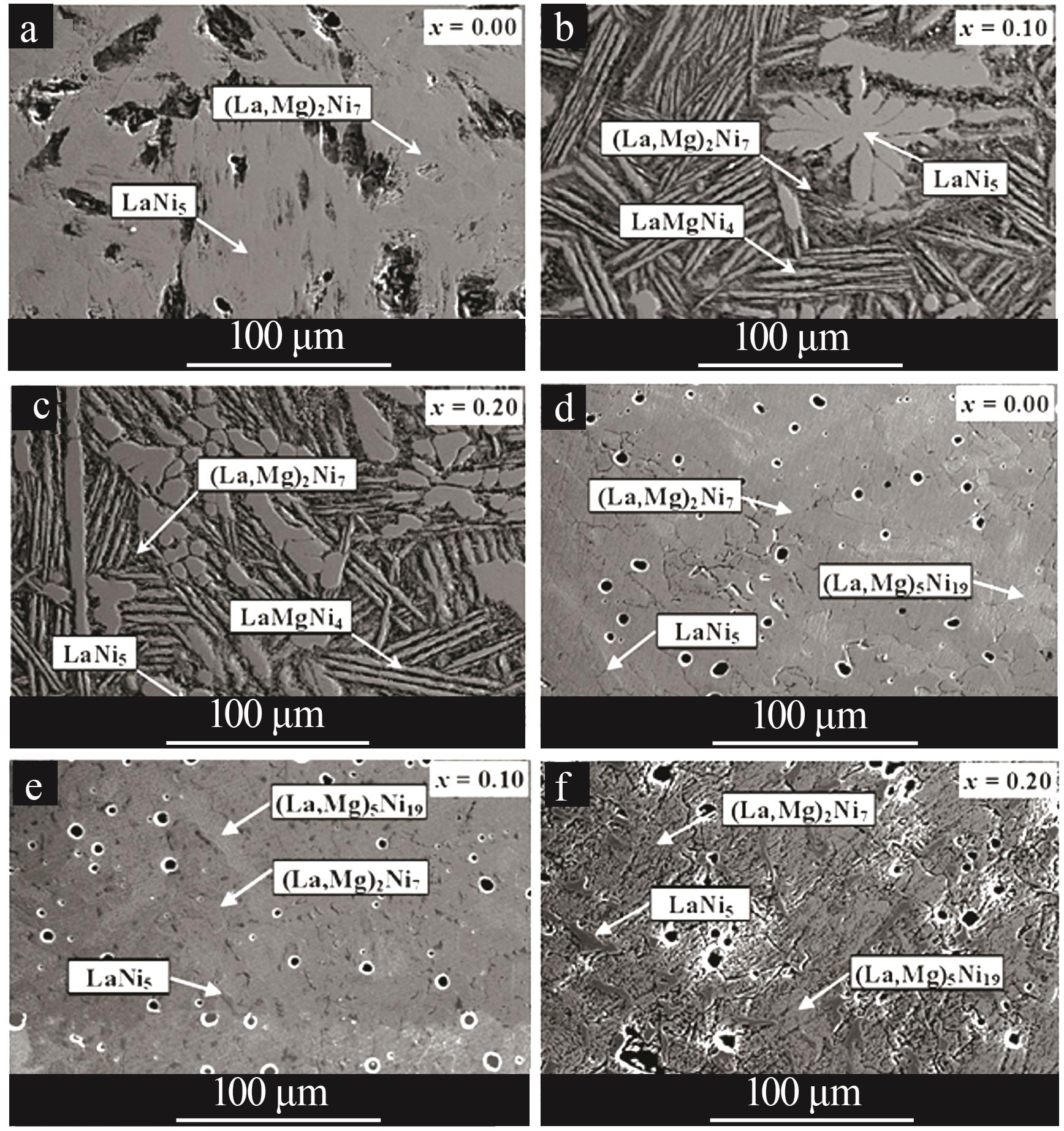

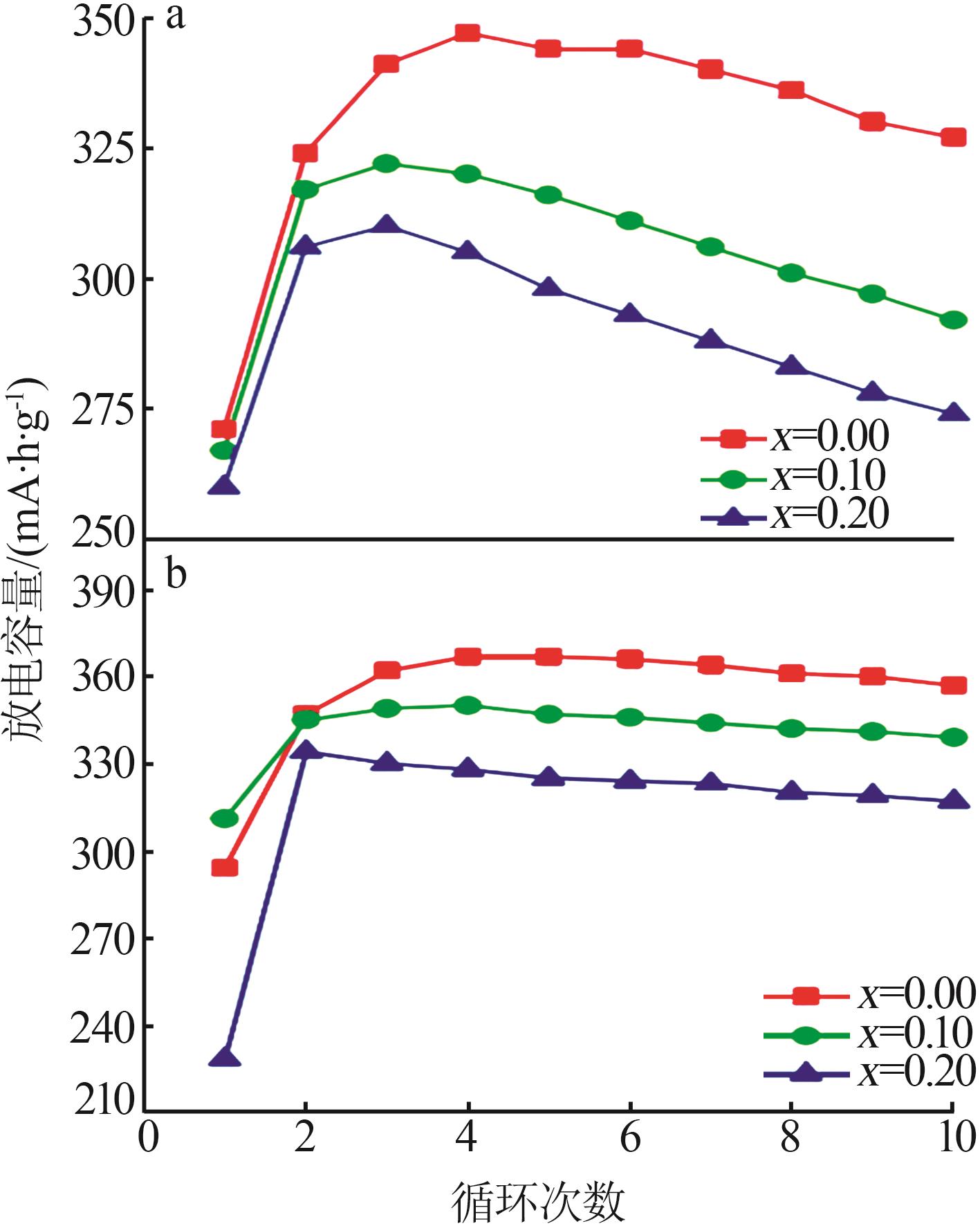

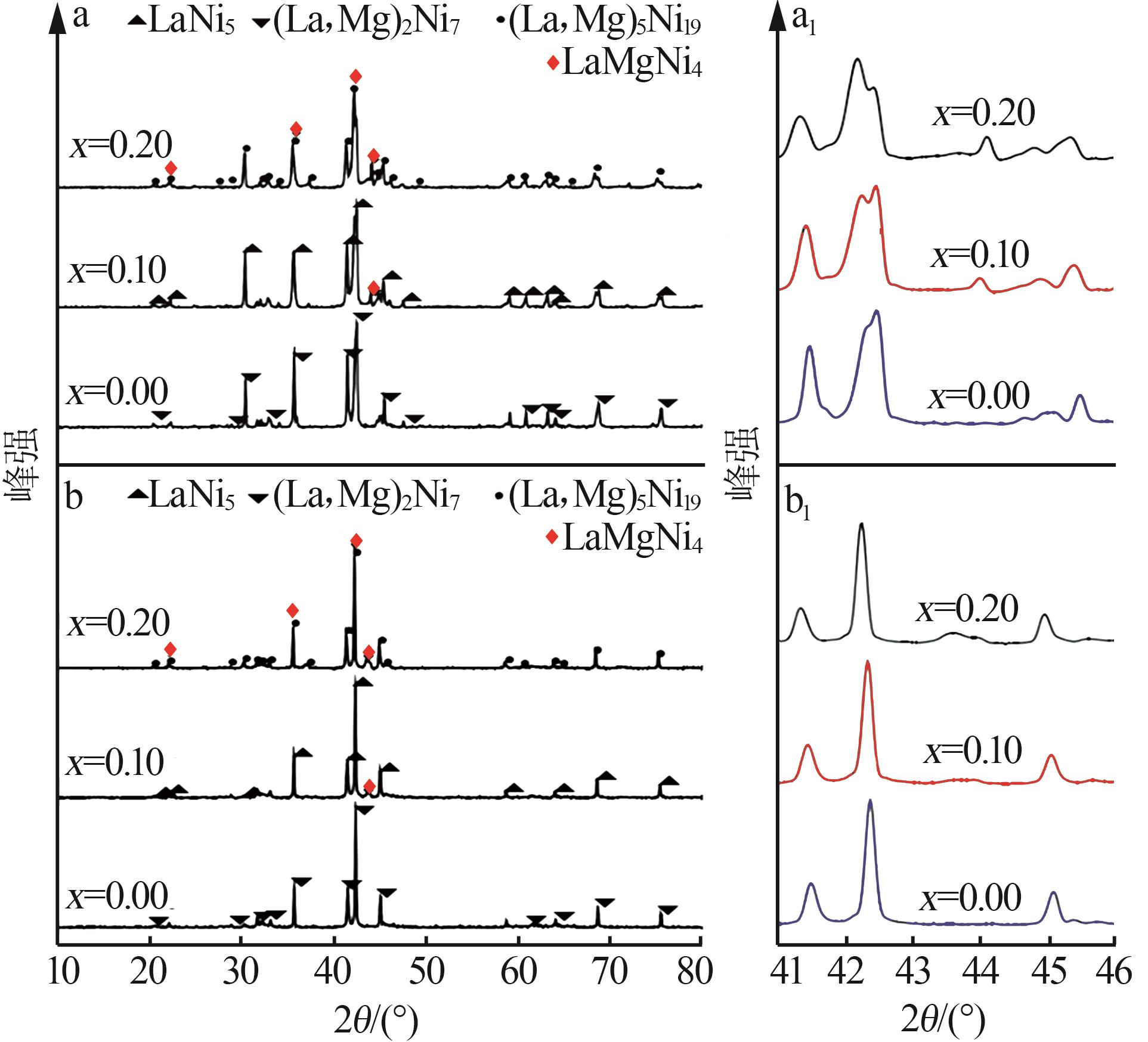

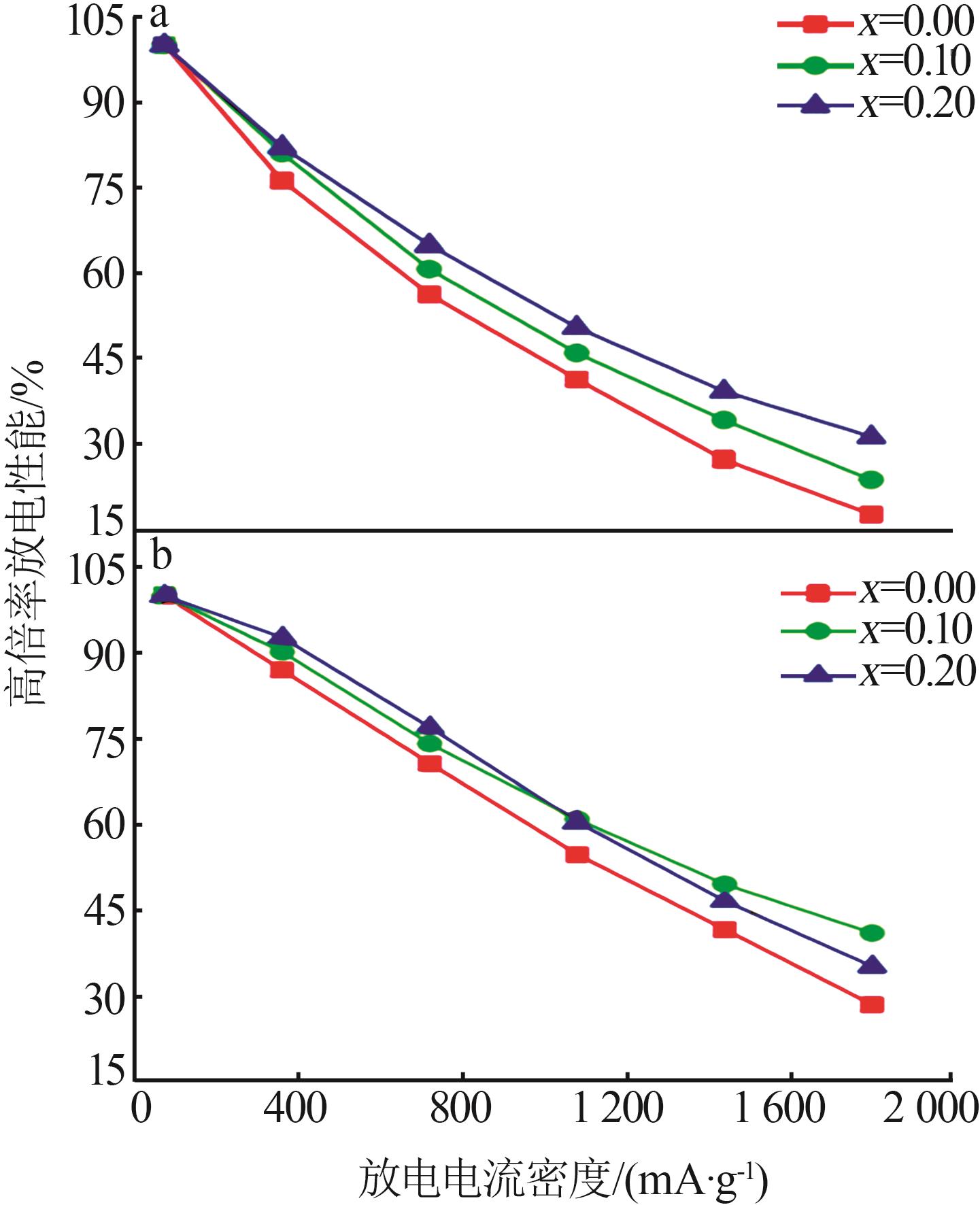

采用真空感应熔炼的方法制备了（La，Mg）_1-_x Zr _x Ni_3.3-2_x Mn₂_x （x=0、0.1、0.2）储氢合金，研究了Zr/Mn元素替代和退火处理对储氢合金相结构、显微形貌和电化学性能的影响。结果表明：Zr/Mn元素替代后储氢合金中出现了新相LaMgNi₄相，退火处理后储氢合金中LaNi₅相和LaMgNi₄相含量减小，（La，Mg）₂Ni₇相和（La，Mg）₅Ni₁₉相含量增加；当储氢合金中x值从0增加至0.2时，储氢合金电极的活化次数N_a逐渐减小、最大放电容量C_max逐渐降低，且相同x值时退火态储氢合金电极的C_max要高于铸态储氢合金电极。Zr/Mn元素替代会提高储氢合金电极的24 h荷电保持率、降低循环100次后的容量保持率，且退火后二者都会相对提高；铸态储氢合金电极的高倍率放电性能主要由氢扩散系数D₀决定，而退火态储氢合金电极的高倍率放电性能主要由交换电流密度I₀决定。

关键词: La-Mg-Ni储氢合金, Zr/Mn元素, 铸态和退火态, 相结构, 电化学性能

Abstract:

The（La，Mg）_1-_x Zr _x Ni_3.3-2_x Mn₂_x （x=0，0.1，0.2） hydrogen storage alloys were prepared by vacuum induction melting.The effect of Zr/Mn element substitution and annealing treatment on the phase structure，microstructure and electrochemical properties of the hydrogen storage alloys was studied.The results showed that a new phase of LaMgNi₄ appeared in the hydrogen storage alloy after Zr/Mn element substitution，and the contents of LaNi₅ phase and LaMgNi₄ phase were decreased after annealing，the contents of（La，Mg）₂Ni₇phase and（La，Mg）₅Ni₁₉ phase were increased.When the x value in the hydrogen storage alloy was increased from 0 to 0.2，the activation times N_a of the hydrogen storage alloy electrode was gradually decreased，the maximum discharge capacity C_max was gradually decreased，and the C_max of the annealed hydrogen storage alloy electrode was higher than that of the cast hydrogen storage alloy electrode at the same x value.The substitution of Zr/Mn could improve the charge retention rate of hydrogen storage alloy electrode in 24 h and reduce the capacity retention rate after 100 cycles，and both of them would be relatively improved after annealing.The high rate discharge performance of cast hydrogen storage alloy electrode was mainly determined by hydrogen diffusion coefficient D₀，while the high rate discharge performance of annealed hydrogen storage alloy electrode was mainly determined by exchange current density I₀.

Key words: La-Mg-Ni hydrogen storage alloy, Zr/Mn element, cast and annealed, phase structure, electrochemical properties

中图分类号:

TQ132.41

李志强, 郭正华, 何玉汝. Zr/Mn元素替代及退火处理对汽车电池用储氢合金电化学性能的影响[J]. 无机盐工业, 2023, 55(6): 78-84.

LI Zhiqiang, GUO Zhenghua, HE Yuru. Effect of Zr/Mn element substitution and annealing treatment on electrochemical properties of hydrogen storage alloys for automotive batteries[J]. Inorganic Chemicals Industry, 2023, 55(6): 78-84.

图/表 10

图1

表1

图2

图3

图4

表2

图5

表3

图6

图7

参考文献 21

1	纪铭悦，田晓，刘昕瑀，等.新型La-Mg-Ni系储氢合金相结构及其制备工艺研究进展［J］.材料导报，2022，36（15）：91-100.
	JI Mingyue， TIAN Xiao， LIU Xinyu，et al.Research progress of new La-Mg-Ni system hydrogen storage alloy phase structure and its preparation methods［J］.Materials Reports，2022，36（15）：91-100.
2	WERWIŃSKI M， SZAJEK A， MARCZYŃSKA A，et al.Effect of substitution La by Mg on electrochemical and electronic properties in La_2- _x Mg _x Ni₇ alloys：A combined experimental and ab initio studies［J］.Journal of Alloys and Compounds，2018，763：951-959.
3	苏张磊，李玮，罗志敏.汽车电池负极材料的制备与电化学性能研究［J］.现代化工，2022，42（7）：141-146.
	SU Zhanglei， LI Wei， LUO Zhimin.Preparation of anode materials for automotive batteries and research on their electrochemical properties［J］.Modern Chemical Industry，2022，42（7）：141-146.
4	ZHANG Yanghuan， GONG Pengfei， LI Longwen，et al.Hydrogen storage thermodynamics and dynamics of La-Mg-Ni-based LaMg₁₂-type alloys synthesized by mechanical milling［J］.Rare Metals，2019，38（12）：1144-1152.
5	杨洋，姜婉婷，邓安强，等.R-Y-Ni系A₅B₁₉型（R=Y，La，Pr，Nd，Sm）储氢合金的微观结构和电化学性能［J］.金属功能材料，2021，28（4）：13-19.
	YANG Yang， JIANG Wanting， DENG Anqiang，et al.Microstructure and electrochemical properties of R-Y-Ni based A₅B₁₉ type（R=Y，La，Pr，Nd，Sm） hydrogen storage alloy［J］.Metallic Functional Materials，2021，28（4）：13-19.
6	DYMEK M， NOWAK M， JURCZYK M，et al.Encapsulation of La_1.5Mg_0.5Ni₇ nanocrystalline hydrogen storage alloy with Ni coatings and its electrochemical characterization［J］.Journal of Alloys and Compounds，2018，749：534-542.
7	ZHU Shuai， CHEN Xiangyu， LIU Jingjing，et al.Long-term hydrogen absorption/desorption properties of an AB₅-type LaNi_4.75Mn_0.25 alloy［J］.Materials Science and Engineering B，2020，262：114777.
8	LI Yuan， TAO Yang， HUO Quan.Effect of stoichiometry and Cu-substitution on the phase structure and hydrogen storage properties of Ml-Mg-Ni-based alloys［J］.International Journal of Minerals，Metallurgy and Materials，2015，22（1）：86-93.
9	DENG Anqiang， LUO Yongchun， ZHOU Jianfei，et al.Effect of Mn element on the structures and properties of A₂B₇-type La-Y-Ni-based hydrogen storage alloys［J］.Metals，2022，12（7）：1122.
10	郗玉平，罗志欢，田可欣.快淬速度对汽车用储氢合金电化学性能的影响［J］.实验室研究与探索，2022，41（2）：8-12，83
	XI Yuping， LUO Zhihuan， TIAN Kexin.Effect of rapid quenching speed on electrochemical properties of hydrogen storage alloy for automobile［J］.Research and Exploration in Laboratory，2022，41（2）：8-12，83.
11	LI Yuan， TAO Yang， KE Dandan，et al.Electrochemical kinetic performances of electroplating Co-Ni on La-Mg-Ni-based hydrogen storage alloys［J］.Applied Surface Science，2015，357（B）：1714-1719.
12	范庆科，孟庆华.汽车用La_0.79Mg_0.21Ni_3.95储氢合金的制备与电化学性能研究［J］.无机盐工业，2022，54（3）：71-76.
	FAN Qingke， MENG Qinghua.Study on preparation and electrochemical properties of La_0.79Mg_0.21Ni_3.95 hydrogen storage alloy for vehicles［J］.Inorganic Chemicals Industry，2022，54（3）：71-76.
13	LIU Zhiping， YANG Shuqin， LI Yuan，et al.Improved electrochemical kinetic performances of La-Mg-Ni-based hydrogen storage alloys with lanthanum partially substituted by yttrium.Journal of Rare Earths，2015，33（4）：397-402.
14	DYMEK M， NOWAK M， JURCZYK M，et al.Electrochemical behavior of a nanostructured La_1.25Gd_0.25Mg_0.5Ni₇hydrogen storage material modified with magnetron sputtered nickel［J］.Journal of The Electrochemical Society，2019，166（8）：1393-1399.
15	聂光辉，魏垂泉.热处理对新能源汽车用（La_0.7Mg_0.3）Nix合金储氢特性的影响研究［J］.热加工工艺，2021，50（24）：39-42.
	NIE Guanghui， WEI Chuiquan.Influence of heat treatment on hydrogen storage properties of （La_0.7Mg_0.3）Ni _x alloy for new energy vehicles［J］.Hot Working Technology，2021，50（24）：39-42.
16	田晓光，周沛丽.A₂B₇型贮氢合金表面覆钴及电化学性能研究［J］.电源技术，2015，39（7）：1452-1454，1468.
	TIAN Xiaoguang， ZHOU Peili.Cobalt microencapsulated A₂B₇ type metal hydride electrodes and its electrochemical properti-es［J］.Chinese Journal of Power Sources，2015，39（7）：1452-1454，1468.
17	宋云波，赵欣.新能源汽车用Mg₂Ni基储氢合金的制备与性能［J］.电源技术，2020，44（2）：186-191.
	SONG Yunbo， ZHAO Xin.Preparation and properties of Mg₂Ni-based hydrogen storage alloy for new energy vehicle［J］.Chinese Journal of Power Sources，2020，44（2）：186-191.
18	YANG Shuqin， WANG Yunchai， LI Yuan，et al.Improved electrochemical kinetic performances of La-Mg-Ni-based hydrogen storage alloy modified by Ni-polypyrrole complex surface treatment［J］.Chemical Research in Chinese Universities，2019， 35（6）：1052-1057.
19	LIN Shuangping， NIE Zuoren， HUANG Hui，et al.Annealing behavior of a modified 5083 aluminum alloy［J］.Materials & Design，2010，31（3）：1607-1612.
20	梁丽萍，曾志伟.电动汽车电池用储氢合金的制备与性能［J］.电池，2021，51（3）：233-237.
	LIANG Liping， ZENG Zhiwei.Preparation and performance of hydrogen storage alloys of battery for electric vehicle［J］.Battery Bimonthly，2021，51（3）：233-237.
21	马玉蕊，董小平，陈亚方，等.La-Mg-Ni系储氢合金的容量衰减与组织结构［J］.科学技术与工程，2020，20（25）：10214-10218.
	MA Yurui， DONG Xiaoping， CHEN Yafang，et al.Capacity decay and microstructure of La-Mg-Ni system hydrogen storage al-loy［J］.Science Technology and Engineering，2020，20（25）：10214-10218.

试样		相类型	w（相）/%	晶格常数		晶胞体积/ 10^-3 nm³
试样		相类型	w（相）/%	a/nm	c/nm	晶胞体积/ 10^-3 nm³
铸态	x=0	CaCu₅型LaNi₅	26.74	0.503 7	0.399 5	87.29
		Gd₂Co₇型（La，Mg）₂Ni₇	66.27	0.503 8	3.624 0	793.25
		Ce₅Co₁₉型（La，Mg）₅Ni₁₉	5.36	0.495 2	4.898 7	1 035.72
		Pr₅Co₁₉型（La，Mg）₅Ni₁₉	1.63	0.506 7	3.235 3	716.18
	x=0.10	CaCu₅型LaNi₅	31.72	0.503 5	0.399 9	87.31
		Gd₂Co₇型（La，Mg）₂Ni₇	50.77	0.503 4	3.630 0	793.08
		Ce₅Co₁₉型（La，Mg）₅Ni₁₉	3.97	0.494 8	4.894 4	1 033.35
		Pr₅Co₁₉型（La，Mg）₅Ni₁₉	—	0.505 1	3.236 8	712.10
		MgCu₄Zn	13.54	0.724 6	0.724 6	378.87
	x=0.20	CaCu₅型LaNi₅	35.56	0.503 8	0.400 5	87.54
		Gd₂Co₇型（La，Mg）₂Ni₇	45.61	0.504 1	3.633 9	796.22
		Ce₅Co₁₉型（La，Mg）₅Ni₁₉	3.55	0.495 4	4.898 0	1 036.64
		Pr₅Co₁₉型（La，Mg）₅Ni₁₉	—	0.506 0	3.244 4	716.32
		MgCu₄Zn	15.28	0.726 2	0.726 2	381.41
退火态	x=0	CaCu₅型LaNi₅	9.79	0.504 1	0.401 1	87.79
		Gd₂Co₇型（La，Mg）₂Ni₇	78.47	0.504 2	3.622 2	793.87
		Ce₅Co₁₉型（La，Mg）₅Ni₁₉	9.48	0.495 2	4.868 7	1 029.33
		Pr₅Co₁₉型（La，Mg）₅Ni₁₉	2.26	0.506 5	3.243 8	717.46
	x=0.10	CaCu₅型LaNi₅	12.19	0.504 5	0.404 4	88.44
		Gd₂Co₇型（La，Mg）₂Ni₇	70.64	0.504 7	3.624 1	795.90
		Ce₅Co₁₉型（La，Mg）₅Ni₁₉	9.14	0.494 3	4.874 7	1 027.04
		Pr₅Co₁₉型（La，Mg）₅Ni₁₉	3.37	0.507 1	3.246 1	719.78
		MgCu₄Zn	5.66	0.724 5	0.724 5	378.75
	x=0.20	CaCu₅型LaNi₅	15.17	0.505 5	0.404 1	88.93
		Gd₂Co₇型（La，Mg）₂Ni₇	64.85	0.505 7	3.630 1	800.48
		Ce₅Co₁₉型（La，Mg）₅Ni₁₉	8.10	0.495 1	4.874 1	1 030.19
		Pr₅Co₁₉型（La，Mg）₅Ni₁₉	3.23	0.505 4	3.226 5	710.68
		MgCu₄Zn	8.65	0.724 4	0.724 4	378.61

试样		24 h荷电保持率/%	循环100次容量保持率S₁₀₀/%
铸态	x=0.0	72.0	64.9
	x=0.1	74.6	60.3
	x=0.2	78.7	57.8
试样		24 h荷电保持率/%	循环100次容量保持率S₁₀₀/%
退火态	x=0.0	82.9	86.6
	x=0.1	86.5	79.7
	x=0.2	92.5	72.2

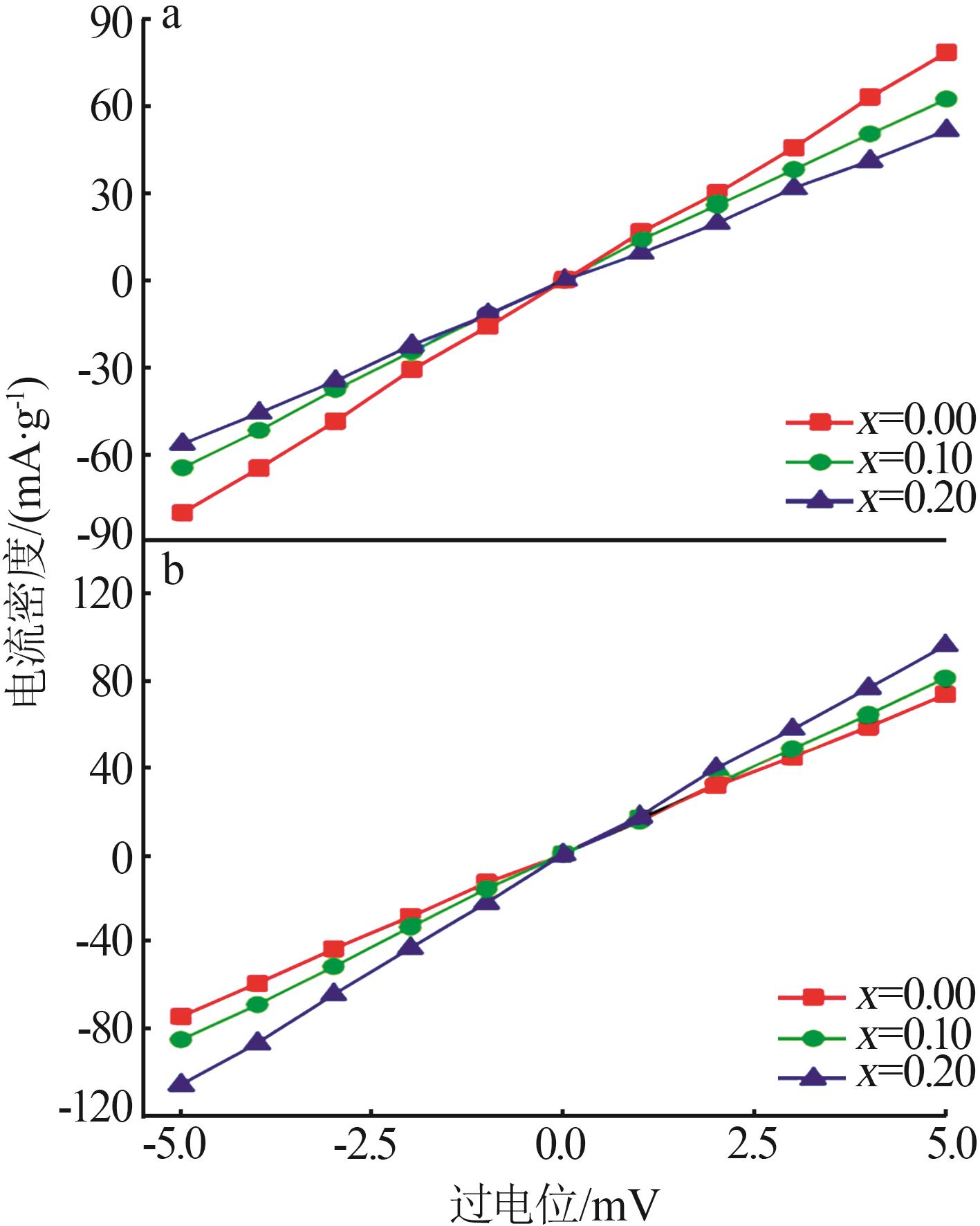

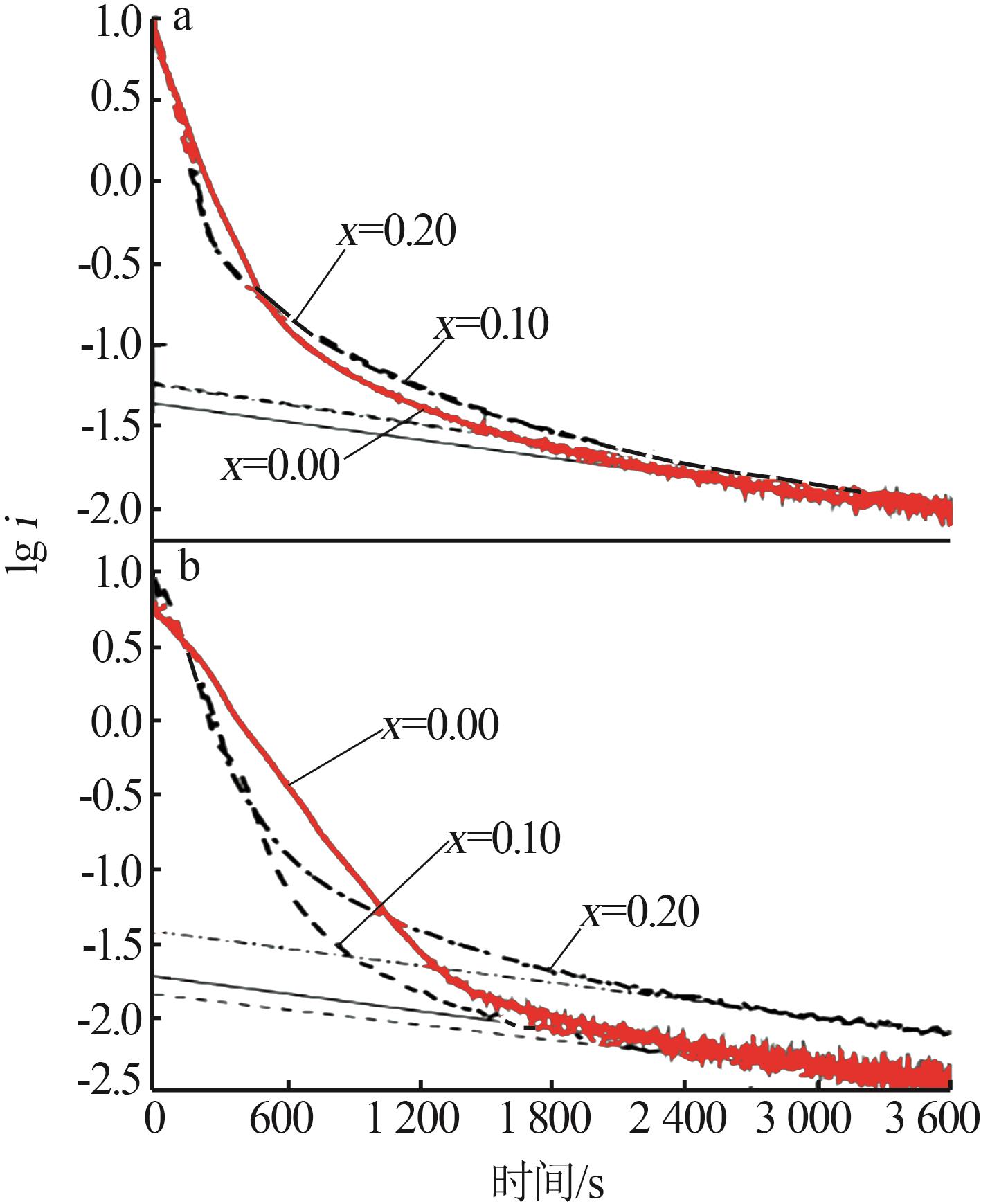

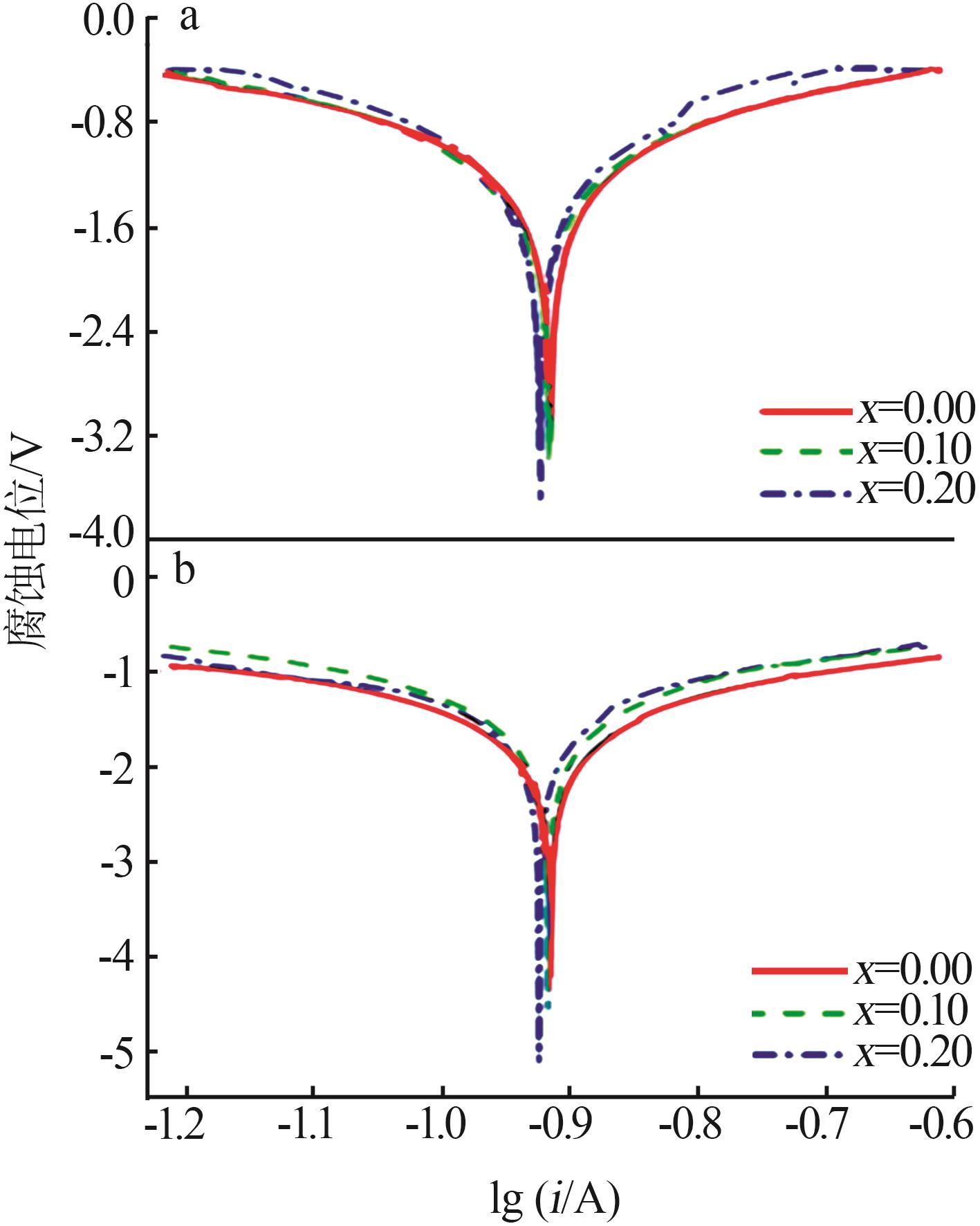

储氢合金试样		极化阻抗 R_p/mΩ	交换电流密度I₀/ （mA·g^-1）	腐蚀电流密度i/ （mA·cm^-2）	氢扩散系数D₀/ （10^-10cm²·s^-1）
铸态	x=0.0	63.25	407.01	341.98	0.74
	x=0.1	78.78	326.70	356.91	0.81
	x=0.2	92.30	278.79	364.24	0.82
退火态	x=0.0	67.68	380.31	118.51	0.78
	x=0.1	60.17	427.84	175.78	0.76
	x=0.2	49.30	522.42	233.38	0.68
