煅烧对空气电极的多孔结构和电化学性能的影响

doi:10.19964/j.issn.1006-4990.2023-0482

摘要/Abstract

摘要：

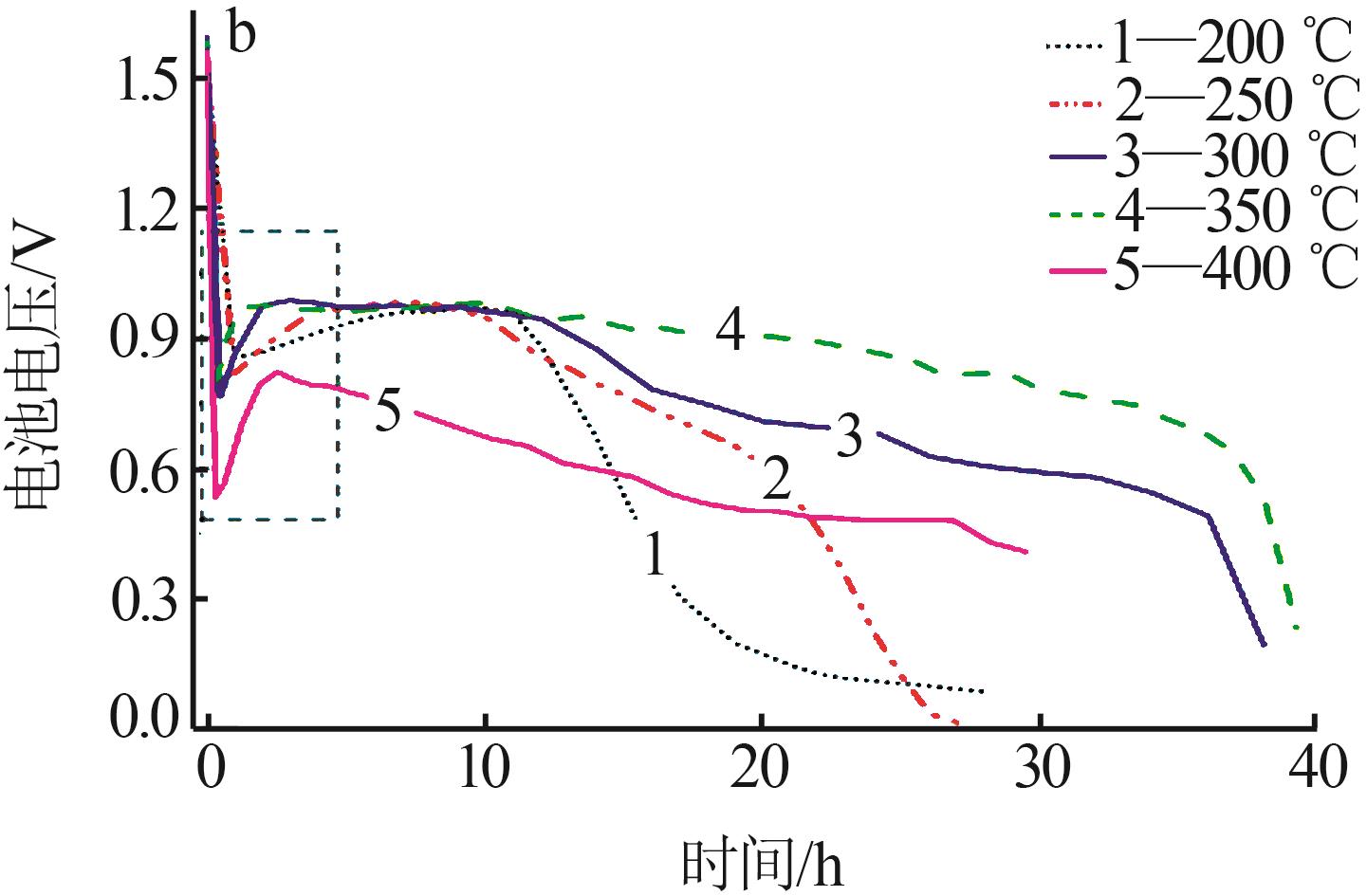

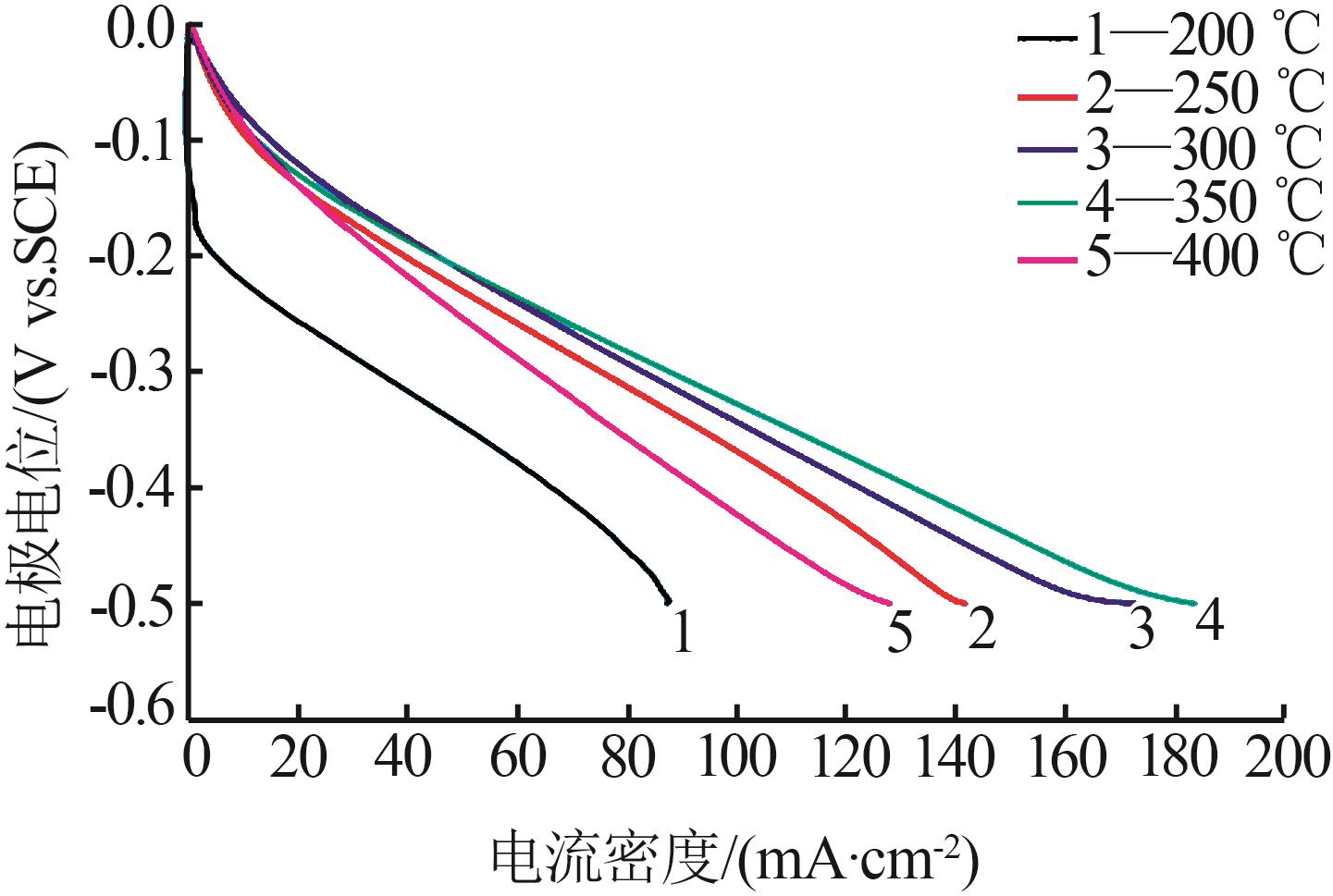

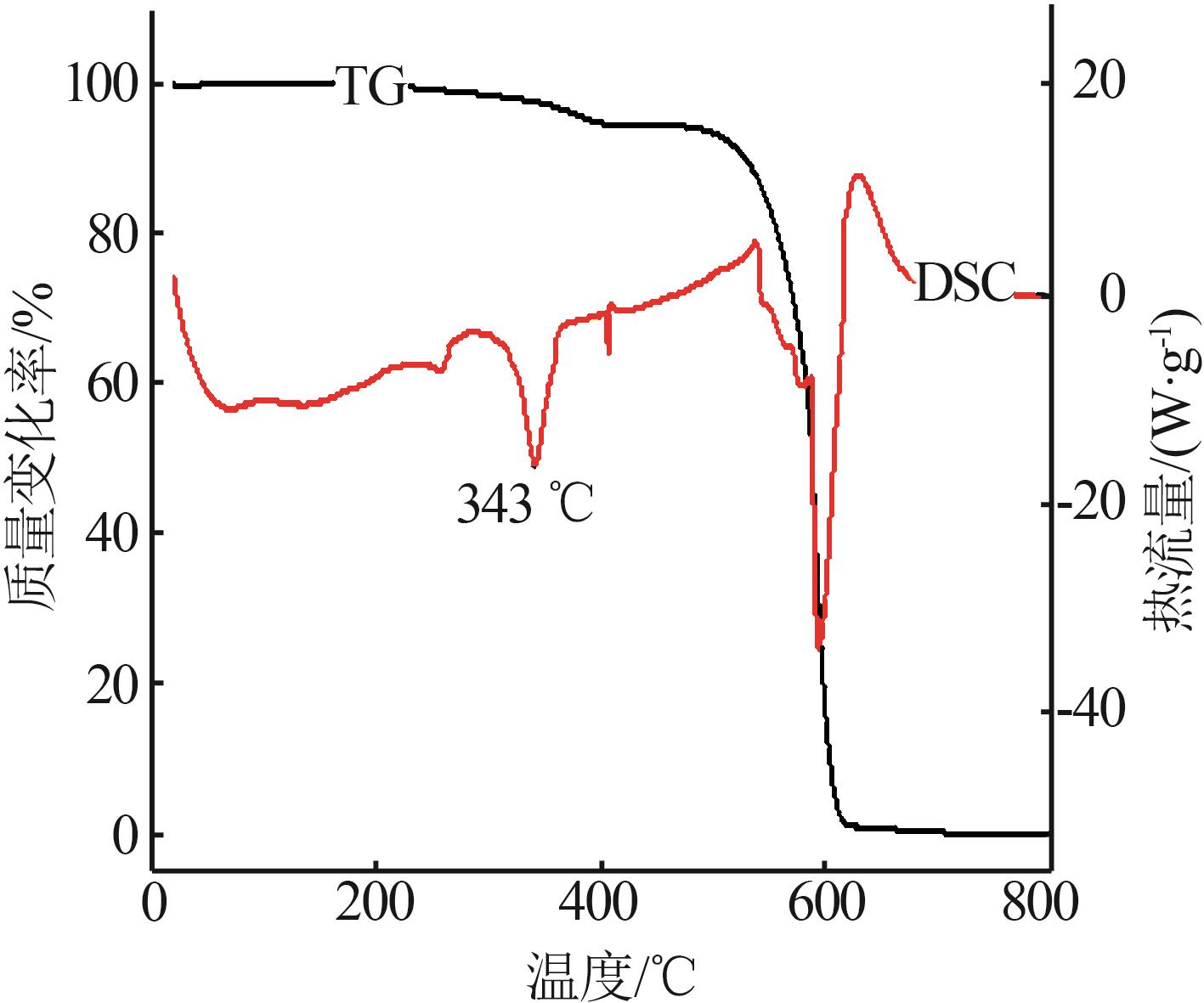

优化空气电极的孔道结构对提升电极的电化学性能至关重要。通过电极多孔结构的重组，可以提高氧气的传输速率，从而实现金属空气电池的高能量密度和长放电寿命。采用扫描电镜、差热分析仪、比表面积测试仪、润湿角测试仪和电化学测试仪等检测技术，研究了不同煅烧温度（200、250、300、350、400 ℃）对空气电极的表观形貌、微孔结构和电化学性能的影响，并进一步测试了镁基空气电池的放电性能。结果表明，随着煅烧温度升高，电极中黏结剂聚四氟乙烯（PTFE）的纤维熔融状态改变了其微孔结构分布（包括气孔和液孔），从而影响了电极的氧还原电化学性能和放电寿命。尤其在接近PTFE相变点（343 ℃）的煅烧温度350 ℃下制备的空气电极，具有均匀的孔径分布和最佳疏水特性（包含疏水点和气体扩散孔道）。因此，空气电极表现出最小电极极化（-0.45 V极化电位下，电极电流密度为159.1 mA/cm²）、最长放电寿命（15 mA/cm²电流密度下，放电时长为39.0 h），较大的容量及功率密度（分别为37.4 A·h和13.05 mW/cm²）。

关键词: 空气电极, 煅烧温度, 电化学性能, 金属空气电池

Abstract:

The optimization of the pore structure for the air electrode plays a crucial role in enhancing electrochemical performance of the electrode.The oxygen transmission rate can be enhanced，leading to achieve high energy density and long discharge life of metal air batteries by the recombination of the porous electrode structure.In the forming process of air electrode，the effects of calcination temperatures（200，250，300，350，400 ℃） on the apparent morphology，micropore structure，and electrochemical performance of the air electrode were investigated using scanning electron microscopy，differential thermal analysis，specific surface area measurement，wetting angle determination，and electrochemical testing.Additionally，the discharge performance of the Mg-based air battery was further evaluated.The results showed that the fiber melting state of PTFE binder in air electrode changed the distribution of micropore structure（including air inlet and liquid inlet） via the increase of heat treatment temperature，which affected the oxygen reduction electrochemical performance and the discharge life of air electrode.In particular，the air electrode prepared at a calcination temperature of 350 ℃，which was close to the PTFE phase transition point（343 ℃），exhibited the uniform pore size distribution and the optimal hydrophobic characteristics（including hydrophobic points and gas diffusion channels）.As a result，the air electrode demonstrated the minimum electrode polarization（with an electrode current density of 159.1 mA/cm² at a polarization potential of -0.45 V），the longest discharge lifespan（with a discharge time of 39.0 h at a current density of 15 mA/cm²），as well as high capacity and power density（37.4 A·h and 13.05 mW/cm²，respectively）.

Key words: air electrode, calcination temperature, electrochemical property, metal air battery

中图分类号:

TQ138.13

刘慧, 王洪亮, 余琨, 高胜男. 煅烧对空气电极的多孔结构和电化学性能的影响[J]. 无机盐工业, 2024, 56(6): 80-86.

LIU Hui, WANG Hongliang, YU Kun, GAO Shengnan. Effect of calcination on porous structure and electrochemical properties of air electrode[J]. Inorganic Chemicals Industry, 2024, 56(6): 80-86.

图/表 11

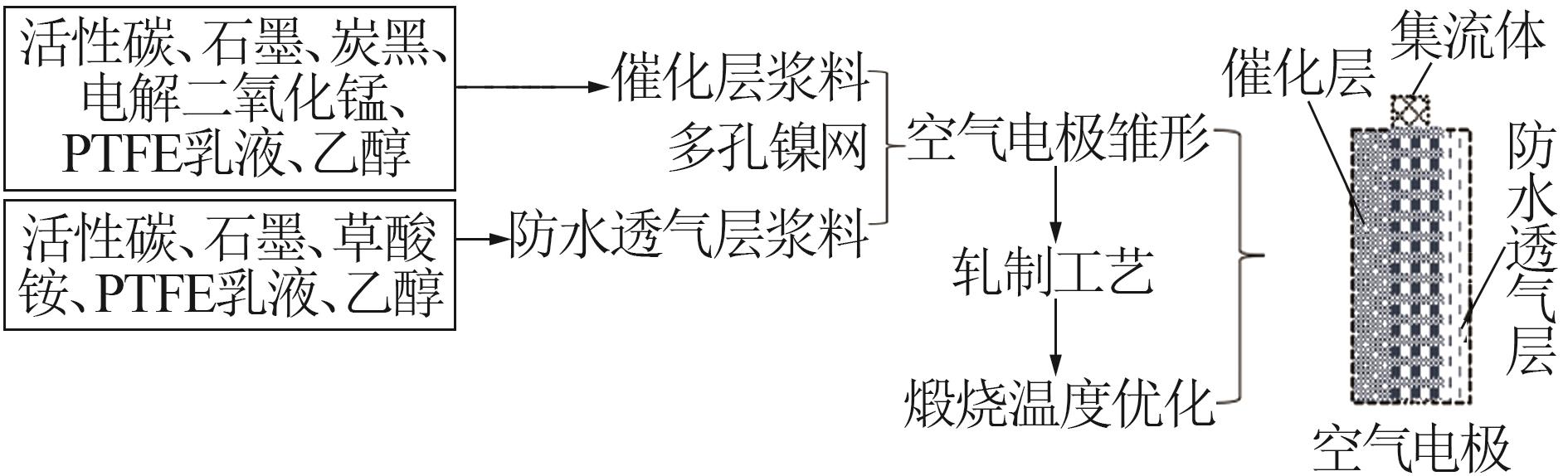

图1

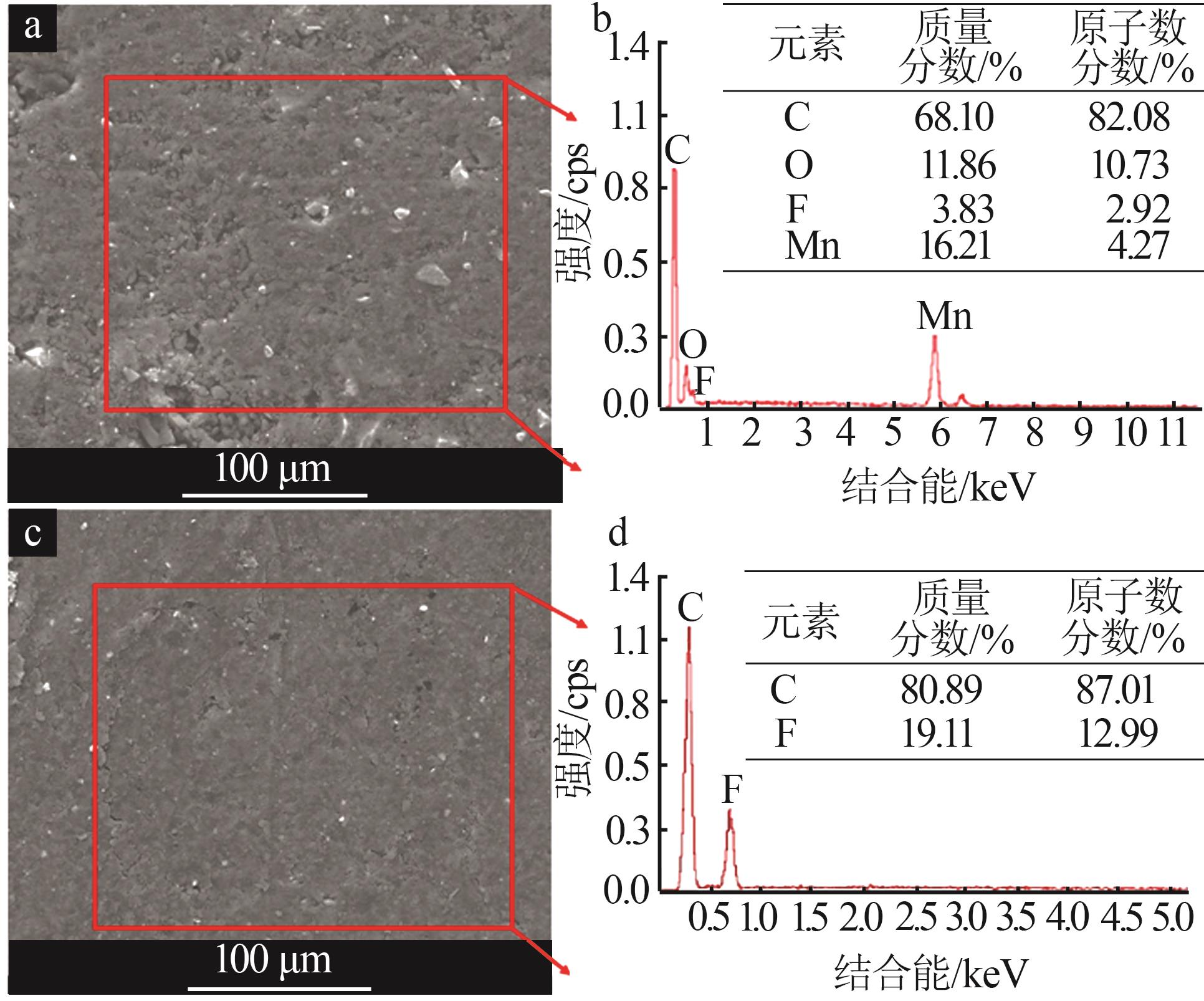

图2

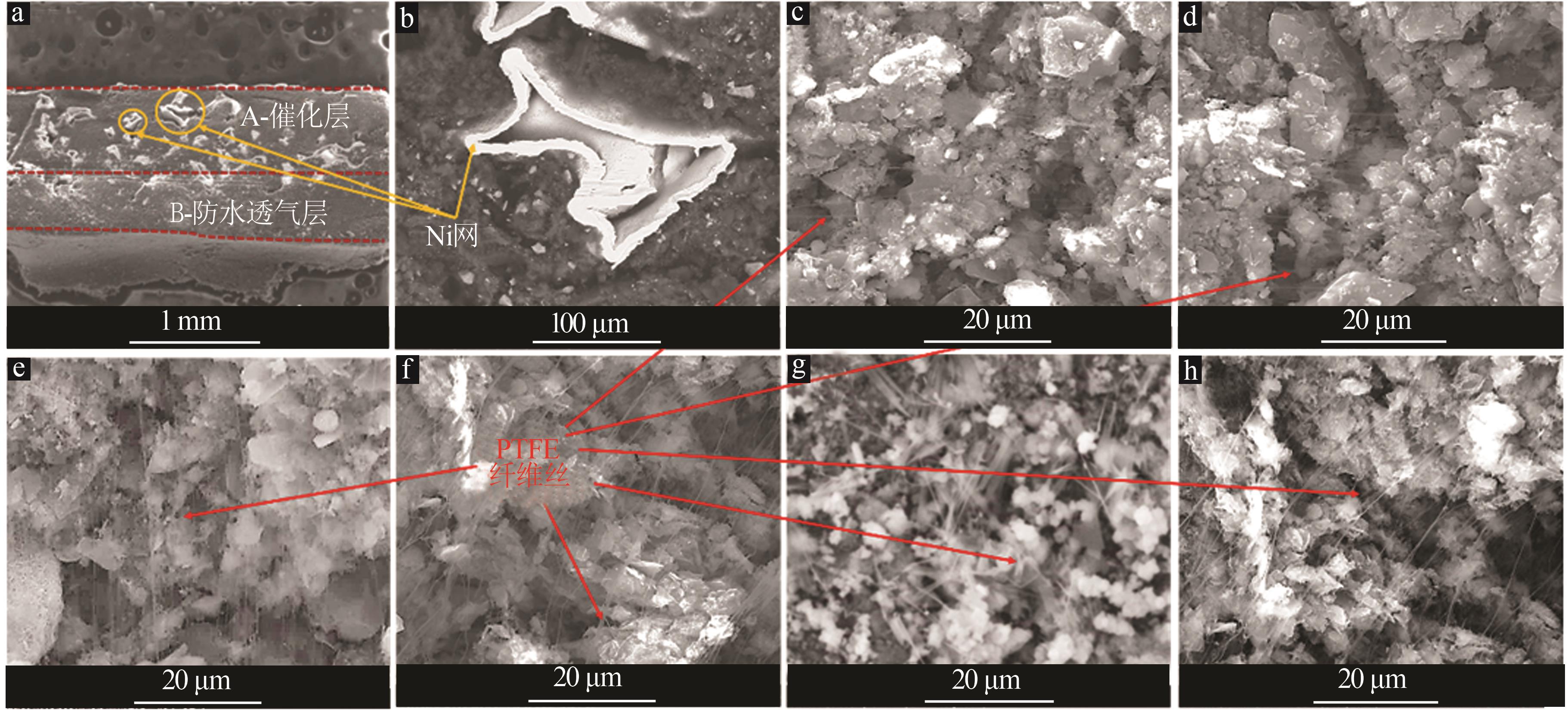

图3

图4

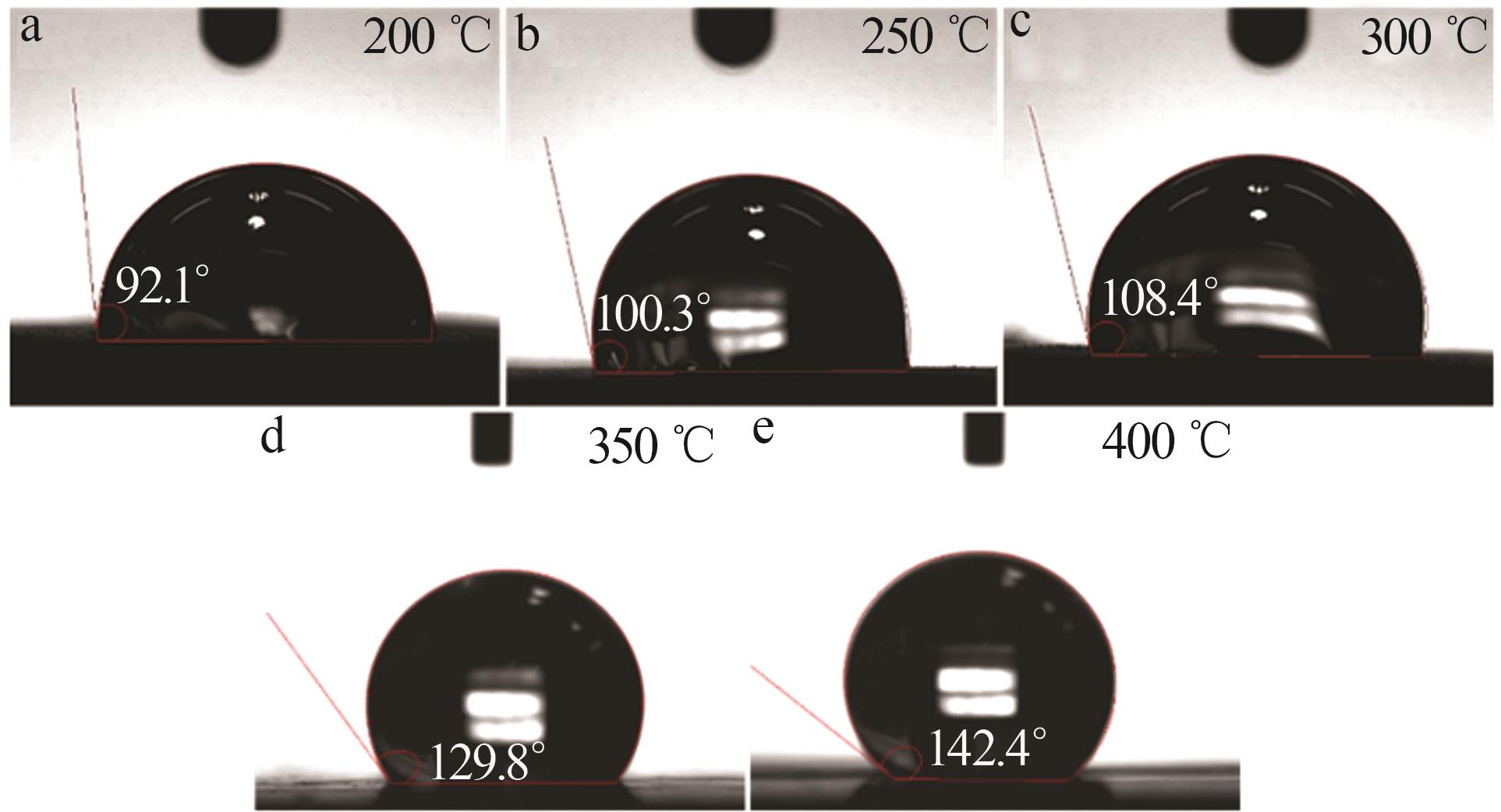

图5

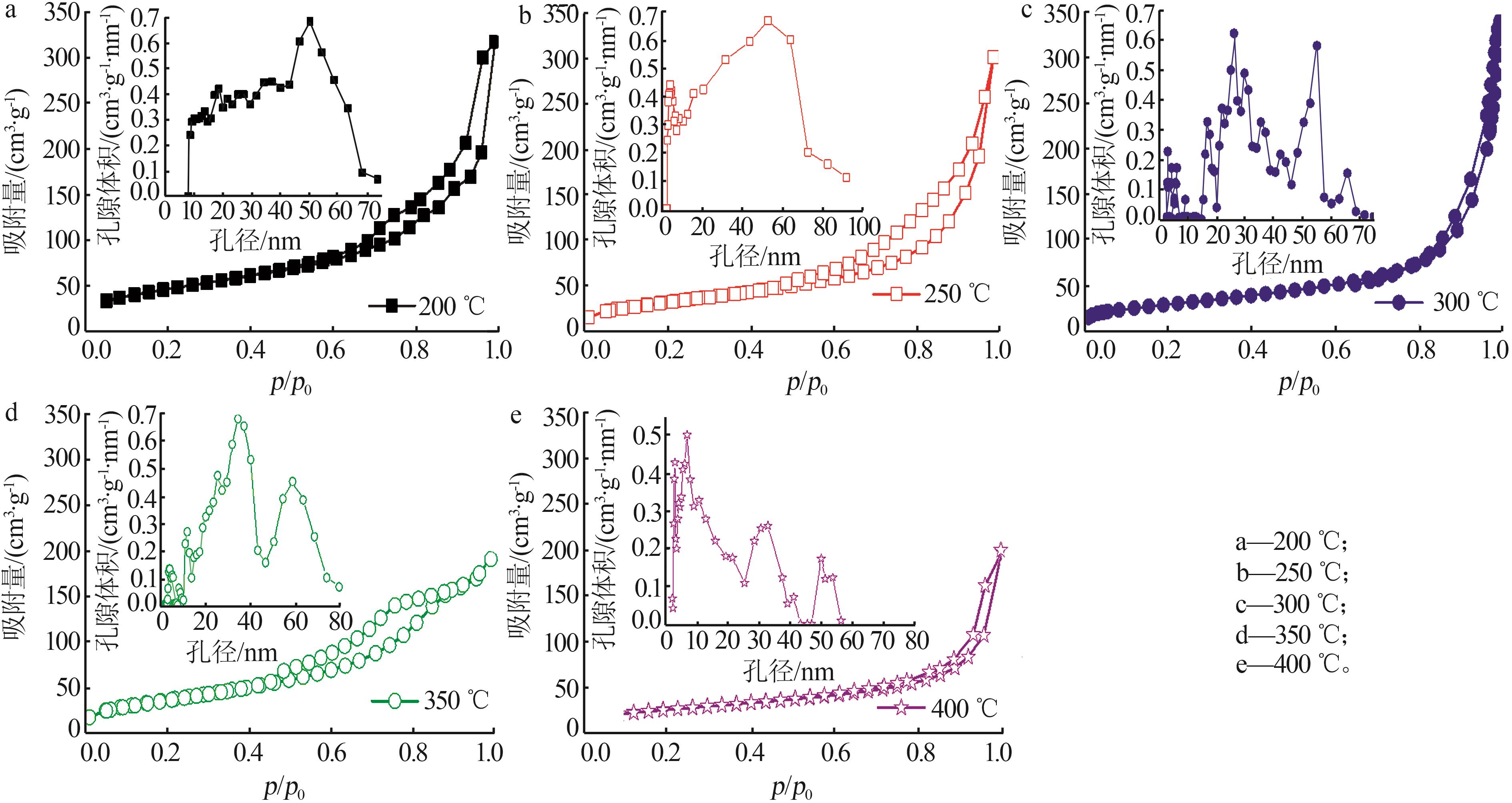

图6

表1

表2

图7

图8

表3

参考文献 16

1	YU Jia， LI Boquan， ZHAO Changxin，et al.Seawater electrolyte-based metal-air batteries：From strategies to applications［J］.Energy & Environmental Science，2020，13（10）：3253-3268.
2	GAO Kun， SHEN Mengxia， DUAN Chao，et al.Co-N-doped directional multichannel PAN/CA-based electrospun carbon nanofibers as high-efficiency bifunctional oxygen electrocatalysts for Zn-air batteries［J］.ACS Sustainable Chemistry & Engineering，2021，9（50）：17068-17077.
3	LIU Hui， YAN Yang， WU Xiaohan，et al.Effects of Al and Sn on microstructure，corrosion behavior and electrochemical performance of Mg-Al-based anodes for magnesium-air batteries［J］.Journal of Alloys and Compounds，2021，859：157755.
4	郝跃辉，成怀刚，钱阿妞.异质结构碳材料的金属空气电池应用研究进展［J］.无机盐工业，2021，53（6）：23-30.
	HAO Yuehui， CHENG Huaigang， QIAN Aniu.Research progress of hetero-structured carbon materials for metal-O₂ batteries applications［J］.Inorganic Chemicals Industry，2021，53（6）：23-30.
5	CHEN Yingjie， LI Wangzu， YAO Yu，et al.Enabling acidic oxygen reduction reaction in a zinc-air battery with bipolar membrane［J］.ACS Applied Materials & Interfaces，2022，14（10）：12257-12263.
6	CHEN Aling， YI Qingfeng， SHENG Kuang，et al.Mesoporous N-P codoped carbon nanosheets as superior cathodic catalysts of neutral metal-air batteries［J］.Langmuir，2021，37（43）：12616-12628.
7	WANG Fangzhou， LI Xianglin， XIE Yinmo，et al.Effects of porous structure on oxygen mass transfer in air cathodes of nonaqueous metal-air batteries：A mini-review［J］.ACS Applied Energy Materials，2022，5（5）：5473-5483.
8	BALAISH M， EIN-ELI Y.The role of air-electrode structure on the incorporation of immiscible PFCs in nonaqueous Li-O₂ batte-ry［J］.ACS Applied Materials & Interfaces，2017，9（11）：9726-9737.
9	张利杰，孙彦民，李贺，等.催化剂涂覆工艺研究进展［J］.无机盐工业，2023，55（2）：19-25.
	ZHANG Lijie， SUN Yanmin， LI He，et al.Research progress of catalyst coating process［J］.Inorganic Chemicals Industry，2023，55（2）：19-25.
10	KANG J H， LEE J， JUNG J W，et al.Lithium-air batteries：Air-breathing challenges and perspective［J］.ACS Nano，2020，14（11）：14549-14578.
11	CHENG Fangyi， CHEN Jun.Metal-air batteries：From oxygen reduction electrochemistry to cathode catalysts［J］.Chemical Society Reviews，2012，41（6）：2172-2192
12	LIU Hui， SONG Juemin， ZHANG Jiaxi，et al.Facile one-pot synthesis of α-MnO₂/CeO₂ nanowires for Mg-air batteries［J］.Journal of the Electrochemical Society，2022，169（9）：090508.
13	栾丽华，苏畅，何琪，等.电极孔隙孔径对锂空气电池传质的影响［J］.电池，2022，52（3）：263-267.
	LUAN Lihua， SU Chang， HE Qi，et al.Effect of electrode pore and pore size on mass transfer of lithium-air battery［J］.Battery Bimonthly，2022，52（3）：263-267.
14	LIU Hui， ZHANG Jiaxi， FANG Hongjie，et al.Synthesis of δ-MnO₂/reduced graphene oxide hybrid in situ and application in Mg-air battery［J］.Journal of the Electrochemical Society，2021，168（8）：080518.
15	李玉杰.空气电极的性能及应用［D］.天津：河北工业大学，2005.
	LI Yujie.Application and performance of the air electrode［D］.Tianjin：Hebei University of Technology，2005.
16	冯燕.铝/空气电池氧电极的研究［D］.长沙：中南大学，2006.
	FENG Yan.Research on oxygen electrode of aluminum/air batte-ry［D］.Changsha：Central South University，2006.

样品	比表面积/ （m²·g^-1）	平均孔径/ nm	孔体积/ （cm³·g^-1）
AR-200	100.86	45.11	0.66
AR-250	98.75	42.36	0.64
AR-300	84.25	39.95	0.59
AR-350	90.81	37.92	0.64
AR-400	64.21	20.78	0.48

煅烧温度/℃	催化层/s				防水透气层/s
煅烧温度/℃	C-1	C-2	C-3	C-4	F-1	F-2	F-3	F-4
200	89	90	96	99	183	185	192	198
250	94	94	99	102	186	195	201	206
300	110	112	110	112	208	210	206	211
350	89	91	93	95	179	172	187	190
400	122	126	124	128	220	225	231	228

煅烧温度/℃	平均电压/V	寿命/ h	容量/ （A·h）	功率密度/ （mW·cm^-2）
200	0.85	12.5	12.00	12.75
250	0.82	21.3	20.50	12.30
300	0.80	35.4	34.00	12.00
350	0.87	39.0	37.40	13.05
400	0.67	17.9	17.18	10.05
