碳化作用对镁质胶凝材料微观结构演变过程的影响

doi:10.19964/j.issn.1006-4990.2021-0546

无机盐工业 ›› 2022, Vol. 54 ›› Issue (6): 61-65.doi: 10.19964/j.issn.1006-4990.2021-0546

碳化作用对镁质胶凝材料微观结构演变过程的影响

常成功^1,^2,³(),文静^2,³,董金美^2,³,郑卫新^2,³,阎峰云¹(),肖学英^2,³()

^1.兰州理工大学，省部共建有色金属先进加工与再利用国家重点实验室，甘肃兰州 730050
^2.中国科学院青海盐湖研究所，中国科学院盐湖资源综合高效重点实验室
^3.青海省盐湖资源化学重点实验室

收稿日期:2021-10-13 出版日期:2022-06-10 发布日期:2022-06-22
作者简介:常成功（1981— ），男，博士研究生，高级工程师，主要从事镁质材料性能方面的研究；E-mail：ccg168@isl.ac.cn。
基金资助:
青海省应用基础研究项目(2021-ZJ-737);青海省重点研发与转化计划项目(2019-GX-165)

Effect of carbonization on evolution process of microstructure of magnesium oxychloride cement

CHANG Chenggong^1,^2,³(),WEN Jing^2,³,DONG Jinmei^2,³,ZHENG Weixin^2,³,YAN Fengyun¹(),XIAO Xueying^2,³()

^1.State Key Laboratory of Advanced Processing and Recycling of Non?ferrous Metals，Lanzhou University of Technology，Lanzhou 730050，China
^2.Key Laboratory of Comprehensive and Highly Efficient Utilization of Salt Lake Resources，Qinghai Institute of Salt Lake，Chinese Academy of Sciences
^3.Key Laboratory of Salt Lake Resources Chemistry of Qinghai Province

Received:2021-10-13 Published:2022-06-10 Online:2022-06-22

摘要/Abstract

摘要：

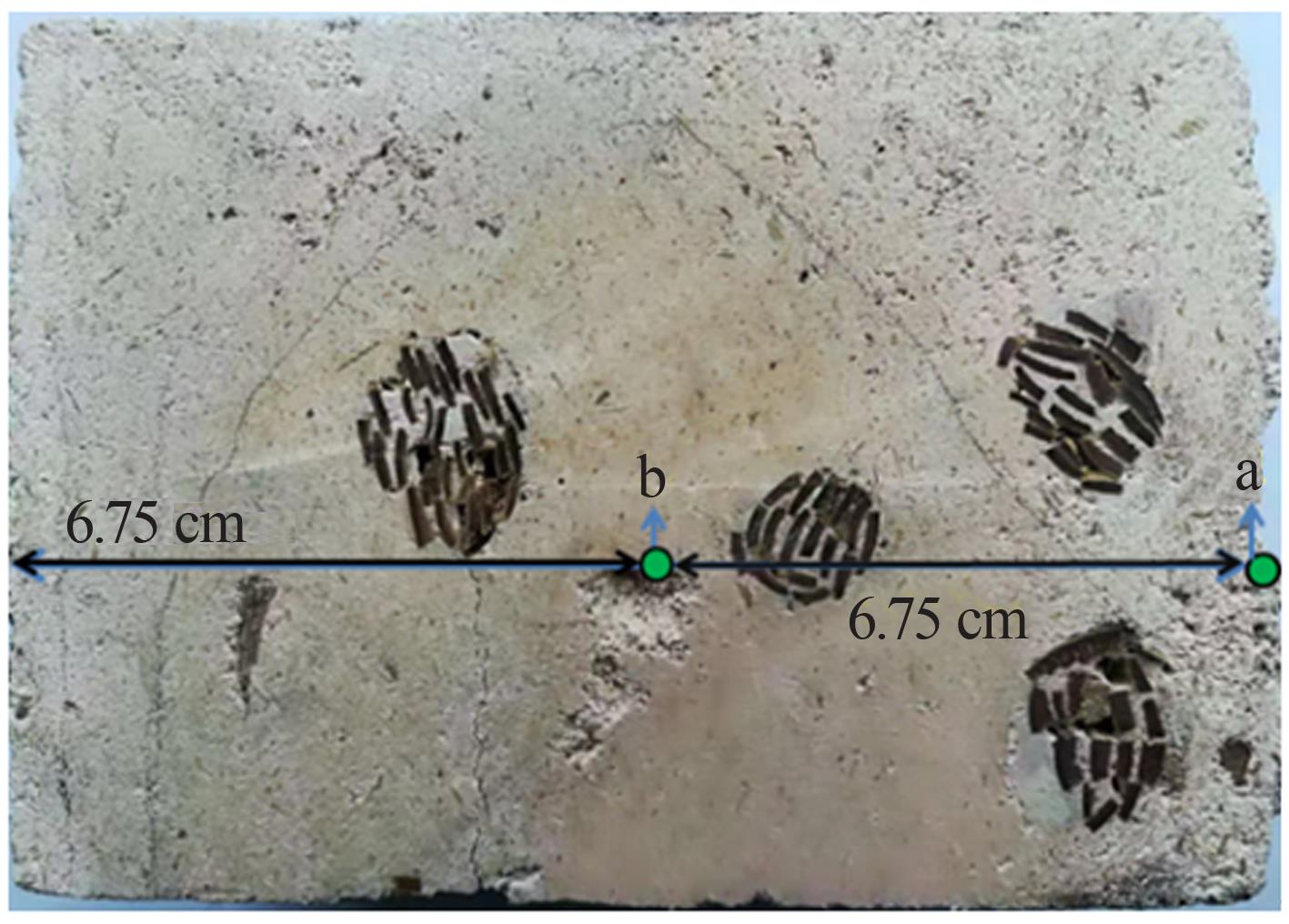

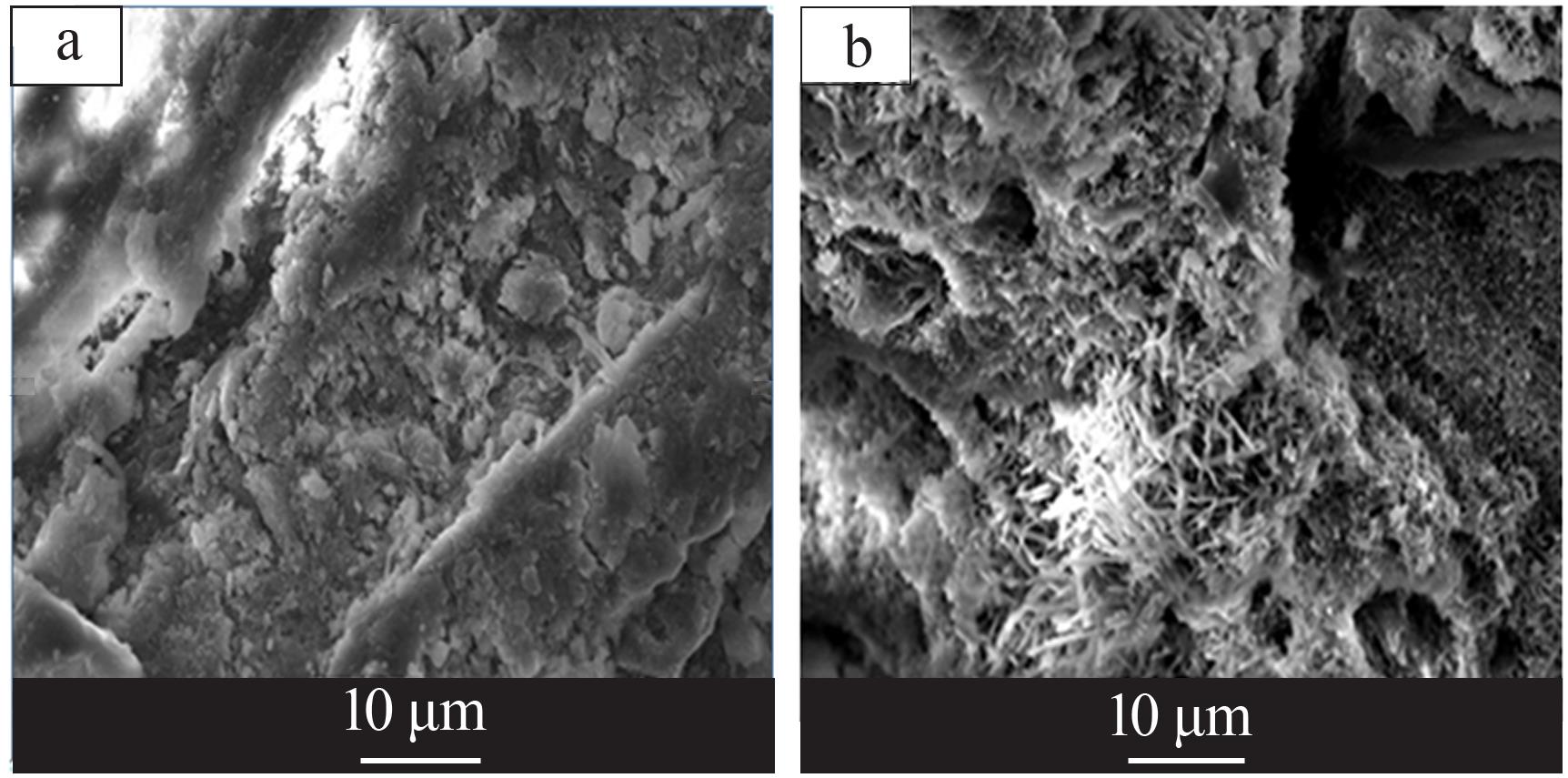

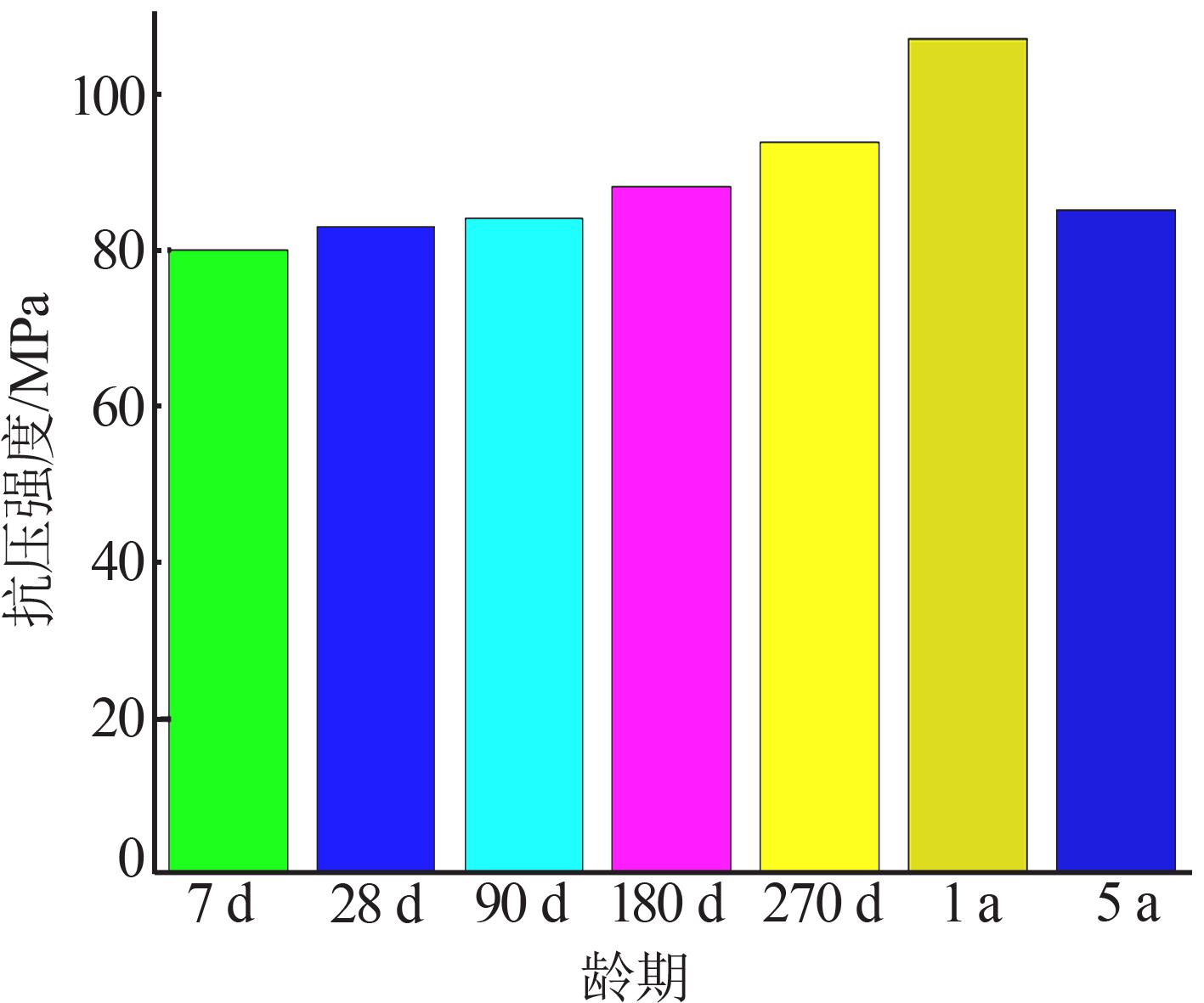

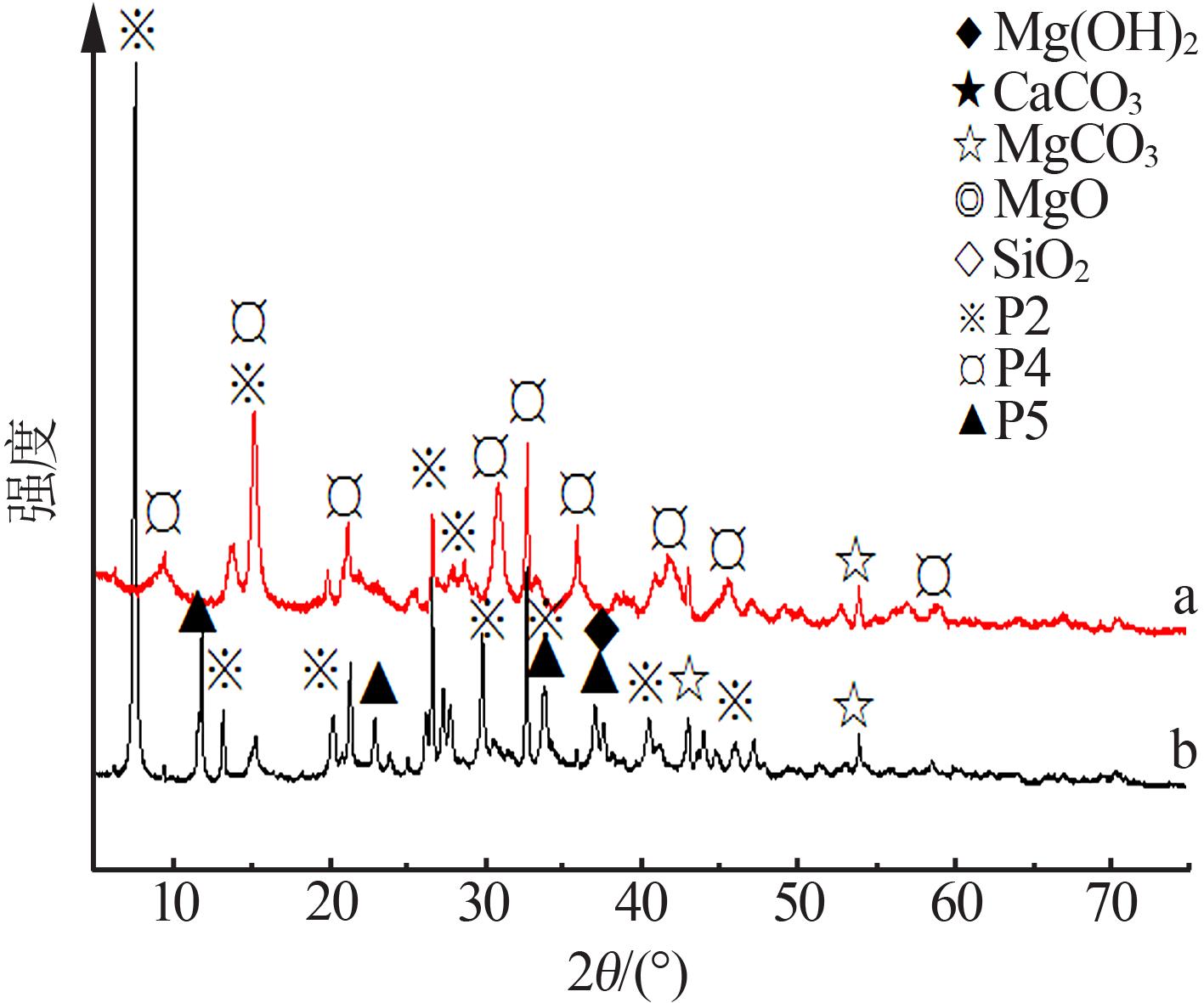

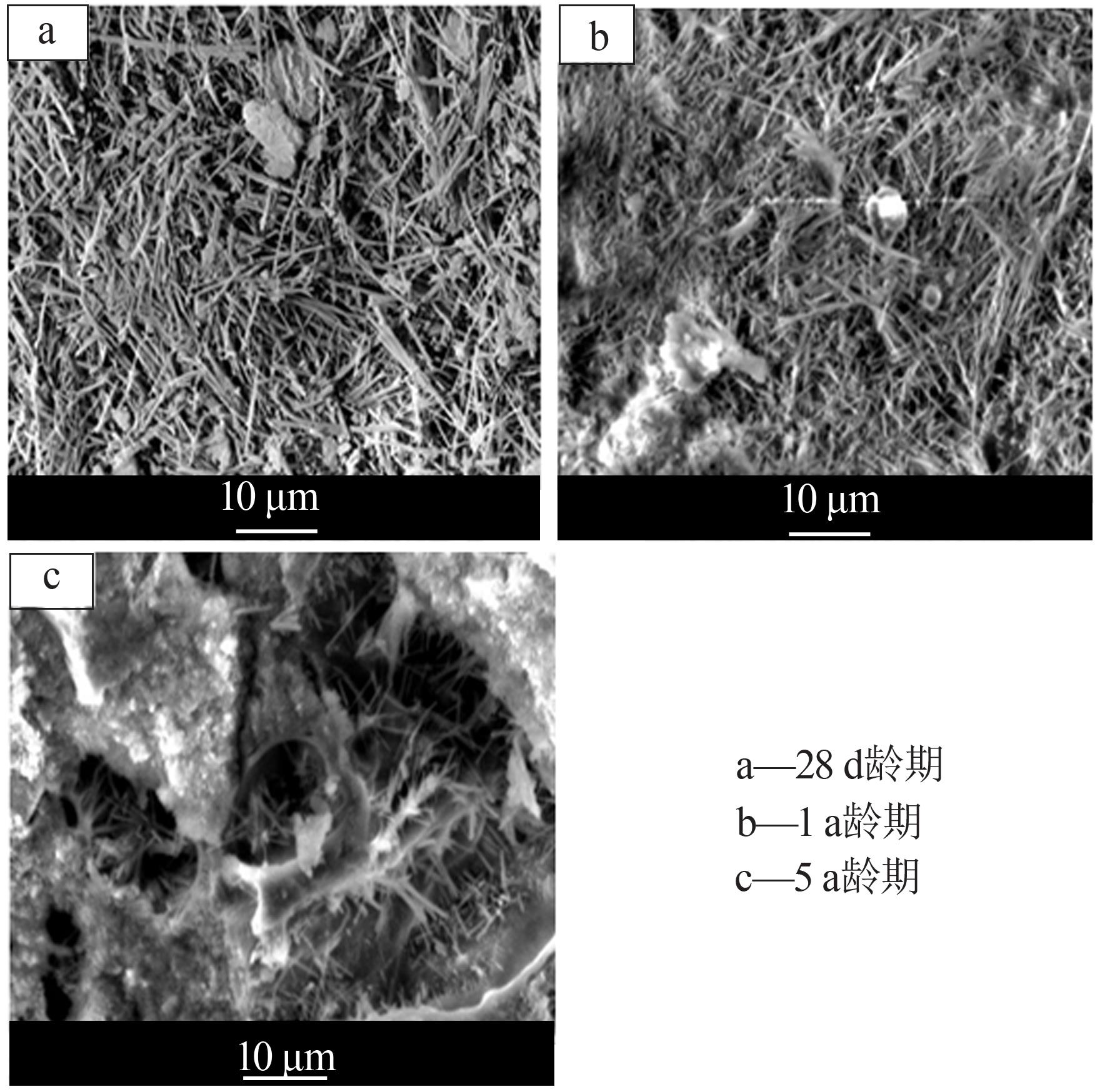

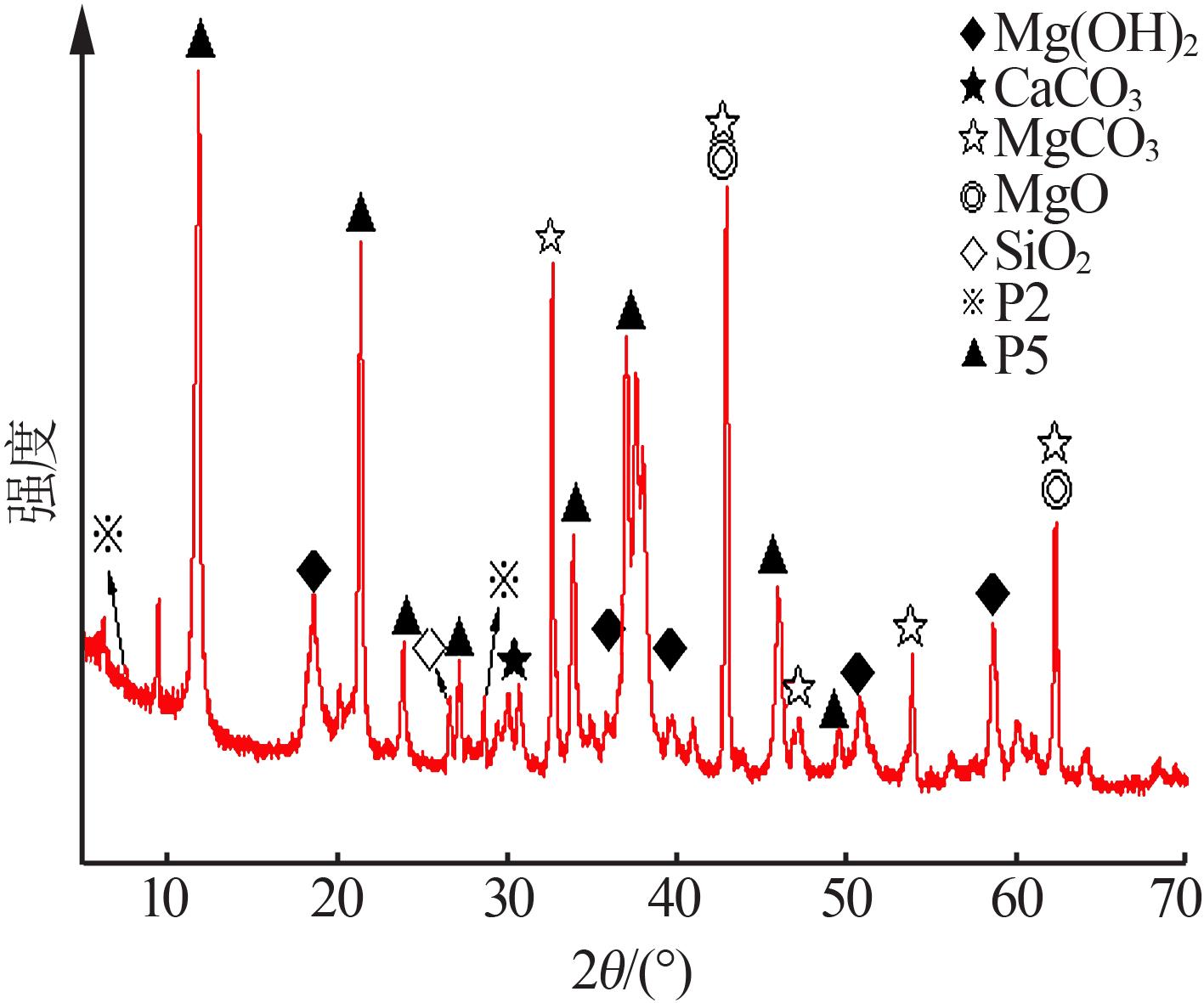

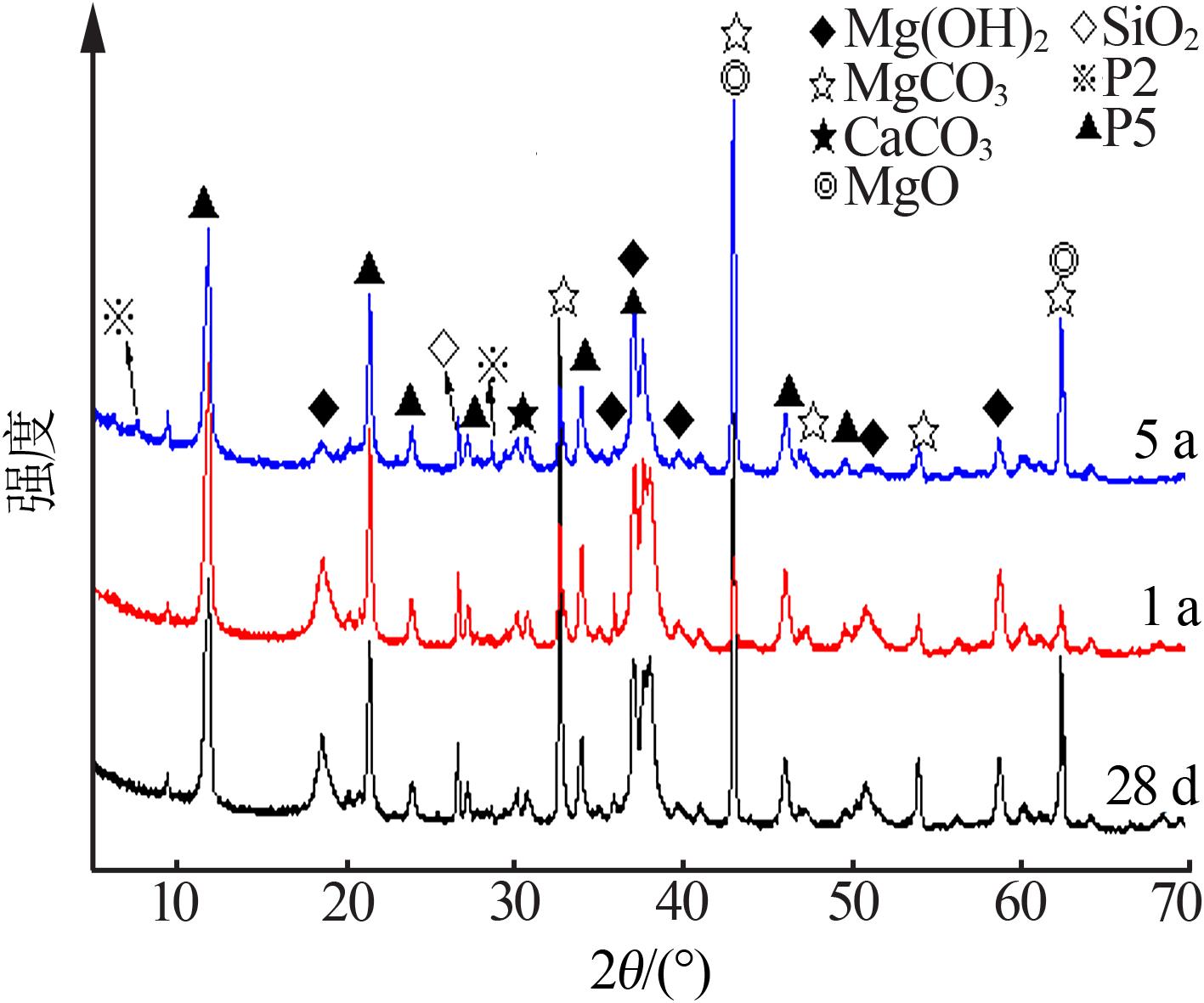

为揭示碳化作用对镁质胶凝材料微观结构演变过程的影响，通过扫描电镜（SEM）、X射线衍射（XRD）和压力试验机，对室内养护5 a龄期的镁质胶凝材料净浆试样和30 a龄期的镁质胶凝材料房梁试样进行分析。结果表明，碳化作用对镁质胶凝材料的微观形貌和物相组成影响较大。空气中的二氧化碳由表及里渗入镁质胶凝材料中，在二氧化碳渗入的过程中引起镁质胶凝材料微观形貌和物相组成的变化。镁质胶凝材料的微观形貌主要由针棒状、多孔状向块状转变，物相由5·1·8［5Mg（OH）₂·MgCl₂·8H₂O］相经2·1·1·6［2MgCO₃·Mg（OH）₂·MgCl₂·6H₂O］相最终转化为稳定的水菱镁矿和菱镁矿。由于碳化作用，镁质胶凝材料5 a龄期的抗压强度相比1 a龄期下降了22.1 MPa。因此，需要采用隔离方法处理镁质胶凝材料，以减少其碳化作用，延长其使用年限。

关键词: 镁质胶凝材料, 碳化作用, 微观形貌, 物相组成

Abstract:

To reveal the effect of carbonization on the evolution process of the microstructure of magnesium oxychloride cement，scanning electron microscope（SEM），X-ray diffraction（XRD） and pressure testing machines were used to analyze the pure slurry and roof beam of magnesium oxychloride cement which were cured for 5 years and 30 years in the indoor environment，respectively.The results showed that carbonization exhibited an obvious influence on the microscopic morphology and phase composition of magnesium oxychloride cement.The CO₂ in the air penetrated into magnesium oxychloride cement from the surface to the inside，resulting in the change of the microscopic morphology and phase composition of magnesium oxychloride cement.The morphology of magnesium oxychloride cement was transformed mainly from needle，porous to block shape，meanwhile its phase composition also changed from 5·1·8［5Mg（OH）₂·MgCl₂·8H₂O］ to 2·1·1·6［2MgCO₃·Mg（OH）₂·MgCl₂·6H₂O］ phase，and finally to the stable hydromagnesite and magnesite.Owing to carbonization，the compressive strength of magnesium oxychloride cement cured for 5 years decreased by 22.1 MPa compared with that maintained for 1 year.Therefore，it was necessary to use an isolation method to treat magnesium oxychloride cement to reduce carbonization and extend its service life.

Key words: magnesium oxychloride cement, carbonation, microscopic morphology, phase composition

中图分类号:

TQ132.2

常成功,文静,董金美,郑卫新,阎峰云,肖学英. 碳化作用对镁质胶凝材料微观结构演变过程的影响[J]. 无机盐工业, 2022, 54(6): 61-65.

CHANG Chenggong,WEN Jing,DONG Jinmei,ZHENG Weixin,YAN Fengyun,XIAO Xueying. Effect of carbonization on evolution process of microstructure of magnesium oxychloride cement[J]. Inorganic Chemicals Industry, 2022, 54(6): 61-65.

图/表 9

表1

表2

图1

图2

图3

图4

图5

图6

图7

参考文献 16

1	CHANG Chenggong， DONG Jinmei， XIAO Xueying，et al.Long⁃term mechanical properties and micro mechanism of magnesium oxychloride cement concrete［J］.Advances in Cement Research，2020，32（8）：371-378.
2	中国科学院青海盐湖研究所.中国科学院盐湖研究六十年［M］.北京：科学出版社，2015.
	Qinghai Institute of Salt Lakes，Chinese Academy of Sciences.Sixty years of research on salt lakes by the Chinese Academy of Sciences［M］.Beijing：Science Press，2015.
3	岳涛，朱黎霞，杨荣榛，等.无机镁盐晶须的应用研究进展［J］.无机盐工业，2003，35（4）：11-13.
	YUE Tao， ZHU Lixia， YANG Rongzhen，et al.Advances in the application of inorganic magnesium salt whiskers［J］.Inorganic Che⁃
	Industry micals，2003，35（4）：11-13.
4	LI Ke， WANG Yuansheng， YAO Nina，et al.Recent progress of magnesium oxychloride cement：Manufacture，curing，structure and performance［J］.Construction and Building Materials，2020，255.Doi：10.1016/j.conbuildmat.2020.119381 .
5	GUO Yingying， ZHANG Yixia，SOE K，et al.Recent development in magnesium oxychloride cement［J］.Structural Concrete，2018，19（5）：1290-1300.
6	杨红健，马学景，何豫基，等.氧化钙对氯氧镁水泥低温凝结性能的影响［J］.无机盐工业，2015，47（4）：33-35.
	YANG Hongjian， MA Xuejing， HE Yuji，et al.Effect of CaO on ma⁃
	gnesium oxychloride cement setting performance at low temperature［J］.Inorganic Chemicals Industry，2015，47（4）：33-35.
7	CHEN Xiaoyang， ZHANG Tingting， BI Wanli，et al.Effect of tartaric acid and phosphoric acid on the water resistance of magnesium oxychloride（MOC） cement［J］.Construction and Building Ma⁃ terials，2019，213：528-536.
8	HE Pingping， POON C S， TSANG D C W.Comparison of glass po⁃
	wder and pulverized fuel ash for improving the water resistance of magnesium oxychloride cement［J］.Cement and Concrete Composites，2018，86：98-109.
9	HUANG Tingjie， YUAN Qiang， DENG Dehua.The role of phosphoric acid in improving the strength of magnesium oxychloride cement pastes with large molar ratios of H₂O/MgCl₂ ［J］.Cement and Concrete Composites，2019，97：379-386.
10	HE Pingping， POON C S， TSANG D C W.Using incinerated sewage sludge ash to improve the water resistance of magnesium oxychloride cement（MOC）［J］.Construction and Building Materials，2017，147：519-524.
11	YU Kequan， GUO Yingying， ZHANG Y X，et al.Magnesium oxychloride cement⁃based strain⁃hardening cementitious composite：Mechanical property and water resistance［J］.Construction and Building Materials，2020，261.Doi：10.1016/j.conbuildmat.2020 .
	119970.
12	GUO Yingying， ZHANG Yixia，SOE K，et al.Effect of fly ash on mechanical properties of magnesium oxychloride cement under water attack［J］.Structural Concrete，2020，21（3）：1181-1199.
13	HE Pingping， POON C S， TSANG D C W.Effect of pulverized fuel ash and CO₂ curing on the water resistance of magnesium oxy⁃
	chloride cement（MOC）［J］.Cement and Concrete Research，2017， 97：115-122.
14	GÓCHEZ R， VREELAND T， WAMBAUGH J，et al.Conversion of magnesium oxychloride to chlorartinite and resulting increased
	water resistance［J］.Materials Letters，2017，207：1-3.
15	POWER I M， DIPPLE G M， FRANCIS P S.Assessing the carbon sequestration potential of magnesium oxychloride cement building materials［J］.Cement and Concrete Composites，2017，78：97-107.
16	张振禹，戴长禄，张铨昌，等.相5和相3的形成机理研究［J］.中国科学：B辑，1991，21（1）：82-89.
	ZHANG Zhenyu， DAI Changlu， ZHANG Quanchang，et al.Study on formation mechanism of phase 5 and phase 3［J］.Science in China：SerB，1991，21（1）：82-89.

化学成分	质量分数/%	化学成分	质量分数/%
MgCl₂	44.90	KCl	0.01
NaCl	0.13	CaCl₂	0.03
MgSO₄	0.06	水不溶物	0.27

化学成分	质量分数/%	化学成分	质量分数/%
MgO	69.52	游离CaO	0.38
MgCO₃	19.80	酸不溶物	8.41
CaCO₃	1.34

[1]	彭卫锋, 施卫. Co替代Ni对汽车电池用La_0.8Mg_0.2Ni_3.8-_x Co _x 储氢合金电化学性能的影响[J]. 无机盐工业, 2024, 56(11): 65-71.
[2]	于红超, 张梦萌, 金天翔. 磷酸银光催化材料的微观形貌及晶面效应研究进展[J]. 无机盐工业, 2023, 55(8): 13-20.
[3]	王丹净,李景魁. 封闭处理对建筑结构钢锌系磷酸盐转化膜性能的影响[J]. 无机盐工业, 2021, 53(10): 92-97.
[4]	李三喜, 宋德智, 张文政, 王趱, 李天生. 制备工艺对溶胶-凝胶法制备BeFeO3薄膜的影响[J]. 无机盐工业, 2016, 48(8): 43-.
[5]	宁霞蕊, 査五生, 张丽, 贾永灿. 固相反应法制备超细氧化铈的球磨工艺优化研究[J]. 无机盐工业, 2012, 44(8): 25-.
[6]	刘树信, 王海滨. 稀土镧添加氧化锆的合成与物相分析研究[J]. 无机盐工业, 2011, 43(12): 26-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

碳化作用对镁质胶凝材料微观结构演变过程的影响

Effect of carbonization on evolution process of microstructure of magnesium oxychloride cement

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 16

相关文章 6

Metrics

本文评价

推荐阅读 0

首 页

碳化作用对镁质胶凝材料微观结构演变过程的影响

Effect of carbonization on evolution process of microstructure of magnesium oxychloride cement

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
