磷化铁对磷酸铁锂电化学性能的影响探究

doi:10.19964/j.issn.1006-4990.2023-0349

摘要/Abstract

摘要：

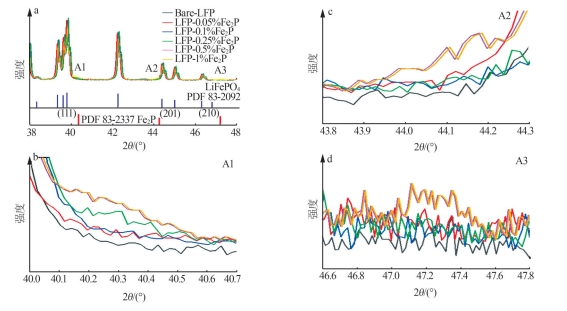

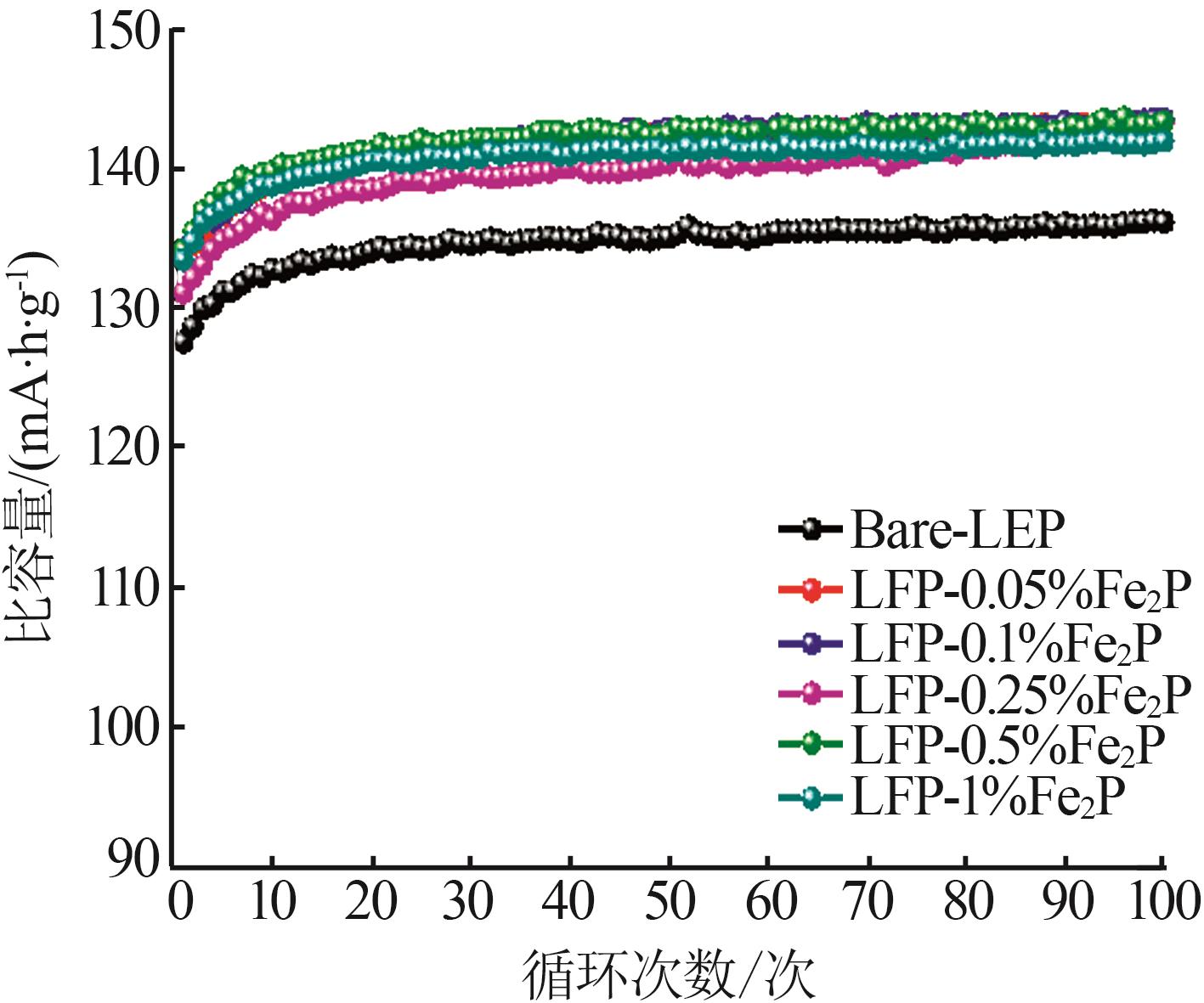

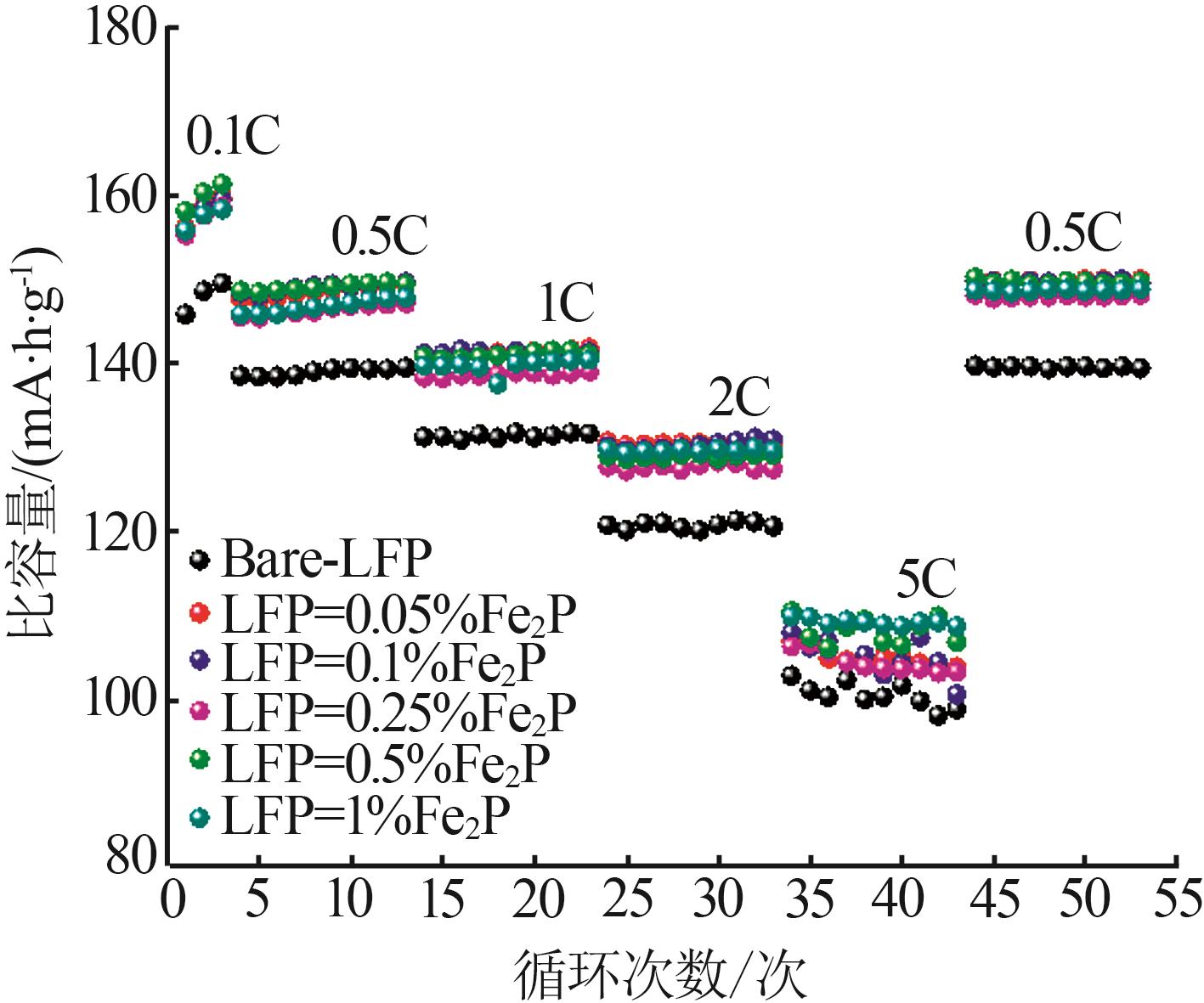

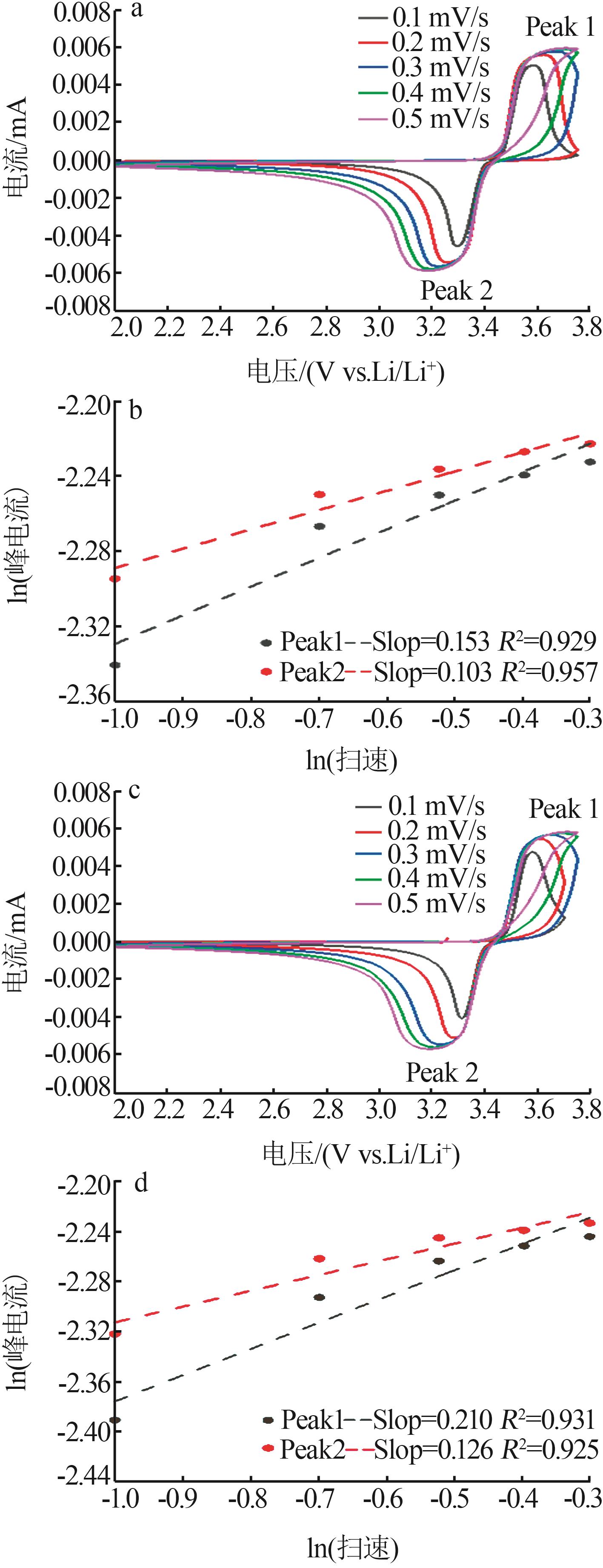

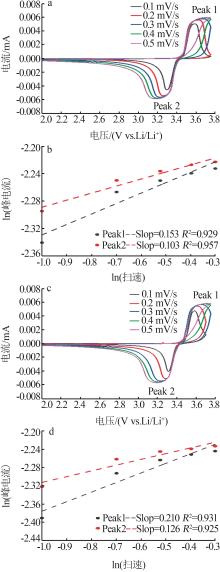

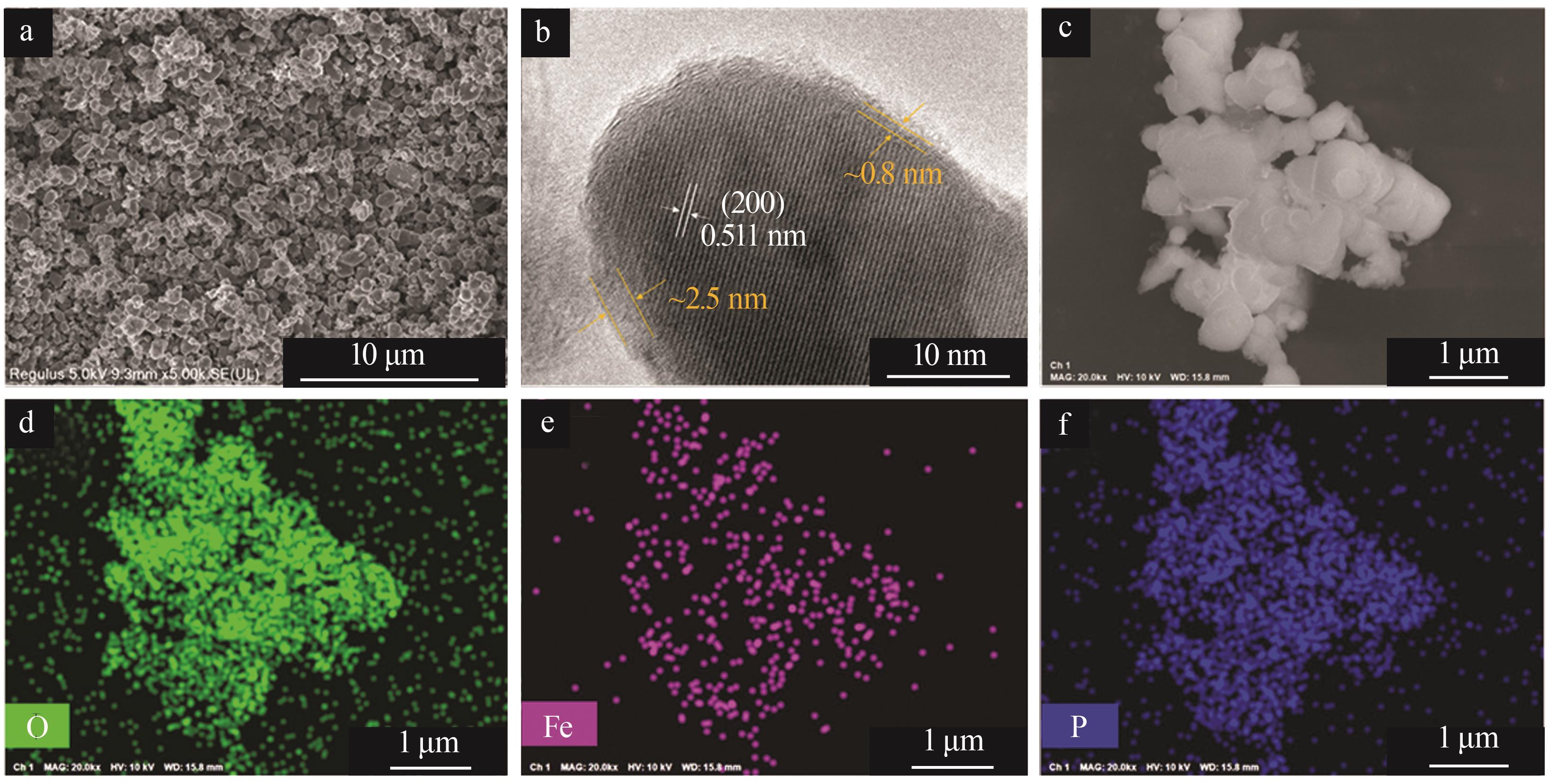

磷化铁（Fe₂P）作为磷酸铁锂生成过程中常见的副产物，其对磷酸铁锂（LiFePO₄，LFP）电化学性能的影响到目前为止研究地还不够深入。通过球磨法在LFP中掺入不同比例的Fe₂P来探究其对LFP正极材料电化学性能的影响。结果表明：在掺入Fe₂P后，LFP材料的晶体结构无明显变化，颗粒形貌规整度较高，各主要元素分布均匀，并且LFP材料的离子电导率和电子电导率得到了不同程度的提升；尤其是当Fe₂P掺入量为0.5%（质量分数）时，在0.1C和0.5C倍率下首次放电比容量分别达到了158.2、148.5 mA·h/g，相比纯LFP分别提升了8.90%和7.2%；CV曲线中的氧化还原峰电位差值（ΔE）仅为0.264 V，说明Fe₂P的引入有利于改善LFP材料的极化，且前3次CV曲线的重合度高，表明材料具有高度的可逆性；电荷转移电阻（R_ct）仅为41.56 Ω，相比纯LFP降低了76.49%；锂离子扩散系数为8.20×10^-9 cm²/s，相比纯LFP提升了89.4%，同时对倍率性能和循环性能的改善效果显著。

关键词: 磷酸铁锂, 磷化铁, 阻抗, 锂离子扩散系数, 电化学性能

Abstract:

Fe₂P is a common by-product during the generation of lithium iron phosphate（LiFePO₄，LFP），and its effect on the electrochemical performance of LFP has not been thoroughly studied so far.The effect of adding different proportions of Fe₂P into LFP by ball milling method on the electrochemical performance of LFP cathode materials was explored.The results showed that after doping Fe₂P，the crystal structure of LFP material remained unchanged，the particle morphology was highly organized，and the distribution of major elements was uniform.Additionally，the ion and electron conductivity of LFP material were improved to varying degrees.Especially，when the Fe₂P doping amount was 0.5%（mass fraction），the first discharge specific capacity reached 158.2 mA·h/g and 148.5 mA·h/g at 0.1C and 0.5C magnification，which were 8.90% and 7.2% higher than pure LFP，respectively.The difference in redox peak potential in CV curve（ΔE） was only 0.264 V，indicating that the introduction of Fe₂P was beneficial for improving the polarization of LFP materials，and the high overlap of the first three CV curves indicated that the material had a high degree of reversibility.The charge transfer resistance（R_ct） was only 41.56 Ω，which was 76.49% lower than pure LFP.The diffusion coefficient of lithium ions was 8.20×10^-9cm²/s，which was 89.4% higher than pure LFP.At the same time，the improvement on rate capability and cycling performance was significant.

Key words: LiFePO₄, Fe₂P, EIS, Li diffusion coefficient, electrochemical performance

中图分类号:

TQ126.3

屈恋, 李越珠, 李铭雅, 王昭沛, 陈燕玉, 李意能. 磷化铁对磷酸铁锂电化学性能的影响探究[J]. 无机盐工业, 2023, 55(12): 88-94.

QU Lian, LI Yuezhu, LI Mingya, WANG Zhaopei, CHEN Yanyu, LI Yineng. Study on effect of Fe₂P on electrochemical performance of LiFePO₄[J]. Inorganic Chemicals Industry, 2023, 55(12): 88-94.

图/表 11

图1

图2

图3

表1

图4

表2

图5

表3

图6

图7

图8

参考文献 14

1	赵元元，陈海峰，刘云云，等. 锰系锂离子筛的制备与改性的研究进展［J］. 无机盐工业， 2022， 54（2）：21-29.
	ZHAO Yuanyuan， CHEN Haifeng， LIU Yunyun， et al. Research progress on preparation and modification of manganese based lithium ion sieve［J］. Inorganic Chemicals Industry， 2022， 54（2）：21-29.
2	潘晓晓，庄树新，孙雨晴，等. 动力型磷酸铁锂正极材料改性的研究进展［J］. 无机盐工业， 2023， 55（6）：18-26.
	PAN Xiaoxiao， ZHUANG Shuxin， SUN Yuqing， et al. Research progress of modified-LiFePO₄ as cathode materials for lithium ion batteries［J］. Inorganic Chemicals Industry， 2023， 55（6）：18-26.
3	GUO Bangjun， LIU Chenghao， GAO Yizhao， et al. A combining electrochemical model for LiFePO₄-graphite lithium-ion battery considering cathode heterogeneous solid phase phenomenon［J］. International Journal of Energy Research， 2022， 46（11）：15231-15243.
4	KULKA A， REDEL K， MOLENDA J. Platelet-shape LiFePO₄/Fe₂P/C composite material as a high-rate positive electrode for Li-ion batteries［J］. Solid State Ionics， 2019， 335：113-120.
5	王强，曾晖，王康平. 磷酸铁锂烧结工艺对磷化铁生成的影响［J］. 电池， 2015， 45（4）：209-211.
	WANG Qiang， ZENG Hui， WANG Kangping. Effects of lithium iron phosphate calcination condition to formation of iron phosphorus［J］. Battery Bimonthly， 2015， 45（4）：209-211.
6	RAHMAN M M， WANG Jiazhao， ZENG Rong， et al. LiFePO₄-Fe₂P-C composite cathode：An environmentally friendly promising electrode material for lithium-ion battery［J］. Journal of Power Sources， 2012， 206：259-266.
7	KONAROVA M， TANIGUCHI I. Physical and electrochemical properties of LiFePO₄ nanoparticles synthesized by a combination of spray pyrolysis with wet ball-milling［J］. Journal of Power Sour- ces， 2009， 194（2）：1029-1035.
8	LI Zhaojin， YANG Jinxing， GUANG Tianjia， et al. Controlled hydrothermal/solvothermal synthesis of high-performance LiFePO₄ for Li-ion batteries［J］. Small Methods， 2021， 5（6）： e2100193.
9	WANG Juan， ZHANG Shuang， SHAO Zhongbao， et al. Performance of Fe₂P/LiFePO₄/C composites synthesized by a novel and facile method［J］. Russian Journal of Physical Chemistry A， 2020， 94（13）：2710-2714.
10	LIU Zhihua， ZHANG Ronglan， XU Feifei， et al. Structure and electrochemical performance of LiFePO₄ cathode materials modified with carbon coating and metal doping［J］. Journal of Solid State Electrochemistry， 2022， 26（8）：1655-1665.
11	LIU Yang， QI Cai， CAI Dandan， et al. TaC-modified LiFePO₄/C composite as cathode material for high-performance lithium-ion batteries［J］. Ionics， 2023， 29（6）：2191-2198.
12	SUN Ruimin， LIU Sijie， WEI Qiulong， et al. Mesoporous NiS₂ nanospheres anode with pseudocapacitance for high-rate and long-life sodium-ion battery［J］. Small， 2017， 13（39）：1701744.
13	LI Yin， WANG Li， ZHANG Keyu， et al. High performance of LiFePO₄ with nitrogen and phosphorus dual-doped carbon layer for lithium-ion batteries［J］. Journal of Alloys and Compounds， 2022， 890：161617.
14	PENG Jiawu， HONG Xiaoting， ZHOU Qiongxiang， et al. Novel synthesis of 3D mesoporous FePO₄ from electroflocculation of iron filings as a precursor of high-performance LiFePO₄/C cathode for lithium-ion batteries［J］. ACS Omega， 2023， 8（14）：12707-12715.

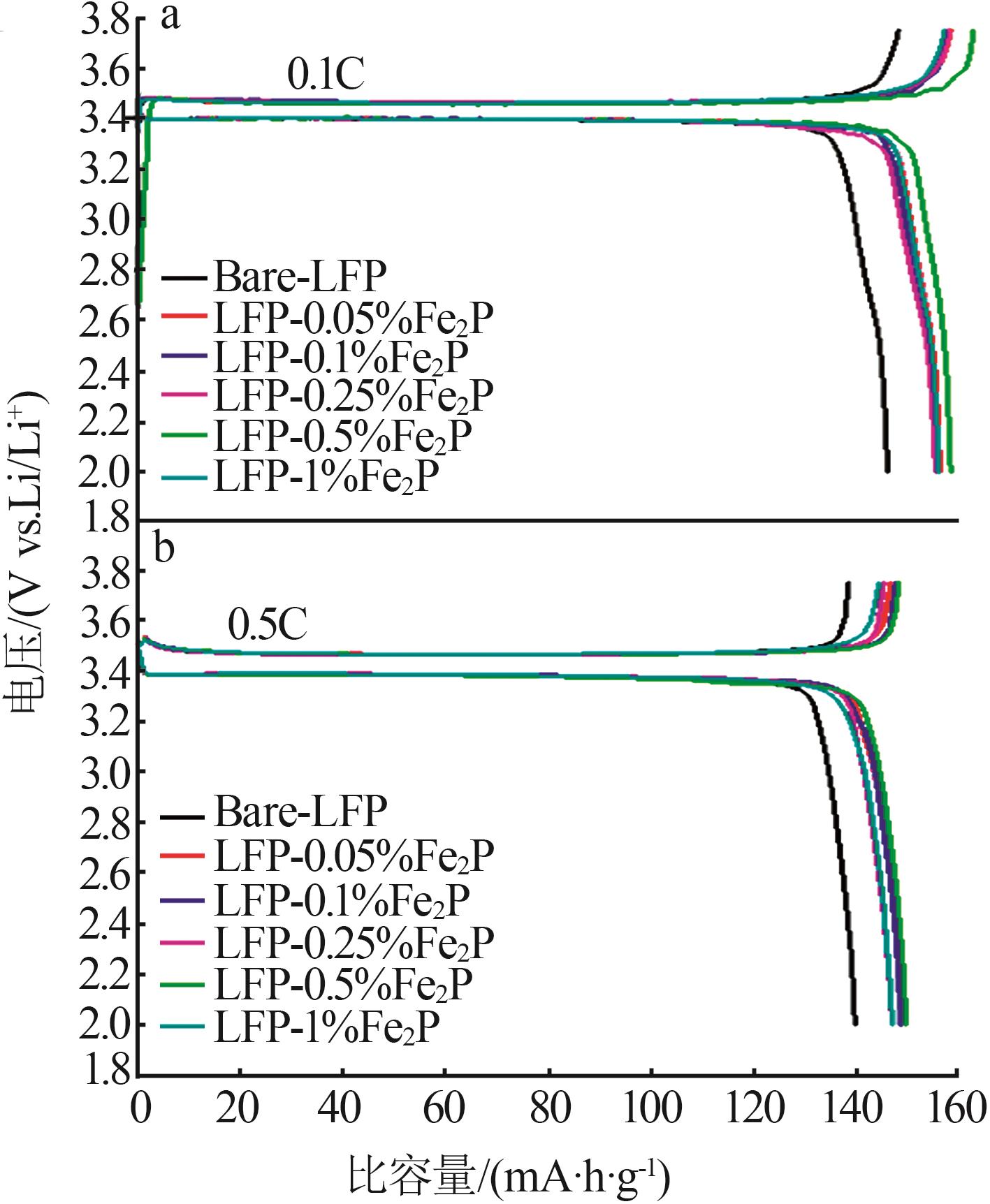

样品	0.1C放电比容量/ （mA·h·g^-1）	0.1C首次库伦效率/ %	0.5C放电比容量/（mA·h·g^-1）	0.5C首次库伦效率/ %
Bare-LFP	145.9	97.6	138.5	99.8
LFP-0.05%Fe₂P	156.2	95.9	147.4	99.6
LFP-0.1%Fe₂P	155.9	98.1	148.1	99.7
LFP-0.25%Fe₂P	155.3	97.4	145.5	99.7
LFP-0.5%Fe₂P	158.2	96.6	148.5	99.6
LFP-1%Fe₂P	155.9	98.4	145.9	99.8

样品	氧化峰电位 E_o/V	还原峰电位 E_p/V	电位差 ΔE/V
Bare-LFP	3.583	3.295	0.288
LFP-0.05%Fe₂P	3.616	3.299	0.317
LFP-0.1%Fe₂P	3.614	3.302	0.312
LFP-0.25%Fe₂P	3.626	3.299	0.327
LFP-0.5%Fe₂P	3.562	3.298	0.264
LFP-1%Fe₂P	3.636	3.292	0.344

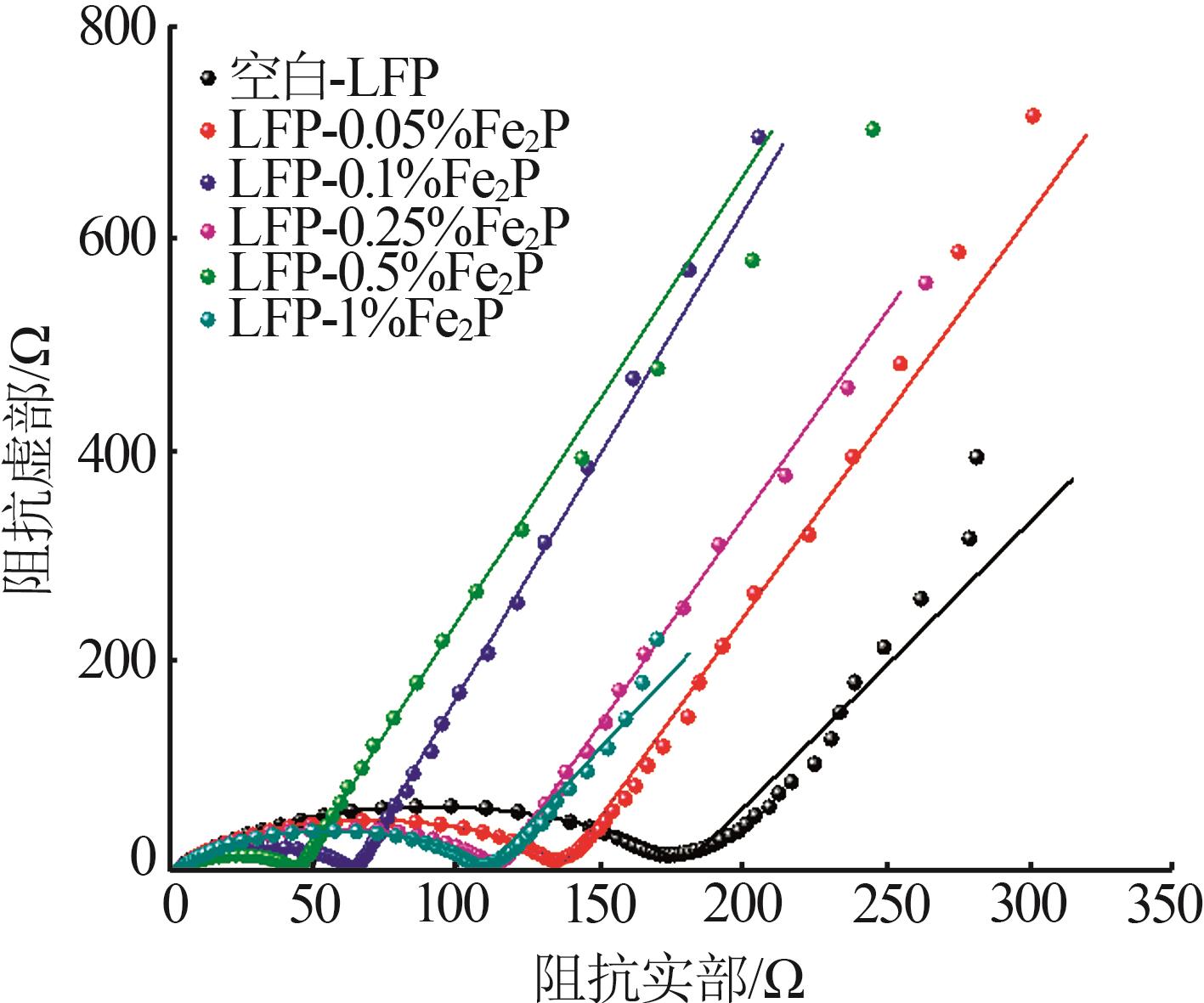

样品	R_s/Ω	R_ct/Ω
Bare-LFP	2.22	176.81
LFP-0.05%Fe₂P	2.41	135.03
LFP-0.1%Fe₂P	2.34	61.69
LFP-0.25%Fe₂P	2.54	112.11
LFP-0.5%Fe₂P	2.56	41.56
LFP-1%Fe₂P	1.74	107.24
