电解锰渣对熟石灰-矿渣体系硫酸盐激发性能研究

doi:10.19964/j.issn.1006-4990.2024-0153

摘要/Abstract

摘要：

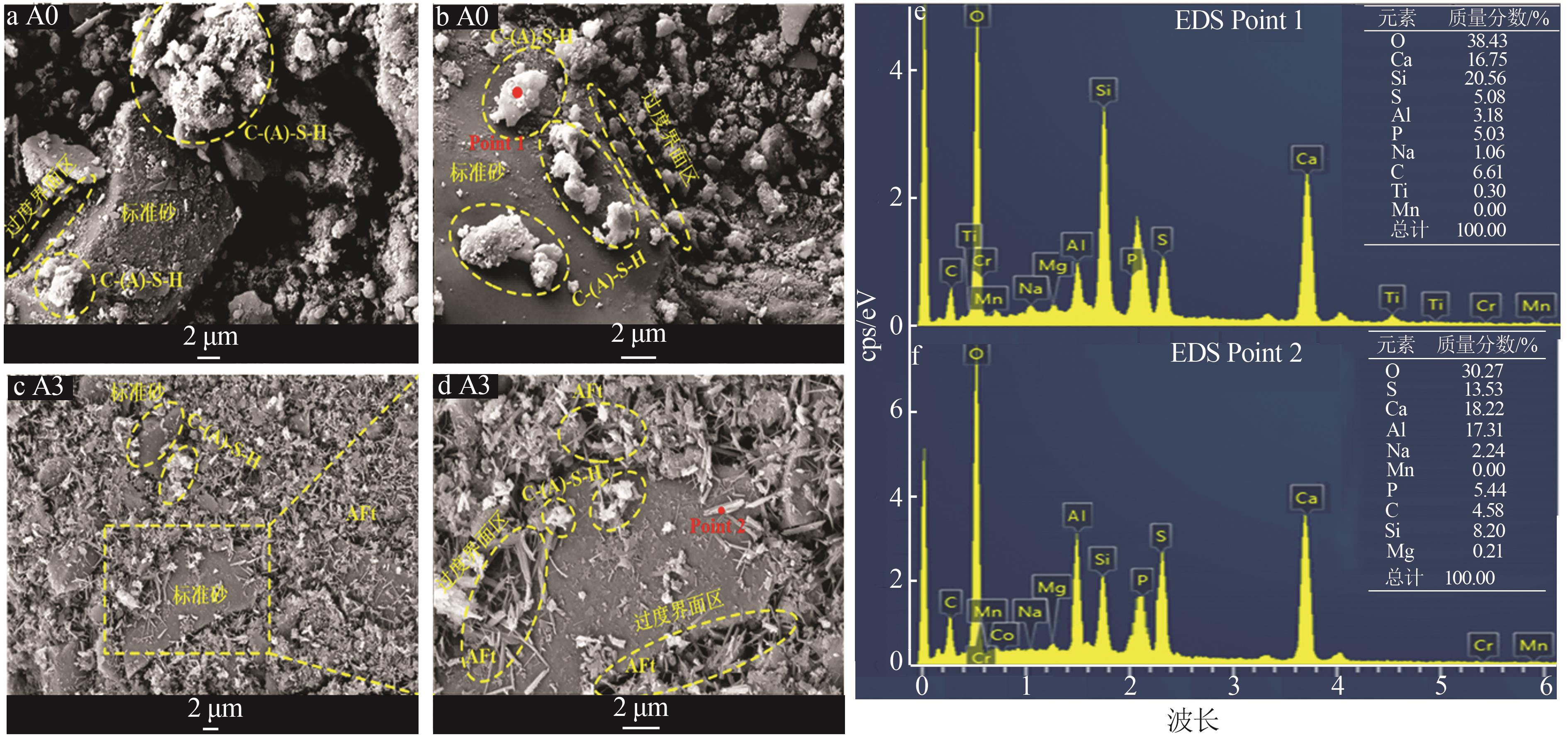

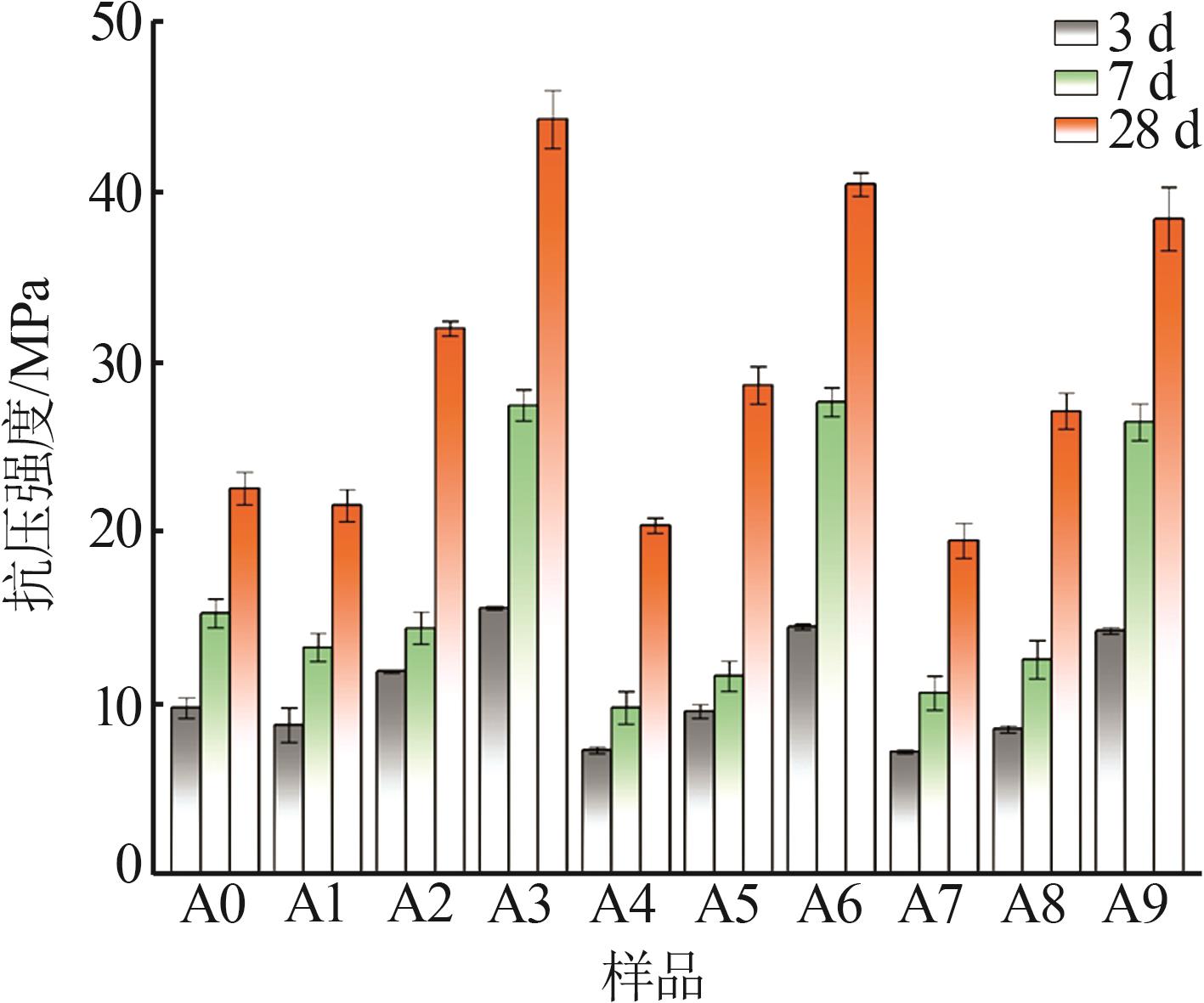

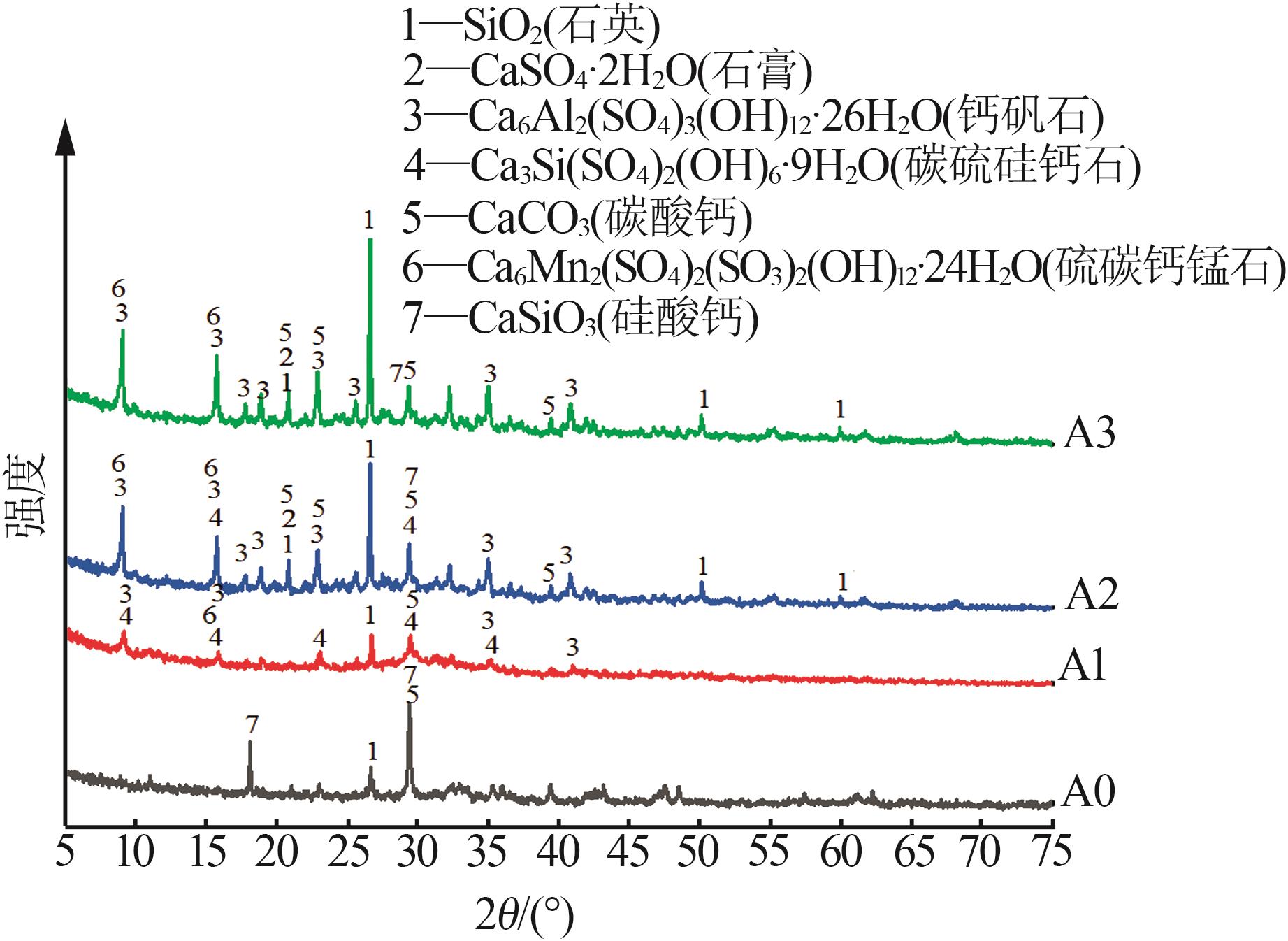

电解锰渣（EMR）作为一种工业固体废弃物，含有大量重金属、氨氮及硫酸盐，对环境与人体健康造成巨大危害。为解决这一问题，利用EMR富含硫酸盐的特点，将其作为硫酸盐激发剂，研究了EMR对熟石灰-矿渣体系硫酸盐激发效果、水化机理、微观结构与污染物固化机理的影响。抗压强度、XRD及SEM-EDS测试研究表明，EMR对熟石灰-矿渣体系的激发效果较好，其最佳配比为：质量分数为50%的EMR、质量分数为46%的矿渣、质量分数为4%熟石灰，3、7、28 d抗压强度分别为15.55、27.44、44.52 MPa，相比未加EMR的熟石灰-矿渣体系，3、7、28 d抗压强度分别提升了1.65、1.80、1.97倍。在EMR激发下，熟石灰-矿渣体系的水化产物包括AFt（钙矾石）、C-（A）-S-H（水化硅铝酸钙），并且这些水化产物之间相互交织形成致密网络结构；而熟石灰-矿渣体系的主要水化产物是C-（A）-S-H，且其界面区域缝隙较大。EMR-熟石灰-矿渣体系水化过程中释放的OH^-及形成的水化产物AFt、AFM（单硫型水化硫铝酸钙）、C-（A）-S-H能够对EMR中的重金属、氨氮进行离子置换、吸附、封裹与沉淀，最终使该体系浸出毒性满足《污水综合排放标准》（GB 8978—1996）的排放标准。

关键词: 电解锰渣, 工业固废, 硫酸盐, 水化机理, 重金属。

Abstract:

Electrolytic manganese residue（EMR），as an industrial solid waste，contains a large amount of heavy metals，ammonia nitrogen，and sulfates，posing great harm to the environment and human health.To address this issue，this study utilized the sulfate rich nature of EMR as a sulfate activator to investigate the sulfate activation effect，hydration mechanism，microstructure，and pollutant solidification mechanism of EMR in the hydrated lime-slag system.The results from compressive strength，XRD，and SEM-EDS testing showed that EMR had a positive effect on the sulfate activation of the limestone-slag system，with the optimal ratio of 50% EMR，46% slag，and 4% quicklime.The compressive strengths at 3 d，7 d，and 28 d were 15.55，27.44 and 44.52 MPa，respectively，which were 1.65，1.80 and 1.97 times higher compared to the limestone-slag system without EMR at the corresponding ages.Under EMR activation，the hydration products of the hydrated lime-slag system were AFt（ettringite） and C-（A）-S-H （calcium silicate hydrate），interwoven to form a dense network structure.Whereas the main hydration products of the hydrated lime-slag system were C-（A）-S-H with larger pores in the transition interface zone.The released OH^- and the formation of hydrated products including AFt，AFM and C-（A）-S-H and

in the EMR-hydrated lime-slag system facilitated ion exchange，adsorption，encapsulation，and precipitation of heavy metals and ammonia nitrogen in EMR，ultimately meeting the leaching toxicity requirements of GB 8978—1996 emission standards.

Key words: electrolytic manganese residue, industrial solid waste, sulfate, hydration mechanism, heavy metals

中图分类号:

TQ178

倪栋, 唐亮, 何兆益, 王健, 裴姗姗, 夏磊. 电解锰渣对熟石灰-矿渣体系硫酸盐激发性能研究[J]. 无机盐工业, 2024, 56(11): 151-157.

NI Dong, TANG Liang, HE Zhaoyi, WANG Jian, PEI Shanshan, XIA Lei. Study on sulfate activation performance of electrolytic manganese residue in hydrated lime-slag system[J]. Inorganic Chemicals Industry, 2024, 56(11): 151-157.

图/表 11

图1

表1

表2

图2

图3

表3

图4

图5

图6

图7

表4

参考文献 16

1	何德军，舒建成，陈梦君，等.电解锰渣建材资源化研究现状与展望［J］.化工进展，2020，39（10）：4227-4237.
	HE Dejun， SHU Jiancheng， CHEN Mengjun，et al.Current status and future prospects of electrolytic manganese residue reused as building materials［J］.Chemical Industry and Engineering Progress，2020，39（10）：4227-4237.
2	梁宇廷，孟棒棒，林晔，等.多种固废协同处理电解锰渣固锰除氨的最优配比及效果分析［J］.环境工程学报，2023，17（7）：2342-2351.
	LIANG Yuting， MENG Bangbang， LIN Ye，et al.Optimal ratio and effect analysis of solidified manganese and ammonia removal from electrolytic manganese residue treated with various solid wastes［J］.Chinese Journal of Environmental Engineering，2023，17（7）：2342-2351.
3	杨晓红，薛希仕，张露露，等.电解锰渣盐酸浸取钙的动力学研究［J］.无机盐工业，2021，53（1）：82-86.
	YANG Xiaohong， XUE Xishi， ZHANG Lulu，et al.Kinetics study of calcium leaching from electrolytic manganese residue by hydrochloric acid［J］.Inorganic Chemicals Industry，2021，53（1）：82-86.
4	董馨予，王海峰，贺跃，等.电解锰渣的浸出毒性分析及无害化处理［J］.无机盐工业，2023，55（5）：85-90.
	DONG Xinyu， WANG Haifeng， HE Yue，et al.Exleaching toxicity analysis and harmless treatment of electrolytic manganese resid-ue［J］.Inorganic Chemicals Industry，2023，55（5）：85-90.
5	吴霜，王家伟，刘利，等.电解锰渣综合利用评述［J］.无机盐工业，2016，48（4）：22-25.
	WU Shuang， WANG Jiawei， LIU Li，et al.Review on comprehensive utilization of electrolytic manganese slag［J］.Inorganic Chemicals Industry，2016，48（4）：22-25.
6	黄真江，赵瑜，侯俊宇，等.电解锰渣对混凝土抗压强度及孔结构的影响［J］.混凝土与水泥制品，2023（10）：100-102.
	HUANG Zhenjiang， ZHAO Yu， HOU Junyu，et al.Effect of electrolytic manganese slag on compressive strength and pore structure of concrete［J］.China Concrete and Cement Products，2023（10）：100-102.
7	韩林沛.电解锰渣基缓释肥的制备及其性能研究［D］.绵阳：西南科技大学，2023.
	HAN Linpei.Preparation and properties of electrolytic manganese slag-based slow-release fertilizer［D］.Mianyang：Southwest University of Science and Technology，2023.
8	HE Dejun， SHU Jiancheng， WANG Rong，et al.A critical review on approaches for electrolytic manganese residue treatment and disposal technology：Reduction，pretreatment，and reuse［J］.Journal of Hazardous Materials，2021，418：126235.
9	母维宏，和森，周新涛，等.铜渣/电解锰渣基磷酸盐胶凝材料的制备及其形成机理探讨［J］.化学工程，2020，48（10）：23-28，51.
	MU Weihong， HE Sen， ZHOU Xintao，et al.Preparation and mechanism of copper slag/electrolytic manganese residue-based phosphate cementitious materials［J］.Chemical Engineering（China），2020，48（10）：23-28，51.
10	张歆，刘方，朱健，等.基于电解锰渣-磷石膏复合胶凝材料的制备与表征［J］.硅酸盐通报，2021，40（5）：1610-1619.
	ZHANG Xin， LIU Fang， ZHU Jian，et al.Preparation and characterization of composite cementitious material based on electrolytic manganese residue-phosphogypsum［J］.Bulletin of the Chinese Ceramic Society，2021，40（5）：1610-1619.
11	王亚光.粉煤灰/电解锰渣地质聚合物材料的制备及其性能研究［D］.银川：北方民族大学，2018.
	WANG Yaguang.Preparation and properties of fly ash/electrolytic manganese slag geopolymer material［D］.Yinchuan：Beifang University of Nationalities，2018.
12	TANG Liang， HE Zhaoyi， PEI Shanshan，et al.Hydration characteristics and pollutant solidification mechanism of full solid waste electrolytic manganese residue super sulfate cement［J］.Journal of Building Engineering，2024，84：108563.
13	周宏研，陈平，赵艳荣，等.电解锰渣对热焖钢渣活性的硫酸盐激发［J］.无机盐工业，2019，51（5）：66-69.
	ZHOU Hongyan， CHEN Ping， ZHAO Yanrong，et al.Sulfate activation of electrolytic manganese residue on heat-stewed steel slag activity［J］.Inorganic Chemicals Industry，2019，51（5）：66- 69.
14	王智，郭清春，蒋小花，等.电解锰渣对粉煤灰火山灰活性的硫酸盐激发［J］.非金属矿，2011，34（4）：5-8.
	WANG Zhi， GUO Qingchun， JIANG Xiaohua，et al.Sulphate activating of electrolytic manganese residue to fly ash［J］.Non-Metallic Mines，2011，34（4）：5-8.
15	XU Yingtang， LIU Xiaoming， ZHANG Yuliang，et al.Investigation on sulfate activation of electrolytic manganese residue on early activity of blast furnace slag in cement-based cementitious material［J］.Construction and Building Materials，2019，229：116831.
16	RAHMAN M M， BASSUONI M T.Thaumasite sulfate attack on concrete：Mechanisms，influential factors and mitigation［J］.Construction and Building Materials，2014，73：652-662.

原料	w（SiO₂）	w（Al₂O₃）	w（CaO）	w（Fe₂O₃）	w（SO₃）	w（MnO）	w（Na₂O）	w（K₂O）	w（MgO）	w（TiO₂）	w（P₂O₅）	w（其他）
EMR	34.03	8.96	12.78	5.44	25.05	2.01	0.82	2.12	0.99	0.52	0.45	6.83
矿渣	28.22	13.52	50.82	0.38	2.45	0.18	0.32	0.62	0.41	0.53		2.55

样品	w （EMR）/%	w （熟石灰）/%	w （矿渣）/%	W/C	C/S
A0		4	96	1/2	1/3
A1	10	4	86	1/2	1/3
A2	30	4	66	1/2	1/3
A3	50	4	46	1/2	1/3
A4	10	6	84	1/2	1/3
A5	30	6	64	1/2	1/3
A6	50	6	44	1/2	1/3
A7	10	8	82	1/2	1/3
A8	30	8	62	1/2	1/3
A9	50	8	42	1/2	1/3

元素	质量浓度/ （mg·L^-1）	GB 8978—1996 限值/（mg·L^-1）	GB 5085.3—2007限值/（mg·L^-1）
Mn	1 220	2.0
NH₃-N	149	15
Hg	0.000 17	0.05	0.1
Pb	0.013 2	1.0	5
Cd	0.073 2	0.1	1
Cr	0.025 2	1.5	15
Cu	0.464	0.5	100
Zn	1.7	2.0	100
Be		0.005	0.02
Ba	0.498		100
Ni	0.974	1.0	5
Ag	0.013 2	0.5
As	0.000 82	0.5	5
Se	0.001 51		1
氟化物	0.669	10	100

组别	浸出毒性质量浓度/（mg·L^-1）
组别	Mn	NH₃-N	Hg	Pb	Cd	Cr	Cu	Zn	Ba
EMR	1 220	149	0.000 17	0.013 2	0.073 2	0.025 2	0.464	1.7	0.498
A3	0.131 6	0.154 5	0.000 5	0.002 5	0.022 5	0.005 6	0.225	0.038	0.292
A6	0.102 4	0.098 2	0.000 1	0.005 4	0.042 8	—	0.264	0.886	0.235
A9	0.083 8	0.056 5	0.000 1	0.000 8	0.016 4	—	0.096	1.286	0.108
GB 8978—1996限值	2.0	15	0.05	1.0	0.1	1.5	0.5	2.0
