激发剂对粉煤灰-钛石膏-电石渣体系的活化及作用机理

doi:10.19964/j.issn.1006-4990.2021-0581

摘要/Abstract

摘要：

以不同的激发剂对粉煤灰-电石渣-钛石膏体系进行活性激发，研究了激发剂对体系强度和凝结时间的影响。通过分析体系中物相组成和微观形貌的变化，探明了不同激发剂的作用机理。结果表明：激发剂的加入可以有效缩短体系的凝结时间、提高试样的强度，其中以氢氧化钠为激发剂时各龄期抗压效果最好，28 d抗压强度可达10.4 MPa。X射线衍射（XRD）、扫描电镜-能谱（SEM-EDS）分析表明，复合胶凝材料的水化产物主要为C-（A）-S-H凝胶和钙矾石，激发剂的种类对水化产物的生成有较大的影响。氢氧化钙体系钙矾石数量最多；氢氧化钠体系以凝胶为主，钙矾石含量低；氢氧化钾体系，由于钾石膏的生成，前期钙矾石生成量较少，后期数量上升。以氢氧化钠为激发剂时，体系中较高的碱度和游离硫酸根的快速消耗促进了铁参与反应，生成Ca₄Fe₂SO₁₀·16H₂O（Fe-AFm），有利于原状钛石膏的直接利用。

关键词: 钛石膏, 激发剂, 水化机理, 胶凝材料

Abstract:

Different activators were used to activate fly ash?calcium carbide slag?titanium gypsum system，and the effect of activator on the strength and setting time of the system was studied.By analyzing the phase composition and microscopic morphology of the system，the hydration mechanism of different activators was proved.The results showed that the addition of activator could effectively shorten the setting time of the system and improve the strength of the sample.Among them，NaOH as activator had the best compressive strength at each age，which could reach 10.4 MPa at 28 d.X-ray diffraction（XRD），scanning electron microscope energy dispersive spectrum（SEM-EDS） analysis showed that the hydration products were mainly C-（A）-S-H gel and ettringite，and the type of activator had great influence on the formation of hydration products.The amount of ettringite in Ca（OH）₂ system was the largest.NaOH system was mainly gel with low ettringite content.Due to the formation of syngenite in KOH system，the amount of ettringite was small in early stage and increased in late stage.When NaOH was used as the activator，the high basicity and the fast consumption of free SO₄^2- promoted the participation of Fe in the reaction to form Ca₄Fe₂SO₁₀·16H₂O（Fe-AFM），which was conducive to the direct utilization of the original titanium gypsum.

Key words: titanium gypsum, activator, hydration mechanism, cementitious materials

中图分类号:

TU528

王悠悠,袁浩,韩晴晴,谌世英. 激发剂对粉煤灰-钛石膏-电石渣体系的活化及作用机理[J]. 无机盐工业, 2022, 54(6): 115-119.

WANG Youyou,YUAN Hao,HAN Qingqing,CHEN Shiying. Activation of activator on fly ash?titanium gypsum?calcium carbide slag system and its hydration mechanism[J]. Inorganic Chemicals Industry, 2022, 54(6): 115-119.

图/表 11

表1

表2

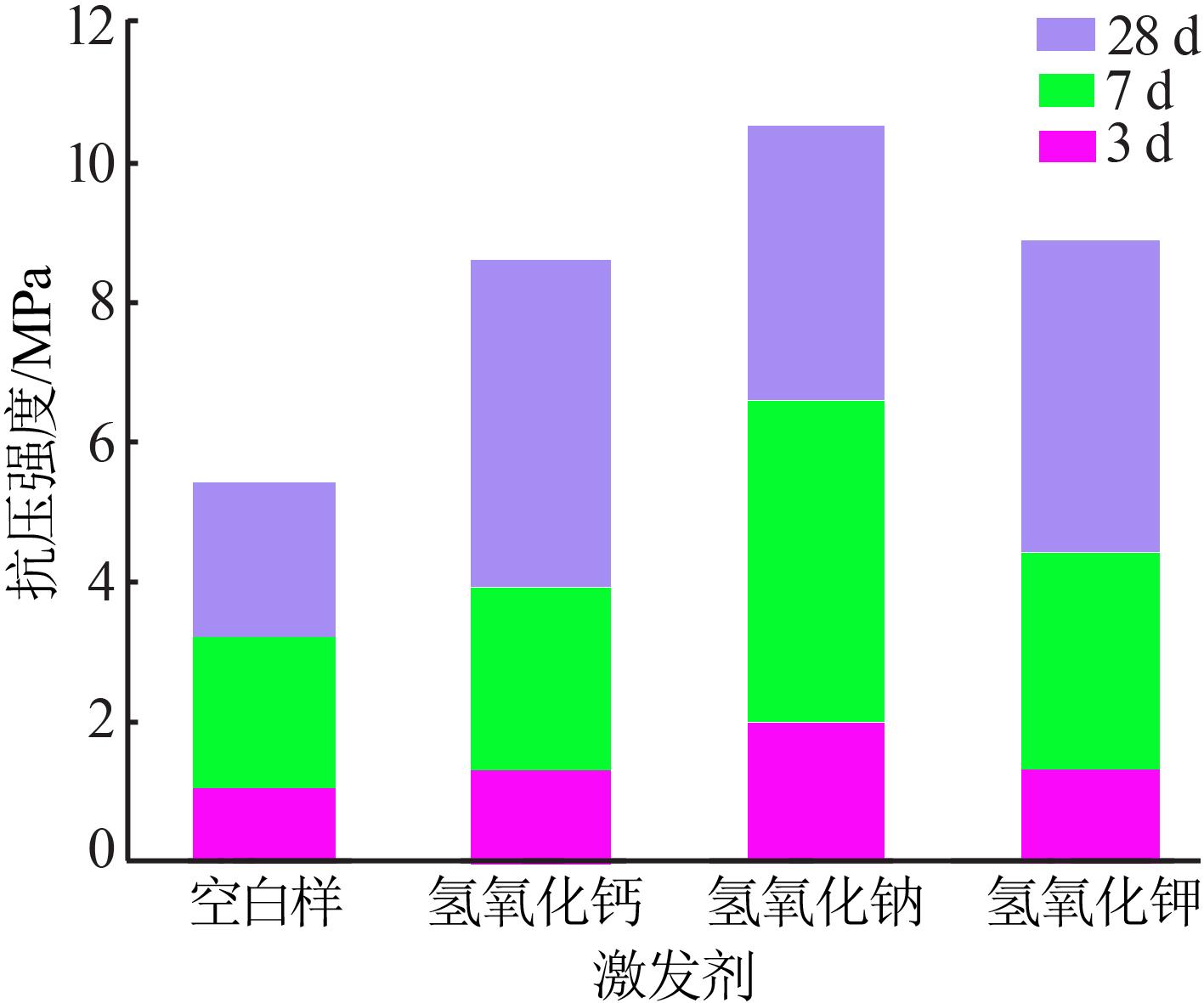

图1

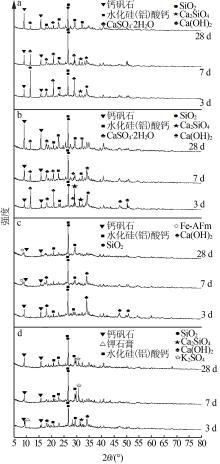

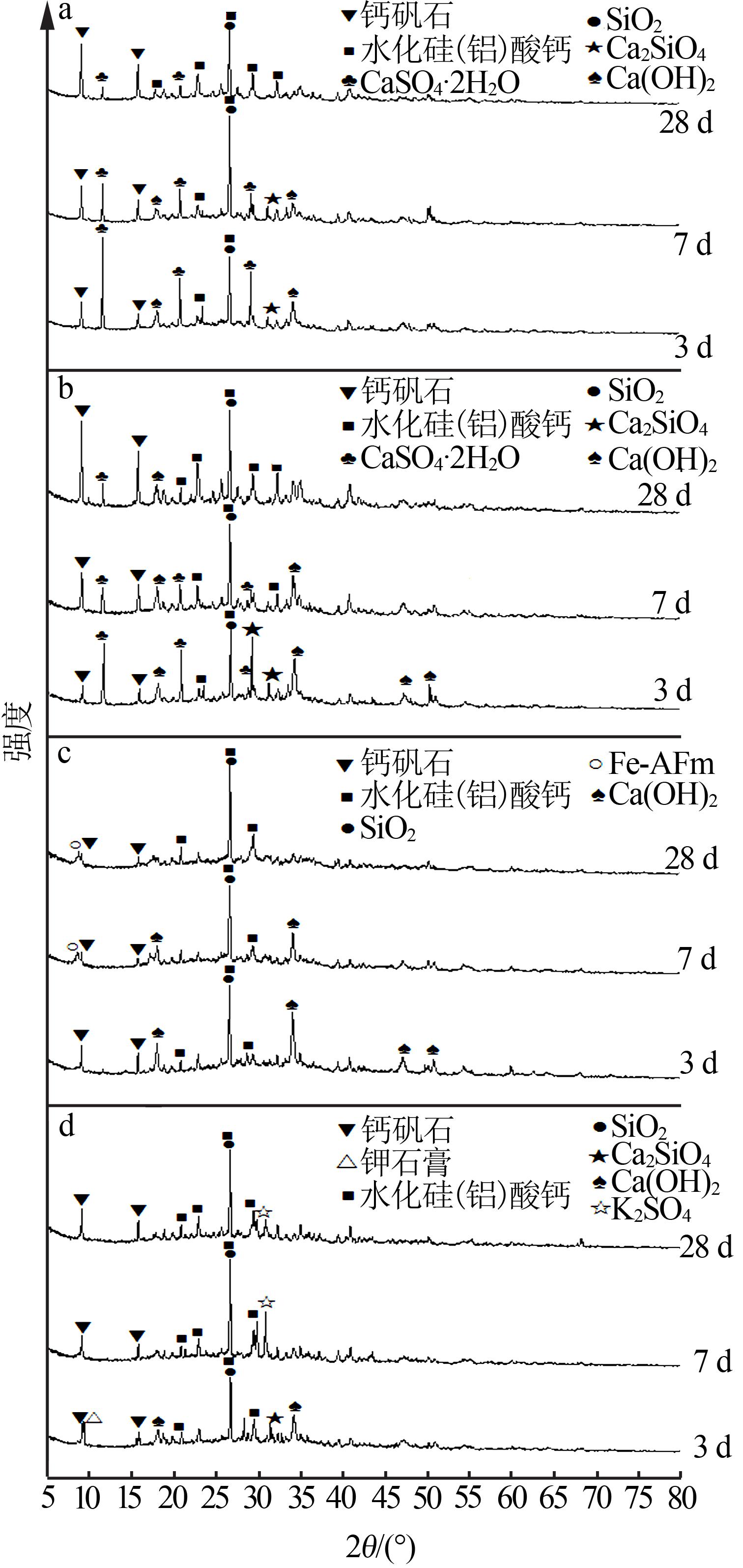

图2

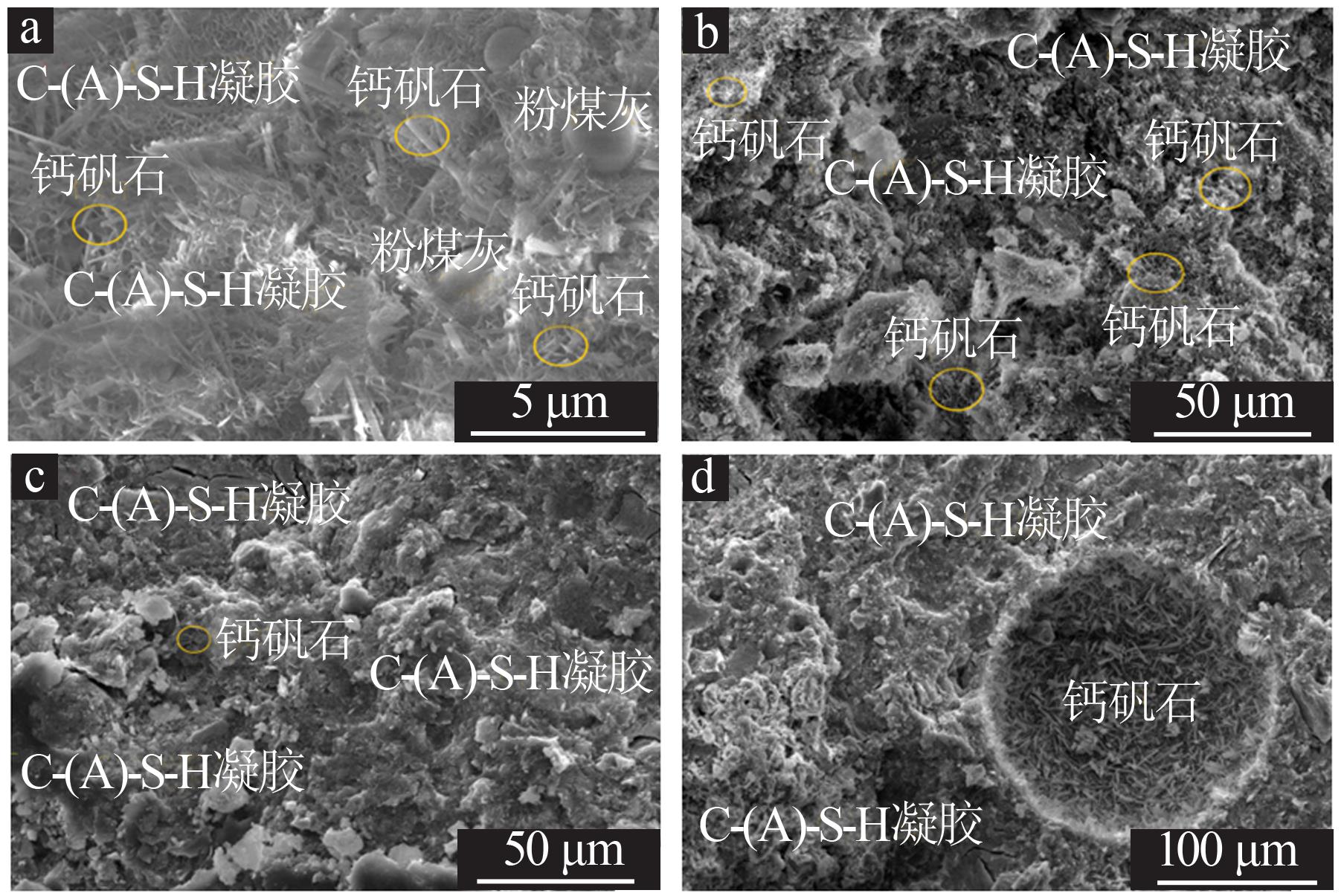

图3

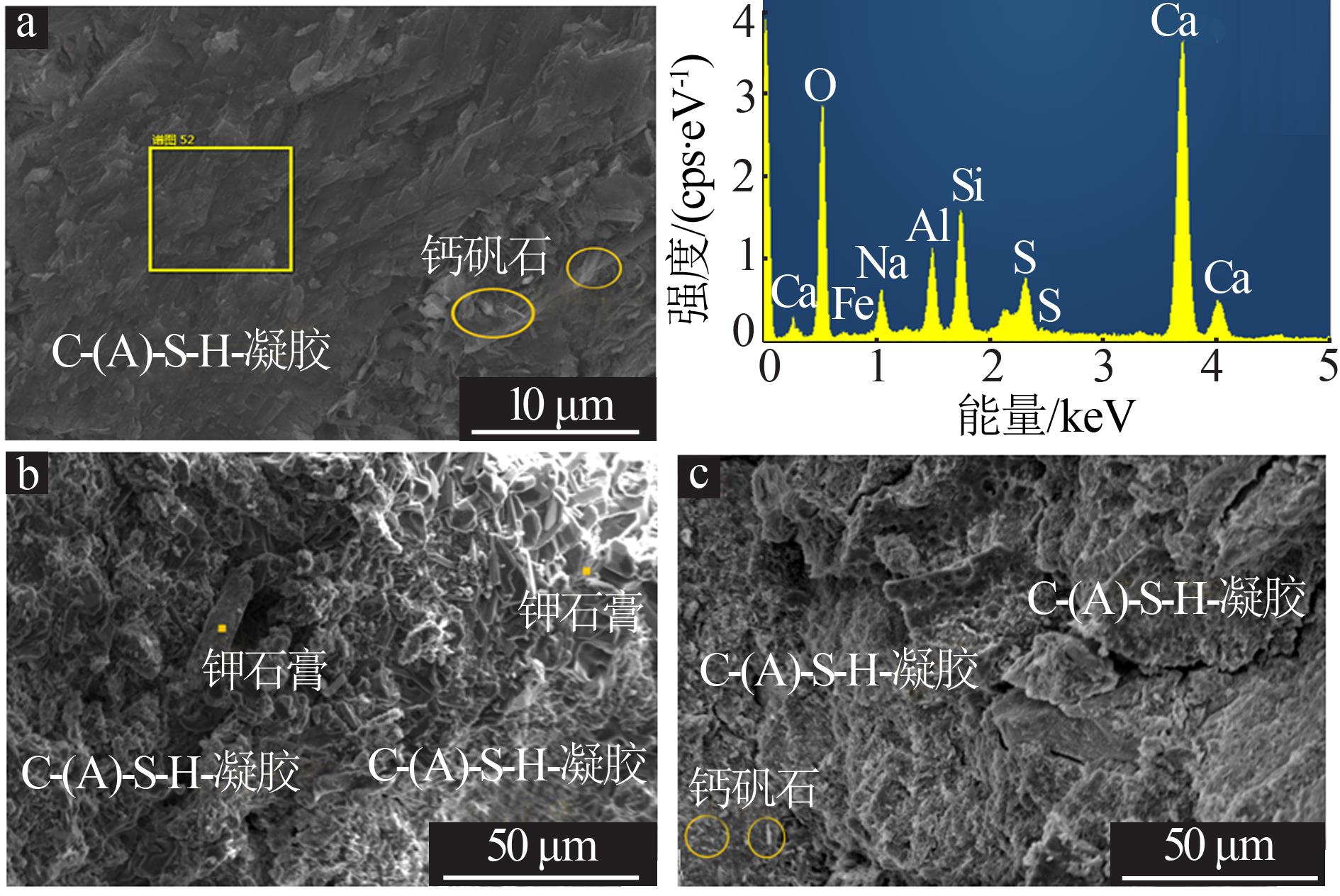

图4

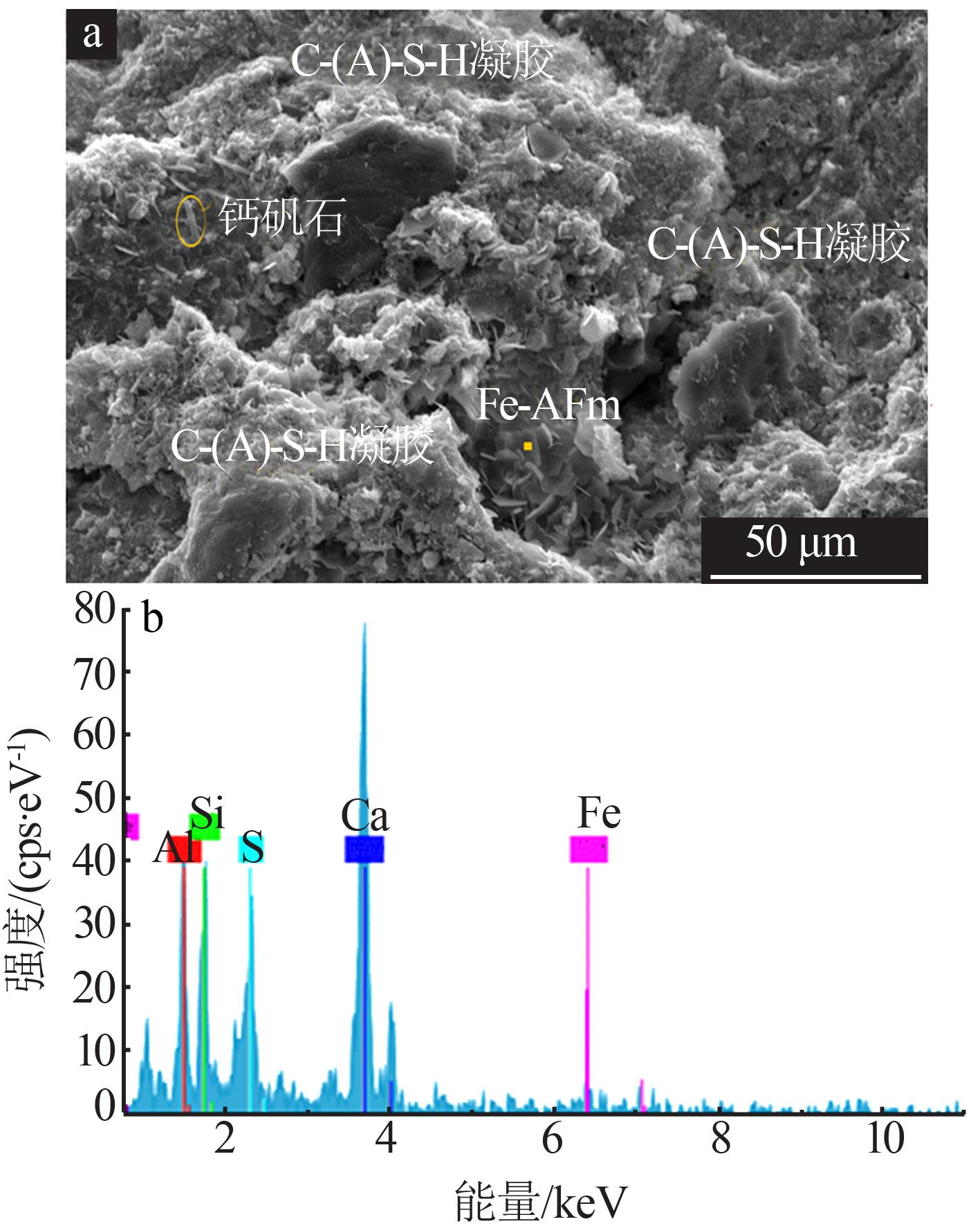

图5

参考文献 20

1	马远，樊传刚，吴悠，等.过硫钛石膏矿渣水泥的制备与性能表征［J］.非金属矿，2016，39（6）：41-44.
	MA Yuan， FAN Chuangang， WU You，et al.Preparation and characterization of persulfur titanium gypsum slag cement［J］.Non-Metallic Mines，2016，39（6）：41-44.
2	王晓琪，姚媛媛，陈宝成，等.硫酸法钛石膏作为土壤调理剂在油菜上的施用效果研究［J］.水土保持学报，2018，32（4）：333-338，345.
	WANG Xiaoqi， YAO Yuanyuan， CHEN Baocheng，et al.Effects of titanium gypsum produced by sulfuric acid method as soil conditioner on rape seedlings［J］.Journal of Soil and Water Conservation，2018，32（4）：333-338，345.
3	杨冬蕾.我国磷石膏和钛石膏资源化利用进展及展望［J］.硫酸工业，2018（10）：5-10.
	YANG Donglei.Progress and prospect of resource utilization of phosphogypsum and titanium gypsum in China［J］.Sulphuric Acid Industry，2018（10）：5-10.
4	ZHANG Jiufu， YAN Yun， HU Zhihua，et al.Properties and hydration behavior of Ti-extracted residues⁃red gypsum based cementitious materials［J］.Construction and Building Materials，2019， 218：610-617.
5	魏长河，孙玉壮，高兴保，等.钛石膏中重金属元素的浸出特性研究［J］.环境工程，2015，33（5）：131-135.
	WEI Changhe， SUN Yuzhuang， GAO Xingbao，et al.Study on leaching characteristics of heavy metals in titanium gypsum［J］.Environmental Engineering，2015，33（5）：131-135.
6	AZDARPOUR A， ASADULLAH M， JUNIN R，et al.Direct carbonation of red gypsum to produce solid carbonates［J］.Fuel Processing Technology，2014，126：429-434.
7	张宁.利用钛石膏阻抗半刚性基层开裂的应用技术研究［D］.重庆：重庆交通大学，2016.
	ZHANG Ning.Research on mechanism and application technology titanium gypsum impedance semi⁃rigid base cracking［D］.Chongqing：Chongqing Jiaotong University，2016.
8	杜传伟，李国忠，陈娟.利用天然石膏形态组成模拟钛石膏及其性能研究［J］.建筑材料学报，2014，17（3）：511-516.
	DU Chuanwei， LI Guozhong， CHEN Juan.Simulation of titanium gypsum with morphology and composition of natural gypsum and its property［J］.Journal of Building Materials，2014，17（3）：511-516.
9	CHEN Qiuju， DING Wenjin， SUN Hongjuan，et al.Synthesis of anhydrite from red gypsum and acidic wastewater treatment［J］.Journal of Cleaner Production，2021，278.Doi：10.1016/j.jclepro.2020 .
	124026.
10	陈书锐，杨绍利，马兰，等.盐酸浸出钛石膏实验研究［J］.无机盐工业，2020，52（2）：65-68.
	CHEN Shurui， YANG Shaoli， MA Lan，et al.Study on leaching of titanium gypsum with hydrochloric acid［J］.Inorganic Chemicals Industry，2020，52（2）：65-68.
11	汪路，谭宏斌，李玉龙，等.Ⅱ型无水石膏制备及水泥对其性能影响研究［J］.非金属矿，2020，43（5）：52-54，63.
	WANG Lu， TAN Hongbin， LI Yulong，et al.Preparation of Ⅱ-anhydrite gypsum and effect of cement on its properties［J］.Non-Metallic Mines，2020，43（5）：52-54，63.
12	蒋美雪，孙红娟，彭同江.钛石膏硫酸浸取法提取铁质氧化物及石膏的物相变化［J］.化工进展，2019，38（4）：2030-2036.
	JIANG Meixue， SUN Hongjuan， PENG Tongjiang.Extraction of iron oxide from titanium gypsum by sulfuric acid leaching and phase transform of gypsum［J］.Chemical Industry and Engineering Progress，2019，38（4）：2030-2036.
13	刘妍，李国忠.不同激发剂对钛石膏-粉煤灰复合胶凝材料力学性能影响的研究［J］.粉煤灰，2015，27（2）：8-11.
	LIU Yan， LI Guozhong.Effect of different activators on mechanical performance of titanium gypsum⁃fly ash compound cementitious material［J］.Coal Ash，2015，27（2）：8-11.
14	刘虎林，王昭，伍媛婷，等.固硫灰渣的基本特性及其作水泥混合材的关键问题研究进展［J］.硅酸盐通报，2021，40（6）：2052-2061，2069.
	LIU Hulin， WANG Zhao， WU Yuanting，et al.Review on characteristics of fluidized bed combustion ashes and key issues in their application as cement admixtures［J］.Bulletin of the Chinese Ceramic Society，2021，40（6）：2052-2061，2069.
15	钱觉时，余金城，孙化强，等.钙矾石的形成与作用［J］.硅酸盐学报，2017，45（11）：1569-1581.
	QIAN Jueshi， YU Jincheng， SUN Huaqiang，et al.Formation and function of ettringite in cement hydrates［J］.Journal of the Chinese Ceramic Society，2017，45（11）：1569-1581.
16	阎培渝，韩建国.复合胶凝材料的初期水化产物和浆体结构［J］.建筑材料学报，2004，7（2）：202-206.
	YAN Peiyu， HAN Jianguo.Early⁃age hydrates and paste structure of complex binders［J］.Journal of Building Materials，2004，7（2）：202-206.
17	BROWN P W， BOTHE J V Jr.The stability of ettringite［J］.Advances in Cement Research，1993，5（18）：47-63.
18	王智，郑洪伟，钱觉时，等.硫酸盐对粉煤灰活性激发的比较［J］.粉煤灰综合利用，1999，12（3）：15-18.
	WANG Zhi， ZHENG Hongwei， QIAN Jueshi，et al.A study on comparison of sulfate activating fly ash［J］.Fly Ash Comprehensive Utilization，1999，12（3）：15-18.
19	陈宇，季军荣，周洲，等.超硫酸盐水泥早期强度影响因素及提高途径［J］.硅酸盐通报，2021，40（5）：1413-1419.
	CHEN Yu， JI Junrong， ZHOU Zhou，et al.Influencing factors and enhancement methods of early strength of supersulfated cement［J］.Bulletin of the Chinese Ceramic Society，2021，40（5）：1413-1419.
20	WAN Dawei， ZHANG Wenqin， TAO Yong，et al.The impact of Fe dosage on the ettringite formation during high ferrite cement hydration［J］.Journal of the American Ceramic Society，2021，104（7）：3652-3664.

样品	化学组成质量分数/%
样品	SiO₂	Al₂O₃	CaO	SO₃	Fe₂O₃	Na₂O	TiO₂	MgO	其他
粉煤灰	48.87	31.2	8.10	1.83	3.65	1.52	1.11	1.05	3.72
钛石膏	4.20	1.99	28.30	38.82	18.11	1.41	3.79	1.52	2.22
电石渣	3.71	1.58	90.34	2.54	0.24	1.20	—	0.28	0.36

激发剂类型	初凝时间/h	终凝时间/h	安定性
—	9.5	16.7	合格
Ca（OH）₂	6.9	11.6	合格
NaOH	6.7	13.5	合格
KOH	7.8	14.2	合格

[1]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[2]	王巍, 郭利辉, 任思谦, 花春峰, 伍媛婷, 刘虎林, 王昭. 无机激发剂的改性及其对固硫灰渣的活性激发研究[J]. 无机盐工业, 2024, 56(7): 135-142.
[3]	王露威, 王杰, 李珂珂, 冯春花, 张文艳, 朱建平. 草酸酸浸处理钛石膏实验研究[J]. 无机盐工业, 2024, 56(5): 108-114.
[4]	余舟, 何兆益, 唐亮, 何盛, 肖海鑫, 肖懿训. 典型硫酸盐固废复合胶凝材料制备与微观特性研究[J]. 无机盐工业, 2024, 56(4): 90-97.
[5]	倪栋, 唐亮, 何兆益, 王健, 裴姗姗, 夏磊. 电解锰渣对熟石灰-矿渣体系硫酸盐激发性能研究[J]. 无机盐工业, 2024, 56(11): 151-157.
[6]	向梦琪, 孟华, 王烨, 孟宪章, 白宇航, 王余军垚, 张译丹. 钛石膏中铁浸出动力学及其酸浸循环工艺研究[J]. 无机盐工业, 2024, 56(1): 114-120.
[7]	许丽, 张强. 铁尾矿粉水泥基材料的性能实验研究[J]. 无机盐工业, 2023, 55(6): 116-123.
[8]	韦康, 张浩, 甘顺鹏. 钛石膏机械驱动强化结晶工艺的研究[J]. 无机盐工业, 2023, 55(11): 78-85.
[9]	张太玥,谢凡,郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究[J]. 无机盐工业, 2022, 54(9): 136-142.
[10]	马磊,盛余,周骏宏,杨钰钧,罗辉,潘春瑛,王果. 钛石膏综合利用及硫钙分离新工艺研究[J]. 无机盐工业, 2022, 54(7): 124-128.
[11]	常成功,文静,董金美,郑卫新,阎峰云,肖学英. 碳化作用对镁质胶凝材料微观结构演变过程的影响[J]. 无机盐工业, 2022, 54(6): 61-65.
[12]	付汝松,陆跃贤,安红芳,孔德文,付汝宾. 半水磷石膏固化原状磷石膏制备胶凝材料及性能研究[J]. 无机盐工业, 2022, 54(6): 109-114.
[13]	刘应强,呙润华,刘喜杰. 硅灰、偏高岭土对矿渣-粉煤灰微珠胶凝材料性能的影响[J]. 无机盐工业, 2022, 54(6): 102-108.
[14]	胡修权,张立,张晋,尤大海,李国栋,张朝宏. 非煅烧磷石膏基胶凝材料的改性实验[J]. 无机盐工业, 2022, 54(4): 29-33.
[15]	苗训,陆跃贤,付汝松,孔德文,付汝宾,胡群. 半水磷石膏参与固化原状磷石膏制备复合胶凝材料[J]. 无机盐工业, 2022, 54(4): 10-16.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
