利用电解锰渣制备陶瓷骨料及在混凝土中的应用

doi:10.19964/j.issn.1006-4990.2023-0489

摘要/Abstract

摘要：

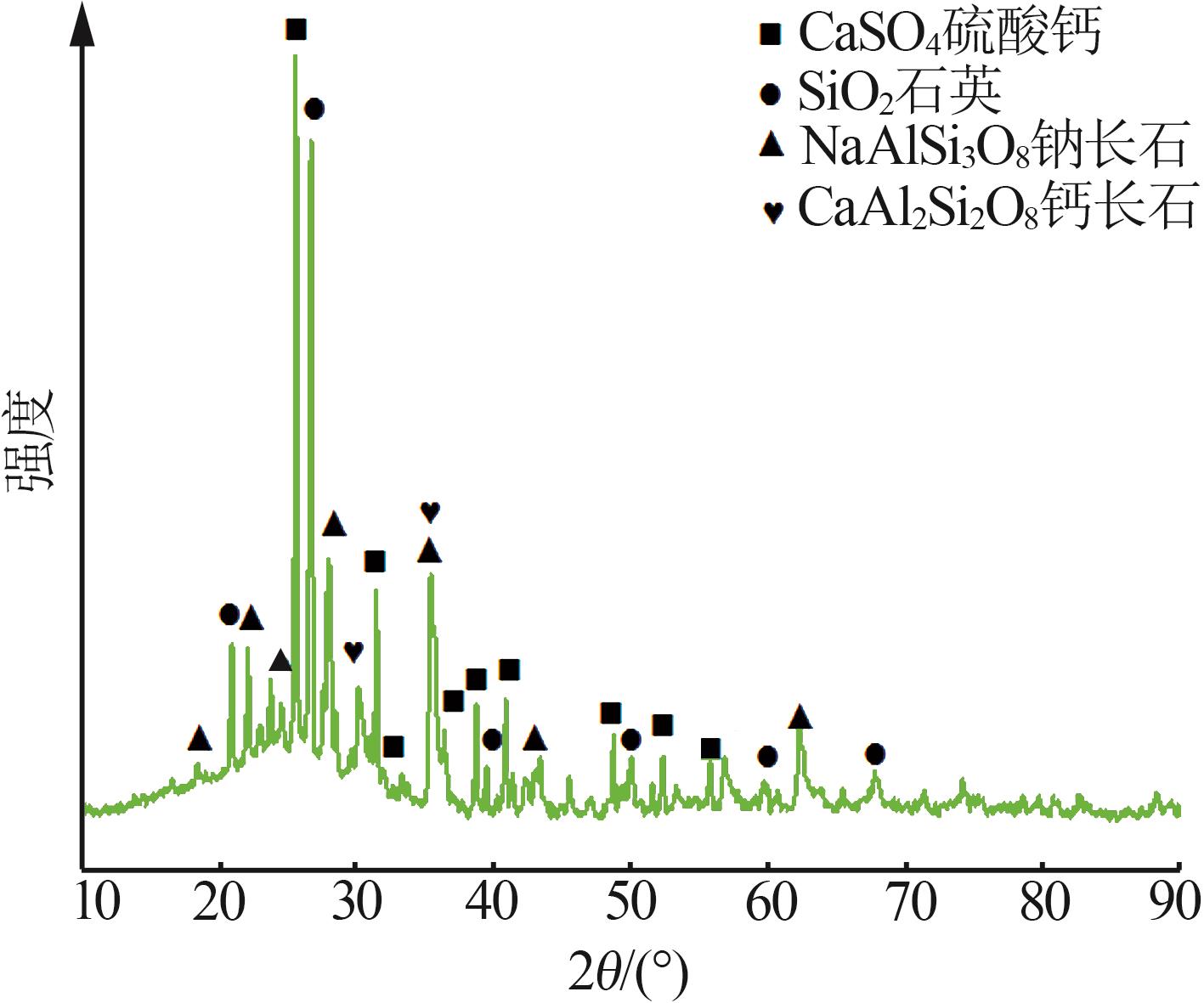

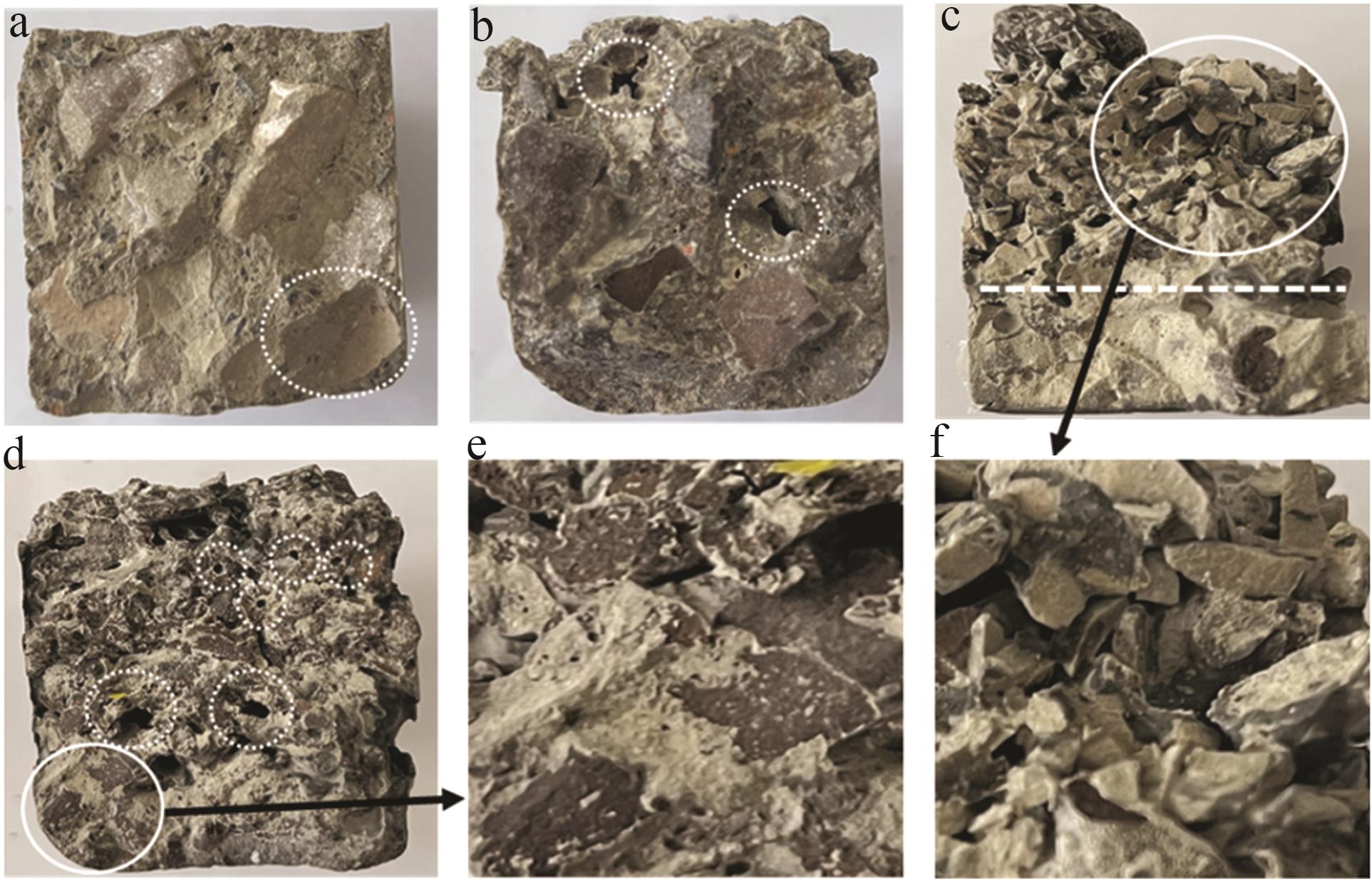

电解锰渣的堆放威胁着人们健康和生态环境，因此电解锰渣的无害化处理成为亟需解决的难题。利用1 100 ℃高温烧结使电解锰渣中可溶的Mn和Cr固化在晶粒内，同时热分解含氨复盐。高温烧结后的电解锰渣已经瓷化且拥有较高的抗压强度，经过破碎分级后可替代混凝土中的骨料。研究结果表明，电解锰渣陶瓷粗骨料和细骨料能基本满足GB/T 25177—2010《混凝土用再生粗骨料》，由XRD和EDS分析可知，烧结后的电解锰渣含有一定量的CaSO₄，CaSO₄的存在促进了水泥水化产物钙钒石的合成，使陶瓷骨料与水泥结合更加紧密，混凝土试块在断裂时陶瓷骨料不以拔出的形式失效，增加了混凝土试块力学的强度。利用陶瓷粗骨料和天然砂细骨料制备的混凝土试块14 d抗折强度为7.54 MPa，优于粗骨料和细骨料均为天然砂石的样品（5.36 MPa），且陶瓷粗骨料在混凝土中所含质量分数较大（48.55 %），对于电解锰渣再利用具有重要意义。

关键词: 电解锰渣, 陶瓷骨料, CaSO₄, 固体废弃物, 资源化利用, 混凝土

Abstract:

It is well known that the stacking of electrolytic manganese slag threatens people's health and the ecological environment，so the harmless treatment of electrolytic manganese residue becomes an urgent problem to be solved.The soluble Mn and Cr in electrolytic manganese slag were solidified in the grain by sintering at 1 100 ℃，and the ompound salt containing ammonia were thermal decomposed at same time.The electrolytic manganese slag after sintering at high temperature had been porcelain and had high compressive strength，which could replace the aggregate in concrete after breaking and classifying.The results showed that the coarse aggregate and fine aggregate of electrolytic manganese slag ceramic could meet the standard of “recycled coarse aggregate for cement”.XRD and EDS analysis showed that electrolytic manganese slag after sintering contained a certain amount of CaSO₄，the presence of CaSO₄ promoted the synthesis of calcium vanadite，the hydration product of cement，so that the ceramic aggregate and cement were more closely combined，and the ceramic aggregate did not fail in the form of pulling out when the concrete test block was broken，and the mechanical strength of the concrete test block was increased.The 14 d flexural strength of the concrete sample prepared with ceramic coarse aggregate and natural sand fine aggregate was 7.54 MPa，which was better than that of the sample with both coarse aggregate and fine aggregate as natural sand and stone（5.36 MPa）.The coarse ceramic aggregate accounted for 48.55% in concrete，and the amount was large.This study was of great significance for the resource utilization of electrolytic manganese slag.

Key words: electrolytic manganese slag, ceramic aggregate, CaSO₄, solid waste, resource utilization, concrete

中图分类号:

TQ137.12

叶芬, 成昊, 向媛, 刘松, 石维. 利用电解锰渣制备陶瓷骨料及在混凝土中的应用[J]. 无机盐工业, 2024, 56(6): 127-132.

YE Fen, CHENG Hao, XIANG Yuan, LIU Song, SHI Wei. Preparation of ceramic aggregate from electrolytic manganese slag and its application in concrete[J]. Inorganic Chemicals Industry, 2024, 56(6): 127-132.

图/表 11

表1

图1

表2

图2

图3

图4

表3

表4

表5

表6

图5

参考文献 21

1	张先伟，高永红，王平，等.电解锰渣-生活垃圾焚烧底渣协同制备路面基层材料试验研究［J］.硅酸盐通报，2023，42（4）：1363-1373.
	ZHANG Xianwei， GAO Yonghong， WANG Ping，et al.Experimental research on synergistic preparation of road base material by electrolytic manganese residue-municipal solid waste incineration bottom ash［J］.Bulletin of the Chinese Ceramic Society，2023，42（4）：1363-1373.
2	叶芬，成昊，徐丽，等.利用电解锰渣制备轻质多孔陶瓷块状材料的研究［J］.无机盐工业，2018，50（10）：62-65.
	YE Fen， CHENG Hao， XU Li，et al.Study on preparation of porous lightweight ceramic mass material with electrolytic manganese residue［J］.Inorganic Chemicals Industry，2018，50（10）：62- 65.
3	董馨予，王海峰，贺跃，等.电解锰渣的浸出毒性分析及无害化处理［J］.无机盐工业，2023，55（5）：85-90.
	DONG Xinyu， WANG Haifeng， HE Yue，et al.Exleaching toxicity analysis and harmless treatment of electrolytic manganese resid-ue［J］.Inorganic Chemicals Industry，2023，55（5）：85-90.
4	张欢欢，方双明，付娟，等.电解锰渣中锰的柠檬酸浸出工艺及机理研究［J］.硅酸盐通报，2023，42（6）：2071-2080.
	ZHANG Huanhuan， FANG Shuangming， FU Juan，et al.Leaching process and mechanism of manganese from electrolytic manganese slag by citric acid［J］.Bulletin of the Chinese Ceramic Society，2023，42（6）：2071-2080.
5	白敏，龙广成，谢友均，等.锰渣与再生砖骨料制备免烧砖的性能及应用［J］.硅酸盐通报，2022，41（10）：3533-3541，3555.
	BAI Min， LONG Guangcheng， XIE Youjun，et al.Properties and application of non-fired bricks prepared from manganese slag and recycled brick aggregates［J］.Bulletin of the Chinese Ceramic Society，2022，41（10）：3533-3541，3555.
6	高红，何莉莉，岳波，等.中国西南地区电解锰渣特性分析及影响因素研究［J］.安全与环境学报，2024，24（1）：280-289.
	GAO Hong， HE Lili， YUE Bo，et al.Analysis of electrolytic manganese slag characteristics and study of influencing factors in southwest China［J］.Journal of Safety and Environment，2024，24（1）：280-289.
7	池至铣.以造纸污泥和制革污泥联用制备轻质陶粒的研究［J］.陶瓷学报，2015，36（6）：646-651.
	CHI Zhixi.Preparation of lightweight ceramsite with paper sludge and leather sludge［J］.Journal of Ceramics，2015，36（6）：646- 651.
8	祁非，张长森，陈景华.利用城市污泥/煤矸石制备多孔陶粒的研究［J］.陶瓷学报，2015，36（1）：58-63.
	QI Fei， ZHANG Changsen， CHEN Jinghua.Preparation of porous ceramsite with sludge and gangue［J］.Journal of Ceramics，2015，36（1）：58-63.
9	夏光华，朱华清.多孔悬浮陶瓷载体的挂膜试验研究［J］.陶瓷学报，2009，30（4）：525-528，431.
	XIA Guanghua， ZHU Huaqing.Experimental study of membrane forming on suspended immobilized porous ceramic carrier［J］.Journal of Ceramics，2009，30（4）：525-528，431.
10	石妍，杨华全，陈霞，等.骨料种类对混凝土孔结构及微观界面的影响［J］.建筑材料学报，2015，18（1）：133-138.
	SHI Yan， YANG Huaquan， CHEN Xia，et al.Influence of aggregate variety on pore structure and microscopic interface of concrete［J］.Journal of Building Materials，2015，18（1）：133-138.
11	成昊，叶芬，石维，等.热处理温度对利用电解锰渣和页岩制备发泡陶瓷的影响［J］.中国陶瓷，2019，55（3）：39-43.
	CHENG Hao， YE Fen， SHI Wei，et al.Effect of heat treatment temperature on preparation of foamed ceramic by electrolytic manganese residue and shale［J］.China Ceramics，2019，55（3）：39-43.
12	国家质量监督检验检疫总局，中国国家标准化管理委员会.混凝土用再生粗骨料：GB/T 25177—2010［S］.北京：中国标准出版社，2011.
13	刘士朋.电解锰渣氨氮脱除及作水泥缓凝剂的性能研究［D］.贵阳：贵州大学，2022.
	LIU Shipeng.Study on ammonia nitrogen removal from electrolytic manganese slag and its performance as cement retarder［D］.Guiyang：Guizhou University，2022.
14	叶东东，徐子芳，傅宇豪，等.锰渣及锰渣陶粒热机理研究［J］.非金属矿，2022，45（4）：75-79.
	YE Dongdong， XU Zifang， FU Yuhao，et al.Study on the thermal mechanism of manganese slag and manganese slag ceramsite［J］.Non-Metallic Mines，2022，45（4）：75-79.
15	熊玉路.电解锰渣焙烧SO₂烟气及固体产物产排特征研究［D］. 昆明：昆明理工大学，2022.
	XIONG Yulu.Study on production and discharge characteristics of SO₂ flue gas and solid products from electrolytic manganese residue roasting［D］.Kunming：Kunming University of Science and Technology，2022.
16	王明华.高温对固废骨料混凝土性能影响的试验研究［D］.徐州：中国矿业大学，2021.
	WANG Minghua.Experimental research on the influence of high temperature on the performance of concrete with solid waste aggregate［D］.Xuzhou：China University of Mining and Technology，2021.
17	时成林，姚俊杰，宋文祝，等.水泥稳定建筑固废碎石基层性能研究［J］.四川水泥，2022（1）：13-15.
	SHI Chenglin， YAO Junjie， SONG Wenzhu，et al.Study on performance of cement stabilized building solid waste macadam base［J］.Sichuan Cement，2022（1）：13-15.
18	成伟，高琦，张宇驰，等.硫酸钙对含电镀污泥渣料水泥基材料性能的影响［J］.环境污染与防治，2023，45（4）：469-476.
	CHENG Wei， GAO Qi， ZHANG Yuchi，et al.Effect of calcium sulfate on properties of cement-based materials containing electroplating sludge slag［J］.Environmental Pollution & Control，2023，45（4）：469-476.
19	易勇，王秋生，罗昊.硫酸钙对高韧性水泥基复合材料力学性能的影响［J］.混凝土，2019（3）：71-73，77.
	YI Yong， WANG Qiusheng， LUO Hao.Effects of calcium sulfate on mechanic properties of high toughness cementitious composites［J］.Concrete，2019（3）：71-73，77.
20	POON C S， KOU S C， LAM L，et al.Activation of fly ash/cement systems using calcium sulfate anhydrite（CaSO₄）［J］.Cement and Concrete Research，2001，31（6）：873-881.
21	陈傲傲，张覃，李先海.生石灰/焙烧改性电解锰渣对水泥混凝土性能的影响［J］.矿产保护与利用，2023，43（1）：155-161.
	CHEN Aoao， ZHANG Qin， LI Xianhai.Influence of quicklime/calcined modified electrolytic manganese slag on the performance of cement concrete［J］.Conservation and Utilization of Mineral Resources，2023，43（1）：155-161.

项目	w（SiO₂）	w（Al₂O₃）	w（Fe₂O₃）	w（CaO）	w（MgO）	w（SO₃）	w（K₂O）	w（Na₂O）	w（MnO）	烧失量
电解锰渣	26.95	6.27	3.74	7.82	2.09	22.94	1.58	0.75	2.27	24.68
水泥	24.99	8.26	4.03	51.42	3.71	2.51	—	—	—	≤5.0

项目	质量分数/%
项目	2.36 mm	4.75 mm	9.50 mm	16.00 mm	19.00 mm
GB/T 25177—2010《混凝土用再生粗骨料》（Ⅲ类）累计筛余	95~100	85~100	30~60	0~10	0
累计筛余	100	98.29	82.56	37.64	0
占比	1.71	15.73	44.92	37.64	0

项目	质量分数/%
项目	0.30 mm	1.18 mm	2.36 mm	4.75 mm
GB/T 25176—2010《混凝土和砂浆用细骨料》（Ⅲ类）累计筛余	55~85	0~25	0~15	0~10
累计筛余	100	67.18	41.01	0
占比	32.82	26.17	41.01	0

项目	表观密度/（kg·m^-3）	堆积密度/（kg·m^-3）	空隙率/ %	24 h饱和吸水率/%
锰渣粗骨料	2 255	1 020	53	2.8
锰渣细骨料	2 263	1 250	45	3.9
天然粗骨料^［16］	2 727	1 839	49	0.58
GB/T 25177—2010《混凝土再生粗骨料》（Ⅲ类）	>2 250		<53	<8.0
GB/T 25176—2010《混凝土和砂浆用再生细骨料》（Ⅲ类）	>2 250	>1 200	<52

样品编号	抗折强度/MPa
样品编号	1^#石+砂	2^#渣+砂	3^#渣+瓷	4^#渣+渣
3 d	4.66	6.88	3.05	2.70
7 d	5.10	7.03	3.31	3.61
14 d	5.36	7.54	3.71	4.18
