电解锰渣中锰组分的粉磨浸取工艺研究

doi:10.11962/1006-4990.2020-0172

无机盐工业 ›› 2021, Vol. 53 ›› Issue (2): 66-70.doi: 10.11962/1006-4990.2020-0172

电解锰渣中锰组分的粉磨浸取工艺研究

李涛¹(),马国华²

1.成都大学,四川省粉末冶金工程技术研究中心,四川成都 610106
2.西南科技大学,矿物材料及应用研究所

收稿日期:2020-08-19 出版日期:2021-02-10 发布日期:2021-02-06
作者简介:李涛（1974— ）,男,博士,副教授,从事无机非金属材料和功能材料的研究;E-mail： 547677025@qq.com。
基金资助:
材料腐蚀与防护四川省重点实验室基金项目(2017CL20);成都大学博士基金项目(208191913)

Research on milling and leaching process of manganese in electrolytic manganese slag

Li Tao¹(),Ma Guohua²

1. Sichuan Province Engineering Center for Powder Metallurgy,Chengdu University,Chengdu 610106,China
2. Institute of Mineral Materials and Application,Southwest University of Science and Technology

Received:2020-08-19 Published:2021-02-10 Online:2021-02-06

摘要/Abstract

摘要：

为促进电解锰渣的资源化综合利用,减少锰资源的浪费,以电解锰渣为原料,深入研究粉磨浸取工艺条件对锰元素浸取效率的影响。采用XRD、SEM、XRF以及AAS等手段检测分析样品的物相、成分、锰含量等属性。结果表明：二次粉磨可显著提高锰渣粉体中细粉的含量以及细粉中锰的含量。锰渣粉体细度和表面积的增加,加快了锰渣中锰矿颗粒的浸取反应速度,提高了锰的浸取率。浸取时间和浸取温度均显著影响了锰的浸取率,其中温度的影响更为重要。适宜的浸取反应温度为70~85 ℃。当反应温度为85 ℃、反应时间为1 h时,锰的浸取率可达97.15%。

关键词: 电解锰渣, 锰元素, 粉磨, 浸取

Abstract:

In order to promote the comprehensive utilization of electrolytic manganese slag and reduce the waste of manganese resources,using electrolytic manganese slag as raw material,the influence of milling and leaching process conditions on the leaching efficiency of manganese element was researched.The methods of XRD,SEM,XRF and AAS were used to test and analyze the phase,composition and manganese content of manganese slag samples.Results showed that the content of fine particles and the content of manganese in the fine particles were obviously increased via the secondary milling process of manganese slag.Due to the increase of fineness and surface area,the reaction speed of acid leaching of manganese mineral particles in manganese slag was accelerated and the leaching rate was increased.The leaching rate of manganese was obviously affected by time and temperature,but the influence of temperature was more important.The suitable temperature of leaching reaction should be in the range of 70~85 ℃.The leaching rate of manganese was 97.15% when the reaction tempera-ture was 85 ℃ and the time was 1 h.

Key words: electrolytic manganese slag, manganese element, milling, leaching

中图分类号:

TQ137.12

李涛,马国华. 电解锰渣中锰组分的粉磨浸取工艺研究[J]. 无机盐工业, 2021, 53(2): 66-70.

Li Tao,Ma Guohua. Research on milling and leaching process of manganese in electrolytic manganese slag[J]. Inorganic Chemicals Industry, 2021, 53(2): 66-70.

图/表 8

表1

表2

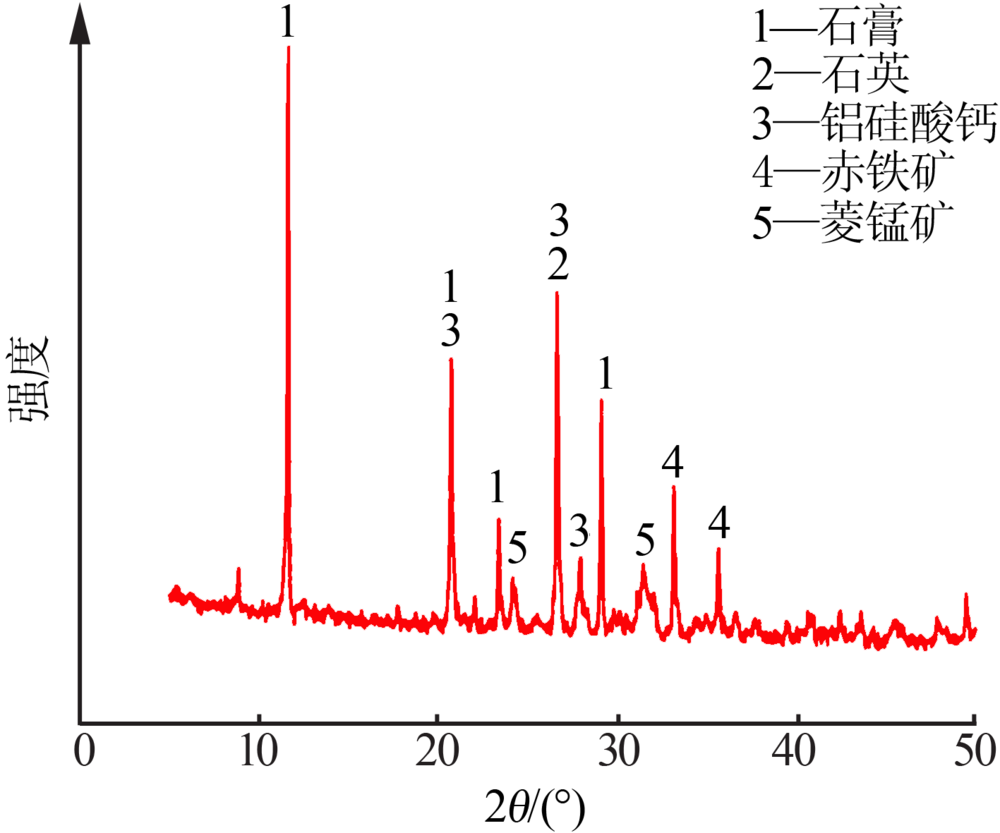

图1

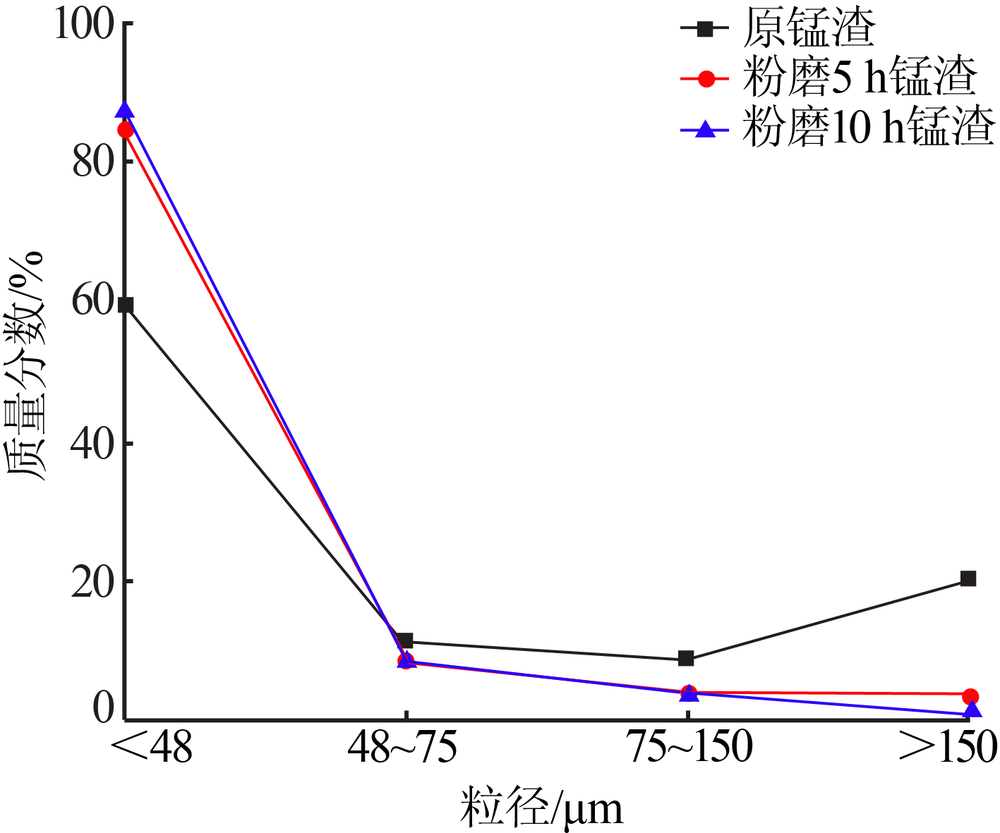

图2

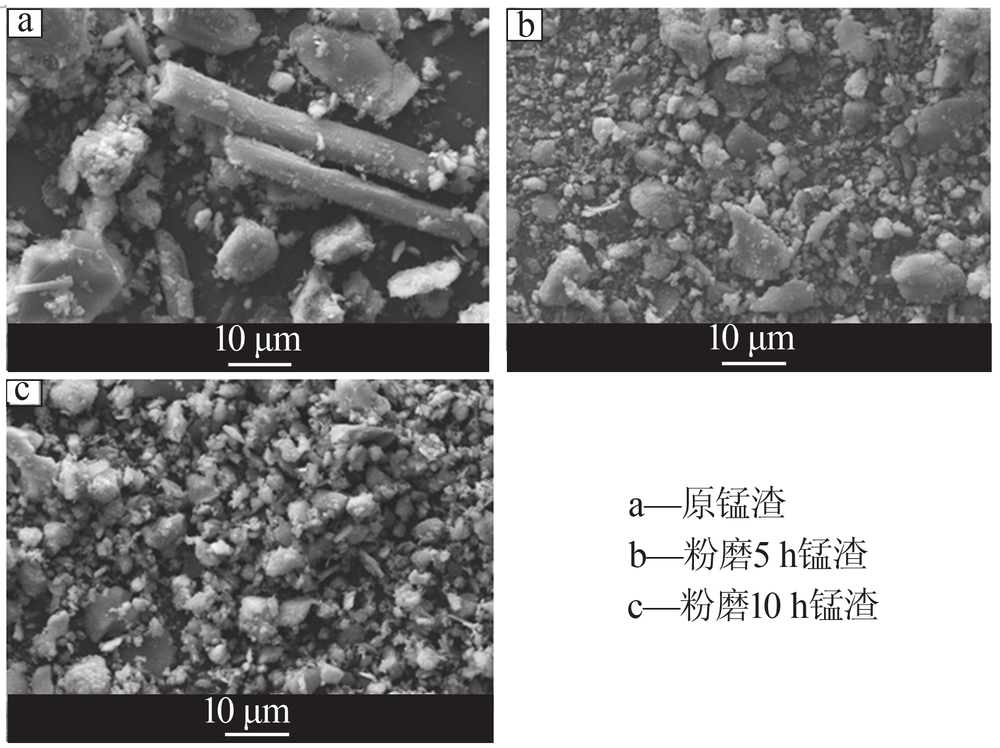

图3

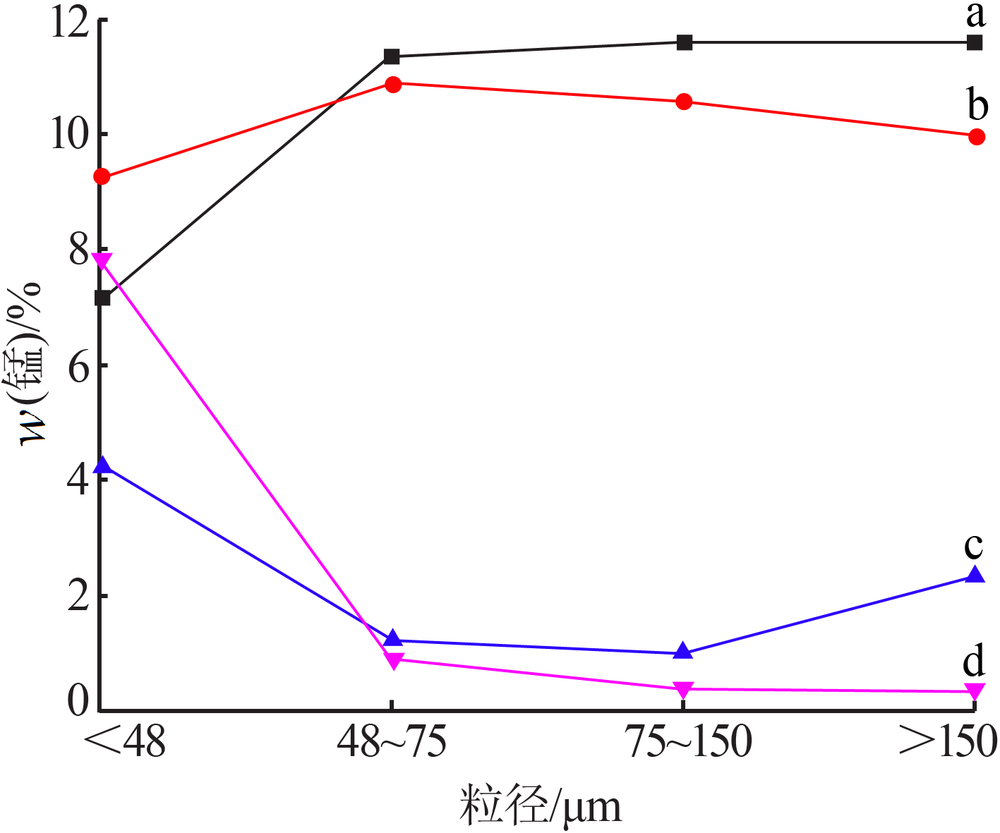

图4

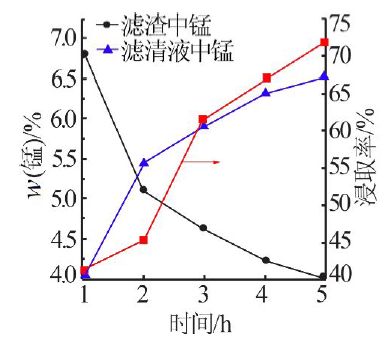

图5

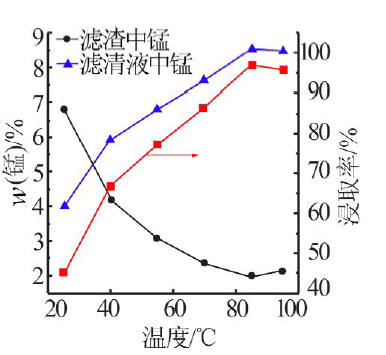

图6

参考文献 13

[1]	He B B, Hu B, Yen H W, et al. High dislocation density-induced large ductility in deformed and partitioned steels[J]. Science, 2017,357(6355):1029-1032.
[2]	常军, 贾福康, 胡成山, 等. 电解锰渣基沸石对锰离子的吸附性能研究[J]. 无机盐工业, 2019,51(9):61-65.
[3]	吴霜, 王家伟, 刘利, 等. 电解锰渣综合利用评述[J]. 无机盐工业, 2016,48(4):22-25.
[4]	周宏研, 陈平, 赵艳荣, 等. 电解锰渣对热焖钢渣活性的硫酸盐激发[J]. 无机盐工业, 2019,51(5):66-69.
[5]	Chousidis N, Ioannou I, Batis G. Utilization of electrolytic mangane-se dioxide(EMD) waste in concrete exposed to salt crystalliza-tion[J]. Construction and Building Materials, 2018,158:708-718.
[6]	冉岚, 刘少友, 文正康. 电解锰渣-废玻璃低温烧结制备陶瓷砖的研究[J]. 无机盐工业, 2014,46(7):56-58.
[7]	叶芬, 成昊, 徐丽, 等. 利用电解锰渣制备轻质多孔陶瓷块状材料的研究[J]. 无机盐工业, 2018,50(10):62-65.
[8]	符磊, 满瑞林, 扶强, 等. 电解锰阳极泥制备锰酸锂[J]. 广州化工, 2018,45(8):13-15.
[9]	谢超, 徐龙君, 李礼. 电解锰渣制备SiO₂掺杂锰锌铁氧体[J]. 人工晶体学报, 2012,41(3):816-820.
[10]	陆建平, 马柳军, 黄彦明, 等. 聚环氧琥珀酸对锰渣中锰的萃取研究[J]. 环境科学与技术, 2011,34(8):101-103.
[11]	范丹, 邓倩, 熊利芝, 等. 从电解锰渣中提取金属锰[J]. 吉首大学学报:自然科学版, 2012,33(1):94-97.
[12]	黄华军, 李小明, 曹建兵, 等. 优势菌种浸取电解锰渣中锰的影响因素研究[J]. 环境工程学报, 2011,5(9):2120-2124.
[13]	杨晓红, 向欣, 薛希仕. 电解锰渣酸浸实验条件探究[J]. 硅酸盐通报, 2018,37(7):2326-2330.

样品	w（总锰）	w（水溶性锰）	水溶性锰量/总锰量
原锰渣	8.83	0.46	5.21
粉磨5 h锰渣	9.47	0.31	3.27

成分	w （SiO₂）	w （Fe₂O₃）	w （SO₃）	w （MnO）	w （CaO）	w （Al₂O₃）	w （其他）	烧失量
精矿	22.09	36.51	0.13	22.74	6.45	6.76	5.32	17.24
锰渣	28.40	22.28	15.60	10.52	8.14	7.95	7.11	16.06
粉磨锰渣	27.67	22.22	16.32	11.28	7.62	7.60	7.29	16.06

[1]	颜鑫, 刘海路, 刘保林, 刘奕, 刘艳阳. 绿色纳米碳酸钙生产关键技术与机理研究[J]. 无机盐工业, 2025, 57(1): 71-76.
[2]	叶芬, 成昊, 向媛, 刘松, 石维. 利用电解锰渣制备陶瓷骨料及在混凝土中的应用[J]. 无机盐工业, 2024, 56(6): 127-132.
[3]	倪栋, 唐亮, 何兆益, 王健, 裴姗姗, 夏磊. 电解锰渣对熟石灰-矿渣体系硫酸盐激发性能研究[J]. 无机盐工业, 2024, 56(11): 151-157.
[4]	董馨予, 王海峰, 贺跃, 杨攀, 王松, 杨春元, 王芹, 黄碧芳, 王家伟. 电解锰渣的浸出毒性分析及无害化处理[J]. 无机盐工业, 2023, 55(5): 85-90.
[5]	付子启, 张程, 盛勇, 纪利俊. 有机溶剂浸取湿法磷酸脱氟渣制备磷酸的研究[J]. 无机盐工业, 2022, 54(7): 129-134.
[6]	高志娟,王相人. 煤粉炉粉煤灰提取氧化铝活化技术研究进展[J]. 无机盐工业, 2021, 53(2): 24-27.
[7]	郑东钥,唐盛伟,吕莉. 盐酸分解高硅混合型胶磷矿工艺研究[J]. 无机盐工业, 2021, 53(2): 81-83.
[8]	杨晓红,薛希仕,张露露,常军. 电解锰渣盐酸浸取钙的动力学研究[J]. 无机盐工业, 2021, 53(1): 82-86.
[9]	杨曦,朱健,刘方,杨金秀. 电解锰渣改良基质对牧草生长及锰、镉淋溶迁移的影响[J]. 无机盐工业, 2020, 52(9): 73-78.
[10]	金建华,周成财,冯占明. 碳酸锶渣中锶的盐酸-氯化铵浸取工艺研究[J]. 无机盐工业, 2020, 52(11): 43-46.
[11]	常军, 贾福康, 胡成山, 叶乾旭. 电解锰渣基沸石对锰离子的吸附性能研究[J]. 无机盐工业, 2019, 51(9): 61-66.
[12]	周宏研,陈平,赵艳荣,刘荣进,韦家崭. 电解锰渣对热焖钢渣活性的硫酸盐激发[J]. 无机盐工业, 2019, 51(5): 66-69.
[13]	冯建华,周通,李亦婧,郭勇,卢晓锋. 球形镍氧化物制备硫酸镍的方法研究[J]. 无机盐工业, 2019, 51(3): 53-56.
[14]	金建华, 杨占寿, 李傲, 马江峰. 锶废渣制备锶盐酸浸取工艺关键参数的实验研究[J]. 无机盐工业, 2016, 48(8): 60-.
[15]	吴霜, 王家伟, 刘利, 王海峰, 赵平源. 电解锰渣综合利用评述[J]. 无机盐工业, 2016, 48(4): 22-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

电解锰渣中锰组分的粉磨浸取工艺研究

Research on milling and leaching process of manganese in electrolytic manganese slag

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 13

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

电解锰渣中锰组分的粉磨浸取工艺研究

Research on milling and leaching process of manganese in electrolytic manganese slag

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
