硅灰、偏高岭土对矿渣-粉煤灰微珠胶凝材料性能的影响

doi:10.19964/j.issn.1006-4990.2021-0529

摘要/Abstract

摘要：

首先通过改变粉煤灰微珠掺量，确定满足快速修补要求的矿渣-粉煤灰微珠胶凝材料基体的最佳配比，再调节偏高岭土、硅灰掺量，研究其对复合胶凝材料凝结时间、力学性能和水化机理的影响。研究发现，偏高岭土对凝结时间的改变较硅灰更敏感。通过化学结合水测试，分析了不同硅灰和偏高岭土掺量对矿渣-粉煤灰微珠胶凝材料水化反应程度影响的原因。力学实验结果表明：矿渣-粉煤灰微珠胶凝基体复合掺加5%硅灰（质量分数）+15%偏高岭土（质量分数），试块2 h抗压强度为11.5 MPa、28 d抗压强度达到75.2 MPa，且呈现缓慢递增的趋势。

关键词: 硅灰, 偏高岭土, 水化机理, 凝结时间, 抗压强度

Abstract:

Firstly，the optimum ratio of slag?fly ash microbead cementitious material matrix meeting the requirements of rapid repair was determined by changing the content of fly ash microbead，and then the content of metakaolin and silica fume was adjusted to study its influence on the setting time，mechanical properties and hydration mechanism of composite cementitious materials.It was found that metakaolin was more sensitive to the change of setting time than silica fume.The influence of different silica fume and metakaolin content on the hydration reaction degree of slag?fly ash microbead cementitious material was analyzed by chemical bound water test.The mechanical test results showed that the compressive strength of the test block was 11.5 MPa in 2 h and 75.2 MPa in 28 days with the composite of slag?fly ash microbead cementitious matrix and 5% silica fume（mass fraction）+15% metakaolin（mass fraction）.

Key words: silica fume, metakaolin, hydration mechanism, setting time, compressive strength

中图分类号:

TU528

刘应强,呙润华,刘喜杰. 硅灰、偏高岭土对矿渣-粉煤灰微珠胶凝材料性能的影响[J]. 无机盐工业, 2022, 54(6): 102-108.

LIU Yingqiang,GUO Runhua,LIU Xijie. Influence of silica fume and metakaolin on properties of slag?fly ash microbead cementitious materials[J]. Inorganic Chemicals Industry, 2022, 54(6): 102-108.

图/表 11

表1

表2

表3

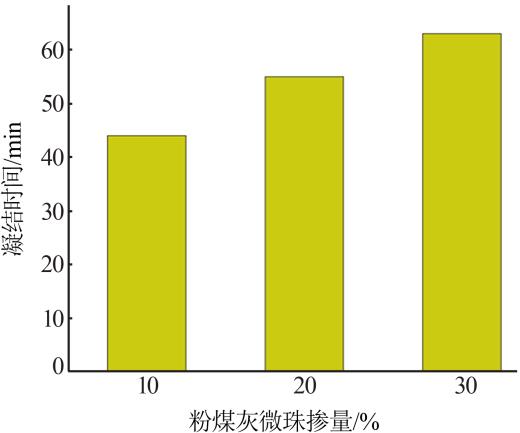

图1

图2

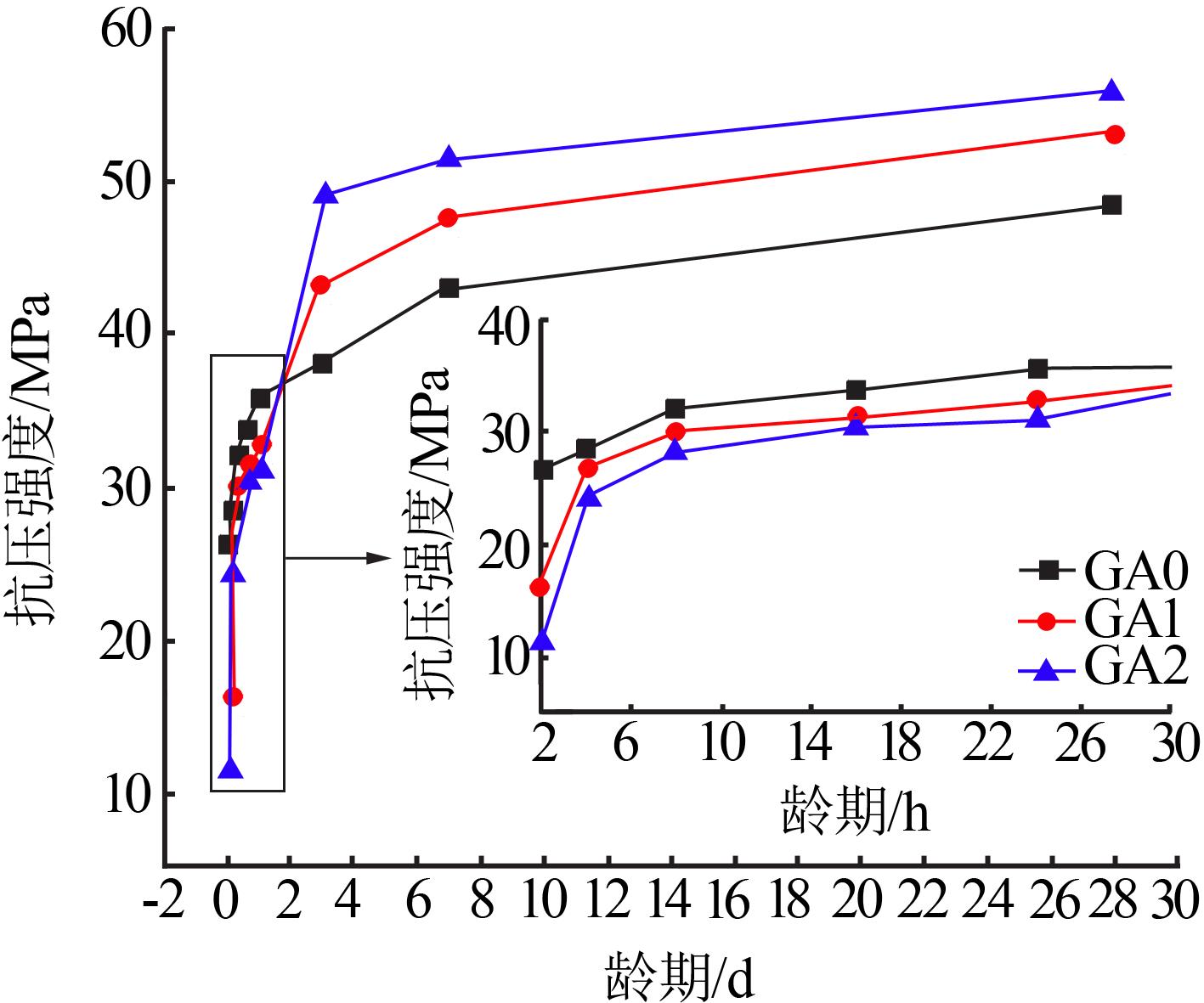

图3

图4

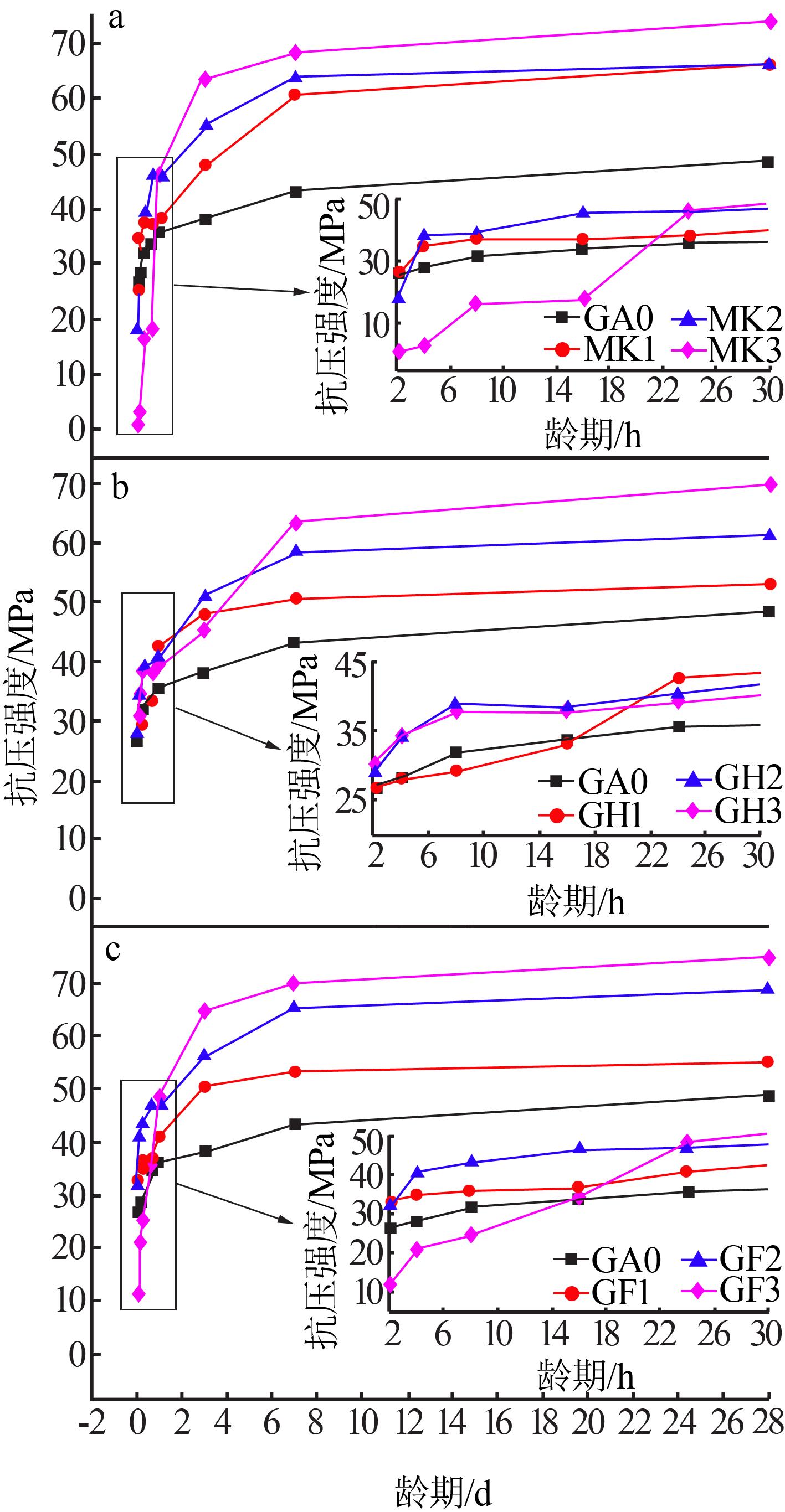

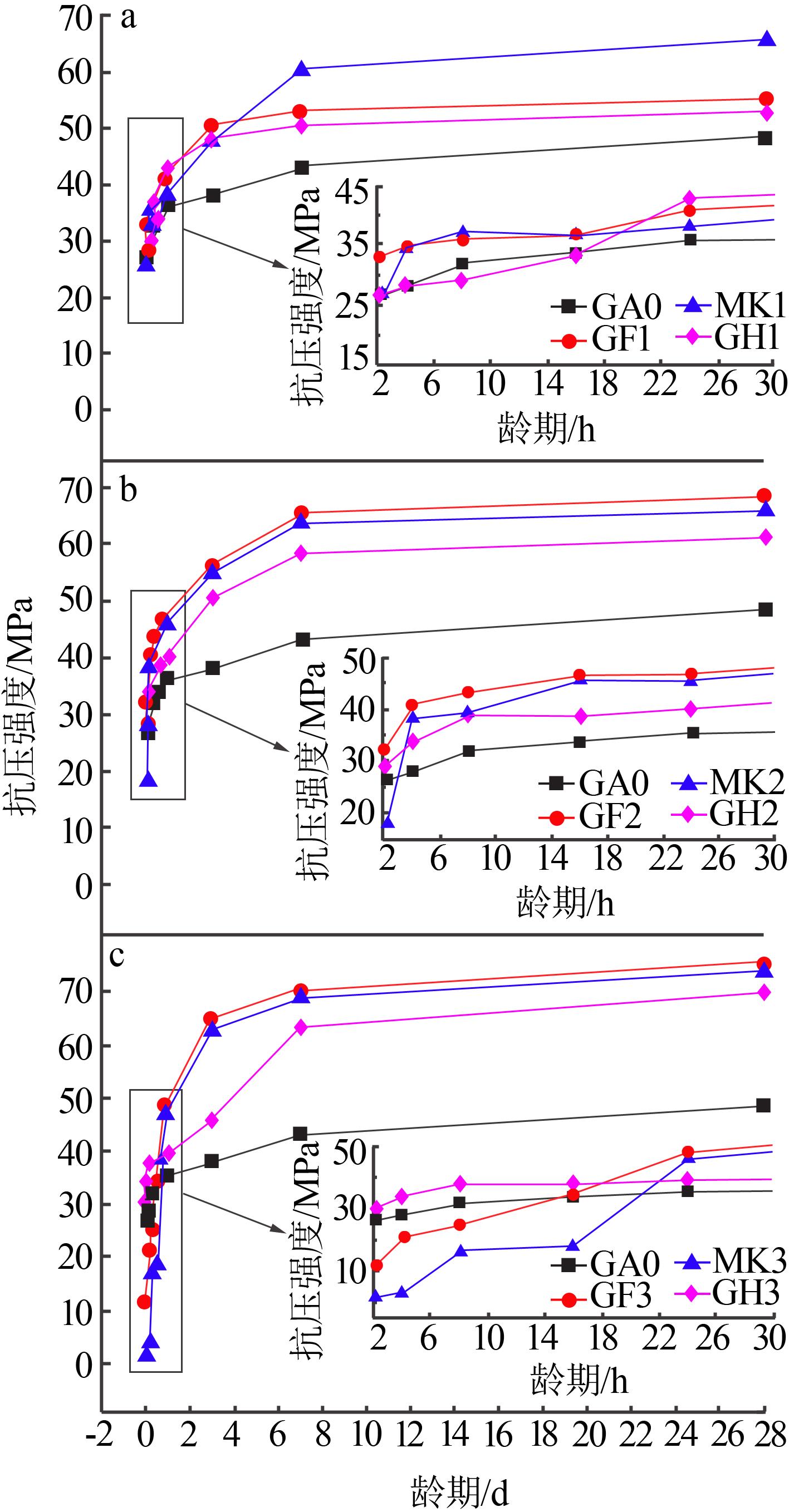

图5

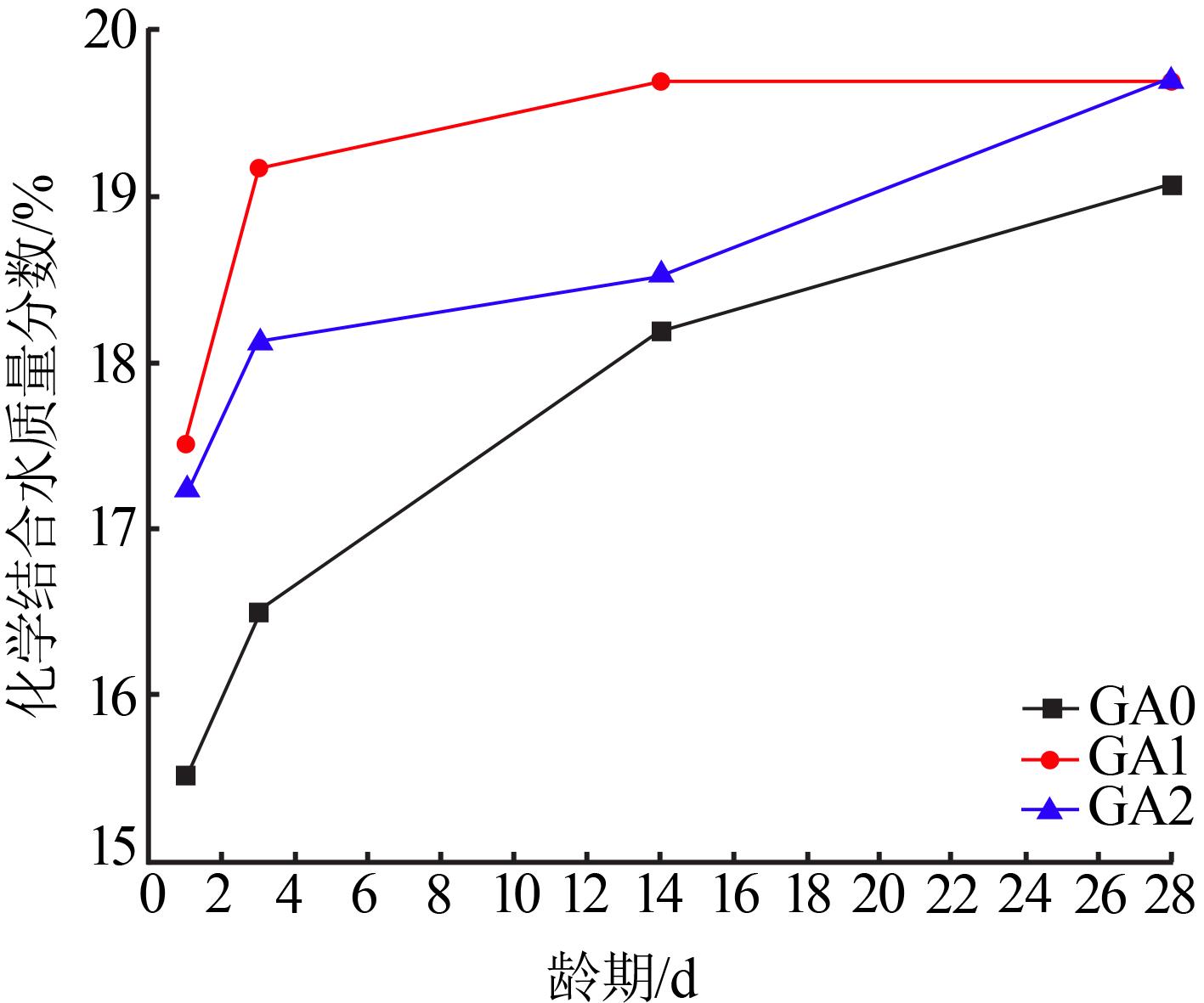

图6

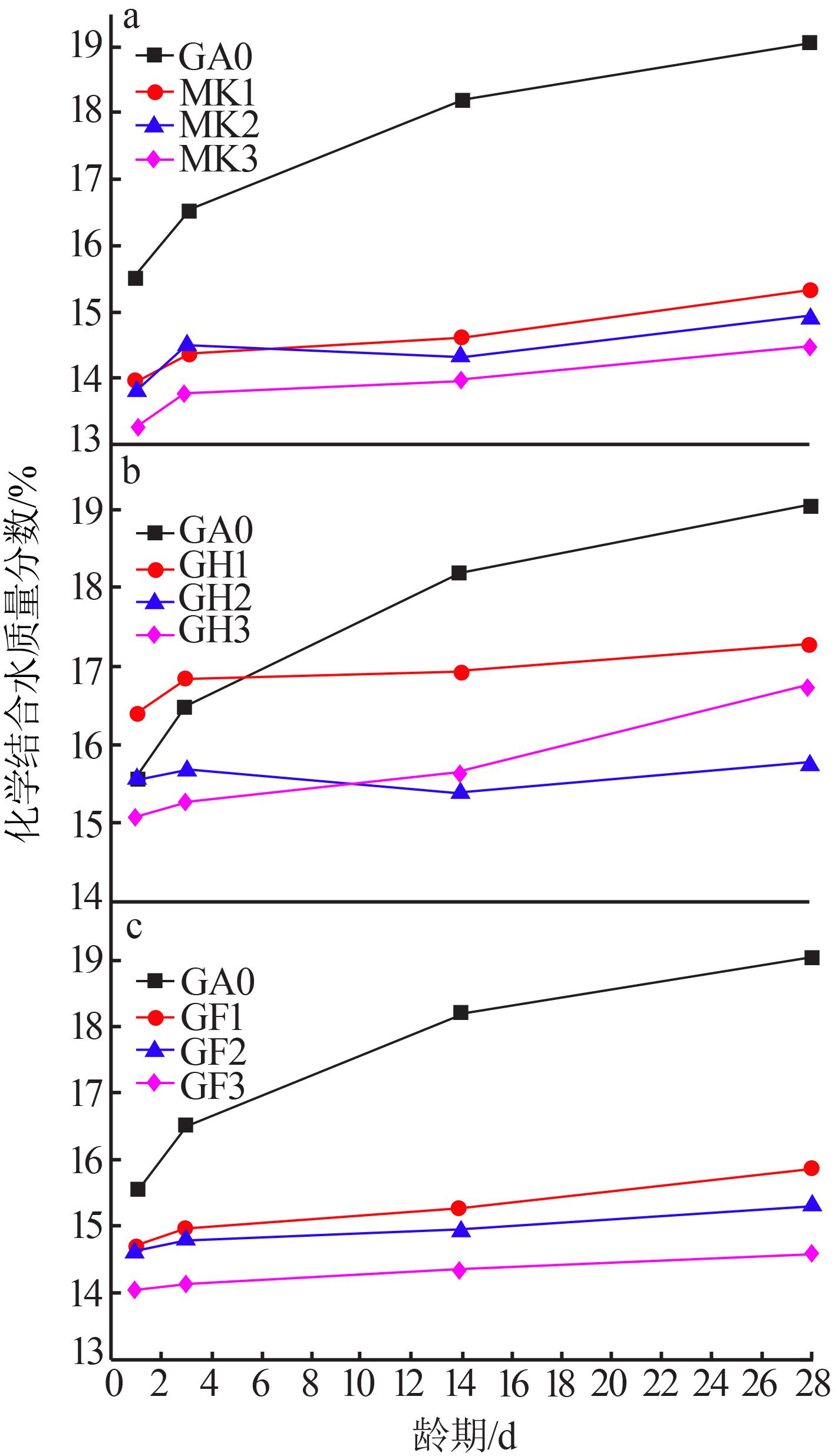

图7

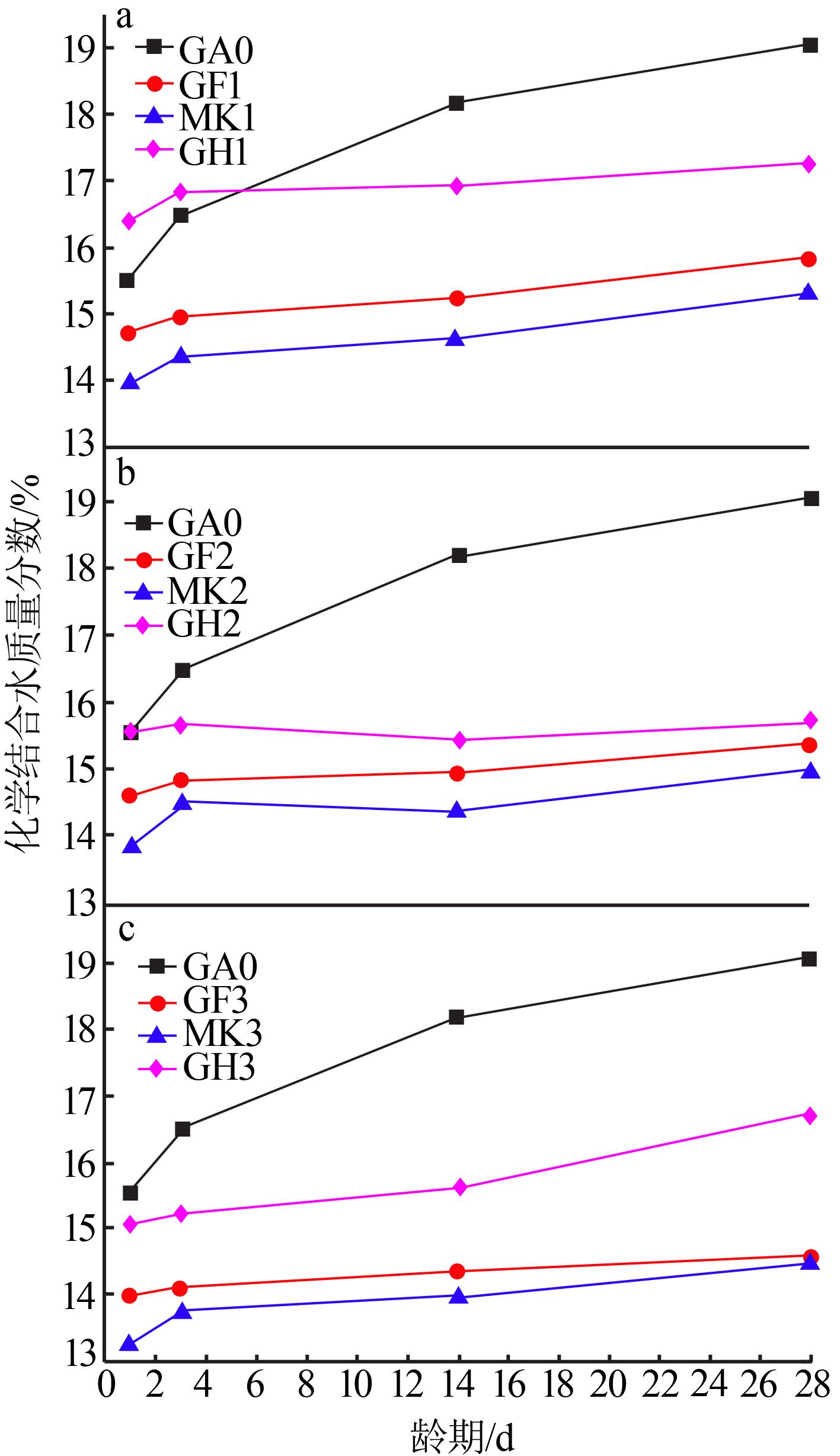

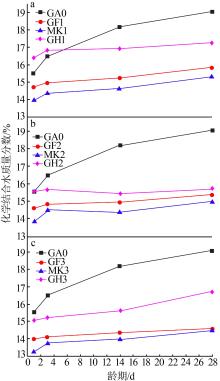

图8

参考文献 20

1	杜保聪，张鸣，杨鼎宜，等.地聚合物材料研究与应用现状［J］.四川建材，2018，44（12）：38-41.
	DU Baocong， ZHANG Ming， YANG Dingyi，et al.Research and application progress of geopolymer materials［J］.Sichuan Building Materials，2018，44（12）：38-41.
2	张同同，刘杰胜，付弯弯，等.地聚合物砂浆早期力学性能的影响因素分析［J］.武汉轻工大学学报，2019，38（6）：44-48.
	ZHANG Tongtong， LIU Jiesheng， FU Wanwan，et al.Analysis of influencing factors on early-age mechanical properties of geopolymer［J］.Journal of Wuhan Polytechnic University，2019，38（6）：44-48.
3	DAVIDOVITS J.Geopolymers-Inorganic polymeric new materi⁃
	als［J］.Journal of Thermal Analysis，1991，37（8）：1633-1656.
4	SUN Qi， TIAN Shuo， SUN Qingwei，et al.Preparation and microstructure of fly ash geopolymer paste backfill material［J］.Journal of Cleaner Production，2019，225：376-390.
5	刘璇，崔孝炜.铁尾矿-粉煤灰基地质聚合物的制备及性能研究［J］.商洛学院学报，2016，30（2）：43-46.
	LIU Xuan， CUI Xiaowei.Study on the preparation and properties of geopolymer based on material⁃iron tailings and fly ash［J］.Journal of Shangluo University，2016，30（2）：43-46.
6	KUO W T， LIU Mingyao， JUANG C U.Bonding behavior of repair material using fly⁃ash/ground granulated blast furnace slag⁃based geopolymer［J］.Materials（Basel，Switzerland），2019，12（10）.Doi：10.3390/ma12101697 .
7	郑文忠，邹梦娜，王英.碱激发胶凝材料研究进展［J］.建筑结构学报，2019，40（1）：28-39.
	ZHENG Wenzhong， ZOU Mengna， WANG Ying.Literature review of alkali⁃activated cementitious materials［J］.Journal of Building Structures，2019，40（1）：28-39.
8	XU Fang， DENG Xin， PENG Chao，et al.Mix design and flexural toughness of PVA fiber reinforced fly ash⁃geopolymer composi⁃ tes［J］.Construction and Building Materials，2017，150：179-189
9	ZEDAN S R， MOHAMED M R， AHMED D A，et al.Effect of demolition/construction wastes on the properties of alkali activated slag cement［J］.HBRC Journal，2017，13（3）：331-336.
10	马鹏传，李兴，温振宇，等.粉煤灰的活性激发与机理研究进展［J］.无机盐工业，2021，53（10）：28-35.
	MA Pengchuan， LI Xing， WEN Zhenyu，et al.Research progress on activation and mechanism of fly ash［J］.Inorganic Chemicals Industry，2021，53（10）：28-35.
11	SHI C， ROY D， KRIVENKO P.Alkali⁃activated cements and concretes［M］.New York：Taylor & Francise-Library，2005.
	BAJ&oi=fnd&pg=PP 1&dq=Alkali-activated+cements+and + con⁃
	cretes&ots=oQL 1 E4qoGM&sig=I_74QWCCnWArM5YV3Abfdx6avPs#v=onepage&q&f=false.
12	CHINDAPRASIRT P， CHAREERAT T， HATANAKA S，et al.High⁃strength geopolymer using fine high⁃calcium fly ash［J］.Jo⁃
	urnal of Materials in Civil Engineering，2011，23（3）：264-270.
13	李硕.地聚合物基路面修补材料的制备及性能研究［D］.重庆：重庆大学，2008.
	LI Shuo.Study on preparation and properties of geopolymer⁃based road repairing materials［D］.Chongqing：Chongqing University，2008.
14	LASKAR S M， TALUKDAR S.Development of ultrafine slag⁃based geopolymer mortar for use as repairing mortar［J］.Journal of Materials in Civil Engineering，2017，29（5）.Doi：10.1061/ （ASCE）MT.1943-5533.0001824 .
15	王德辉，史才军.水泥-硅灰-矿粉-粉煤灰四组分水泥基超高强混凝土的硬化过程［J］.硅酸盐通报，2018，37（12）：3951-3956，3962.
	WANG Dehui， SHI Caijun.Hardening process of ultra⁃high stren⁃
	gth concrete with cement⁃silica fume⁃slag⁃fly ash four binders［J］.Bulletin of the Chinese Ceramic Society，2018，37（12）：3951-3956，3962.
16	王磊，李金丞，张晓伟，等.地质聚合物激发剂及其激发原理［J］.无机盐工业，2022，54（2）：16-20.
	WANG Lei， LI Jincheng， ZHANG Xiaowei，et al.Geopolymer activator and its excitation principle［J］.Inorganic Chemicals Industry，2022，54（2）：16-20.
17	易龙生，王泽祥，齐莉娜.高钙粉煤灰水泥的制备及其水化程度研究［J］.非金属矿，2016，39（3）：43-46.
	YI Longsheng， WANG Zexiang， QI Lina.Preparation of high calcium fly ash cement and the hydration degree research［J］.Non-Metallic Mines，2016，39（3）：43-46.
18	AITCIN P C， JOLICOEUR C， MACGREGOR J G.Superplasticizers.How they work and why they occasionally don't［J］.Concrete International，1994，16（5）：45-52.
19	柯国军，杨晓峰，彭红，等.化学激发粉煤灰活性机理研究进展［J］.煤炭学报，2005，30（3）：366-370.
	KE Guojun， YANG Xiaofeng， PENG Hong，et al.Progress of research on chemical activating mechanisms of fly ash［J］.Journal of China Coal Society，2005，30（3）：366-370.
20	王智，郑洪伟，钱觉时，等.硫酸盐对粉煤灰活性激发的比较［J］.粉煤灰综合利用，1999，12（3）：15-18.
	WANG Zhi， ZHENG Hongwei， QIAN Jueshi，et al.A study on comparison of sulfate activating fly ash［J］.Fly Ash Comprehensive Utilization，1999，12（3）：15-18.

原料	化学成分质量分数/%
原料	CaO	SiO₂	Al₂O₃	SO₃	Fe₂O₃	MgO	K₂O	TiO₂	C
偏高岭土	<0.1	54.5	43.5	—	0.81	<0.05	<0.5	1.0	—
矿渣	34.0	34.5	17.7	1.64	1.03	6.01	—	—	—
粉煤灰微珠	0.4	57.6	30.5	—	0.60	1.50	2.25	1.25	1.40
硅灰	0.023	98.1	0.22	—	0.015	0.011	0.056	0.013	—

编号	m（矿渣）/g	m（粉煤灰微珠）/g	m（偏高岭土）/g	m（硅灰）/g	m（水）/ g	m（水玻璃）/g	m（氢氧化钠）/g
GA0	990.0	110.0	0	0	367	129.9	85.2
MK1	940.5	104.5	55	0	367	129.9	85.2
MK2	836.0	209.0	110	0	367	129.9	85.2
MK3	731.5	313.5	165	0	367	129.9	85.2
GH1	940.5	104.5	0	55	367	129.9	85.2
GH2	836.0	209.0	0	110	367	129.9	85.2
GH3	731.5	313.5	0	165	367	129.9	85.2
GF1	891.0	99.0	55	55	367	129.9	85.2
GF2	841.5	93.5	110	55	367	129.9	85.2
GF3	792.0	88.0	165	55	367	129.9	85.2

[1]	史王芳, 张永胜. 混凝土基非金属硼掺杂富氮氮化碳降解NO _x 性能研究[J]. 无机盐工业, 2025, 57(3): 116-123.
[2]	程子扬, 陈国夫. 纳米SiO₂-水泥复合胶凝材料早期水化动力学研究[J]. 无机盐工业, 2024, 56(7): 80-87.
[3]	代红涛, 沈芳芳, 杨文涛. 利用垃圾焚烧渣制备陶瓷透水路面砖的试验研究[J]. 无机盐工业, 2024, 56(5): 121-127.
[4]	倪栋, 唐亮, 何兆益, 王健, 裴姗姗, 夏磊. 电解锰渣对熟石灰-矿渣体系硫酸盐激发性能研究[J]. 无机盐工业, 2024, 56(11): 151-157.
[5]	钟彬扬, 梁玉兰, 陈志杰, 廖启华, 王金贵. 牡蛎壳微粉改性水泥基复合材料性能及微观结构研究[J]. 无机盐工业, 2024, 56(10): 135-140.
[6]	李强, 由晓敏, 佘雪峰, 姜泽毅, 薛庆国, 王静松. 焙烧温度与碳结构对钙碳球团抗压强度的影响[J]. 无机盐工业, 2023, 55(9): 43-49.
[7]	常承兵, 刘生玉, 张雷, 杨志超, 郭建英, 栗褒. 钙硅酸盐矿物湿法碳酸化封存二氧化碳实验研究[J]. 无机盐工业, 2023, 55(9): 57-65.
[8]	许丽, 张强. 铁尾矿粉水泥基材料的性能实验研究[J]. 无机盐工业, 2023, 55(6): 116-123.
[9]	杜长青, 王章轩, 仝腾, 刘骁繁, 刘亮. 硅灰/氧化石墨烯在水泥硬化浆体中的分散性研究[J]. 无机盐工业, 2023, 55(11): 115-120.
[10]	和文超,薛静,王伟. 含粉煤灰微珠混凝土的强度和徐变特性研究[J]. 无机盐工业, 2023, 55(1): 124-128.
[11]	张太玥,谢凡,郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究[J]. 无机盐工业, 2022, 54(9): 136-142.
[12]	王悠悠,袁浩,韩晴晴,谌世英. 激发剂对粉煤灰-钛石膏-电石渣体系的活化及作用机理[J]. 无机盐工业, 2022, 54(6): 115-119.
[13]	付汝松,陆跃贤,安红芳,孔德文,付汝宾. 半水磷石膏固化原状磷石膏制备胶凝材料及性能研究[J]. 无机盐工业, 2022, 54(6): 109-114.
[14]	李紫瑞,邢冬娴,汤建伟,王保明,化全县,刘丽,刘咏. 磷石膏基复合相变材料的制备及储热性能研究[J]. 无机盐工业, 2022, 54(4): 34-39.
[15]	胡修权,张立,张晋,尤大海,李国栋,张朝宏. 非煅烧磷石膏基胶凝材料的改性实验[J]. 无机盐工业, 2022, 54(4): 29-33.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
