不同硫酸盐环境下铝酸三钙的劣化过程及机制

doi:10.19964/j.issn.1006-4990.2021-0648

摘要/Abstract

摘要：

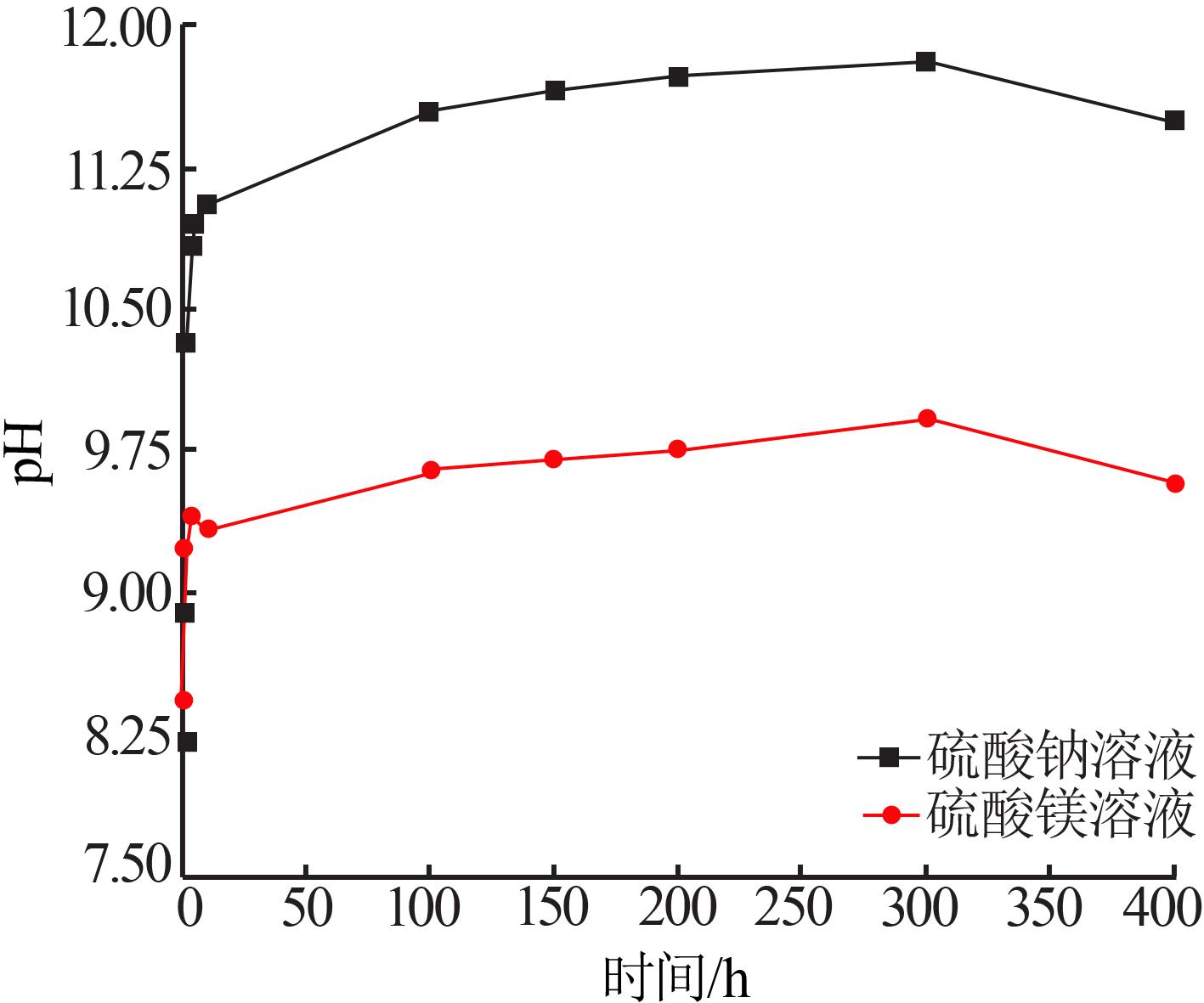

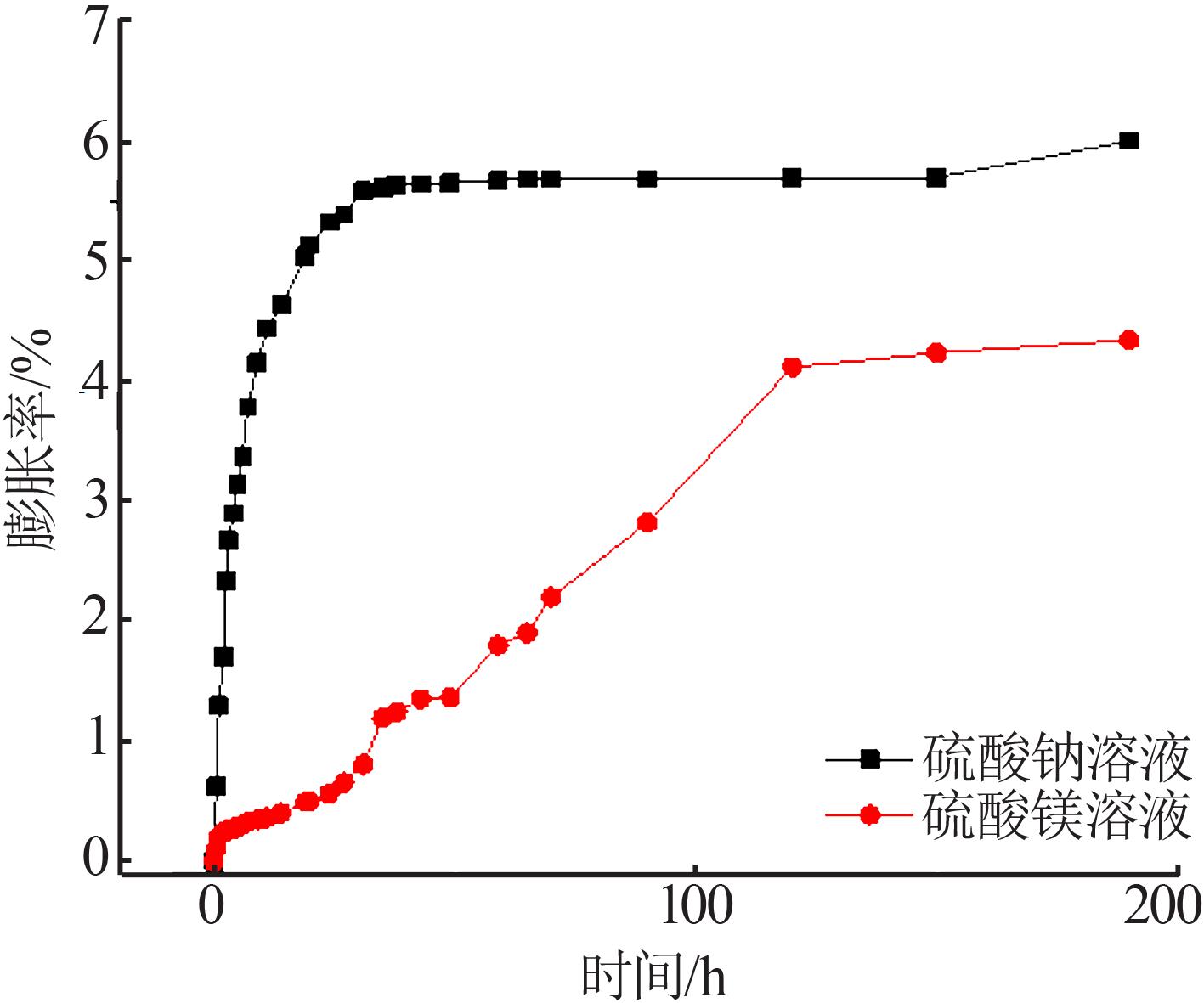

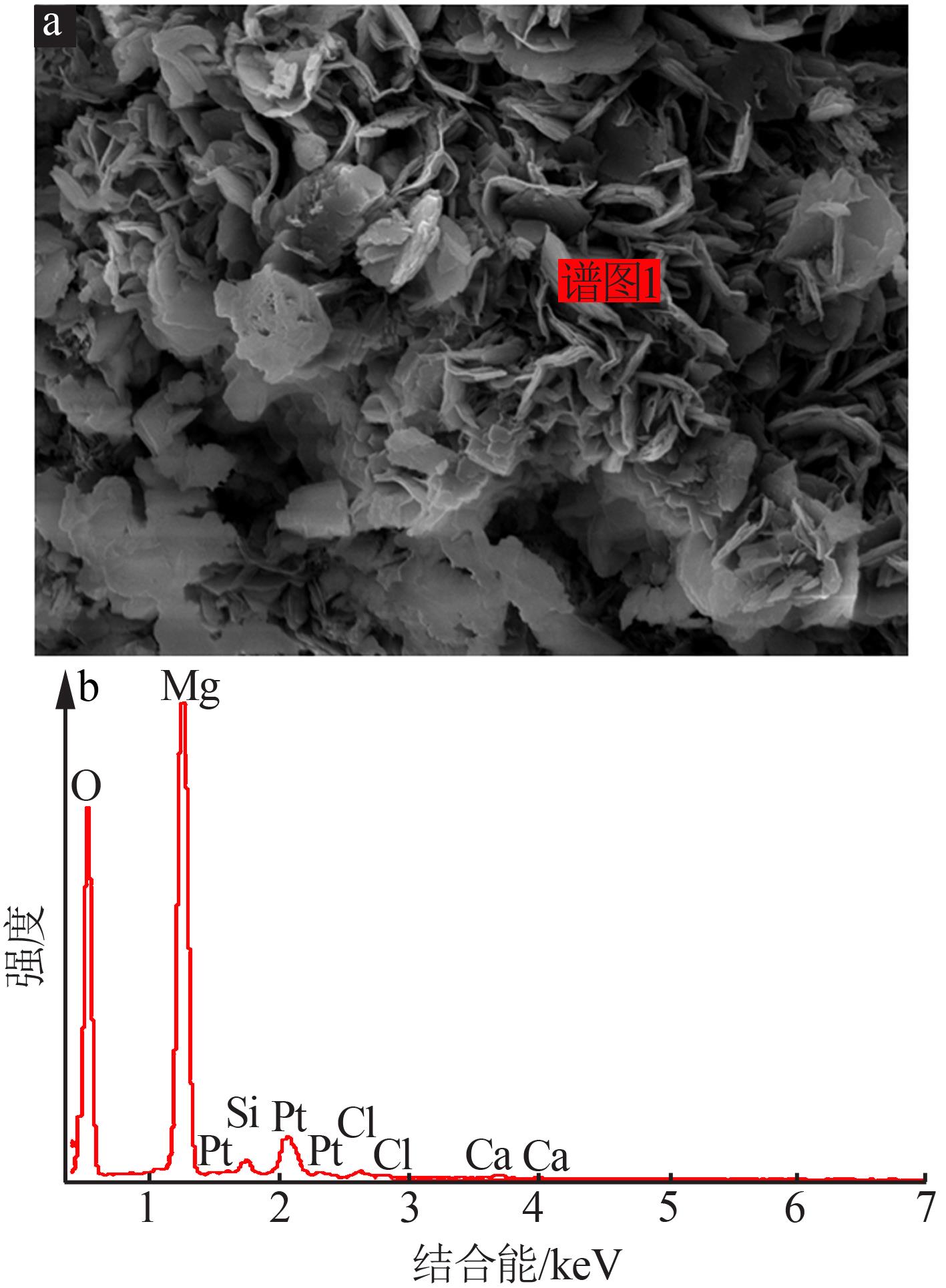

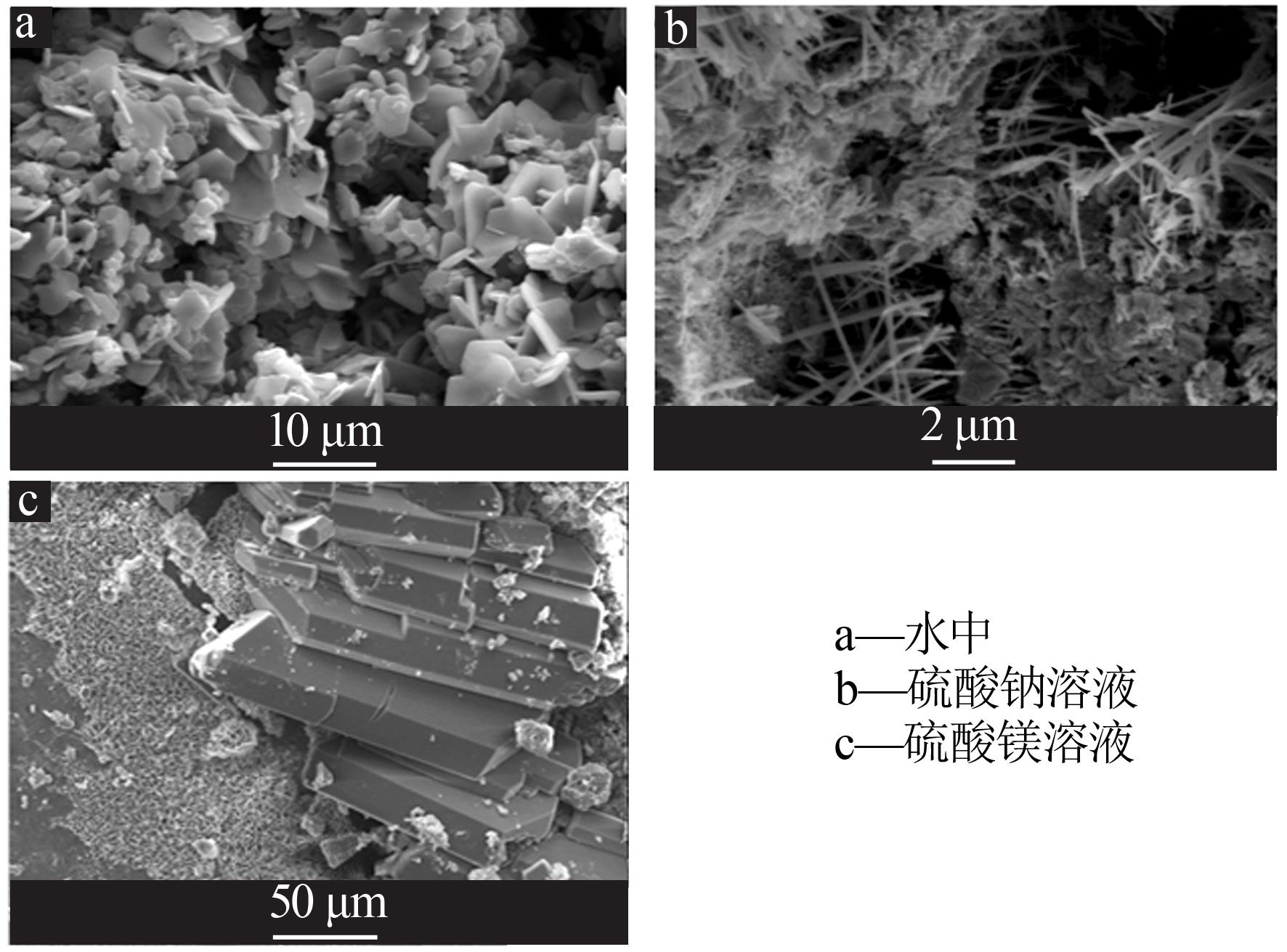

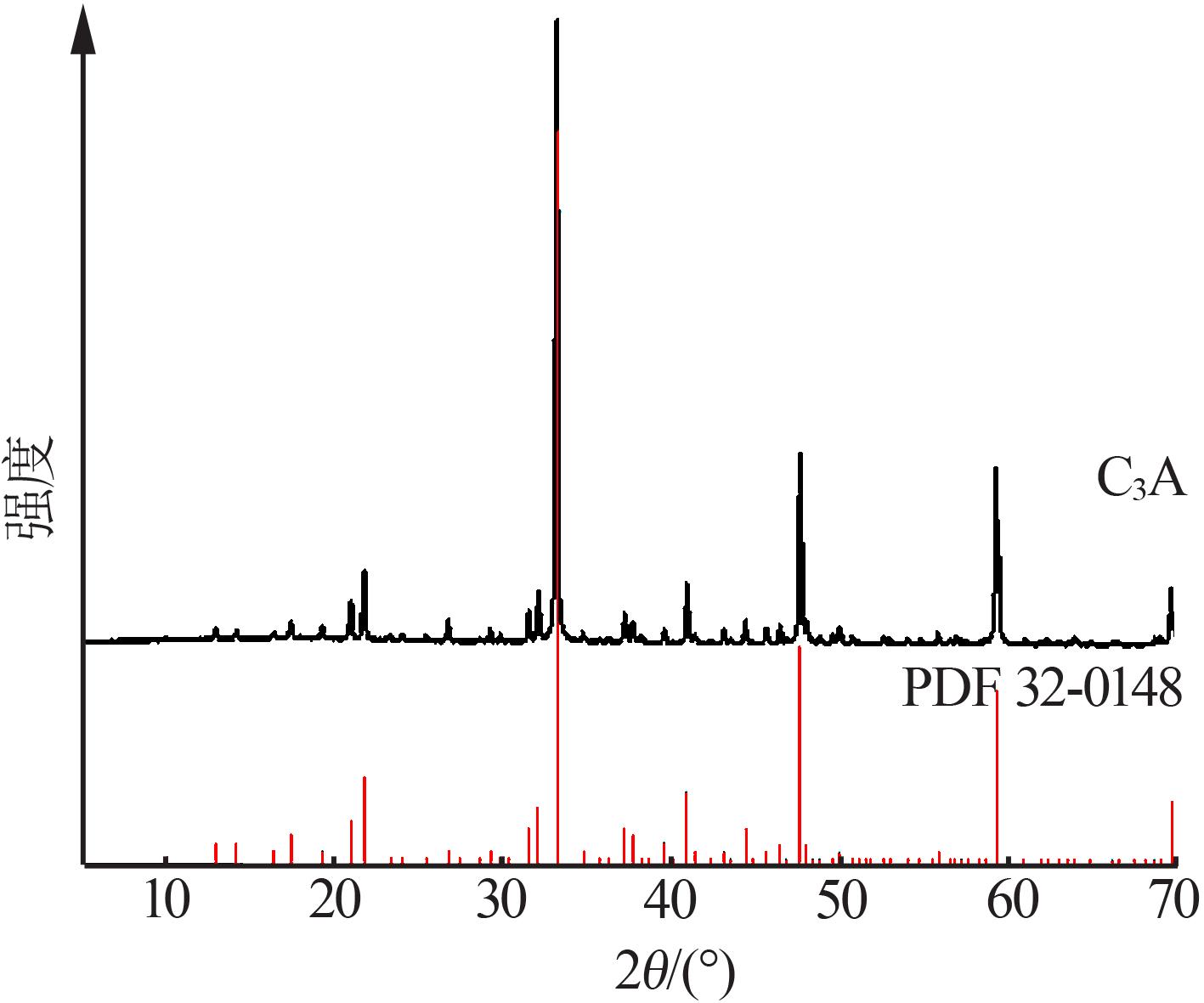

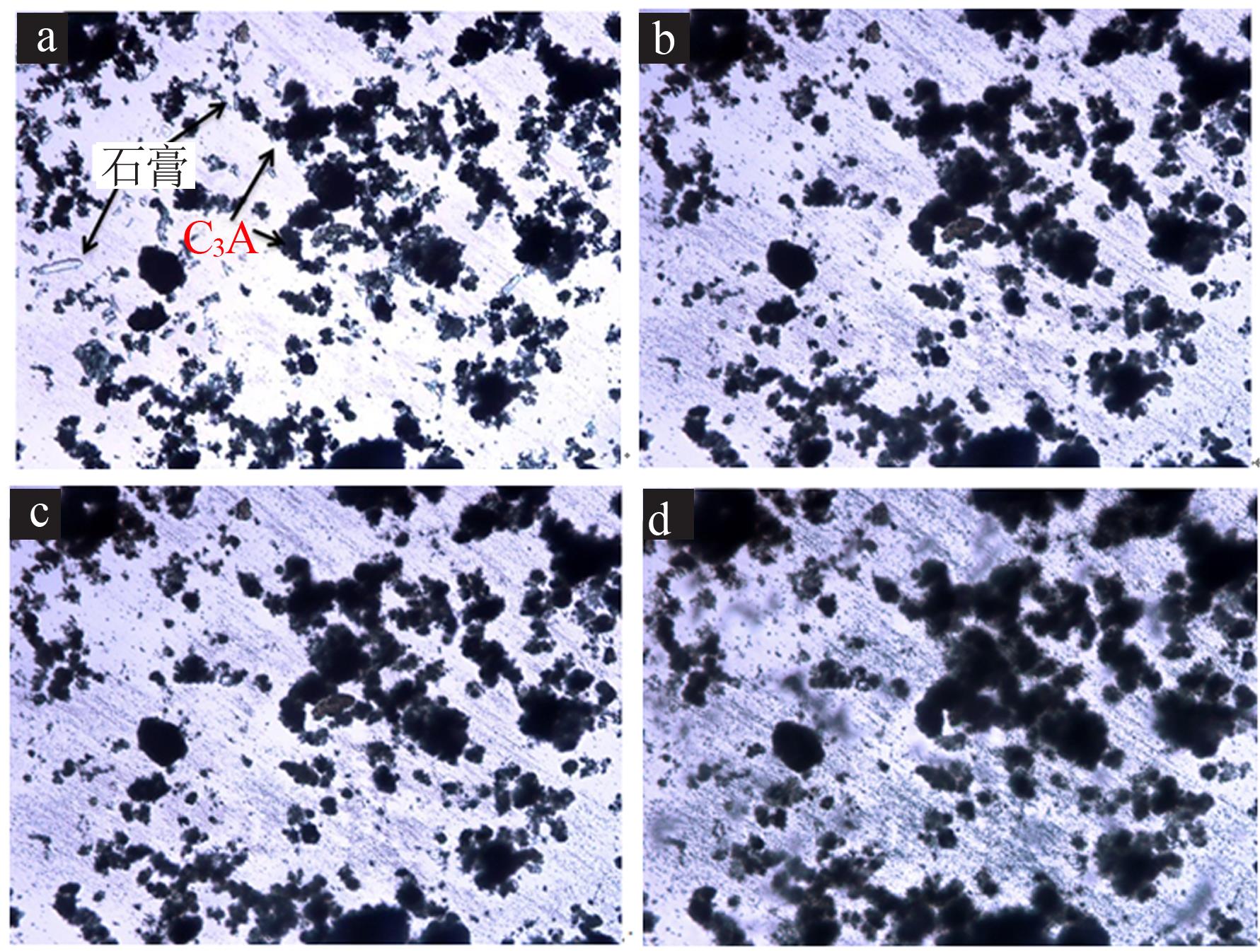

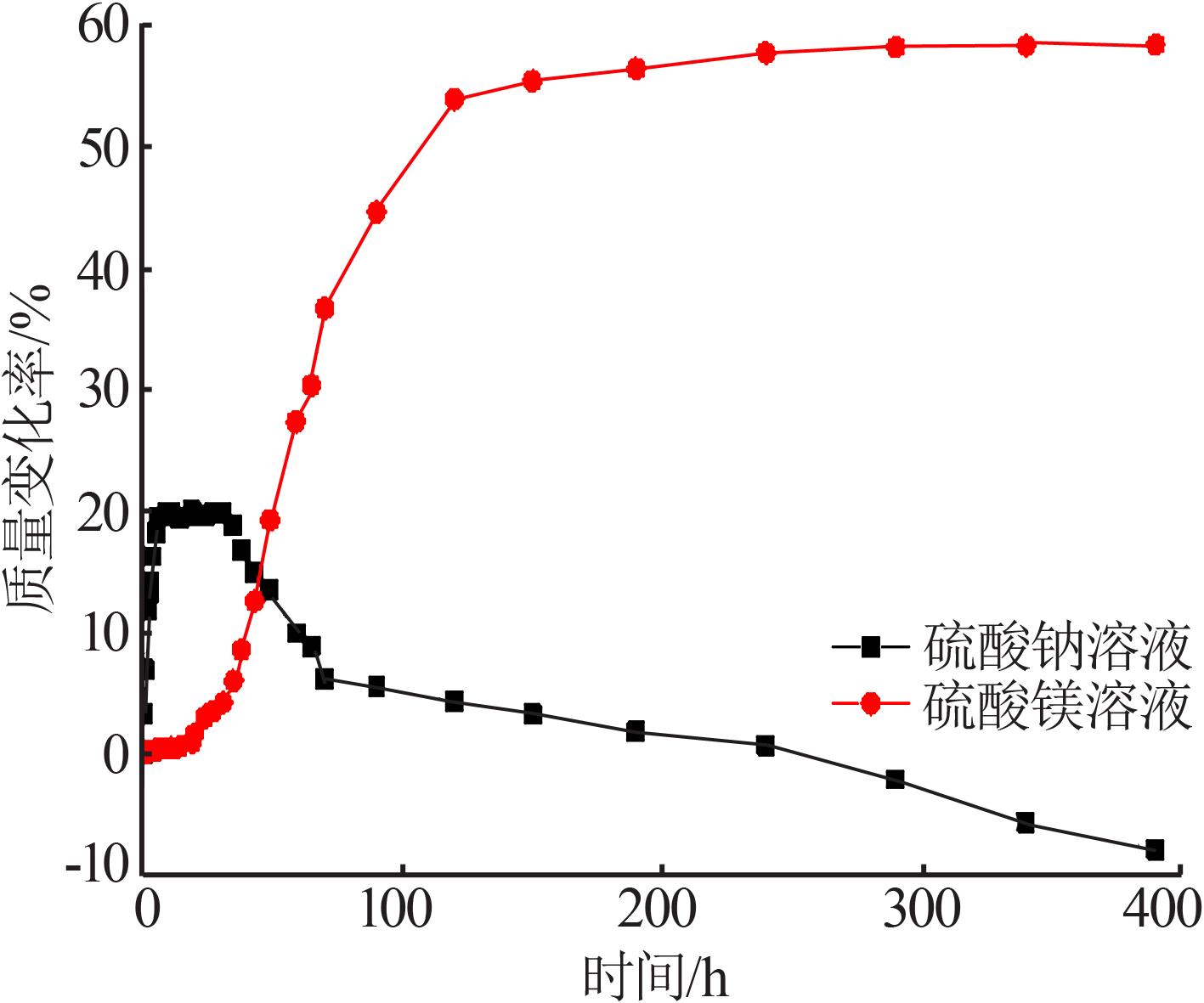

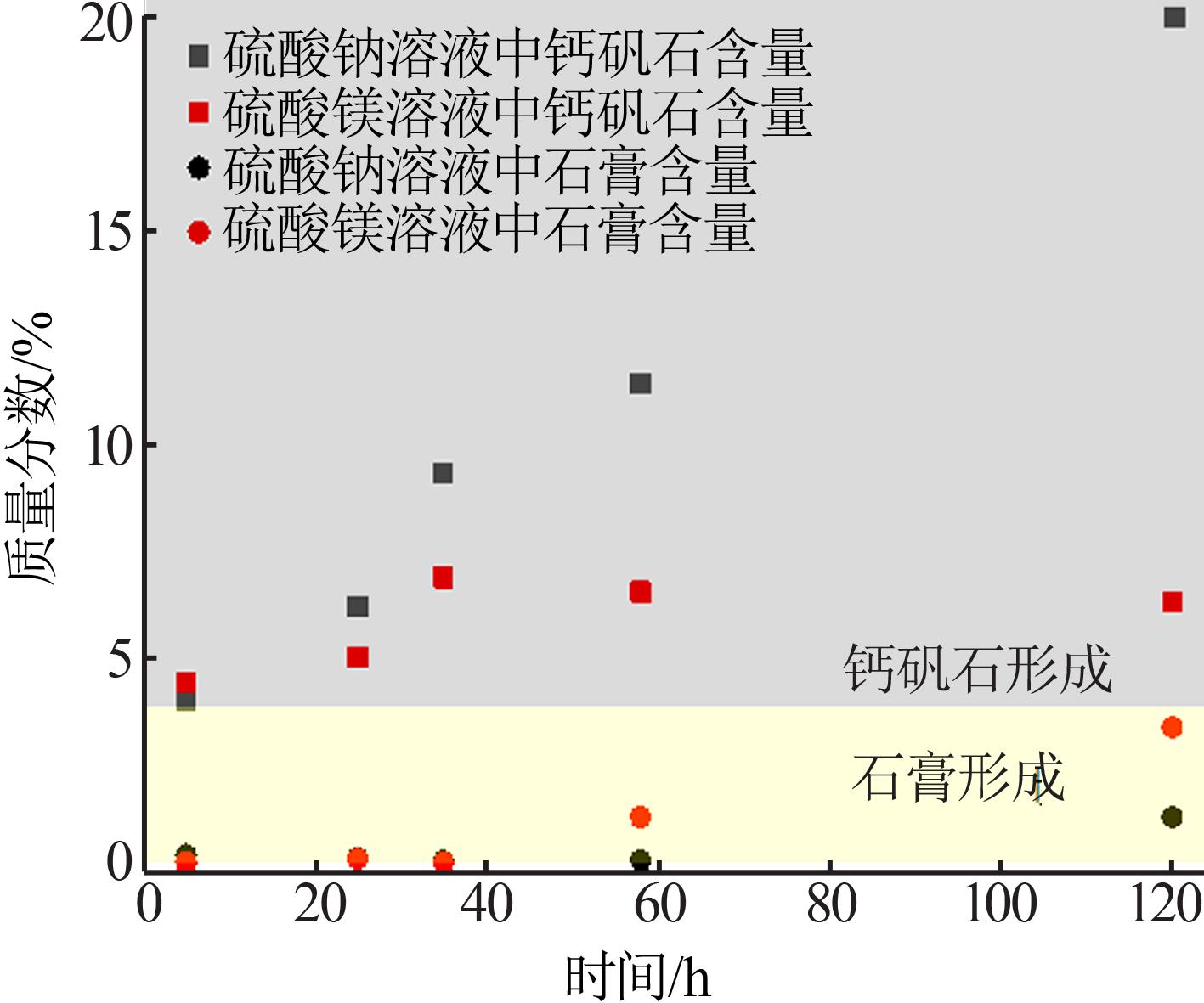

主要研究了硫酸钠和硫酸镁溶液对铝酸三钙（C₃A）单矿浆体损伤的影响，使用外观、膨胀率、质量变化研究了浆体宏观性能的劣化，并进一步采用半定量X射线衍射分析（XRD）和扫描电子显微镜（SEM）分析了浆体的侵蚀产物含量和微结构，最后采用光学显微镜原位研究了C₃A-CaSO₄体系下钙矾石的形成特征。研究结果表明：外部的硫酸根能够扩散进入水泥基材料与含铝相的水化产物发生反应形成钙矾石，针棒状钙矾石在有限的空间中不断形成，会导致试件膨胀并引起质量的增加。在硫酸钠溶液中浸泡120 h后浆体中钙矾石质量分数上升到20.12%，而硫酸镁溶液中浆体的钙矾石质量分数仅为6.87%。与硫酸钠溶液不同，镁离子的存在会与孔溶液中的氢氧根发生反应形成氢氧化镁附着在表层，抑制了外部硫酸根的侵入，同时该环境下氢氧根的消耗引起的较低pH有利于石膏的生长。

关键词: 硫酸盐侵蚀, 铝酸三钙, 硫酸钠, 硫酸镁

Abstract:

The effect of sodium sulfate and magnesium sulfate solution on the damage of tricalcium aluminate single ore slurry was studied.The deterioration of macro properties of the slurry was studied by appearance，expansion rate and mass change.The content of corrosion products and microstructure of the slurry were further analyzed by semi quantitative X-ray diffraction（XRD） and scanning electron microscopy（SEM）.Finally，the formation characteristics of ettringite in C₃A-CaSO₄ system were studied in situ by optical microscope.The results showed that the infiltration of external sulfate ions would react with the original hexagonal plate calcium sulphoaluminate hydrate to form ettringite.The continuous formation of needle rod ettringite in a limited space would lead to specimen expansion and increase in mass.In the sodium sulfate solution，the ettringite content in the slurry increased to 20.12% after 120 h soaking，while the ettringite content in the magnesium sulfate solution was only 6.87%.Due to the existence of magnesium ions in magnesium sulfate solution，magnesium hydroxide precipitates would be formed and attached to the surface of single mineral cement stone，which inhibited the invasion of external sulfate ions.At the same time，the lower pH caused by the consumption of hydroxyl ions in this environment was conducive to the growth of gypsum.

Key words: sulfate attack, tricalcium aluminate, sodium sulfate, magnesium sulfate

中图分类号:

TQ125.14

王炳监,齐道正,陈登. 不同硫酸盐环境下铝酸三钙的劣化过程及机制[J]. 无机盐工业, 2022, 54(8): 119-124.

WANG Bingjian,QI Daozheng,CHEN Deng. Degradation processes and mechanism of tricalcium aluminate in different sulfate environment[J]. Inorganic Chemicals Industry, 2022, 54(8): 119-124.

图/表 10

图1

表1

图2

图3

图4

图5

图6

图7

图8

图9

参考文献 12

1	余振新，高建明，宋鲁光，等.荷载-干湿交替-硫酸盐耦合作用下混凝土损伤过程［J］.东南大学学报：自然科学版，2012，42（3）：487-491.
	YU Zhenxin， GAO Jianming， SONG Luguang，et al.Damage process of concrete exposed to sulfate attack under drying⁃wetting cycles and loading［J］.Journal of Southeast University：Natural Science Edition，2012，42（3）：487-491.
2	梁咏宁，袁迎曙.硫酸钠和硫酸镁溶液中混凝土腐蚀破坏的机理［J］.硅酸盐学报，2007，35（4）：504-508.
	LIANG Yongning， YUAN Yingshu.Mechanism of concrete destruction under sodium sulfate and magnesium sulfate solution［J］.Journal of the Chinese Ceramic Society，2007，35（4）：504-508.
3	贾洪全，宫经伟，王小龙，等.硫酸盐浓度对水泥基材料侵蚀的影响研究［J］.水力发电，2020，46（3）：113-116.
	JIA Hongquan， GONG Jingwei， WANG Xiaolong，et al.Effect of sulfate concentration on the erosion of cement⁃based materials［J］.Water Power，2020，46（3）：113-116.
4	张平，古龙龙，李凯，等.再生微粉混凝土抗冻性及抗硫酸盐侵蚀性能研究［J］.混凝土与水泥制品，2020（3）：27-30.
	ZHANG Ping， GU Longlong， LI Kai，et al.Study on frost resistance and sulfate resistance of concrete with recycled fine powder［J］.China Concrete and Cement Products，2020（3）：27-30.
5	张磊，杨鼎宜.混凝土硫酸盐侵蚀过程及主要产物研究进展［J］.混凝土与水泥制品，2006（6）：19-22.
	ZHANG Lei， YANG Dingyi.Research progress on sulfate erosion process and products of concrete［J］.China Concrete and Cement Products，2006（6）：19-22.
6	李年维.硫酸盐侵蚀中钙矾石的形成机理及硫酸盐侵蚀预防措施［J］.水利与建筑工程学报，2011，9（4）：124-128.
	LI Nianwei.Formation mechanism of ettringite due to sulfate attack and preventive measures against sulfate attack［J］.Journal of Water Resources and Architectural Engineering，2011，9（4）：124-128.
7	刘连新.察尔汗盐湖及超盐渍土地区混凝土侵蚀及预防初探［J］.建筑材料学报，2001，4（4）：395-400.
	LIU Lianxin.Brief introduction on the study of erosion and prevention of concrete in salt lake and saline soil area of chaerhan，chaidamu［J］.Journal of Building Materials，2001，4（4）：395-400.
8	LIU Kaiwei， MO Liwu， DENG Min.Influence of pH on the formation of gypsum in cement materials during sulfate attack［J］.Advances in Cement Research，2015，27（8）：487-493.
9	唐梦奇，黎香荣，刘国文，等.X射线衍射K值法测定氧化铁皮中游离α-SiO₂的含量［J］.岩矿测试，2015，34（5）：565-569.
	TANG Mengqi， LI Xiangrong， LIU Guowen，et al.Determination of free α-SiO₂ content in mill scale by X-ray diffraction K value method［J］.Rock and Mineral Analysis，2015，34（5）：565-569.
10	刘子铭，熊锐，关博文，等.不同pH值条件下水泥砂浆硫酸盐侵蚀损伤评价［J］.硅酸盐通报，2016，35（7）：2247-2253.
	LIU Ziming， XIONG Rui， GUAN Bowen，et al.Damage evaluation of sulfate erosion to cement mortar under different pH-value conditions［J］.Bulletin of the Chinese Ceramic Society，2016，35（7）：2247-2253.
11	李涛，朱鹏涛，张彬，等.硫酸盐侵蚀下混凝土内腐蚀反应-扩散过程的实验研究［J］.硅酸盐通报，2020，39（1）：50-55.
	LI Tao， ZHU Pengtao， ZHANG Bin，et al.Experimental study on corrosion reaction⁃diffusion process of concrete under sulfate attack［J］.Bulletin of the Chinese Ceramic Society，2020，39（1）：50-55.
12	高小建，马保国，邓红卫.胶凝材料组成对混凝土TSA硫酸盐侵蚀的影响［J］.哈尔滨工业大学学报，2007，39（10）：1554-1558.
	GAO Xiaojian， MA Baoguo， DENG Hongwei.Influence of binder composition on the thaumasite form of sulfate attack of concre⁃
	te［J］.Journal of Harbin Institute of Technology，2007，39（10）：1554-1558.

Metrics

阅读次数

全文

HTML			PDF

最新录用	在线预览	正式出版	最新录用	在线预览	正式出版
0	0	11	0	0	88

下载来源	本网站	其他网站

次数	85	14
比例	86%	14%

摘要

316

最新录用	在线预览	正式出版

0	0	316

下载来源	本网站	其他网站

次数	145	171
比例	46%	54%

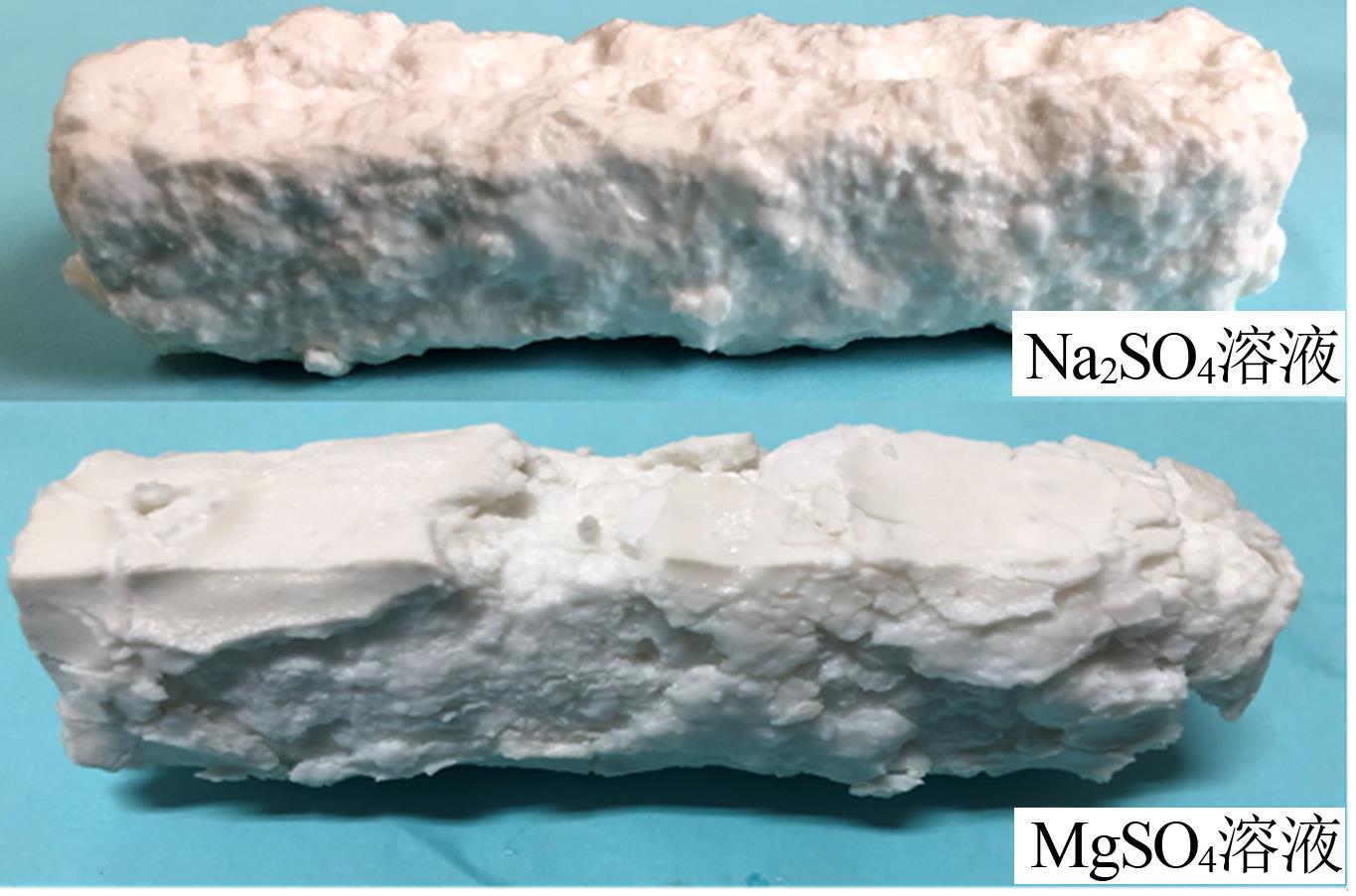

侵蚀溶液	早期（14 h）	中期（30 h）	后期（>200 h）
硫酸钠溶液	表面起皮	表层酥化	表层软化、剥落
硫酸镁溶液	表面微裂纹	表层明显开裂	表层开裂、剥落

[1]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[2]	张健乐, 曹亚鹏, 祖明华, 张志昆, 刘玉敏, 韩继龙. 十二烷基硫酸钠与氨基酸双模板调控碳酸钙形貌的研究[J]. 无机盐工业, 2025, 57(1): 58-63.
[3]	刘小文, 李俊, 周兆安, 毛谙章, 周爱青. 响应曲面法优化PAC深度净化高浓度硫酸钠溶液中F^-的研究[J]. 无机盐工业, 2024, 56(6): 67-72.
[4]	李鸿源, 张建华. 热解法脱除工业废盐中总有机碳的工艺研究[J]. 无机盐工业, 2024, 56(10): 95-102.
[5]	魏天顺, 纪利俊, 盛勇, 陈葵, 吴艳阳, 武斌. 高盐废水中硫酸铵和硫酸钠的分质结晶工艺研究[J]. 无机盐工业, 2024, 56(1): 102-106.
[6]	廖圣德,杨要峰,李亚新,吴浩. 十二胺浮选脱硫副产物亚硫酸镁实验及其机理研究[J]. 无机盐工业, 2023, 55(2): 113-118.
[7]	何镐东,杨林,曹建新. 黄磷渣与硫酸钠-氯化钠制备高温复合相变储能材料[J]. 无机盐工业, 2023, 55(2): 126-131.
[8]	蒋德敏, 李顺梅, 李青青, 陈雨欣, 刘代俊. 氢氧化镁与七水硫酸镁水热法合成碱式硫酸镁晶须[J]. 无机盐工业, 2023, 55(12): 74-81.
[9]	赖先熔, 陈周秦, 孙豪, 阳超. 西藏硫酸镁亚型盐湖原卤水吸附提锂中试研究[J]. 无机盐工业, 2023, 55(11): 86-92.
[10]	刘壮,安继民,李永军,陈星,赵毅刚,翟瑞国. 碱洗氧化工艺中杂质对硫酸钠结晶粒度的影响[J]. 无机盐工业, 2022, 54(4): 123-127.
[11]	田海英,周复,徐川,涂明江,钟兆资,廖仕英,李仕红. Li⁺、Na⁺、K⁺、SO₄^2--H₂O体系相图在MVR蒸发过程的应用研究[J]. 无机盐工业, 2021, 53(8): 75-78.
[12]	杨卓颖,杨帆,易美桂,向兰. 含镁铝杂质硫酸氧钛溶液水热水解规律[J]. 无机盐工业, 2021, 53(12): 113-116.
[13]	王彦飞,焦健,蒋淑婉,许史杰. 基于逆溶解度性质的硫酸钠-水体系成核动力学的研究[J]. 无机盐工业, 2021, 53(10): 41-46.
[14]	李茹春,郑水林,孙志明,李春全. 硅藻土合成片状托贝莫来石及其机理研究[J]. 无机盐工业, 2021, 53(1): 24-29.
[15]	张兵兵,任建坡,沈志红,蒋志强. 2,3-吡啶二羧酸合成尾气吸收实验研究[J]. 无机盐工业, 2020, 52(7): 74-76.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
