热解法脱除工业废盐中总有机碳的工艺研究

doi:10.19964/j.issn.1006-4990.2024-0128

摘要/Abstract

摘要：

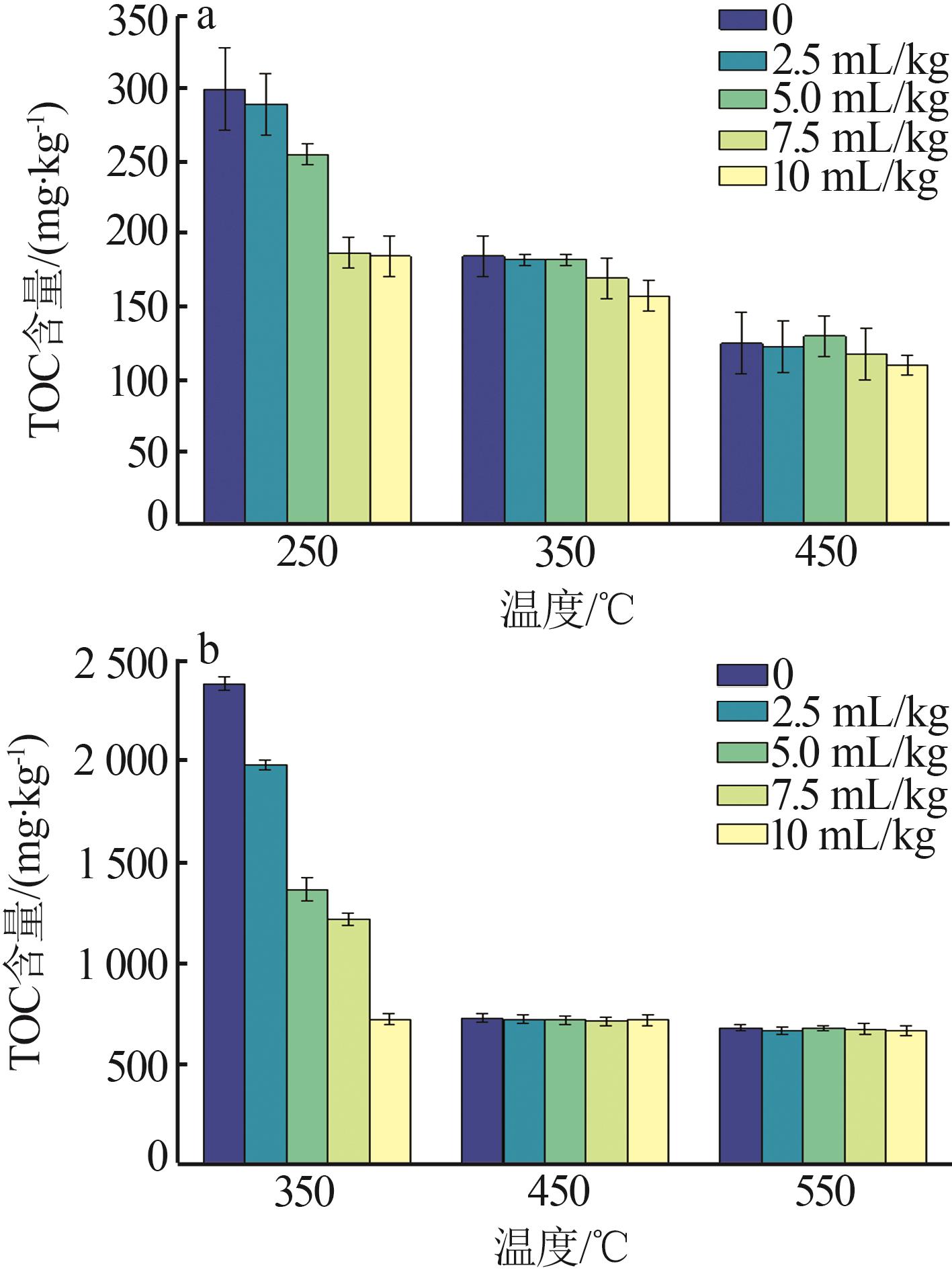

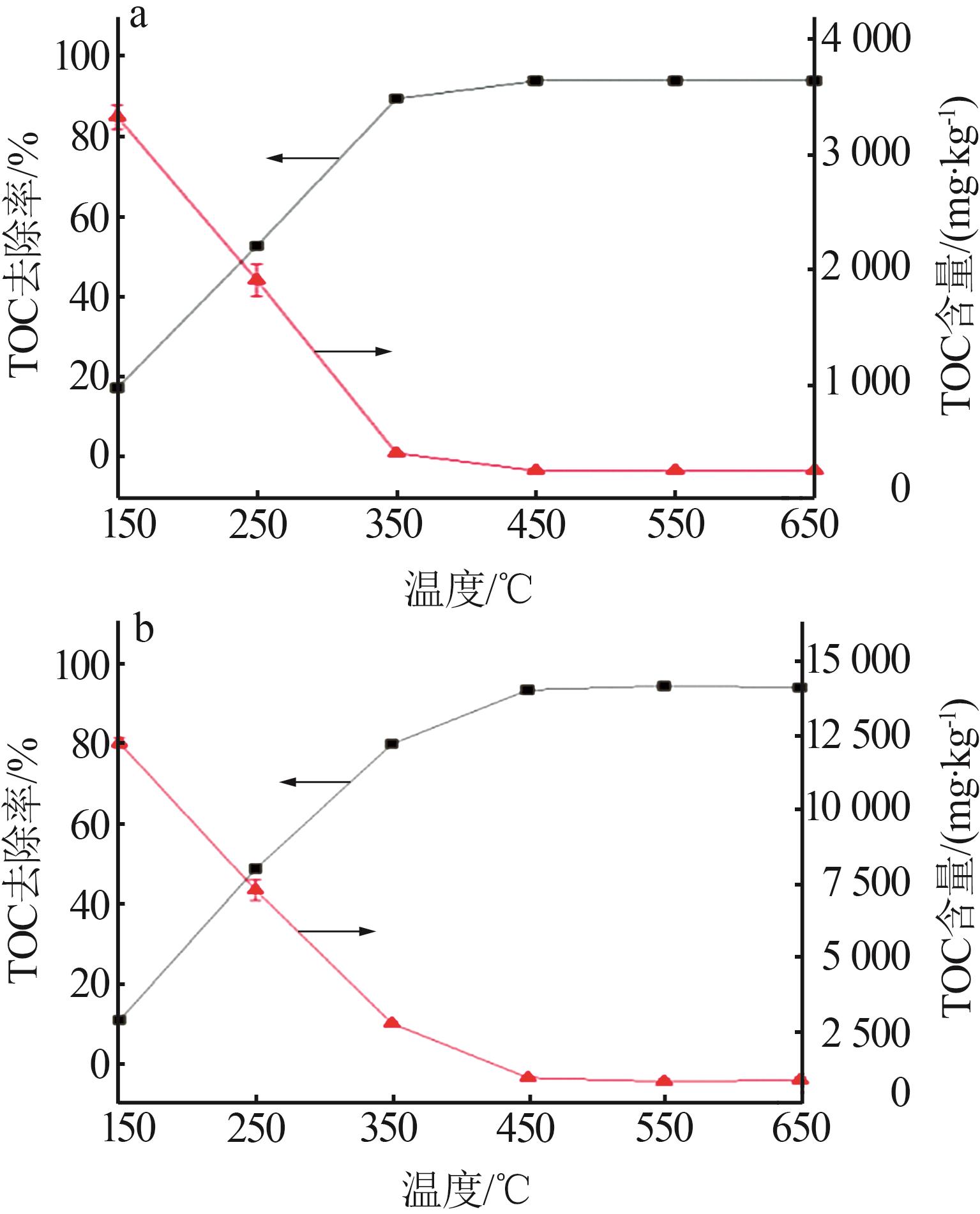

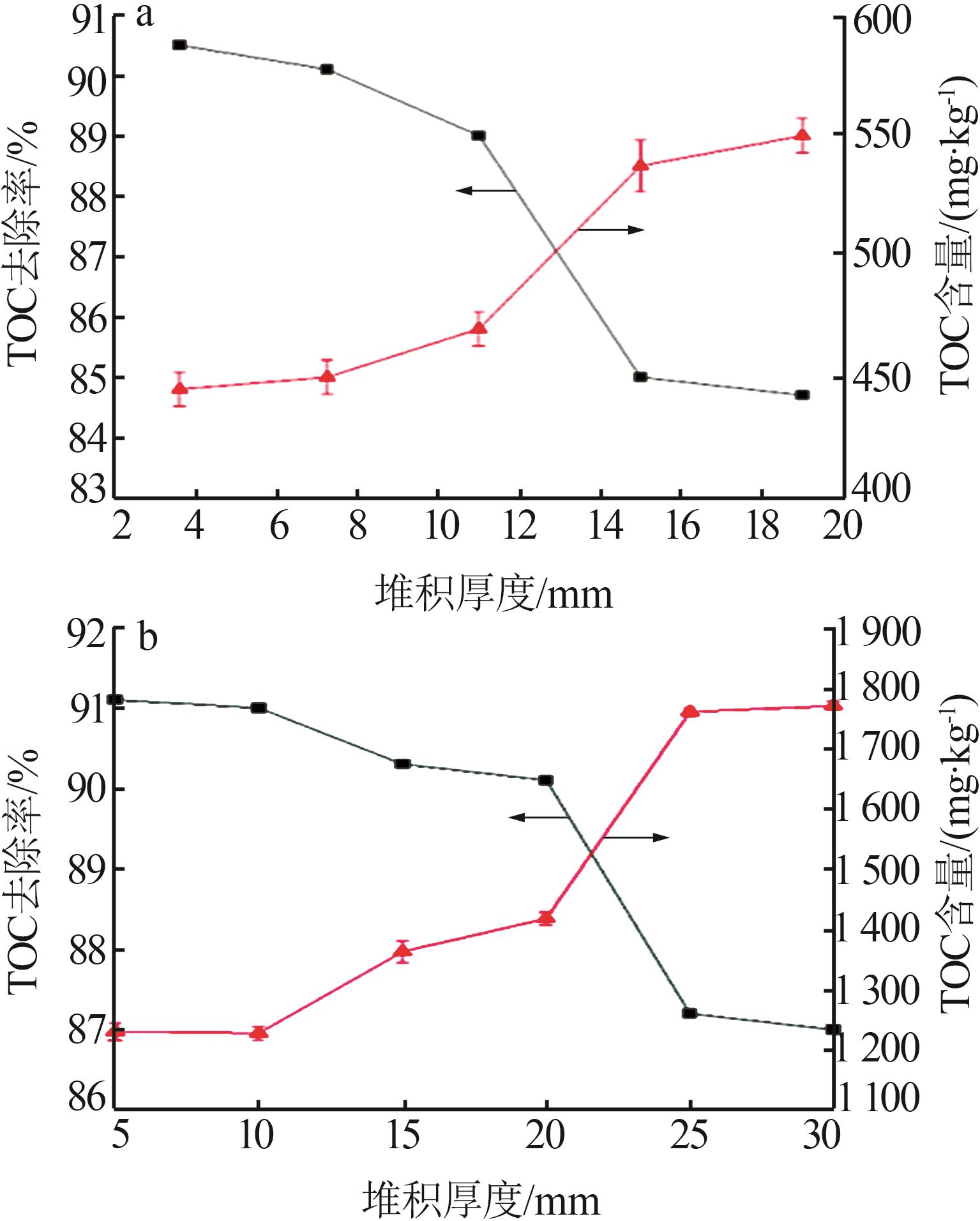

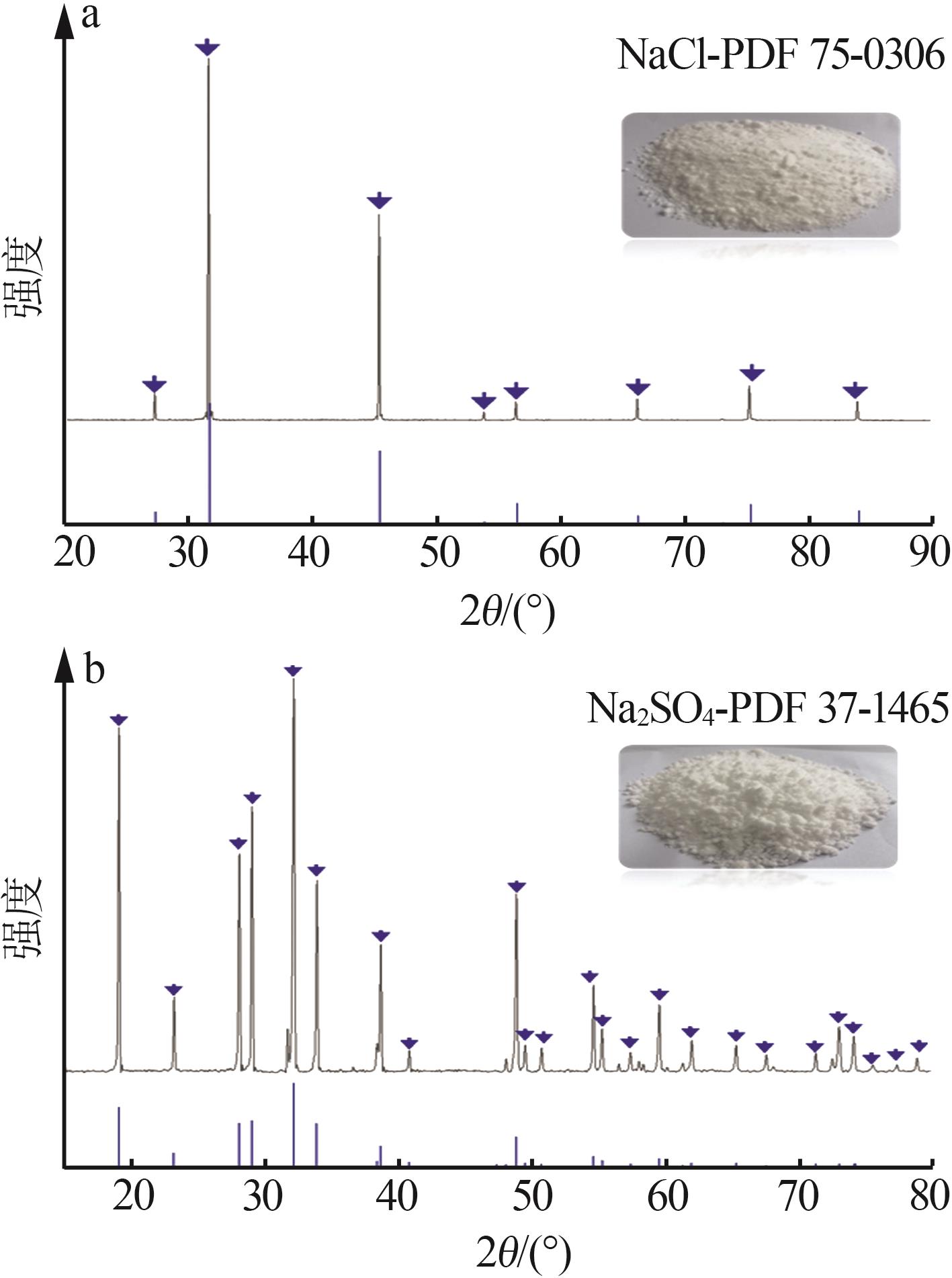

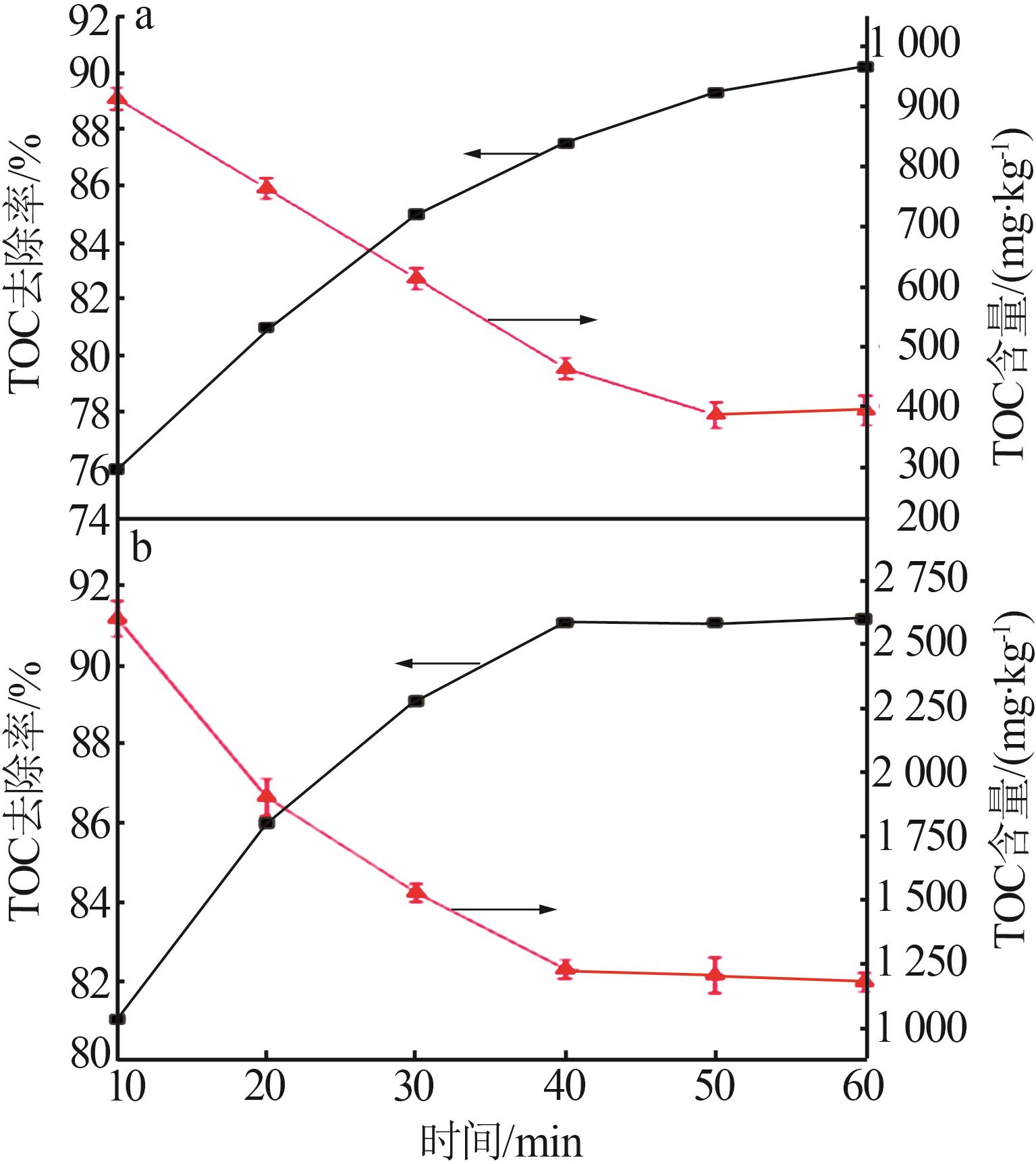

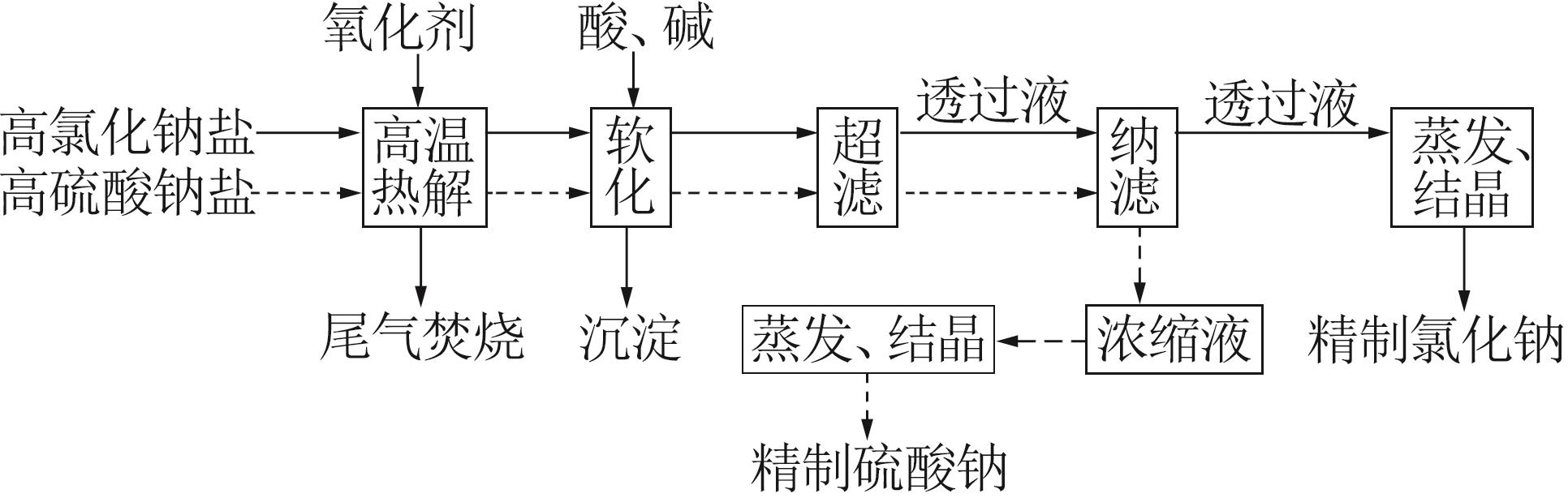

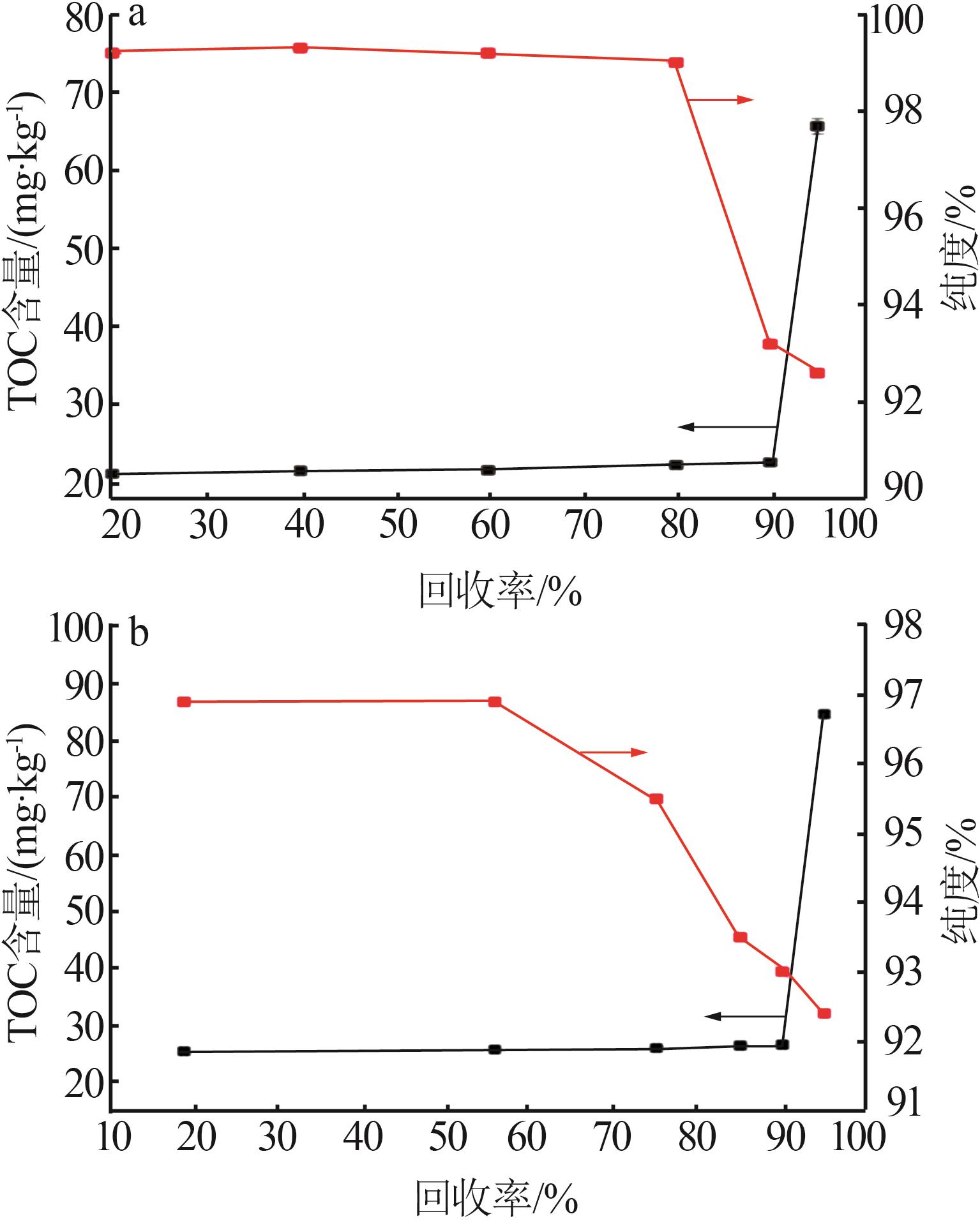

高效率、低成本地脱除废盐中的总有机碳（TOC），是实现废盐资源化途径中重要的预处理手段。以两种代表性工业废盐（简称高氯化钠、高硫酸钠）为对象开展高温热解工艺研究，结果表明：高氯化钠在350 ℃、堆积厚度为12.5 mm条件下热解60 min，TOC去除率为94%；高硫酸钠在450 ℃、堆积厚度为18.5 mm条件下热解40 min，TOC去除率为94.2%。热解前向高氯化钠中添加7.5 mL/kg双氧水，250 ℃热解时的TOC去除率和350 ℃不添加双氧水的去除率相当，向高硫酸钠中添加10 mL/kg双氧水后，350 ℃热解的TOC去除率和450 ℃不添加双氧水的去除率相当，即采用双氧水氧化协同热解后两种废盐的热解温度均降低了100 ℃，节能效果显著。开展了分步结晶实验并对回收的盐分进行检测，结果表明，在回收率为90%的条件下，回收的氯化钠、硫酸钠的TOC含量分别为22.7 mg/kg和26.5 mg/kg，氯化钠纯度为93.2%，满足国家工业盐标准中日晒工业盐二级标准，硫酸钠纯度为93.0%，满足国家工业无水硫酸钠标准中Ⅲ类合格品标准。

关键词: 废盐, 高氯化钠, 高硫酸钠, 热解, 总有机碳, 结晶

Abstract:

Highly efficient and low⁃cost removal of total organic carbon（TOC） from waste salt is an important pretreatment method in achieving salt resource utilization.This study focused on the high⁃temperature pyrolysis process of two representative industrial waste salts（sodium chloride and sodium sulfate）.The results showed that under the condition of 350 ℃ and a stacking thickness of 12.5 mm，sodium chloride underwent pyrolysis for 60 min，the TOC removal rate was 94%.Under the condition of 450 ℃ and a stacking thickness of 18.5 mm，the pyrolysis time of high sodium sulfate was 40 min，the TOC removal rate was 94.2%.Before pyrolysis，7.5 mL/kg hydrogen peroxide was added to high sodium chloride.The TOC removal rate during 250 ℃ pyrolysis was comparable to that at 350 ℃ without hydrogen peroxide.After adding 10 mL/kg hydrogen peroxide to high sodium sulfate，the TOC removal rate during 350 ℃ pyrolysis was comparable to that at 450 ℃ without hydrogen peroxide.The pyrolysis temperature of both waste salts was reduced by 100 ℃ after using advanced oxidation synergistic pyrolysis，and the energy⁃saving effect was significant.A stepwise crystallization experiment was conducted and the recovered salt was tested.The results showed that under the condition of a recovery rate of 90%，the TOC content of the recovered sodium chloride and sodium sulfate were 22.7 mg/kg and 26.5 mg/kg，respectively.The purity of sodium chloride was 93.2%，which met the secondary standard of sun industrial salt in the national industrial salt standard.Sodium sulfate had a purity of 93.0% and met the Class Ⅲ qualified products standard in the national industrial anhydrous sodium sulfate standard.

Key words: waste salt, sodium chloride, sodium sulfate, pyrolysis, total organic carbon, crystallization

中图分类号:

X705

李鸿源, 张建华. 热解法脱除工业废盐中总有机碳的工艺研究[J]. 无机盐工业, 2024, 56(10): 95-102.

LI Hongyuan, ZHANG Jianhua. Study on removal process of total organic carbon from industrial waste salts by pyrolysis[J]. Inorganic Chemicals Industry, 2024, 56(10): 95-102.

图/表 16

表1

图1

表2

表3

表4

图2

图3

图4

图5

表5

表6

图6

图7

表7

表8

图8

参考文献 24

1	彭伊敏，梅明.氯化钠型有机工业废盐处理及资源化利用研究进展［J］.云南化工，2023，50（9）：19-22.
	PENG Yimin， MEI Ming.Research progress on sodium chloride organic industrial waste salt treatment and resource utilization［J］.Yunnan Chemical Technology，2023，50（9）：19-22.
2	马秀梅，何培花.工业废盐的尴尬与出路［J］.化工设计，2023，33（4）：15-17，35.
	MA Xiumei， HE Peihua.Embarrassment and outlet of industrial waste salt［J］.Chemical Engineering Design，2023，33（4）：15-17，35.
3	张鹏，潘琦，彭莉，等.工业废盐处理处置现状及趋势［J］.环境卫生工程，2022，30（5）：67-71，82.
	ZHANG Peng， PAN Qi， PENG Li，et al.Present situation and trend of industrial waste salt treatment and disposal［J］.Environmental Sanitation Engineering，2022，30（5）：67-71，82.
4	蒋太波.废盐热化学处理技术的应用［J］.浙江化工，2023， 54（6）：39-43.
	JIANG Taibo.Application of waste salt thermochemical treatment technology［J］.Zhejiang Chemical Industry，2023，54（6）：39-43.
5	舒军政，张智芳，王魁，等.高级氧化法净化工业废盐［J］.当代化工，2023，52（2）：285-290.
	SHU Junzheng， ZHANG Zhifang， WANG Kui，et al.Purification of industrial waste salt by advanced oxidation method［J］.Contemporary Chemical Industry，2023，52（2）：285-290.
6	汤子怡，汤亚飞，王顺.热处理有机化工废盐的工业盐制备［J］.武汉工程大学学报，2023，45（1）：71-75.
	TANG Ziyi， TANG Yafei， WANG Shun.Production of industrial salt by heat treatment of organic chemical waste salt［J］.Journal of Wuhan Institute of Technology，2023，45（1）：71-75.
7	卢诗谣，赵颖颖，袁俊生.不同有机物对氯化钠溶解度和介稳区的影响［J］.化工进展，2017，36（9）：3210-3216.
	LU Shiyao， ZHAO Yingying， YUAN Junsheng.Study on effects of different organic compounds on solubility and metastable zone of sodium chloride［J］.Chemical Industry and Engineering Progress，2017，36（9）：3210-3216.
8	岳培恒.含有机物结晶盐的热处理试验研究［J］.煤炭加工与综合利用，2018（12）：61-65.
	YUE Peiheng.Experimental study on heat treatment of crystalline salt containing organic matter［J］.Coal Processing & Comprehensive Utilization，2018（12）：61-65.
9	胡卫平，贺周初，朱文新，等.农药副产废盐渣的无害化处理及利用［J］.精细化工中间体，2013，43（3）：48-50.
	HU Weiping， HE Zhouchu， ZHU Wenxin，et al.Innocuous treatment and recycling of waste salts formed in pesticides producti⁃on［J］.Fine Chemical Intermediates，2013，43（3）：48-50.
10	李唯实，徐亚，雷国元，等.典型农药废盐热处理特性及适用性［J］.环境科学研究，2018，31（10）：1779-1786.
	LI Weishi， XU Ya， LEI Guoyuan，et al.Thermal treatment characteristics and adaptability of typical pesticide waste salts［J］.Research of Environmental Sciences，2018，31（10）：1779-1786.
11	周海云，鲍业闯，包健，等.工业废盐处理处置现状研究进展［J］.环境科技，2020，33（2）：70-75.
	ZHOU Haiyun， BAO Yechuang， BAO Jian，et al.Research progress on status quo of industrial waste salt treatment and dispo⁃sal［J］.Environmental Science and Technology，2020，33（2）：70-75.
12	罗鹏，徐琴琴，刘润杰，等.用超临界二氧化碳萃取技术脱除废水中有机物［J］.环境科技，2011，24（3）：5-11.
	LUO Peng， XU Qinqin， LIU Runjie，et al.Removal of organics from wastewater using supercritical carbon dioxide extraction tec⁃hnology［J］.Environmental Science and Technology，2011，24（3）：5-11.
13	郭小玲.工业废盐处理综述［J］.江西化工，2021，37（1）：1-3.
	GUO Xiaoling.Review on treatment of industrial waste salt［J］.Jiangxi Chemical Industry，2021，37（1）：1-3.
14	樊锐，刘玉坤.工业废盐资源化处置现状及分析［J］.环境与发展，2020，32（8）：52-53.
	FAN Rui， LIU Yukun.Current situation and analysis of industrial waste salt resource disposal［J］.Environment & Development，2020，32（8）：52-53.
15	杨文振，熊萍，孙秀云，等.医药废硫酸钠盐燃烧特性及低温炭化除杂研究［J］.无机盐工业，2021，53（9）：76-82.
	YANG Wenzhen， XIONG Ping， SUN Xiuyun，et al.Study on combustion characteristics of waste pharmaceutical Na₂SO₄ and impurity removal by low⁃temperature carbonization［J］.Inorganic Chemicals Industry，2021，53（9）：76-82.
16	XI Shaobo， WEI Xiaolan， DING Jing，et al.The removal of organic contaminants from industrial waste salts by pyrolysis and potential use for energy storage［J］.Journal of Cleaner Production，2023，425：138931.
17	BAO Huanjun， WU Meirong， MENG Xiangsong，et al.Application of electrochemical oxidation technology in treating high⁃salinity organic ammonia⁃nitrogen wastewater［J］.Journal of Environmental Chemical Engineering，2023，11（5）：110608.
18	刘莲莲，夏莹，付晓燕.离子色谱法同时测定水中常见阴离子和草甘膦的方法研究［J］.环境保护与循环经济，2022，42（2）：83-86.
	LIU Lianlian， XIA Ying， FU Xiaoyan.Study on simultaneous determination of common anions and glyphosate in water by ion chromatography［J］.Environmental Protection and Circular Eco⁃
	nomy，2022，42（2）：83-86.
19	胡月，张文珍，李彦刚，等.腈纶废水有机物的紫外高级氧化去除机制及反应动力学模拟［J］.环境科学学报，2024，44（3）：61-70.
	HU Yue， ZHANG Wenzhen， LI Yangang，et al.Removal of organics in acrylic fiber wastewater by ultraviolet⁃based advanced oxidation processes：Mechanism and kinetic modeling［J］.Acta Scientiae Circumstantiae，2024，44（3）：61-70.
20	关鹤达，杨博暄，温沁雪，等.高铁酸钾强化磁絮凝去除污水厂二级出水有机物［J］.中国给水排水，2023，39（21）：73-77.
	GUAN Heda， YANG Boxuan， WEN Qinxue，et al.Potassium ferrate enhanced magnetic flocculation for the removal of organic matters in effluent from secondary treatment process［J］.China Water & Wastewater，2023，39（21）：73-77.
21	朱斯超，蒋若兰，王军，等.电芬顿-膜蒸馏复合工艺同步脱盐及去除水中有机物研究［J］.能源环境保护，2023，37（4）：20-29.
	ZHU Sichao， JIANG Ruolan， WANG Jun，et al.Study on simultaneous desalination and removal of organic matter from water by electro⁃Fenton membrane distillation composite process［J］.Energy Environmental Protection，2023，37（4）：20-29.
22	LI Weishi， HUANG Zechun， LIU Yuqiang，et al.Evaluation of low⁃medium temperature pretreatment on the removal efficiency of organic toxic pollutants from pesticide waste salts：Characteristics，regularity，and key factors［J］.Journal of Cleaner Production，2021，316：128118.
23	张森，王军，陈天虎，等.农药行业NaCl-KCl型废盐热处理研究［J］.无机盐工业，2023，55（2）：106-112.
	ZHANG Sen， WANG Jun， CHEN Tianhu，et al.Research on heat treatment of NaCl-KCl waste salt in pesticide industry［J］.Inorganic Chemicals Industry，2023，55（2）：106-112.
24	LIU Xueming， GUO Yi， ZHANG Genggeng，et al.Understanding and controlling the key crystal phase transformation for recovery of sodium chloride from organic waste salt［J］.Surfaces and Interfaces，2021，27：101499.

样品	w（Na）	w（Mg）	w（Al）	w（Si）	w（S）	w（Cl）	w（K）	w（Ca）
高氯化钠	36.0±0.1	0.03±0.01	0.14±0.02	0.19±0.01	0.5±0.1	49.20±0.30	0.20±0.05	0.20±0.01
高硫酸钠	30.8±0.2	0.02±0.01	0.16±0.05	0.21±0.04	22.8±0.2	0.31±0.06	0.20±0.04	0.19±0.01

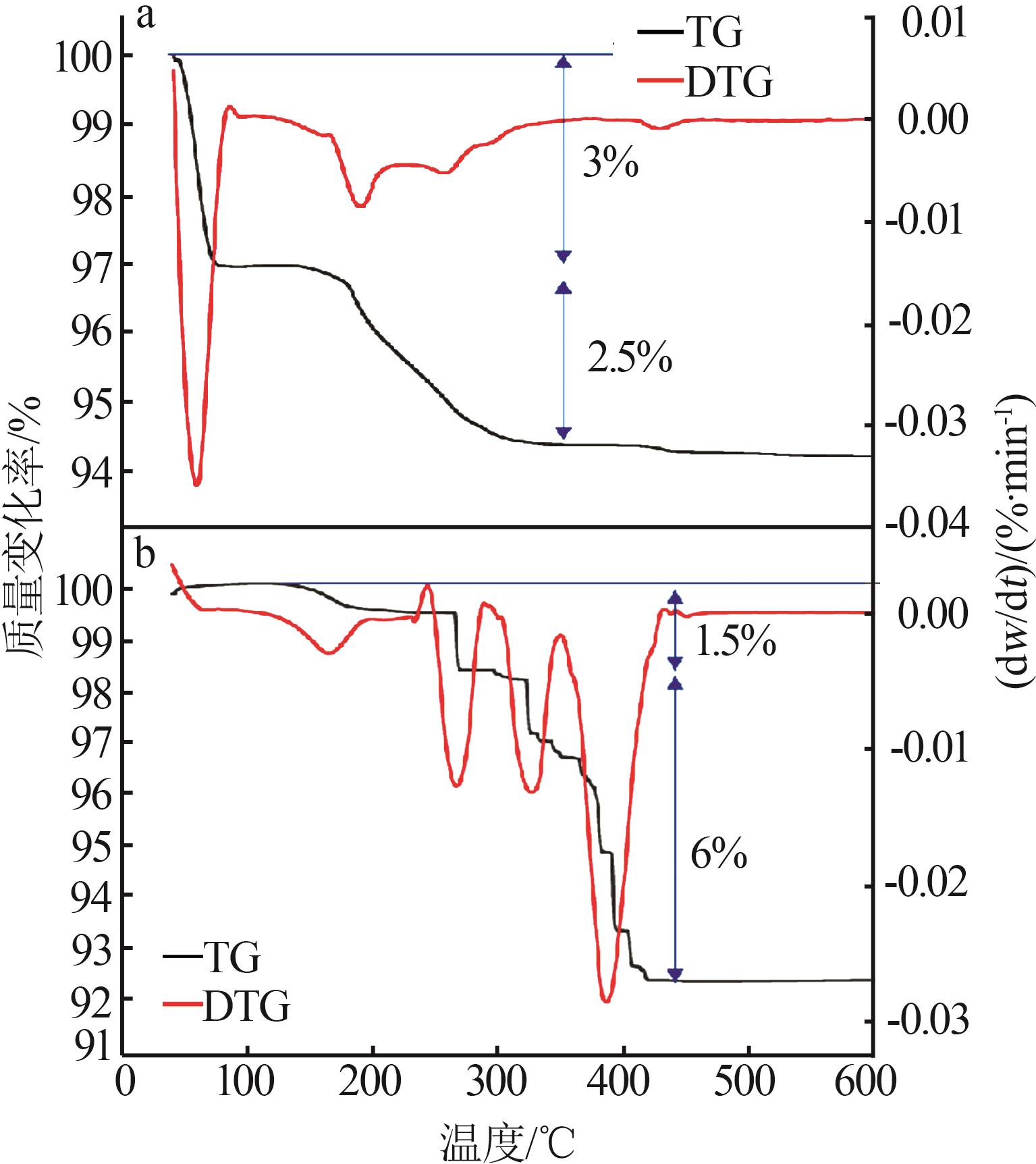

保留时间/min	有机组分	峰面积占比/%	沸点/ ℃	匹配度/ %
5.02	乙酸异丙烯酯	3.81	98.0	91.30
25.42	乙酸	11.45	117.9	82.10
31.81	环己酮	26.67	155.0	92.30
36.36	4-甲氧基环己醇	17.76	102.4	94.65
39.83	3-甲基苯甲醇	4.12	215.0	52.83
45.2	4-甲氧基苯酚	2.87	243.0	75.41

保留时间/min	有机组分	峰面积占比/%	沸点/ ℃	匹配度/%
5.02	八甲基环四硅氧烷	2.36	175.0	91.45
25.42	N-丁基甲基硫醚	5.54	122.6	64.72
30.25	2，4-二叔丁基酚	9.01	265.5	61.68
40.94	4-（乙酰氧甲基）苯甲酸	27.55	327.4	72.40
41.05	3-甲基-5-硝基-1，2-苯二酚	13.23	364.9	62.30
43.63	5-溴吲哚-3-甲醛	4.76	395.6	48.40

方差来源	平方和	自由度	均方	F值	Prob>F	显著性
模型	72.75	9	8.08	1 593.83	<0.000 1	显著
A-温度	45.13	1	45.13	8 897.89	<0.000 1	显著
B-时间	3.00	1	3.00	591.80	<0.000 1	显著
C-堆积厚度	0.66	1	0.66	130.39	<0.000 1	显著
AB	0.49	1	0.49	96.62	<0.000 1	显著
AC	0.090	1	0.090	17.75	0.004 0	显著
BC	0.20	1	0.20	39.93	0.000 4	显著
A²	22.23	1	22.23	4 382.45	<0.000 1	显著
B²	0.31	1	0.31	61.65	0.000 1	显著
C²	0.063	1	0.063	12.46	0.009 6	显著
残差	0.035	7	5.07
失拟性	7.50	3	2.50	0.36	0.788 0	不显著
纯误差	0.028	4	7.00
总和	72.78	16

方差来源	平方和	自由度	均方	F值	Prob>F	显著性
模型	71.72	9	7.97	1 412.17	<0.000 1	显著
A-温度	44.65	1	44.65	7 912.88	<0.000 1	显著
B-时间	2.65	1	2.65	468.73	<0.000 1	显著
C-堆积厚度	0.66	1	0.66	117.18	<0.000 1	显著
AB	0.36	1	0.36	63.80	<0.000 1	显著
AC	0.063	1	0.063	11.08	0.012 6	显著
BC	0.16	1	0.16	28.35	0.001 1	显著
A²	22.13	1	22.13	3 921.53	<0.000 1	显著
B²	0.42	1	0.42	75.22	<0.000 1	显著
C²	0.036	1	0.036	6.38	0.039 4	显著
残差	0.039	7	5.64
失拟性	0.028	3	9.16	3.06	0.154 4	不显著
纯误差	0.012	4	3.00
总和	71.76	16

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
