铜仁地区菱锰矿矿物学特征及其元素赋存状态研究

doi:10.19964/j.issn.1006-4990.2023-0507

无机盐工业 ›› 2024, Vol. 56 ›› Issue (6): 73-79.doi: 10.19964/j.issn.1006-4990.2023-0507

铜仁地区菱锰矿矿物学特征及其元素赋存状态研究

林伟志¹^,²(), 付成兵¹^,²(), 胡平⁴, 杨凯旭¹^,², 曹建新¹^,³()

^1.贵州大学化学与化工学院，贵州贵阳 550025
^2.贵州省绿色化工与清洁能源技术重点实验室，贵州贵阳 550025
^3.贵州省废弃物高效利用工程研究中心，贵州贵阳 550025
^4.贵州能矿锰业集团有限公司，贵州铜仁 554001

收稿日期:2023-10-20 出版日期:2024-06-10 发布日期:2024-06-20
通讯作者: 付成兵（1976— ），男，博士，副教授，研究方向为绿色化工；E-mail：cbfu@gzu.edu.cn;
曹建新（1956— ），男，博士，教授，研究方向为绿色化工；E-mail：jxcao@gzu.edu.cn。
作者简介:林伟志（1998— ），男，硕士，研究方向为固废资源化利用；E-mail：1847455573@qq.com。
基金资助:
国家重点研发计划项目(2018YFC1900206-2);铜仁市科技计划项目［铜市科研2021（12）号］

Study on mineralogical characteristics and occurrence state of elements of rhodochrosite in Tongren area

LIN Weizhi¹^,²(), FU Chengbing¹^,²(), HU Ping⁴, YANG Kaixu¹^,², CAO Jianxin¹^,³()

^1.School of Chemistry and Chemical Engineering，Guizhou University，Guiyang 550025，China
^2.Guizhou Key Laboratory for Green Chemical and Clean Energy Technology，Guiyang 550025，China
^3.Guizhou Provincial Engineering Research Center of Efficient Utilization for Waster，Guiyang 550025，China
^4.Guizhou Energy and Mineral Manganese Industry Group Co. ，Ltd. ，Tongren 554001，China

Received:2023-10-20 Published:2024-06-10 Online:2024-06-20

摘要/Abstract

摘要：

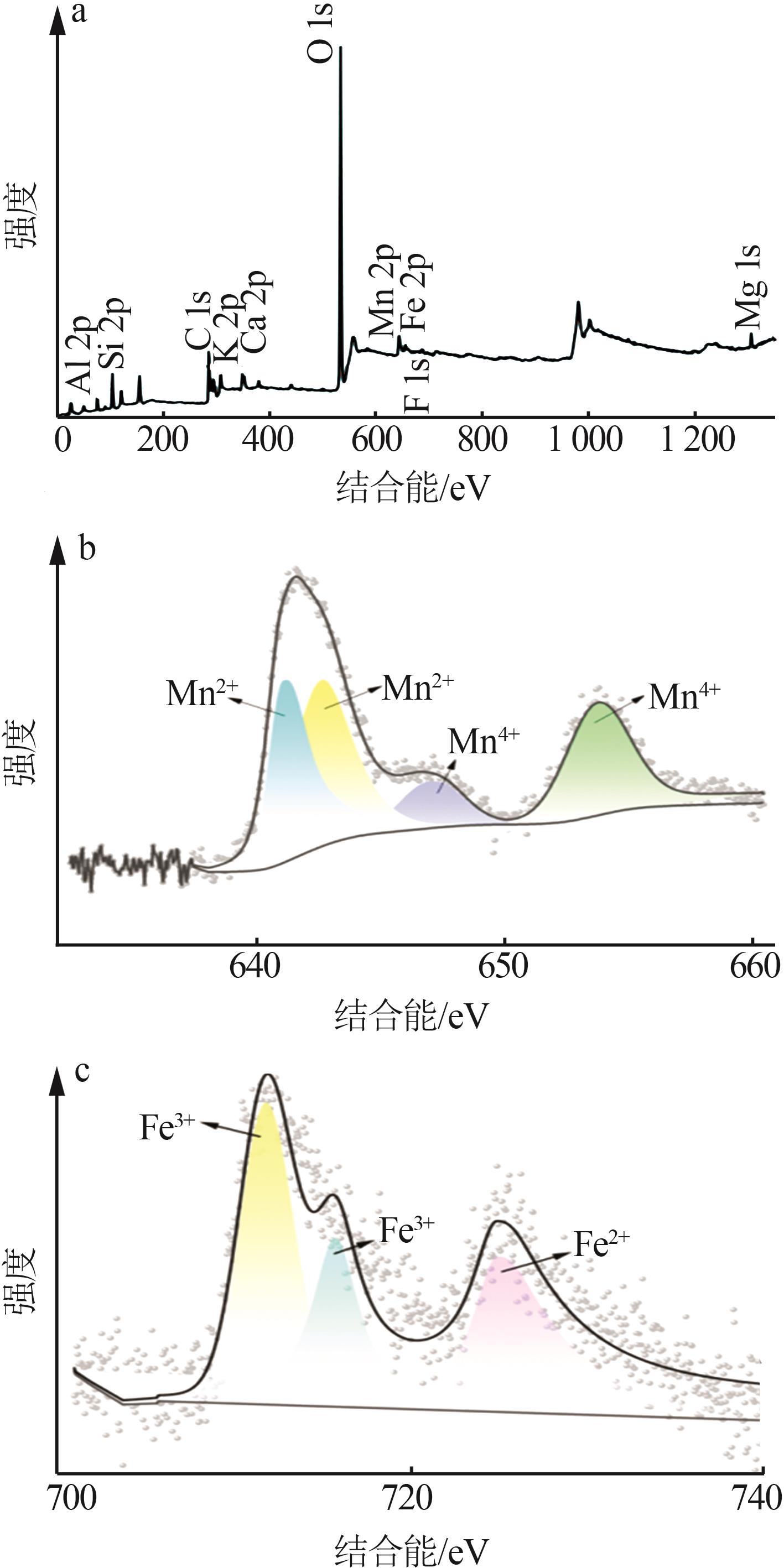

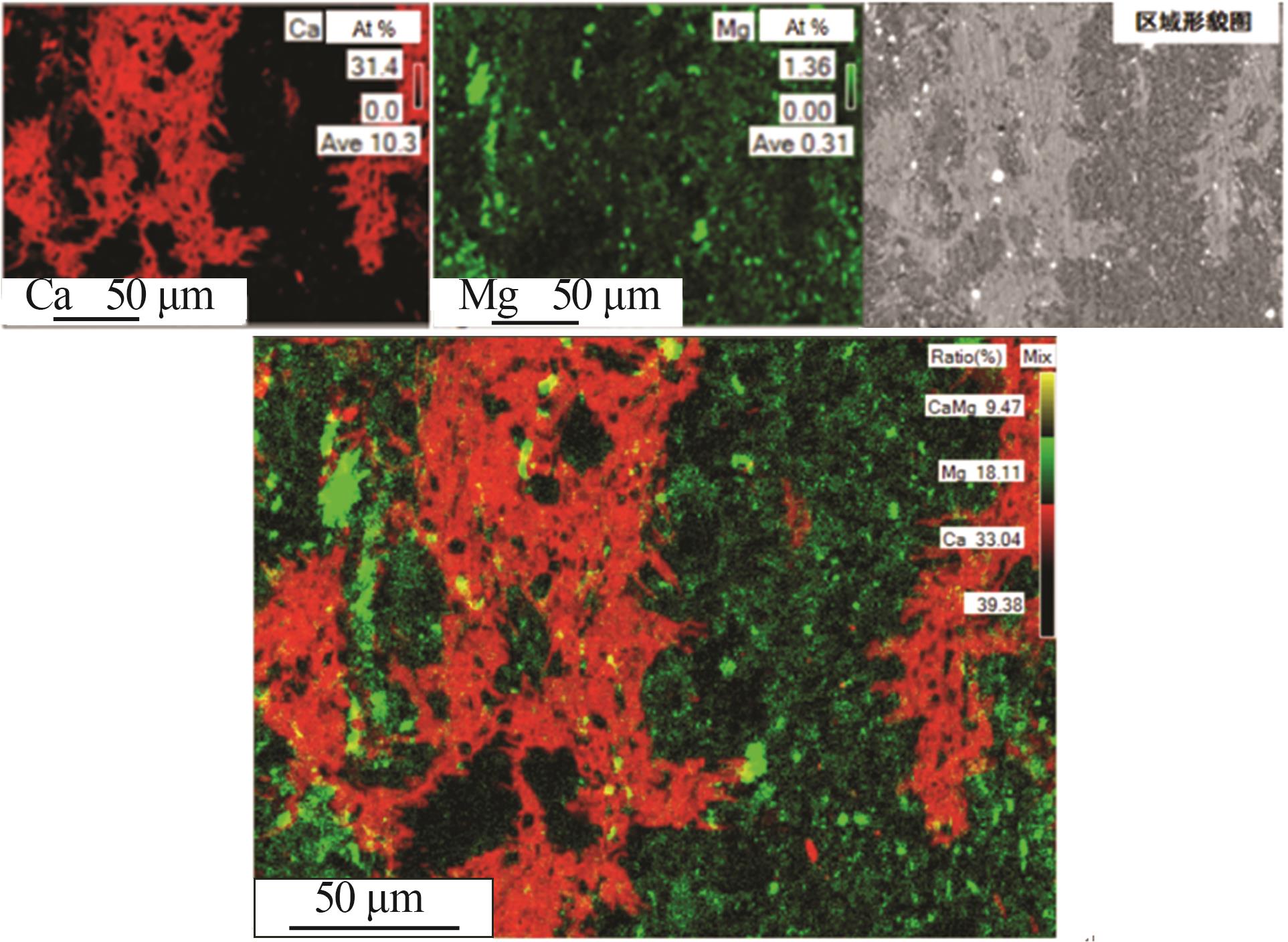

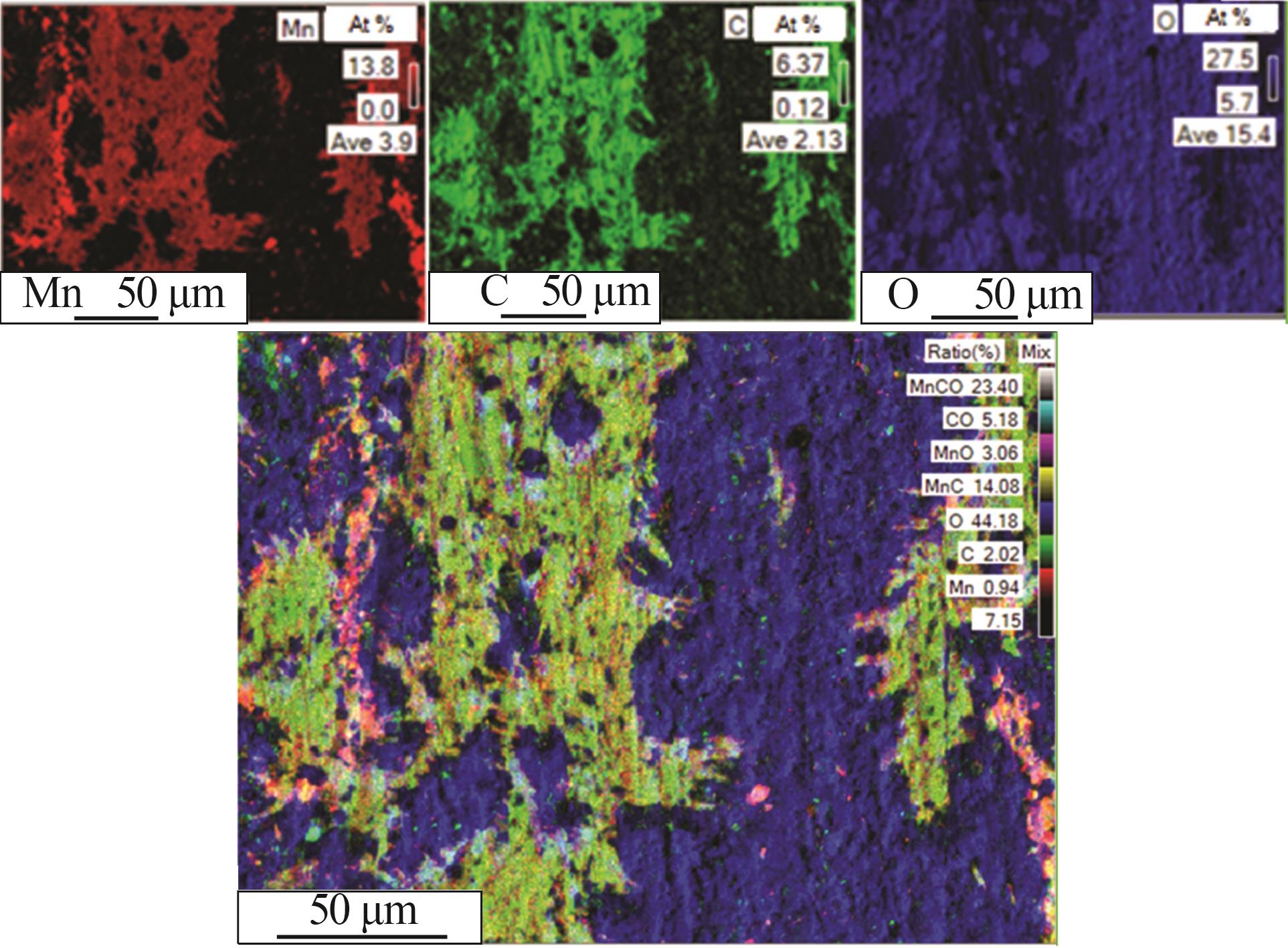

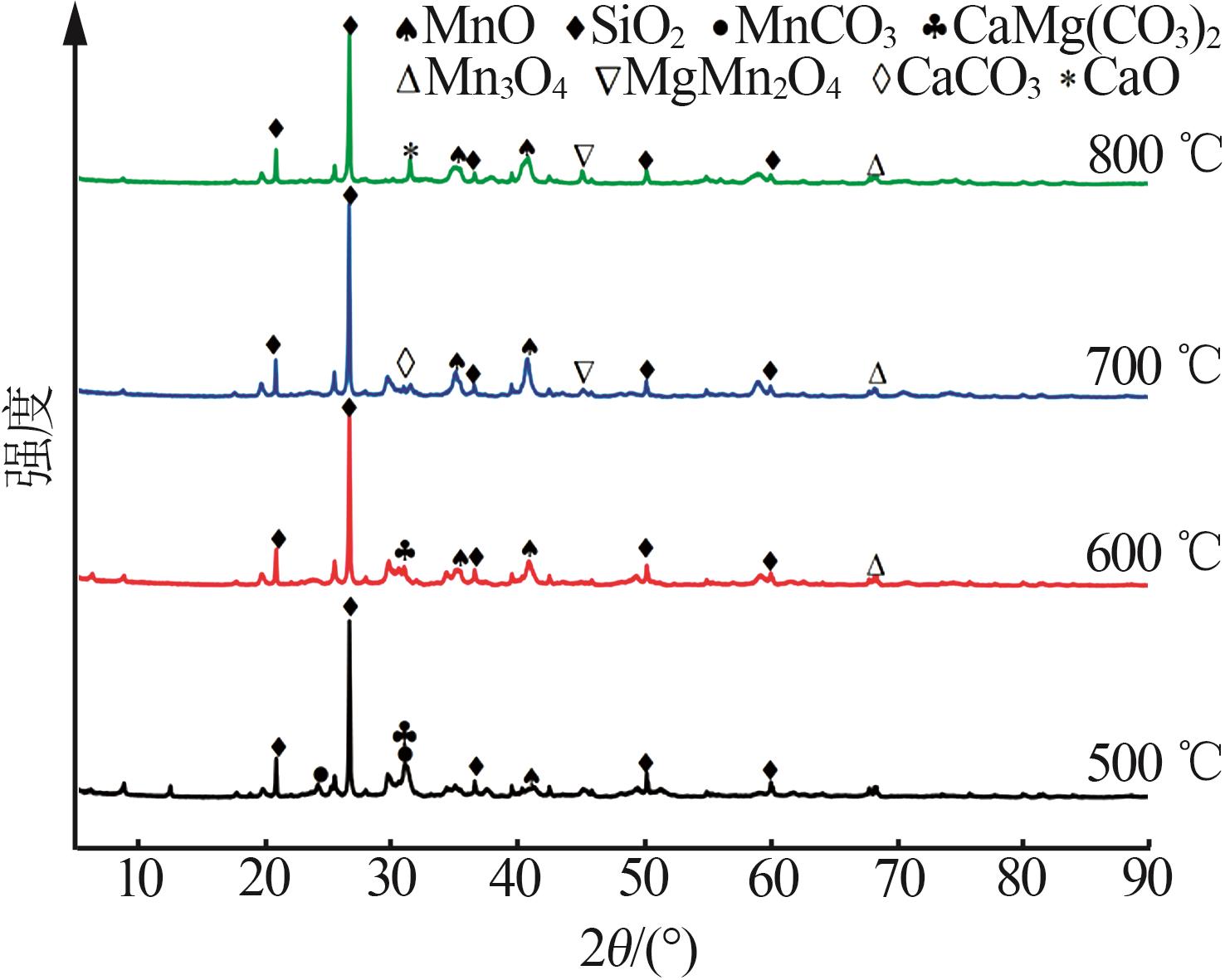

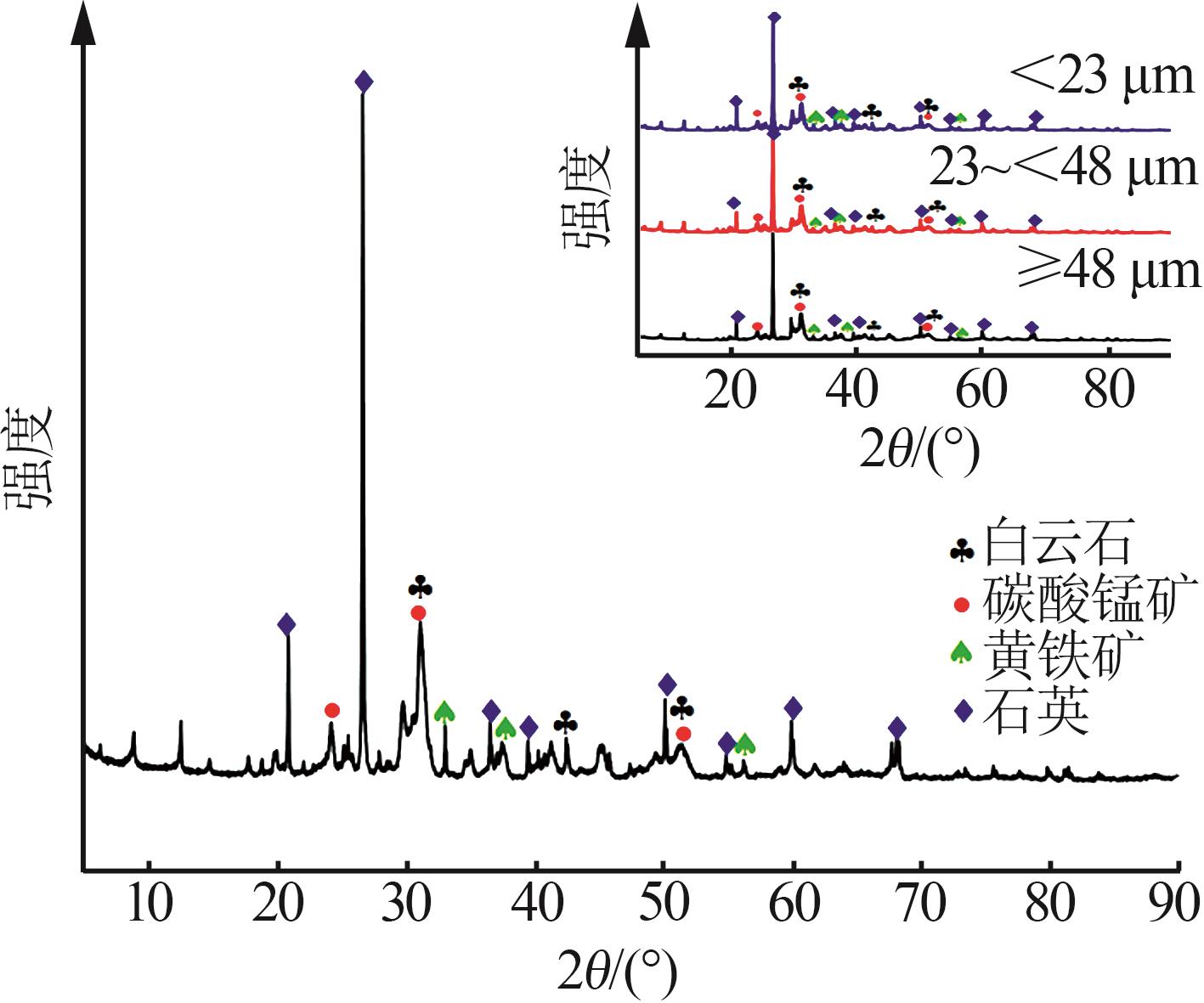

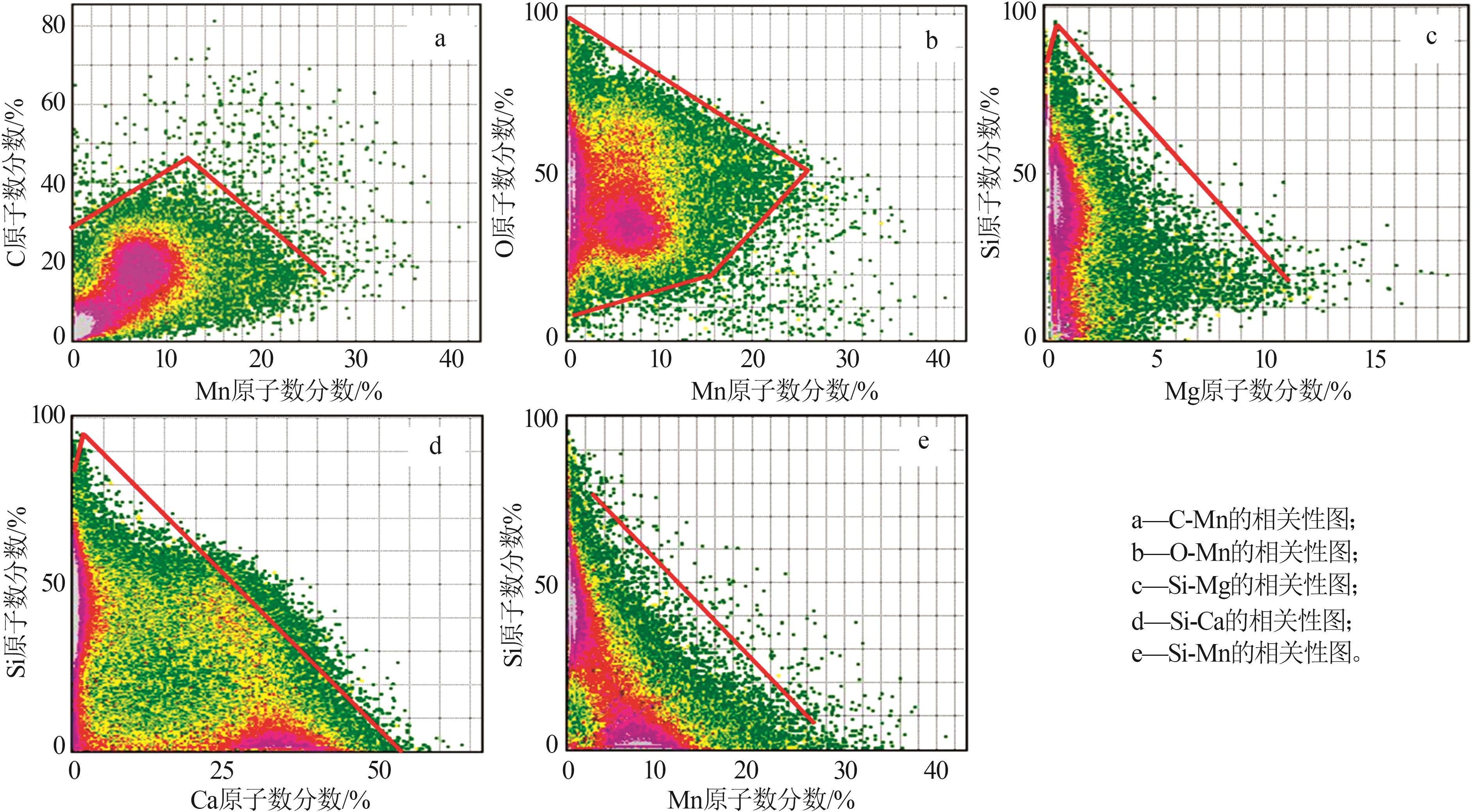

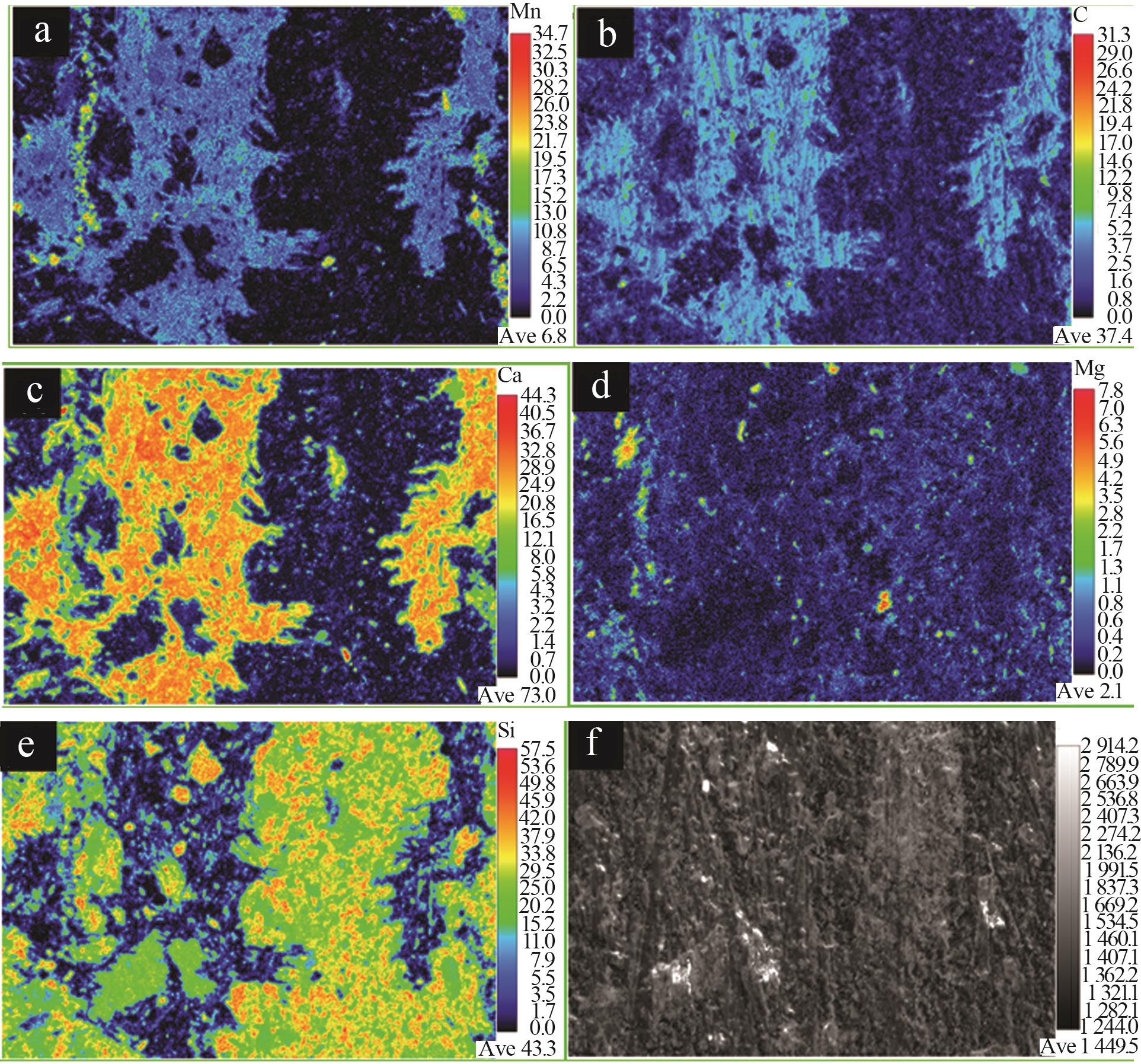

贵州铜仁位于中国的“锰三角”地区，锰矿蕴藏量丰富，主要以菱锰矿的形式存在。采用X射线荧光光谱仪（XRF）、X射线衍射仪（XRD）、同步热分析仪（TG-DSC）、扫描电子显微镜（SEM）、X射线光电子能谱（XPS）等表征分析方法，对菱锰矿中C、O、Mn、Ca等元素的赋存状态、矿物学特征及热解性质进行了研究。结果表明：该矿物锰质量分数为14.656%、锰铁质量比为4.22，属低品位中铁酸性菱锰矿；矿石中的化学成分及物相组成较为复杂，其中锰元素主要存在形式为碳酸锰，少量为二氧化锰；钙和镁元素主要以白云石形式存在，少量以硅酸盐形式存在；500~600 ℃时菱锰矿分解生MnO和CO₂，高于600 ℃时菱锰矿中的白云石分解成生成 CaCO₃、MgO和CO₂，同时MgO与少量MnO会反应生成镁锰氧化物，温度达到800 ℃时，CaCO₃分解生成CaO和CO₂。研究结果可为铜仁地区菱锰矿的开发利用提供借鉴。

关键词: 菱锰矿, 矿物学特征, 赋存状态, 碳酸锰, 热解特性

Abstract:

Tongren Guizhou is located in the“Manganese Triangle” region of China.The reserves of manganese ore are abundant，mainly in the form of rhodochrosite.X-ray fluorescence spectrometer（XRF），X-ray diffractometer（XRD），simultaneous thermal analyzer（TG-DSC），scanning electron microscope（SEM），X-ray photoelectron spectroscopy（XPS） and other modern characterization and analysis methods were used to study the occurrence state，mineralogical characteristics and pyrolysis properties of C，O，Mn，Ca and other elements in rhodochrosite.The results showed that the mass percentage of manganese in the mineral was 14.656 %，and the mass percentage of manganese/iron was about 4.22，which belonged to low-grade medium-iron acid rhodochrosite.The chemical composition and phase composition of the ore were relatively complex.Among them，the existence form of manganese element was mainly manganese carbonate，and a small amount was manganese dioxide.The calcium and magnesium elements were mainly in the form of dolomite，and a small amount existed in the form of silicate.At temperature ranging from 500 ℃ to 600 ℃，rhodochrosite was decomposed to MnO and CO₂.When the temperature was higher than 600 ℃，dolomite in rhodochrosite was decomposed into CaCO₃，MgO and CO₂.At the same time，MgO reacted with a small amount of MnO to form magnesium manganese oxides.When the temperature reached 800 ℃，CaCO₃ was decomposed to form CaO and CO₂.The research results could provide reference for the development and utilization of rhodochrosite in Tongren area.

Key words: rhodochrosite, mineralogical characteristics, occurrence state, manganese carbonate, pyrolysis characteristic

中图分类号:

TQ137.12

林伟志, 付成兵, 胡平, 杨凯旭, 曹建新. 铜仁地区菱锰矿矿物学特征及其元素赋存状态研究[J]. 无机盐工业, 2024, 56(6): 73-79.

LIN Weizhi, FU Chengbing, HU Ping, YANG Kaixu, CAO Jianxin. Study on mineralogical characteristics and occurrence state of elements of rhodochrosite in Tongren area[J]. Inorganic Chemicals Industry, 2024, 56(6): 73-79.

图/表 11

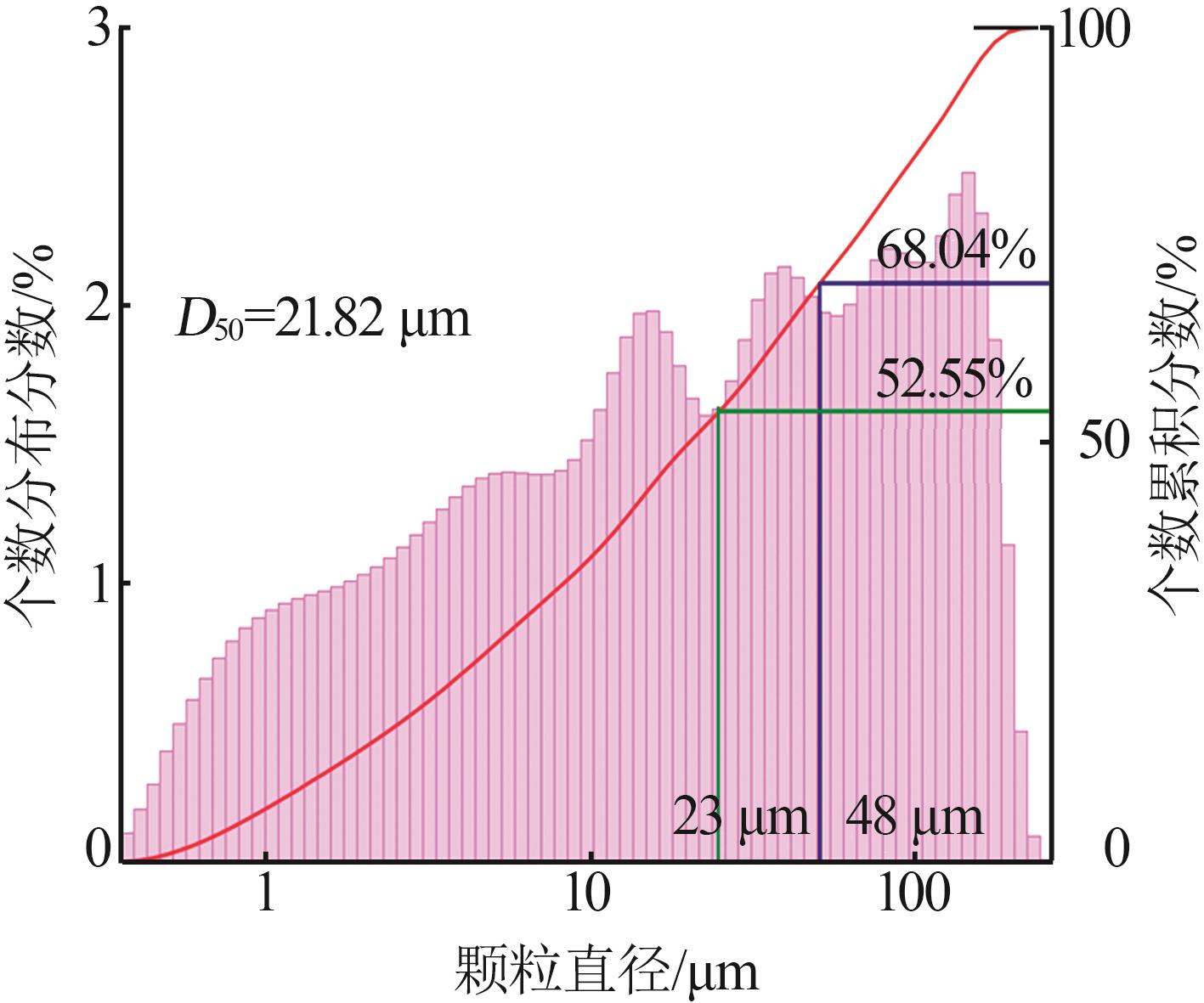

图1

表1

图2

图3

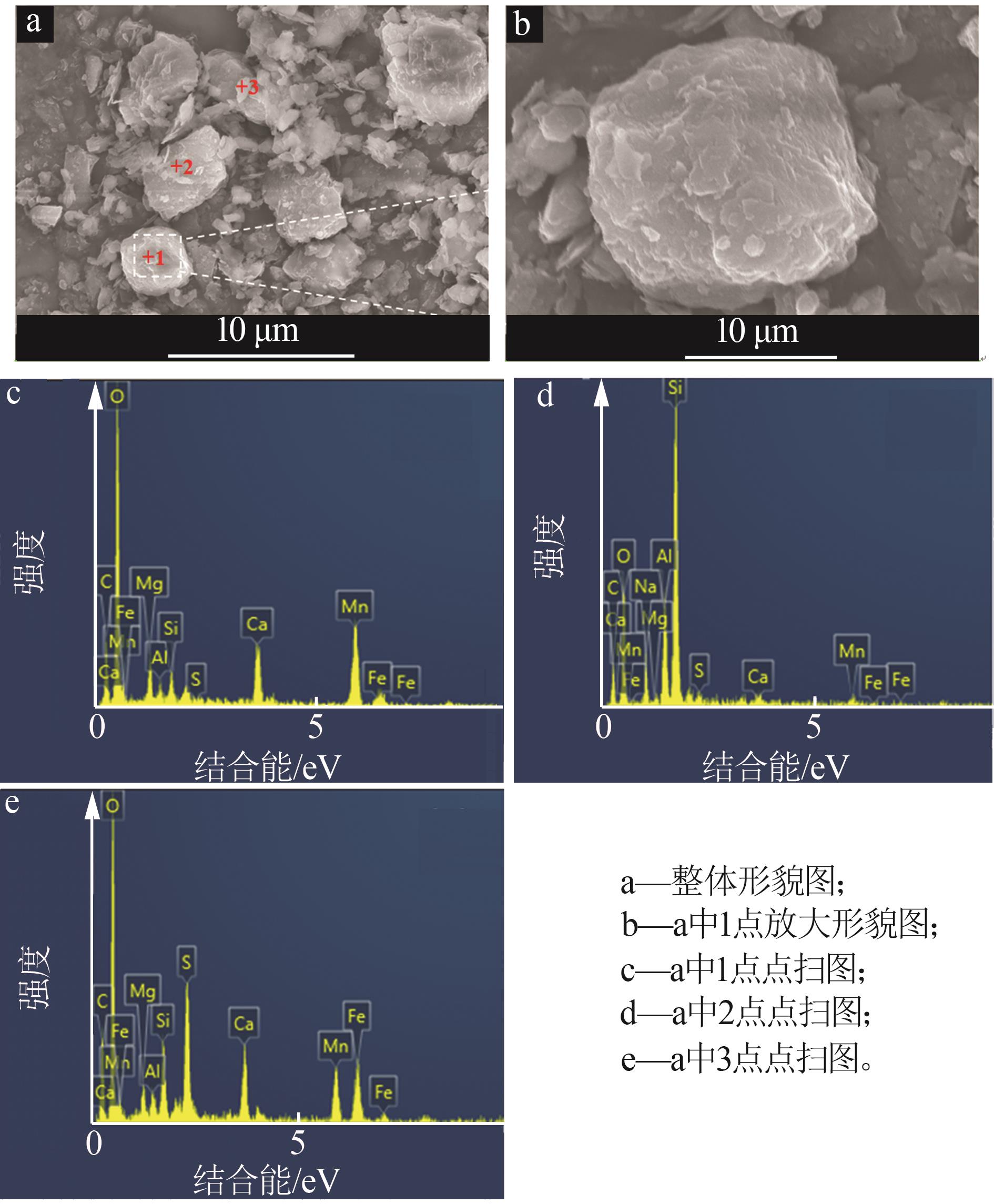

图4

图5

图6

图7

图8

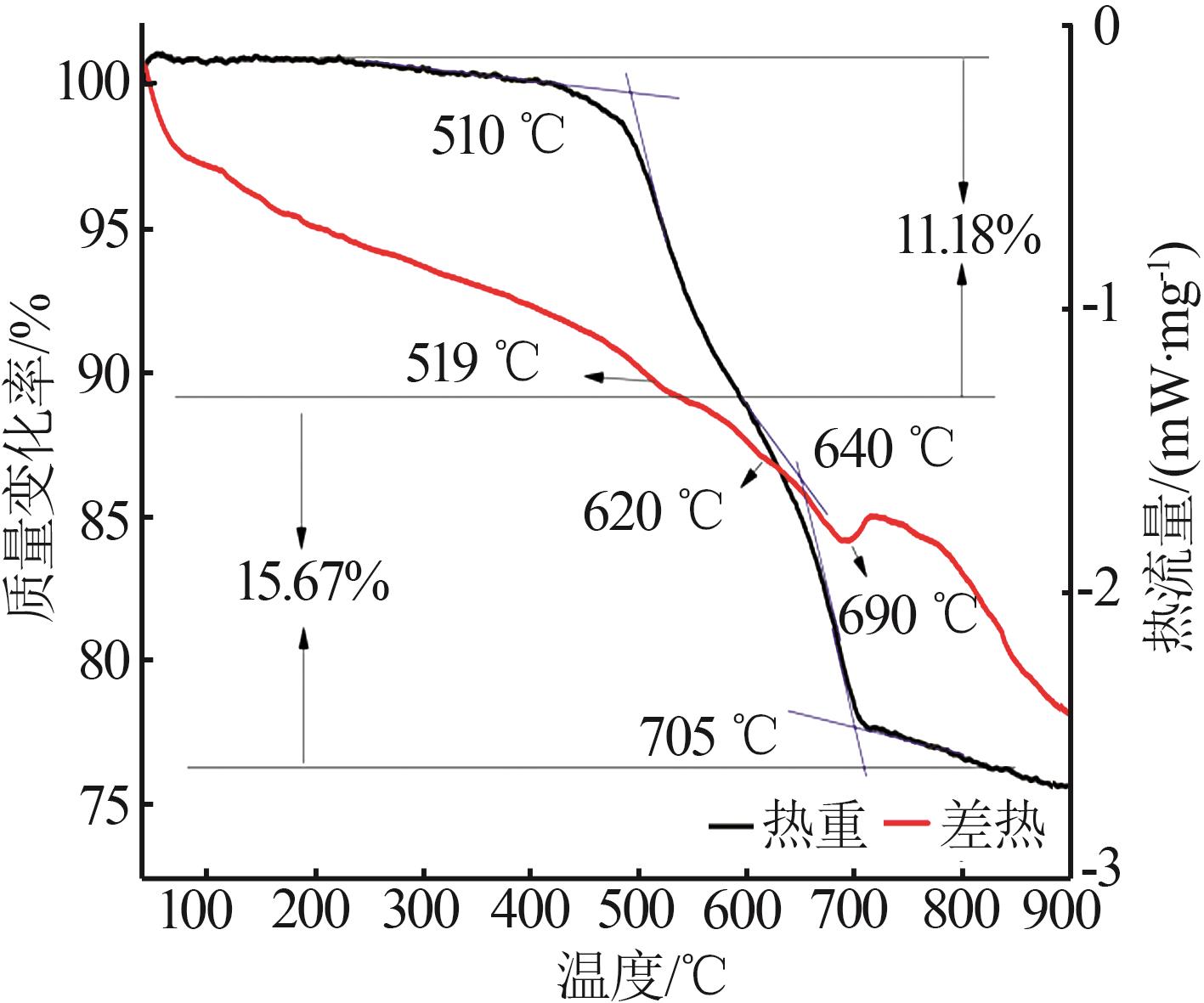

图9

图10

参考文献 21

1	文馨蓓.浅谈中国锰矿资源的现状与潜力［J］.西部资源，2015（5）：142-143.
	WEN Xinbei.Present situation and potential of manganese resources in China［J］.Western Resources，2015（5）：142-143.
2	任辉，刘敏，王自国，等.我国锰矿资源及产业链安全保障问题研究［J］.中国工程科学，2022，24（3）：20-28.
	REN Hui， LIU Min， WANG Ziguo，et al.Security of manganese resources and industrial chain in China［J］.Strategic Study of CAE，2022，24（3）：20-28.
3	王彦，李艳军.某菱锰矿石工艺矿物学研究［J］.金属矿山，2019（2）：188-191.
	WANG Yan， LI Yanjun.Research on process mineralogy of a carbonaceous rhodochrosite ore［J］.Metal Mine，2019（2）：188-191.
4	程湘，胡鹏，张海坤，等.锰矿主要类型、分布特点及开发现状［J］.中国地质，2021，48（1）：102-119.
	CHENG Xiang， HU Peng， ZHANG Haikun，et al.The main types，distribution and current development of manganese ore deposi-ts［J］.Geology in China，2021，48（1）：102-119.
5	高艺，刘宏杰.锰矿资源现状及潜力预测［J］.中国锰业，2020，38（2）：1-5.
	GAO Yi， LIU Hongjie.A current situation of manganese resources and its technical research progress［J］.China′s Manganese Industry，2020，38（2）：1-5.
6	张兴然.低品位复杂锰矿浸出与电解过程的强化研究［D］.重庆：重庆大学，2017.
	ZHANG Xingran.Research on intensification of leaching and electrolysis process for low grade and complex manganese ore［D］.Chongqing：Chongqing University，2017.
7	WANG Kui， ZHANG Qiwu， HE Xiaoman，et al.A cleaner and efficient extraction of Mn from low-grade Mn carbonate ores by ball milling-enhanced Fe₂（SO₄）₃ leaching：Acid consumption reduction［J］.Cleaner Engineering and Technology，2021，4：100220.
8	XU Fuyuan， JIANG Linhua， DAN Zhigang，et al.Water balance analysis and wastewater recycling investigation in electrolytic manganese industry of China：A case study［J］.Hydrometallurgy，2014，149：12-22.
9	张周位，陈文祥，黄苑龄，等.贵州某低品位碳酸锰矿工艺矿物学及选矿试验研究［J］.矿产综合利用，2018（3）：66-69.
	ZHANG Zhouwei， CHEN Wenxiang， HUANG Yuanling，et al.Experimental study on process mineralogy and mineral processing of a low-grade manganese carbonate ore in Guizhou［J］.Multipurpose Utilization of Mineral Resources，2018（3）：66-69.
10	代典，梁欢，何东升，等.湘西地区微细粒级难选菱锰矿浮选试验研究［J］.矿产综合利用，2020（4）：76-81.
	DAI Dian， LIANG Huan， HE Dongsheng，et al.Experimental study on the flotation of a micro-grained refractory rhodochrosite in western Hunan Area［J］.Multipurpose Utilization of Mineral Resources，2020（4）：76-81.
11	常征.锰三角地区电解锰压滤渣高温可控脱硫生产活性微粉项目经济效益与社会效益分析［J］.地质与勘探，2020，56（4）：845-851.
	CHANG Zheng.Economic and social benefits of the project of producing active micropowder from electrolytic manganese slag through high-temperature desulfurization and activation in manganese triangle area［J］.Geology and Exploration，2020，56（4）：845-851.
12	SONG K，BAE J， LEE G.Determination of Mn oxidation state in Mn-（hydr）oxides using X-ray photoelectron spectroscopy （XPS）［J］.2009，42（5），91635473.
13	PHILIPP T， HUITTINEN N， AZZAM S S A，et al.Effect of Ca（Ⅱ） on U（Ⅵ） and Np（Ⅵ） retention on Ca-bentonite and clay minerals at hyperalkaline conditions-New insights from batch sorption experiments and luminescence spectroscopy［J］.The Science of the Total Environment，2022，842：156837.
14	杜沛佞，罗仕忠，谭仁俊，等.钇掺杂三氧化二铁催化剂的脱硝性能研究［J］.无机盐工业，2022，54（11）：137-142.
	DU Peining， LUO Shizhong， TAN Renjun，et al.Study on denitration performance of Y doped Fe₂O₃ catalyst［J］.Inorganic Chemicals Industry，2022，54（11）：137-142.
15	李少平.菱锰矿与钙镁碳酸盐矿物晶体结构、表面特性和浮选行为研究［D］.赣州：江西理工大学，2019.
	LI Shaoping.Study on the crystal chemistry，surface characteristics and flotation behavior between rhodochrosite and calcium-magnesium carbonate minerals［D］.Ganzhou：Jiangxi University of Science and Technology，2019.
16	何静，李崇瑛，张清雨.碳酸盐岩的矿物单体解离研究进展［J］.辽宁化工，2021，50（9）：1311-1314.
	HE Jing， LI Chongying， ZHANG Qingyu.Research progress in the dissociation of mineral monomers in carbonate rocks［J］.Liaoning Chemical Industry，2021，50（9）：1311-1314.
17	王帆，田英良.热重-差热分析仪器验证方法与实践［J］.玻璃搪瓷与眼镜，2020，48（6）：1-7.
	WANG Fan， TIAN Yingliang.Verification and practice of thermogravimetry-differential thermal analyzor［J］.Glass Enamel & Ophthalmic Optics，2020，48（6）：1-7.
18	邹飞，黄春荣，蹇攀，等.中空球形碳酸锰合成及热分解制备MnO_x研究［J］.矿冶工程，2021，41（4）：156-160.
	ZOU Fei， HUANG Chunrong， JIAN Pan，et al.Synthesis of hollow spherical manganese carbonate and its thermal decomposition for preparation of MnO_x［J］.Mining and Metallurgical Engineering，2021，41（4）：156-160.
19	周强，武斌，陈葵，等.磷尾矿热分解动力学机理与煅烧工艺研究［J］.无机盐工业，2023，55（3）：47-54.
	ZHOU Qiang， WU Bin， CHEN Kui，et al.Study on thermal decomposition kinetic mechanism and calcination process of phosphorus tailings［J］.Inorganic Chemicals Industry，2023，55（3）：47-54.
20	马玉文，冯雅丽，李浩然.硫酸锰室温固相球磨制备四氧化三锰［J］.无机盐工业，2013，45（2）：17-19.
	MA Yuwen， FENG Yali， LI Haoran.Preparation of Mn₃O₄from manganese sulfate by solid-state ball milling reaction at room tem-perature［J］.Inorganic Chemicals Industry，2013，45（2）：17-19.
21	吉国荣.添加剂对固相合成镁铝尖晶石材料的影响［D］.太原：太原科技大学，2020.
	JI Guorong.Effect of additives on solid phase synthesis of magnesium-alumina spinel materials［D］.Taiyuan：Taiyuan University of Science and Technology，2020.

项目	w（SiO₂）	w（MnO）	w（CaO）	w（Al₂O₃）	w（Fe₂O₃）	w（SO₃）	w（MgO）	w（K₂O）	w（PbO）	w（CrO）	w（其他）
未筛分	37.372	18.920	15.306	11.057	4.973	4.610	3.536	2.408	0.029	0.009	1.780
≥48 μm	36.865	20.034	15.742	11.141	4.542	4.137	3.669	2.190	0.025	0.006	1.649
23~< 48 μm	38.573	18.700	14.513	11.469	5.410	4.245	3.674	2.519	0.026	0.009	0.862
<23 μm	38.088	17.015	13.377	12.915	5.655	4.473	3.688	3.077	0.023	0.007	1.682
极差	1.708	3.019	2.365	1.774	1.113	0.336	0.019	0.887	0.003	0.003	0.820
平均值	37.842	18.583	14.544	11.842	5.202	4.285	3.677	2.595	0.025	0.007	1.398

[1]	郑可欣, 王海峰, 王家伟, 周兴杰, 裴正清, 鲁菊, 马德华. 广西靖西地区菱锰矿浸出及其动力学研究[J]. 无机盐工业, 2025, 57(1): 51-57.
[2]	王瑞瑞, 朱朝梁, 牟兵, 马婉霞, 樊洁, 徐国旺, 史一飞, 邓小川, 卿彬菊. 水热法合成立方形碳酸锰及其在提锂中的应用[J]. 无机盐工业, 2024, 56(12): 94-103.
[3]	杨俊杰, 董永刚, 张静, 张煜, 曹建新. 磷尾矿中物质元素的赋存状态与分布[J]. 无机盐工业, 2023, 55(12): 111-118.
[4]	黄继明,刘润清,吴思展,宋娟. 响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺[J]. 无机盐工业, 2019, 51(3): 34-37.
[5]	谭建红, 万邦江, 李兵. 高铁菱锰矿制取硫酸锰的工艺研究[J]. 无机盐工业, 2014, 46(8): 50-.
[6]	吴军. 纳米钛酸钡的掺杂对陶瓷性能的影响[J]. 无机盐工业, 2014, 46(8): 14-.
[7]	林清泉, 刘有才, 李丽峰, 王云秋, 王嘉懿, 徐景妍, 葸汉霞, 彭彬江, 朱忠泗. 低品位碳酸锰矿制备高纯度硫酸锰工艺研究[J]. 无机盐工业, 2014, 46(11): 35-.
[8]	马玉文, 冯雅丽, 李浩然. 硫酸锰室温固相球磨制备四氧化三锰[J]. 无机盐工业, 2013, 45(2): 17-.
[9]	冯茹, 童张法, 郑帅飞, 陈志传, 高大明. 氯化铵焙烧菱锰矿制备高纯碳酸锰的工艺研究[J]. 无机盐工业, 2011, 43(8): 33-.
[10]	粟海锋;黄飞雪;文衍宣;童张法;黎铉海. 液相沉淀法制备单分散亚微米级球形碳酸锰[J]. 无机盐工业, 2009, 0(8): 0-0.
[11]	马尧;卓长生;黄志军;等. 用贫锰氧化矿研制高纯碳酸锰[J]. 无机盐工业, 2008, 0(6): 0-0.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

铜仁地区菱锰矿矿物学特征及其元素赋存状态研究

Study on mineralogical characteristics and occurrence state of elements of rhodochrosite in Tongren area

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 21

相关文章 11

Metrics

本文评价

推荐阅读 0

首 页

铜仁地区菱锰矿矿物学特征及其元素赋存状态研究

Study on mineralogical characteristics and occurrence state of elements of rhodochrosite in Tongren area

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
