全结晶纳米ZSM-5分子筛团聚体的合成及在甲苯甲基化中的应用

doi:10.19964/j.issn.1006-4990.2023-0545

摘要/Abstract

摘要：

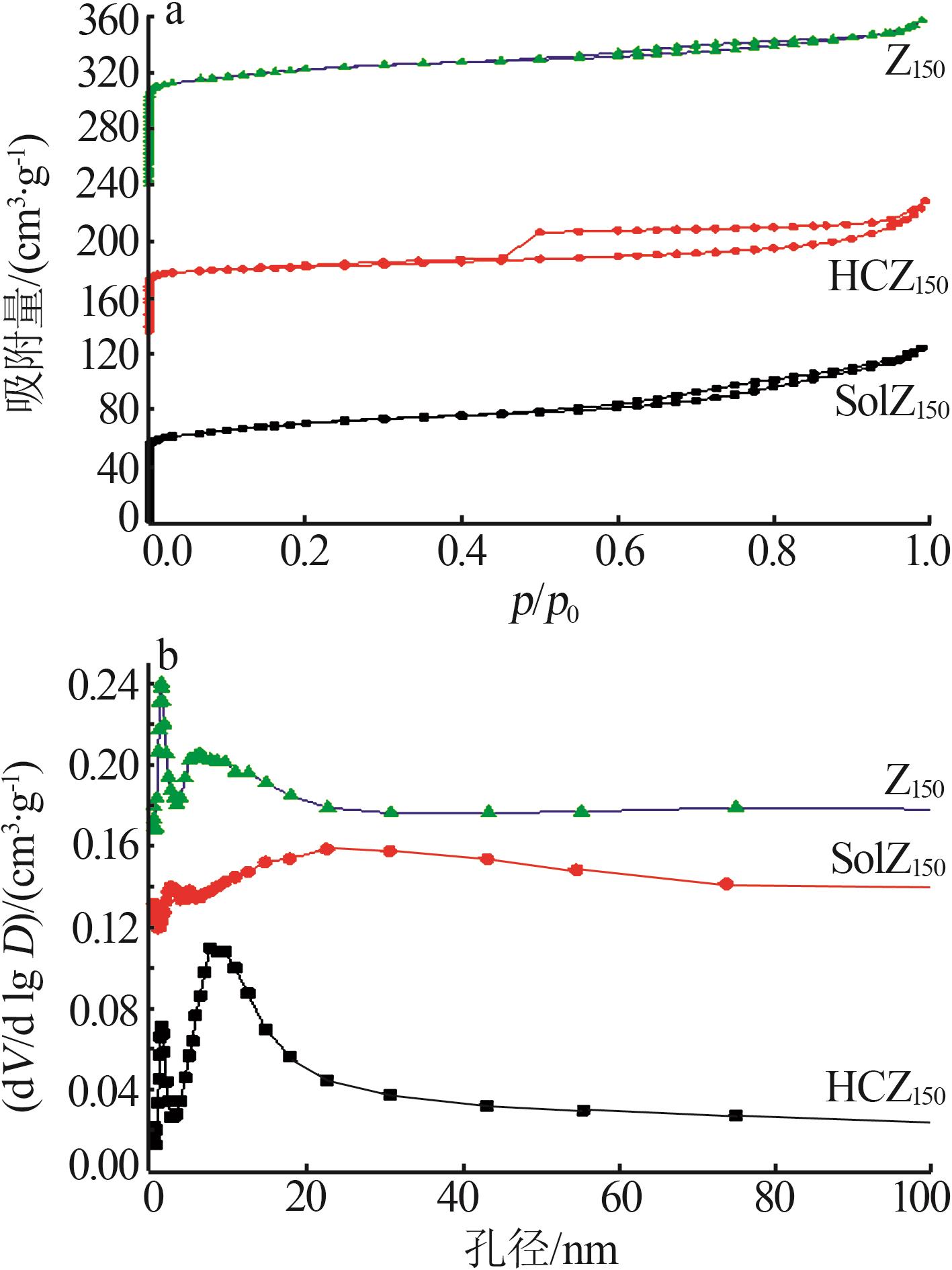

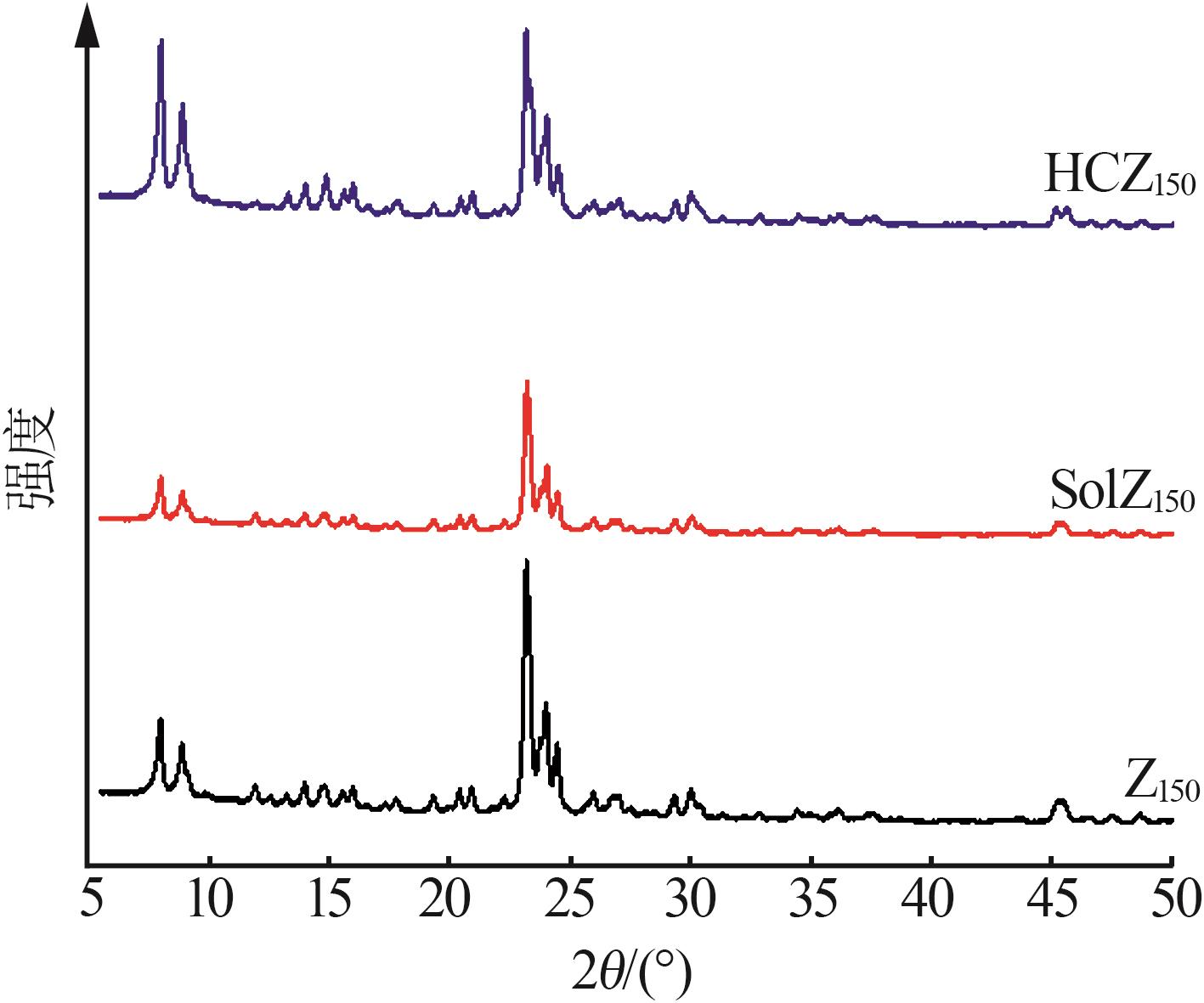

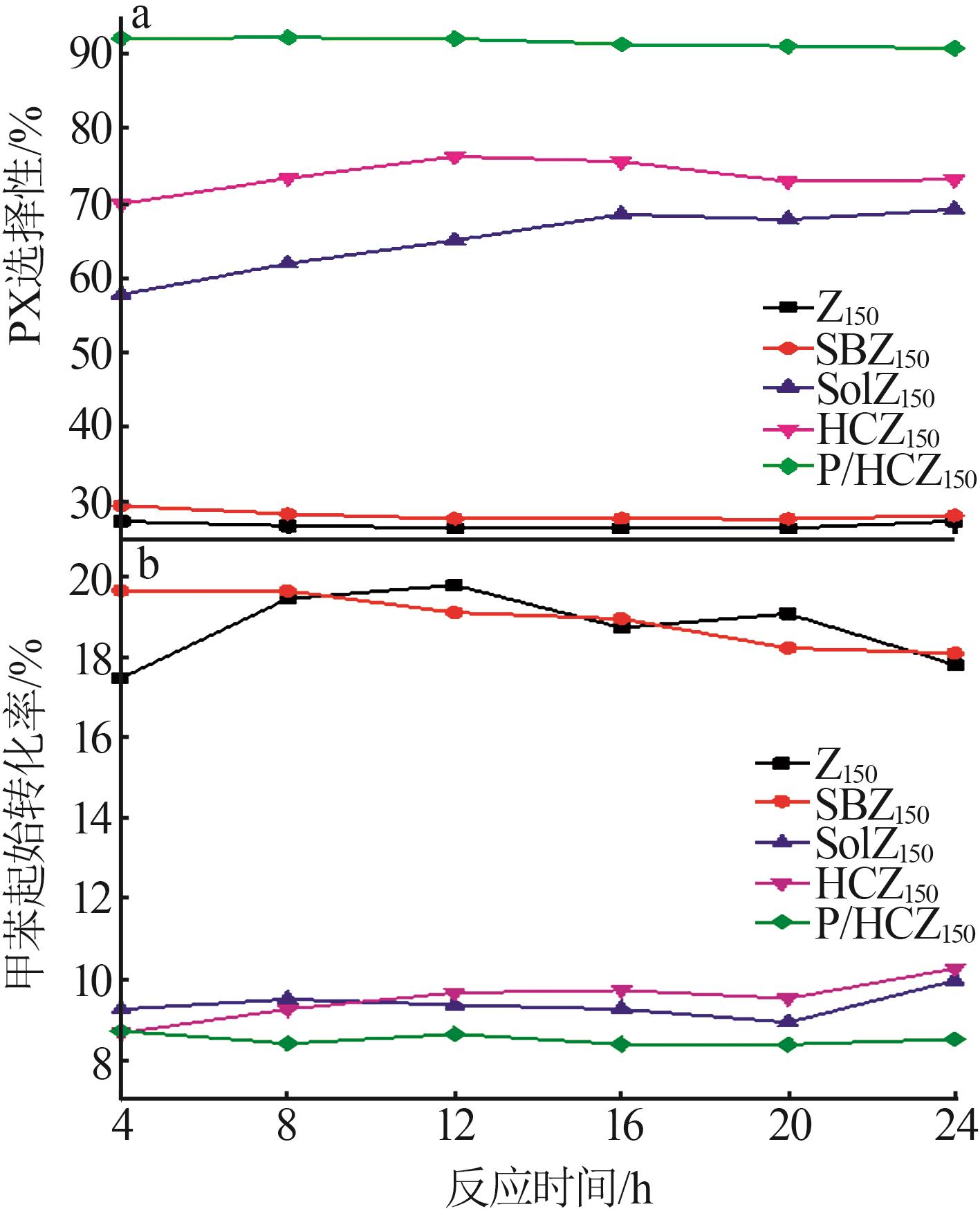

高效催化剂的开发是甲苯甲醇烷基化制对二甲苯工业化应用的主要挑战之一。以纳米ZSM-5分子筛团聚体为前体，以硅溶胶为黏合剂，采用液相转晶的方式合成了全结晶纳米ZSM-5团聚体。结果表明：硅溶胶挤条后的成型分子筛SolZ₁₅₀的表面无定型SiO₂物种在重结晶过程中转变为晶相结构；成型后的分子筛HCZ₁₅₀形成了丰富且均一的二元孔道结构，孔径分布分别集中在1.3 nm和10 nm左右，总比表面积和外比表面积分别为260 m²/g和72 m²/g。甲苯甲醇烷基化评价结果表明：全结晶ZSM-5分子筛HCZ₁₅₀对二甲苯选择性达到70%，远高于以拟薄水铝石作为黏结剂挤条的SBZ₁₅₀；经P₂O₅改性制备的催化剂P/HCZ₁₅₀对二甲苯选择性达90%，且反应24 h后催化剂活性未下降，表明丰富的孔道结构及活性中心的易接近性使得催化剂具有良好的稳定性。该研究为甲苯甲基化催化剂的制备提供了一条新的途径，对该技术的工业化应用具有一定的指导意义。

关键词: 全结晶分子筛, 纳米ZSM-5团聚体, 甲苯甲醇烷基化, 对二甲苯

Abstract:

It is a great challenge to develop an efficient catalysts for the industrial application of toluene methanol alkylation technology to produce p-xylene.The holocrystalline nano-ZSM-5 aggregates were synthesized using ZSM-5 zeolites shaped by silica sol as the precursor by means of liquid phase crystallization.The characterization results showed that the amorphous SiO₂ species on the surface of shaped-ZSM-5 by silica sol were transformed into crystalline phase structure during recrystallization process.In addition to its inherent microporous pores，the formed HCZ₁₅₀ zeolite possessed abundant and uniform binary pore structure，concentrated at around 1.3 nm and 10 nm，with a total specific surface area of 260 m²/g and an external specific surface area of 72 m²/g，respectively.The evaluation results of toluenealkylation with methanol showed that the holocrystalline HCZ₁₅₀ zeolite had a p-xylene selectivity of 70%，which was significantly higher than that of SBZ₁₅₀ extruded with pseudo boehmite as binder.The P/HCZ₁₅₀ catalyst prepared by P₂O₅ modification exhibited a p-xylene selectivity of 90%，and there was no decrease in catalyst activity ever after 24 hours of reaction.The good stability was attributed to the rich pore structure and easy accessibility of active centers.A new approach for the preparation of toluene methylation catalysts was provided，which had certain guiding significance for the industrial application of this technology.

Key words: holycrystalline zeolte, nano-ZSM-5 aggregate, toluene alkylation with methanol, p-xylene

中图分类号:

O643.36

李永恒, 米晓彤, 张培培. 全结晶纳米ZSM-5分子筛团聚体的合成及在甲苯甲基化中的应用[J]. 无机盐工业, 2024, 56(5): 135-140.

LI Yongheng, MI Xiaotong, ZHANG Peipei. Synthesis of holycrystalline nano-ZSM-5 aggregate and its application in methylation of toluene[J]. Inorganic Chemicals Industry, 2024, 56(5): 135-140.

图/表 7

图1

图2

图3

表1

图4

表2

图5

参考文献 19

1	于政锡，徐庶亮，张涛，等.对二甲苯生产技术研究进展及发展趋势［J］.化工进展，2020，39（12）：4984-4992.
	YU Zhengxi， XU Shuliang， ZHANG Tao，et al.Research progress and development trend in para-xylene production technology［J］.Chemical Industry and Engineering Progress，2020，39（12）：4984-4992.
2	王国军.芳烃联合装置生产技术进展及成套技术开发研究［J］.中国石油和化工标准与质量，2021，41（12）：179-180.
	WANG Guojun.Research on production technology progress and complete technology development of aromatic hydrocarbon combined plant［J］.China Petroleum and Chemical Standard and Quality，2021，41（12）：179-180.
3	陈庆龄，孔德金，杨卫胜.对二甲苯增产技术发展趋向［J］.石油化工，2004，33（10）：909-915.
	CHEN Qingling， KONG Dejin， YANG Weisheng.Developmental trends in p-xylene production increasing technology［J］.Petrochemical Technology，2004，33（10）：909-915.
4	潘旭，杜冰，黄鑫，等.孪晶HZSM-5@Silicalite-1核壳结构催化剂的制备及甲苯甲醇烷基化性能研究［J］.燃料化学学报，2022，50（5）：611-620.
	PAN Xu， DU Bing， HUANG Xin，et al.Preparation of core-shell structural twin HZSM-5@Silicalite-1 catalysts and its performance for toluene alkylation with methanol［J］.Journal of Fuel Chemistry and Technology，2022，50（5）：611-620.
5	韩贺，张锌豪，张安峰，等.甲苯与甲醇择形催化制对二甲苯技术进展［J］.化工进展，2022，41（11）：5783-5799.
	HAN He， ZHANG Xinhao， ZHANG Anfeng，et al.Development of shape-selective alkylation of toluene with methanol to para-xyle-ne［J］.Chemical Industry and Engineering Progress，2022，41（11）：5783-5799.
6	PARMAR D， CHA S H， SALAVATI-FARD T，et al.Spatiotemporal coke coupling enhancespara-xylene selectivity in highly stable MCM-22 catalysts［J］.Journal of the American Chemical Society，2022，144（17）：7861-7870.
7	KUMAR L， ASTHANA S， LAXMAN NEWALKAR B，et al.Selective toluene methylation to p-xylene：Current status & future perspective［J］.Catalysis Reviews，2022：1-43.
8	HAN Min， XUE Zhongzhong， LING Lixia，et al.Effect of Lewis/Brønsted acid sites in HZSM-5 zeolite on the selectivity of para-xylene during methylation of toluene with methanol［J］.Molecular Catalysis，2021，509：111622.
9	LI Junhui， GONG Qing， JIA Wenzhi，et al.Insight into the alkylation-efficiency of methanol with toluene over HZSM-5 zeolite II：Acidic properties also significantly affects reacting-pathways［J］.ChemistrySelect，2020，5（22）：6800-6808.
10	LI Guixian， WU Chao， JI Dong，et al.Acidity and catalyst performance of two shape-selective HZSM-5 catalysts for alkylation of toluene with methanol［J］.Reaction Kinetics，Mechanisms and Catalysis，2020，129（2）：963-974.
11	CHEN Qingteng， LIU Jian， YANG Bo.Identifying the key steps determining the selectivity of toluene methylation with methanol over HZSM-5［J］.Nature Communications，2021，12（1）：3725.
12	ZHAO Yan， WU Hongyu， TAN Wei，et al.Effect of metal modification of HZSM-5 on catalyst stability in the shape-selective methylation of toluene［J］.Catalysis Today，2010，156（1/2）：69- 73.
13	李孝国，李永恒，侯章贵，等.甲苯甲醇烷基化制对二甲苯催化剂中试反应性能研究［J］.无机盐工业，2021，53（3）：97- 101.
	LI Xiaoguo， LI Yongheng， HOU Zhanggui，et al.Study on pilot catalytic performance of the modified catalyst for alkylation of toluene with methanol to p-xylene［J］.Inorganic Chemicals Industry，2021，53（3）：97-101.
14	范景新，景卫东，于海斌，等.甲苯甲醇选择性烷基化催化剂研究进展［J］.无机盐工业，2013，45（6）：62-64.
	FAN Jingxin， JING Weidong， YU Haibin，et al.Research progress in catalysts for selective alkylation of toluene and methanol［J］.Inorganic Chemicals Industry，2013，45（6）：62-64.
15	管卉，石张平，王德举，等.ZSM-5全结晶分子筛催化剂在二甲苯甲基化反应中的应用［J］.石油化工，2022，51（2）：130-139.
	GUAN Hui， SHI Zhangping， WANG Deju，et al.Holocrystalline ZSM-5 zeolite catalyst and its application in methylation of xylene［J］.Petrochemical Technology，2022，51（2）：130-139.
16	夏华，任丽萍，赵国良，等.全结晶ZSM-5分子筛催化剂研究及工业应用［J］.工业催化，2017，25（10）：58-63.
	XIA Hua， REN Liping， ZHAO Guoliang，et al.Study of holocrystalline ZSM-5 zeolite catalyst and its commercial application［J］.Industrial Catalysis，2017，25（10）：58-63.
17	王达锐，孙洪敏，薛明伟，等.微波法高效合成全结晶ZSM-5分子筛催化剂及其催化性能［J］.化工进展，2023，42（7）：3582-3588.
	WANG Darui， SUN Hongmin， XUE Mingwei，et al.Efficient synthesis of fully crystalline ZSM-5 zeolite catalyst by microwave method and its catalytic performance［J］.Chemical Industry and Engineering Progress，2023，42（7）：3582-3588.
18	ZHAO Taotao， WANG Yaquan， SUN Chao，et al.Direct synthesis of hierarchical binder-free ZSM-5 and catalytic properties for MTP［J］.Microporous and Mesoporous Materials，2020，292：109731.
19	SHAO Xiuli， WANG Siqi， ZHOU Youhui，et al.Synthesis of multilamellar ZSM-5 nanosheets with tailored b-axis thickness［J］.Microporous and Mesoporous Materials，2022，345：112252.

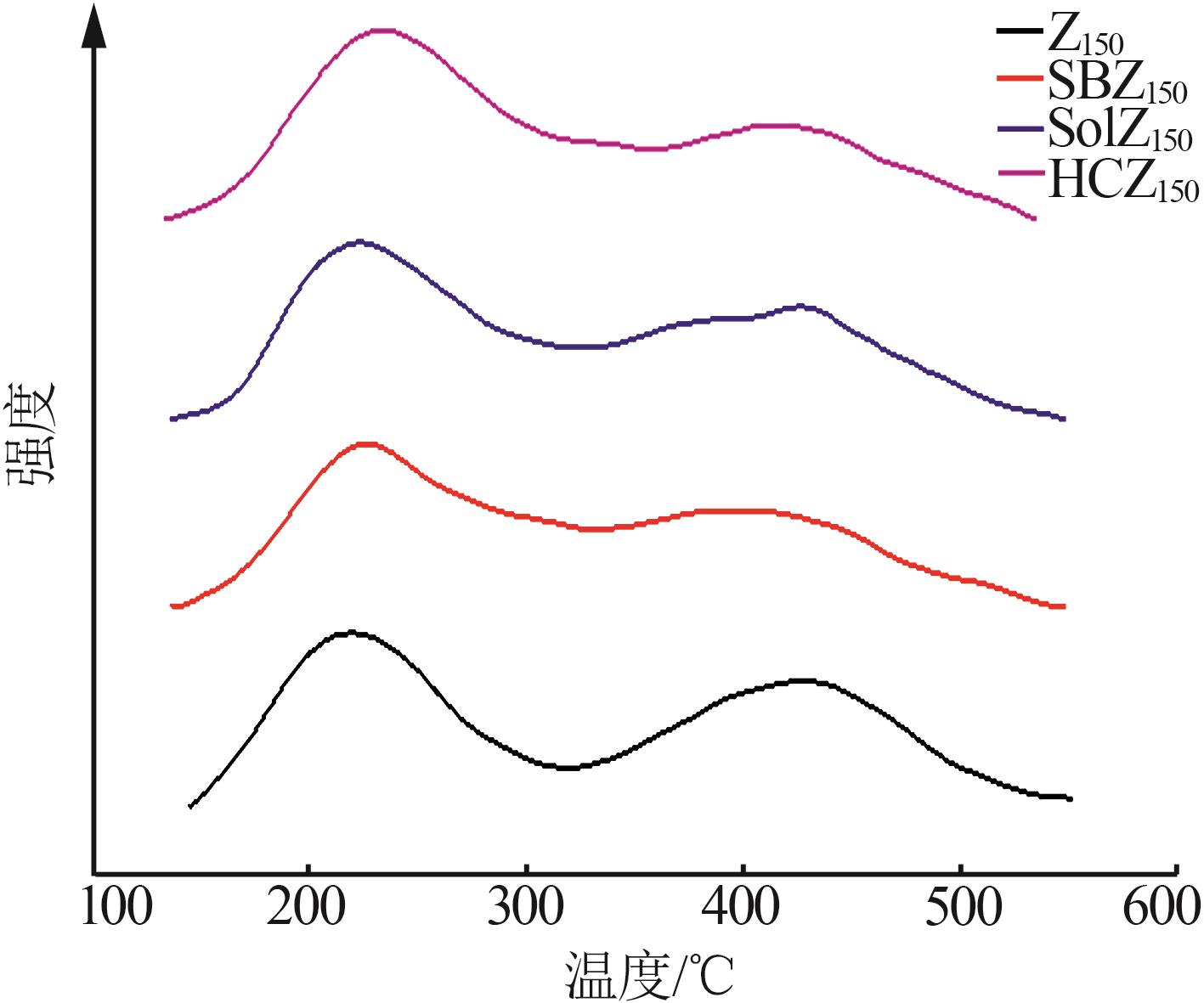

样品	弱酸量/ （μmol·g^-1）	中强酸量/ （μmol·g^-1）	总酸量/ （μmol·g^-1）
Z₁₅₀	169.1	101.1	270.2
SBZ₁₅₀	112.4	68.7	181.1
SolZ₁₅₀	137.5	74.3	211.8
HCZ₁₅₀	148.2	90.5	238.7
