磷酸三丁酯脱色活性炭热解再生研究

doi:10.19964/j.issn.1006-4990.2023-0099

摘要/Abstract

摘要：

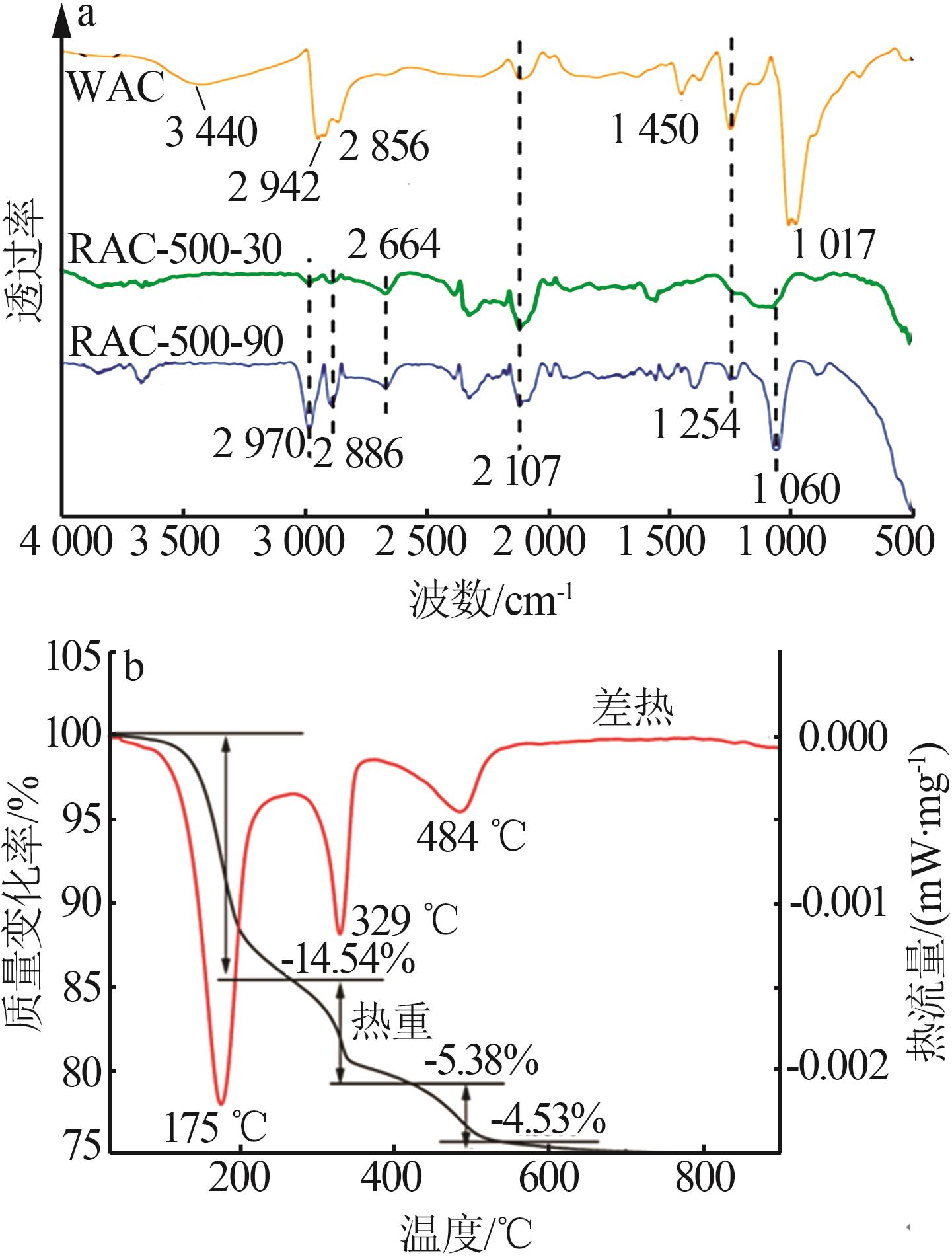

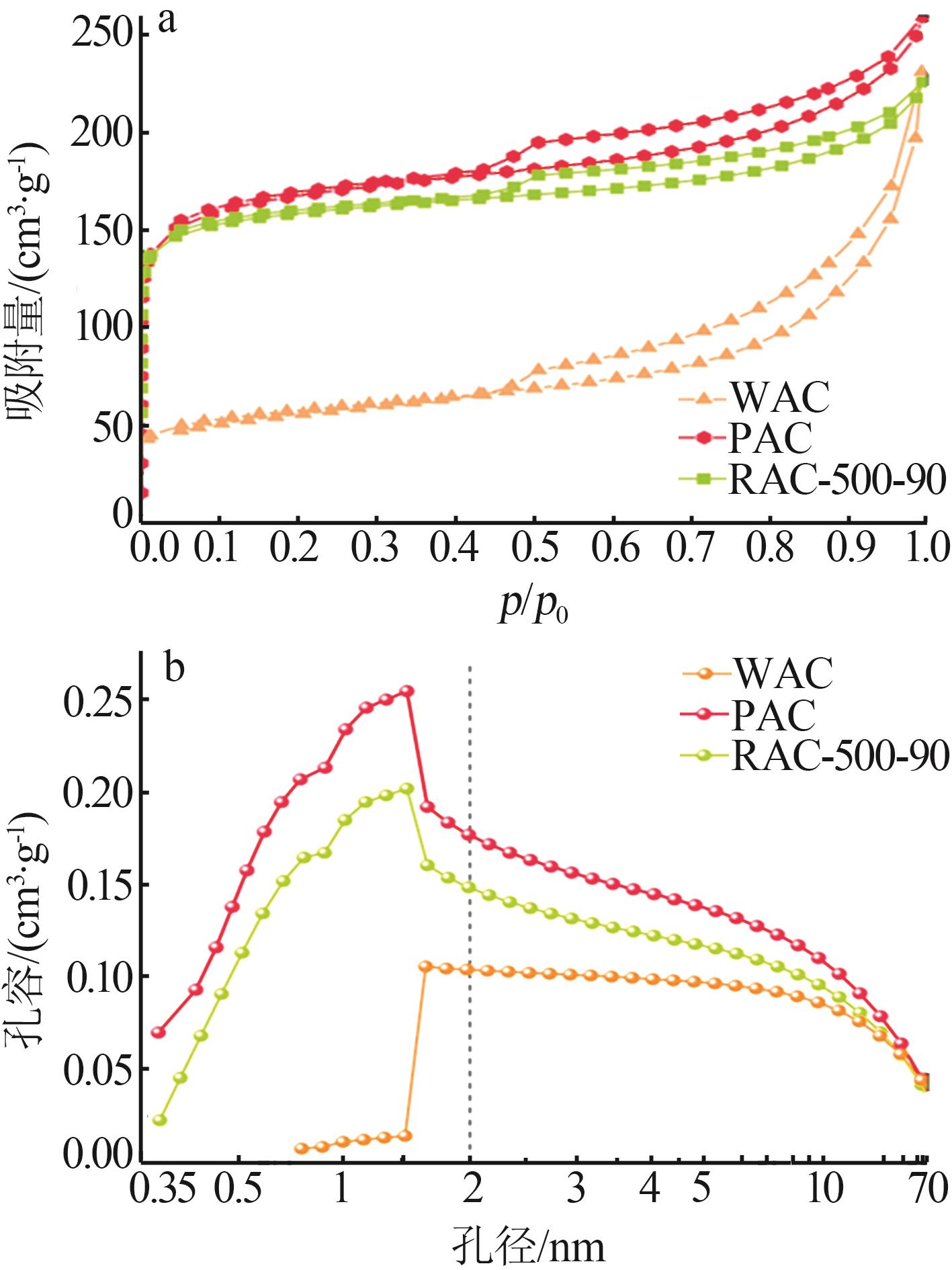

以磷酸三丁酯（TBP）脱色后的粉末废活性炭（WAC）为材料，利用高温热解的方法，以亚甲基蓝吸附量和碘值为评价指标，研究了再生温度、再生时间、再生次数对废活性炭再生效果的影响。实验结果表明，WAC的再生最优条件为500 ℃下再生90 min，再生4次仍能恢复其82%的亚甲基蓝吸附性能及67%的碘吸附性能。通过同步热分析仪（TG-DSC）测定活性炭的失重、吸热和放热情况；借助比表面积及孔径分析仪、傅里叶红外光谱仪（FT-IR）、扫描电子显微镜（SEM）等测试手段对再生前后的活性炭进行表征，从而验证其再生效果。对废活性炭的热解机理进行了综合分析，为湿法磷酸净化工艺流程中磷酸三丁酯脱色活性炭的热解再生提供了理论指导。

关键词: 湿法磷酸, TBP, 废活性炭, 热解再生

Abstract:

The effect of regeneration temperature，regeneration time，and regeneration frequency on the regeneration efficiency of waste activated carbon（WAC） was studied by high-temperature pyrolysis method，using methylene blue adsorption amount and iodine value as evaluation indicators，using powdered activated carbon（WAC） decolorized with tributyl phosphate（TBP） as the materials.The experimental results showed that the optimal regeneration condition of activated carbon was 500 ℃ for 90 min.After the fourth regeneration，the adsorption properties of 82% methylene blue and 67% iodine could be recovered.The weight loss，heat absorption and heat release of activated carbon during pyrolysis were analyzed by TG-DSC，and the activated carbon before and after regeneration were characterized by the specific surface area and aperture analyzer，FT-IR，SEM and other testing methods to verify its regeneration effect.This research gave a comprehensive analysis of the pyrolysis mechanism of spent activated carbon，which provided theoretical guidance for the pyrolysis regeneration of decolorized activated carbon from TBP in a wet phosphoric acid purification process.

Key words: wet-process phosphoric acid, TBP, waste activated carbon, thermal regeneration

中图分类号:

TQ424.1

张颖, 李军, 金央, 黄美英. 磷酸三丁酯脱色活性炭热解再生研究[J]. 无机盐工业, 2024, 56(1): 59-66.

ZHANG Ying, LI Jun, JIN Yang, HUANG Meiying. Study on pyrolysis regeneration of activated carbon for Tributyl phosphate decolorization[J]. Inorganic Chemicals Industry, 2024, 56(1): 59-66.

图/表 9

图1

图2

图3

图4

图5

图6

表1

图7

表2

参考文献 22

1	HU Yuyuan， MA Chuanguo， HUANG Weifeng，et al.Adsorption behavior of activated carbon for the elimination of zearalenone during bleaching process of corn oil［J］.Grain & Oil Science and Technology，2023，6（1）：24-33.
2	蒋剑春，孙康.活性炭制备技术及应用研究综述［J］.林产化学与工业，2017，37（1）：1-13.
	JIANG Jianchun， SUN Kang.Review on preparation technology of activated carbon and its application［J］.Chemistry and Industry of Forest Products，2017，37（1）：1-13.
3	ANI J U， AKPOMIE K G， OKORO U C，et al.Potentials of activated carbon produced from biomass materials for sequestration of dyes，heavy metals，and crude oil components from aqueous environment［J］.Applied Water Science，2020，10（2）：69.
4	吴潇潇，王星敏，唐爱民，等.废活性炭再生的环境经济效益分析［J］.应用化工，2018，47（1）：181-184，189.
	WU Xiaoxiao， WANG Xingmin， TANG Aimin，et al.Environmental economic benefit analysis of waste activated carbon regeneration［J］.Applied Chemical Industry，2018，47（1）：181-184，189.
5	TRELLU C， OTURAN N， KEITA F K，et al.Regeneration of activated carbon fiber by the electro-Fenton process［J］.Environmental Science & Technology，2018，52（13）：7450-7457.
6	GAMAL M EL， MOUSA H A， EL-NAAS M H，et al.Bio-regeneration of activated carbon：A comprehensive review［J］.Separation and Purification Technology，2018，197：345-359.
7	SÜHNHOLZ S， KOPINKE F D， WEINER B.Hydrothermal treatment for regeneration of activated carbon loaded with organic micropollutants［J］.Science of the Total Environment，2018，644：854-861.
8	ZANELLA O， TESSARO I C， FÉRIS L A.Desorption-and decomposition-based techniques for the regeneration of activated carbon［J］.Chemical Engineering & Technology，2014，37（9）：1447-1459.
9	MIGUEL G SAN， LAMBERT S D， GRAHAM N J D.The regeneration of field-spent granular-activated carbons［J］.Water Research，2001，35（11）：2740-2748.
10	CLIFFORD D， CHU P， LAU A.Thermal regeneration of powdered activated carbon（PAC） and pac-biological sludge mixtur- es［J］.Water Research，1983，17（9）：1125-1138.
11	MARQUES S C R， MARCUZZO J M， BALDAN M R，et al.Pharmaceuticals removal by activated carbons：Role of morphology on cyclic thermal regeneration［J］.Chemical Engineering Journal，2017，321：233-244.
12	冉瑞泉，金央，刘辉，等.溶剂萃取法净化盐酸法湿法磷酸的研究进展［J］.无机盐工业，2021，53（7）：18-22.
	RAN Ruiquan， JIN Yang， LIU Hui，et al.Research progress purification of solvent extraction of wet-process phosphoric acid by hydrochloric acid route［J］.Inorganic Chemicals Industry，2021，53（7）：18-22.
13	李燕凤，李军，任永胜，等.预分散溶剂萃取用于浓缩湿法磷酸脱色［J］.无机盐工业，2007，39（7）：33-35.
	LI Yanfeng， LI Jun， REN Yongsheng，et al.Study on decoloration of concentrated wet-process phosphoric acid by predispersed solvent extraction technique［J］.Inorganic Chemicals Industry，2007，39（7）：33-35.
14	张巍，应维琪，常启刚，等.水处理活性炭吸附性能指标的表征与应用［J］.中国环境科学，2007，27（3）：289-294.
	ZHANG Wei， YING Weiqi， CHANG Qigang，et al.Adsorptive capacity indicator based method of carbon selection for treatabili-ty［J］.China Environmental Science，2007，27（3）：289-294.
15	刘军利，古可隆.高温处理对活性炭孔隙结构的影响［J］.林产化学与工业，1999，19（3）：36-39.
	LIU Junli， GU Kelong.Effects of high temperature treatment on activated carbon pore structure［J］.Chemistry and Industry of Forest Products，1999，19（3）：36-39.
16	MUÑOZ-GONZÁLEZ Y， ARRIAGADA-ACUÑA R， SOTO-GARRIDO G，et al.Activated carbons from peach stones and pine sawdust by phosphoric acid activation used in clarification and decolorization processes［J］.Journal of Chemical Technology and Biotechnology，2009，84（1）：39-47.
17	LI Hongyan， LIU Lianxin， CUI Jianguo，et al.High-efficiency adsorption and regeneration of methylene blue and aniline onto activated carbon from waste edible fungus residue and its possible mechanism［J］.RSC Advances，2020，10（24）：14262-14273.
18	BAKHT SHOKOUHI S， DEHGHANZADEH R， ASLANI H，et al.Activated carbon catalyzed ozonation（ACCO） of Reactive Blue 194 azo dye in aqueous saline solution：Experimental parameters，kinetic and analysis of activated carbon properties［J］.Journal of Water Process Engineering，2020，35：101188.
19	SUZUKI M， MISIC D M， KOYAMA O，et al.Study of thermal regeneration of spent activated carbons：Thermogravimetric measurement of various single component organics loaded on activated carbons［J］.Chemical Engineering Science，1978，33（3）：271-279.
20	NIKNADDAF S， ATKINSON J D， GHOLIDOUST A，et al.Influence of purge gas flow and heating rates on volatile organic compound decomposition during regeneration of an activated carbon fiber cloth［J］.Industrial & Engineering Chemistry Research，2020，59（8）：3521-3530.
21	张天亮，李军，熊巍，等.碳酸钾活化一步法制备高比表活性炭及其电容性能的研究［J］.无机盐工业，2022，54（4）：159-164.
	ZHANG Tianliang， LI Jun， XIONG Wei，et al.Study on one-step preparation of activated carbon with high specific surface by K₂CO₃ activation and its capacitance performance［J］.Inorganic Chemicals Industry，2022，54（4）：159-164.
22	周二兰.废弃粉末活性炭的再生及其吸附性能研究［D］.北京：北京化工大学，2018.
	ZHOU Erlan.The study on regeneration of spent activated carbon and adsorption property of regenerated activated carbon［D］.Beijing：Beijing University of Chemical Technology，2018.

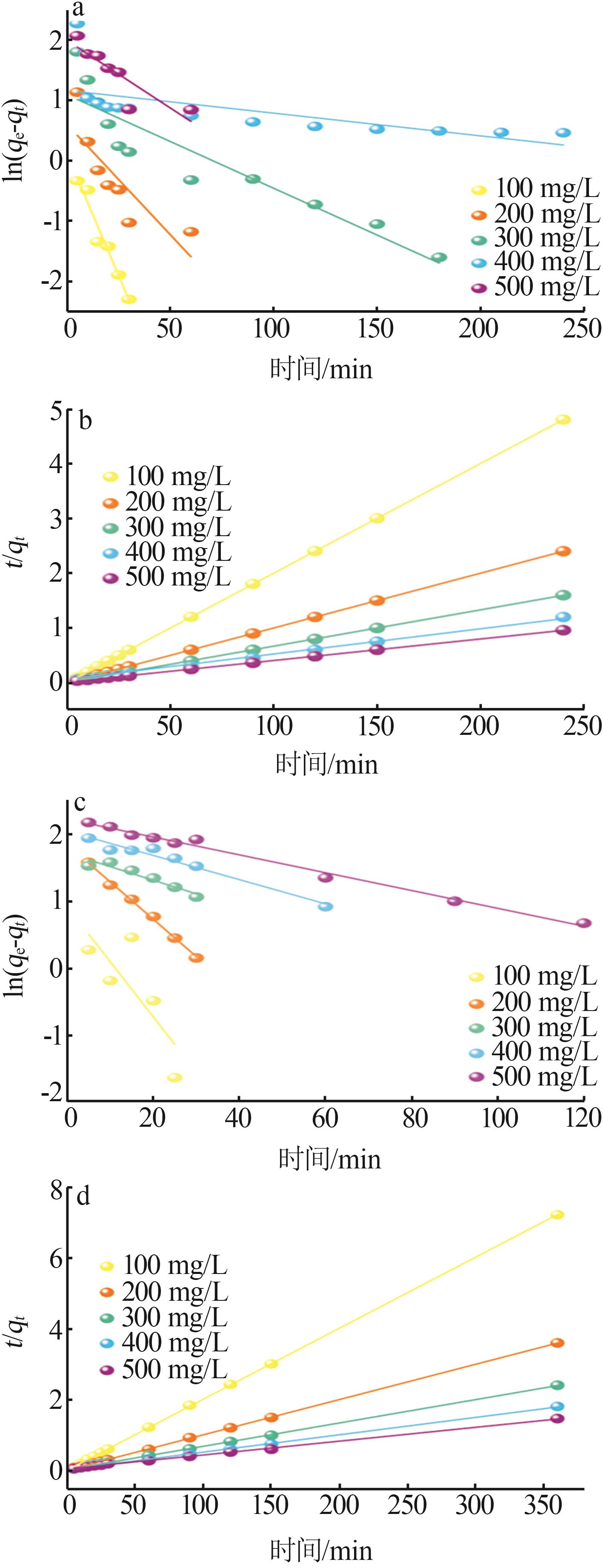

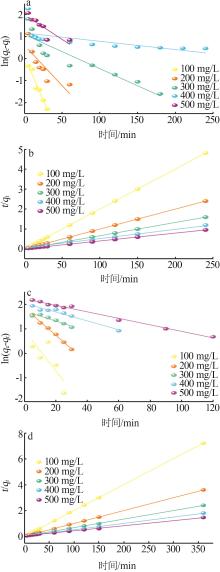

样品名称	亚甲基蓝质量浓度/（mg∙L^-1）	q_exp/ （mg∙g^-1）	拟一级动力学模型			拟二级动力学模型
样品名称	亚甲基蓝质量浓度/（mg∙L^-1）	q_exp/ （mg∙g^-1）	q_e/（mg∙g^-1）	k₁/min^-1	R²	q_e/（mg∙g^-1）	k₂/（g∙mg^-1∙min^-1）	R²
PAC	100	49.89	49.785	0.164	0.952	49.90	0.211	0.999
	200	99.74	99.462	0.074	0.645	99.90	0.034	0.999
	300	149.71	149.66	0.032	0.839	150.83	0.005	0.999
	400	199.58	202.51	0.008	0.376	216.92	0.001	0.928
	500	249.39	245.21	0.046	0.720	253.81	0.001	0.999
RAC-500-90	100	49.78	48.61	0.167	0.492	49.88	0.021	0.999
	200	99.66	97.36	0.030	0.995	100.40	0.005	0.999
	300	149.04	136.78	0.041	0.889	151.75	0.002	0.999
	400	198.15	187.05	0.036	0.954	204.08	0.001	0.997
	500	244.11	231.01	0.027	0.989	255.75	0.002	0.998
