ZnCl2活化废旧涤纶基活性炭的制备及吸附性能

doi:10.19964/j.issn.1006-4990.2023-0526

摘要/Abstract

摘要：

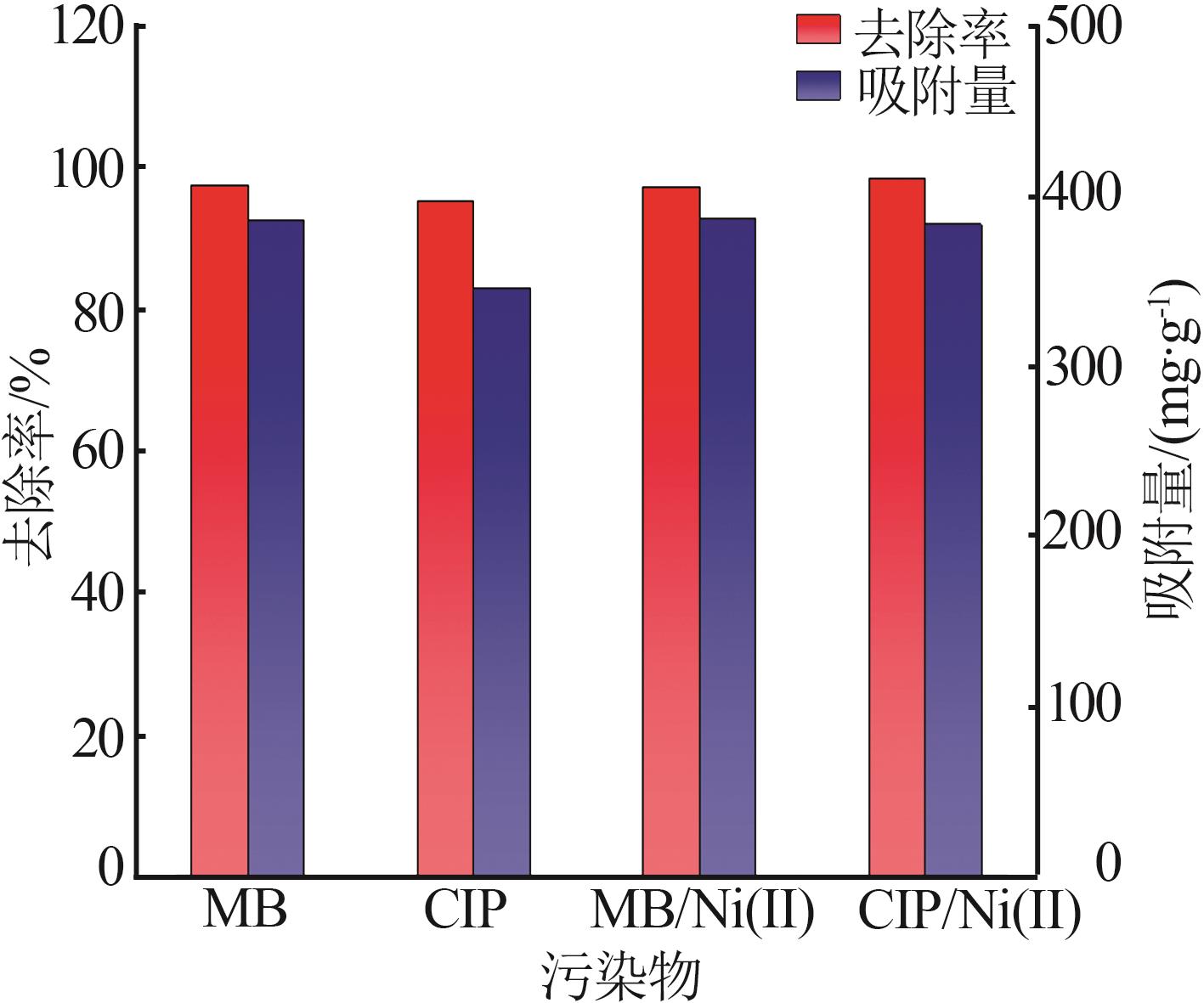

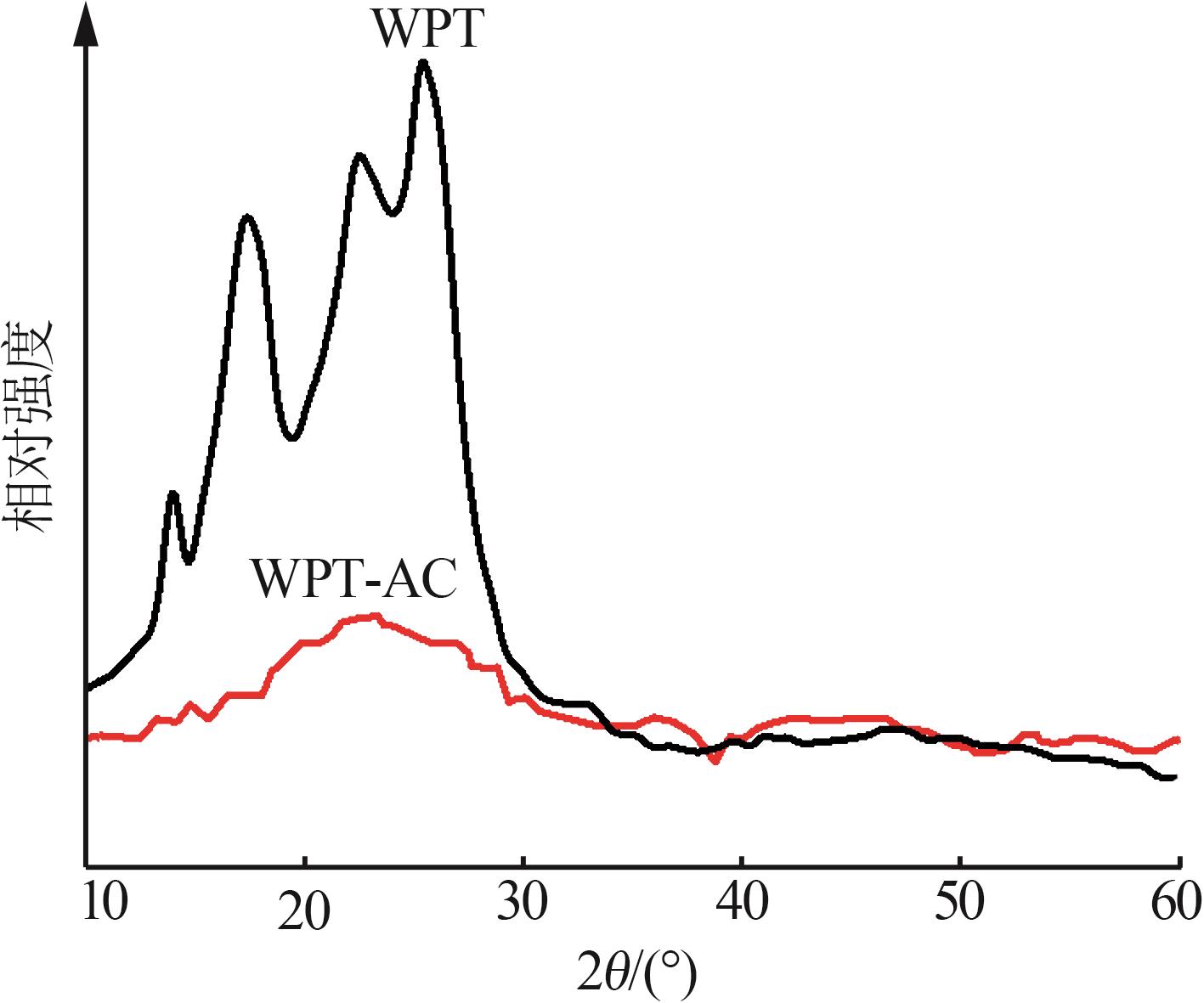

为了实现废旧涤纶织物的资源化利用，通过ZnCl₂活化-高温热解的方法制备了废旧涤纶基活性炭（WPT-AC），采用XRD、FT-IR和BET等表征技术对其物相晶型、特征基团、比表面积和孔隙结构进行了表征，通过正交试验确定了制备WPT-AC的最优工艺，评价了WPT-AC吸附亚甲基蓝（MB）性能并分析了吸附机理。结果表明：在质量分数为45%的ZnCl₂溶液、热解温度为900 ℃、升温速率为5 ℃/min和热解时间为90 min的最优工艺条件下，制备的WPT-AC比表面积高达1 089.72 m²/g、产率为58.45%。丰富的孔隙结构有利于提高其对污染物的吸附。在WPT-AC投加量为2.0 g/L、MB初始质量浓度为500 mg/L、吸附温度为40 ℃、吸附时间为80 min的条件下，WPT-AC对MB的去除率为97.49%。WPT-AC对土霉素（CIP）同样具有较好的吸附效果，且Ni（Ⅱ）共存条件下由于静电吸引的存在有利于吸附性能的提高。准二级动力学模型和Langmuir等温吸附模型更适合拟合WPT-AC吸附MB过程。

关键词: 废旧涤纶基活性炭, 吸附, 亚甲基蓝, 氯化锌活化, 高温热解

Abstract:

In order to realize the resource utilization of waste polyester fabrics，waste polyester⁃based activated carbon（WPT-AC） was prepared by ZnCl₂ activation⁃high temperature pyrolysis method.The crystal phase，characteristic groups and specific surface area pore structure of WPT-AC were characterized by XRD，FT-IR and BET.The optimal process for preparing WPT-AC was determined by orthogonal experiment.The adsorption performance of WPT-AC for methylene blue（MB） was evaluated and the adsorption mechanism was analyzed.The results showed that the specific surface area of WPT-AC prepared under the optimal process conditions of 45% ZnCl₂ solution，pyrolysis temperature of 900 ℃，heating rate of 5 ℃/min and pyrolysis time of 90 min was as high as 1 089.72 m²/g，and the yield was 58.45%.The abundant pore structure was beneficial to improve the adsorption of pollutants.The removal rate of MB by WPT-AC was 97.49% under the conditions of WPT-AC dosage of 2.0 g/L，initial concentration of MB of 500 mg/L，adsorption temperature of 40 ℃ and adsorption time of 80 min.WPT-AC also had a good adsorption effect on oxytetracycline（CIP），and the presence of electrostatic attraction was beneficial to the improvement of adsorption performance under the condition of Ni（Ⅱ） coexistence.The quasi⁃second⁃order kinetic model and Langmuir isothermal adsorption model of WPT-AC were more suitable for fitting the MB adsorption process of WPT-AC.

Key words: waste polyester?based activated carbon, adsorption, methylene blue, zinc chloride activation, high temperature pyrolysis

中图分类号:

TQ424.1

张帮程, 王立. ZnCl₂活化废旧涤纶基活性炭的制备及吸附性能[J]. 无机盐工业, 2024, 56(7): 126-134.

ZHANG Bangcheng, WANG Li. Preparation and adsorption properties of waste polyester⁃based activated carbon activated by ZnCl₂[J]. Inorganic Chemicals Industry, 2024, 56(7): 126-134.

图/表 17

图1

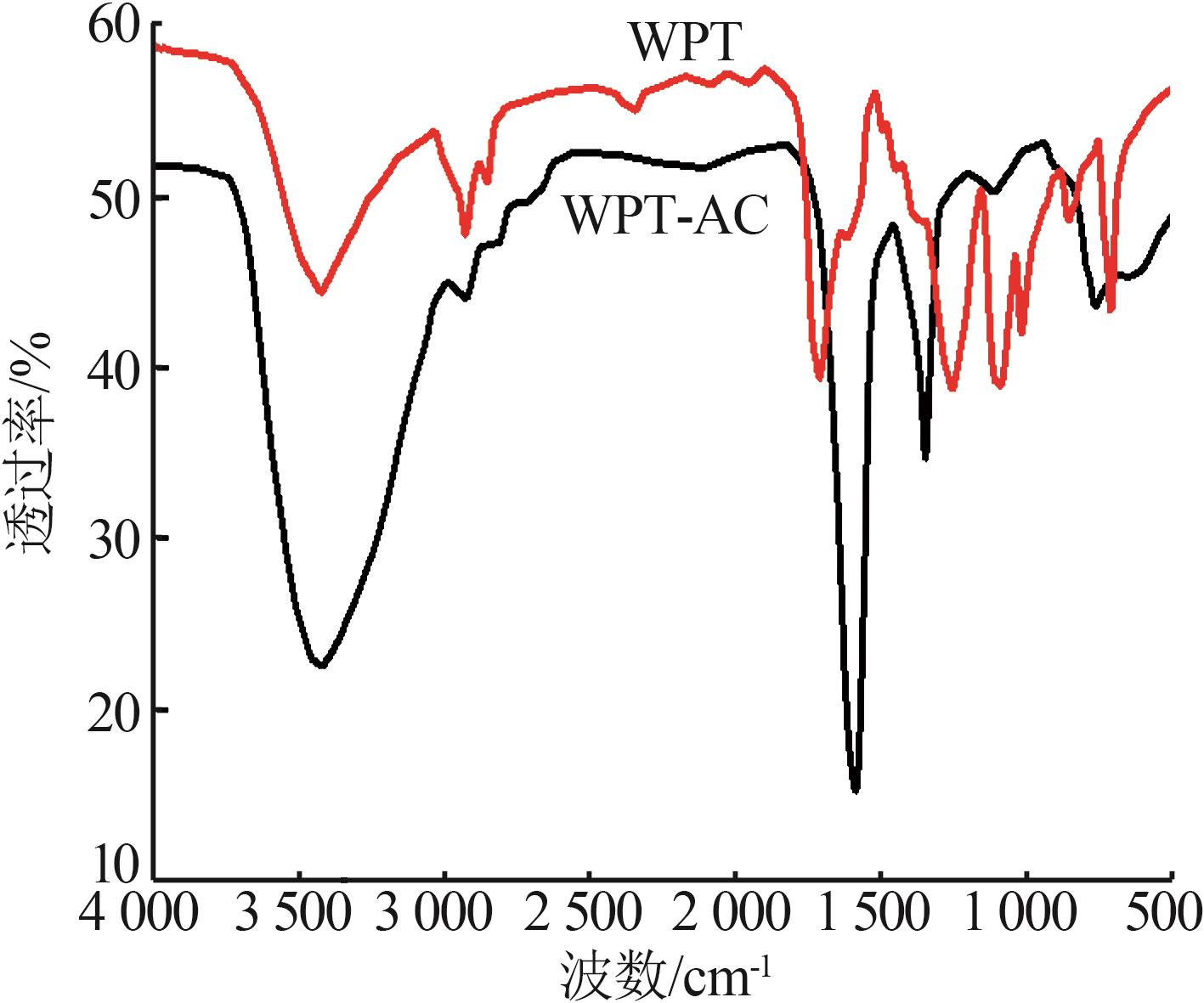

图2

图3

表1

表2

表3

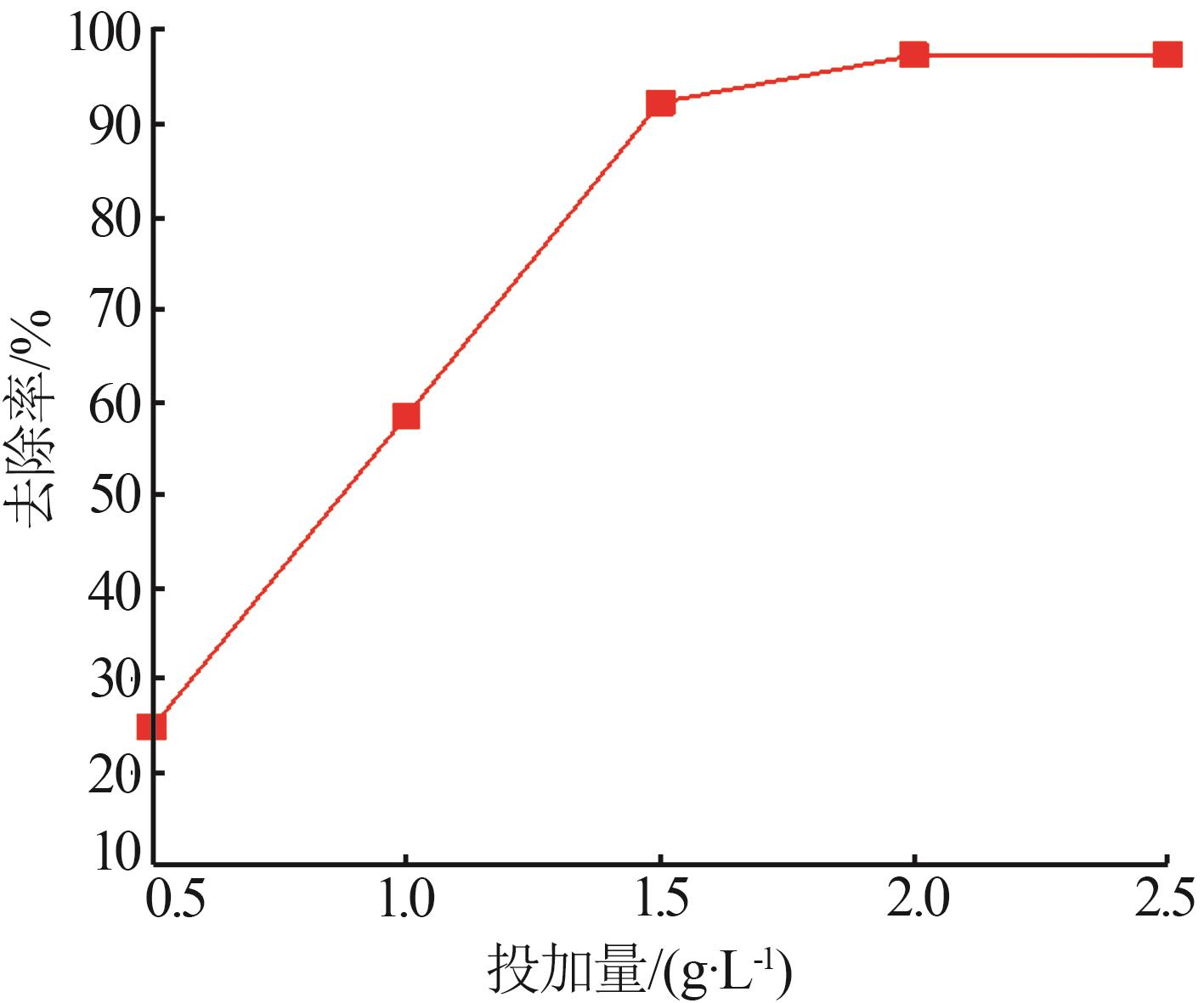

图4

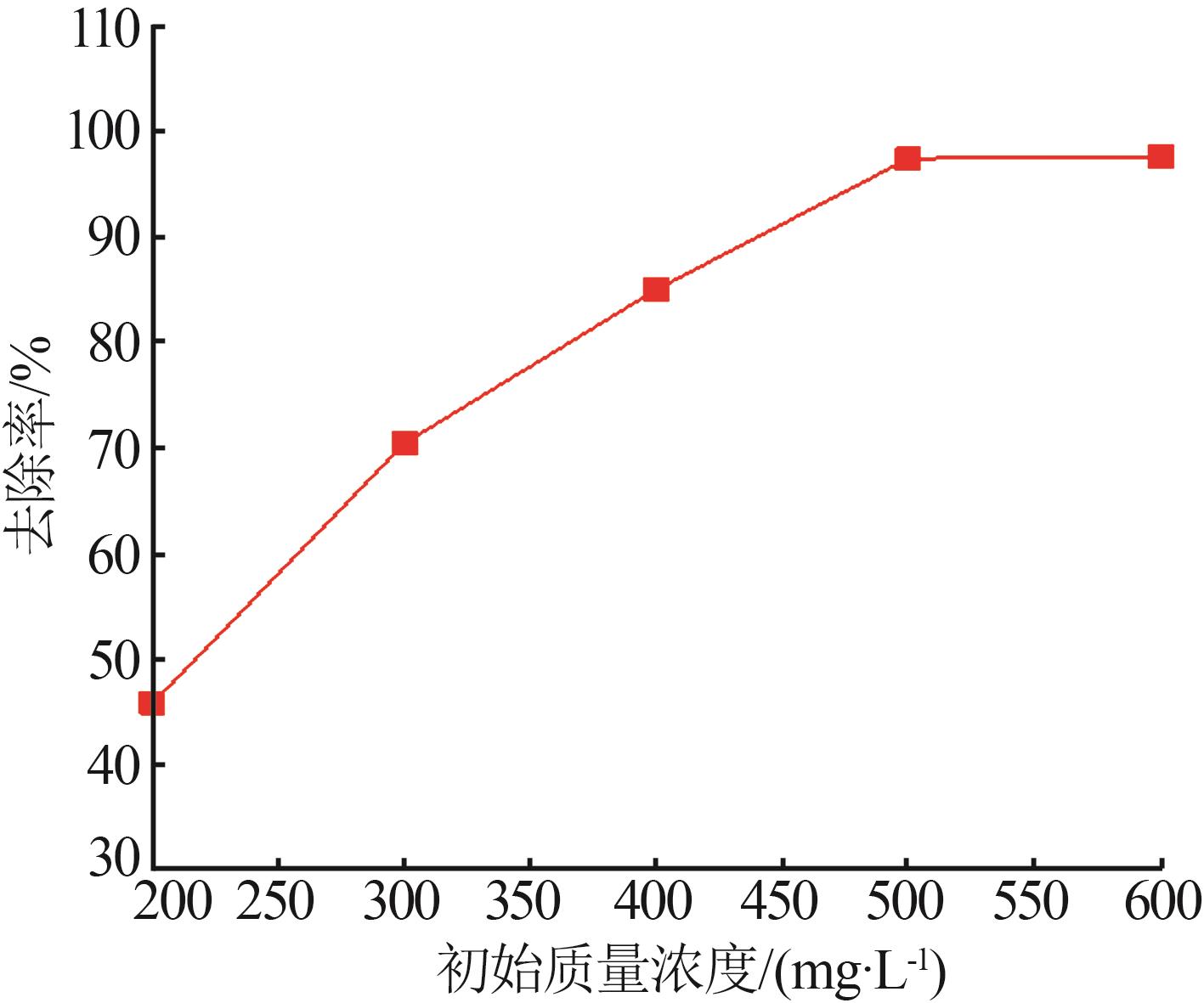

图5

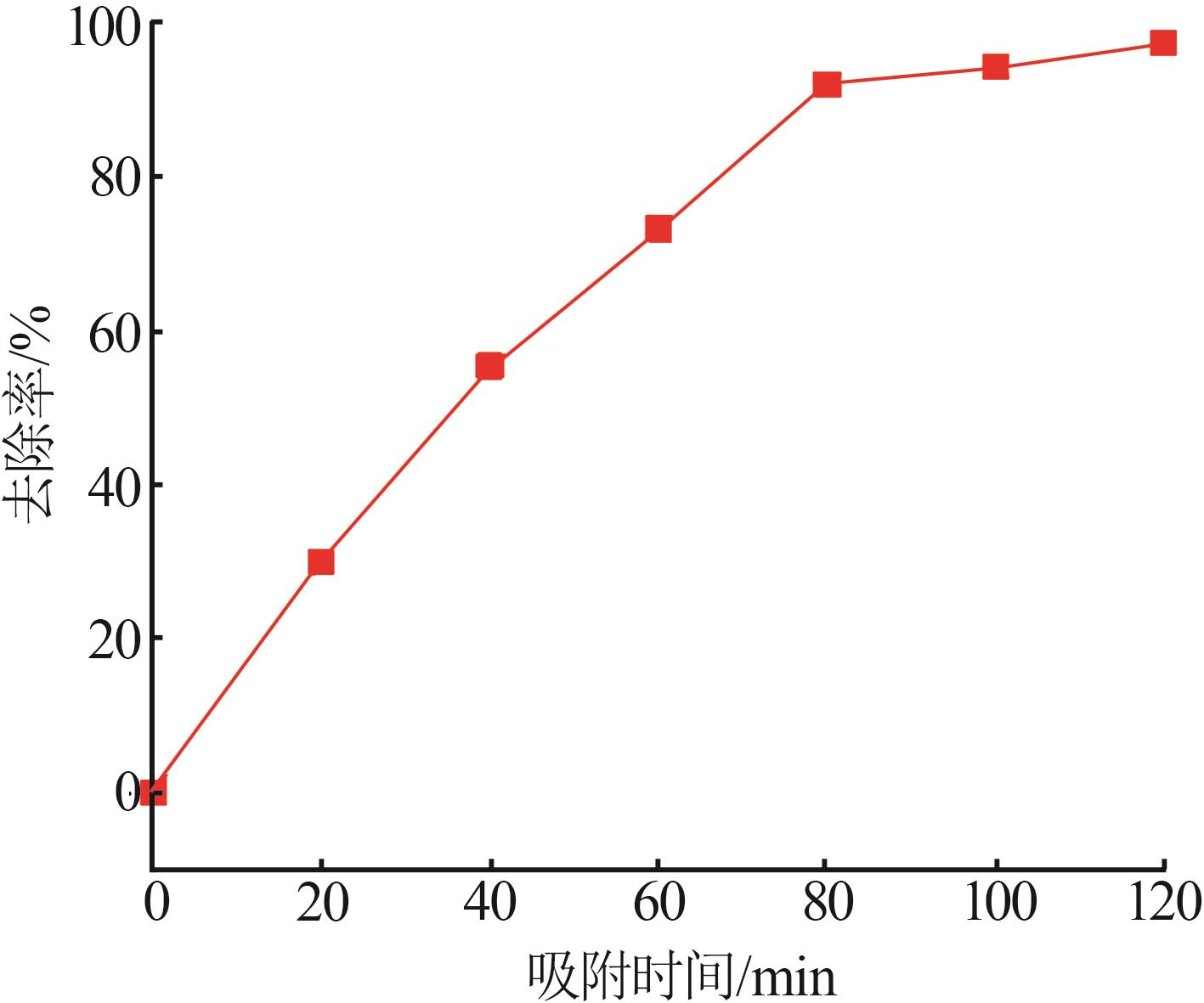

图6

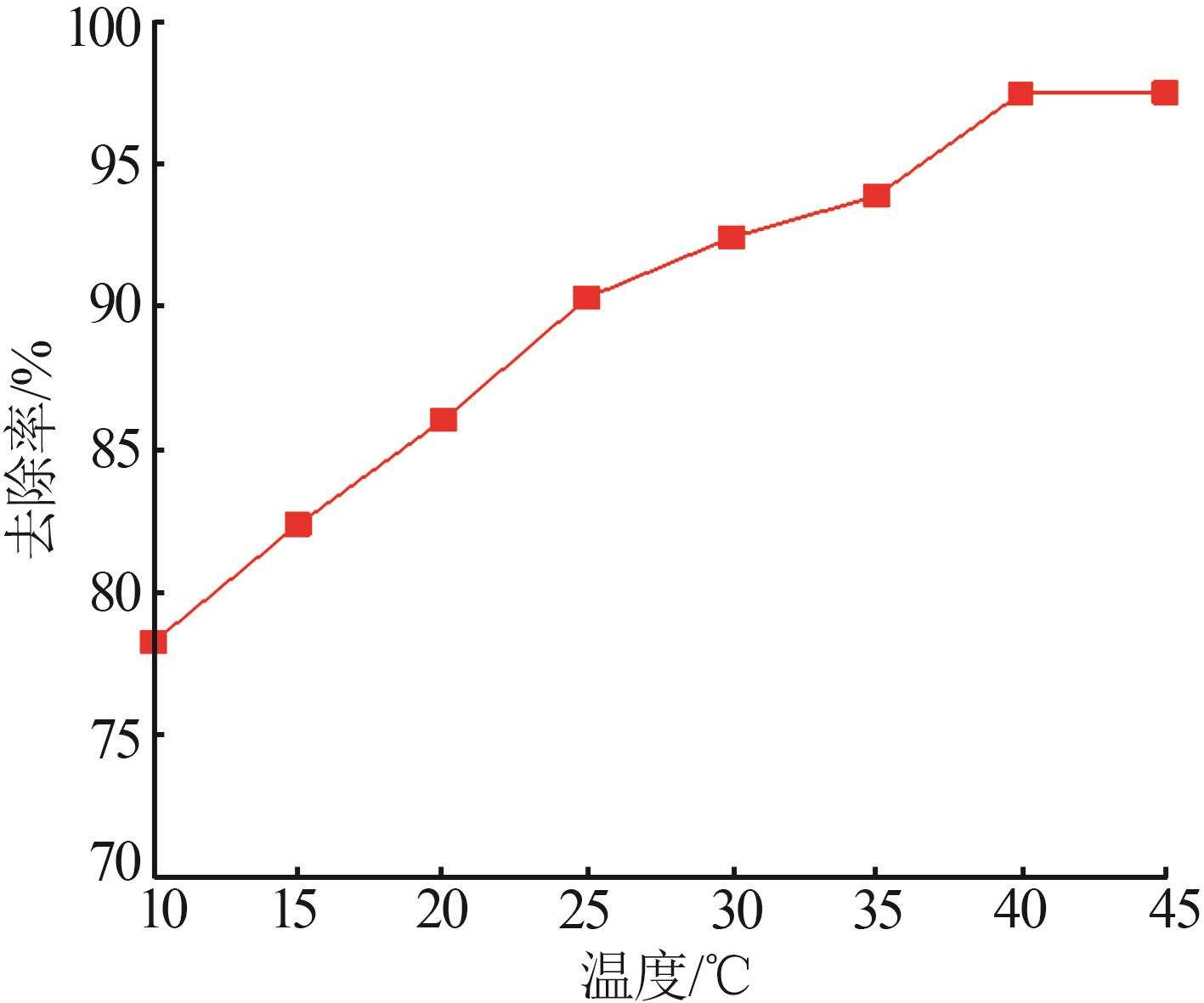

图7

图8

图9

表4

图10

表5

图11

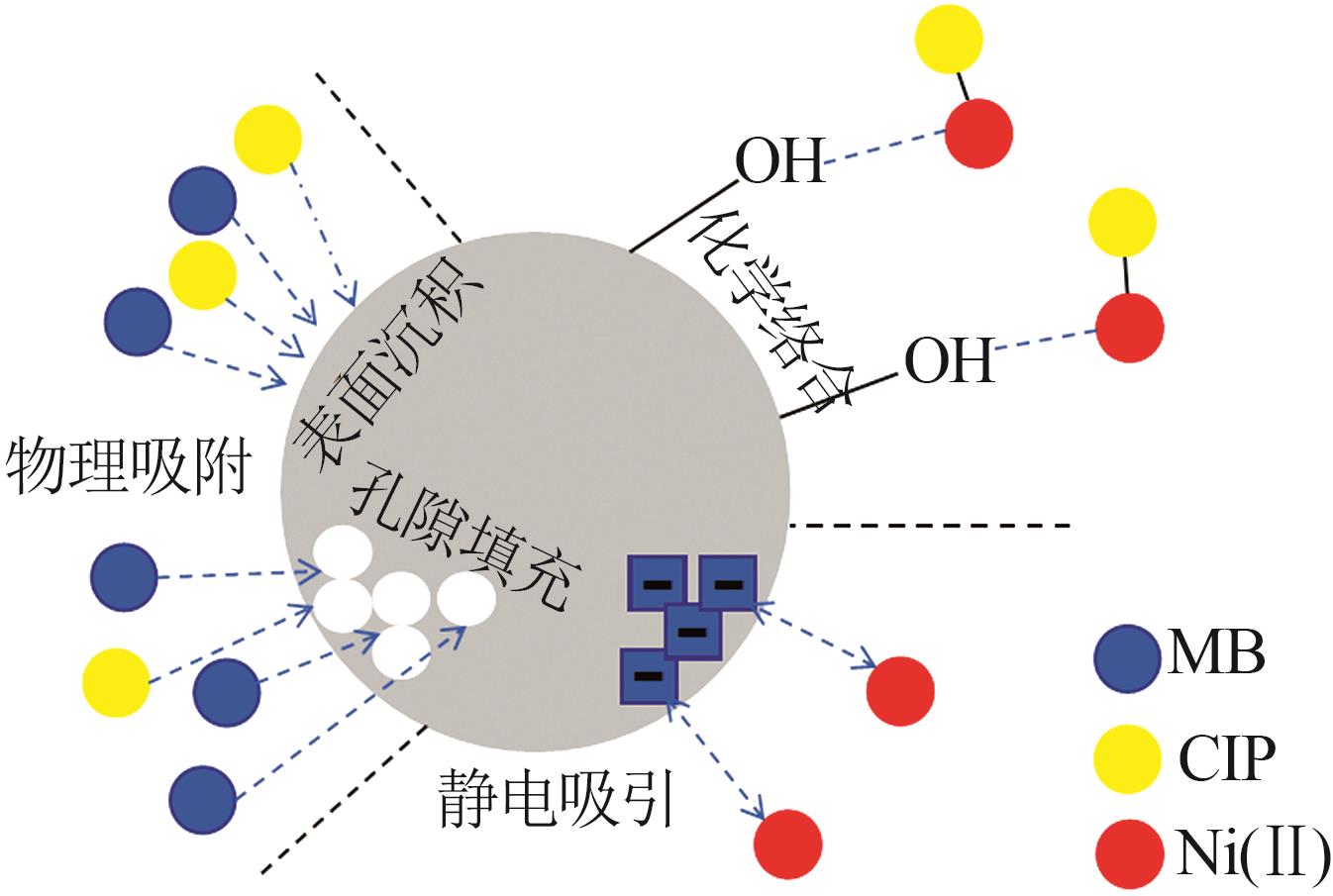

图12

参考文献 22

1	陈龙，周哲，张军，等.废旧棉与涤纶纺织品化学法循环再生利用的研究进展［J］.纺织学报，2022，43（5）：43-48.
	CHEN Long， ZHOU Zhe， ZHANG Jun，et al.Research progress in chemical recycling of waste cotton and polyester textiles［J］.Journal of Textile Research，2022，43（5）：43-48.
2	SINGHAL S， AGARWAL S， SINGHAL N.Chemical recycling of waste clothes：A smarter approach to sustainable development［J］.Environmental Science and Pollution Research International，2023，30（19）：54448-54469.
3	缪星宇，石振，许迪，等.废旧涤纶纺织品制备纤维增强复合材料的研究现状［J］.毛纺科技，2023，51（2）：129-134.
	MIAO Xingyu， SHI Zhen， XU Di，et al.Research status of fiber reinforced composites prepared from waste polyester textiles［J］.Wool Textile Journal，2023，51（2）：129-134.
4	SUN Y Y， XIA Z P， YANG A P，et al.Nanocellulose extracted from waste polyester/cotton fabric by chemical⁃mechanical separation technology［J］.Journal of Physics：Conference Series，2021，1790（1）：012074.
5	薛江鹏，莫治新，李有文，等.阳离子表面活性剂改性生物质炭对染料废水的吸附性能［J］.印染，2023，49（7）：60-63，68.
	XUE Jiangpeng， MO Zhixin， LI Youwen，et al.Adsorption performance of cationic surfactant modified biochar on dye wastewat⁃er［J］.China Dyeing & Finishing，2023，49（7）：60-63，68.
6	卜义夫，刘思乐，杜文娟，等.二硫化钼/石墨相氮化碳光催化降解印染废水研究［J］.皮革科学与工程，2023，33（3）：12-18.
	BU Yifu， LIU Sile， DU Wenjuan，et al.Study on photocatalytic degradation of printing and dyeing wastewater by molybdenum disulfide/graphite carbon nitride［J］.Leather Science and Engineering，2023，33（3）：12-18.
7	刘立华，贾俊芳，关俊霞.稻壳吸附染料废水中亚甲基蓝的动力学研究［J］.南开大学学报（自然科学版），2023，56（3）：85-91.
	LIU Lihua， JIA Junfang， GUAN Junxia.Kinetics study on the adsorption of methylene blue dye wastewater by rice husks［J］.Acta Scientiarum Naturalium Universitatis Nankaiensis，2023，56（3）：85-91.
8	金青青，梁晓怿，张佳楠，等.改性球形活性炭对氨气吸附性能的研究［J］.无机盐工业，2021，53（4）：61-66.
	JIN Qingqing， LIANG Xiaoyi， ZHANG Jia′nan，et al.Study on adsorption performance of modified spherical activated carbon for ammonia［J］.Inorganic Chemicals Industry，2021，53（4）：61-66.
9	郭晋杰，王晓龙，张聚华，等.活性炭吸附活性黄3RS染料的研究［J］.毛纺科技，2019，47（5）：30-34.
	GUO Jinjie， WANG Xiaolong， ZHANG Juhua，et al.Study on adsorption of reactive yellow 3RS dye on activated carbon［J］.Wool Textile Journal，2019，47（5）：30-34.
10	周林，杨瑛，郑文轩.棉秆基活性炭对印染废水中常见有机污染物的吸附效果［J］.印染，2019，45（16）：20-26.
	ZHOU Lin， YANG Ying， ZHENG Wenxuan.The adsorption effect of cotton straw based activated carbon on organic pollutants in printing and dyeing wastewater［J］.Dyeing & Finishing，2019，45（16）：20-26.
11	徐茹婷，马名哲，应浩，等.竹热解气化副产物改性制备高性能成型活性炭及其表征［J］.林产化学与工业，2023，43（4）：1-8.
	XU Ruting， MA Mingzhe， YING Hao，et al.Preparation and characterization of high performance formed activated carbon by modification of by⁃products from bamboo gasification［J］.Chemistry and Industry of Forest Products，2023，43（4）：1-8.
12	TIAN Danqi， XU Zhihua， ZHANG Daofang，et al.Multifaceted roles of FeCl₂ on pore formation of polyester fabric wastes⁃based activated carbon［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2020，598：124756.
13	卜义夫，刘思乐，宋丹丹，等.废旧涤纶基活性炭负载g-C₃N₄光催化剂的制备及其对亚甲基蓝的光催化降解［J］.毛纺科技，2023，51（2）：40-48.
	BU Yifu， LIU Sile， SONG Dandan，et al.Preparation of waste polyester⁃based activated carbon loaded g-C₃N₄ photocatalyst and its photocatalytic degradation of methylene blue［J］.Wool Textile Journal，2023，51（2）：40-48.
14	蒋仁杰，司艳晓，张文静，等.响应曲面法优化菌渣活性炭吸附水中亚甲基蓝［J］.科学技术与工程，2023，23（17）：7468-7477.
	JIANG Renjie， SI Yanxiao， ZHANG Wenjing，et al.Response surface methodology for the optimization of the adsorption of methylene blue in water by activated carbon of bacterial residue［J］.Science Technology and Engineering，2023，23（17）：7468-7477.
15	李兆强，王仲宇，孙嘉炜，等.煤矸石-污泥基活性炭对苯酚的吸附［J］.化工环保，2023，43（4）：470-477.
	LI Zhaoqiang， WANG Zhongyu， SUN Jiawei，et al.Adsorption of phenol by ZnCl₂ modified coal gangue⁃sludge based activated carbon［J］.Environmental Protection of Chemical Industry，2023，43（4）：470-477.
16	曹俊雅，张文茜，张婧，等.活性炭对乙黄药的吸附研究［J］.水处理技术，2023，49（6）：52-58.
	CAO Junya， ZHANG Wenxi， ZHANG Jing，et al.Study on adsorption of ethyl xanthate by activated carbon［J］.Technology of Water Treatment，2023，49（6）：52-58.
17	赵鹏，王刚，寇丽红，等.气化灰渣浮选精炭制备活性炭的研究［J］.燃料化学学报（中英文），2023，51（8）：1193-1200.
	ZHAO Peng， WANG Gang， KOU Lihong，et al.Preparation of flotation refined carbon from gasification slag［J］.Journal of Fuel Chemistry and Technology，2023，51（8）：1193-1200.
18	徐荣声，冯倩，孟泽，等.枸杞杆制活性炭对亚甲基蓝的吸附研究［J］.无机盐工业，2022，54（12）：106-112，118.
	XU Rongsheng， FENG Qian， MENG Ze，et al.Study on adsorption of methylene blue by activated carbon prepared by wolfberry stems［J］.Inorganic Chemicals Industry，2022，54（12）：106-112，118.
19	叶结旺，周志丹，金贞福.氮掺杂木质素基活性炭的制备、表征及其吸附性能研究［J］.林产化学与工业，2023，43（1）：127-132.
	YE Jiewang， ZHOU Zhidan， JIN Zhenfu.Preparation，characterization and adsorption properties of nitrogen⁃doped lignin⁃based activated carbon［J］.Chemistry and Industry of Forest Products，2023，43（1）：127-132.
20	冯倩，徐荣声，李梅，等.向日葵制活性炭对亚甲基蓝的吸附研究［J］.无机盐工业，2021，53（12）：122-128.
	FENG Qian， XU Rongsheng， LI Mei，et al.Research on adsorption of methylene blue on activated carbon prepared from sunflower［J］.Inorganic Chemicals Industry，2021，53（12）：122- 128.
21	陈淇，程婷，肖更生，等.榴莲壳和龙眼壳活性炭的制备、表征及其吸附性能研究［J］.食品工业科技，2023，44（15）：46- 54.
	CHEN Qi， CHENG Ting， XIAO Gengsheng，et al.Preparation，characterization and adsorption performance of activated carbon from durian shell and longan shell［J］.Science and Technology of Food Industry，2023，44（15）：46-54.
22	吴婷，姚晨飞，郝仕油，等.纳米羟基铁改性活性炭对亚甲基蓝的吸附性能研究［J］.环境污染与防治，2023，45（8）：1096-1100.
	WU Ting， YAO Chenfei， HAO Shiyou，et al.Adsorption performance of nano⁃hydroxyferric modified activated carbon for methy⁃hylene blue［J］.Environmental Pollution & Control，2023，45（8）：1096-1100.

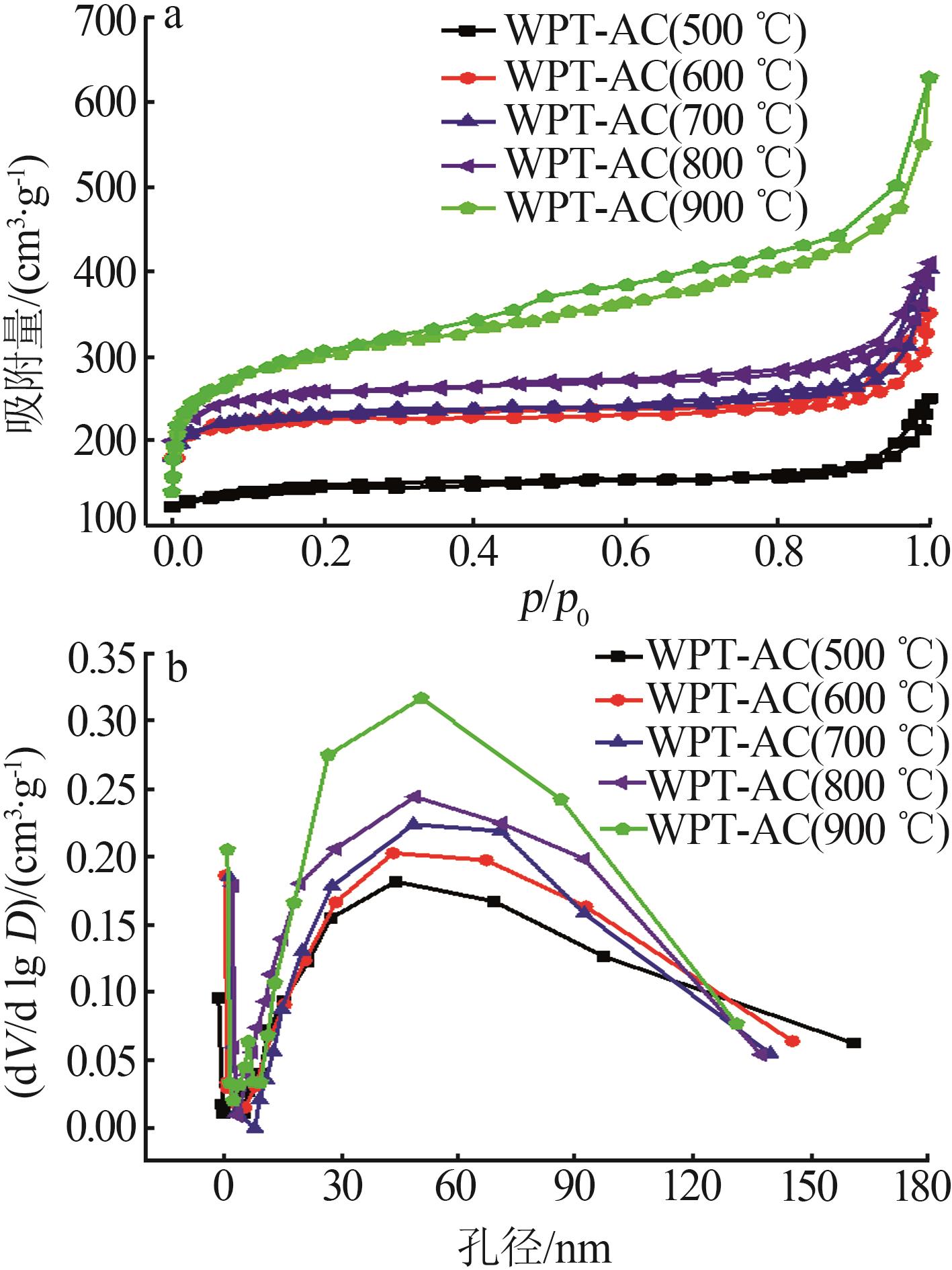

样品	S_BET/ （m²·g^-1）	V_tot/ （cm³·g^-1）	V_mic/ （cm³·g^-1）	D_p/ nm
WPT-AC（500 ℃）	469.53	0.488	0.176	3.814
WPT-AC（600 ℃）	714.29	0.599	0.281	3.224
WPT-AC（700 ℃）	794.06	0.628	0.274	3.557
WPT-AC（800 ℃）	934.91	0.701	0.343	3.294
WPT-AC（900 ℃）	1 089.72	0.999	0.573	3.370

水平	因素
水平	A ZnCl₂质量分数/%	B热解温度/℃	C升温速率/ （℃·min^-1）	D热解时间/ min
1	35	700	5	60
2	45	800	10	90
3	55	900	15	120

序号	因素				Q_MB/ （mg·g^-1）	产率/ %
序号	A	B	C	D	Q_MB/ （mg·g^-1）	产率/ %
1	1	1	1	1	208.9	46.25
2	1	2	2	2	235.1	47.99
3	1	3	3	3	344.6	48.72
4	2	1	2	3	244.3	50.31
5	2	2	3	1	253.9	52.13
6	2	3	1	2	385.6	58.45
7	3	1	3	2	230.1	46.27
8	3	2	1	3	260.7	46.33
9	3	3	2	1	325.2	46.20
k₁	262.867	227.767	285.067	262.667
k₂	294.600	249.900	268.200	283.600
k₃	272.000	351.800	276.200	283.200
R	31.733	124.033	16.867	20.933
k₁′	47.320	47.277	50.010	47.860
k₂′	53.630	48.817	48.167	50.903
k₃′	46.267	51.123	49.040	48.453
R′	7.363	3.846	1.843	3.043

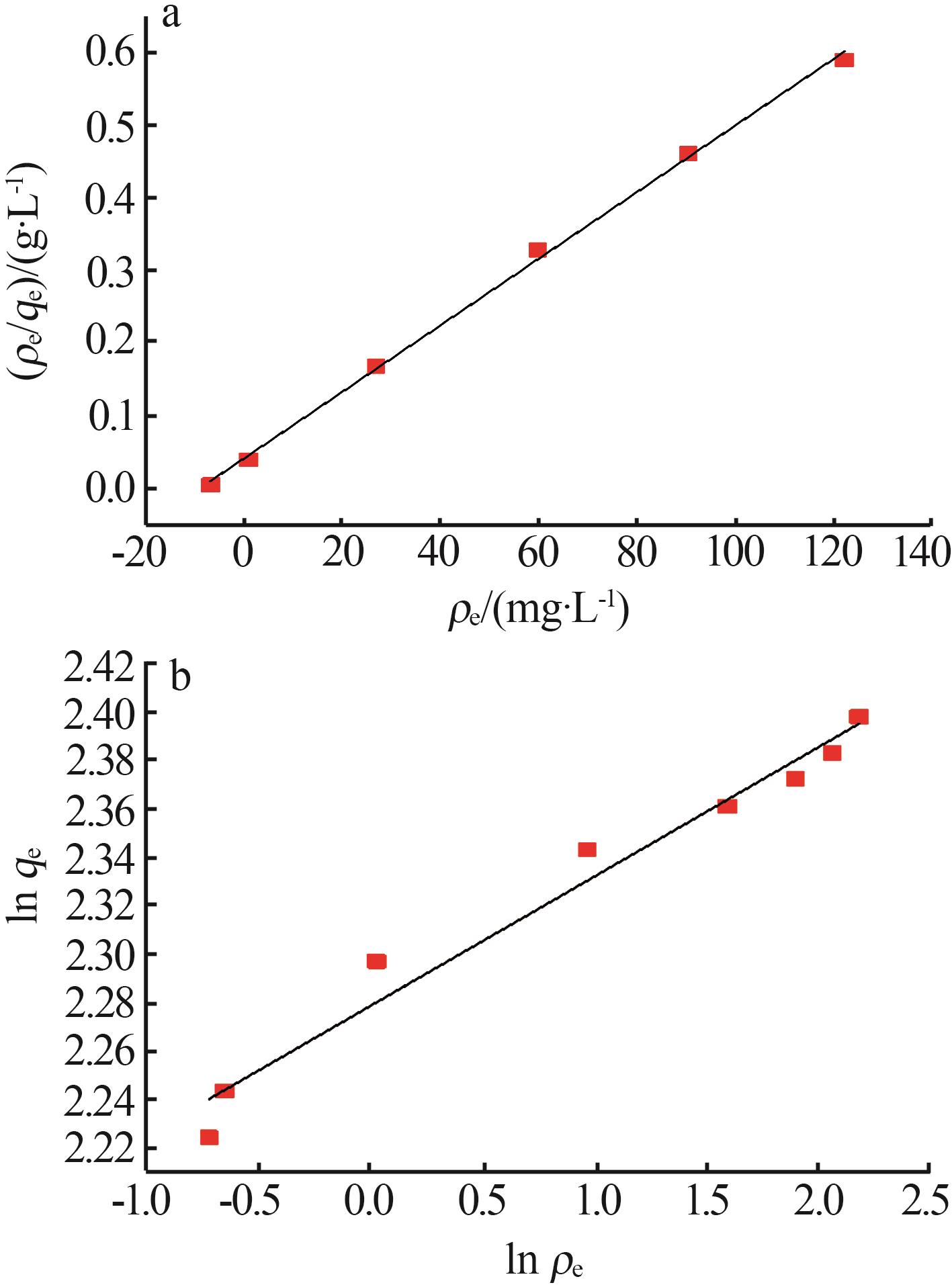

Langmuir等温吸附方程
线性拟合方程	q_m/（mg·g^-1）	b/（L·mg^-1）	R²
y=0.004 58x+0.040 99	245.431	0.350	0.998 48
Freundlich等温吸附方程
线性拟合方程	K_F/（mg^1-1^/n ·L¹^/n ·g^-1）	1/n	R²
y=0.053 44x+2.278 23	9.631	0.038	0.973 16

[1]	王敏锐, 田桂英, 张奥, 葛俊杰, 张蕾, 项军, 唐娜. 铝基锂吸附剂造粒工艺优化及其原卤提锂性能研究[J]. 无机盐工业, 2025, 57(3): 36-42.
[2]	白星星, 李韩飞, 汤勇, 张俊, 朱广凯, 李立硕, 童张法. 纳米碳酸钙掺杂纤维素基水凝胶制备及其对铜离子吸附性能研究[J]. 无机盐工业, 2025, 57(2): 83-91.
[3]	沈晓倩, 周斐, 刘婉晨, 许露, 吴俊书. FeS修饰的水化硅酸钙复合材料制备及其总铬移除性能研究[J]. 无机盐工业, 2025, 57(2): 57-67.
[4]	张飞刚, 刘中利. CuO/g-C₃N₄复合材料在有机染料降解和超级电容器中的应用研究[J]. 无机盐工业, 2025, 57(1): 129-136.
[5]	王萍, 徐荣声, 孙冬, 史小红, 徐炜, 李梅. 氮掺杂生物炭的制备及其对亚甲基蓝的吸附性能研究[J]. 无机盐工业, 2024, 56(9): 117-127.
[6]	宋朝霞, 刘永康, 郭耀坤, 王腾飞. 小麦秸秆生物炭对孔雀石绿吸附性能的研究[J]. 无机盐工业, 2024, 56(9): 128-135.
[7]	熊成荣, 陈彦, 汤淼, 张丰泽, 周天祥, 欧阳瑞丰, 董罡, 施玮, 曾涛, 陈云霞, 苏小丽. 二维蛭石纳米片的制备及其环境吸附功能的研究进展[J]. 无机盐工业, 2024, 56(8): 19-26.
[8]	张力巾, 吕晴, 陈晓浪, 李清欣, 史鸿钰, 秦军. Ca基LDO复合材料的制备及其对磷酸盐的吸附性能研究[J]. 无机盐工业, 2024, 56(7): 37-45.
[9]	赵闯, 张博宇, 李犇, 靳凤英, 李滨, 孙振海, 郭春垒. 吸附剂对多环芳烃吸附分离技术的研究[J]. 无机盐工业, 2024, 56(7): 61-68.
[10]	刘凯隆, 朱孔义, 郭春垒, 马晓彪, 王宇健, 盛强, 李翔, 王银斌, 靳凤英. 工艺条件对柴油吸附分离重芳烃轻质化反应的影响[J]. 无机盐工业, 2024, 56(6): 139-146.
[11]	祝增虎, 王敏, 彭正军, 贾国凤, 李燕. 氯化锂溶液中钾离子的吸附分离研究[J]. 无机盐工业, 2024, 56(6): 61-66.
[12]	裴晓港, 张鹏, 董珊珊, 葛姗姗, 赵月龙. 羟基磷灰石复合腐植酸及其对Mn（Ⅱ）的去除[J]. 无机盐工业, 2024, 56(5): 70-77.
[13]	徐梦瑶, 张欣, 何琨鹏, 何坚, 蒋炜. 锆钇废料制备氧化钇和磷酸锆吸附剂及其性能评价[J]. 无机盐工业, 2024, 56(3): 116-124.
[14]	李巧云, 黄修行, 韦文业, 陈振. 活性炭协同酸/碱改性粉煤灰对亚甲基蓝的吸附研究[J]. 无机盐工业, 2024, 56(3): 131-136.
[15]	赵闯, 陈自浩, 张博宇, 李犇, 靳凤英, 李滨, 孙振海, 郭春垒. 分子筛吸附剂对不同类型柴油吸附分离性能的研究[J]. 无机盐工业, 2024, 56(3): 80-85.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

ZnCl₂活化废旧涤纶基活性炭的制备及吸附性能

Preparation and adsorption properties of waste polyester⁃based activated carbon activated by ZnCl₂

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 17

参考文献 22

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页
