电石渣/碳酸镁体系的热分解行为与机制研究

doi:10.19964/j.issn.1006-4990.2024-0140

无机盐工业 ›› 2024, Vol. 56 ›› Issue (10): 118-126.doi: 10.19964/j.issn.1006-4990.2024-0140

电石渣/碳酸镁体系的热分解行为与机制研究

祁星朝¹^,³(), 王峰¹(), 武洁¹^,²(), 张琦¹^,³, 唐忠锋³

^1.内蒙古工业大学能源与动力工程学院，内蒙古呼和浩特 010051
^2.内蒙古电力（集团）有限责任公司内蒙古电力科学研究院分公司，内蒙古呼和浩特 010020
^3.中国科学院上海应用物理研究所，上海 201204

收稿日期:2024-03-11 出版日期:2024-10-10 发布日期:2024-11-05
通讯作者: 王峰（1981— ），女，教授，主要研究方向为碳捕集技术、熔盐储热；E-mail：wangfeng@imut.edu.cn。
武洁（1986— ），女，高级工程师，主要研究方向为能源与环境保护方向；E-mail：wujiegongda@126.com。
作者简介:祁星朝（1997— ），男，硕士研究生，主要研究方向为碳捕集技术；E-mail：q15147159224@163.com。
基金资助:
内蒙古自治区自然科学基金资助项目(2023LHMS05001);内蒙古自治区直属高校基本科研业务费项目(JY20240052);内蒙古电力（集团）有限责任公司内蒙古电力科学研究院分公司项目(ZC-2023-05)

Study on pyrolysis behavior and mechanism of calcium carbide slag/magnesium carbonate system

QI Xingzhao¹^,³(), WANG Feng¹(), WU Jie¹^,²(), ZHANG Qi¹^,³, TANG Zhongfeng³

^1.School of Energy and Power Engineering，Inner Mongolia University of Technology，Hohhot 010051，China
^2.Inner Mongolia Power Research Institute Branch，Inner Mongolia Power（Group） Co. ，Ltd. ，Hohhot 010020，China
^3.Shanghai Institute of Applied Physics，Chinese Academy of Sciences，Shanghai 201204，China

Received:2024-03-11 Published:2024-10-10 Online:2024-11-05

摘要/Abstract

摘要：

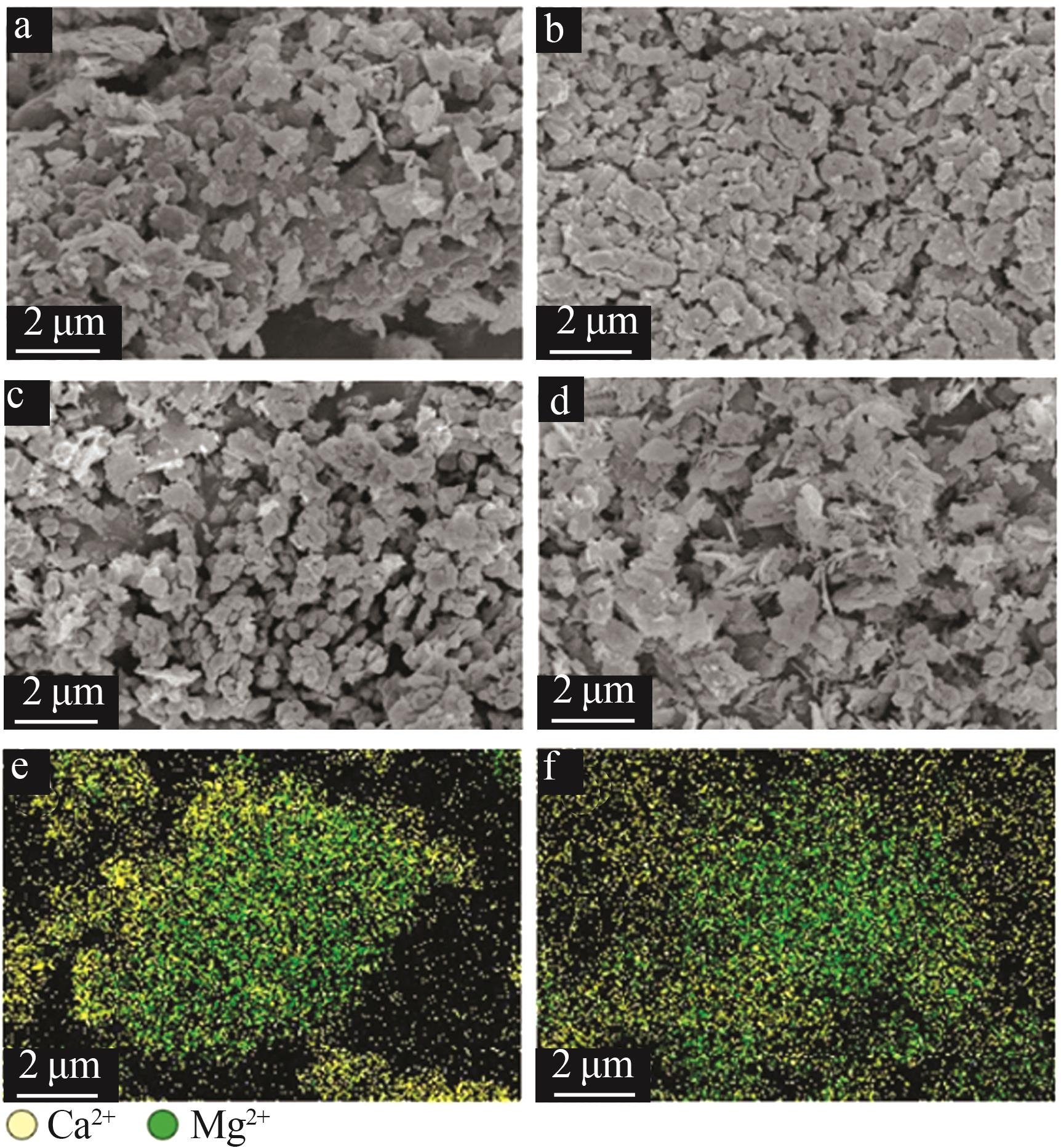

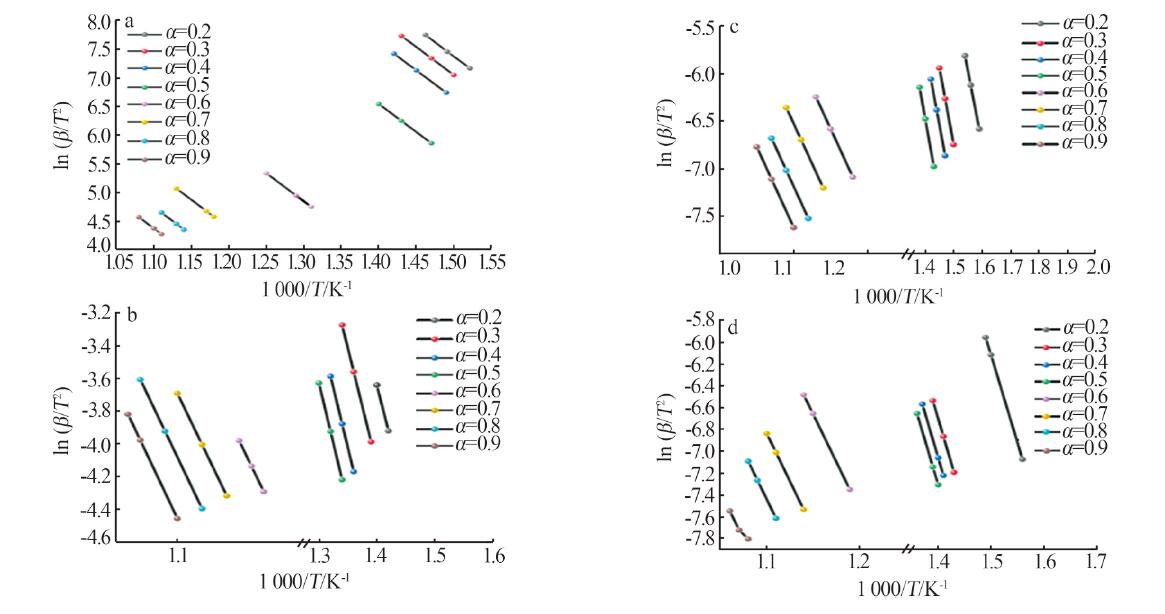

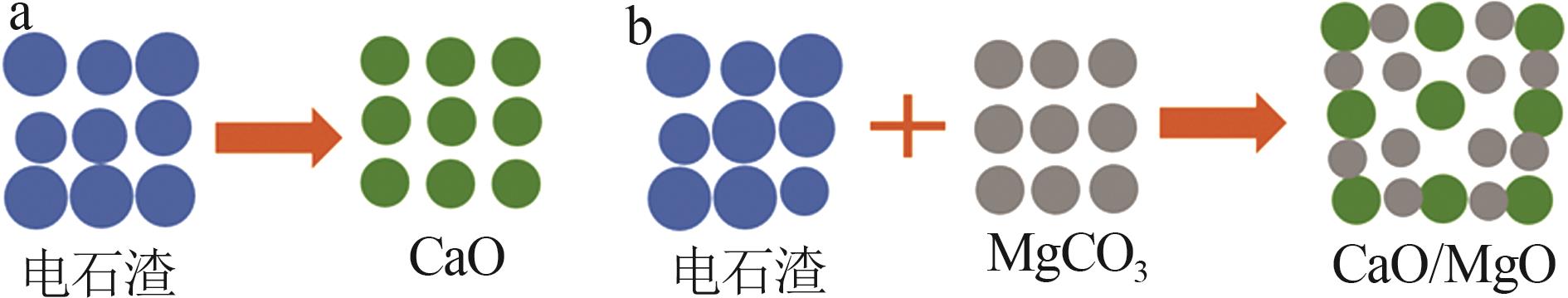

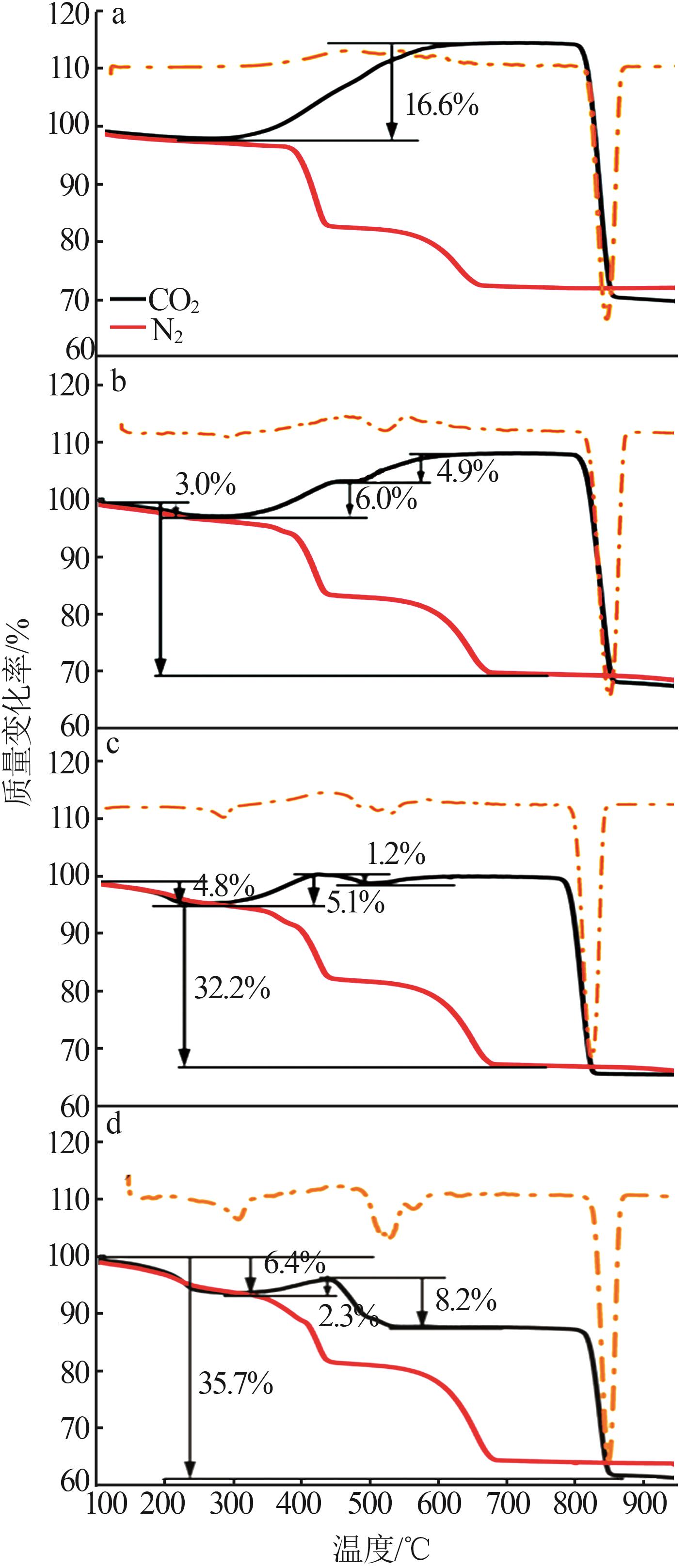

采用机械混合法制备电石渣/碳酸镁体系，分别从成分配比、升温速率、气氛3方面对其高温下的热分解行为与机制进行研究。结果表明，不同配比的电石渣/MgCO₃体系热分解分成3个阶段，且趋势相同。随样品中Mg含量的增大，第一阶段分解温度由387 ℃下降到361 ℃，质量损失率由16.0%增加到18.0%。第二阶段分解温度基本不变，质量损失率由13.2%增加到17.1%，第三阶段分解温度和质量损失率基本不变，形成稳定的金属氧化物。随着升温速率的增大，电石渣/MgCO₃体系的热失重曲线逐渐向高温方向移动，其表观活化能随Mg含量的增大而增加。在CO₂气氛下电石渣/MgCO₃体系的质量先上升后下降，MgCO₃分解逸出的CO₂会被同一反应温度区间内的Ca（OH）₂吸收。制备得到的电石渣/碳酸镁体系具有更发达的孔隙结构，吸附剂表面Ca和Mg分散均匀，有效提高了电石渣/MgCO₃体系的抗烧结特性。该研究揭示了电石渣/MgCO₃热分解过程中的反应机理，为制备具有较强CO₂捕获能力和较强循环稳定性的电石渣吸附剂提供理论支持。

关键词: 电石渣, 碳酸镁, 热分解, 高温, 结晶结构

Abstract:

A carbide slag/magnesium carbonate system was synthesized by mechanical mixing method.Thermal decomposition behavior and mechanism under high temperature conditions were studied from three aspects of component ratio，heating rate，and pyrolysis atmosphere.The results indicated that the thermal decomposition of this carbide slag/MgCO₃ system with different ratios could be divided into three stages and displayed similar trends.As the amount of magnesium in the samples increased，the decomposition temperature of the samples in the first stage was dropped from 387 ℃ to 361 ℃，while the weight loss rate was increased from 16.0% to 18.0%.The decomposition temperature of the samples in the second stage maintained steady with the weight loss rate increasing from 13.2% to 17.1%.The changes in the third stage of the decomposition temperature and weight loss rate of the samples were minimal which could attribute to the formation of stable metal oxides.The thermogravimetric curve of the carbide slag/MgCO₃ system gradually shifted towards higher temperatures with the increasing heating rate，and its apparent activation energy was increased with the magnitude of magnesium.The weight of the carbide slag/MgCO₃ system displayed the tendency of firstly increased and then decreased under CO₂atmosphere.CO₂ released from the decomposition of MgCO₃ was absorbed by Ca（OH）₂ within the same reaction temperature range.The prepared carbide slag/magnesium carbonate agent system exhibited a more abundant porous structure with Ca and Mg elements dispersed uniformly on the adsorbent surface，which effectively enhanced the anti⁃sintering properties of the carbide slag/MgCO₃ system.The reaction mechanism during the thermal decomposition process of the carbide slag/MgCO₃ system was revealed that provided theoretical support for the preparation of calcium carbide slag adsorbents with strong CO₂ capture capacity and cycling stability.

Key words: carbide slag, magnesium carbonate, thermal decomposition, high temperature, crystalline structure

中图分类号:

TQ132.2

祁星朝, 王峰, 武洁, 张琦, 唐忠锋. 电石渣/碳酸镁体系的热分解行为与机制研究[J]. 无机盐工业, 2024, 56(10): 118-126.

QI Xingzhao, WANG Feng, WU Jie, ZHANG Qi, TANG Zhongfeng. Study on pyrolysis behavior and mechanism of calcium carbide slag/magnesium carbonate system[J]. Inorganic Chemicals Industry, 2024, 56(10): 118-126.

图/表 11

表1

表2

图1

表3

图2

表4

图3

图4

图5

图6

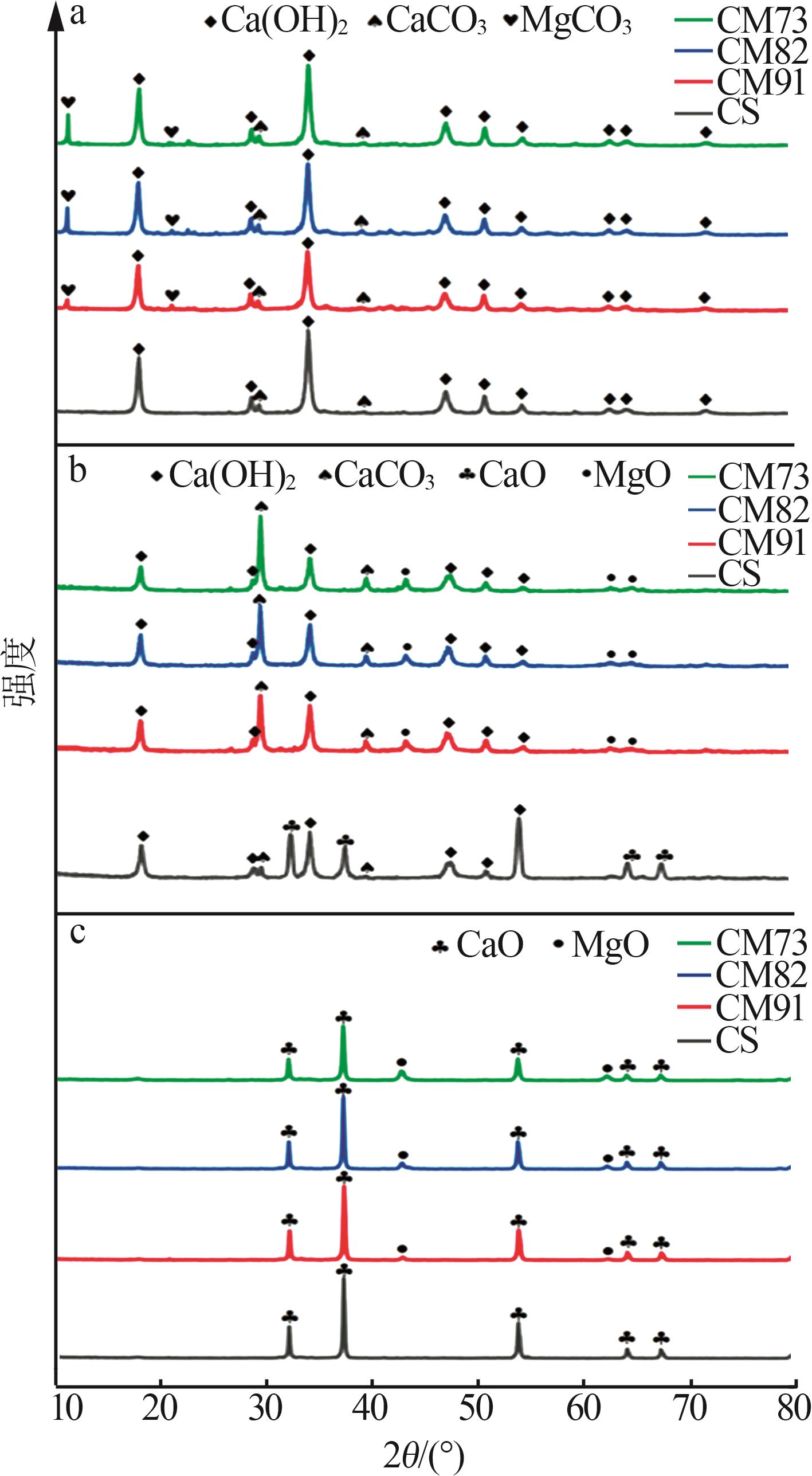

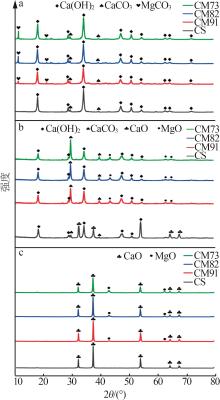

图7

参考文献 23

1	邵岚，马丽萍，杨杰，等.电石渣的资源化利用现状［J］.现代化工，2024，44（3）：79-83.
	SHAO Lan， MA Liping， YANG Jie，et al.Re⁃utilization status of carbide slag［J］.Modern Chemical Industry，2024，44（3）：79-83.
2	赵珂萍，李晓玉，李瑞红，等.固废源CaO基CO₂捕集材料的制备与捕集性能研究进展［J］.硅酸盐通报，2023，42（2）：520- 530.
	ZHAO Keping， LI Xiaoyu， LI Ruihong，et al.Research progress on preparation and capture performance of CaO-based CO₂ capture materials from solid wastes［J］.Bulletin of the Chinese Ceramic Society，2023，42（2）：520-530.
3	季洪峰，李灿华，都刚，等.固废源钙基碳捕集剂制备及抗烧结性研究进展［J］.无机盐工业，2023，55（3）：28-35.
	JI Hongfeng， LI Canhua， DU Gang，et al.Research progress of preparation and sintering resistance of calcium⁃based CO₂ trapping materials from solid waste sources［J］.Inorganic Chemicals Industry，2023，55（3）：28-35.
4	GENG Yiqi， GUO Yanxia， FAN Biao，et al.Research progress of calcium⁃based adsorbents for CO₂ capture and anti⁃sintering modification［J］.Journal of Fuel Chemistry and Technology，2021，49（7）：998-1013.
5	LING Changjian， WANG Zirui， TANG Zhongfeng.Performance improvement of Na₄SiO₄ doped with Li₂CO₃-K₂CO₃ for high⁃temperature CO2 capture and thermochemical energy storage［J］.Chemical Engineering Journal，2023，476：146921.
6	WANG Zirui， LIU Weihua， LING Changjian，et al.CO₂ capture behavior and chemical structure of the alkali zirconate⁃silicate hybrid sorbent from ZrSiO₄ by alkali activation method［J］.Journal of CO2 Utilization，2021，51：101639.
7	BIAN Zhiguo， LI Yingjie， ZHANG Chunxiao，et al.CaO/Ca（OH）₂ heat storage performance of hollow nanostructured CaO-based material from Ca-looping cycles for CO₂ capture［J］.Fuel Processing Technology，2021，217：106834.
8	匡盛铎，陈炜，林文升，等.Mg/Y改性Ca基吸附剂强化吸附CO₂试验［J］.洁净煤技术，2022，28（10）：195-202.
	KUANG Shengduo， CHEN Wei， LIN Wensheng，et al.Enhanced adsorption of CO₂ by Mg/Y modified Ca-based adsorbents［J］.Clean Coal Technology，2022，28（10）：195-202.
9	王久衡，荣鼐，刘开伟，等.水蒸气强化纤维素模板改性钙基吸附剂固碳性能及强度［J］.化工进展，2023，42（6）：3217-3225.
	WANG Jiuheng， RONG Nai， LIU Kaiwei，et al.Enhanced CO₂ capture performance and strength of cellulose⁃templated CaO-based pellets with steam reactivation［J］.Chemical Industry and Engineering Progress，2023，42（6）：3217-3225.
10	LI Ping， CHEN Ran， LIN Yunan，et al.General approach to facile synthesis of MgO-based porous ultrathin nanosheets enabling high⁃efficiency CO₂ capture［J］.Chemical Engineering Journal，2021，404：126459.
11	吴爽，刘瑞，丁巍巍，等.Al₂O₃掺杂CaO吸附剂长周期CO₂捕集性能研究［J］.低碳化学与化工，2024（5）：81-87.
	WU Shuang， LIU Rui， DING Weiwei，et al.Long⁃term CO₂ capture performance of Al₂O₃-doped CaO adsorbent［J］.Low Carbon Chemistry and Chemical Industry，2024（5）：81-87.
12	许春辉，王峰，凌长见，等.熔盐改性的金属氧化物捕获二氧化碳研究进展［J］.无机盐工业，2023，55（5）：1-7，23.
	XU Chunhui， WANG Feng， LING Changjian，et al.Research progress of CO₂ capture by metal oxides modified by molten sa⁃lts［J］.Inorganic Chemicals Industry，2023，55（5）：1-7，23.
13	PARK J， YI K B.Effects of preparation method on cyclic stability and CO₂ absorption capacity of synthetic CaO-MgO absorbent for sorption⁃enhanced hydrogen production［J］.International Journal of Hydrogen Energy，2012，37（1）：95-102.
14	LI Keke， SUN Jian， ZHANG Yuxuan，et al.Cigarette butt⁃assisted combustion synthesis of dolomite⁃derived sorbents with enhanced cyclic CO₂ capturing capability for direct solar⁃driven calcium looping［J］.Separation and Purification Technology，2023，311：123269.
15	唐玉婷，陈晓斌，马晓茜.Zr-Mg改性吸附剂捕集热解气中CO₂的实验研究［J］.华南理工大学学报（自然科学版），2022，50（7）：118-125，143.
	TANG Yuting， CHEN Xiaobin， MA Xiaoqian.Experiment study of capturing CO₂ from pyrolysis gases by Zr-Mg modified sorbents［J］.Journal of South China University of Technology （Natural Science Edition），2022，50（7）：118-125，143.
16	彭李佳，王银龙，翟宸，等.白云石可控碳化联产氢氧化镁和碳酸钙及其改性［J］.化工进展，2024（4）：1981-1991.
	PENG Lijia， WANG Yinlong， ZHAI Chen，et al.Controlled carbonization of dolomite for co⁃production of magnesium hydroxide and calcium carbonate and its modification［J］.Progress in Che⁃mical Engineering，2024（4）：1981-1991.
17	桂昌青，王雅静，凌长见，等.氧化镁基二氧化碳吸附剂的制备及改性研究进展［J］.无机盐工业，2023，55（8）：77-83.
	GUI Changqing， WANG Yajing， LING Changjian，et al.Research progress of preparation and modification of MgO-based CO₂ adsorbents［J］.Inorganic Chemicals Industry，2023，55（8）：77-83.
18	ZHANG Jianyu， CAO Qi， LIU Hongpan，et al.Thermal decomposition kinetics of carbide slag in air atmosphere［J］.IOP Conference Series：Earth and Environmental Science，2019，227：052065.
19	张雷，田园，路春美.工业废弃物煅烧动力学的热重分析与研究［J］.煤炭学报，2011，36（4）：681-686.
	ZHANG Lei， TIAN Yuan， LU Chunmei.Thermogravimetric analysis and study on calcination kinetics of industrial wastes［J］.Journal of China Coal Society，2011，36（4）：681-686.
20	马晓宇，刘波，陈功，等.N₂、CO₂气氛下菱镁矿热分解的动力学机理［J］.过程工程学报，2024.Doi：10.12034/j.issn.1009-606X.223345.
	MA Xiaoyu， LIU Bo， CHEN Gong，et al.Kinetic mechanism of thermal decomposition of magnesite under N₂ and CO₂ atmosphere［J］.Journal of Process Engineering，2024.Doi：10.12034/j.issn.1009-606X.223345.
21	张星，徐杰，王子兵，等.原料粒径对石灰石热分解反应动力学影响［J］.无机盐工业，2023，55（2）：79-84.
	ZHANG Xing， XU Jie， WANG Zibing，et al.Effect of feedstock particle size on kinetics of limestone thermal decomposition reaction［J］.Inorganic Chemicals Industry，2023，55（2）：79-84.
22	SCHAUBE F， KOCH L， WÖRNER A，et al.A thermodynamic and kinetic study of the de⁃and rehydration of Ca（OH）₂ at high H₂O partial pressures for thermo⁃chemical heat storage［J］.Thermochimica Acta，2012，538：9-20.
23	CHEN Dun， GAO Xiang， DOLLIMORE D.The application of non⁃isothermal methods of kinetic analysis to the decomposition of calcium hydroxide［J］.Thermochimica Acta，1993，215：65-82.

w（Na₂O）	w（MgO）	w（Al₂O₃）	w（SiO₂）	w（P₂O₅）	w（SO₃）
0.72	0.30	2.48	5.30	0.07	2.30
w（Cl）	w（CaO）	w（TiO₂）	w（Fe₂O₃）	w（SrO）
0.45	87.65	0.13	0.53	0.07

名称	主要成分	m（电石渣）/ m（MgCO₃）	实验条件
CS	Ca（OH）₂		烘干后CS在N₂气氛下以5、10、15 ℃/min的升温速率由25 ℃升温至950 ℃；在CO₂气氛下以10 ℃/min 的升温速率由25 ℃升温至950 ℃
CM91	Ca（OH）₂/MgCO₃	9∶1	烘干后的电石渣和MgCO₃按照质量比为9∶1机械混合，在N₂气氛下以5、10、15 ℃/min的升温速率由25 ℃升温至950 ℃；在CO₂气氛下以10 ℃/min的升温速率由25 ℃升温至950 ℃
CM82	Ca（OH）₂/MgCO₃	8∶2	烘干后的电石渣和MgCO₃按照质量比为8∶2机械混合，在N₂气氛下以5、10、15 ℃/min的升温速率由25 ℃升温至950 ℃；在CO₂气氛下以10 ℃/min的升温速率由25 ℃升温至950 ℃
CM73	Ca（OH）₂/MgCO₃	7∶3	烘干后的电石渣和MgCO₃按照质量比为7∶3机械混合，在N₂气氛下以5、10、15 ℃/min的升温速率由25 ℃升温至950 ℃；在CO₂气氛下以10 ℃/min的升温速率由25 ℃升温至950 ℃
MC	MgCO₃		烘干后MC在N₂气氛下以5、10、15 ℃/min的升温速率由25 ℃升温至950 ℃；在CO₂气氛下以10 ℃/min 的升温速率由25 ℃升温至950 ℃

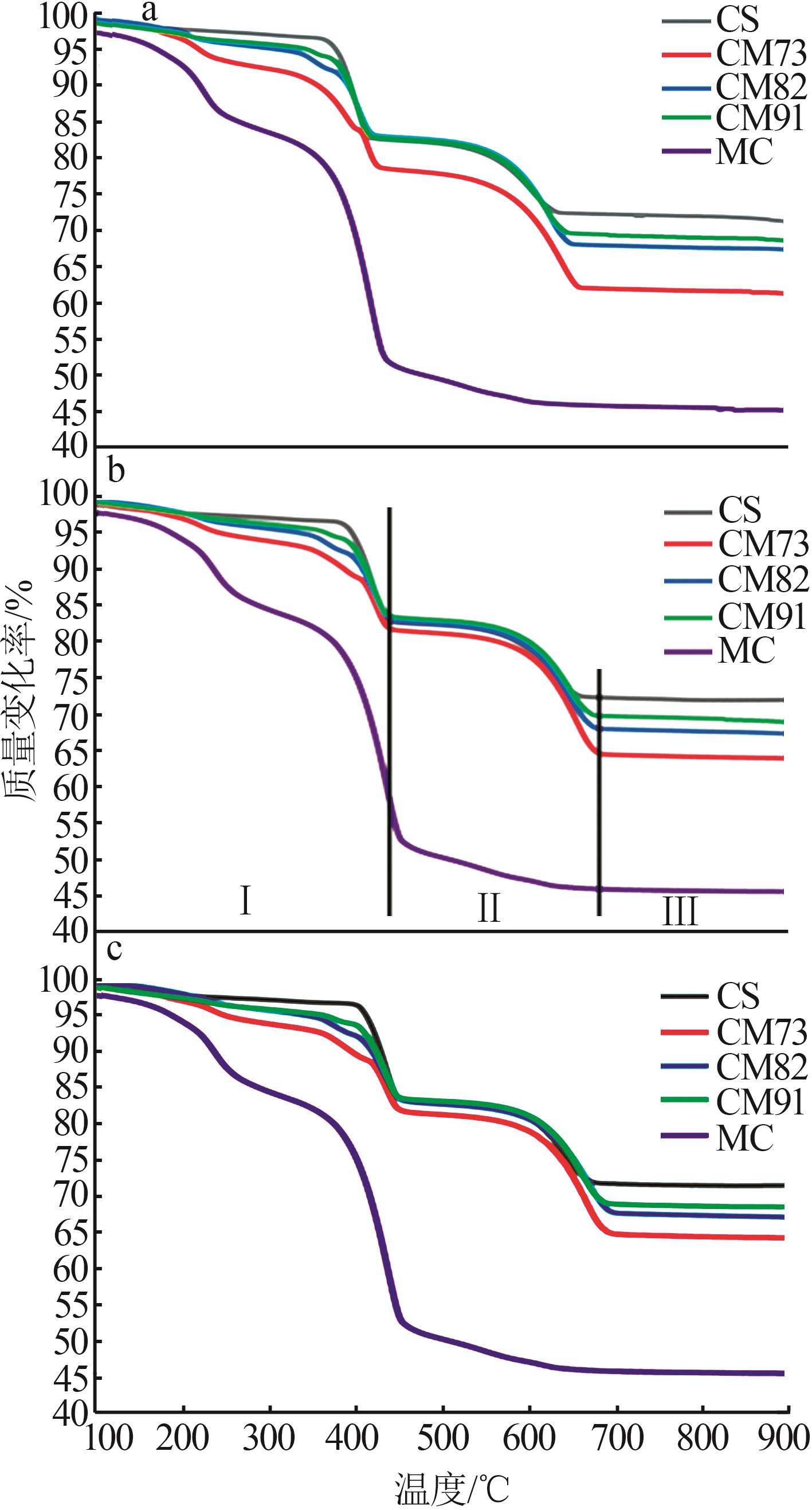

样品名称	第一阶段分解温度/℃	第一阶段质量损失率/%	第二阶段分解温度/℃	第二阶段质量损失率/%	分解结束温度/ ℃	第三阶段质量损失率/%
CS	390	15.9	569	11.6	649	0.4
CM91	387	16.0	574	13.2	684	0.9
CM82	381	16.4	576	15.1	680	0.7
CM73	361	18.0	573	17.1	679	0.6

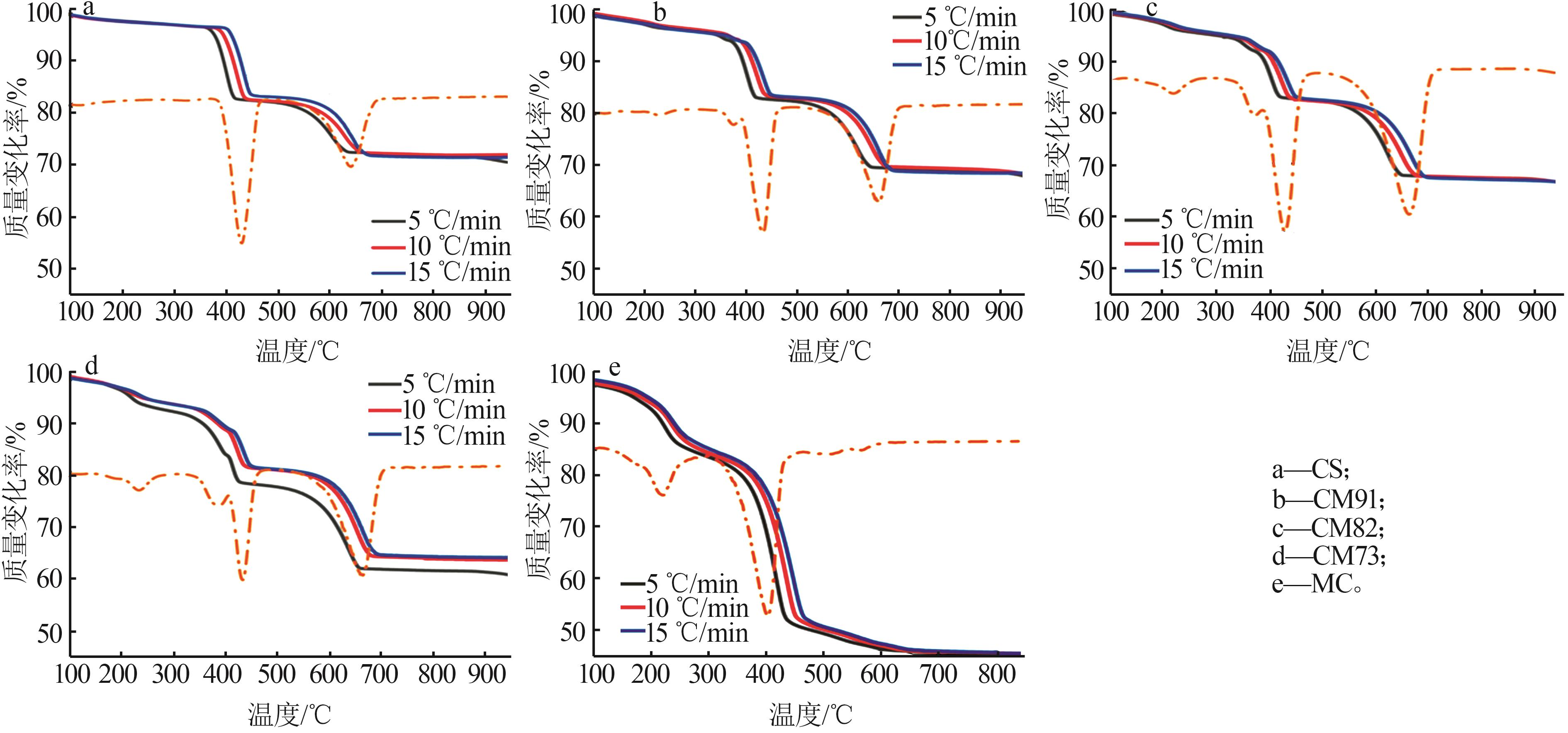

升温速率/ （℃·min^-1）	前一阶段失重			后一阶段失重
升温速率/ （℃·min^-1）	起始温度/℃	峰温/ ℃	质量损失率/%	起始温度/℃	峰温/ ℃	质量损失率/%
5	353	410	14.4	550	622		16.7
10	361	435	10.8	594	667		17.1
15	367	441	9.9	612	668		17.2

[1]	宋佳禧, 计任飞, 陈君, 林森, 于建国. 深度失活三元正极材料特性分析及预处理研究[J]. 无机盐工业, 2025, 57(2): 44-49.
[2]	张金君, 郭琳琳, 苗成朋, 李星宇, 庞亚恒, 杨荣凯, 于雅森. 基于电石渣为原料的涂层填料用球形碳酸钙的制备研究[J]. 无机盐工业, 2025, 57(2): 113-119.
[3]	颜鑫, 刘海路, 刘保林, 刘奕, 刘艳阳. 绿色纳米碳酸钙生产关键技术与机理研究[J]. 无机盐工业, 2025, 57(1): 71-76.
[4]	李雪连, 唐梓涵, 许杰, 李雄. 硫酸钙晶须/SBS复合改性沥青性能研究[J]. 无机盐工业, 2024, 56(9): 82-89.
[5]	张帮程, 王立. ZnCl₂活化废旧涤纶基活性炭的制备及吸附性能[J]. 无机盐工业, 2024, 56(7): 126-134.
[6]	杨涵硕, 王德喜, 于红蕾, 杨亚丽, 姜久闯. 水力空化强化碳化反应制备碱式碳酸镁的实验研究[J]. 无机盐工业, 2024, 56(7): 74-79.
[7]	胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.
[8]	张金君, 郭琳琳, 刘博静, 冯爽, 石琦. 利用电石渣制备针叶形碳酸钙研究[J]. 无机盐工业, 2023, 55(7): 103-108.
[9]	杨悦, 朱干宇, 张建波, 孟子衡, 刘鑫辉, 杨靖, 颜坤, 彭宗贵, 王秋剑, 李会泉. 电石渣旋流分离制备脱硫剂及副产石膏研究[J]. 无机盐工业, 2023, 55(5): 78-84.
[10]	周强, 武斌, 陈葵, 纪利俊, 吴艳阳. 磷尾矿热分解动力学机理与煅烧工艺研究[J]. 无机盐工业, 2023, 55(3): 47-54.
[11]	田晓利, 李志勋, 冯润棠, 张洁, 郑全福, 史旭武, 杜永彬. 西藏卡玛多微晶菱镁矿热分解行为研究[J]. 无机盐工业, 2023, 55(3): 60-65.
[12]	杨凤玲,翟敏,任磊,张圆圆,程芳琴,董宏育. 电石渣湿法脱硫中结晶产物的影响因素研究[J]. 无机盐工业, 2023, 55(2): 92-98.
[13]	杜光钢, 何童, 徐泽辉, 刘磊. 静爆剂中氧化钙在不同煅烧条件下的性能研究[J]. 无机盐工业, 2023, 55(10): 35-41.
[14]	陈晓庆, 周建安, 王怡, 韩娟, 王宝, 裴培炎. 转炉高温烟气中石灰石粉的分解特性研究[J]. 无机盐工业, 2023, 55(10): 70-77.
[15]	吴迪, 李来时, 王俊凯, 吴玉胜, 王昱征, 李明春. 硫酸铵分解过程及其热分解动力学研究[J]. 无机盐工业, 2023, 55(10): 86-92.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

电石渣/碳酸镁体系的热分解行为与机制研究

Study on pyrolysis behavior and mechanism of calcium carbide slag/magnesium carbonate system

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 23

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

电石渣/碳酸镁体系的热分解行为与机制研究

Study on pyrolysis behavior and mechanism of calcium carbide slag/magnesium carbonate system

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
