硫磺还原分解磷石膏制硫化钙过程磷、氟杂质迁移规律研究

doi:10.19964/j.issn.1006-4990.2024-0092

摘要/Abstract

摘要：

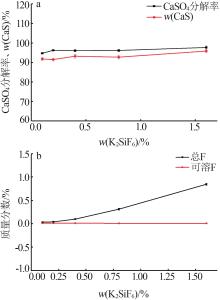

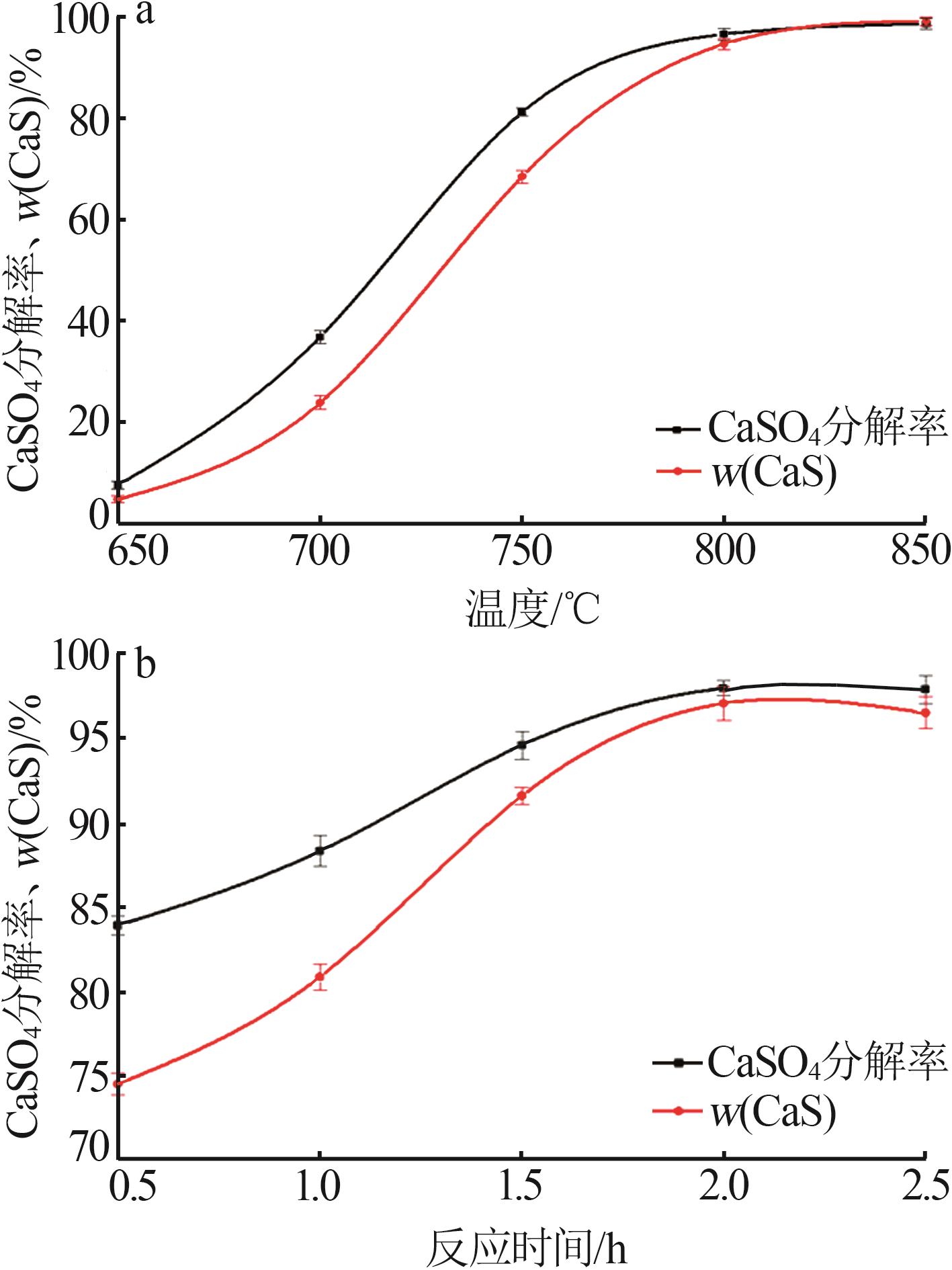

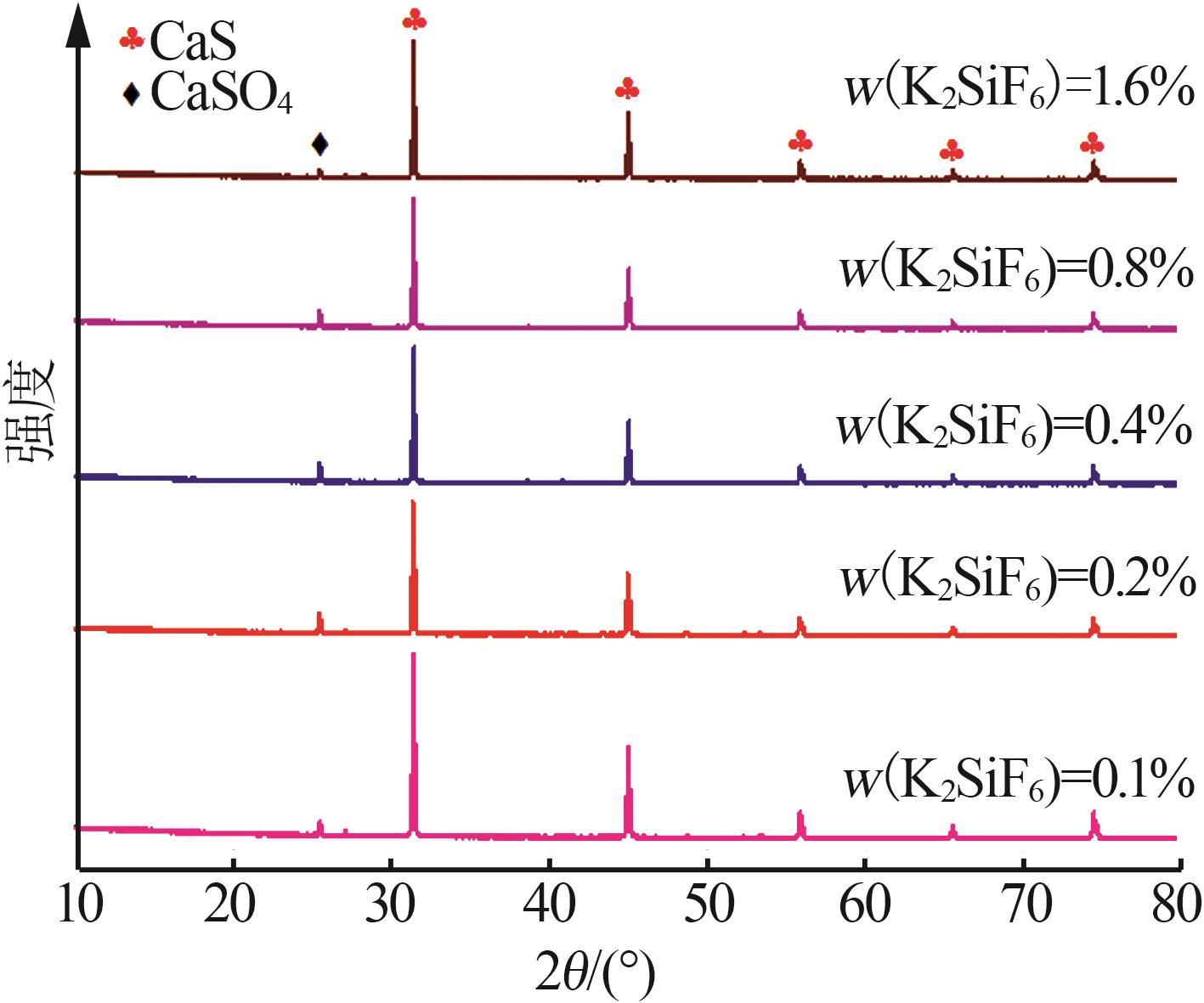

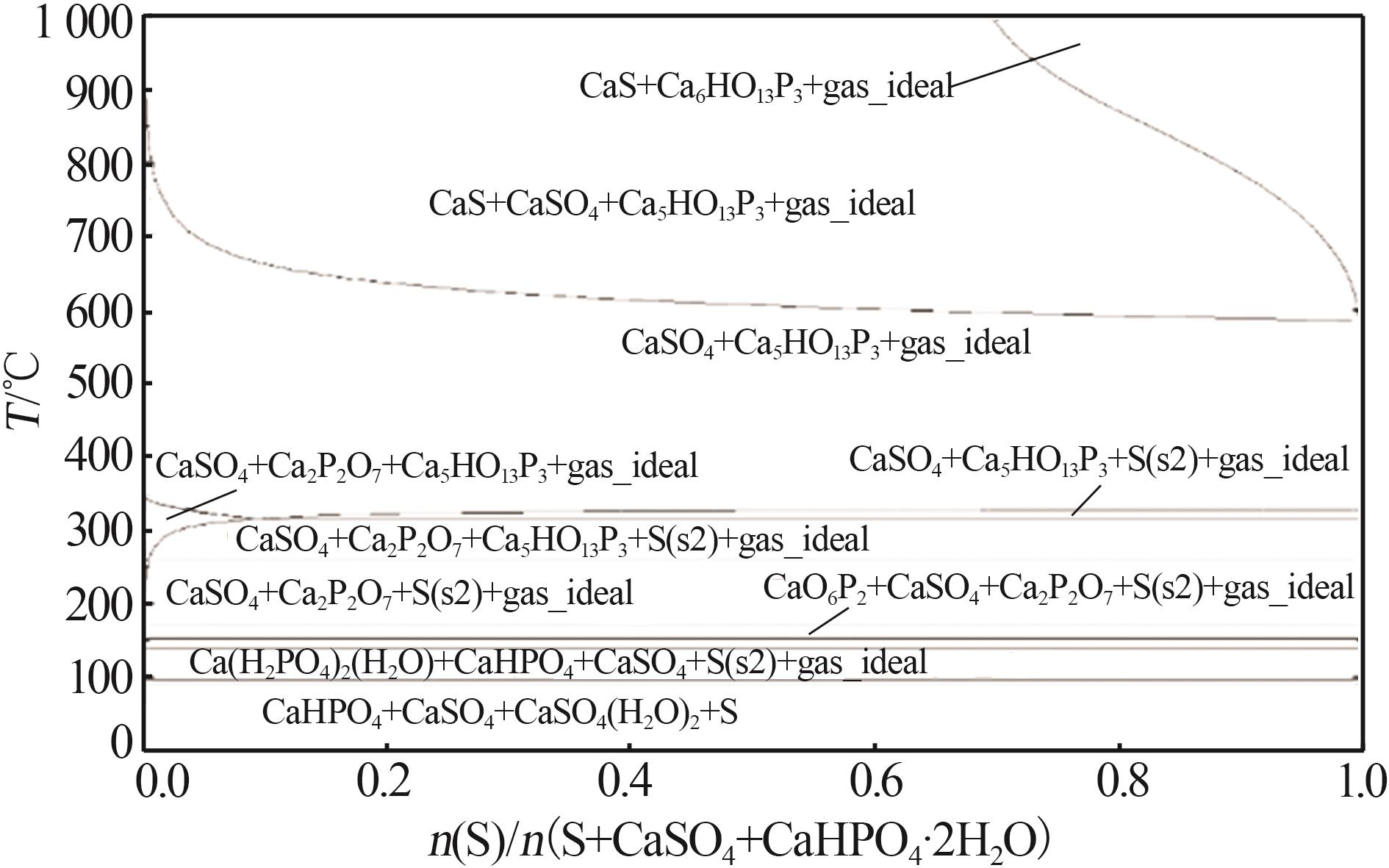

硫磺还原分解磷石膏制硫酸联产低碳钙基材料是实现磷石膏规模化消纳和循环经济利用的有力途径。明晰磷、氟这两种关键杂质在磷石膏分解过程中的迁移转化规律对调控硫磺还原分解磷石膏反应有重要作用。首先对磷石膏的性质及组成做了全面解析，确定了磷、氟杂质在磷石膏中的存在形式，通过热力学软件模拟计算揭示了这两种杂质在反应前后的物相转变。利用纯石膏探讨了影响硫磺分解磷石膏制硫化钙的关键因素，在优化条件下，探讨了不同含量的磷、氟杂质在分解过程中的迁移变化。研究结果表明：当温度为800 ℃、反应时间为2.0 h、硫磺物质的量分数为40%时，硫酸钙的分解率达98%以上。在该条件下，磷杂质主要以难溶性磷的形式存在于固相产物中，且部分共晶磷会释放出来以难溶性磷的形式存在；氟则主要以难溶性氟的形式存在，并且有少部分进入气相产物中。该研究结果可为磷石膏循环经济利用提供一定的理论指导。

关键词: 硫磺, 硫酸钙, 硫化钙, 磷石膏, 杂质, 迁移规律

Abstract:

The reduction and decomposition to produce sulfuric acid and low⁃carbon calcium⁃based materials is a powerful way to realize the large⁃scale disposal and circular utilization of phosphogypsum.Clarifying the migration and transformation rules of phosphorus and fluorine，two key impurities in the decomposition process of phosphogypsum，plays an important role in regulating the reaction of sulfur reduction and decomposition of phosphogypsum.This article firstly provided a comprehensive analysis of the properties and composition of phosphogypsum，identifying the forms in which impurities such as phosphorus and fluorine exist within it.By using thermodynamic software to simulate calculations，the phase transformations of these two impurities before and after the reaction were revealed.Utilizing pure gypsum，the key factors affecting the decomposition of phosphogypsum to produce calcium sulfide were explored.Under optimized conditions，the migration and changes of different amounts of phosphorus and fluorine impurities during the decomposition process were investigated.The research results showed that when the temperature was 800 ℃，the reaction time was 2 h，and the molar fraction of sulfur was 40%，the decomposition rate of phosphogypsum could reach more than 98%.Under this condition，phosphorus impurities mainly existed in the solid phase products in the form of insoluble phosphorus，and some eutectic phosphorus would be released and existed in the form of insoluble phosphorus.The fluorine mainly existed in the form of insoluble fluorine，and a small part entered the gas phase products.The research results of this paper could provide certain theoretical guidance for the recycling economy utilization of phosphogypsum.

Key words: sulphur, calcium sulfate, calcium sulfide, phosphogypsum, impurities, transfer law

中图分类号:

TQ126.3

李珊, 张达平, 杨秀山, 赵强, 孔行健. 硫磺还原分解磷石膏制硫化钙过程磷、氟杂质迁移规律研究[J]. 无机盐工业, 2024, 56(10): 110-117.

LI Shan, ZHANG Daping, YANG Xiushan, ZHAO Qiang, KONG Xingjian. Study on transfer laws of phosphorus and fluorine impurities during producing calcium sulfide through sulfur reduction decomposition of phosphogypsum[J]. Inorganic Chemicals Industry, 2024, 56(10): 110-117.

图/表 15

表1

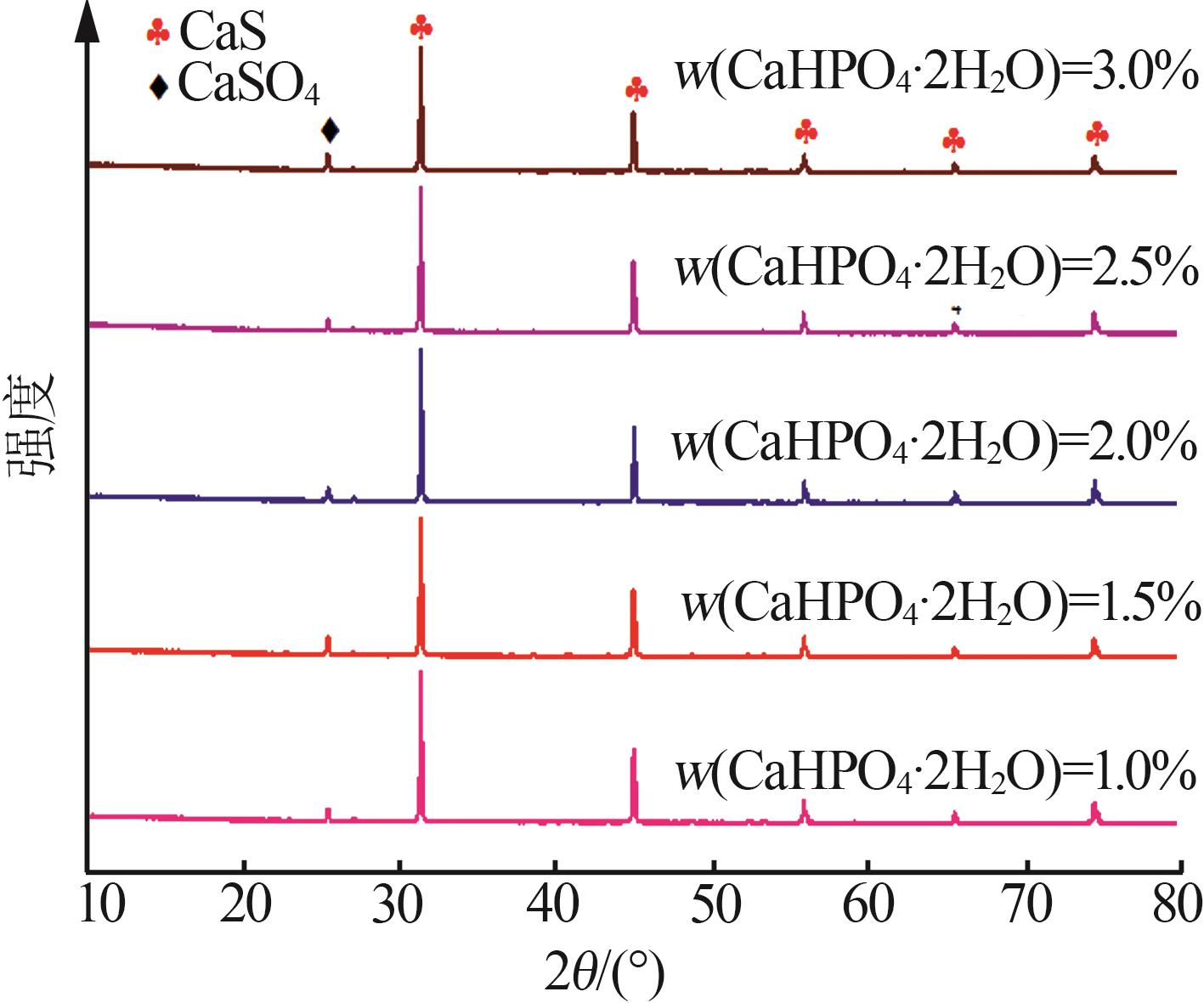

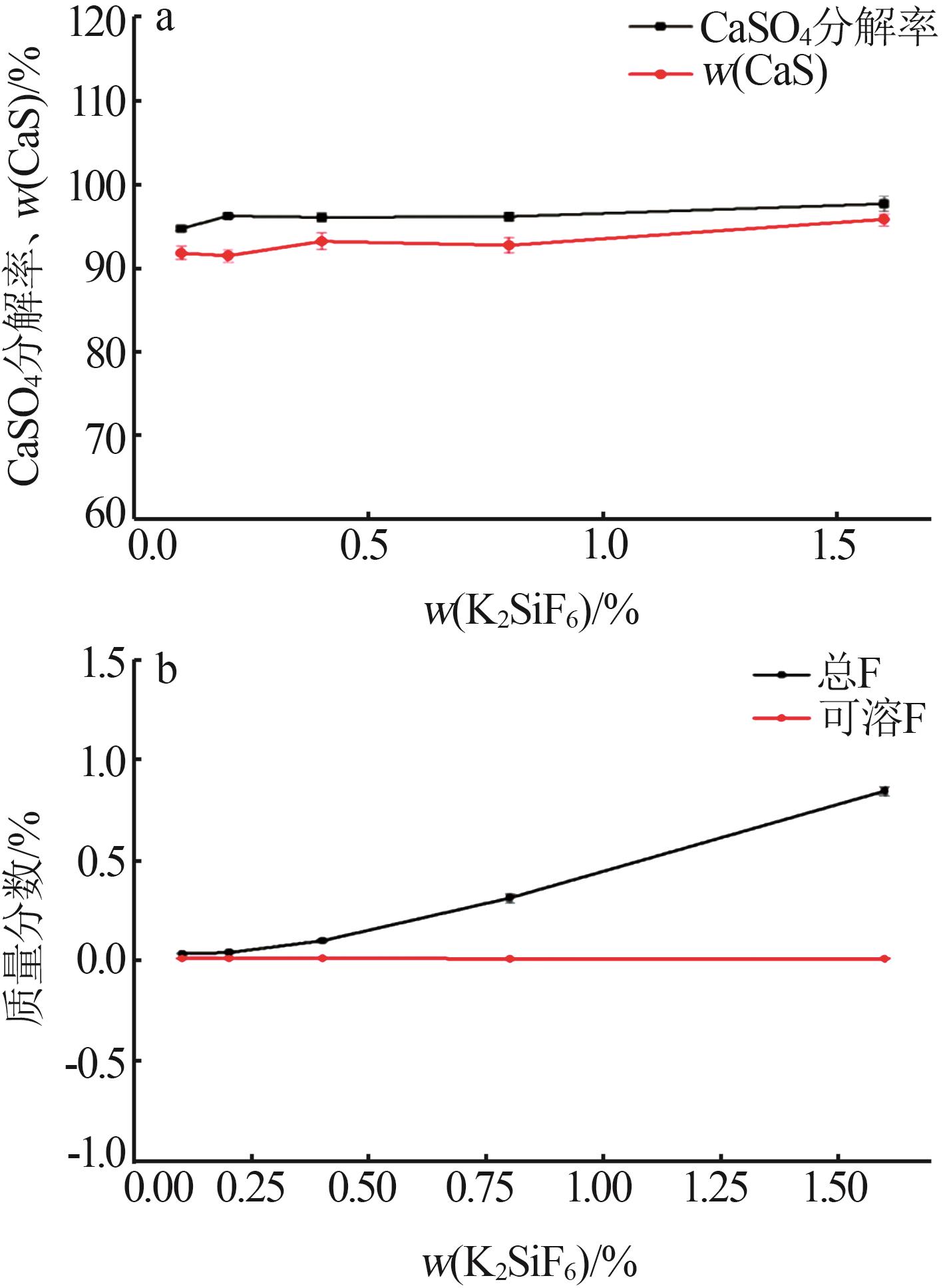

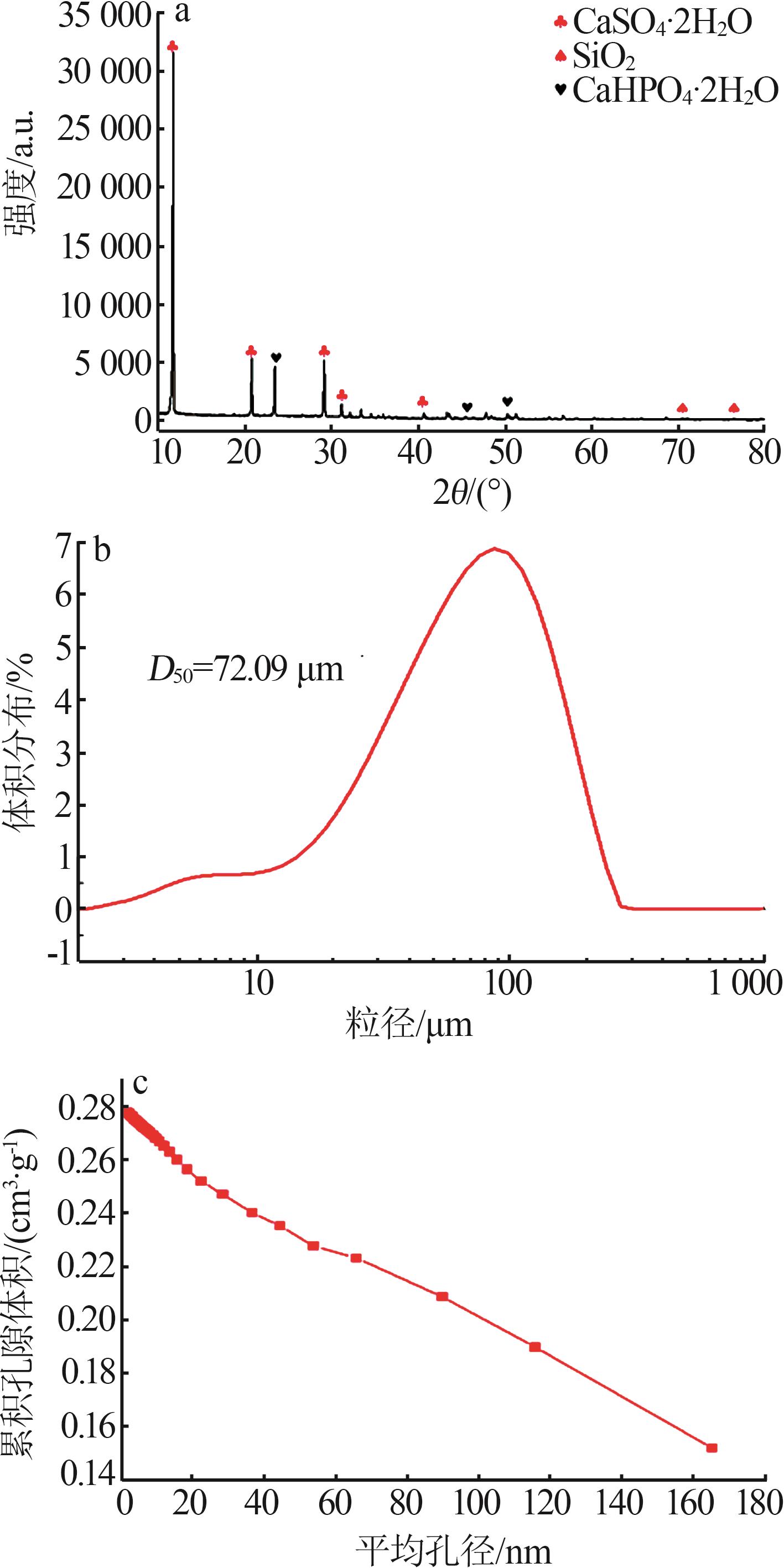

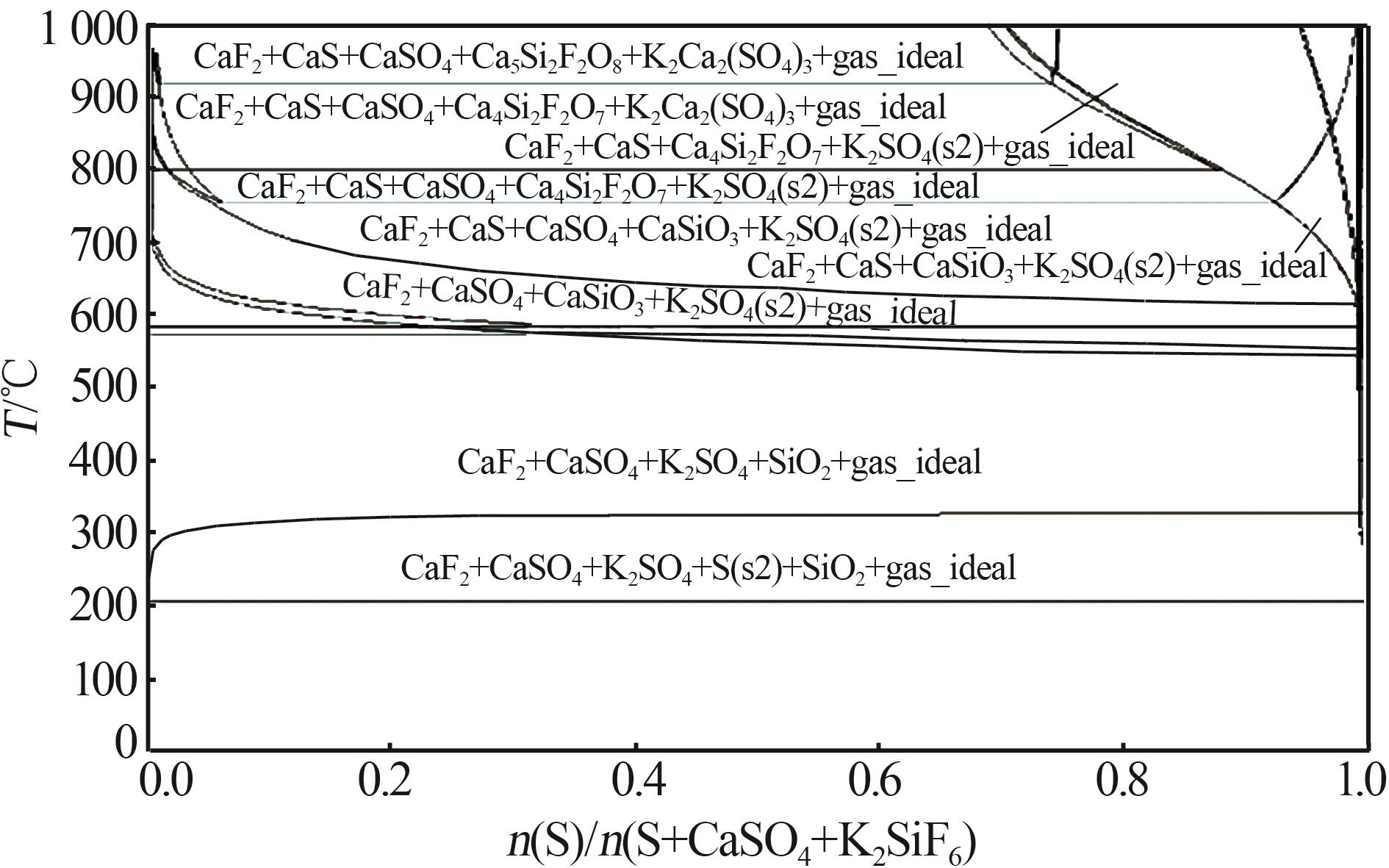

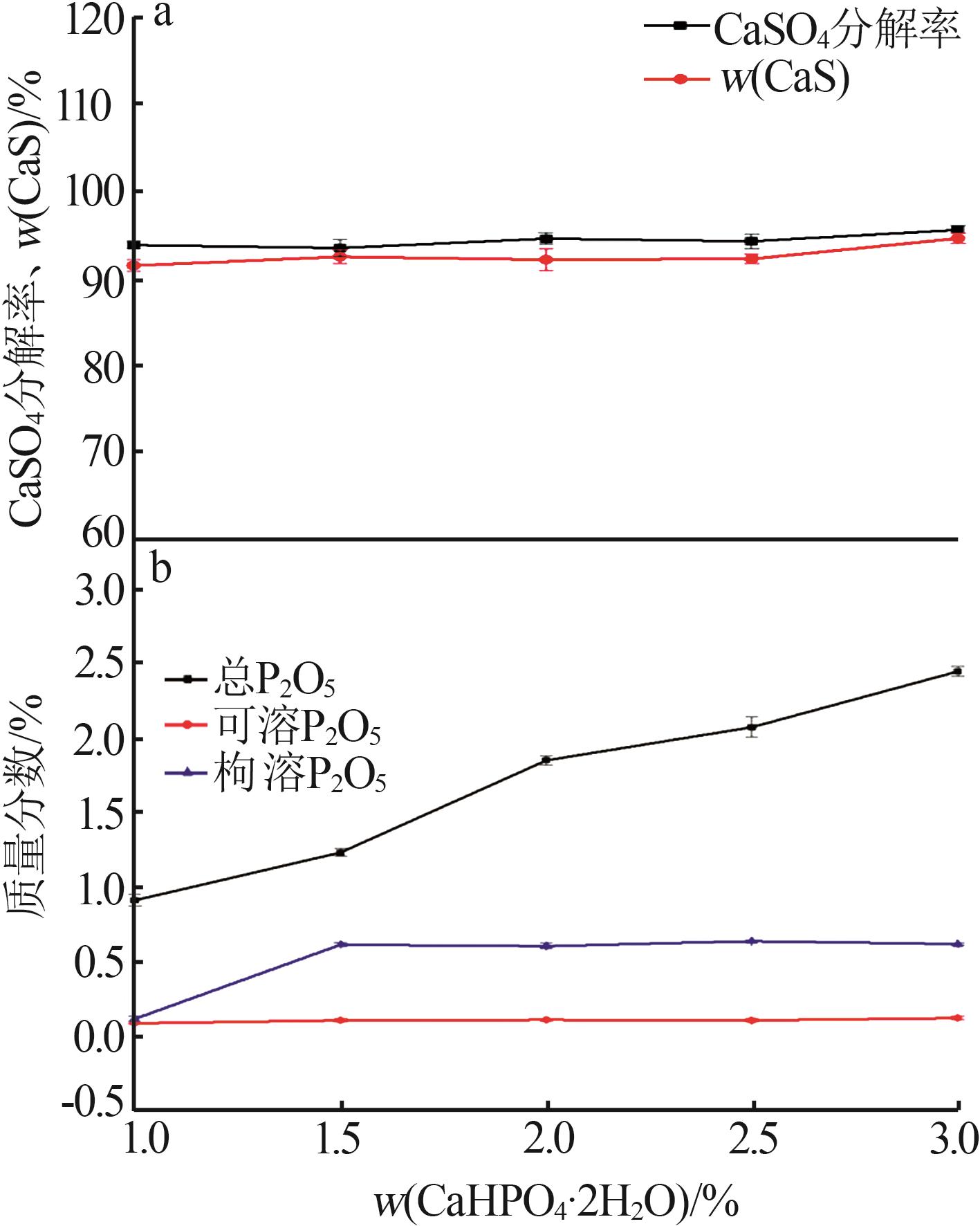

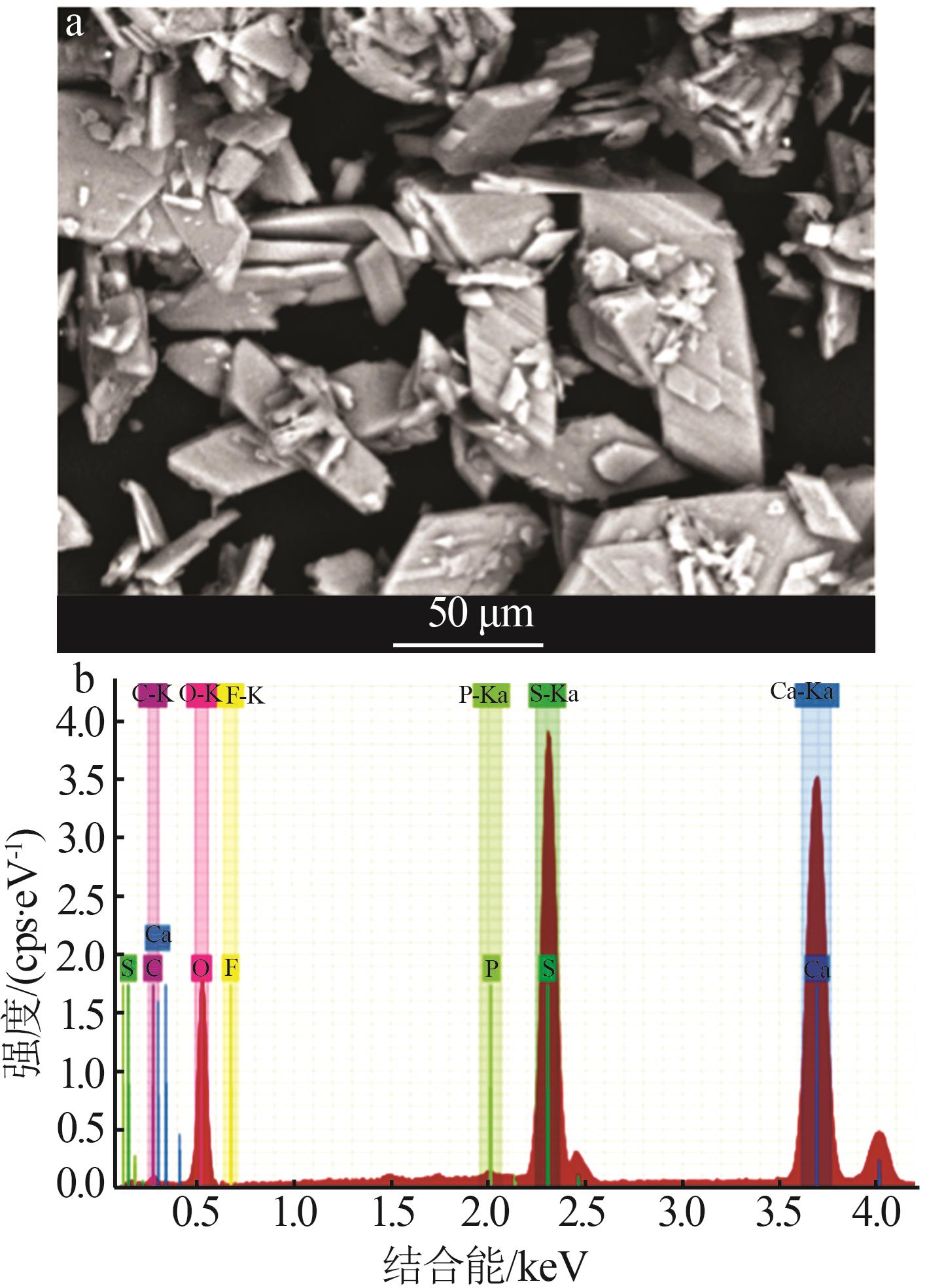

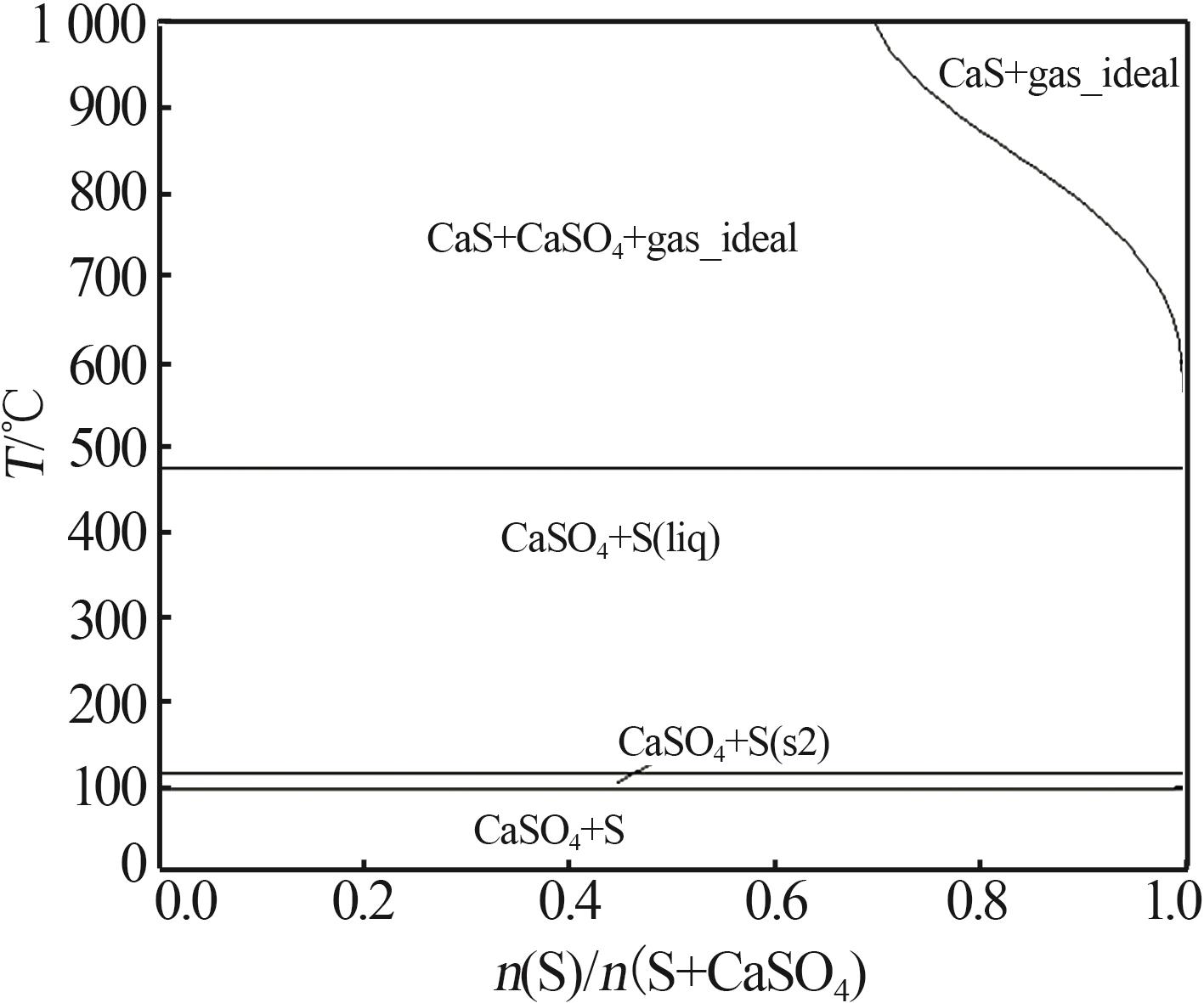

图1

图2

表2

图3

表3

图4

图5

图6

图7

图8

图9

图10

图11

图12

参考文献 25

1	邓伏礼，夏志祥，龙秉文，等.磷石膏反浮选提纯工艺研究［J］.无机盐工业，2024，56（5）：115-120.
	DENG Fuli， XIA Zhixiang， LONG Bingwen，et al.Study on purification process of phosphogypsum by reverse flotation［J］.Inorganic Chemicals Industry，2024，56（5）：115-120.
2	张庆年，徐迅，严金生，等.磷石膏中可溶性氟对硅酸盐水泥性能的影响［J］.新世纪水泥导报，2022，28（3）：15-18.
	ZHANG Qingnian， XU Xun， YAN Jinsheng，et al.Effect of soluble fluorine in phosphogypsum on properties of Portland cement［J］.Cement Guide for New Epoch，2022，28（3）：15-18.
3	高卫民，冉景，朱巧红.我国磷石膏资源化利用政策解读及研究进展刍议［J］.化工矿物与加工，2022，51（7）：48-53.
	GAO Weimin， RAN Jing， ZHU Qiaohong.Policy interpretation and research progress of resource utilization of phosphogypsum in China［J］.Industrial Minerals & Processing，2022，51（7）：48-53.
4	LI Xu， LV Xinfeng， XIANG Lan.Review of the state of impurity occurrences and impurity removal technology in phosphogypsum［J］.Materials，2023，16（16）：5630.
5	CAO Wenxiang， YI Wei， PENG Jiahui，et al.Preparation of anhydrite from phosphogypsum：Influence of phosphorus and fluorine impurities on the performances［J］.Construction and Building Materials，2022，318：126021.
6	陈凤，冯康，李铭，等.有机改性硫酸钙晶须在沥青改性中的应用［J］.无机盐工业，2024，56（3）：125-130.
	CHEN Feng， FENG Kang， LI Ming，et al.Application of organically modified calcium sulfate whiskers in asphalt modification［J］.Inorganic Chemicals Industry，2024，56（3）：125-130.
7	吴浩，韩超南，汤昱.我国磷石膏资源化利用研究进展［J］.现代化工，2023，43（3）：18-21.
	WU Hao， HAN Chaonan， TANG Yu.Research progress on reutilization of phosphogypsum in China［J］.Modern Chemical Industry，2023，43（3）：18-21.
8	王艳语，谷守玉，侯翠红，等.磷石膏配料碳热熔融还原硫逸出及熔渣物相分析［J］.无机盐工业，2024，56（2）：86-94.
	WANG Yanyu， GU Shouyu， HOU Cuihong，et al.Sulfur escape and slag physical phase analysis by carbon thermal reduction melting based on phosphogypsum ingredients［J］.Inorganic Chemicals Industry，2024，56（2）：86-94.
9	胡成，刘梦，向玮衡，等.NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响［J］.无机盐工业，2024，56（6）：87-93.
	HU Cheng， LIU Meng， XIANG Weiheng，et al.Effect of NaCl solution concentration on transcrystallization behavior of α-hemihydrate gypsum from phosphogypsum［J］.Inorganic Chemicals Industry，2024，56（6）：87-93.
10	国务院办公厅.国务院办公厅关于加快构建废弃物循环利用体系的意见：国办发〔2024〕7号［EB/OL］.（2024-02-09）［2024-02-21］.https：//www.gov.cn/zhengce/zhengceku/202402/content_6931080.htm.
11	王辛龙，张志业，杨守明，等.硫磺分解磷石膏制硫酸技术进展及推广应用［J］.硫酸工业，2018（1）：45-49，53.
	WANG Xinlong， ZHANG Zhiye， YANG Shouming，et al.Technical progress and application of sulphuric acid production by decomposing phosphogypsum with sulphur［J］.Sulphuric Acid Industry，2018（1）：45-49，53.
12	庞仁杰.以硫代碳化学分解石膏制硫酸的可行性分析［J］.硫酸工业，2015（2）：22-25.
	PANG Renjie.Feasibility analysis of sulphuric acid production by gypsum decomposed by sulphur instead of carbon［J］.Sulphuric Acid Industry，2015（2）：22-25.
13	钟本和，王辛龙，张志业，等.硫磺还原分解磷石膏制硫酸节能减排新工艺［J］.化肥工业，2014，41（2）：7-10，27.
	ZHONG Benhe， WANG Xinlong， ZHANG Zhiye，et al.New saving energy and reducing discharge process of producing sulfuric acid by phosphogypsum reduction and decomposition with sulf⁃ur［J］.Chemical Fertilizer Industry，2014，41（2）：7-10，27.
14	资泽城，马丽萍，马俊，等.杂质对磷石膏碳粉还原分解的影响研究［J］.硅酸盐通报，2014，33（11）：2772-2777.
	ZI Zecheng， MA Liping， MA Jun，et al.Effect of impurities on the reductive decomposition of phosphogypsum by powdered carb⁃on［J］.Bulletin of the Chinese Ceramic Society，2014，33（11）：2772-2777.
15	XIAO Junhui， LU Tao， ZHUANG Yuanfa，et al.A novel process to recover gypsum from phosphogypsum［J］.Materials，2022， 15（5）：1944.
16	唐明珠，王志英，王云山，等.EBSD-XPS法分析磷石膏中杂质物相［J］.光谱学与光谱分析，2022，42（1）：136-140.
	TANG Mingzhu， WANG Zhiying， WANG Yunshan，et al.Characterization of the impurity phases in phosphogypsum by the EBSD-XPS method［J］.Spectroscopy and Spectral Analysis，2022，42（1）：136-140.
17	杨皓奇，武发德，朱干宇，等.天然陈化对磷石膏理化性质的影响及作用机理研究［J］.新型建筑材料，2023，50（5）：99-105.
	YANG Haoqi， WU Fade， ZHU Ganyu，et al.The effect and mechanism of natural aging procedure on the physicochemical properties of phosphogypsum［J］.New Building Materials，2023，50（5）：99-105.
18	李恒，郭旭东，钟晋，等.磷石膏杂质及净化研究现状［J］.磷肥与复肥，2022，37（5）：22-26.
	LI Heng， GUO Xudong， ZHONG Jin，et al.Research status of phosphogypsum impurities and purification［J］.Phosphate & Compound Fertilizer，2022，37（5）：22-26.
19	WANG Mingshun， YUAN Xing， DONG Wenyan，et al.Gradient removal of Si and P impurities from phosphogypsum and preparation of anhydrous calcium sulfate［J］.Journal of Environmental Chemical Engineering，2023，11（3）：110312.
20	唐明珠.磷石膏杂质组分赋存及净化研究［D］.天津：河北工业大学，2021.
	TANG Mingzhu.Study on the occurrence and purification of impurity components in phosphogypsum［D］.Tianjin：Hebei University of Technology，2021.
21	YANG Xiushan， ZHANG Zhiye， WANG Xinlong，et al.Thermodynamic study of phosphogypsum decomposition by sulfur［J］.The Journal of Chemical Thermodynamics，2013，57：39-45.
22	周丽娜，周亮亮.CaSO₄热分解反应机理的研究进展［J］.化工中间体，2013（5）：29-32.
	ZHOU Lina， ZHOU Liangliang.Study process of calcium sulfate thermal decomposition reaction mechanism［J］.Chemical Intermediates，2013（5）：29-32.
23	郑绍聪，宁平，成飞翔，等.磷石膏分解制备硫化钙的试验分析［J］.土木建筑与环境工程，2013（S2）：160-163.
	ZHENG Shaocong， NING Ping， CHENG Feixiang，et al.Experimental study of preparation of calcium sulfide from thermal decomposition of phosphogypsum［J］.Journal of Civil，Architectural & Environment Engineering，2013（S2）：160-163.
24	朱昌宇.磷石膏工业化应用的无害化处理研究［J］.天津化工，2023，37（3）：1-3.
	ZHU Changyu.Study on harmless treatment of phosphogypsum for industrial application［J］.Tianjin Chemical Industry，2023，37（3）：1-3.
25	CAO Wenxiang， YI Wei， PENG Jiahui，et al.Recycling of phosphogypsum to prepare gypsum plaster：Effect of calcination temperature［J］.Journal of Building Engineering，2022，45：103511.

质量分数/%													pH
SO₃	CaO	总P₂O₅	可溶P₂O₅	枸溶P₂O₅	SiO₂	Fe₂O₃	Al₂O₃	K₂O	Na₂O	总F	可溶F	结晶水	pH
39.46	34.09	1.05	0.21	0.80	2.94	0.11	0.21	0.32	0.03	0.22	0.09	19.52	2.86

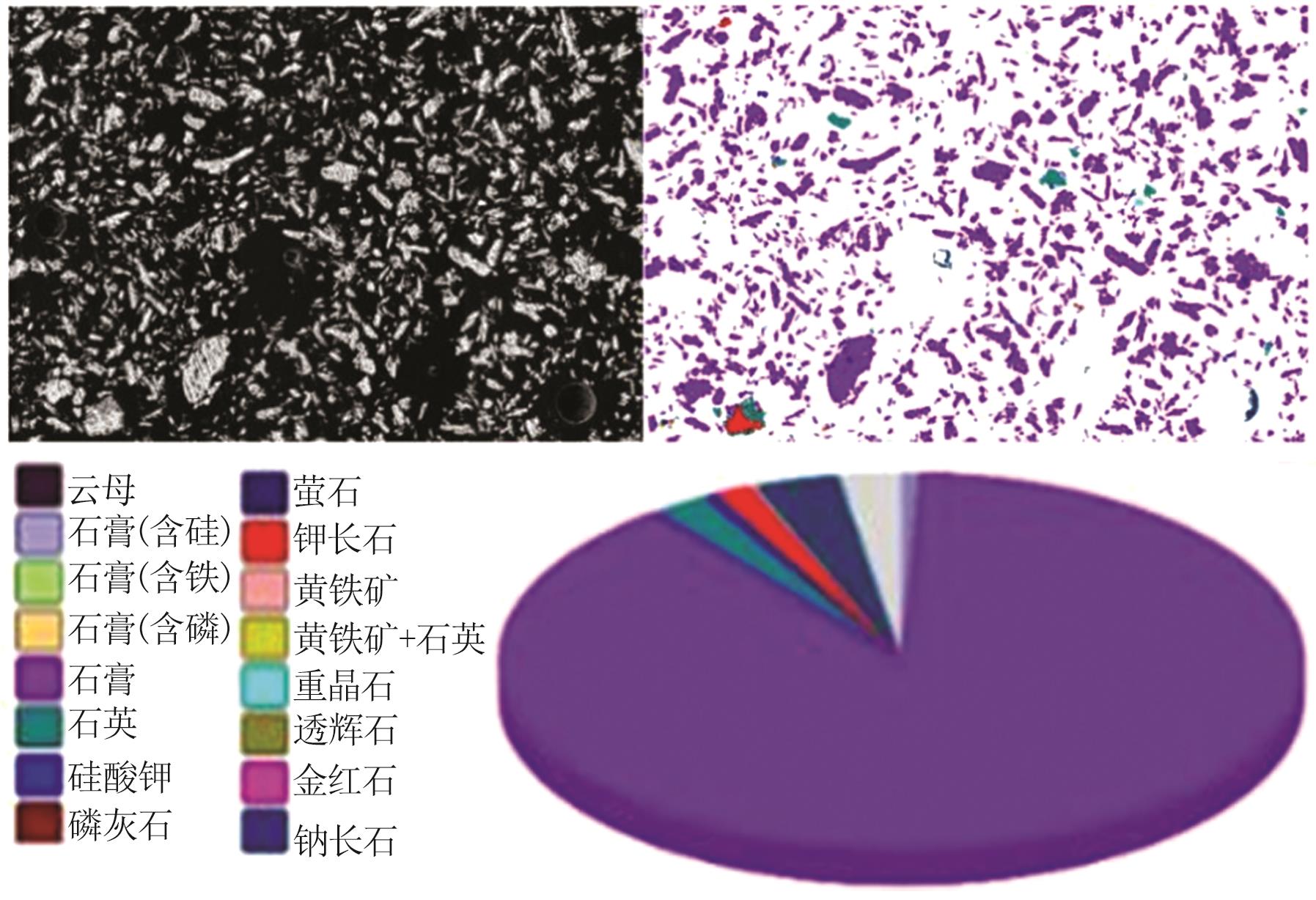

矿物名称	质量分数/%	矿物名称	质量分数/%
石膏	92.11	磷灰石	0.05
石英	2.37	钠长石	0.03
钾长石	1.51	石膏（含铁）	0.03
石膏（含硅）	0.64	黄铁矿+石英	0.02
硅酸钾	0.44	石膏（含磷）	0.01
黄铁矿	0.11	金红石	0.01
云母	0.07	萤石	0.01
重晶石	0.05	未知矿物	2.54

矿物	w（P）	w（F）
磷灰石	96.23	0.07
石膏（含硅）	2.12	1.01
石膏（含磷）	0.35	0.03
石膏	1.12	17.45
石英	0.00	18.14
硅酸钾	0.00	41.06
萤石	0.06	0.60
钾长石	0.00	21.09
黄铁矿+石英	0.13	0.00
钠长石	0.00	0.56

[1]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[2]	谭善宜, 文惠子, 何淑玉, 张沥文, 陈绍华, 习本军. 磷石膏中磷的浸出行为及其动力学研究[J]. 无机盐工业, 2025, 57(2): 105-112.
[3]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[4]	李雪连, 唐梓涵, 许杰, 李雄. 硫酸钙晶须/SBS复合改性沥青性能研究[J]. 无机盐工业, 2024, 56(9): 82-89.
[5]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[6]	孙岚, 谌世英, 杨柳絮, 牛依明, 赵澳楠. 镁渣固定磷石膏中可溶磷的基础研究[J]. 无机盐工业, 2024, 56(8): 92-98.
[7]	胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.
[8]	杨立, 罗孝雄, 黄俊莉, 李静, 骆敏珠. 溶剂法提纯硫磺的工艺研究[J]. 无机盐工业, 2024, 56(7): 69-73.
[9]	胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.
[10]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.
[11]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[12]	王明顺, 敖先权, 袁兴, 董文燕, 陈前林. 转晶剂对磷石膏制备无水硫酸钙影响的研究[J]. 无机盐工业, 2024, 56(5): 101-107.
[13]	王露威, 王杰, 李珂珂, 冯春花, 张文艳, 朱建平. 草酸酸浸处理钛石膏实验研究[J]. 无机盐工业, 2024, 56(5): 108-114.
[14]	邓伏礼, 夏志祥, 龙秉文, 张逸, 戴亚芬, 王斌, 丁一刚. 磷石膏反浮选提纯工艺研究[J]. 无机盐工业, 2024, 56(5): 115-120.
[15]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
