水系锌锰电池电解液的电导性质研究

doi:10.19964/j.issn.1006-4990.2024-0013

摘要/Abstract

摘要：

作为水系锌锰电池的重要组成部分之一，电解液不仅是离子传输的载体，更是参与电化学反应的活性物质，对于提升电池循环寿命和功率密度等性能具有重要影响。研究电解液的热力学性质有助于在不同工作条件下确定最优电解液的组成和质量摩尔浓度，优化电池设计，提升电池的性能。目前，已有对VOSO₄电解质水体系的研究，但仍缺乏对MnSO₄电解质的相关研究。在283.15~318.15 K条件下，测量了质量摩尔浓度为0.001~0.1 mol/kg的硫酸锰稀溶液电导率。应用Fuoss法和Shedlovsky法，获得了［MnSO₄］⁰离子对的极限摩尔电导率（Λ₀）和解离常数（K_d）。与其他二价金属离子相比，计算结果较为可靠。根据K_d与温度的经验方程进行拟合，计算得到解离过程的热力学函数，并深入分析Mn²⁺和SO₄^2-在解离过程中与水分子的水化作用。［MnSO₄］⁰离子对解离的关键步骤是水分子被固定在Mn²⁺的水化层周围，使体系秩序性增强的过程。该研究为分析锰电解液中离子作用结构，优化电解液性能提供基础理论支撑。

关键词: 电导率, 摩尔电导率, 解离常数, 水系锌锰电池, 电解液

Abstract:

As one of the important components in aqueous Zn-Mn battery（AZMB），the electrolyte is not only a carrier of ion transport but also an active substance involved in electrochemical reactions，which has an important impact on AZMB cycle life and power density.The study of thermodynamic properties is conducive to determine optimal composition and molality under different working conditions in electrolytes，which optimizes battery design and improves performance.There have been research on the water system of VOSO₄ electrolytes，but there is a lack of relevant studies on MnSO₄ electrolytes.In this paper，the conductivity of manganese sulfate dilute solution with a molality range of 0.001~0.1 mol/kg was measured at 283.15~318.15 K.Limiting molar conductivity（Λ₀） and dissociation constant（K_d） of ［MnSO₄］⁰ ion pair in the dissociation process were obtained from the Fuoss method and Shedlovsky method.The calculative data was reliable compared with other divalent ions.The thermodynamic function of the dissociation process was obtained by fitting the equation of K_d and temperature，and the ionic interaction of Mn²⁺，SO₄^2-，and water molecules during the dissociation process was deeply discussed.The key step of the dissociation of ［MnSO₄］⁰ ion pair was the process in which water molecules were fixed around the hydration layer of Mn²⁺ to enhance the order of the system.This study provided basic theoretical support for analyzing the ionic structure and optimizing performance in manganese electrolytes.

Key words: conductivity, molar conductivity, dissociation constant, aqueous Zn-Mn battery, electrolyte

中图分类号:

TM911

秦野, 刘畅, 韩松, 王硕. 水系锌锰电池电解液的电导性质研究[J]. 无机盐工业, 2024, 56(11): 132-138.

QIN Ye, LIU Chang, HAN Song, WANG Shuo. Study on conductivity of electrolyte in aqueous Zn-Mn battery[J]. Inorganic Chemicals Industry, 2024, 56(11): 132-138.

图/表 12

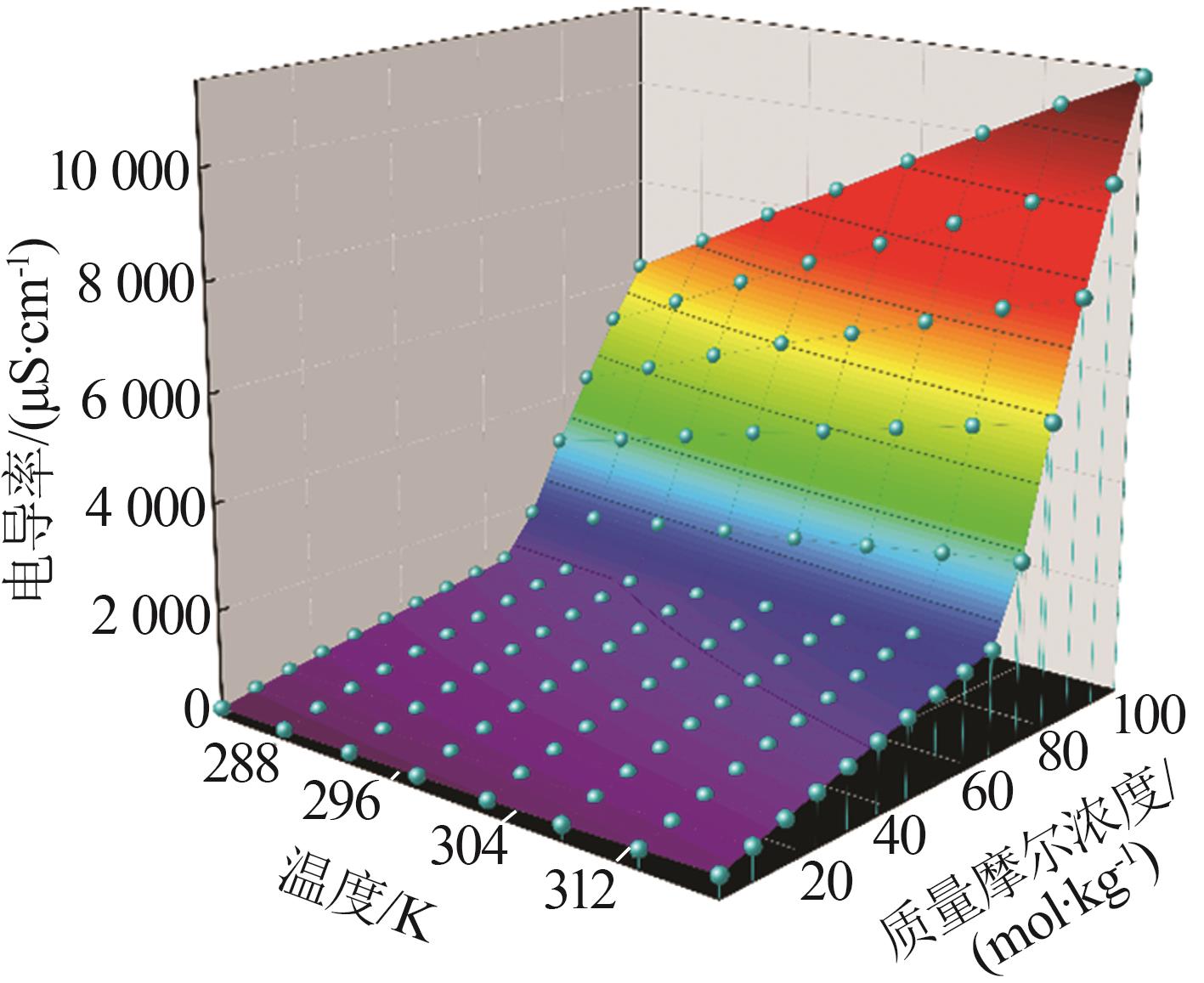

图1

表1

表2

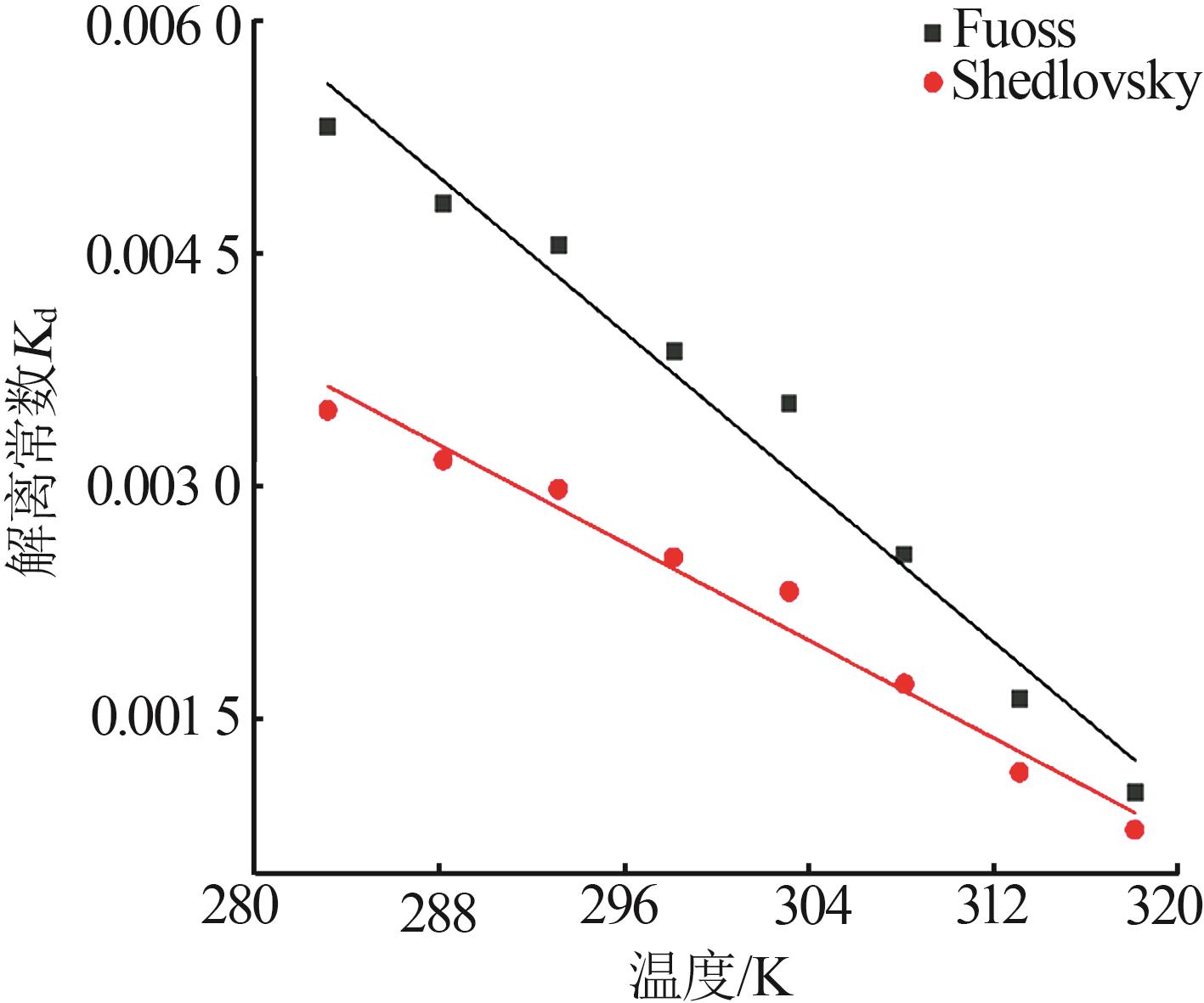

图2

表3

图3

表4

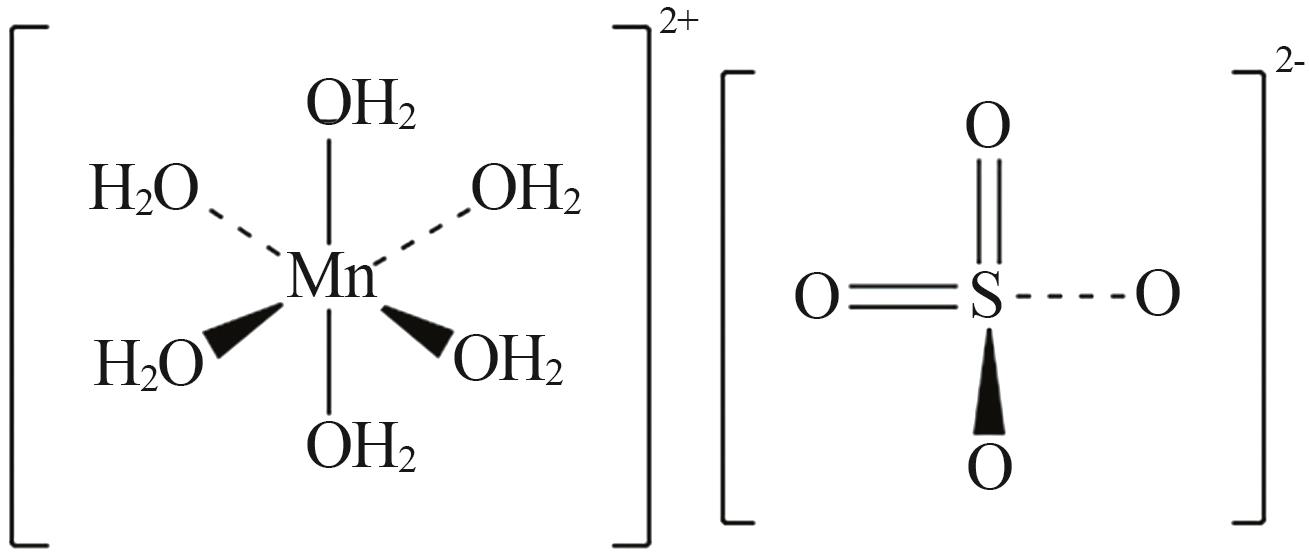

［MnSO4］0离子对解离过程的热力学函数

温度/K	ΔG⁰/ （kJ·mol^-1）	ΔS⁰/ ［J·（K·mol）^-1］	ΔH⁰/ （kJ·mol^-1）	$Δ C p 0$ / ［kJ·（K·mol）^-1］
283.15	13.43	-30.67	4.74	-2.026
288.15	13.68	-66.45	-5.47	-2.062
293.15	14.10	-102.23	-15.87	-2.098
298.15	14.70	-138.01	-26.45	-2.134
303.15	15.48	-173.79	-37.21	-2.169
308.15	16.44	-209.57	-48.14	-2.205
313.15	17.57	-245.35	-59.26	-2.241
318.15	18.89	-283.13	-70.55	-2.277

表4

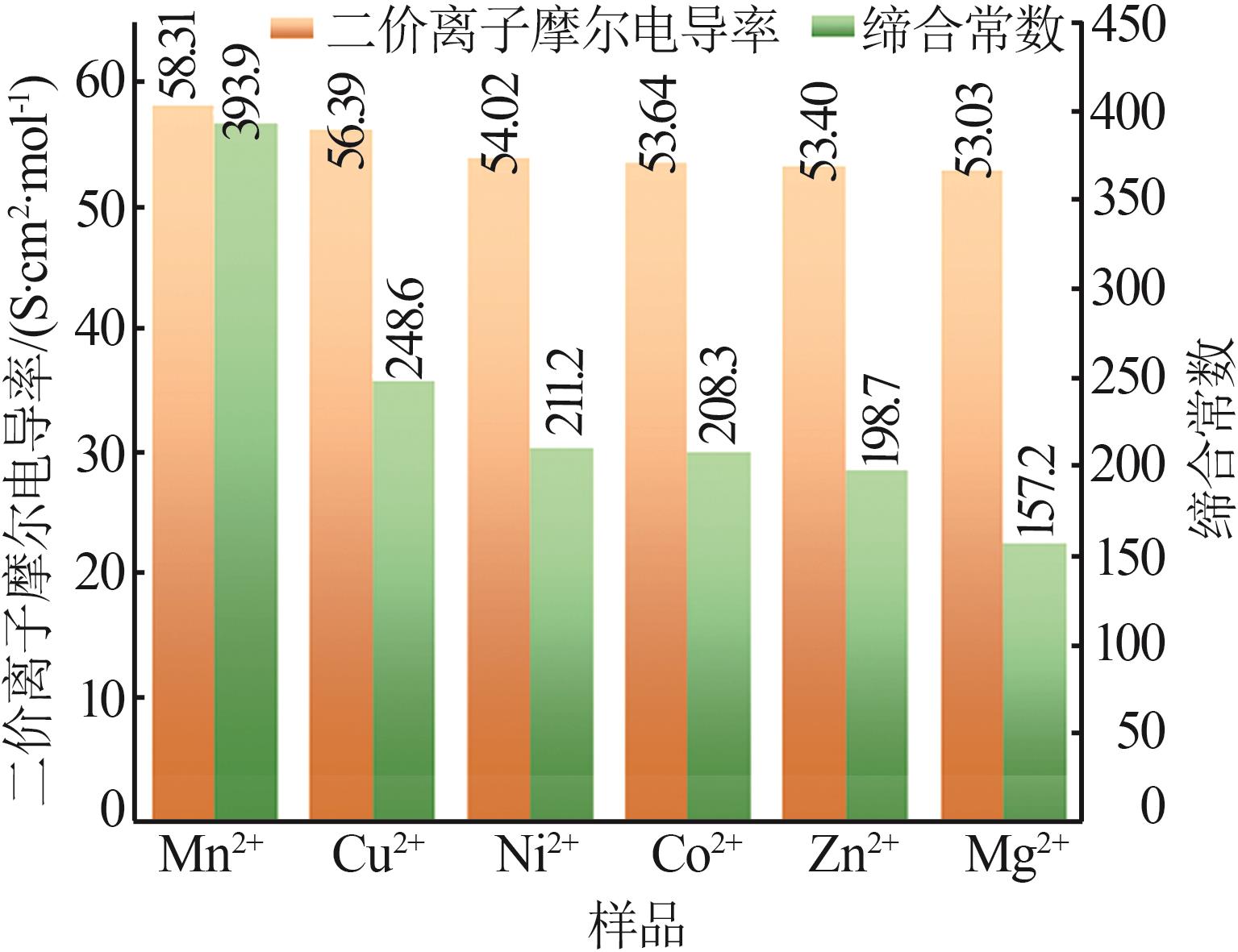

图4

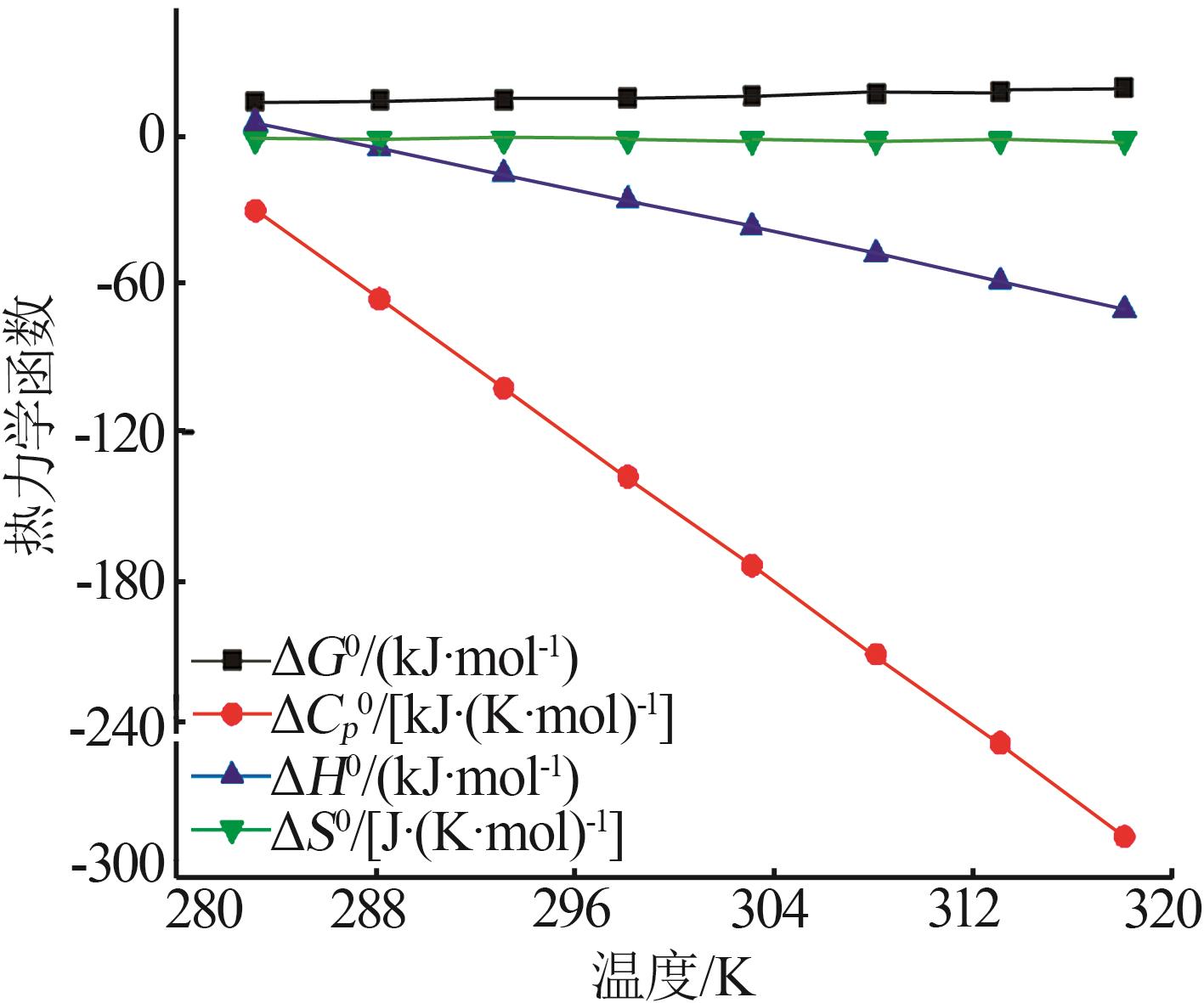

图5

表5

Mn2+和SO42-的极限摩尔电导率、离子半径、迁移数和扩散系数

温度/K	$λ 0 +$ /（10^-4 S·cm²·mol^-1）	$λ 0 -$ /（10^-4 S·cm²·mol^-1）	$D 0 +$ /（10^-6 m²·s^-1）	$D 0 -$ /（10^-6 m²·s^-1）	D₀/（10^-6 m²·s^-1）	$t 0 +$	$t 0 -$	r_st/Å
283.15	38.23	53.68	4.83	6.79	5.65	0.416	0.584	3.28
288.15	43.90	61.81	5.65	7.95	6.61	0.415	0.585	3.28
293.15	49.58	70.47	6.49	9.23	7.62	0.413	0.587	3.30
298.15	58.31	80.00	7.76	10.65	8.98	0.422	0.578	3.16
303.15	65.57	89.47	8.88	12.11	10.24	0.423	0.577	3.13
308.15	84.60	99.90	11.64	13.75	12.61	0.459	0.541	2.69
313.15	119.40	111.00	16.70	15.53	16.09	0.518	0.482	2.10
318.15	166.20	122.90	23.61	17.46	20.07	0.575	0.425	1.65

表5

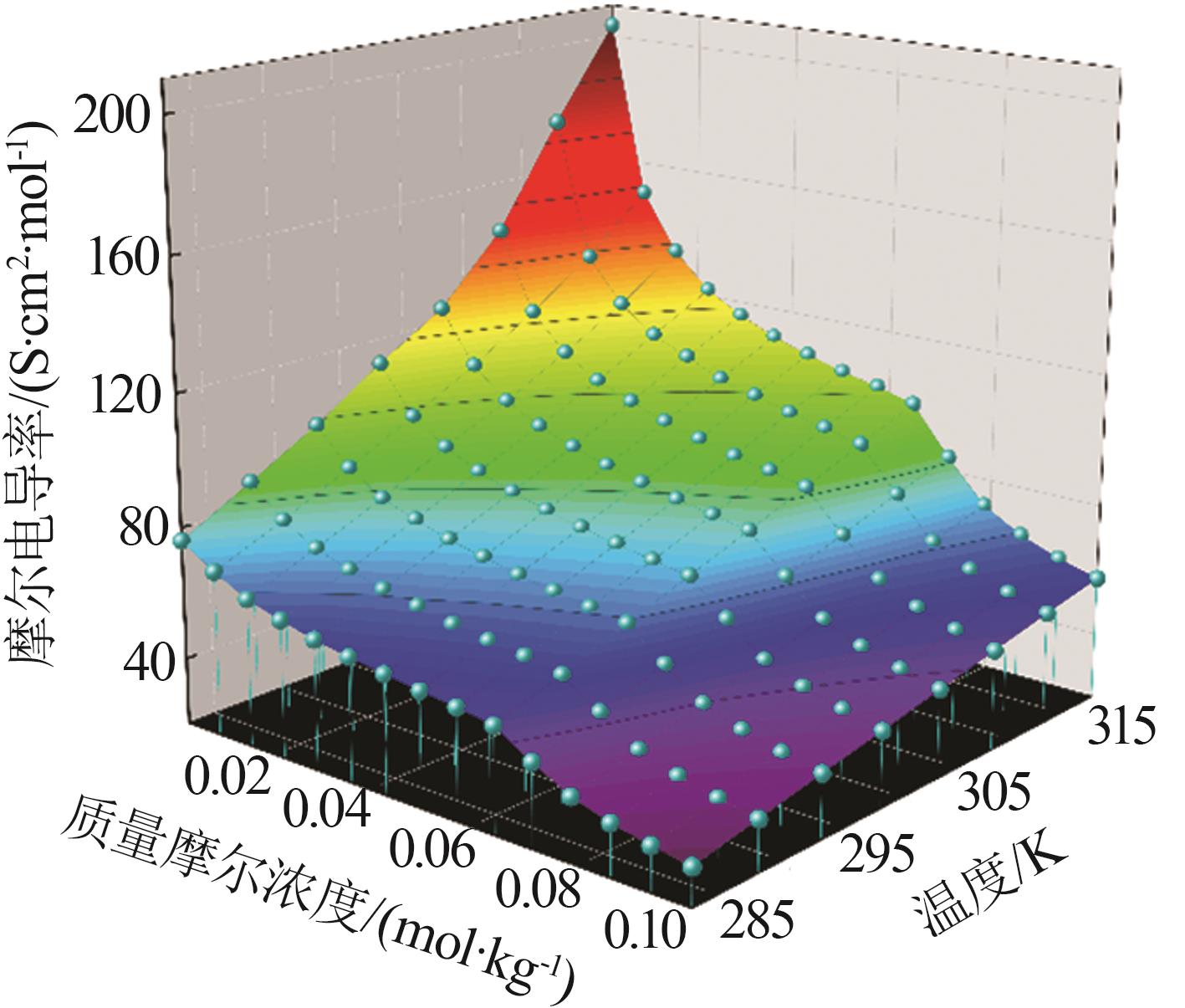

图6

表6

参考文献 23

1	DING Mei， FU Hu， LOU Xuechun，et al.A stable and energy-dense polysulfide/permanganate flow battery［J］.ACS Nano，2023，17（16）：16252-16263.
2	CHAO Dongliang， YE Chao， XIE Fangxi，et al.Atomic engineering catalyzed MnO₂ electrolysis kinetics for a hybrid aqueous battery with high power and energy density［J］.Advanced Materials，2020，32（25）：e2001894.
3	FAN Weijia， LIU Fei， LIU Yu，et al.A high voltage aqueous zinc-manganese battery using a hybrid alkaline-mild electrolyte［J］.Chemical Communications，2020，56（13）：2039-2042.
4	LIU Chang， CHI Xiaowei， HAN Qi，et al.A high energy density aqueous battery achieved by dual dissolution/deposition reactions separated in acid-alkaline electrolyte［J］.Advanced Energy Materials，2020，10（12）：1903589.
5	ZHONG Cheng， LIU Bin， DING Jia，et al.Decoupling electrolytes towards stable and high-energy rechargeable aqueous zinc-manganese dioxide batteries［J］.Nature Energy，2020，5：440-449.
6	XIE Congxin， LI Tianyu， DENG Congzhi，et al.A highly reversible neutral zinc/manganese battery for stationary energy storage［J］.Energy & Environmental Science，2020，13（1）：135-143.
7	闫芳宁，郭锦春，黄雪莉，等.258.15 K下五元体系Li⁺，Na⁺，Mg²⁺//SO₄ ^2-，Cl^--H₂O相平衡研究［J］.无机盐工业，2023，55（2）：61- 66.
	YAN Fangning， GUO Jinchun， HUANG Xueli，et al.Study on phase equilibrium of quinary system of Li⁺，Na⁺，Mg²⁺//SO₄ ^2-，Cl^--H₂O at 258.15 K［J］.Inorganic Chemicals Industry，2023，55（2）：61-66.
8	WANG Mingming， ZHENG Xinhua， ZHANG Xiang，et al.Opportunities of aqueous manganese-based batteries with deposition and stripping chemistry［J］.Advanced Energy Materials，2021，11（5）：2002904.
9	QIN Ye， QI Peixia， ZHAO Jinling，et al.Measurement and accurate prediction of surface tension for VOSO₄-H₂SO₄-H₂O ternary electrolyte system at high-concentration in vanadium redox flow batteries［J］.Journal of Molecular Liquids，2022，365：120079.
10	陈帅，杨博，陈念粗，等.三元体系NH₄Cl+MgCl₂+H₂O 323.2 K相平衡研究［J］.无机盐工业，2022，54（4）：100-103.
	CHEN Shuai， YANG Bo， CHEN Niancu，et al.Study on phase equilibria of ternary system NH₄Cl+MgCl₂+H₂O at 323.2 K［J］.Inorganic Chemicals Industry，2022，54（4）：100-103.
11	周宁宁，殷天翔.胆碱氨基酸离子液体水溶液在288.15～323.15 K的传输性质［J］.华东理工大学学报（自然科学版），2022，48（1）：8-18.
	ZHOU Ningning， YIN Tianxiang.Transport properties of aqueous solution of choline-amino acid based ionic liquid at 288.15~323.15 K［J］.Journal of East China University of Science and Technology，2022，48（1）：8-18.
12	LI Xiangrong， QIN Ye， XU Weiguo，et al.Thermodynamic investigation of electrolytes of the vanadium redox flow battery（V）：Conductivity and ionic dissociation of vanadyl sulfate in aqueous solution in the 278.15~318.15 K temperature range［J］.Journal of Solution Chemistry，2016，45（12）：1879-1889.
13	金宏静.四价/五价钒溶液的物理化学性质的研究［D］.沈阳：辽宁大学，2013.
	JIN Hongjing.Study on physical and chemical properties of tetravalent/pentavalent vanadium solution［D］.Shenyang：Liaoning Uni-
	versity，2013.
14	ZHANG Shudi， MA Peihua， ZHAI Yuchun，et al.Determination of vanadyl sulfate ion-pair dissociation constant at 298.15 K by Fuoss method［J］.Rare Metals，2015，34（12）：873-876.
15	黄子卿.电解质溶液理论导论［M］.北京：科学出版社，1983.
16	SIMONIN J P， BERNARD O， BLUM L.Real ionic solutions in the mean spherical approximation.3.Osmotic and activity coefficients for associating electrolytes in the primitive model［J］.The Journal of Physical Chemistry B，1998，102（22）：4411-4417.
17	PITZER K S.Activity coefficients in electrolyte solutions［M］.CRC Press，2018.
18	ARCIS H， CONRAD J K， FERGUSON J P，et al.First ionization constant of phosphoric acid and of acetic acid in H₂O and D₂O from T=373 K to 573 K at P=11.5 and 20 MPa by AC conductivity methods［J］.Journal of Solution Chemistry，2024，53（1）：91-125.
19	YANG Jiazhen， SUN Bai， SONG Pengsheng.Thermodynamics of ionic association 1：The standard association constant of the ion pair Li⁺B（OH）₄ ^- ［J］.Thermochimica acta，2000，352：69-74.
20	李享容.全钒液流电池正极电解液物理化学性质研究［D］.沈阳：东北大学，2017.
	LI Xiangrong.Study on physical and chemical properties of cathode electrolyte for vanadium flow battery［D］.Shenyang：Northeastern University，2017.
21	HANNA K， DANIEL L， INGMAR P.Solvation and coordination chemistry of manganese（Ⅱ） in some solvents.A transfer thermodynamic，complex formation，EXAFS spectroscopic and crystallographic study［J］.Polyhedron，2021，195.Doi：10.1016/j.poly.2020.114961.
22	BOCKRIS J O， REDDY A K N.Modern electrochemistry 1：Ionics［M］.Boston：MAS pringer US，1998.
23	BESTER ROGAC M， BABIC V， PERGER T M，et al.Conductometric study of ion association of divalent symmetric electrolytes：I.CoSO₄，NiSO₄，CuSO₄ and ZnSO₄ in water［J］.Journal of Molecular Liquids，2005，118（1/2/3）：111-118.

质量摩尔浓度/ （10^-3 mol·kg^-1）	电导率/（μS·cm^-1）
质量摩尔浓度/ （10^-3 mol·kg^-1）	283.15 K	288.15 K	293.15 K	298.15 K	303.15 K	308.15 K	313.15 K	318.15 K
1.009	153.4	175.9	198.8	225.8	249.8	290.0	351.4	406.8
2.002	279.0	313.8	351.8	391.4	432.4	479.4	530.2	595.6
2.998	387.0	436.0	487.0	544.0	594.6	652.4	714.2	787.6
4.007	493.0	554.8	621.8	687.8	751.4	819.0	891.8	967.4
4.999	590.0	664.0	743.6	822.2	897.8	980.0	1 065	1 145
6.003	687.0	775.4	865.0	953.8	1 041	1 130	1 222	1 318
7.001	779.4	873.8	975.8	1 078	1 177	1 278	1 385	1 487
7.995	867.4	972.8	1 086	1 199	1 307	1 416	1 535	1 649
9.004	954.8	1 074	1 194	1 315	1 435	1 560	1 688	1 814
10.08	1 037	1 163	1 306	1 439	1 571	1 700	1 839	1 970
20.12	1 802	2 028	2 258	2 484	2 698	2 922	3 152	3 358
39.96	3 100	3 450	3 840	4 224	4 572	4 946	5 306	5 676
60.01	4 238	4 740	5 272	5 792	6 266	6 764	7 278	7 738
80.01	5 290	5 916	6 572	7 212	7 814	8 444	9 060	9 612
100.0	6 248	7 012	7 776	8 492	9 250	9 980	10 702	11 368

质量摩尔浓度/ （10^-3 mol·kg^-1）	摩尔电导率/（S·cm²·mol^-1）
质量摩尔浓度/ （10^-3 mol·kg^-1）	283.15 K	288.15 K	293.15 K	298.15 K	303.15 K	308.15 K	313.15 K	318.15 K
1.009	76.03	87.24	98.71	112.22	124.32	144.56	175.49	203.56
2.002	69.70	78.43	88.01	98.03	108.45	120.43	133.44	150.20
2.998	64.56	72.77	81.35	90.98	99.58	109.44	120.02	132.63
4.007	61.53	69.28	77.72	86.07	94.15	102.79	112.13	121.88
4.999	59.03	66.47	74.50	82.47	90.18	98.60	107.37	115.68
6.003	57.24	64.64	72.18	79.68	87.07	94.72	102.60	110.87
7.001	55.68	62.46	69.81	77.18	84.39	91.84	99.70	107.26
7.995	54.26	60.89	68.02	75.22	82.07	89.11	96.72	104.14
9.004	53.04	59.68	66.41	73.22	80.06	87.17	94.48	101.71
10.08	51.47	57.76	64.91	71.58	78.28	84.85	91.93	98.70
20.12	44.79	50.43	56.20	61.90	67.33	73.04	78.93	84.26
39.96	38.79	43.20	48.13	53.00	57.45	62.25	66.90	71.71
60.01	35.33	39.53	44.01	48.41	52.45	56.71	61.13	65.12
80.01	33.08	37.01	41.16	45.22	49.06	53.10	57.10	60.68
100.0	31.26	35.10	38.96	42.60	46.47	50.22	53.95	57.43

温度/ K	Fuoss				Shedlovsky
温度/ K	Λ₀/（S·cm²·mol^-1）	K_d	r	10⁴s	Λ₀/（S·cm²·mol^-1）	K_d	r	10⁴s
283.15	87.8	0.005 32	0.985	4.46	91.9	0.003 49	0.997	2.33
288.15	100.7	0.004 83	0.979	4.86	105.7	0.003 17	0.995	2.79
293.15	114.0	0.004 56	0.976	4.81	120.0	0.002 98	0.994	2.78
298.15	130.7	0.003 87	0.970	5.26	138.3	0.002 54	0.991	3.27
303.15	146.0	0.003 53	0.965	5.38	155.0	0.002 32	0.989	3.47
308.15	172.1	0.002 56	0.943	7.39	184.5	0.001 72	0.972	5.72
313.15	212.8	0.001 63	0.896	11.10	230.4	0.001 15	0.931	10.00
318.15	267.4	0.001 02	0.899	11.70	289.0	0.000 78	0.927	10.80

样品	摩尔电导率/ （10^-4 S·cm²·mol^-1）	样品	缔合常数
Mn²⁺	58.31	MnSO₄	393.9
Cu²⁺	56.39	CuSO₄	248.6
Ni²⁺	54.02	NiSO₄	211.2
Co²⁺	53.64	CoSO₄	208.3
Zn²⁺	53.40	ZnSO₄	198.7
Mg²⁺	53.03	MgSO₄	157.2

[1]	陈雪, 蒋光辉, 欧阳全胜, 邵姣婧. 基于硫电极设计实现贫电解液锂硫电池的最新研究进展[J]. 无机盐工业, 2025, 57(2): 1-13.
[2]	陈雪, 欧阳全胜, 邵姣婧. 基于固-固反应机制锂硫电池的最新研究进展[J]. 无机盐工业, 2024, 56(9): 12-23.
[3]	朱宗将, 王刚, 魏元峰, 唐艳红, 角田诚, 刘承斌. 退役锂离子电池电解液资源化回收技术进展与展望[J]. 无机盐工业, 2024, 56(7): 11-17.
[4]	刘杰, 石雪茹, 魏树兵, 曹鑫鑫. P2型层状氧化物正极的人工界面层构筑及储钠性能[J]. 无机盐工业, 2024, 56(3): 39-44.
[5]	李亚广, 韩东战, 齐利娟. 废旧锂离子电池预处理及电解液回收技术研究现状[J]. 无机盐工业, 2024, 56(2): 1-10.
[6]	董明哲, 李可昕, 叶秀深, 马珍, 李生廷, 李权, 吴志坚. 氯化镁熔盐水合物的电化学性质研究[J]. 无机盐工业, 2024, 56(2): 51-56.
[7]	许希军, 林见烽, 罗雄伟, 赵经纬, 霍延平. NASICON型Na₁₊_x Zr₂Si _x P_3-_x O₁₂固态电解质及其钠金属电池研究进展[J]. 无机盐工业, 2024, 56(11): 1-14.
[8]	陈奇, 廖丹葵, 张庆年, 严金生, 黄煜, 陈小鹏, 童张法. 电导率法快捷高效测定生石灰活性度[J]. 无机盐工业, 2023, 55(9): 114-120.
[9]	康乐, 景茂祥, 李东红, 扈鑫雨, 贾春燕. 铝酸锂纳米棒改性固态电解质的制备及电化学性能研究[J]. 无机盐工业, 2023, 55(8): 65-70.
[10]	王松, 王家伟, 勾碧波, 杨攀, 贺跃, 杨春元, 王海峰. 复盐结晶法对除菱锰矿浸出液中镁分配规律研究[J]. 无机盐工业, 2023, 55(4): 65-71.
[11]	徐瑞琳,赵李鹏,刘兴伟,刘欢,王浩,徐晓明,曾涛. 磷酸铁锂高温循环性能的改善[J]. 无机盐工业, 2022, 54(9): 108-112.
[12]	张宇,祁晓玉,冯梦瑶,孙楠楠,赵翠莲. 电导率调控介孔二氧化硅增透膜透过性能的研究[J]. 无机盐工业, 2022, 54(8): 80-84.
[13]	东鹏,周英杰,侯敏杰,杨冬荣,戴永年,梁风. 钠离子电池正极材料Na3V2（PO4）3研究进展[J]. 无机盐工业, 2022, 54(5): 1-10.
[14]	梁天权,郭燕,陈锡勇,詹峰,张修海,曾建民. 纳米ScSZ基电解质中低温导电性研究进展[J]. 无机盐工业, 2021, 53(6): 87-94.
[15]	周兰,李旺,廖文俊. 界面化学对镍锰酸锂正极材料电化学性能影响的研究现状及分析[J]. 无机盐工业, 2021, 53(11): 17-24.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
