废旧锂离子电池预处理及电解液回收技术研究现状

doi:10.19964/j.issn.1006-4990.2023-0304

摘要/Abstract

摘要：

新能源产业的快速发展带动了锂电池行业的快速增长，锂离子电池作为市场占比最高的动力电池类型，已广泛应用于各个行业，但随着电池性能衰减，在可预见的回收周期内将面临废旧电池回收及处理问题。简述了常见锂离子电池类型及结构，介绍了废旧锂离子电池不同的回收方法。针对目前国内外研究现状，重点阐述了废旧锂离子电池预处理工艺和电解液回收处理技术，总结了预处理工艺和电解液回收处理技术的研究进展，对不同方法适用性及特点进行讨论，并对废旧锂离子电池回收行业前景及发展方向进行展望。

关键词: 锂离子电池, 预处理, 电解液, 回收

Abstract:

The rapid development of the new energy industry drives the rapid growth of the lithium battery industry.As the power battery type with the highest market share，lithium-ion batteries have been widely used in various industries，However，with the decline of battery performance，they will face a huge problem of recycling and processing waste batteries within the foreseeable recycling cycle.The common types and structures of lithium ion batteries were briefly described，and different recycling methods for waste lithium-ion batteries were introduced.According to the relevant research status at home and abroad，the pretreatment process of waste lithium-ion batteries and the recovery and treatment technology of electrolytes were elaborated，the research progress of pretreatment and electrolyte recovery treatment technology was summarized，the applicability and characteristics of different methods were discussed，and the prospects and development directions of the waste lithium-ion battery recovery industry were provided.

Key words: lithium-ion batteries, pretreatment, electrolyte, recycling

中图分类号:

TM911

李亚广, 韩东战, 齐利娟. 废旧锂离子电池预处理及电解液回收技术研究现状[J]. 无机盐工业, 2024, 56(2): 1-10.

LI Yaguang, HAN Dongzhan, QI Lijuan. Recent research on pretreatment of waste lithium-ion batteries and electrolyte recovery technology[J]. Inorganic Chemicals Industry, 2024, 56(2): 1-10.

图/表 8

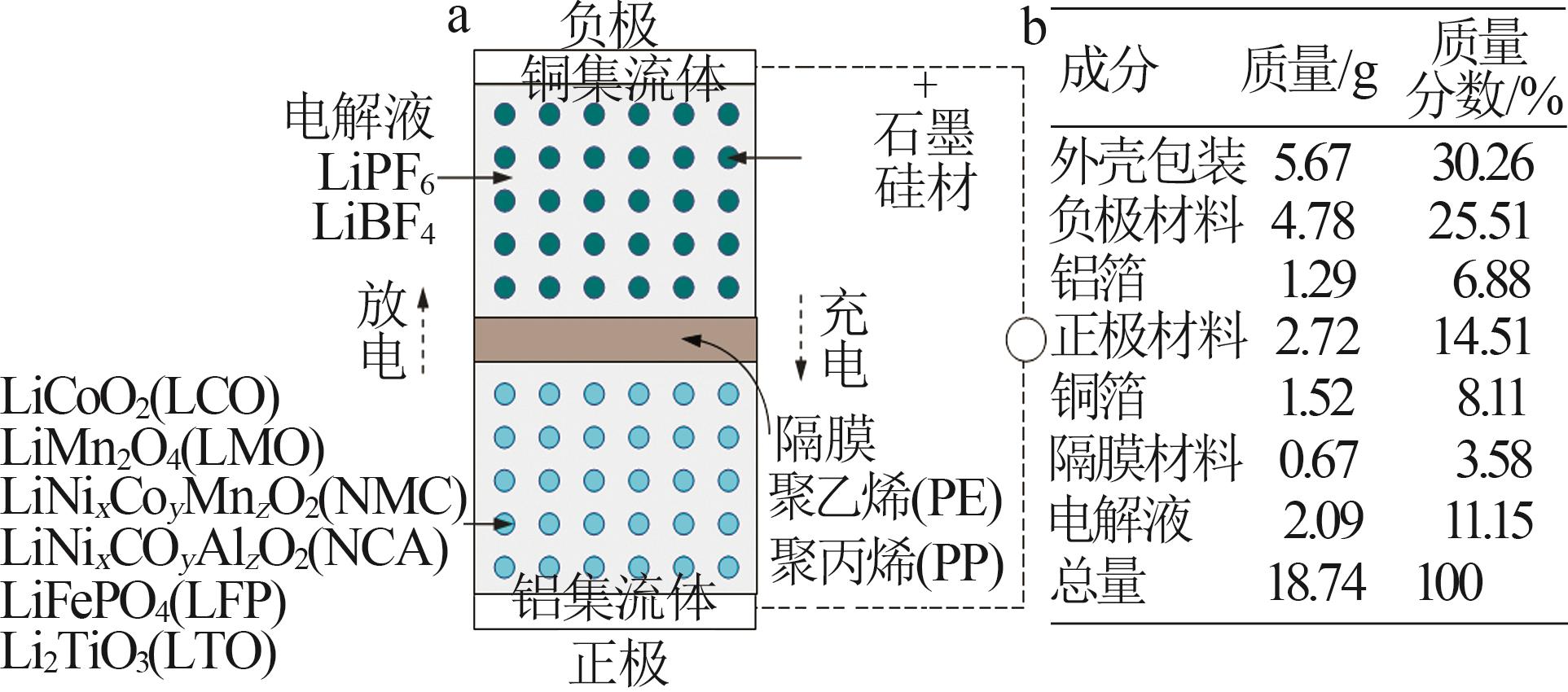

图1

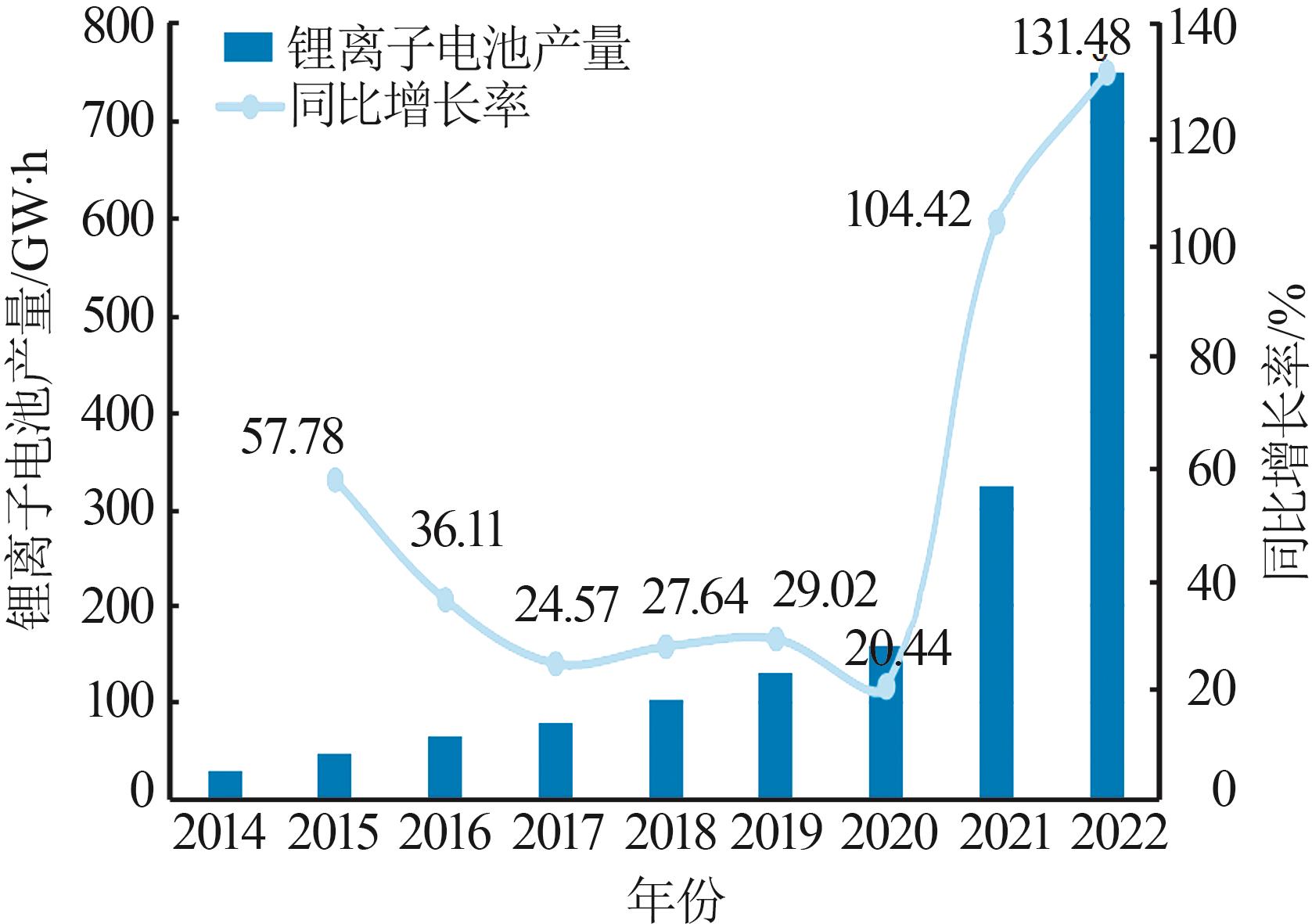

图2

表1

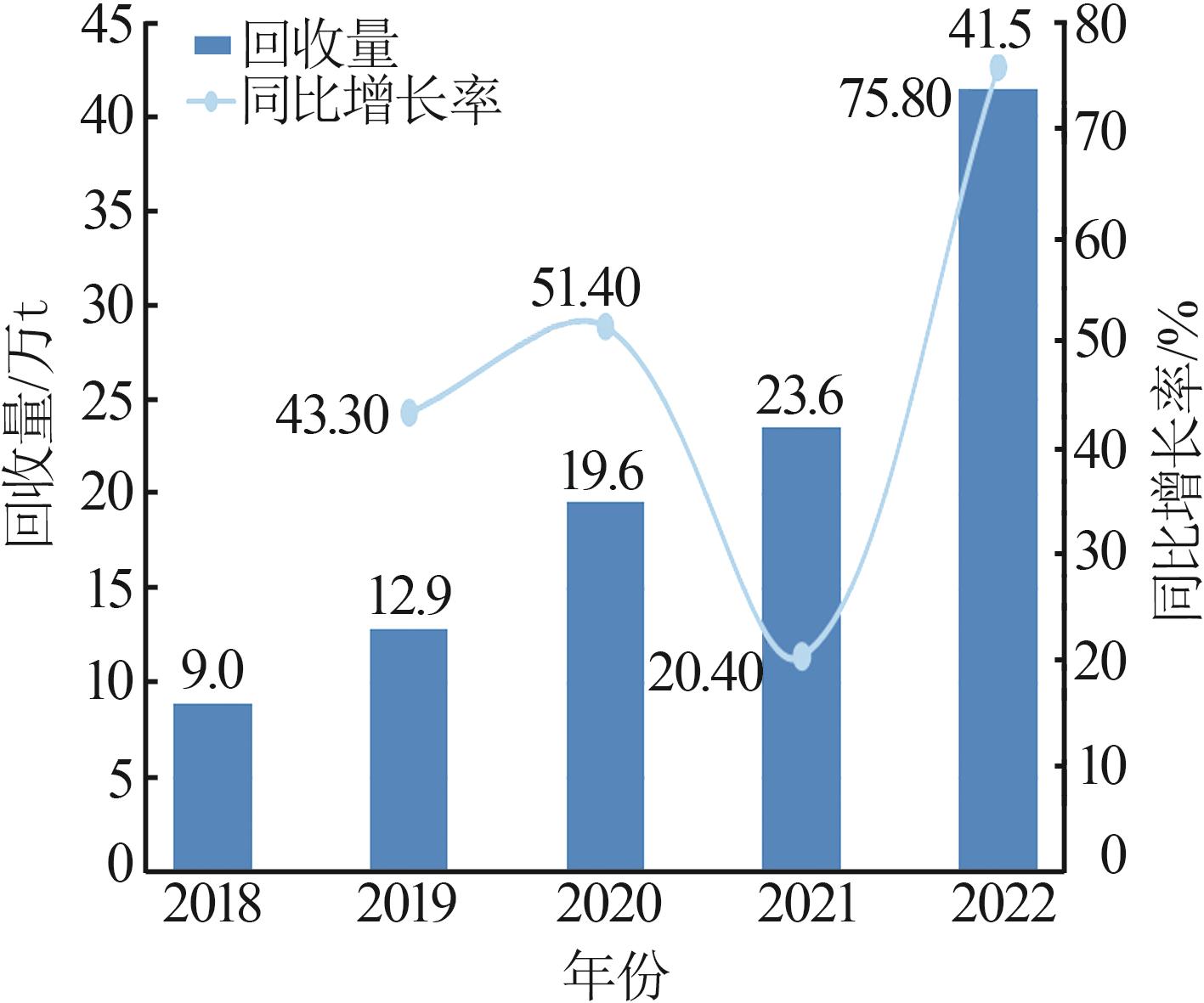

图3

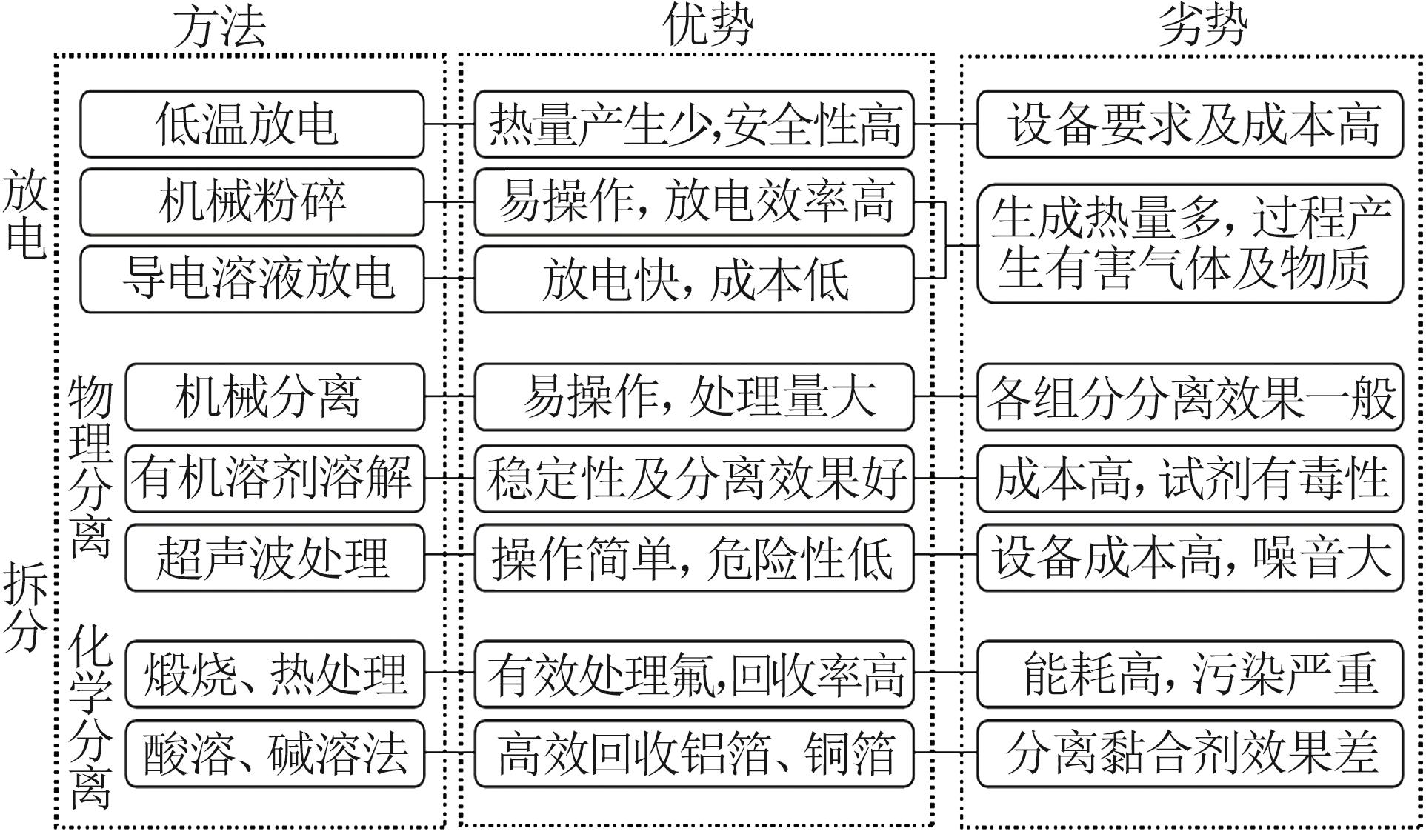

图4

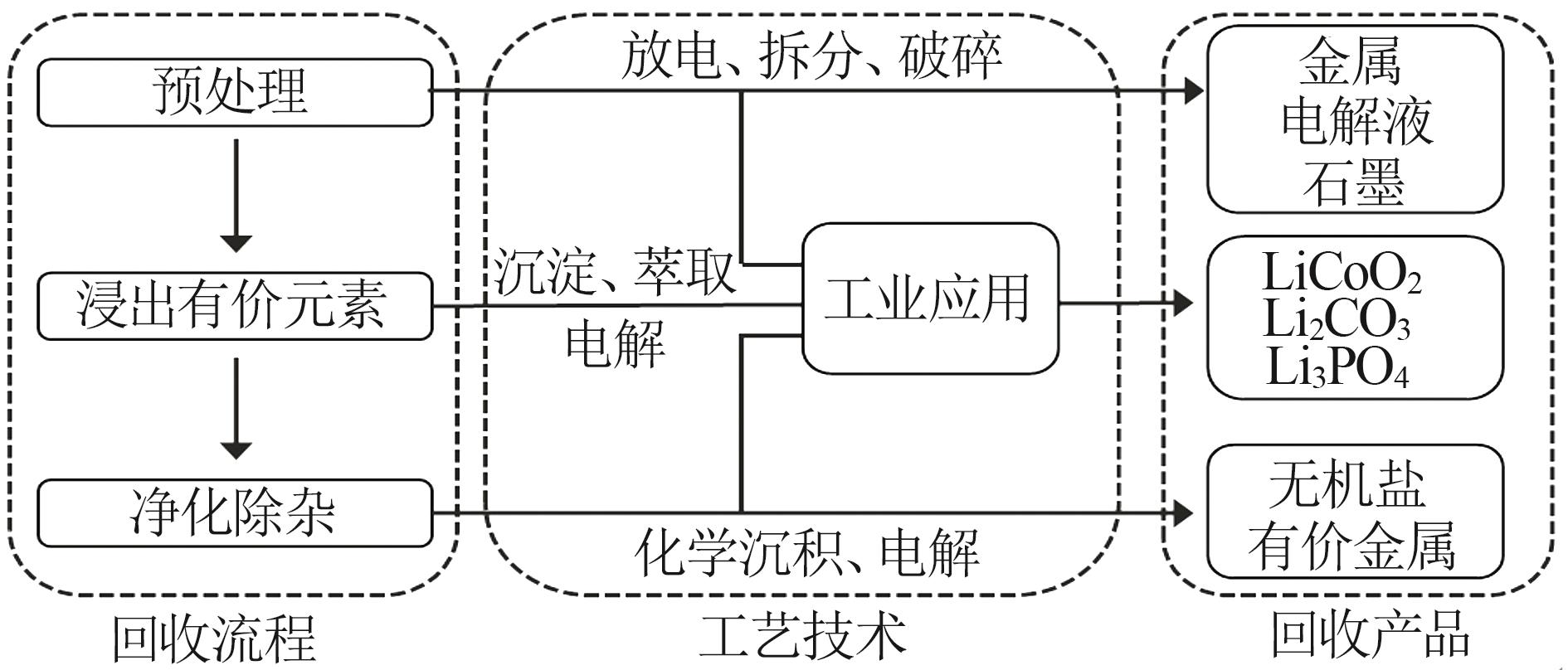

图5

表2

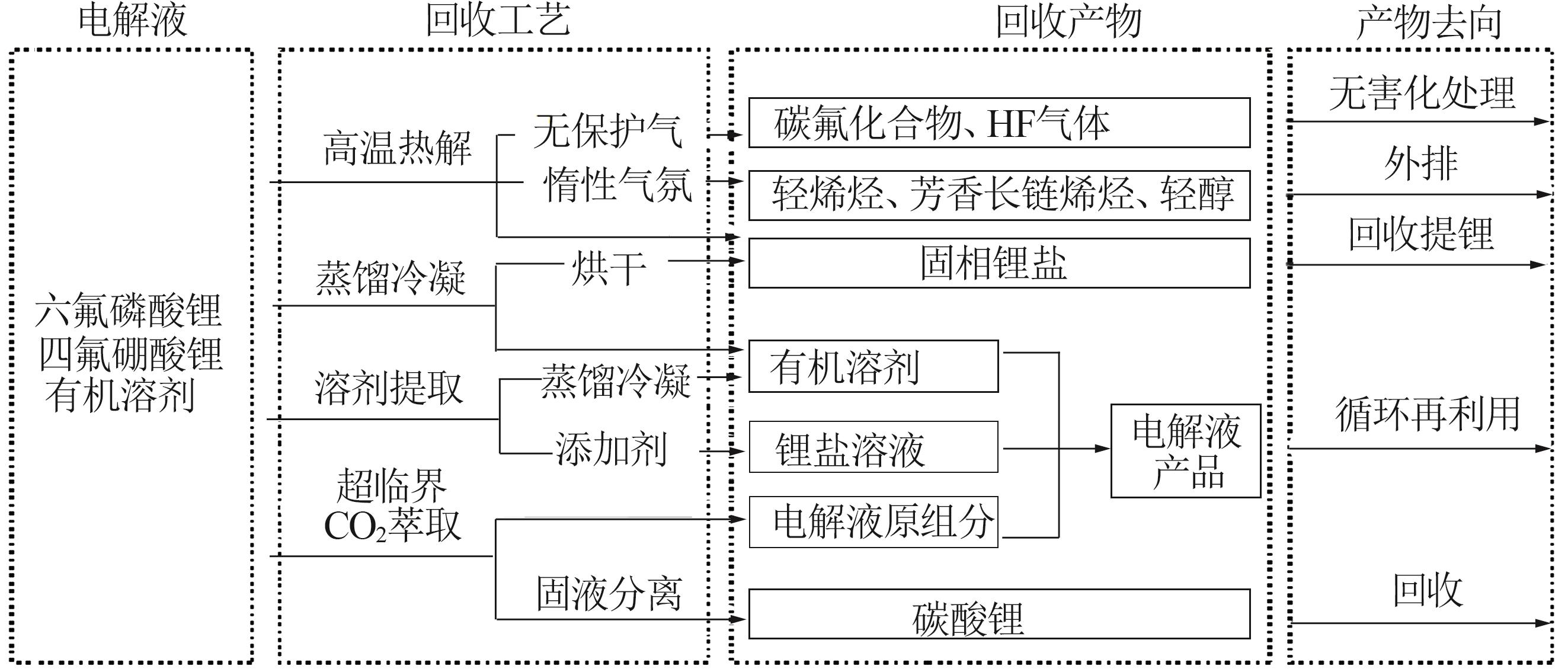

图6

参考文献 62
