电导率法快捷高效测定生石灰活性度

doi:10.19964/j.issn.1006-4990.2022-0674

摘要/Abstract

摘要：

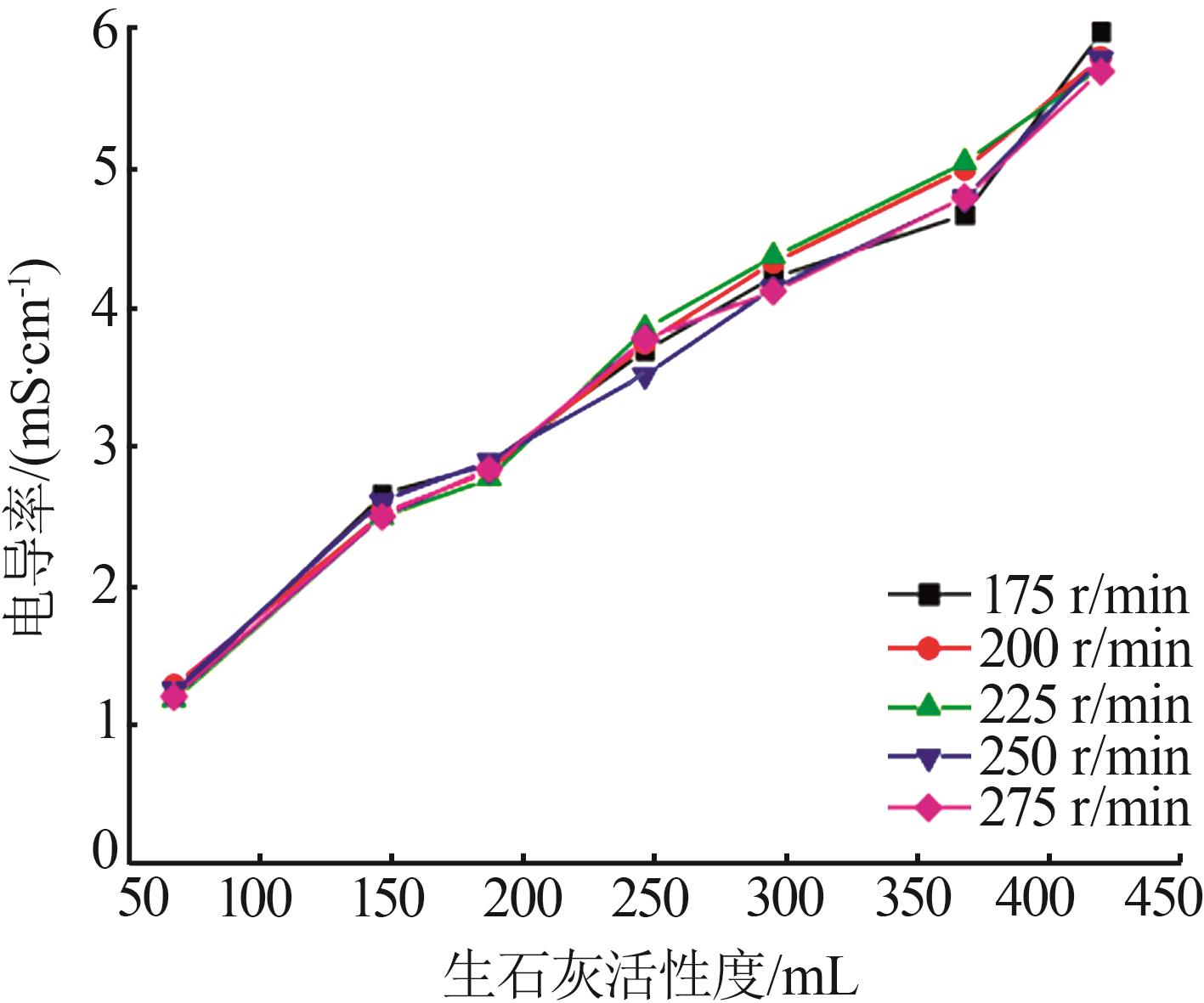

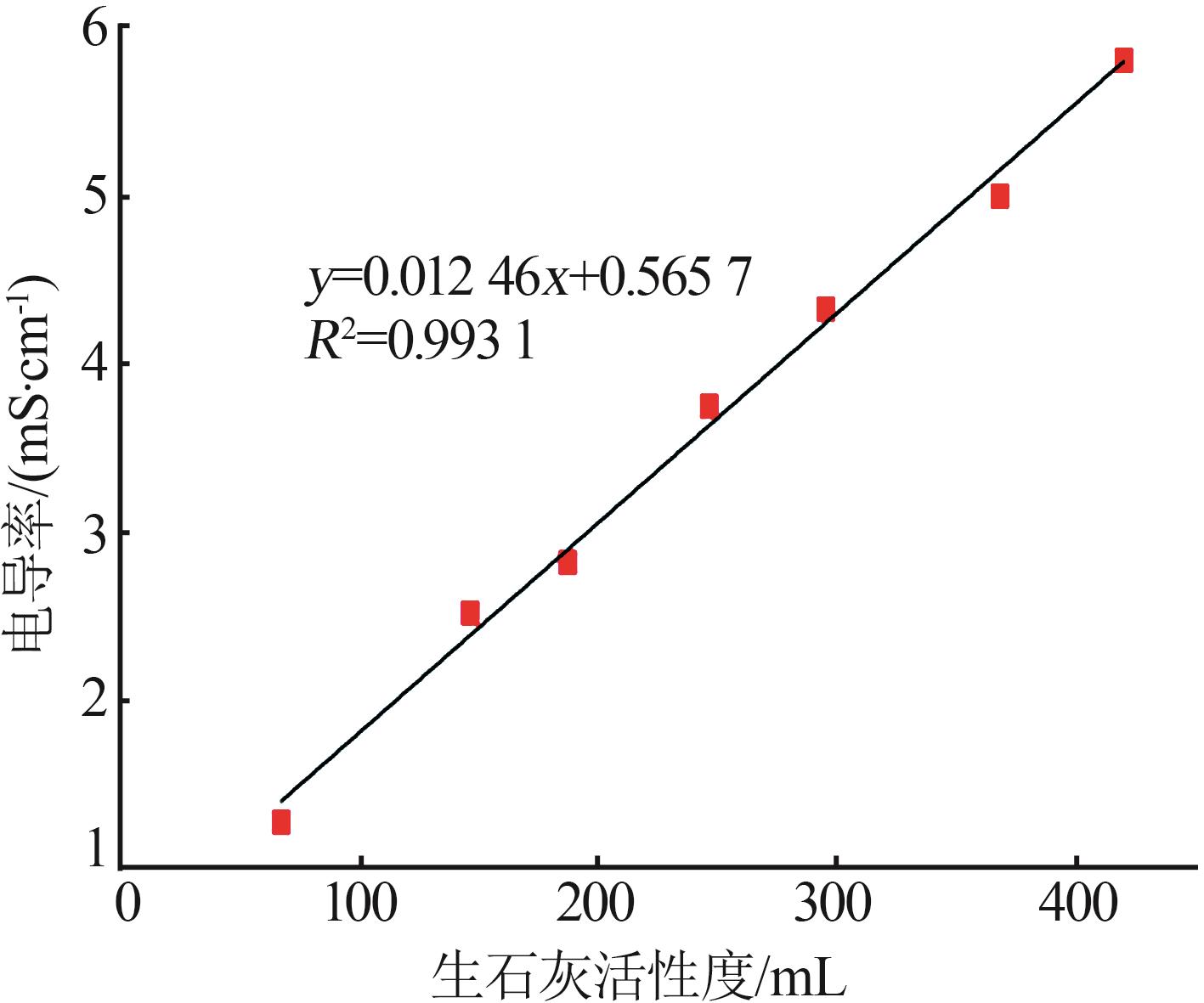

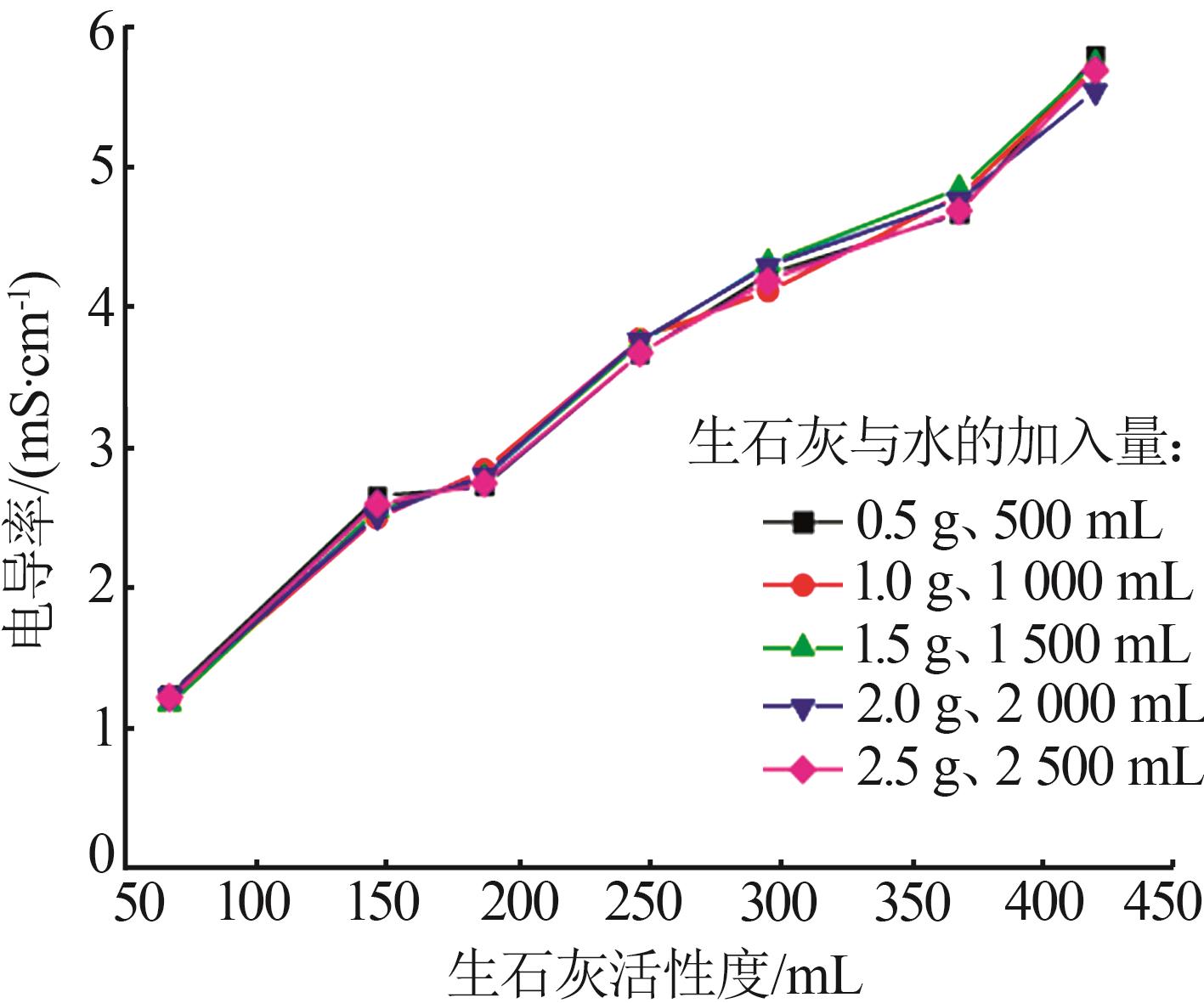

为了克服盐酸滴定法、温升速率法等测定生石灰活性度的方法试剂用量大、适用条件受限和操作复杂等缺点，提出一种试剂用量少、操作简便且适合不同活性度水平的生石灰活性度电导率测定方法。考察了搅拌时间、搅拌转速、溶液温度、生石灰与水的用量等因素对生石灰活性度与溶液电导率对应关系的影响，探究了生石灰活性度与电导率大小呈线性关系的最适宜条件。结果表明，生石灰活性度测定的最适宜条件为搅拌时间为12 min、溶液温度为25 ℃、搅拌转速为200 r/min、生石灰与去离子水的加入量分别为1 g、1 000 mL；生石灰活性度与溶液电导率之间的线性关系表达式为A=（σ-0.565 7）/0.012 46，拟合的线性相关系数R²=0.993 1，相较于现行标准YB/T 105—2014《冶金石灰物理检验方法》规定的盐酸滴定法，该方法具有节省时间、节约药品、降低能耗、操作简便等优点，与盐酸滴定法测定值的最大相对偏差为0.366%，精密度完全可靠，可用于工业推广。

关键词: 生石灰, 氧化钙, 电导率, 活性度

Abstract:

In order to overcome the shortcomings of the methods for determining the activity of quicklime by the titration method of hydrochloric acid and the temperature rise rate method，such as the large amount of reagents，restricted conditions and complicated operation，a method for the determination of the conductivity of quicklime activity with less reagents，simple operation and suitable for different activity levels was proposed.The effects of stirring time，stirring speed，solution temperature and the ratio of quicklime to water on the correspondence between the activity of quicklime and the conductivity of the solution were investigated，and the most suitable conditions for the linear relationship between the activity of quicklime and the conductivity were investigated.The results showed that the optimum conditions for the determination of the lime activity were：stirring time of 12 min，solution temperature of 25 ℃，stirring speed of 200 r/min，and the dosage of lime and water of 1 g，1 000 mL.The linear relationship between the lime activity and the solution conductivity was A=（σ-0.565 7）/0.012 46，and the fitted linear correlation coefficient was R²=0.993 1.Compared with the hydrochloric acid titration method specified in the current standard（YB/T 105—2014），this method had the advantages of saving time，drugs，energy consumption and easy operation.The maximum relative deviation between this method and hydrochloric acid titration method was 0.366%，the precision was completely reliable and could be used for industrial promotion.

Key words: lime, calcium oxide, conductivity, activity

中图分类号:

TQ132.32

陈奇, 廖丹葵, 张庆年, 严金生, 黄煜, 陈小鹏, 童张法. 电导率法快捷高效测定生石灰活性度[J]. 无机盐工业, 2023, 55(9): 114-120.

CHEN Qi, LIAO Dankui, ZHANG Qingnian, YAN Jinsheng, HUANG Yu, CHEN Xiaopeng, TONG Zhangfa. Fast and efficient determination of quicklime activity by conductivity method[J]. Inorganic Chemicals Industry, 2023, 55(9): 114-120.

图/表 11

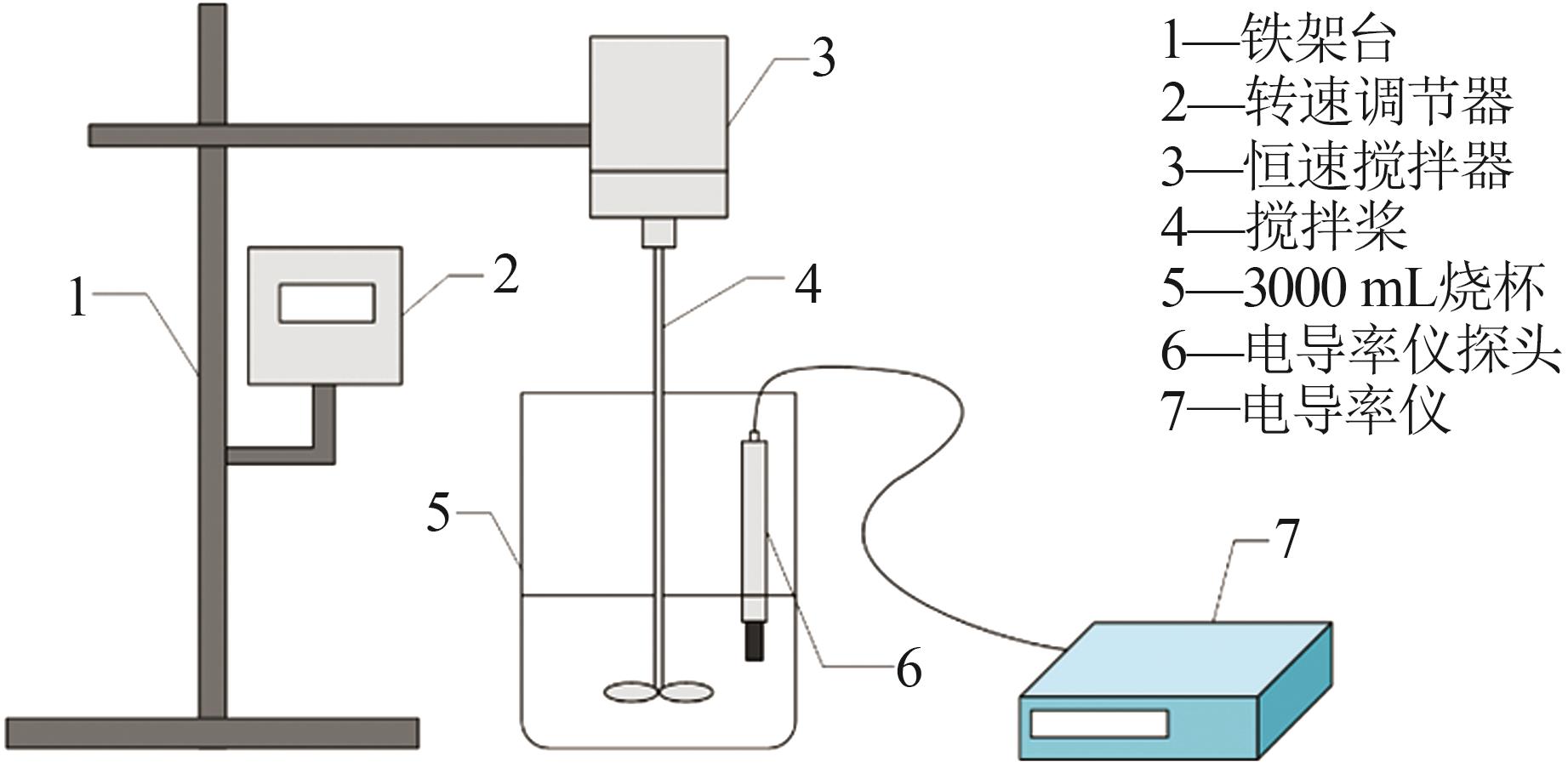

图1

图 2

表 1

图 3

表 2

表3

图4

图5

表4

图 6

表 5

参考文献 20

1	SAKR M， EL-SAWWAF M， AZZAM W，et al.Improvement of shear strength and compressibility of soft clay stabilized with lime columns［J］.Innovative Infrastructure Solutions，2021，6（3）：1-20.
2	ADIGOPULA V K， BOGI REDDY C， GARG A，et al.Laboratory investigation of modified subgrade clay soil mix with steel slag and lime using static and dynamic test approach［J］.International Journal of Geotechnical Engineering，2022，16（10）：1211-1220.
3	ZANIN M， LAMBERT H， DU PLESSIS C A.Lime use and functionality in sulphide mineral flotation：A review［J］.Minerals Engineering，2019，143：105922.
4	YAN Zhiming， LI Zushu， SANJEEV M，et al.Value in use of lime in BOF steelmaking process［J］.Ironmaking & Steelmaking，2022，49（1）：42-48.
5	HATA Y， ISHIHARA M， HIRUMA S，et al.Recent progress in the development of disinfectants from scallop shell-derived calcium oxide for clinical and daily use［J］.Biocontrol Science，2021，26（3）：129-135.
6	吴鹏辉.生石灰与熟石灰在生活垃圾焚烧发电厂的应用研究［J］.中国资源综合利用，2022，40（8）：61-63.
	WU Penghui.Application study of quicklime and slaked lime in domestic waste incineration power plant［J］.China Resources Comprehensive Utilization，2022，40（8）：61-63.
7	QASWAR M， LI Dongchu， HUANG Jing，et al.Interaction of liming and long-term fertilization increased crop yield and phosphorus use efficiency（PUE） through mediating exchangeable cations in acidic soil under wheat-maize cropping system［J］.Scientific Reports，2020，10：19828.
8	BANKOVIĆ-ILIĆ I B， MILADINOVIĆ M R， STAMENKOVIĆ O S，et al.Application of nano CaO-based catalysts in biodiesel synthesis［J］.Renewable and Sustainable Energy Reviews，2017，72：746-760.
9	CAO Mingli， MING Xing， HE Kaiyu，et al.Effect of macro-，micro -and nano-calcium carbonate on properties of cementitious composites：A review［J］.Materials，2019，12（5）：781.
10	MA Jianping， JI Junrong， YASEEN M，et al.A promising strategy for the large-scale preparation of spherical calcium carbonate by efficiently using carbon dioxide［J］.Journal of CO₂ Utilization，2022，63：102136.
11	YANG Aimei， HUANG Zhiqin， ZHU Yong，et al.Preparation of nano-sized calcium carbonate in solution mixing process［J］.Journal of Crystal Growth，2021，571：126247.
12	王耀宣，袁爱群，周泽广，等.球霰石型纳米碳酸钙椭球形颗粒的合成［J］.无机盐工业，2020，52（1）：54-58.
	WANG Yaoxuan， YUAN Aiqun， ZHOU Zeguang，et al.Prepration of vaterite nano-sized CaCO₃ with elipse ball-like［J］.Inorganic Chemicals Industry，2020，52（1）：54-58.
13	常越凡，张慧捷，王珊珊，等.不同粒度纳米碳酸钙的可控制备［J］.无机盐工业，2020，52（12）：29-33.
	CHANG Yuefan， ZHANG Huijie， WANG Shanshan，et al.Controllable preparation of nano-calcium carbonate with different particle sizes［J］.Inorganic Chemicals Industry，2020，52（12）：29-33.
14	颜鑫，卢云峰.轻质系列碳酸钙关键技术［M］.北京：化学工业出版社，2016：42-44.
15	郭汉杰.活性石灰生产理论与工艺［M］.北京：化学工业出版社，2014：188-220.
16	王玉龙，郭临军.石灰活性度酸碱滴定测定法的优化［J］.耐火与石灰，2010，35（6）：13-14.
	WANG Yulong， GUO Linjun.Optimization of acid-base nitration measuring method for lime reactivity［J］.Refractories & Lime，2010，35（6）：13-14.
17	中华人民共和国工业和信息化部.冶金石灰物理检验方法：YB/T 105—2014［S］.北京：冶金工业出版社，2014.
18	郝素菊，张玉柱，蒋武锋，等.温升速率法测定高活性石灰的活性度［J］.冶金分析，2008，28（8）：19-22.
	HAO Suju， ZHANG Yuzhu， JIANG Wufeng，et al.Temperature rising rate method for measurement of activity of high active li-me［J］.Metallurgical Analysis，2008，28（8）：19-22.
19	张宇，祁晓玉，冯梦瑶，等.电导率调控介孔二氧化硅增透膜透过性能的研究［J］.无机盐工业，2022，54（8）：80-84.
	ZHANG Yu， QI Xiaoyu， FENG Mengyao，et al.Study on permeability of mesoporous silica antireflective film regulated by conductivity［J］.Inorganic Chemicals Industry，2022，54（8）：80-84.
20	YANG Lietai， PABALAN R T， JUCKETT M R.Deliquescence relative humidity measurements using an electrical conductivity method［J］.Journal of Solution Chemistry，2006，35（4）：583-604.

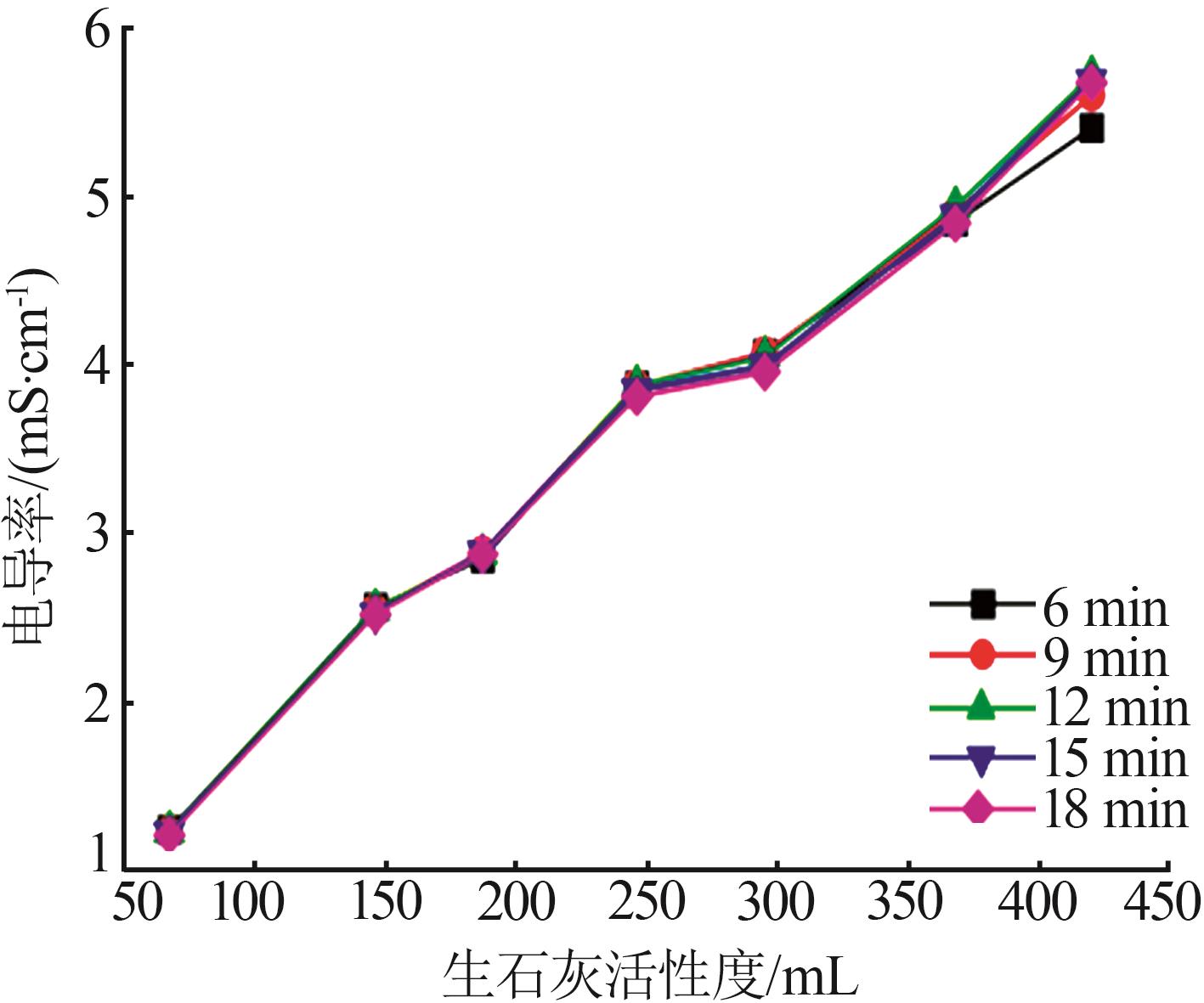

搅拌时间/min	R²	搅拌时间/min	R²
6	0.977 7	15	0.983 3
9	0.982 8	18	0.982 3
12	0.984 0

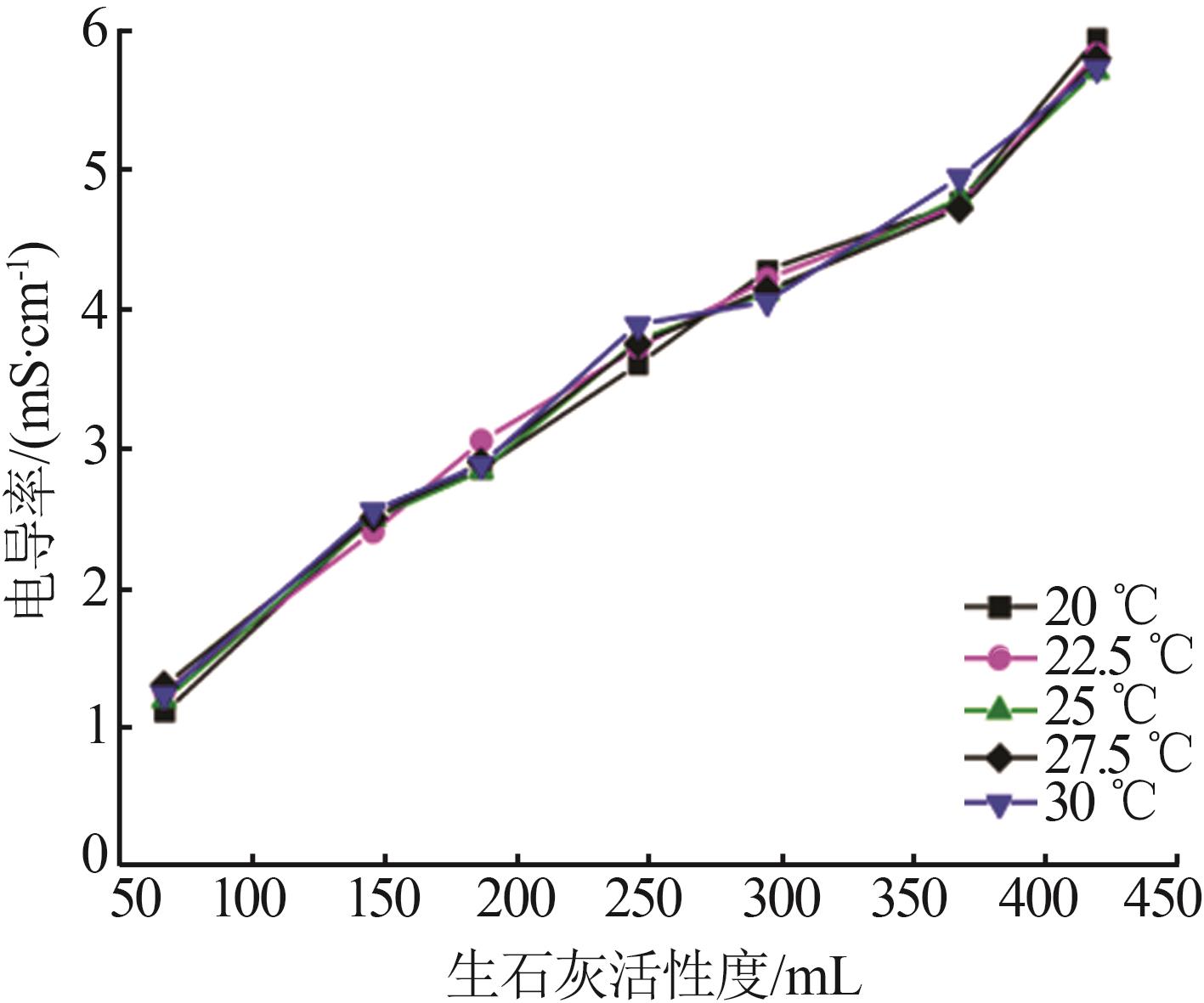

溶液温度/℃	R²	溶液温度/℃	R²
20.0	0.981 5	27.5	0.983 0
22.5	0.982 8	30	0.984 0
25.0	0.985 4

活性度 A_exp./mL	电导率σ/（mS·cm^-1）							式（1）计算值 A_cal_. /mL	绝对偏差/mL	相对偏差/%
活性度 A_exp./mL	1	2	3	4	5	6	平均值	式（1）计算值 A_cal_. /mL	绝对偏差/mL	相对偏差/%
219.0	3.23	3.34	3.28	3.27	3.33	3.30	3.292	218.8	0.2	0.091 3
327.9	4.64	4.65	4.67	4.69	4.47	4.70	4.637	326.7	1.2	0.366 0
403.6	5.61	5.71	5.52	5.50	5.49	5.65	5.580	402.4	1.2	0.297 5

[1]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[2]	董明哲, 李可昕, 叶秀深, 马珍, 李生廷, 李权, 吴志坚. 氯化镁熔盐水合物的电化学性质研究[J]. 无机盐工业, 2024, 56(2): 51-56.
[3]	王杰, 赵旭波, 汤勇, 覃玲意, 陈小鹏, 廖丹葵, 童张法, 王琳琳. 生石灰湿法消化制备高比表面积氢氧化钙及结构表征[J]. 无机盐工业, 2024, 56(12): 104-112.
[4]	许希军, 林见烽, 罗雄伟, 赵经纬, 霍延平. NASICON型Na₁₊_x Zr₂Si _x P_3-_x O₁₂固态电解质及其钠金属电池研究进展[J]. 无机盐工业, 2024, 56(11): 1-14.
[5]	秦野, 刘畅, 韩松, 王硕. 水系锌锰电池电解液的电导性质研究[J]. 无机盐工业, 2024, 56(11): 132-138.
[6]	李强, 由晓敏, 佘雪峰, 姜泽毅, 薛庆国, 王静松. 焙烧温度与碳结构对钙碳球团抗压强度的影响[J]. 无机盐工业, 2023, 55(9): 43-49.
[7]	康乐, 景茂祥, 李东红, 扈鑫雨, 贾春燕. 铝酸锂纳米棒改性固态电解质的制备及电化学性能研究[J]. 无机盐工业, 2023, 55(8): 65-70.
[8]	姚勇, 黎石竹, 郑东晨, 曾庭华, 吴志超, 于驰, 刘法谦. 新型低碳排放脱硫剂纳米氢氧化钙的制备、评价及应用研究[J]. 无机盐工业, 2023, 55(4): 38-44.
[9]	熊爽, 严金生, 周洲, 周保弟, 陈小鹏, 童张法. 生石灰消化反应条件对氢氧化钙特性影响[J]. 无机盐工业, 2023, 55(12): 50-58.
[10]	杜光钢, 何童, 徐泽辉, 刘磊. 静爆剂中氧化钙在不同煅烧条件下的性能研究[J]. 无机盐工业, 2023, 55(10): 35-41.
[11]	刘越, 郑强, 邢佳斌, 邢润, 马亚丽, 贾松岩, 李雪. 石灰石干法制备高性能氢氧化钙的工艺及应用研究[J]. 无机盐工业, 2023, 55(10): 42-49.
[12]	陈晓庆, 周建安, 王怡, 韩娟, 王宝, 裴培炎. 转炉高温烟气中石灰石粉的分解特性研究[J]. 无机盐工业, 2023, 55(10): 70-77.
[13]	张宇,祁晓玉,冯梦瑶,孙楠楠,赵翠莲. 电导率调控介孔二氧化硅增透膜透过性能的研究[J]. 无机盐工业, 2022, 54(8): 80-84.
[14]	刘亚雄. 亚微米立方体碳酸钙的制备及应用[J]. 无机盐工业, 2022, 54(7): 98-104.
[15]	东鹏,周英杰,侯敏杰,杨冬荣,戴永年,梁风. 钠离子电池正极材料Na3V2（PO4）3研究进展[J]. 无机盐工业, 2022, 54(5): 1-10.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
