退役锂离子电池电解液资源化回收技术进展与展望

doi:10.19964/j.issn.1006-4990.2023-0539

摘要/Abstract

摘要：

锂离子电池因其出色的性能成为目前应用最多和最广的电池产品，2022年中国锂电池出货量高达750 GW·h且保持继续增长趋势。锂离子电池使用量的爆发式增长引起了人们对于退役锂离子电池对环境影响和资源化利用的高度关注。锂离子电池电解液是锂离子电池的关键组分，主要由高价值的锂盐电解质和有机溶剂组成，而退役锂离子电池电解液回收技术依然处于开发阶段，尚无工业化应用。为了应对锂离子电池的退役潮，研究绿色高效的回收技术以安全环保的方式实现对电解液的资源化回收具有重要的现实意义。全面总结了目前锂离子电池电解液回收的各类技术，从原理、环境影响、效率、工业化前景角度对各类技术进行了剖析，基于回收原理将目前的技术分为直接回收法和转化回收法。此外，提出了未来的研究方向和发展挑战。

关键词: 退役锂离子电池, 电解液, 资源化, 锂盐电解质, 有机溶剂

Abstract:

As state⁃of⁃the⁃art batteries，lithium⁃ion batteries（LIBs） have become the most widely used batteries.China's LIBs shipments amounted to as much as 750 GW·h in 2022 and keep on a continuous growth trend.The growing use of LIBs has triggered great concern about the environmental impact and resource utilization of spent LIBs.Lithium⁃ion battery electrolyte is a key component of lithium⁃ion batteries，mainly composed of high⁃value lithium salt electrolyte and organic solvents，while the electrolyte recycling technology for decommissioned lithium⁃ion batteries is still in the developmental stage，and there is no industrialized application yet.In order to cope with the dramatic increase of decommissioned LIBs，it is of great practical significance to study green and efficient recycling technologies to realize the resource recovery of electrolyte in a safe and environmentally friendly way.Various types of technologies on lithium⁃ion battery electrolyte recycling were comprehensively overviewed and analyzed from the perspectives of principle，environmental impact，efficiency，and industrialization prospect.And the current technologies were divided into direct recycling and conversion recycling based on the recycling principle.In addition，future research directions and challenges were proposed.

Key words: decommissioned lithium?ion batteries, electrolyte, resource utilization, lithium salt electrolyte, organic solvent

中图分类号:

TQ131.11

朱宗将, 王刚, 魏元峰, 唐艳红, 角田诚, 刘承斌. 退役锂离子电池电解液资源化回收技术进展与展望[J]. 无机盐工业, 2024, 56(7): 11-17.

ZHU Zongjiang, WANG Gang, WEI Yuanfeng, TANG Yanhong, KAKUTA Cheng, LIU Chengbin. Research progress and prospect of resourceful recycling technology of electrolyte from decommissioned lithium⁃ion battery[J]. Inorganic Chemicals Industry, 2024, 56(7): 11-17.

图/表 7

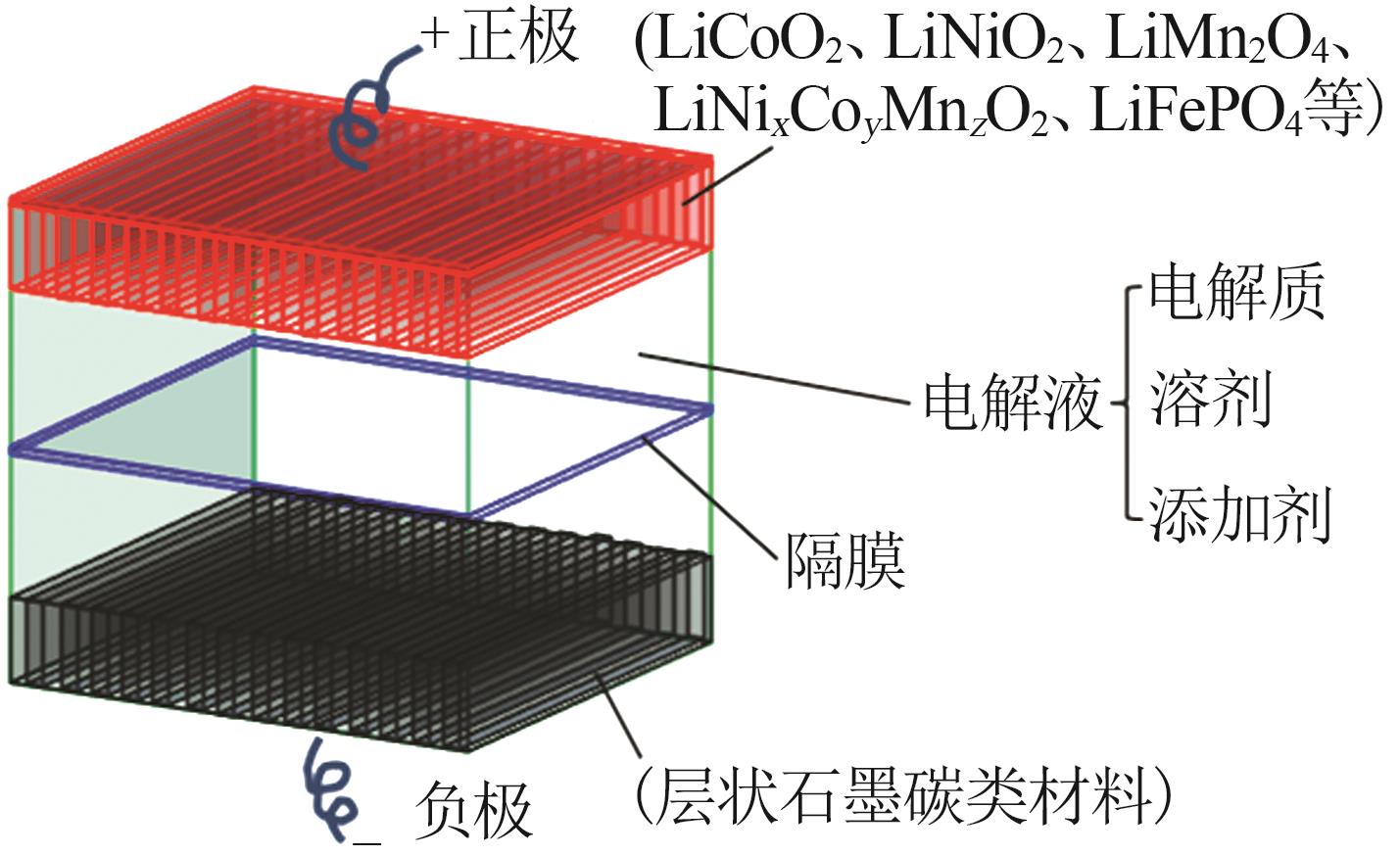

图1

表1

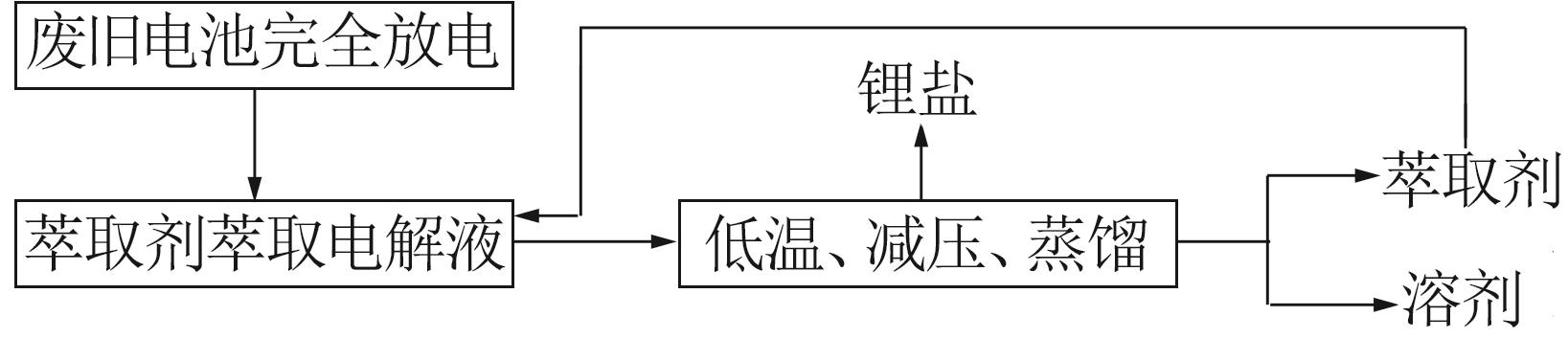

图2

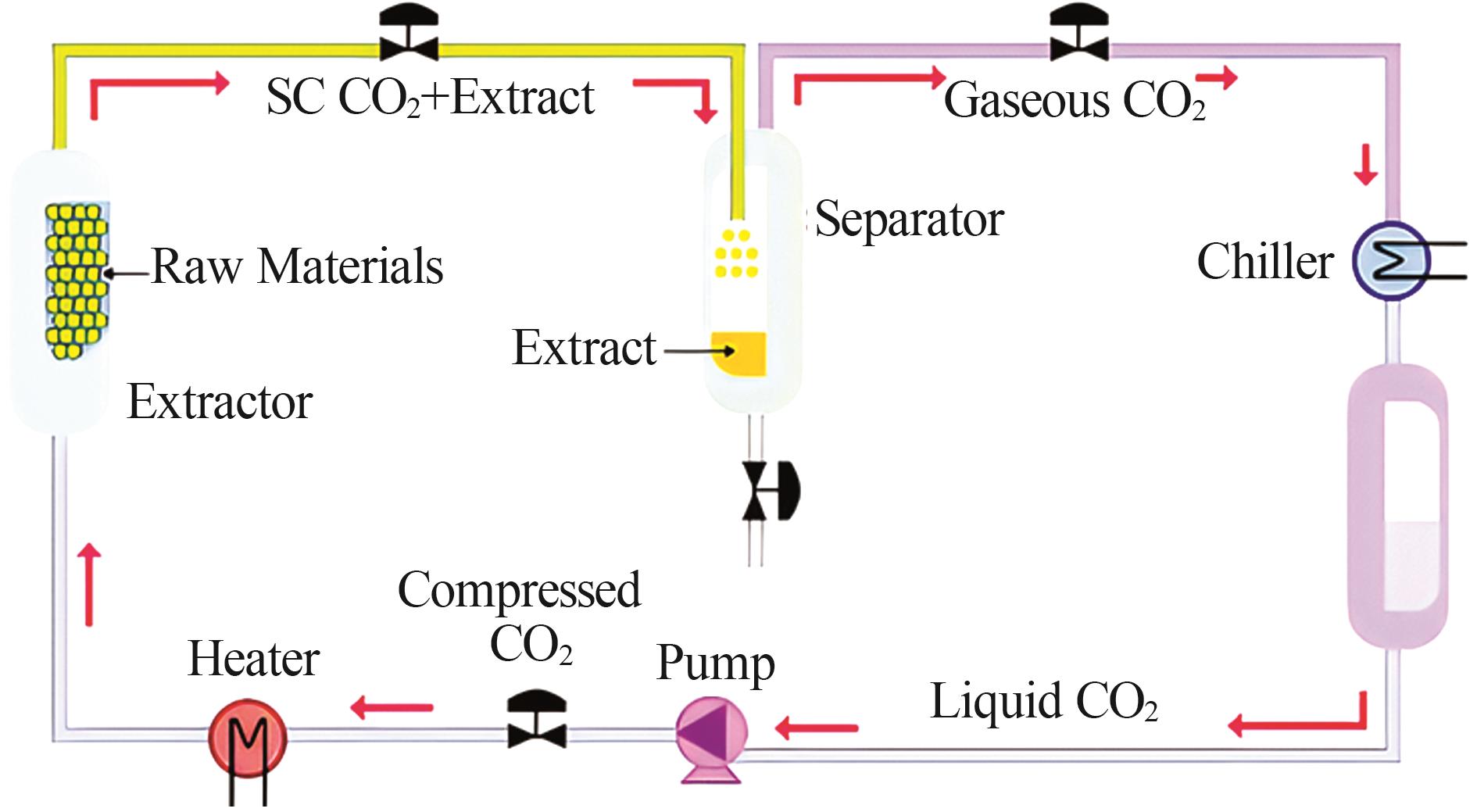

图3

表2

图4

表3

参考文献 41

1	KIM U H， LEE S B， RYU J H，et al.Optimization of Ni-rich Li［Ni₀._92–_xCo_0.04Mn_0.04Al_x］O2 cathodes for high energy density lithi⁃umion batteries［J］.Journal of Power Sources，2023，564：232850.
2	XIE Xinfu， FAN Wenwen， ZHANG Jialiang，et al.Regeneration of graphite anode from spent lithium iron phosphate batteries：Microstructure and morphology evolution at different thermal⁃repair temperature［J］.Powder Technology，2023，430：118998.
3	YANG Yue， OKONKWO E G， HUANG Guoyong，et al.On the sustainability of lithium ion battery industry：A review and perspecti⁃ve［J］.Energy Storage Materials，2021，36：186-212.
4	NIU Bo， XU Zhenming， XIAO Jiefeng，et al.Recycling hazardous and valuable electrolyte in spent lithium⁃ion batteries：Urgency，progress，challenge，and viable approach［J］.Chemical Reviews，2023，123（13）：8718-8735.
5	TIKEKAR M D， CHOUDHURY S， TU Zhengyuan，et al.Design principles for electrolytes and interfaces for stable lithium⁃metal batteries［J］.Nature Energy，2016，1（9）：16114.
6	NOWAK S， WINTER M.Review：Chemical analysis for a better understanding of aging and degradation mechanisms of non⁃aqueous electrolytes for lithium ion batteries：Method development，application and lessons learned［J］.Journal of the Electrochemical Society，2015，162（14）：A2500-A2508.
7	PUSHPARAJ R I， KUMAR A R， XU Guang.Enhancing safety in lithium⁃ion batteries with additive⁃based liquid electrolytes：A critical review［J］.Journal of Energy Storage，2023，72：108493.
8	HENSCHEL J， HORSTHEMKE F， STENZEL Y P，et al.Lithium ion battery electrolyte degradation of field⁃tested electric vehicle battery cells：A comprehensive analytical study［J］.Journal of Po⁃ wer Sources，2020，447：227370.
9	KRAFT V， WEBER W， STREIPERT B，et al.Qualitative and quantitative investigation of organophosphates in an electrochemically and thermally treated lithium hexafluorophosphate⁃based lithium ion battery electrolyte by a developed liquid chromatography⁃tandem quadrupole mass spectrometry method［J］.RSC Advances，2016，6（1）：8-17.
10	张群斌，董陶，李晶晶，等.废旧电池电解液回收及高值化利用研发进展［J］.储能科学与技术，2022，11（9）：2798-2810.
	ZHANG Qunbin， DONG Tao， LI Jingjing，et al.Research progress on the recovery and high⁃value utilization of spent electrolyte from lithium⁃ion batteries［J］.Energy Storage Science and Technology，2022，11（9）：2798-2810.
11	ZACHMANN N， PETRANIKOVA M， EBIN B.Electrolyte recovery from spent lithium⁃ion batteries using a low temperature thermal treatment process［J］.Journal of Industrial and Engineering Chemistry，2023，118：351-361.
12	赖延清，张治安，闫霄林，等.一种废旧锂离子电池电解液回收方法：中国，106684487A［P］.2017-05-17.
13	ZHONG Xuehu， LIU Wei， HAN Junwei，et al.Pyrolysis and physical separation for the recovery of spent LiFePO₄ batteries［J］.Waste Management，2019，89：83-93.
14	王翼，张连盼，李影，等.一种锂离子电池废电解液综合回收再生方法：中国，114039116A［P］.2022-02-11.
15	杨越，徐睿，孙伟，等.一种废旧锂离子电池电解液回收再利用方法：中国，113314776A［P］.2021-08-27.
16	周文斌，陈龙，石秋成，等.一种回收废旧锂离子失效电池及电解液的方法：中国，112670613A［P］.2021-04-16.
17	代辉.一种废锂离子电池电解液的回收处理方法：中国，110176646A［P］.2019-08-27.
18	陈嵩，阮丁山，周游，等.蒸发-冷凝法回收锂离子电池电解液［J］.电池，2022，52（1）：114-117.
	CHEN Song， RUAN Dingshan， ZHOU You，et al.Recovering electrolyte from Li-ion battery by evaporation⁃condensation met⁃hod［J］.Battery Bimonthly，2022，52（1）：114-117.
19	童东革，赖琼钰，吉晓洋.废旧锂离子电池正极材料钴酸锂的回收［J］.化工学报，2005，56（10）：1967-1970.
	TONG Dongge， LAI Qiongyu， JI Xiaoyang.Recycling of LiCoO₂ cathode materials from spent lithium ion batteries［J］.Journal of Chemical Industry and Engineering（China），2005，56（10）：1967-1970.
20	吕小三，雷立旭，余小文，等.一种废旧锂离子电池成分分离的方法［J］.电池，2007，37（1）：79-80.
	LU Xiaosan， LEI Lixu， YU Xiaowen，et al.A separate method for components of spent Li-ion battery［J］.Battery Bimonthly，2007，37（1）：79-80.
21	万艳鹏，赖辛宇，肖晓华，等.一种废旧动力锂离子电池中电解液的回收方法：中国，107634281A［P］.2018-01-26.
22	胡家佳，王晨旭，曹利娜.一种废旧锂离子电池中六氟磷酸锂回收方法：中国，106025420A［P］.2016-10-12.
23	赵云，亢玉琼，李宝华，等.一种锂离子电池废旧电解液的回收方法：中国，114759286A［P］.2022-07-15.
24	邱昭政，易先文，梁庆生，等.一种废旧锂离子电池电解液回收工艺：中国，108281729A［P］.2018-07-13.
25	张海涛，邢春贤，张锁江.一种绿色废旧锂离子电池电解液回收系统及方法：中国，110289457A［P］.2019-09-27.
26	GRÜTZKE M， MÖNNIGHOFF X， HORSTHEMKE F，et al.Extraction of lithium⁃ion battery electrolytes with liquid and supercritical carbon dioxide and additional solvents［J］.RSC Advan⁃ ces，2015，5（54）：43209-43217.
27	LIU Yuanlong， MU Deying， LI Ruhong，et al.Purification and characterization of reclaimed electrolytes from spent lithium⁃ion batteries［J］.The Journal of Physical Chemistry C，2017，121（8）：4181-4187.
28	刘元龙.碳酸酯基锂离子电池电解液超临界CO₂回收及再利用研究［D］.哈尔滨：哈尔滨工业大学，2017.
	LIU Yuanlong.Research on recycling and reusing of carbonate based electrolyte for lithium ion batteries by supercritical CO₂ ［D］.Harbin：Harbin Institute of Technology，2017.
29	李爱霞，张学梅，余海军，等.锂离子电池的电解液的回收处理方法：中国，115332663A［P］.2022-11-11.
30	刘权坤，陈艳丽，滑晨，等.一种废旧锂离子电池电解液回收再利用的方法：中国，110620276A［P］.2019-12-27.
31	刘会权，张紫岩.一种废旧锂离子电池电解液的回收方法：中国，114243145A［P］.2022-03-25.
32	张俊喜，刘蔚，王昆仑.一种废旧电池电解液回收利用方法：中国，109193062A［P］.2019-01-11.
33	陈亚，曹利涛，关杰豪，等.一种从锂离子电池废电解液中回收锂的方法：中国，108155434A［P］.2018-06-12.
34	堀尾博英.一种六氟磷酸锂废液回收方法：中国，112456519A［P］.2021-03-09.
35	HE Kai， ZHANG Zhiyuan， ALAI Lagu，et al.A green process for exfoliating electrode materials and simultaneously extracting electrolyte from spent lithium⁃ion batteries［J］.Journal of Hazardous Materials，2019，375：43-51.
36	吴宇鹏，魏文添，刘雅婷，等.一种废旧锂离子电池电解液回收方法及装置：中国，114914570A［P］.2022-08-16.
37	刘雅婷，魏文添，林海强，等.一种废旧锂离子电池电解液回收方法：中国，115207506A［P］.2022-10-18.
38	刘雅婷，魏文添，林海强，等.一种废旧锂离子电池电解液回收方法：中国，116780013A［P］.2023-09-19.
39	祝宏帅，李刚，陈郑阳，等.废旧锂离子电池电解液的回收方法：中国，108631017A［P］.2018-10-09.
40	余海军，王涛，李爱霞，等.废旧锂离子电池水下破碎回收电解液的方法：中国，115332659A［P］.2022-11-11.
41	张锁江，张鹏飞，徐松，等.一种废旧锂离子电池电解液全回收方法：中国，110203949A［P］.2019-09-06.

实验条件	夹带剂	电解液萃取率/%
使用液体CO₂静态平衡30 min→CO₂流体+0.5 mL/min的夹带剂萃取2 min→静态平衡5 min→将步骤2和3重复15次→CO₂流体萃取20 min^［26］	ACN与PC体积比为3∶1的混合液	89.1±3.4
压力15 MPa，温度40 ℃，静态萃取10 min→2.0 L/min恒定流速动态萃取20 min^［27］	—	85
压力23 MPa，温度40 ℃，萃取时间45 min^［28］	低级醇类和环状碳酸酯类	85.1（无夹带剂）
压力23 MPa，温度40 ℃，静态萃取20 min→动态萃取55 min，夹带剂用量8%^［29］	环状碳酸酯类与DMF质量比为4∶1	96.24
压力（24±1） MPa，温度（40±4） ℃，萃取50 min，夹带剂用量10%^［30］	丙酮	84.56
压力20 MPa，温度50 ℃，超声15 min→静态萃取20 min→5 L/min流量动态循环萃取30 min^［31］	以超声代替夹带剂	82

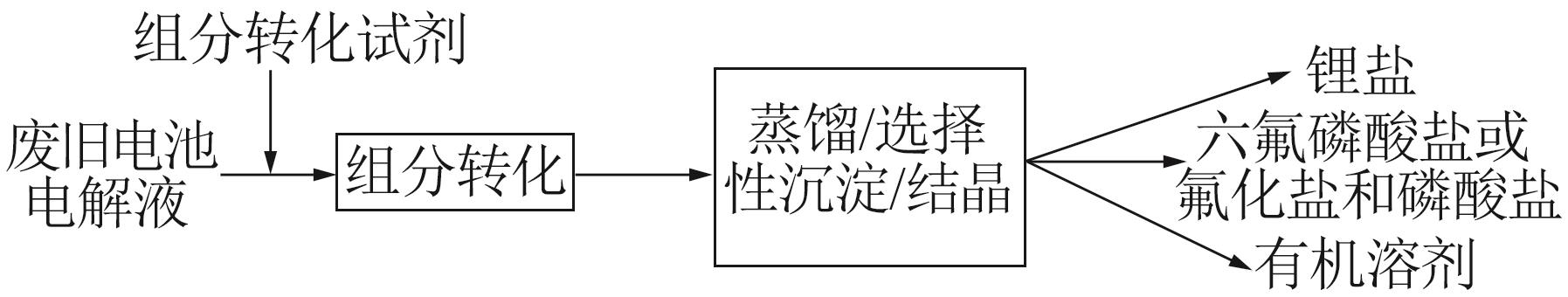

转化试剂（原理：LiPF₆+M⁺→MPF₆+Li⁺；M为K⁺、Na⁺、NH₄⁺等）	产物
氢氧化钾乙醇溶液、氯化钠饱和甲醇溶液、氯化铵饱和乙醇溶液或醋酸钾饱和乙醇溶液等^［32］	六氟磷酸钾、六氟磷酸钠或六氟磷酸铵与其对应的氢氧化锂、氯化锂或醋酸锂等
含大半径阳离子的卤化物水溶液（KCl和NH₄Cl等）^［33］	微溶或难溶的六氟磷酸盐，锂盐通过加碳酸盐反应转变为碳酸锂沉淀
双三氟甲磺酰亚胺钾^［34］	六氟磷酸钾和双三氟甲磺酰亚胺锂
含钠盐的水性剥离萃取剂^［35］	NaPF₆和锂盐
可溶性碳酸钾、碳酸钠、碳酸铵溶液或磷酸钾、磷酸钠、磷酸铵溶液^［37］	碳酸锂或磷酸锂沉淀和对应的六氟磷酸钾、六氟磷酸钠或六氟磷酸铵
