基于硫电极设计实现贫电解液锂硫电池的最新研究进展

doi:10.19964/j.issn.1006-4990.2024-0329

无机盐工业 ›› 2025, Vol. 57 ›› Issue (2): 1-13.doi: 10.19964/j.issn.1006-4990.2024-0329

• 综述与专论 • 下一篇

基于硫电极设计实现贫电解液锂硫电池的最新研究进展

陈雪¹^,²^,³(), 蒋光辉¹^,²^,³, 欧阳全胜¹^,²^,³(), 邵姣婧³^,⁴()

^1.贵州轻工职业技术学院先进电池与材料工程研究中心，贵州贵阳 561113
^2.废旧动力电池梯次利用及资源化省级协同创新中心，贵州贵阳 561113
^3.贵州省普通高等学校石墨烯材料工程研究中心，贵州贵阳 561113
^4.贵州大学材料与冶金学院，贵州贵阳 561113

收稿日期:2024-06-11 出版日期:2025-02-10 发布日期:2024-07-22
通讯作者: 欧阳全胜（1968— ），男，博士，教授，主要研究方向为锂离子电池梯次利用与回收；E-mail：qsouyang@163.com。
邵姣婧（1988— ），女，博士，教授，主要研究方向为锂电池用关键材料设计制备及应用研究；E-mail：shaojiao_jing@163.com。
作者简介:陈雪（1993— ），女，博士，讲师，研究方向为锂硫电池电解液设计与应用；E-mail：1548582799@qq.com。
基金资助:
贵州轻工职业技术学院自然科学研究项目(24QYGCC02);贵州省科学技术基金资助项目(黔科合基础-ZK［2024］一般608);贵州省科学技术基金资助项目(黔科合基础-［2018］1086);贵州省科学技术基金资助项目(黔科合平台人才-CXTD［2023］016)

Recent research progress of lithium sulfur batteries under lean electrolyte based on sulfur electrode design

CHEN Xue¹^,²^,³(), JIANG Guanghui¹^,²^,³, OUYANG Quansheng¹^,²^,³(), SHAO Jiaojing³^,⁴()

^1.Advanced Batteries and Materials Engineering Research Center，Guizhou Light Industry Technical College，Guiyang 561113，China
^2.Provincial Collaborative Innovation Center of Used Power Batteries Recycling，Guiyang 561113，China
^3.Graphene Materials Engineering Research Center of Guizhou Colleges and Universities，Guiyang 56113，China
^4.School of Materials and Metallurgy，Guizhou University，Guiyang 56113，China

Received:2024-06-11 Published:2025-02-10 Online:2024-07-22

摘要/Abstract

摘要：

锂硫电池因其高的理论能量密度而受到广泛关注，被认为是极具潜力的下一代储能装置。虽然在过去的十几年里其电性能已显著提升，但目前大多数测试时仍然使用过量的电解液。高电解液用量不仅会增加电池的制作成本，还会降低其实际能量密度，不利于商业化应用。因此，开发兼具贫电解液用量和优异电化学性能特性的锂硫电池尤为关键。基于此，概述了锂硫电池在贫电解液条件下的困境，且详细讨论了基于硫电极设计以减少电解液用量的途径：1）优化电极孔隙率和离子传导，以降低锂离子的传输路径并提升传输能力；2）引入金属基或非金属基催化剂，增强活性物质在贫液条件下的反应动力学；3）开发新型活性材料，规避在贫液条件下因大量多硫化锂溶解于电解液带来的电池性能恶化问题。最后，针对构筑贫电解液高能量密度锂硫电池，提出了进一步优化正极设计的相关展望。

关键词: 锂硫电池, 硫电极设计, 贫电解液

Abstract:

Lithium sulfur batteries（LSBs） have attracted considerable attention as promising next-generation energy storage devices due to their high theoritical energy density.Although the electrochemical performance of LSBs has been significantly enhanced over the past decade，most of their test condition is based on excessive electrolyte usage.High electrolyte usage not only increases the manufacturing cost of batteries but also reduces their actual energy density，Which is detrimental to commercial applications of LSBs.Therefore，it is especially critical to develop LSBs that combine low electrolyte usage with excellent electrochemical performance.The challenges faced by LSBs under lean electrolyte conditions were outlined and the approaches based on sulfur electrode design to reduce electrolyte usage were discussed in detail：1）optimizing electrode porosity and ion conduction to shorten the transport path of lithium ions and enhance their conductivity；2）introducing meta-based or nonmetallic-based catalysis to enhance the reaction kinetics of active materials under lean electrolyte conditions；3）developing novel active materials to avoid the degradation of battery performance caused by the large amount of lithium polysulfides dissolved in the electrolyte under lean electrolyte conditions.Finally，the perspectives on further optimizing the design of sulfur cathode to develop high-energy-density LSBs with lean electrolyte were proposed.

Key words: lithium sulfur batteries, sulfur electrode design, lean electrolyte

中图分类号:

TQ152

陈雪, 蒋光辉, 欧阳全胜, 邵姣婧. 基于硫电极设计实现贫电解液锂硫电池的最新研究进展[J]. 无机盐工业, 2025, 57(2): 1-13.

CHEN Xue, JIANG Guanghui, OUYANG Quansheng, SHAO Jiaojing. Recent research progress of lithium sulfur batteries under lean electrolyte based on sulfur electrode design[J]. Inorganic Chemicals Industry, 2025, 57(2): 1-13.

图/表 7

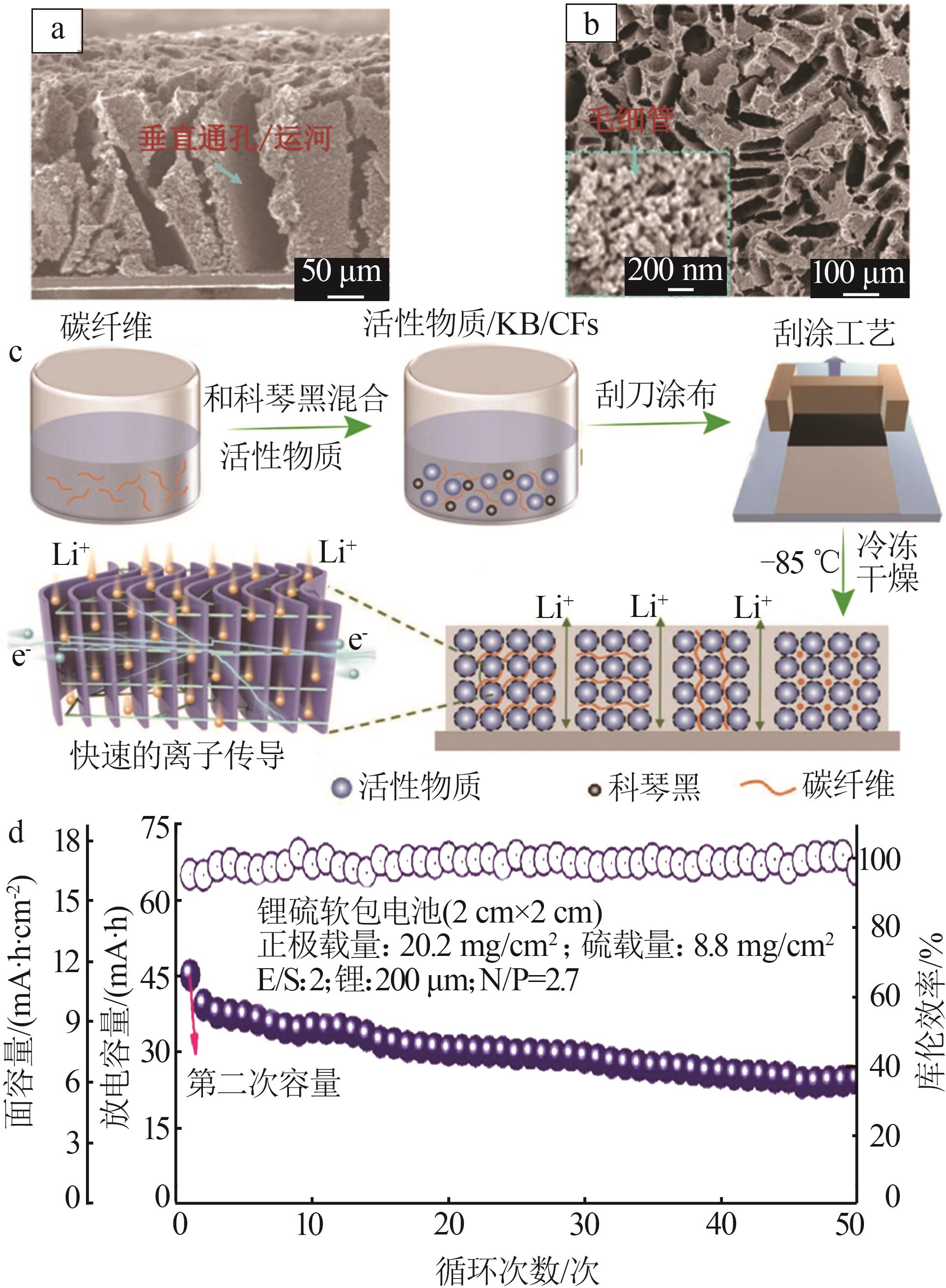

图1

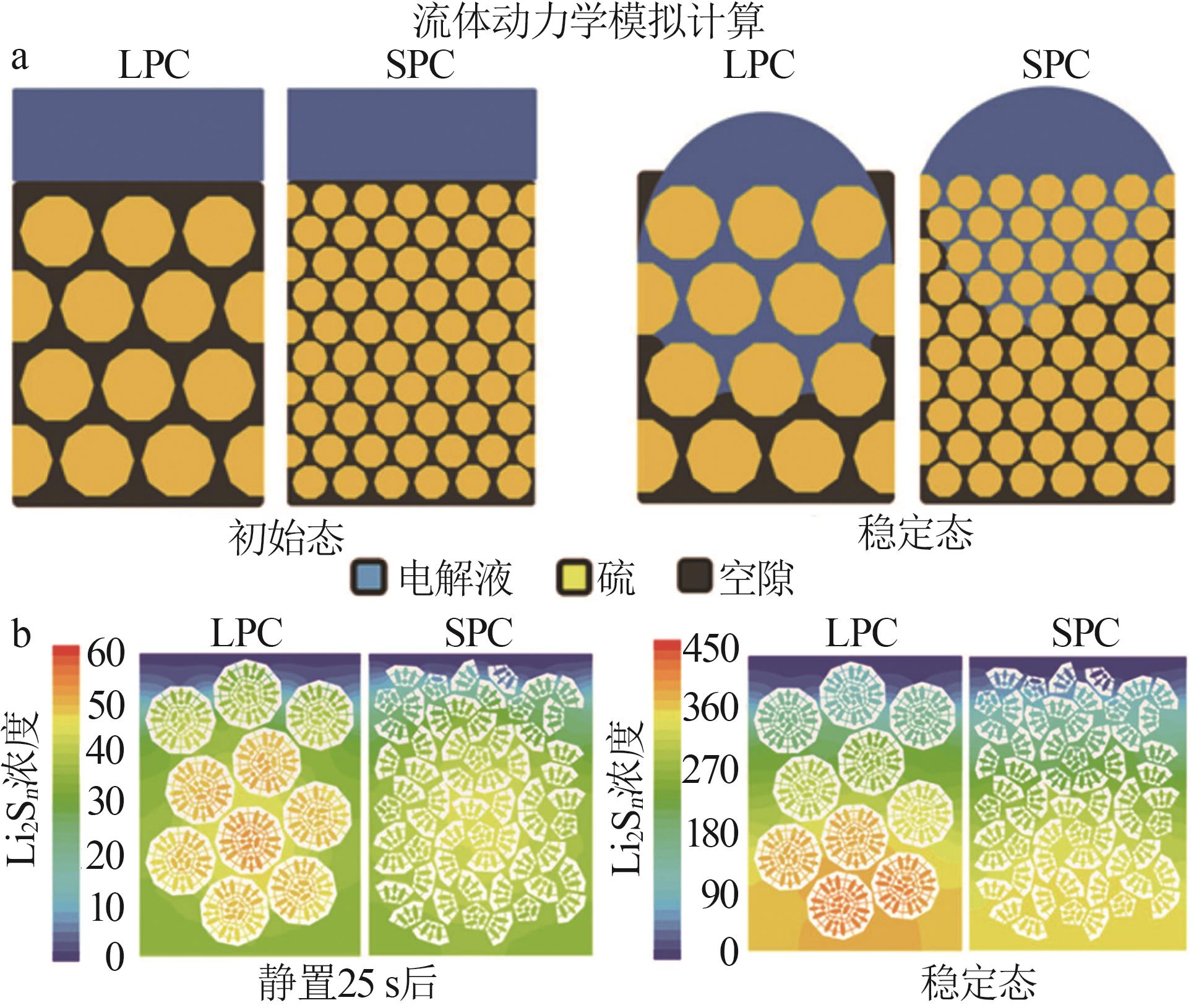

图2

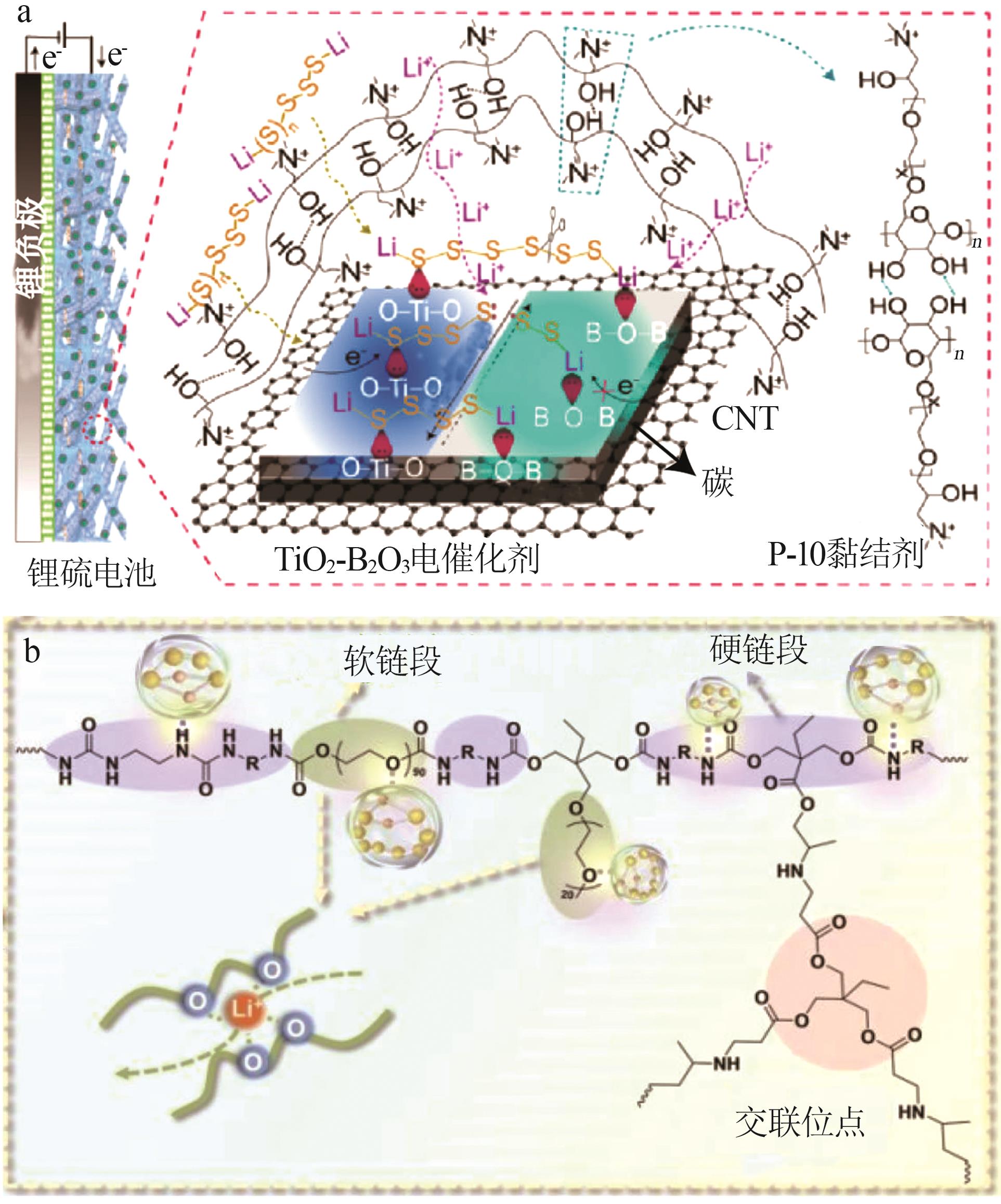

图3

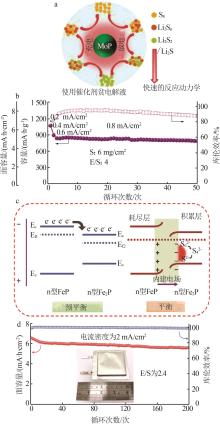

图4

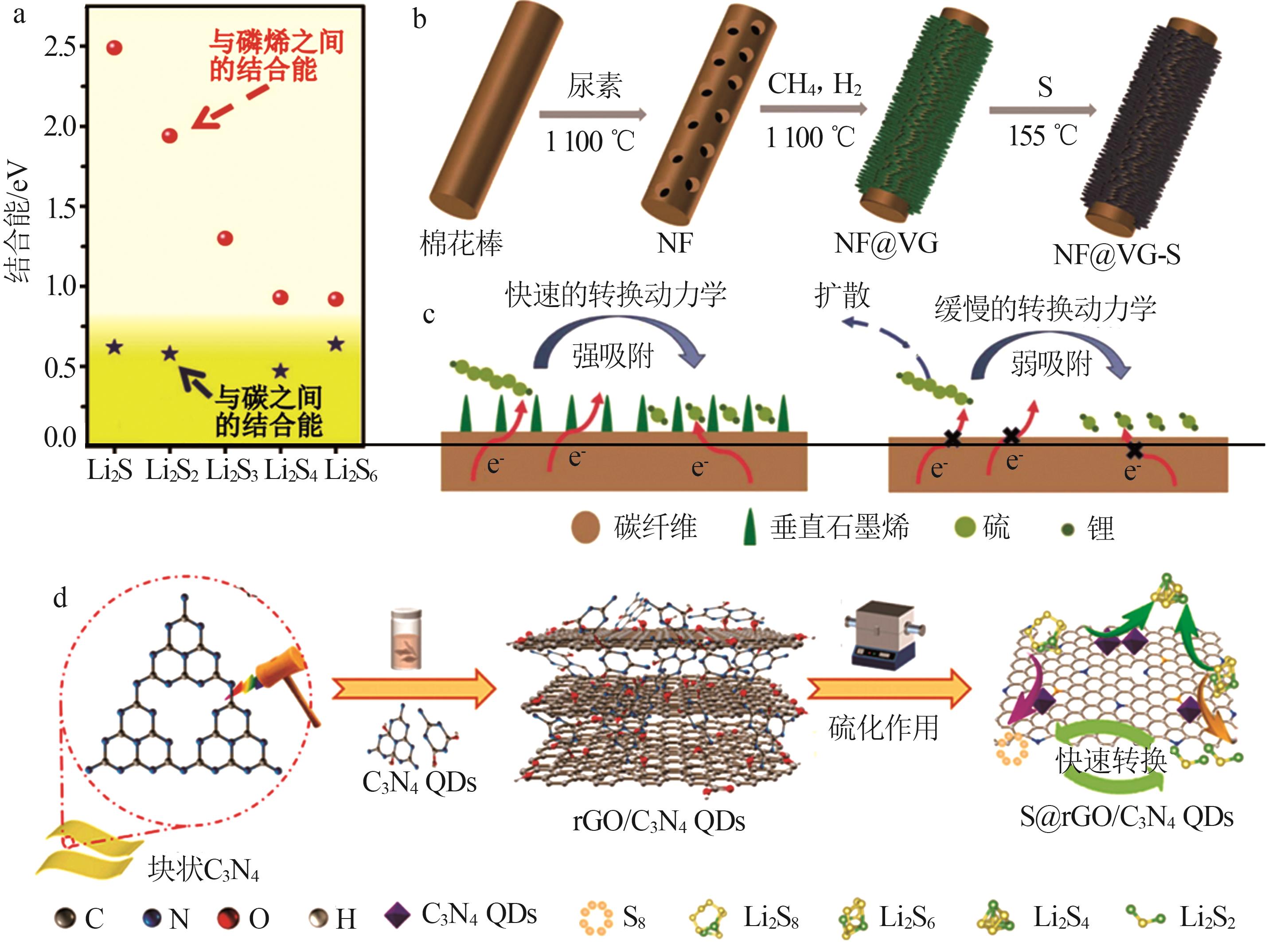

图5

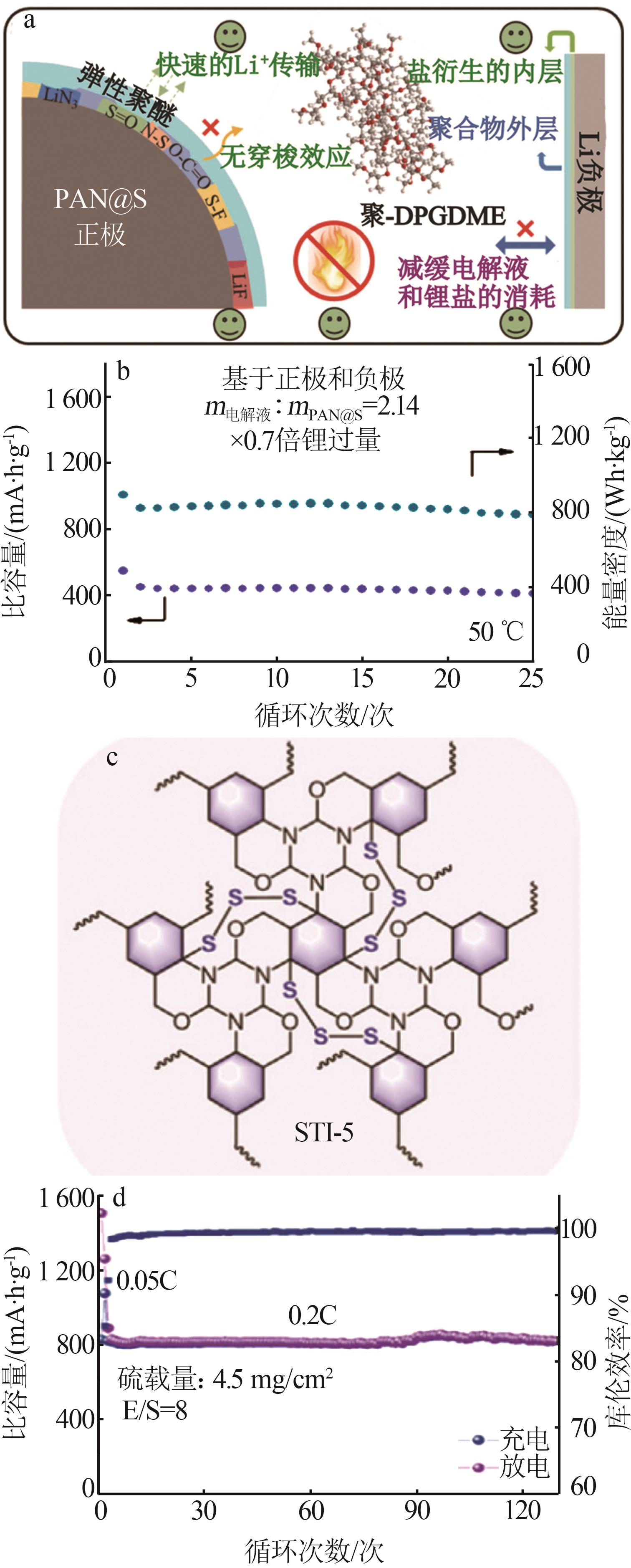

图6

表1

参考文献 50

1	刘子琛，张玢，谷思辰，等.钛基化合物在锂硫电池中的应用［J］.无机盐工业，2021，53（06）：14-22.
	LIU Zichen， ZHANG Bin， GU Sichen，et al.Applications of titanium-based compounds for lithium-sulfur batteries［J］.Inorganic Chemicals Industry，2021，53（06）：14-22.
2	宋娅，龙家英，庞驰，等.多级孔碳在锂硫电池正极中的研究进展［J］.无机盐工业，2021，53（06）：41-48.
	SONG Ya， LONG Jiaying， PANG Chi，et al.Research progress of hierarchically porous carbon in the cathode of lithium-sulfur batteries［J］.Inorganic Chemicals Industry，2021，53（06）：41-48.
3	邱志旭，朱绍宽，魏宇霄，等.S/MCNT/Fe₃O₄正极材料制备及电化学性能研究［J］.无机盐工业，2022，54（06）：73-77，83.
	QIU Zhixu， ZHU Shaokuan， WEI Yuxiao，et al.Study on preparation and electrochemical performance of S/MCNT/Fe₃O₄ cathode materials［J］.Inorganic Chemicals Industry，2022，54（6）：73-77，83.
4	LIU Yatao， ELIAS Y， MENG Jiashen，et al.Electrolyte solutions design for lithium-sulfur batteries［J］.Joule，2021，5（9）：2323-2364.
5	贾可，黄振锵，张亚楠，等.锂硫电池隔膜修饰材料的研究进展［J］.化学工业与工程，2024，41（02）：105-119.
	JIA Ke， HUANG Zhenqiang， ZHANG Yanan，et al.Research progress of separator modification materials for lithium-sulfur batteri-es［J］.Chemical Industry and Engineering，2024，41（2）：105- 119.
6	BI Chenxi， HOU Lipeng， LI Zheng，et al.Protecting lithium metal anodes in lithium-sulfur batteries：A review［J］.Energy Material Advances，2023，4.Doi：10.34133/energymatadv.0010.
7	LI Xiang， YUAN Lixia， LIU Dezhong，et al.Solid/quasi-solid phase conversion of sulfur in lithium-sulfur battery［J］.Small，2022，18（43）：2106970.
8	SHI Huifa， SUN Weiyi， CAO Jiakai，et al.Challenges and solutions for lithium-sulfur batteries with lean electrolyte［J］.Advanc- ed Functional Materials，2023，33（42）：2306933.
9	FAN F Y， CHIANG Y M.Electrodeposition kinetics in Li-S batteries：Effects of low electrolyte/sulfur ratios and deposition surface co-mposition［J］.Journal of the Electrochemical Society，2017，164（4）：A917-A922.
10	XIE Yong， PAN Guoyu， JIN Qiang，et al.Semi-flooded sulfur cathode with ultralean absorbed electrolyte in Li-S battery［J］.Advanced Science，2020，7（9）：1903168.
11	HAN Zhilong， LI Shuping， XIONG Ruoyu，et al.Low tortuosity and reinforced concrete type ultra-thick electrode for practical lithium-sulfur batteries［J］.Advanced Functional Materials，2022，32（12）：2108669.
12	KANG Ning， LIN Yuxiao， YANG Li，et al.Cathode porosity is a missing key parameter to optimize lithium-sulfur battery energy density［J］.Nature Communications，2019，10（1）：4597.
13	ZHONG Mei′e， GUAN Jindiao， SUN Jingchun， et al.A cost- and energy density-competitive lithium-sulfur battery［J］.Energy Storage Materials，2021，41，588-598.
14	FENG Shuo， SINGH R K， FU Yucheng，et al.Low-tortuous and dense single-particle-layer electrode for high-energy lithium-sulfur batteries［J］.Energy & Environmental Science，2022，15（9）：3842-3853.
15	FU Yucheng， SINGH R K， FENG Shuo，et al.Understanding of low-porosity sulfur electrode for high-energy lithium-sulfur batteries［J］.Advanced Energy Materials，2023，13（13）：2203386.
16	CHEN Hui， ZHANG Xipin， LI Senlin，et al.Free-standing sulfur cathodes enabled by a cationic polymer for lean electrolyte lithi-um-sulfur batteries［J］.ACS Energy Letters，2023，8（1）：619- 627.
17	PHAM C V， LIU Lili， BRITTON B，et al.Stabilization of Li-S batteries with a lean electrolyte via ion-exchange trapping of lithium polysulfides using a cationic，polybenzimidazolium binder［J］.Sustainable Energy & Fuels，2020，4（3）：1180-1190.
18	CHEN Jing， GENG Xin， WANG Chenyang，et al.An interweaving 3D ion-conductive network binder for high-loading and lean-electrolyte lithium-sulfur batteries［J］.Journal of Materials Chemistry A，2024，12（18）：11038-11048.
19	LI Ling， NAM J S， KIM M S，et al.Sulfur-carbon electrode with PEO-LiFSI-PVDF composite coating for high-rate and long-life lithium-sulfur batteries［J］.Advanced Energy Materials，2023，13（36）：2302139.
20	SHI Yuanhao， LI Dongxia， SUN Xiangfeng，et al.Cationic polymer binder for simultaneously propelling ion transfer and promoting polysulfide conversion in lithium-sulfur batteries［J］.ACS Applied Polymer Materials，2024，6（13）：7430-7440.
21	WANG Jianli， HAN Weiqiang.A review of heteroatom doped materials for advanced lithium-sulfur batteries［J］.Advanced Functional Materials，2022，32（2）：2107166.
22	周志强，王惠民，杨璐彬，等.金属氧化物/炭复合材料抑制锂硫电池穿梭效应的研究进展［J］.新型炭材料，2024，39（02）：201-222.
	ZHOU Zhiqiang， WANG Huimin， YANG Lubin，et al.A review of the use of metal oxide/carbon composite materials to inhibit the shuttle effect in lithium-sulfur batteries［J］.New Carbon Materials，2024，39（02）：201-222.
23	YAN Bo， LI Xifei， XIAO Wei，et al.Design，synthesis，and application of metal sulfides for Li-S batteries：Progress and prospec-ts［J］.Journal of Materials Chemistry A，2020，8（35）：17848-17882.
24	LIU Genlin， YUAN Cheng， ZENG Pan，et al.Bidirectionally catalytic polysulfide conversion by high-conductive metal carbides for lithium-sulfur batteries［J］.Journal of Energy Chemistry，2022，67：73-81.
25	YANG Jinlin， CAI Daqian， LIN Qiaowei，et al.Regulating the Li₂S deposition by grain boundaries in metal nitrides for stable lithium-sulfur batteries［J］.Nano Energy，2022，91：106669.
26	LIU Xinhang， ZHANG Lirong， MA Xinzhi，et al.Conversion of polysulfides on core-shell CoP@C nanostructures for lithium-sulfur batteries［J］.Chemical Engineering Journal，2023，454：140460.
27	YANG Yuxiang， ZHONG Yiren， SHI Qiuwei，et al.Electrocatalysis in lithium sulfur batteries under lean electrolyte conditions［J］.Angewandte Chemie International Edition，2018，57（47）：15549- 15552.
28	BAI Yanqun， NGUYEN T T， CHU Rongrong，et al.Heterostructured TiN/TiO₂ on the hierarchical N-doped carbon for enhancing the polysulfide immobilization and sulfur reduction in lithium-sulfur battery［J］.Chemical Engineering Journal，2023，476：146581.
29	ZHANG Hui， ONO L K， TONG Guoqing，et al.Long-life lithium-sulfur batteries with high areal capacity based on coaxial CNTs@TiN-TiO₂ sponge［J］.Nature Communications，2021，12（1）：4738.
30	ZHAO Zhenxin， YI Zonglin， DUAN Yunrui，et al.Regulating the d-p band center of FeP/Fe₂P heterostructure host with built-in electric field enabled efficient bidirectional electrocatalyst toward advanced lithium-sulfur batteries［J］.Chemical Engineering Journal，2023，463：142397.
31	LI Zhuangnan， SAMI I， YANG J，et al.Lithiated metallic molybdenum disulfide nanosheets for high-performance lithium-sulfur batteries［J］.Nature Energy，2023，8：84-93.
32	WANG Bin， WANG Lu， DING Dong，et al.Zinc-assisted cobalt ditelluride polyhedra inducing lattice strain to endow efficient adsorption-catalysis for high-energy lithium-sulfur batteries［J］.Advanced Materials，2022，34（50）：2204403.
33	XU Yunhan， YUAN Wenchuang， GENG Chuannan，et al.High-entropy catalysis accelerating stepwise sulfur redox reactions for lithium-sulfur batteries［J］.Advanced Science，2024，11（31）：2402497.
34	CHEN Liping， WU Dingding， LI Xin，et al.Modifying the electron structure of an FeCoNiZnCu high-entropy alloy with the introduction of Cu to facilitate the catalytic effect in lithium sulfur batteries［J］.Journal of Materials Chemistry A，2024，12：17651-17662.
35	ZHOU Guangmin， ZHAO Shiyong， WANG Tianshuai，et al.Theoretical calculation guided design of single-atom catalysts toward fast kinetic and long-life Li-S batteries［J］.Nano Letters，2020，20（2）：1252-1261.
36	LI Lu， CHEN Long， MUKHERJEE S，et al.Phosphorene as a polysulfide immobilizer and catalyst in high-performance lithium-sulfur batteries［J］.Advanced Materials，2017，29（2）1602734
37	XU Zhenglong， LIN Shenghuang， ONOFRIO N，et al.Exceptional catalytic effects of black phosphorus quantum dots in shuttling-free lithium sulfur batteries［J］.Nature Communications，2018，9（1）：4164.
38	LIN Junsheng， MO Yangcheng， LI Shiwen，et al.Nitrogen-doped porous carbon fiber/vertical graphene as an efficient polysulfide conversion catalyst for high-performance lithium-sulfur batteri-es［J］.Journal of Materials Chemistry A，2022，10（2）：690-698.
39	ZHAO Dengke， XU Zirui， YU Xiaolong，et al.One stone two bird：Reduced oxide graphene supported g-C₃N₄ quantum dots implements efficient capturing/catalytic polysulfides conversion and high sulfur loading for lithium-sulfur battery［J］.Chemical Engineering Journal，2023，474：145983.
40	JIN Chengbin， ZHANG Wenkui， ZHUANG Zhenzhan，et al.Enhanced sulfide chemisorption using boron and oxygen dually doped multi-walled carbon nanotubes for advanced lithium-sulfur batteries［J］.Journal of Materials Chemistry A，2017，5（2）：632-640.
41	WANG Nana， ZHANG Xiao， JU Zhengyu，et al.Thickness-independent scalable high-performance Li-S batteries with high areal sulfur loading via electron-enriched carbon framework［J］.Nature Communications，2021，12（1）：4519.
42	MOON S H， SHIN J H， KIM J H，et al.Polypyrrole coated g-C₃N₄/rGO/S composite as sulfur host for high stability lithium-sulfur batteries［J］.Materials Chemistry and Physics，2022，287：126267.
43	SHUAI Yi， WANG Dudan， CHEN Kanghua，et al.Highly stable performance of lithium-sulfurized polyacrylonitrile batteries using a lean ether-based electrolyte［J］.Chemical Communications，2019，55（75）：11271-11274.
44	CHEN Jiahang， LU Huichao， ZHANG Xuan，et al.Electrochemical polymerization of nonflammable electrolyte enabling fast-charging lithium-sulfur battery［J］.Energy Storage Materials，2022，50：387-394.
45	LI Shuping， HAN Zhilong， HU Wei，et al.Manipulating kinetics of sulfurized polyacrylonitrile with tellurium as eutectic accelerator to prevent polysulfide dissolution in lithium-sulfur battery under dissolution-deposition mechanism［J］.Nano Energy，2019，60：153-161.
46	LI Xiang， LIU Dezhong， CAO Ziyi，et al.Uncovering the solid-phase conversion mechanism via a new range of organosulfur polymer composite cathodes for lithium-sulfur batteries［J］.Journal of Energy Chemistry，2023，84：459-466.
47	LIANG Fengxing， DENG Qiao， NING Shunyan，et al.Mastering surface sulfidation of MnP-MnO₂ heterostructure to facilitate efficient polysulfide conversion in Li-S batteries［J］.Advanced Science，2024，11（32）：2403391.
48	NGUYEN V P， QURESHI Y， SHIM H C，et al.Intercalation-conversion hybrid cathode enabled by MXene-driven TiO₂/TiS₂ heterostructure for high-energy-density Li-S battery［J］.Small Structures，2024，5（8）：2400196.
49	WANG Hao， DENG Nanping， LU Yayi，et al.Constructing heterojunction on N-doped porous carbon nanofibers for Li-S batteries：Effect of built-in electric field on efficient catalytic transformation kinetics［J］.Applied Catalysis B：Environment and Energy，2024，357：124289.
50	FENG Ruiping， ZHANG Jie， LIU Zheng，et al.Promoting sulfur redox reactions by CuBr quantum dot-based electrocatalyst for lean-electrolyte lithium-sulfur batteries［J］.Journal of Alloys and Compounds，2024，999：175064.

采用策略和实施方法		硫载量/ （mg·cm^-2）	E/S	循环次数	比容量初/末/ （mA·h·g^-1）	能量密度初/末/ （W·h·kg^-1）	文献
降低电极迂曲度	冰模板法	6.00	1.2	1	1 200/－	481/－	［10］
降低电极迂曲度	冰模板法	8.80	2.0	50	984/－	338/－	［11］
降低电极孔隙率	采用大颗粒尺寸电极	4.00	4.0	30	1 001/－	－	［14］
创建离子传输通道	P-10黏结剂	6.00	4.0	100	1 182/749	344.5/271.4	［16］
	HMT-PMBI（TFSI）黏结剂	3.00	6.0	440	796/500	172/－	［17］
	CWPU黏结剂	6.68	8.0	35	739/617	－	［18］
	BVIM黏结剂	5.50	6.4	50	745/600	－	［20］
引入金属基催化剂	MoP	6.00	6.0	50	/830	－	［27］
	TiN/TiO₂@NMPC	8.20	4.7	200	811/572	－	［28］
	CNTs@TiN-TiO₂	15.00	10.0	100	1 433/1326	－	［29］
	Co_0.9Zn_0.1Te₂@NC	7.70	4.0	30	1 662/998	－	［32］
	Li _x MoS₂	7.50	2.4	200	1 094/932	441/350	［31］
	CoNiFePdV	4.50	5.0	100	710/572	－	［33］
	FeCoNiZnCu	4.52	7.0	80	637/467	－	［34］
	MnP-MnO₂@C	7.10	5.0	11	1 199/1 015	429/362.3	［47］
	TiO₂/TiS₂	7.50	2.5	30	773/703	331/301	［48］
	CuBr QDs/rGO	8.00	3.0	50	1 075/750	375/261	［50］
引入非金属基催化剂	PCNF/BPQD	8.00	6.5	200	618/550	－	［37］
	NF@VG	13.00	4.8	100	984/826	－	［38］
	WLC-CNTs	52.40	6.0	100	1 245/692	－	［41］
	g-C₃N₄/rGO/S@PPy	5.00	10.0	100	723/600	－	［42］
	rGO/g-C₃N₄ QDs	16.10	6.0	100	1 006/820	－	［39］
新型活性材料	PAN@S	5.75	2.14	25	448.4/396	822.5/798 基于正/负极计算	［44］
	PAN@S_0.96Te_0.04	3.11	6.00	100	－/870	－	［45］
	STI-5	4.50	8.00	130	－/817	－	［46］

[1]	陈雪, 欧阳全胜, 邵姣婧. 基于固-固反应机制锂硫电池的最新研究进展[J]. 无机盐工业, 2024, 56(9): 12-23.
[2]	邱志旭,朱绍宽,魏宇霄,龙家英,黄东创,邵姣婧. S/MCNT/Fe₃O₄正极材料制备及电化学性能研究[J]. 无机盐工业, 2022, 54(6): 73-77.
[3]	宋娅, 龙家英, 庞驰, 石斌, 牟钦尧, 邵姣婧. 多级孔碳在锂硫电池正极中的研究进展[J]. 无机盐工业, 2021, 53(6): 41-48.
[4]	刘子琛,张玢,谷思辰,吕伟. 钛基化合物在锂硫电池中的应用[J]. 无机盐工业, 2021, 53(6): 14-22.
