混合相磷石膏基胶结材制备与早期性能研究

doi:10.19964/j.issn.1006-4990.2023-0421

无机盐工业 ›› 2024, Vol. 56 ›› Issue (3): 98-104.doi: 10.19964/j.issn.1006-4990.2023-0421

混合相磷石膏基胶结材制备与早期性能研究

王茹霆¹^,²(), 赵小蓉¹^,²^,³, 黄绪泉¹^,²^,³^,⁴(), 王豪杰¹^,²^,³, 薛菲¹^,²^,³, 蔡家伟¹^,²

^1.三峡库区生态环境教育部工程研究中心, 湖北宜昌 443002
^2.三峡大学水利与环境学院, 湖北宜昌 443002
^3.固体废物处置与资源化利用宜昌市重点实验室, 湖北宜昌 443002
^4.湖北省磷石膏资源化综合利用企校联合创新中心, 湖北宜昌 443002

收稿日期:2023-08-23 出版日期:2024-03-10 发布日期:2024-03-14
通讯作者: 黄绪泉（1975— ），男，博士，副教授，主要研究方向为固体废物处置与资源化；E-mail：huangxuquan@126.com。
作者简介:王茹霆（1999— ），女，硕士，主要研究方向为固体废物处置与资源化；E-mail：1819373548@qq.com。
基金资助:
三峡库区生态环境教育部工程研究中心开放基金课题项目(KF2022-11);宜昌市自然科学研究项目(A23-2-020)

Research on preparation and early performance of mixed phase phosphogypsum-based cementing materials

WANG Ruting¹^,²(), ZHAO Xiaorong¹^,²^,³, HUANG Xuquan¹^,²^,³^,⁴(), WANG Haojie¹^,²^,³, XUE Fei¹^,²^,³, CAI Jiawei¹^,²

^1.Engineering Research Center of Eco-environment in Three Gorges Reservoir Region，Ministry of Education，China Three Gorges University，Yichang 443002，China
^2.College of Hydraulic & Environmental Engineering，China Three Gorges University，Yichang 443002，China
^3.Yichang Key Laboratory of Solid Waste Disposal and Resource Utilization，China Three Gorges University，Yichang 443002，China
^4.Hubei Province Enterprise-college Cooperation Innovation Center for Comprehensive Utilization of Phosphogypsum，Yichang 443002，China

Received:2023-08-23 Published:2024-03-10 Online:2024-03-14

摘要/Abstract

摘要：

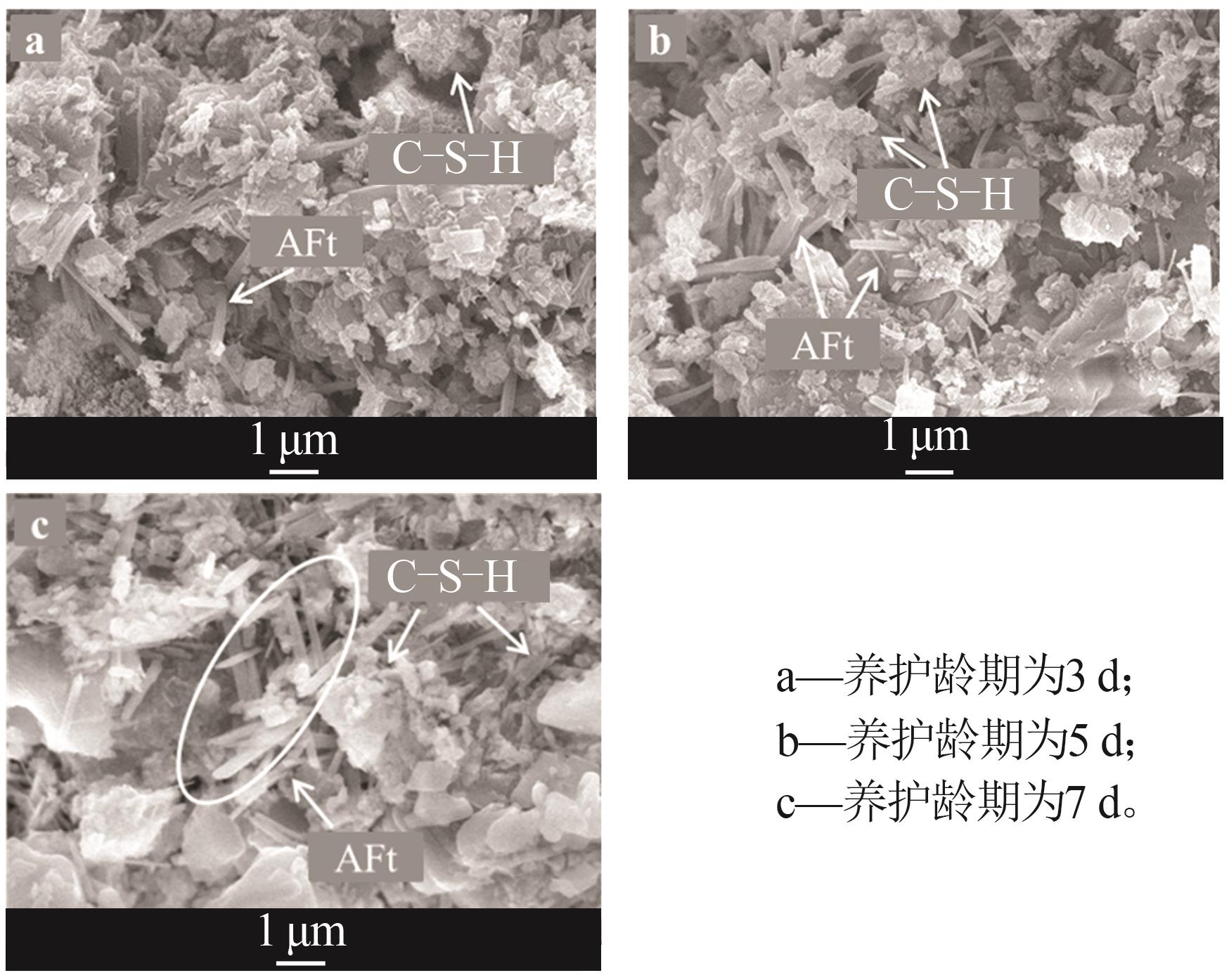

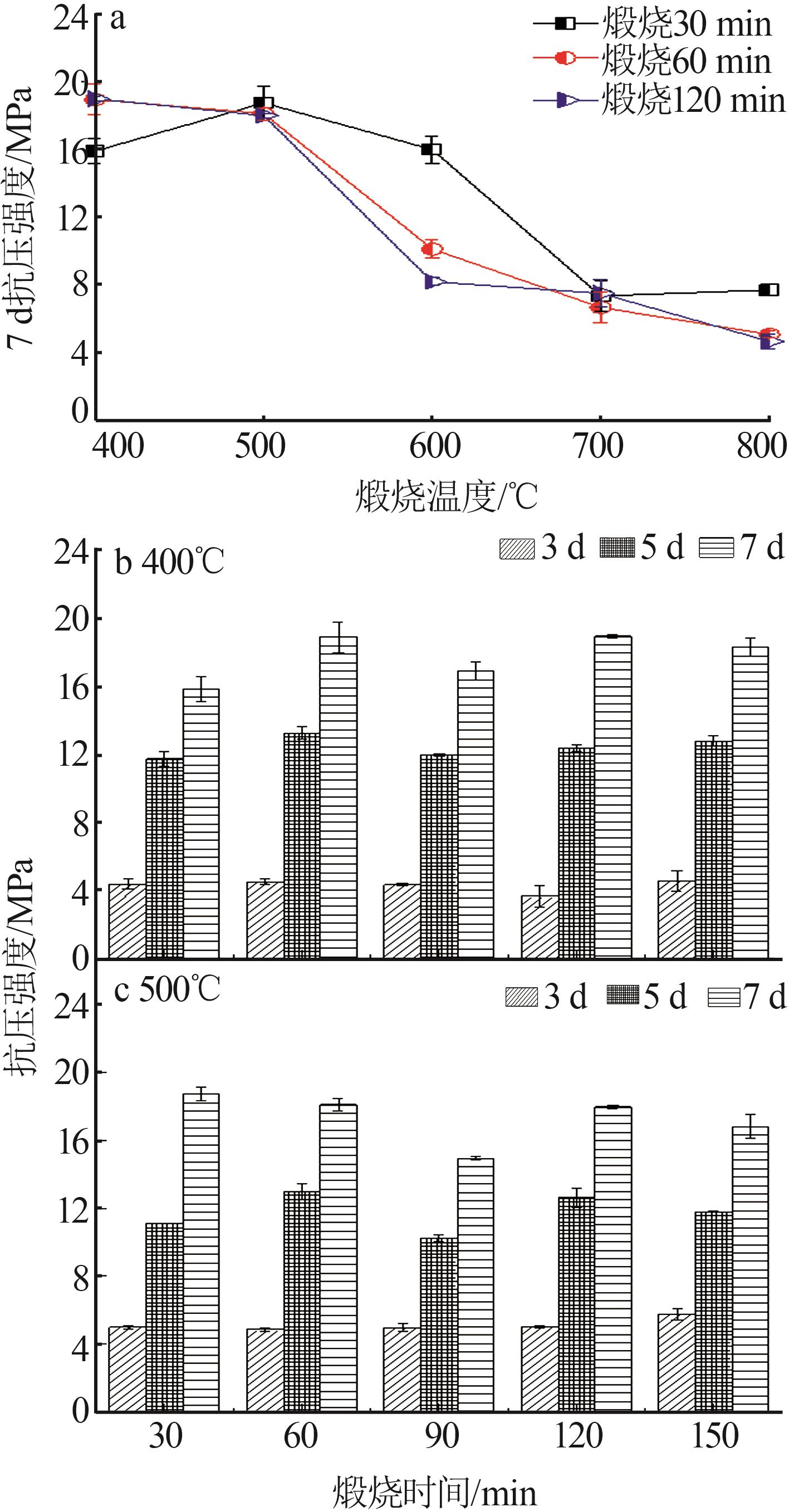

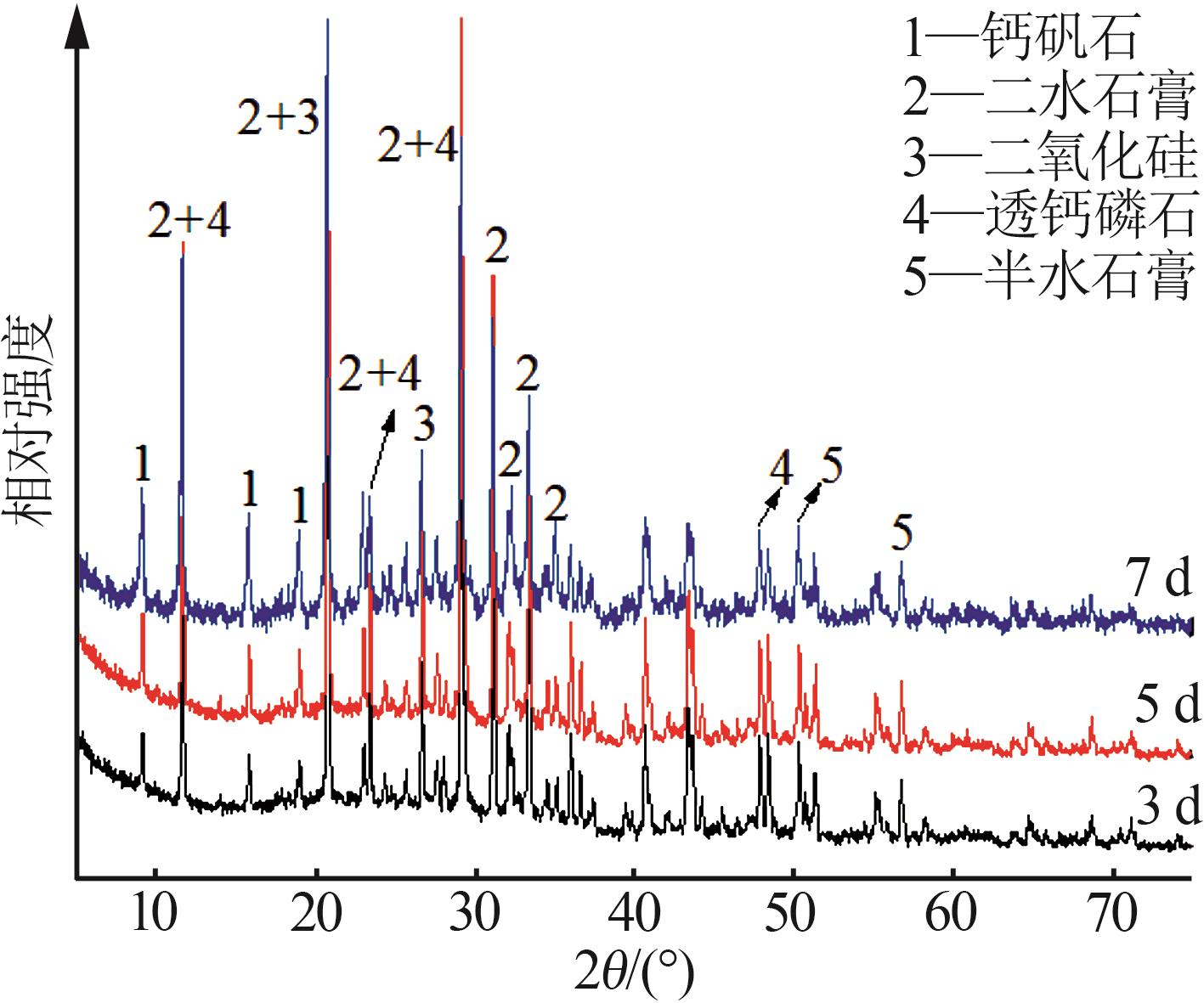

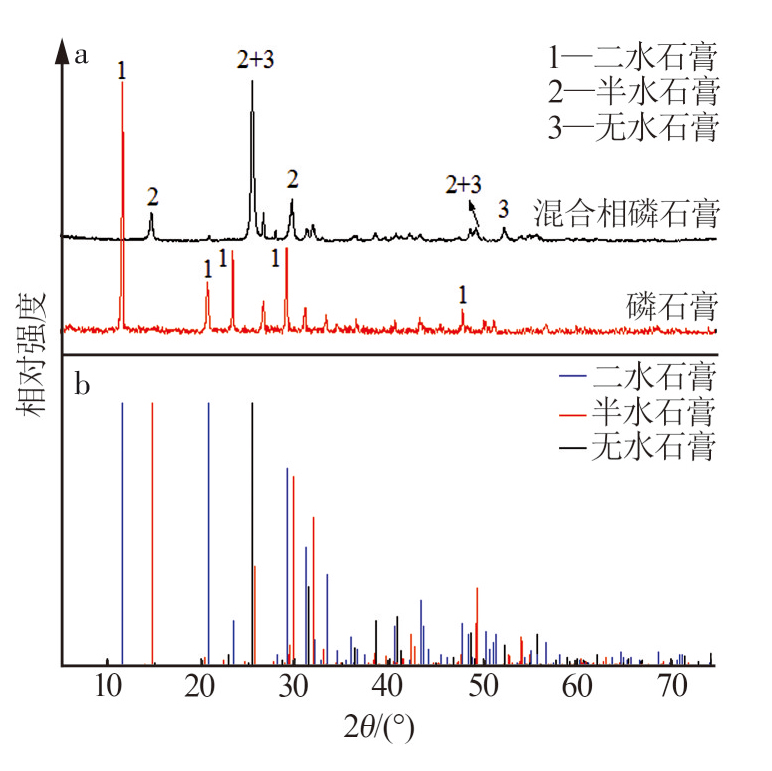

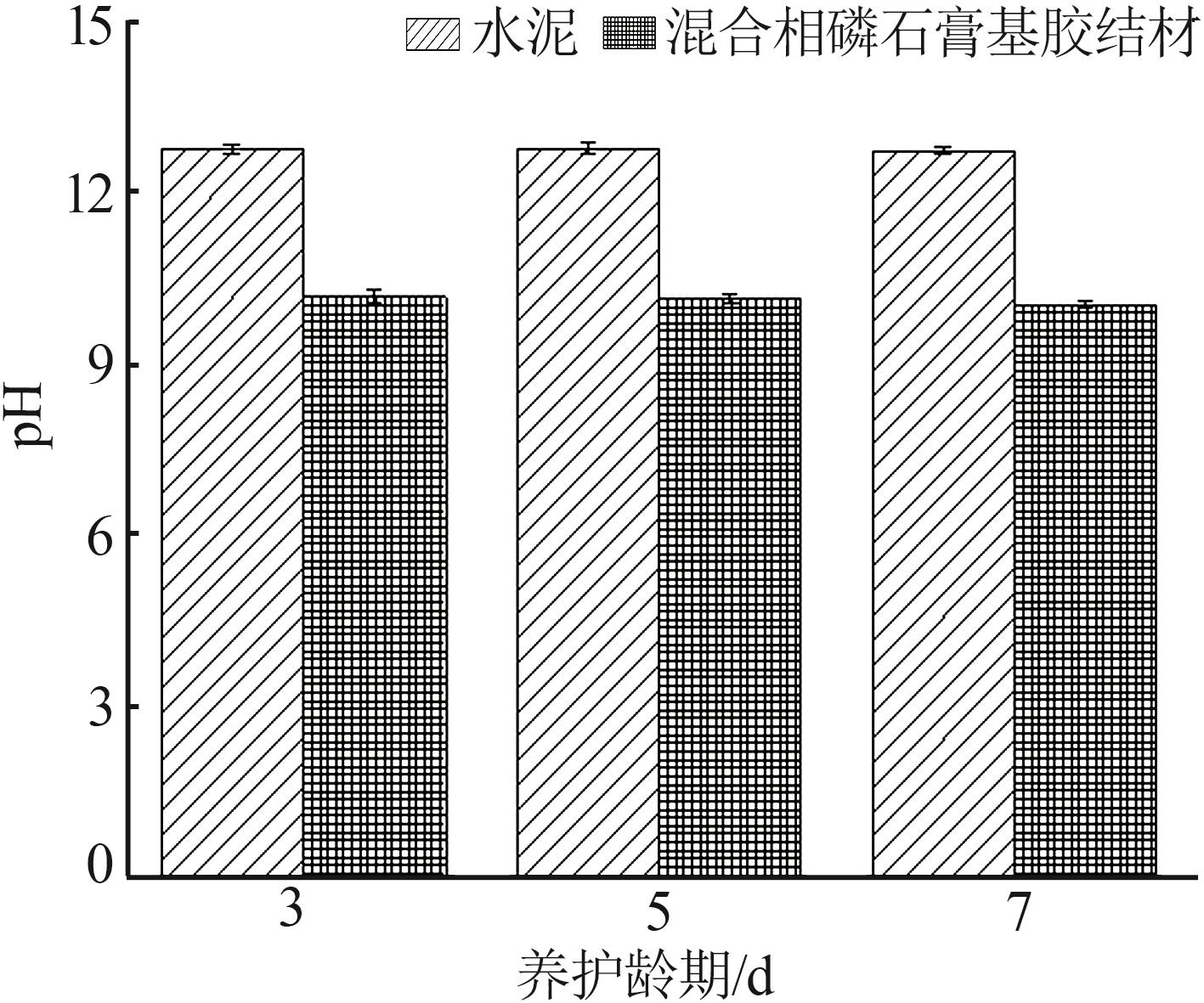

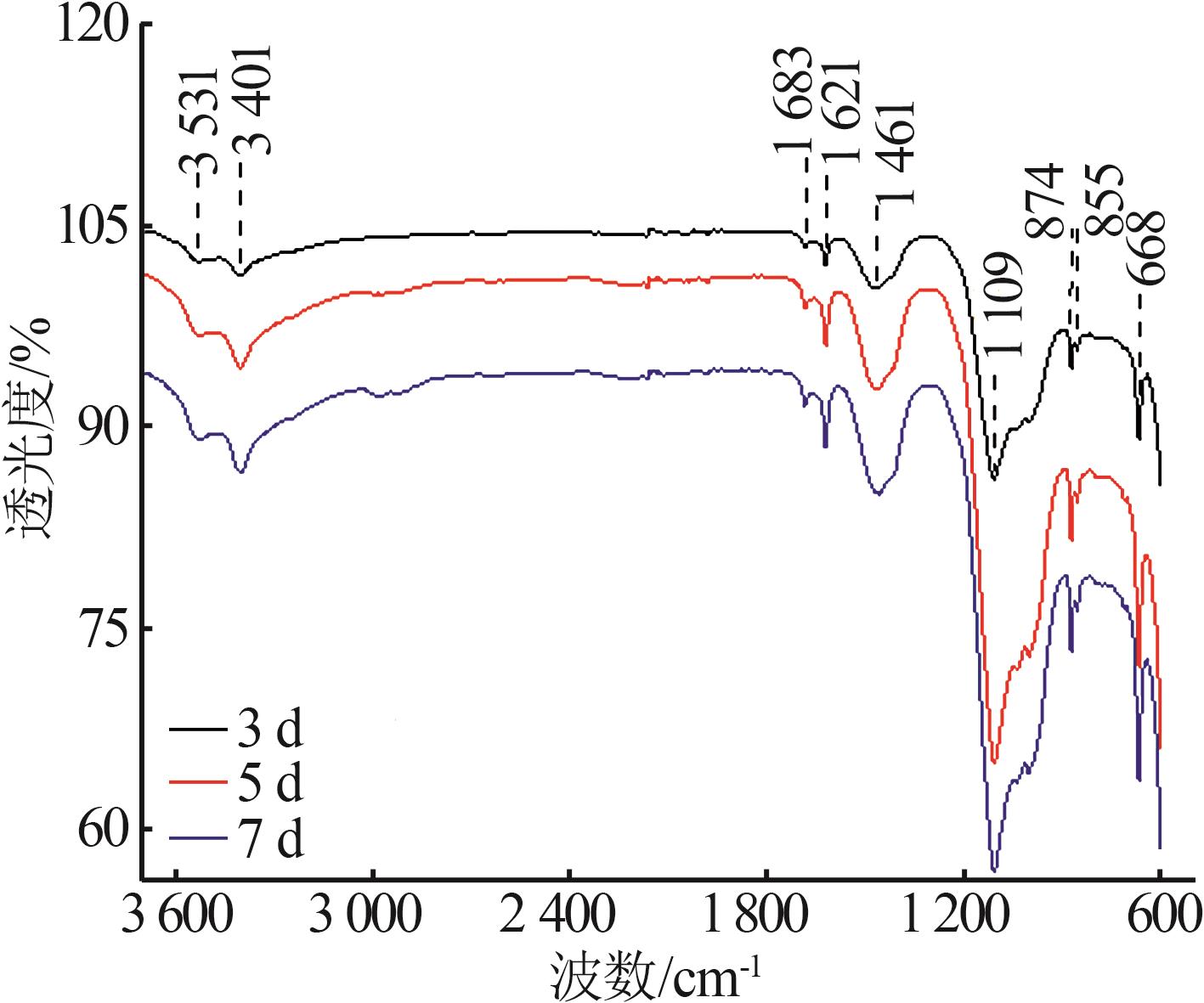

以混合相磷石膏为主要原料，掺入矿渣、赤泥、偏高岭土、熟料制备混合相磷石膏基胶结材，通过抗压强度、pH和浸出毒性测试研究其早期性能，采用X射线衍射（XRD）、扫描电镜（SEM）和傅里叶变换红外光谱（FT-IR）测试分析水化机理。结果表明：53.76%（质量分数，下同）混合相磷石膏、9.68%矿渣、9.68%赤泥、16.13%偏高岭土和10.75%熟料可制备出性能最优的混合相磷石膏基胶结材，其3、5、7 d抗压强度分别达到8.93、10.99、13.14 MPa，pH碱性低于传统水泥基材料，总磷、氟化物浸出浓度均满足污水综合排放标准要求；磷石膏在400 ℃下煅烧60 min形成半水-无水混合相磷石膏，其中半水石膏和无水石膏的相对含量分别为31.7%和68.3%。混合相磷石膏基胶结材水化生成的水化硅酸钙凝胶、钙矾石和透钙磷石等物质形成致密结构，提升材料强度，阻隔污染物F^-、PO₄^3-浸出。混合相磷石膏基胶结材具有良好的力学性能和环境相容性，可为磷石膏规模化消纳提供新途径。

关键词: 磷石膏, 混合相, 胶结材, 浸出毒性, 微观结构

Abstract:

Mixed phase phosphogypsum was used as the main raw material，and slag，red mud，metakaolin and clinker were added to prepare mixed phase phosphogypsum-based cementing material.Its early performance was studied by compressive strength，pH and leaching toxicity tests，and the hydration mechanism was elaborated by X-ray diffraction（XRD），scanning electron microscope（SEM） and Fourier transform infrared spectroscopy（FT-IR） tests.The results showed that 53.76%（mass fraction，the same below） of mixed phase phosphogypsum，9.68% of slag，9.68% of red mud，16.13% of metakaolin and 10.75% of clinker could prepare the mixed phase phosphogypsum cementing material with optimized performance，and its compressive strength at the 3，5 d and 7 d were 8.93，10.99 MPa and 13.14 MPa respectively.Its pH alkalinity was lower than that of traditional cement-based materials，and the leaching concentration of PO₄^3- and F^- were lower than the limit of the integrated wastewater discharge standard.The results of microscopic analysis showed that phosphogypsum was calcined at 400 ℃ for 60 min to form hemihydrate-anhydrate mixed phase phosphogypsum，in which the relative contents of hemihydrate and anhydrate gypsum were 31.7% and 68.3% respectively.The hydrated calcium silicate gel，ettringite and brushite generated by hydration of mixed phase phosphogypsum-based cementing materials formed dense structures，which would improve the strength of materials and block the leaching of pollutants.The mixed phase phosphogypsum-based cementing material had good mechanical properties and environmental compatibility，which provided a new potential way for the large-scale consumption of phosphogypsum.

Key words: phosphogypsum, mixed phase, cementing material, leaching toxicity, micro structure

中图分类号:

TQ126.3

王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.

WANG Ruting, ZHAO Xiaorong, HUANG Xuquan, WANG Haojie, XUE Fei, CAI Jiawei. Research on preparation and early performance of mixed phase phosphogypsum-based cementing materials[J]. Inorganic Chemicals Industry, 2024, 56(3): 98-104.

图/表 11

表1

表2

图1

图2

图3

表3

图4

表4

图5

图6

图7

参考文献 29

1	WEI Zhongqi， DENG Zhengbin.Research hotspots and trends of comprehensive utilization of phosphogypsum：Bibliometric analy-sis［J］.Journal of Environmental Radioactivity，2022，242：106778.
2	吴浩，韩超南，汤昱.我国磷石膏资源化利用研究进展［J］.现代化工，2023，43（3）：18-21.
	WU Hao， HAN Chaonan， TANG Yu.Research progress on reutilization of phosphogypsum in China［J］.Modern Chemical Industry，2023，43（3）：18-21.
3	崔荣政，白海丹，高永峰，等.磷石膏综合利用现状及“十四五”发展趋势［J］.无机盐工业，2022，54（4）：1-4.
	CUI Rongzheng， BAI Haidan， GAO Yongfeng，et al.Current situation of comprehensive utilization of phosphogypsum and its development trend of 14th Five-Year Plan［J］.Inorganic Chemicals Industry，2022，54（4）：1-4.
4	QIN Xiantao， CAO Yihu， GUAN Haowei，et al.Resource utilization and development of phosphogypsum-based materials in civil engineering［J］.Journal of Cleaner Production，2023，387：135858.
5	MURALI G， AZAB M.Recent research in utilization of phosphogypsum as building materials：Review［J］.Journal of Materials Research and Technology，2023，25：960-987.
6	REN Zhisheng， WANG Lu， WANG Hao，et al.Solidification/stabilization of lead-contaminated soils by phosphogypsum slag-based cementitious materials［J］.Science of the Total Environment，2023，857：159552.
7	潘祖德，刘琦，曹阳，等.磷石膏基矿井充填材料制备及其性能研究［J］.无机盐工业，2022，54（11）：90-95.
	PAN Zude， LIU Qi， CAO Yang，et al.Study on preparation and properties of phosphogypsum based mine filling materials［J］.Inorganic Chemicals Industry，2022，54（11）：90-95.
8	刘路珍，陈德玉，何玉龙，等.磷石膏粒径及pH值对其复合胶凝材料的影响［J］.非金属矿，2015，38（3）：5-8.
	LIU Luzhen， CHEN Deyu， HE Yulong，et al.Effect of particle size and pH value of phosphogypsum on composite binders based on phosphogypsum［J］.Non-Metallic Mines，2015，38（3）：5-8.
9	苗训，陆跃贤，付汝松，等.半水磷石膏参与固化原状磷石膏制备复合胶凝材料［J］.无机盐工业，2022，54（4）：10-16.
	MIAO Xun， LU Yuexian， FU Rusong，et al.Hemihydrate phosphogypsum as used to solidify the raw phosphogypsum to prepare composite cementitious material［J］.Inorganic Chemicals Industry，2022，54（4）：10-16.
10	DENG Fang， YE Jian， LIU Yanling，et al.Influence of cement on properties of calcined phosphogypsum based composite cementitious materials［J］.Journal of Materials Research and Technology，2023，24：3145-3156.
11	许晴莹，杨鼎宜，吕伟，等.球磨时间对磷石膏基胶凝材料性能影响研究［J］.无机盐工业，2022，54（5）：101-108.
	XU Qingying， YANG Dingyi， Wei LÜ，et al.Effect of grinding time on properties of phosphogypsum based cementitious materials［J］.Inorganic Chemicals Industry，2022，54（5）：101-108.
12	冯洋，杨林，曹建新，等.磷石膏煅烧改性制备自流平砂浆的研究［J］.硅酸盐通报，2020，39（9）：2891-2897.
	FENG Yang， YANG Lin， CAO Jianxin，et al.Calcining modification of phosphogypsum to prepare self-leveling mortar［J］.Bulletin of the Chinese Ceramic Society，2020，39（9）：2891-2897.
13	李德星，郭荣鑫，林志伟，等.磷石膏制备α半水石膏的研究现状［J］.硅酸盐通报，2022，41（3）：860-869.
	LI Dexing， GUO Rongxin， LIN Zhiwei，et al.Research status of preparation of α-hemihydrate gypsum from phosphogypsum［J］.Bulletin of the Chinese Ceramic Society，2022，41（3）：860-869.
14	李凤玲，钱觉时，倪小琴，等.快烧对磷石膏脱水相组成及胶凝性能的影响［J］.硅酸盐学报，2015，43（5）：579-584.
	LI Fengling， QIAN Jueshi， NI Xiaoqin，et al.Effect of fast-firing on dehydrated phase composition and cementitious property of phosphogypsum［J］.Journal of the Chinese Ceramic Society，2015，43（5）：579-584.
15	杨敏，曹建新，谢燕.半水石膏激发Ⅱ型无水磷石膏的研究［J］.武汉理工大学学报，2010，32（18）：63-65.
	YANG Min， CAO Jianxin， XIE Yan.Activation of anhydrite-Ⅱ phosphogypsum by hemihydrate［J］.Journal of Wuhan University of Technology，2010，32（18）：63-65.
16	董江峰，姜明明，赵小蓉，等.改性β-半水磷石膏固化含铅淤泥的性能及机理［J］.化工环保，2022，42（2）：231-236.
	DONG Jiangfeng， JIANG Mingming， ZHAO Xiaorong，et al.Properties of lead-bearing sludge cured by modified β-hemihydrate phosphogypsum and its curing mechanism［J］.Environmental Protection of Chemical Industry，2022，42（2）：231-236.
17	ZAKIRA U， ZHENG Kai， XIE Ning，et al.Development of high-strength geopolymers from red mud and blast furnace slag［J］.Journal of Cleaner Production，2023，383：135439.
18	BOHÁČ M， PALOU M， NOVOTNÝ R，et al.Investigation on early hydration of ternary Portland cement-blast-furnace slag-metakaolin blends［J］.Construction and Building Materials，2014，64：333-341.
19	周富涛，石宗利.磷石膏制备建筑石膏工艺研究［J］.新型建筑材料，2007，34（7）：48-52.
	ZHOU Futao， SHI Zongli.Research on the Study on process of building plaster using phosphogypsum［J］.New Building Materials，2007，34（7）：48-52.
20	HU Yueyang， REN X， YE Jiayuan，et al.The reactive products and reactivity of modified red mud and ground granulated blast furnace slag at different alkalinities［J］.Construction and Building Materials，2022，346：128471.
21	黄照昊，罗康碧，李沪萍.磷石膏中杂质种类及除杂方法研究综述［J］.硅酸盐通报，2016，35（5）：1504-1508.
	HUANG Zhaohao， LUO Kangbi， LI Huping.Types of impurity in phosphogypsum and the method of removing impurity research review［J］.Bulletin of the Chinese Ceramic Society，2016，35（5）：1504-1508.
22	黄绪泉，赵小蓉，唐次来，等.磷石膏基胶结材固结磷尾矿性能及浸出特征［J］.环境工程学报，2016，10（10）：5957-5963.
	HUANG Xuquan， ZHAO Xiaorong， TANG Cilai，et al.Properties and leaching characteristics of cemented phosphate tailings backfill with phosphogypsum-based cementation material［J］.Chinese Journal of Environmental Engineering，2016，10（10）：5957-5963.
23	陈洁，刘亮，赵小蓉，等.甲酸钙对改性磷石膏基材料性能影响［J］.非金属矿，2021，44（6）：79-83.
	CHEN Jie， LIU Liang， ZHAO Xiaorong，et al.Effect of calcium formate on the performance of modified phosphogypsum substra-te［J］.Non-Metallic Mines，2021，44（6）：79-83.［24］ HINAA，NANCOLLASG H，GRYNPASM.Surface induced constant composition crystal growth kinetics studies.The brushite-gypsum system［J］.Journal of Crystal Growth，2001，223（1/2）：213-224.
25	HUANG Xuquan， JIANG Mingming， ZHAO Xiaorong，et al.Mechanical properties and hydration mechanisms of high-strength fluorogypsum-blast furnace slag-based hydraulic cementitious binder［J］.Construction and Building Materials，2016，127：137-143.
26	REN Zhisheng， WANG Lu， WANG Hao，et al.Stabilization and solidification mechanism of Pb in phosphogypsum slag-based cementitious materials［J］.Construction and Building Materials，2023，368：130427.
27	TREZZA M A， LAVAT A E.Analysis of the system 3CaO·Al₂O₃-CaSO₄·2H₂O-CaCO₃-H₂O by FT-IR spectroscopy［J］.Cement and Concrete Research，2001，31（6）：869-872.
28	ÁLVAREZ-AYUSO E， NUGTEREN H W.Synthesis of ettringite：A way to deal with the acid wastewaters of aluminium anodising industry［J］.Water Research，2005，39（1）：65-72.
29	QIAN G R， SHI J， CAO Y L，et al.Properties of MSW fly ash-calcium sulfoaluminate cement matrix and stabilization/solidification on heavy metals［J］.Journal of Hazardous Materials，2008，152（1）：196-203.

材料	w （CaO）	w（SiO₂）	w （Al₂O₃）	w （MgO）	w （SO₃）	w （Fe₂O₃）	w （K₂O）	w （Na₂O）
PG	28.81	8.56	0.96	0.21	39.72	0.67	0.67	0.32
CC	65.47	20.02	4.36	1.64	1.92	3.33	1.27	0.34
SL	38.65	29.94	15.94	7.98	3.74	1.18	0.62	0.34
RM	13.97	20.58	25.48	1.54	—	11.77	2.07	6.55
MK	0.14	49.92	42.72	0.09	0.03	0.40	0.13	0.15

实验号	因素			7 d抗压强度/MPa
实验号	A	B	C	7 d抗压强度/MPa
1	1	1	1	12.65
2	1	2	2	13.14
3	1	3	3	9.50
4	2	1	2	10.81
5	2	2	3	10.93
6	2	3	1	10.06
7	3	1	3	10.41
8	3	2	1	10.14
9	3	3	2	11.39
K₁	11.76	11.29	10.95
K₂	10.60	11.40	11.78
K₃	10.65	10.32	10.28
R	1.16	1.08	1.50
