铬铁矿无钙焙烧渣中铬的深度提取研究

doi:10.19964/j.issn.1006-4990.2024-0070

摘要/Abstract

摘要：

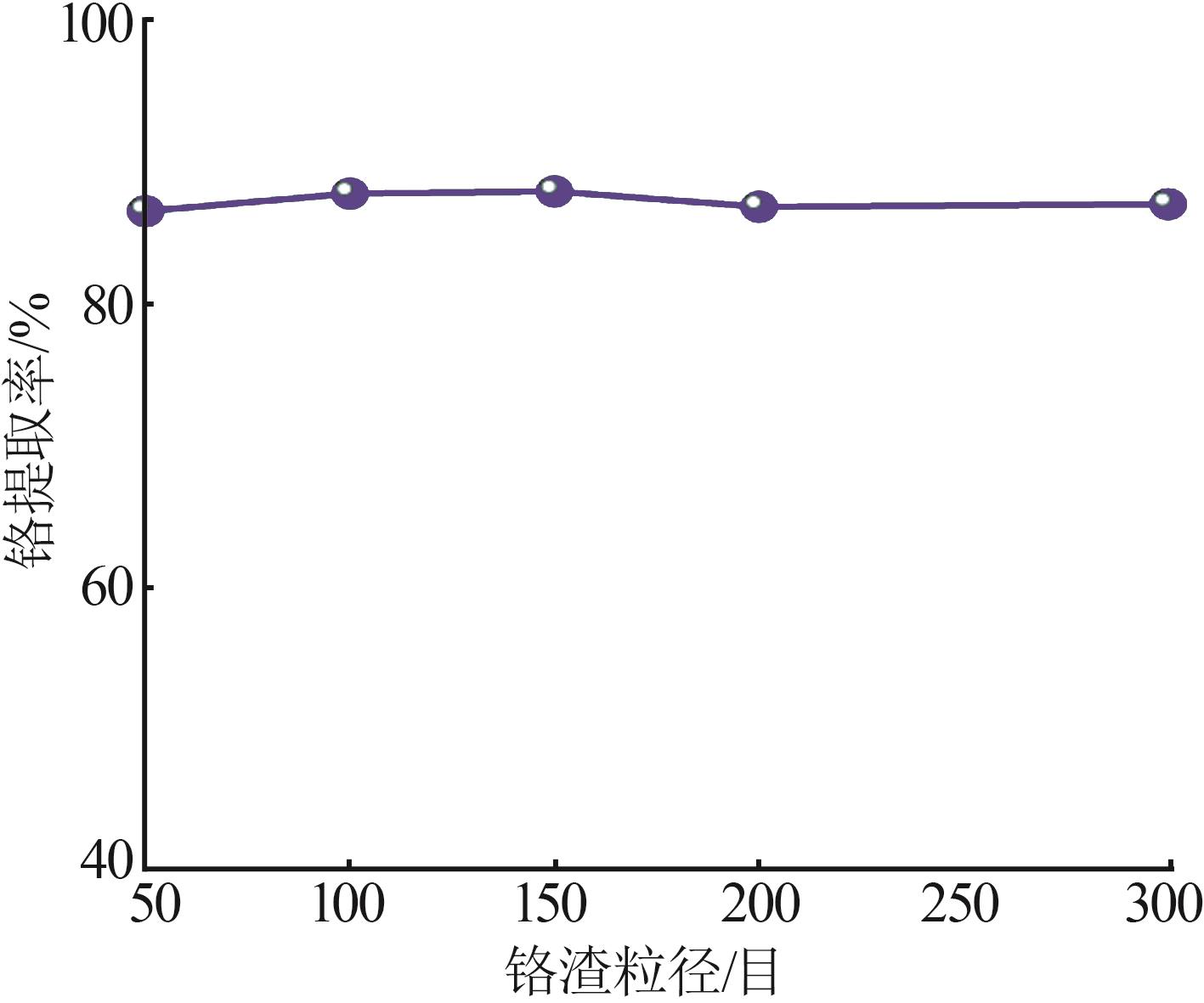

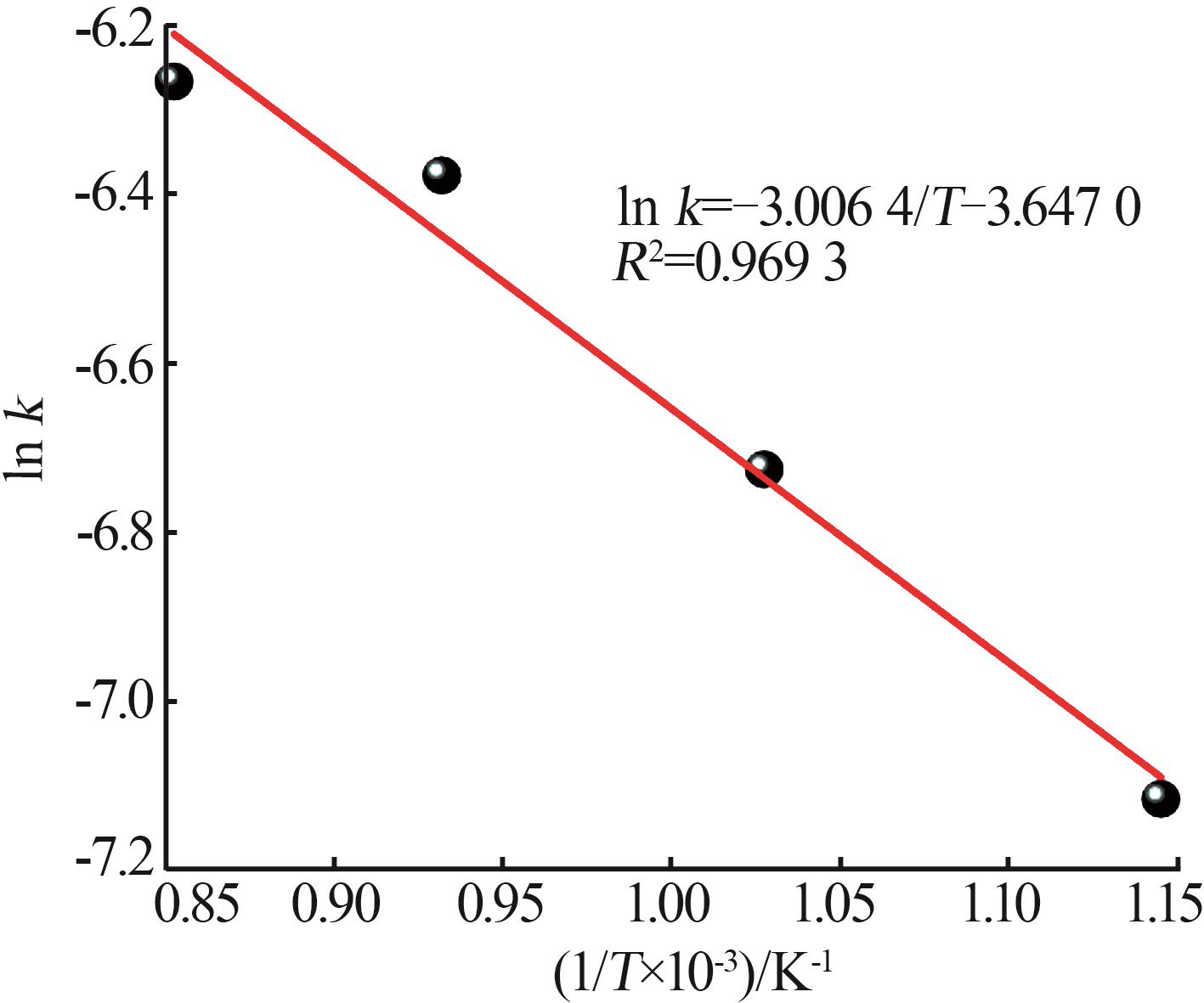

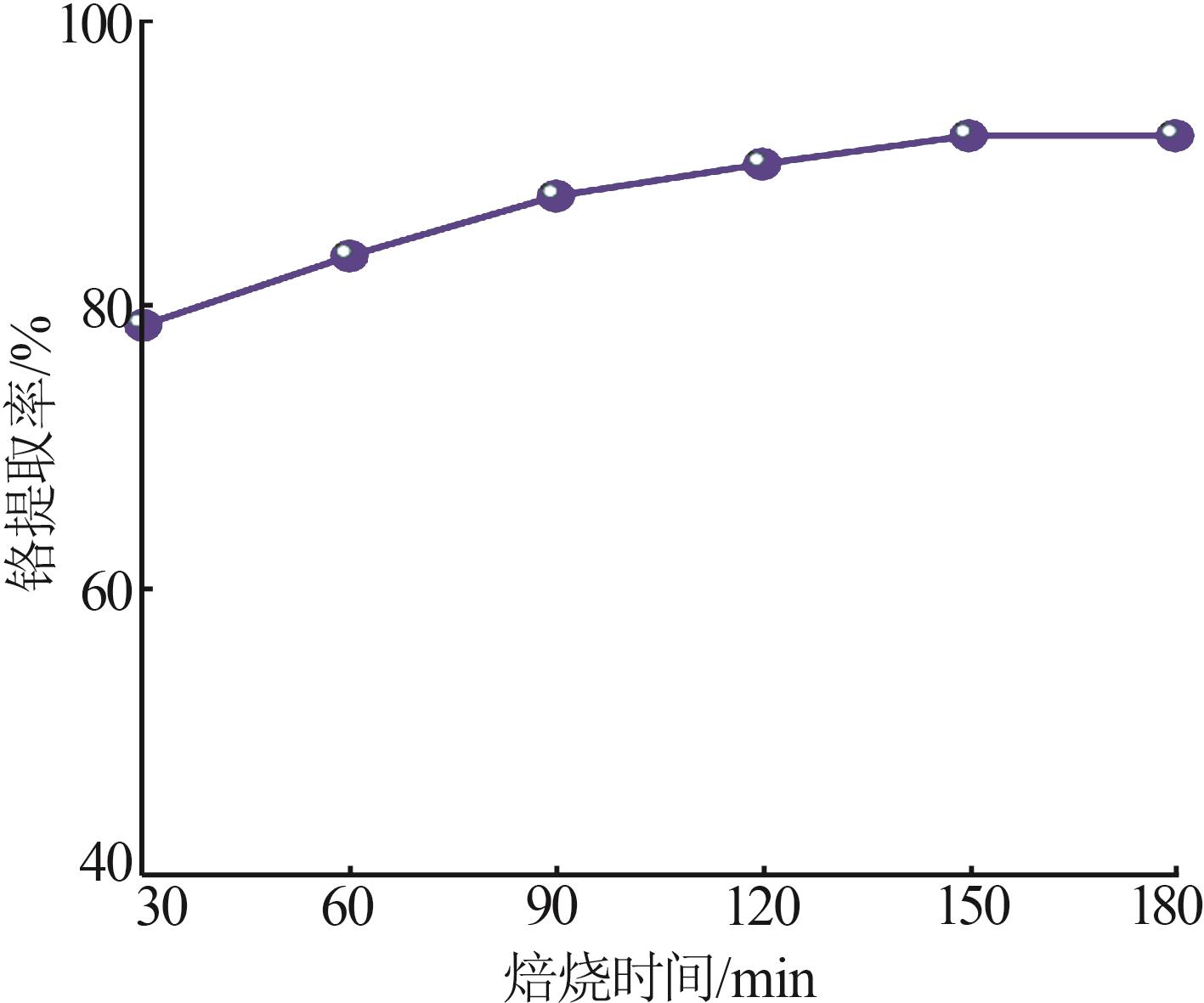

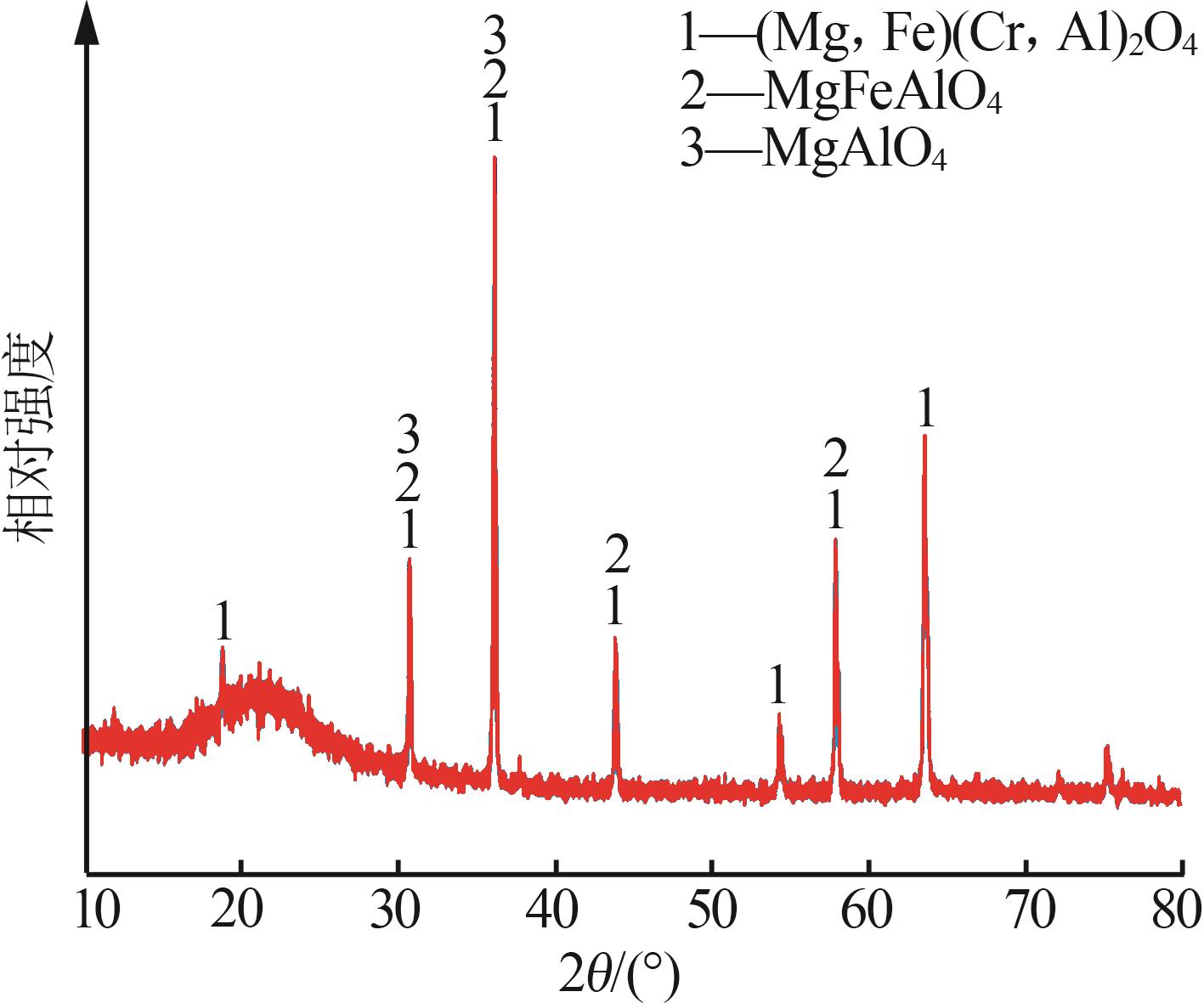

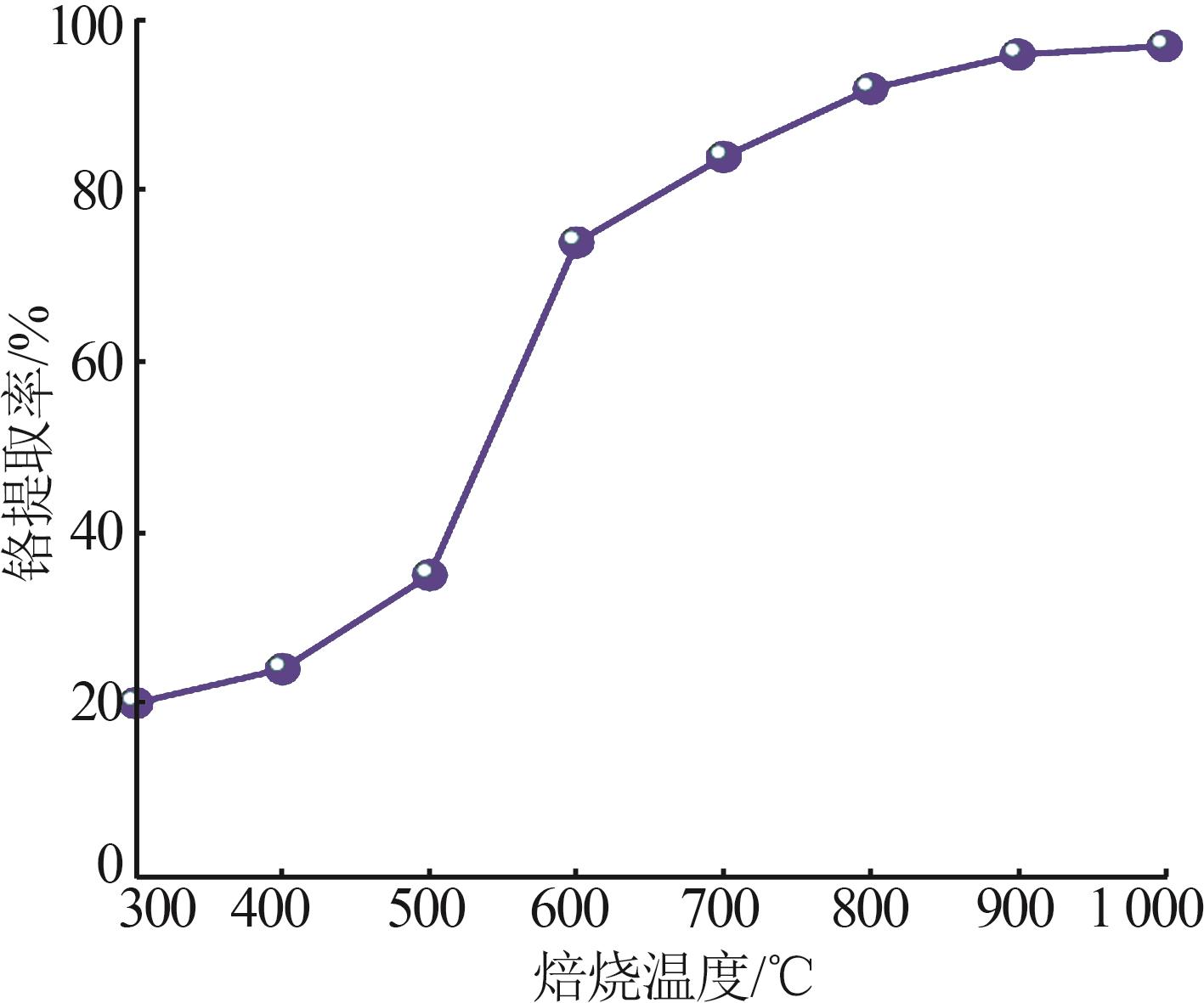

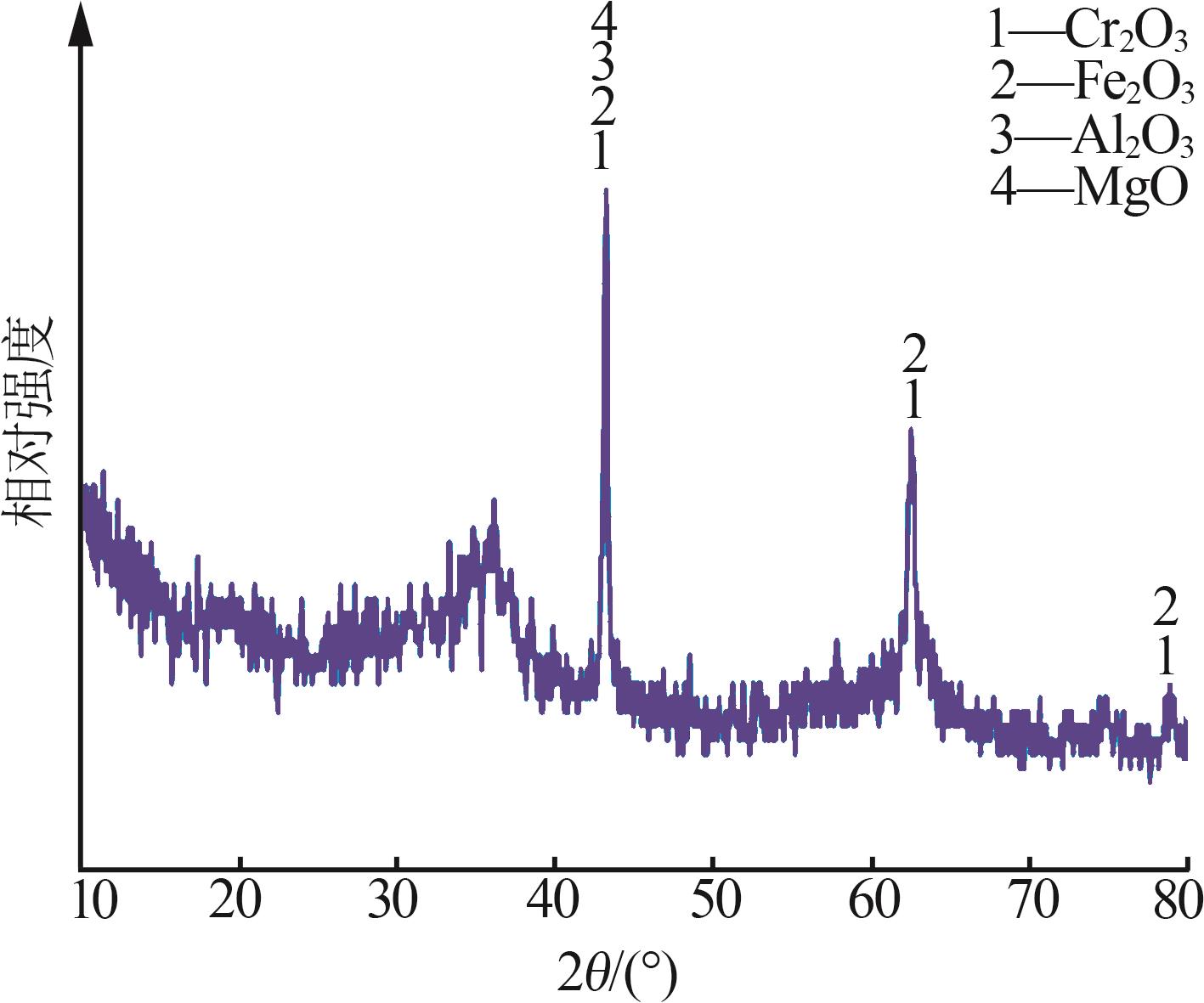

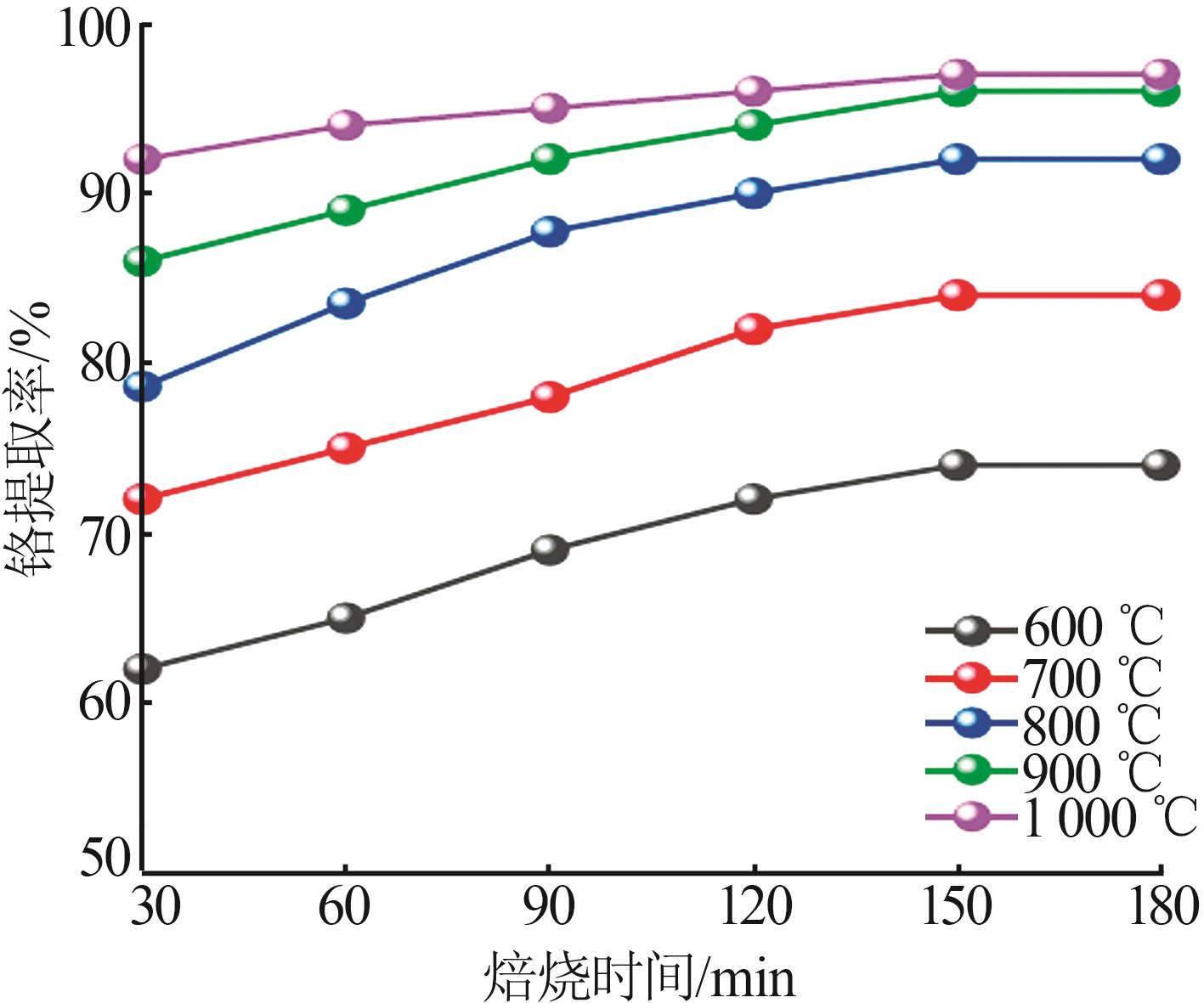

铬铁矿氧化焙烧—水浸提铬残渣中仍然存在较大量未反应的铬元素，研究其深度提取对于实现铬铁矿资源的全资源化利用具有重要意义。利用NaOH-NaCl体系对铬铁矿无钙焙烧渣深度提铬，探究了氧化焙烧过程工艺参数对铬提取率的影响及焙烧过程动力学。结果表明，NaCl用量、焙烧时间、焙烧温度等参数都会影响到铬的提取率。在氢氧化钠添加量为40%（质量分数）、氯化钠添加量为10%（质量分数）、铬渣粒径为100目、焙烧温度为900 ℃、焙烧时间为150 min的优化条件下，铬的提取率达到98%。低熔点NaOH的加入促进了传质，NaCl分解产生的Cl₂作为催化剂和氧化剂，为从铬渣中高效回收铬提供了新思路。铬渣在NaOH-NaCl氧化焙烧体系中由内扩散控制，频率因子为0.026 min^-1，反应表观活化能约为25.00 kJ/mol。并对经焙烧提铬后的铬渣进行了表征分析，结果表明焙烧过程中铬渣的结构遭到破坏，铬从尖晶石结构中释放出来，从而实现铬的提取。

关键词: NaOH-NaCl体系, 铬铁矿无钙焙烧渣, 氧化焙烧, 焙烧过程动力学, 回收铬

Abstract:

A large amount of unreacted chromium still exists in the chromite oxidation roasting-water leaching chromium extraction residue，and the study of its in-depth extraction is of great significance for realizing the full resource utilization of chromite resources.In this study，the NaOH-NaCl system was proposed for the deep extraction of chromium from the calcium-free roasting residue of chromite，and the effects of process parameters on the extraction rate of chromium in the oxidative roasting process and the kinetics of the roasting process were investigated.The results showed that parameters such as NaCl dosage，roasting time and roasting temperature affected the extraction rate of chromium.Under the optimized conditions of sodium hydroxide of 40%， sodium chloride of 10%，chromium slag size of 100 mesh，roasting temperature of 900 ℃ and roasting time of 150 min，the chromium extraction rate reached 98%.The addition of NaOH with a low melting point promoted mass transfer，and Cl₂ generated from the decomposition of NaCl acted as a catalyst and oxidizer，providing a new idea for the efficient recovery of chromium from chromium slag.The oxidative roasting system of chromium slag in NaOH-NaCl was controlled by internal diffusion with the frequency factor A=0.026 min^-1，and the apparent activation energy of the reaction E was about 25.00 kJ/mol.The chromium slag after chromium extraction by roasting was also characterized，and the results showed that the structure of chromium slag was destroyed during roasting，and chromium was released in the spinel structure to achieve chromium extraction.

Key words: NaOH-NaCl system, chromite calcium-free roasting slag, oxidative roasting, kinetics of roasting process, chromium recovery

中图分类号:

TQ136.11

曾一钧, 蒋子文, 蹇成宗, 全学军. 铬铁矿无钙焙烧渣中铬的深度提取研究[J]. 无机盐工业, 2025, 57(1): 90-96.

ZENG Yijun, JIANG Ziwen, JIAN Chengzong, QUAN Xuejun. Study on deep extraction of chromium from calcium-free roasting slag of chromite ore[J]. Inorganic Chemicals Industry, 2025, 57(1): 90-96.

图/表 17

图1

图2

表1

图3

图4

图5

图6

图7

表2

图8

图9

图10

表3

图11

表 4

图12

图13

参考文献 25

1	PENG Hao， GUO Jing， LV Liping，et al.Recovery of chromium by calcium-roasting，sodium-roasting，acidic leaching，alkaline leaching and sub-molten technology：A review［J］.Environmental Chemistry Letters，2021，19（2）：1383-1393.
2	QI Tiangui， LI Yaomin， WANG Peng，et al.Effect of sodium aluminate on chromium spinels oxidation in chromite lime-free roasting process［J］.Transactions of Nonferrous Metals Society of China，2023，33（8）：2497-2510.
3	田仪娟，晏超群，程治良，等.柑桔皮与铬渣共热解毒六价铬［J］.无机盐工业，2021，53（12）：129-134.
	TIAN Yijuan， YAN Chaoqun， CHENG Zhiliang，et al.Detoxification of Cr（Ⅵ） from chromite ore processing residue by pyrolysis with citrus peel［J］.Inorganic Chemicals Industry，2021，53（12）：129-134.
4	PENG Zhiwei， WANG Liancheng， GU Foquan，et al.Recovery of chromium from ferronickel slag：A comparison of microwave roasting and conventional roasting strategies［J］.Powder Technology，2020，372：578-584.
5	ESCUDERO-CASTEJÓN L， TAYLOR J， SÁNCHEZ-SEGADO S，et al.A novel reductive alkali roasting of chromite ores for carcinogen-free Cr⁶⁺-ion extraction of chromium oxide（Cr₂O₃）：A clean route to chromium product manufacturing！［J］.Journal of Hazardous Materials，2021，403：123589.
6	BEUKES J P， DU PREEZ S P， VAN ZYL P G，et al.Review of Cr（Ⅵ） environmental practices in the chromite mining and smelting industry：Relevance to development of the Ring of Fire，Canada［J］.Journal of Cleaner Production，2017，165：874-889.
7	DHAL B， THATOI H N， DAS N N，et al.Chemical and microbial remediation of hexavalent chromium from contaminated soil and mining/metallurgical solid waste：A review［J］.Journal of Hazardous Materials，2013，250/251：272-291.
8	UNCETA N， SÉBY F， MALHERBE J，et al.Chromium speciation in solid matrices and regulation：A review［J］.Analytical and Bioanalytical Chemistry，2010，397（3）：1097-1111.
9	ZHAO Qing， LIU Chengjun， YANG Dapeng，et al.A cleaner method for preparation of chromium oxide from chromite［J］.Process Safety and Environmental Protection，2017，105：91-100.
10	WANG Lanbin， XU Yangming， TIAN Hong，et al.Co-treatment of chromite ore processing residue and pyrolusite for simultaneous detoxification and resource utilization［J］.Journal of Environmental Chemical Engineering，2023，11（3）：109785.
11	KUMAR P， PATRA S K， TRIPATHY S K，et al.Efficient utilization of nickel rich chromite ore processing tailings by carbothermic smelting［J］.Journal of Cleaner Production，2021，315：128046.
12	TIAN Yijuan， QUAN Xuejun， LI Gang，et al.A cleaner method for preparation of chromium oxide from chromite ore［J］.Process Safety and Environmental Protection，2022，158：87-97.
13	吴俊，程雯，全学军，等.铬铁矿无钙焙烧渣的酸浸解毒及浸出行为［J］.无机盐工业，2019，51（7）：64-67.
	WU Jun， CHENG Wen， QUAN Xuejun，et al.Acid leaching detoxification and leaching behavior of chromite ore processing residue［J］.Inorganic Chemicals Industry，2019，51（7）：64-67.
14	温婧，姜涛，余唐霞，等.钒铬渣锰盐焙烧酸浸过程中钒、铬的分离行为［J］.中国有色金属学报，2021，31（4）：977-983.
	WEN Jing， JIANG Tao， YU Tangxia，et al.Separation of vanadium and chromium from vanadium-chromium slag by manganese salt roasting［J］.The Chinese Journal of Nonferrous Metals，2021，31（4）：977-983.
15	ZHANG Jing， XIE Wenyu， CHU Shasha，et al.Sufficient extraction of Cr from chromium ore processing residue（COPR） by selective Mg removal［J］.Journal of Hazardous Materials，2022，440：129754.
16	ZHANG Xingran， LI Gang， WU Jun，et al.Leaching of valuable elements from the waste chromite ore processing residue：A kinetic analysis［J］.ACS Omega，2020，5（31）：19633-19638.
17	叶鹏，全学军，秦险峰，等.铬铁矿无钙焙烧渣盐酸浸出［J］.化工学报，2019，70（11）：4428-4436.
	YE Peng， QUAN Xuejun， QIN Xianfeng，et al.Leaching of chromite ore processing residue from non-calcium roasting with hydrochloric acid［J］.CIESC Journal，2019，70（11）：4428-4436.
18	宋艳，杨志平，康绍辉，等.铬渣中六价铬的浸出及还原试验研究［J］.湿法冶金，2017，36（5）：380-383.
	SONG Yan， YANG Zhiping， KANG Shaohui，et al.Leaching and reduction of hexavalent chromium in chromium residue［J］.Hydrometallurgy of China，2017，36（5）：380-383.
19	庆朋辉，董玉明，王兴润，等.铬铁矿无钙焙烧铬渣的深度提铬与无害化处理［J］.无机盐工业，2020，52（6）：63-67，104.
	QING Penghui， DONG Yuming， WANG Xingrun，et al.Chromium extraction and detoxification of processing residue from lime-free roasting process of chromite ore［J］.Inorganic Chemicals Industry，2020，52（6）：63-67，104.
20	FANG Haixing， LI Hongyi， XIE Bing.Effective chromium extraction from chromium-containing vanadium slag by sodium roasting and water leaching［J］.ISIJ International，2012，52（11）：1958-1965.
21	WANG Bo， YANG Qiaowen.Optimization of roasting parameters for recovery of vanadium and tungsten from spent SCR catalyst with composite roasting［J］.Processes，2021，9（11）：1923.
22	ZENG Xi， WANG Fang， ZHANG Huifeng，et al.Extraction of vanadium from stone coal by roasting in a fluidized bed reactor［J］.Fuel，2015，142：180-188.
23	GILLIGAN R， NIKOLOSKI A N.The extraction of vanadium from titanomagnetites and other sources［J］.Minerals Engineering，2020，146：106106.
24	LI Y， NI H， ZHOU Y，et al.Kinetic study of titanium-bearing electric arc furnace molten slag treated by molten sodium hydroxide［J］.Minerals & Metallurgical Processing，2017，34（1）：44-52.
25	赵昌明，翟玉春，刘岩，等.红土镍矿在NaOH亚熔盐体系中的预脱硅［J］.中国有色金属学报，2009，19（5）：949-954.
	ZHAO Changming， ZHAI Yuchun， LIU Yan，et al.Pre-desilication of laterite in NaOH sub-molten salt system［J］.The Chinese Journal of Nonferrous Metals，2009，19（5）：949-954.

控制机理	动力学方程	反应式

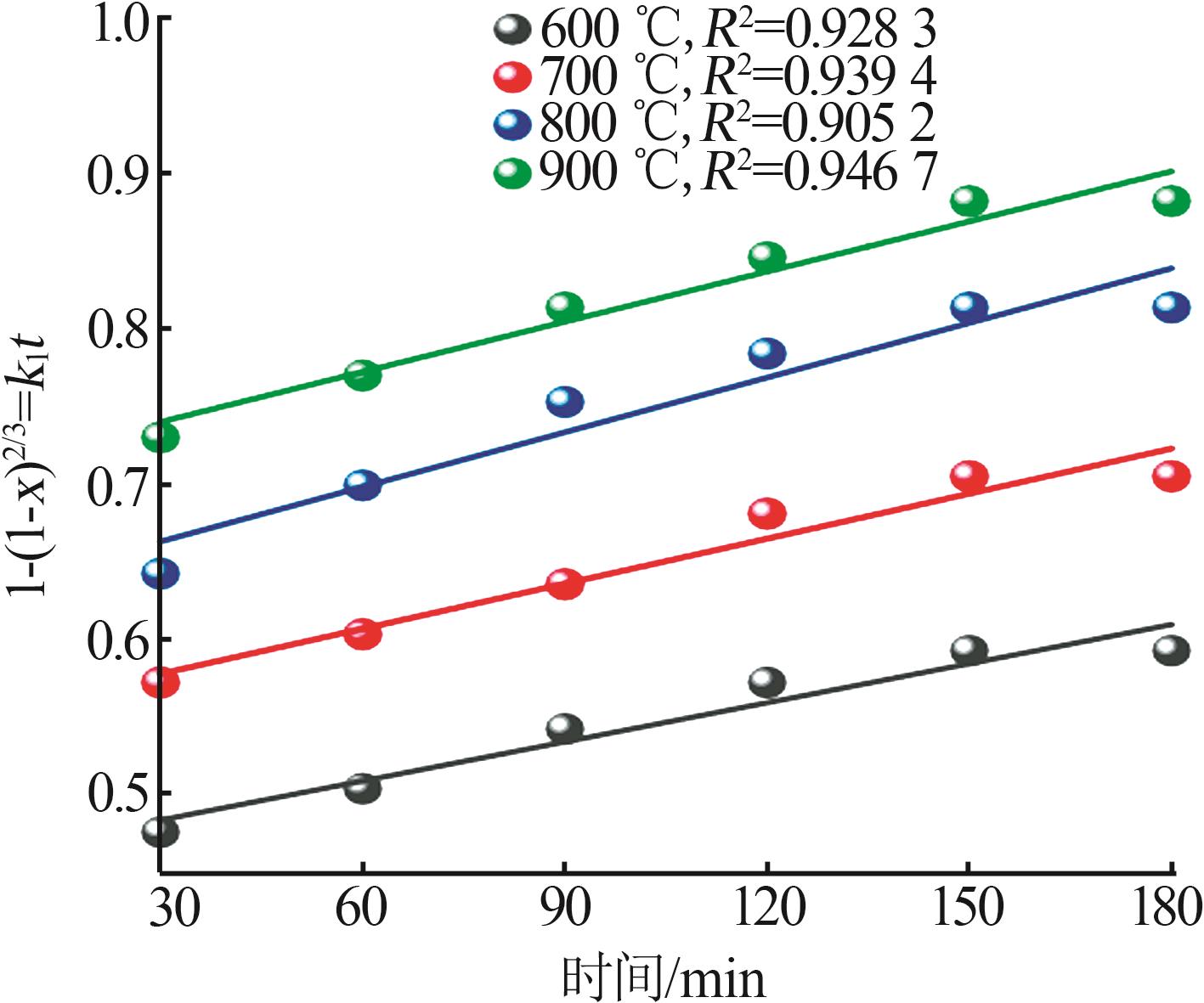

液体边界层扩散控制	1-（1-x）^2/3=k₁t	（2）

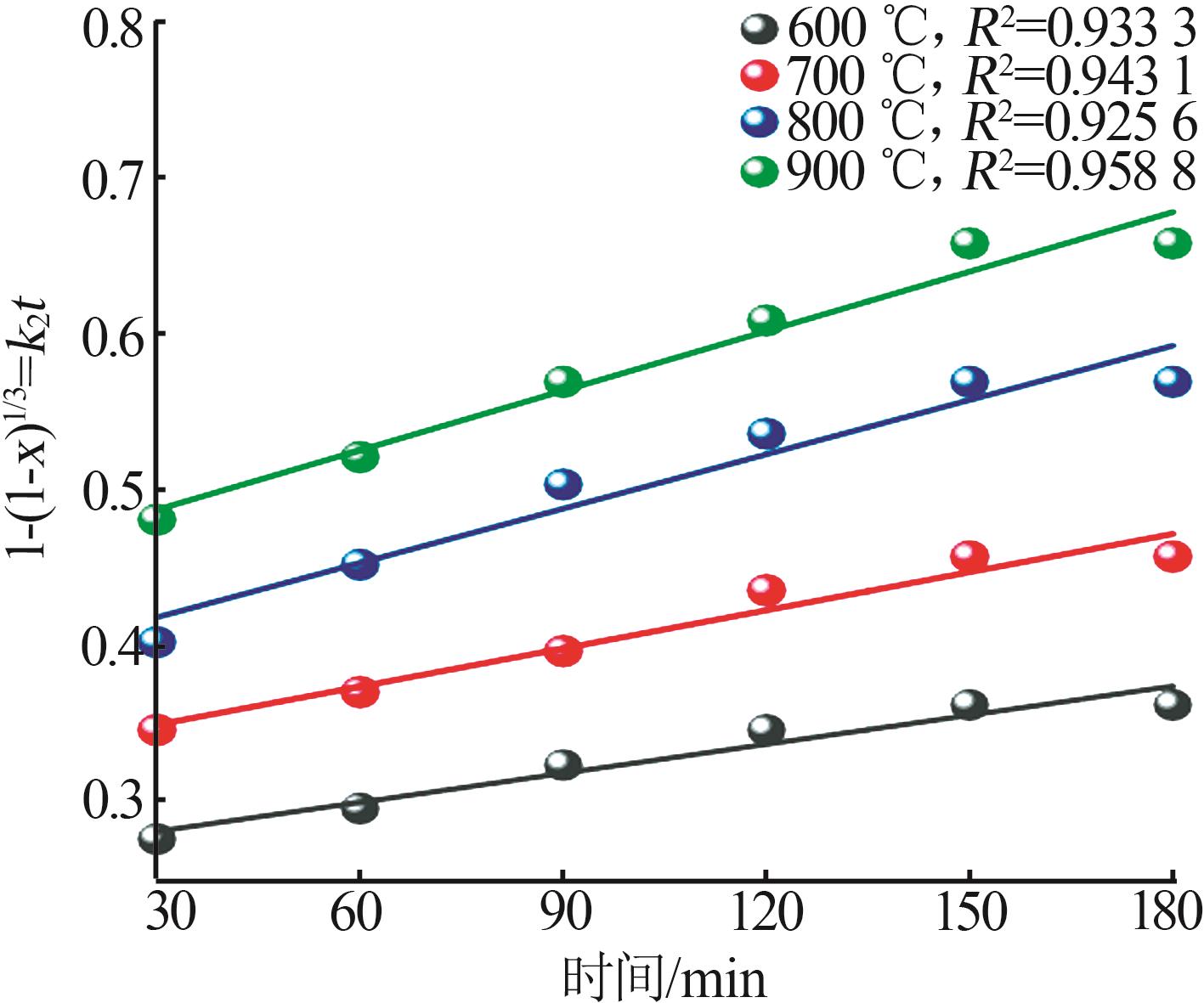

化学反应控制	1-（1-x）^1/3=k₂t	（3）

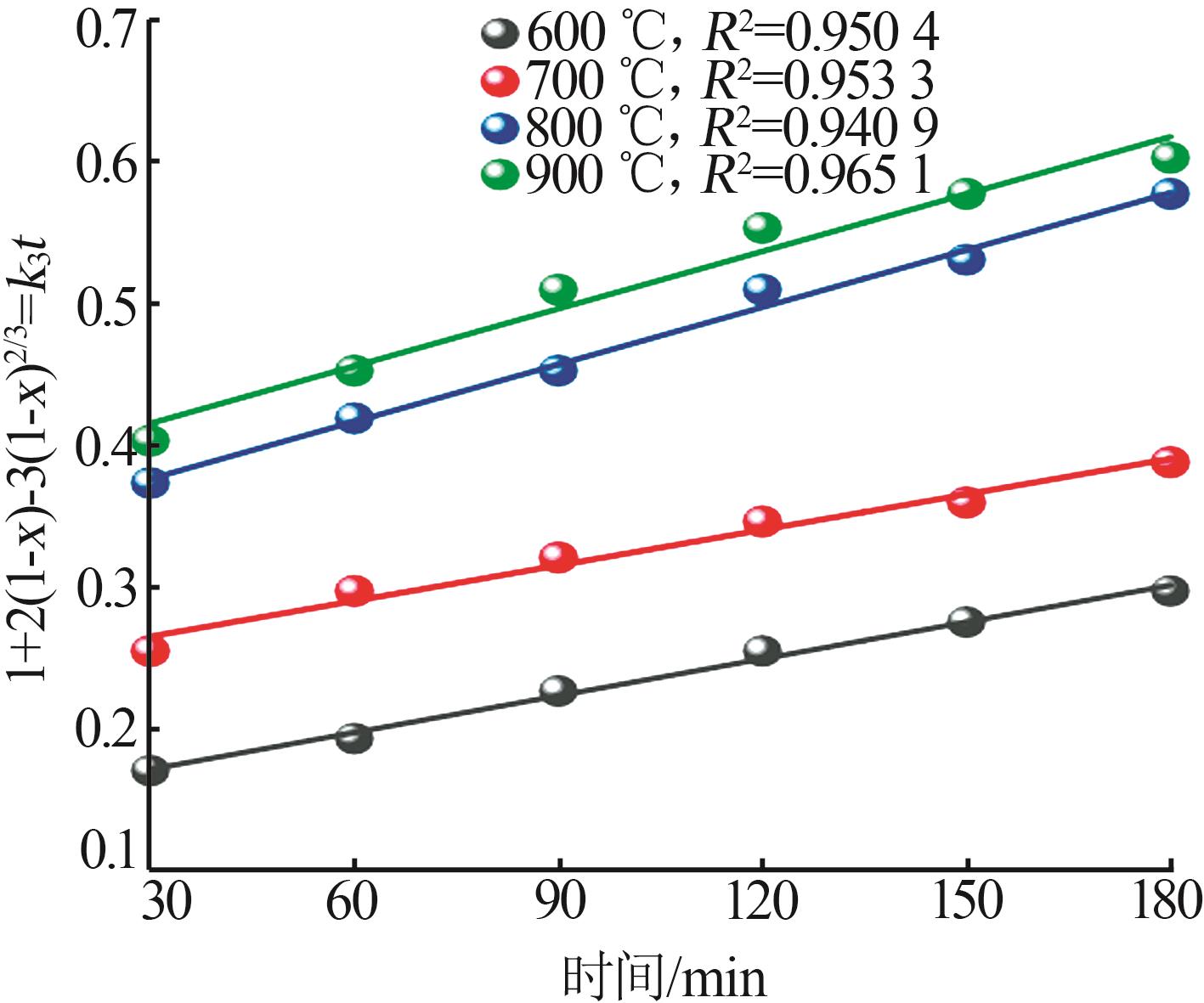

内扩散控制	1+2（1-x）-3（1-x）^2/3=k₃t	（4）

温度/℃	1-（1-x）^2/3=k₁t		1-（1-x）^1/3=k₂t			1+2（1-x）-3（1-x）^2/3=k₃t
温度/℃	k₁/min^-1	R²	k₂/min^-1	R²		k₃/min^-1	R²
600	8.421 3×10^-4	0.928 3	6.212 8×10^-4	0.933 3	8.121 1×10^-4		0.950 4
700	9.698 9×10^-4	0.939 4	8.161 3×10^-4	0.943 1	0.001 2		0.953 3
800	0.001 8	0.905 2	0.001 2	0.925 6	0.001 7		0.940 9
900	0.001 1	0.946 7	0.001 3	0.958 8	0.001 9		0.965 1

样品	w（Cr₂O₃）	w（Al₂O₃）	w（SiO₂）	w（MgO）	w（Fe₂O₃）	w（其他）
样品 1	1.75	10.32	2.64	13.88	73.72	13.46
样品 2	1.73	10.26	2.65	13.58	73.75	11.71
样品 3	1.60	10.25	2.66	13.71	73.75	11.53
平均值	1.69	10.28	2.65	13.72	73.74	12.23
