铕掺杂改善锂离子电池正极材料LiFePO4电化学性能研究

doi:10.19964/j.issn.1006-4990.2023-0520

摘要/Abstract

摘要：

橄榄石结构的LiFePO₄正极材料因其多重优势被广泛应用于新能源汽车和储能领域，但其较差的电导率和缓慢的锂离子扩散速率限制了其低温和倍率等性能。元素掺杂被认为是一种改善正极材料倍率、低温等性能的有效策略。采用固相法合成了稀土金属铕掺杂的LiFe_1-_x Eu _x PO₄/C正极材料，并研究了铕掺杂量对LiFePO₄形貌、结构和电化学性能的影响。结果表明，铕掺杂能够改善LiFePO₄/C的电化学性能，其中LiFe_0.97Eu_0.03PO₄/C表现出最佳的倍率、低温和循环性能，其组成的纽扣电池在20C高倍率下放电比容量为95.1 mA·h/g（较LiFePO₄/C提升57.7%），在低温（-20 ℃、0.1C）下的放电比容量为81.5 mA·h/g（较LiFePO₄/C提升73.8%），1C下经200次循环后其容量保持率为96.43%（较LiFePO₄/C高出2.46%）。X射线衍射分析和扫描电镜分析结果表明，铕的掺入能增大LiFePO₄的晶胞体积，降低Li和O原子之间的结合能，从而提高锂离子的扩散速率。电化学交流阻抗测试结果表明，LiFe_0.97Eu_0.03PO₄/C表现出最低的电荷转移电阻和最高的锂离子扩散系数，其锂离子扩散系数比未掺杂的LiFePO₄/C高出2个数量级，这解释了其出色的倍率、低温和循环性能。

关键词: LiFePO₄, 锂离子电池, 铕掺杂, 倍率性能, 循环性能

Abstract:

The olivine LiFePO₄ cathode material is widely used in the field of electric vehicles and energy storage due to its multiple advantages，however，its low temperature and rate performance are limited by poor electrical conductivity and sluggish lithium ions diffusion kinetics.Elemental doping is considered to be an effective strategy to improve the properties of cathode materials such as multiplicity and low temperature performance.Here，rare earth metal europium⁃doped LiFe_1-_x Eu _x PO₄/C cathode materials were synthesized by solid⁃phase method，and the effects of europium doping on the morphology，structure，and electrochemical properties of LiFePO₄were investigated.The results showed that europium doping could improve the electrochemical properties of LiFePO₄/C.The LiFe_0.97Eu_0.03PO₄/C showed the best rate，low temperature and cycling performance，with its discharge capacity of 95.1 mA·h/g at high rate of 20C（57.7% enhancement compared with that of LiFePO₄/C），discharge capacity of 81.5 mA·h/g（73.8% enhancement compared with that of LiFePO₄/C） at low temperature of -20 ℃，and capacity retention rate of 96.43%（26.2% enhancement compared with that of LiFePO₄/C） after 200 cycles at 1C.X-ray diffraction（XRD） and scanning electron microscopy（SEM） results showed that the europium doping could increase the cell volume of LiFePO₄ and decrease the binding energy between Li and O atoms，which could improve the diffusion rate of lithium ions.Electrochemical alternating impedance（EIS） test results showed that LiFe_0.97Eu_0.03PO₄/C exhibited the lowest charge transfer resistance，and the highest lithium ion diffusion coefficient that was two orders of magnitude higher than that of the undoped LiFePO₄/C，which explained its excellent rate，low⁃temperature and cycling performance.

Key words: LiFePO₄, lithium?ion batteries, europium doping, rate, cycling

中图分类号:

TM911

薛山, 刘璐, 戴建升, 李晴, 冯泽, 李意能. 铕掺杂改善锂离子电池正极材料LiFePO₄电化学性能研究[J]. 无机盐工业, 2024, 56(8): 67-73.

XUE Shan, LIU Lu, DAI Jiansheng, LI Qing, FENG Ze, LI Yineng. Study on electrochemical properties of europium⁃doped LiFePO₄ cathode material for lithium⁃ion battery[J]. Inorganic Chemicals Industry, 2024, 56(8): 67-73.

图/表 8

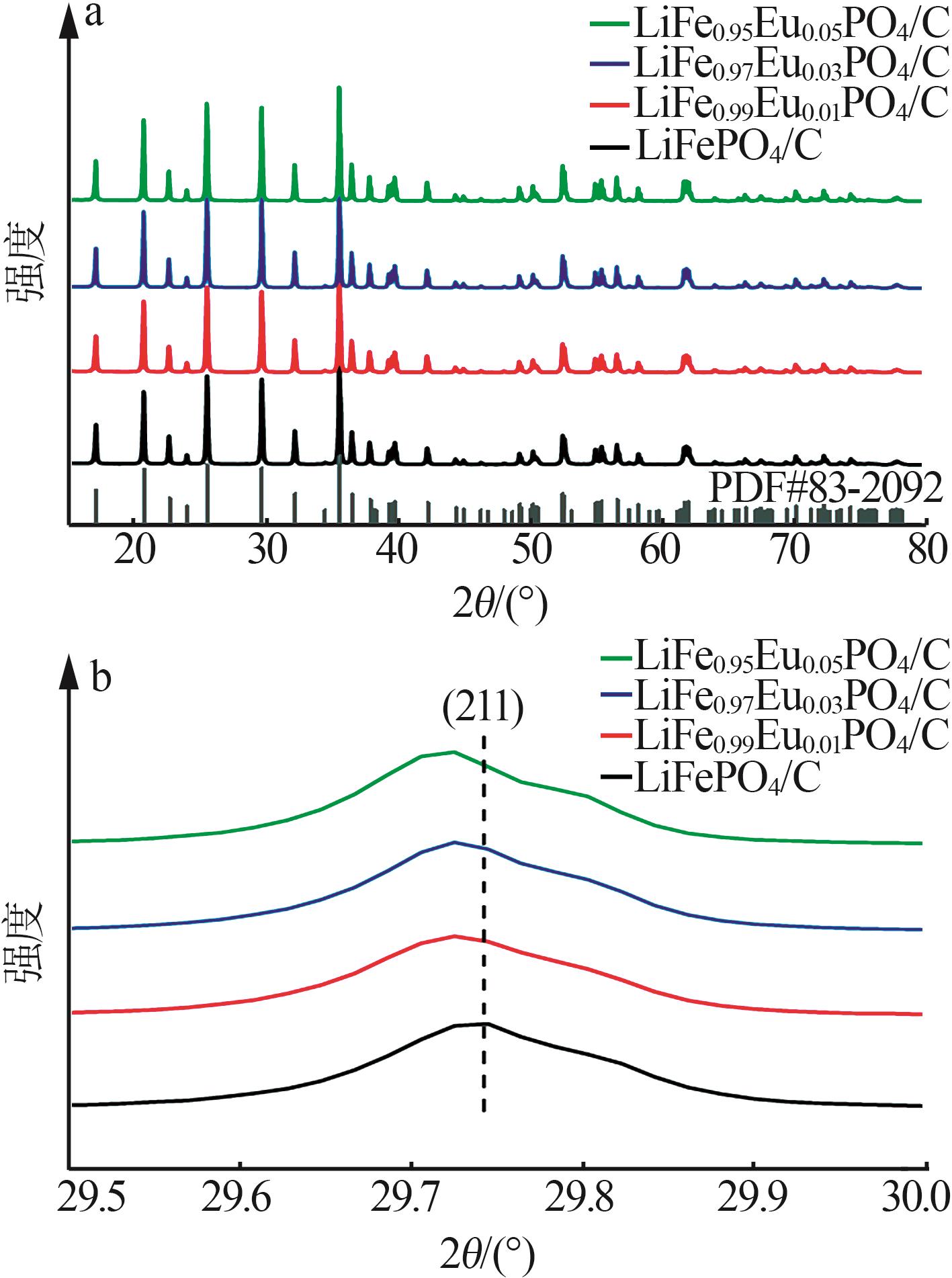

图1

图2

表1

表2

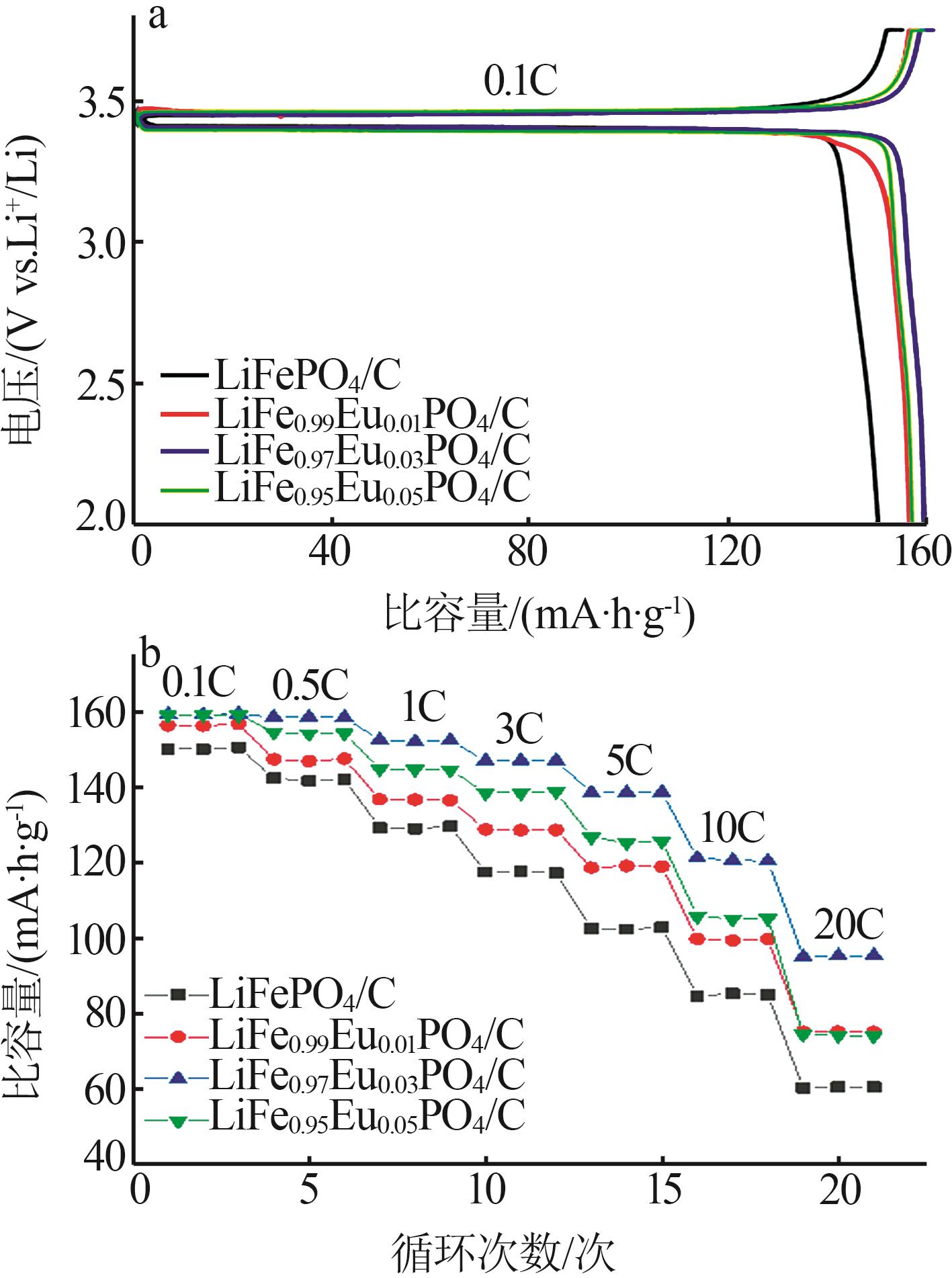

图3

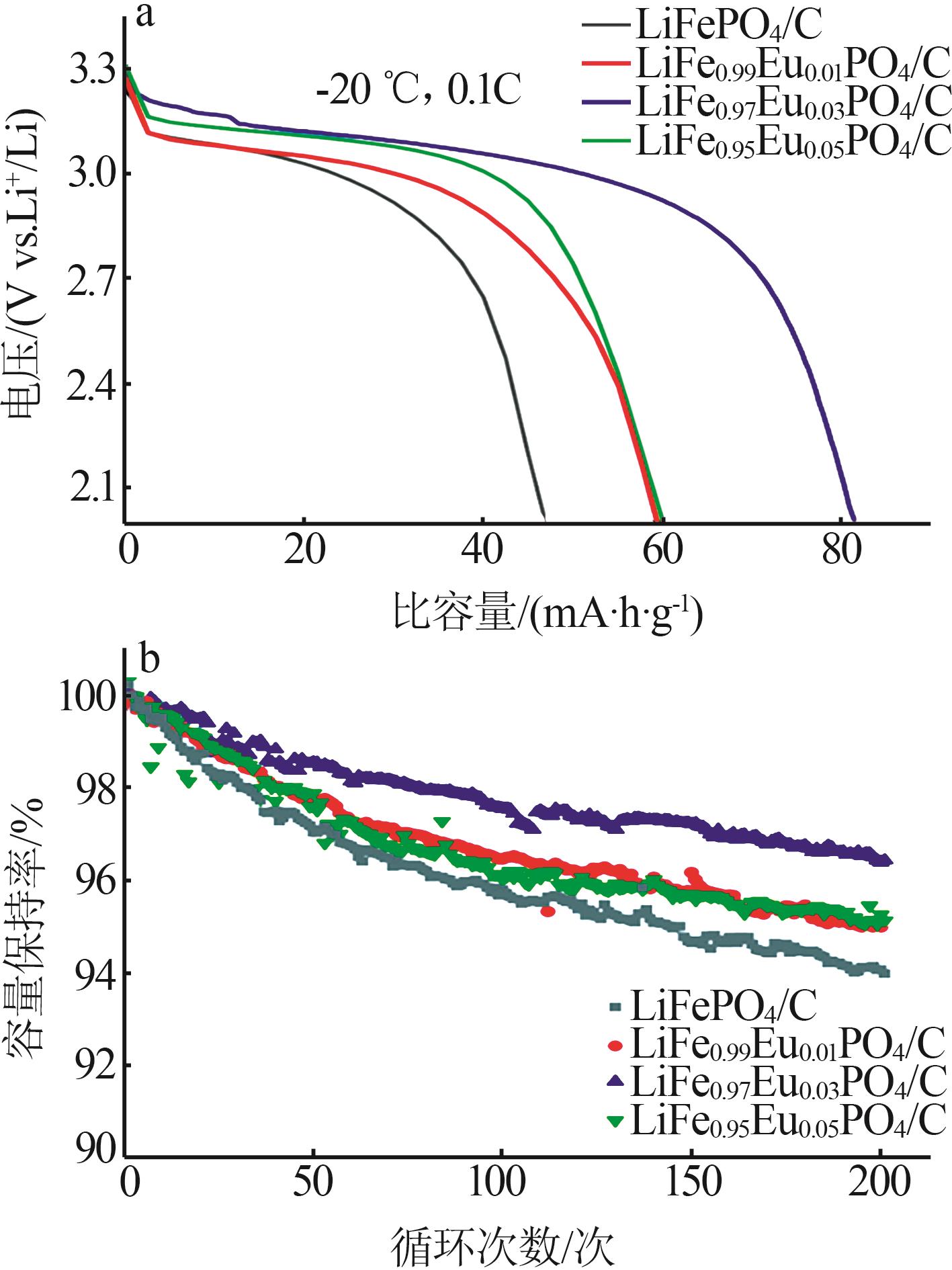

图4

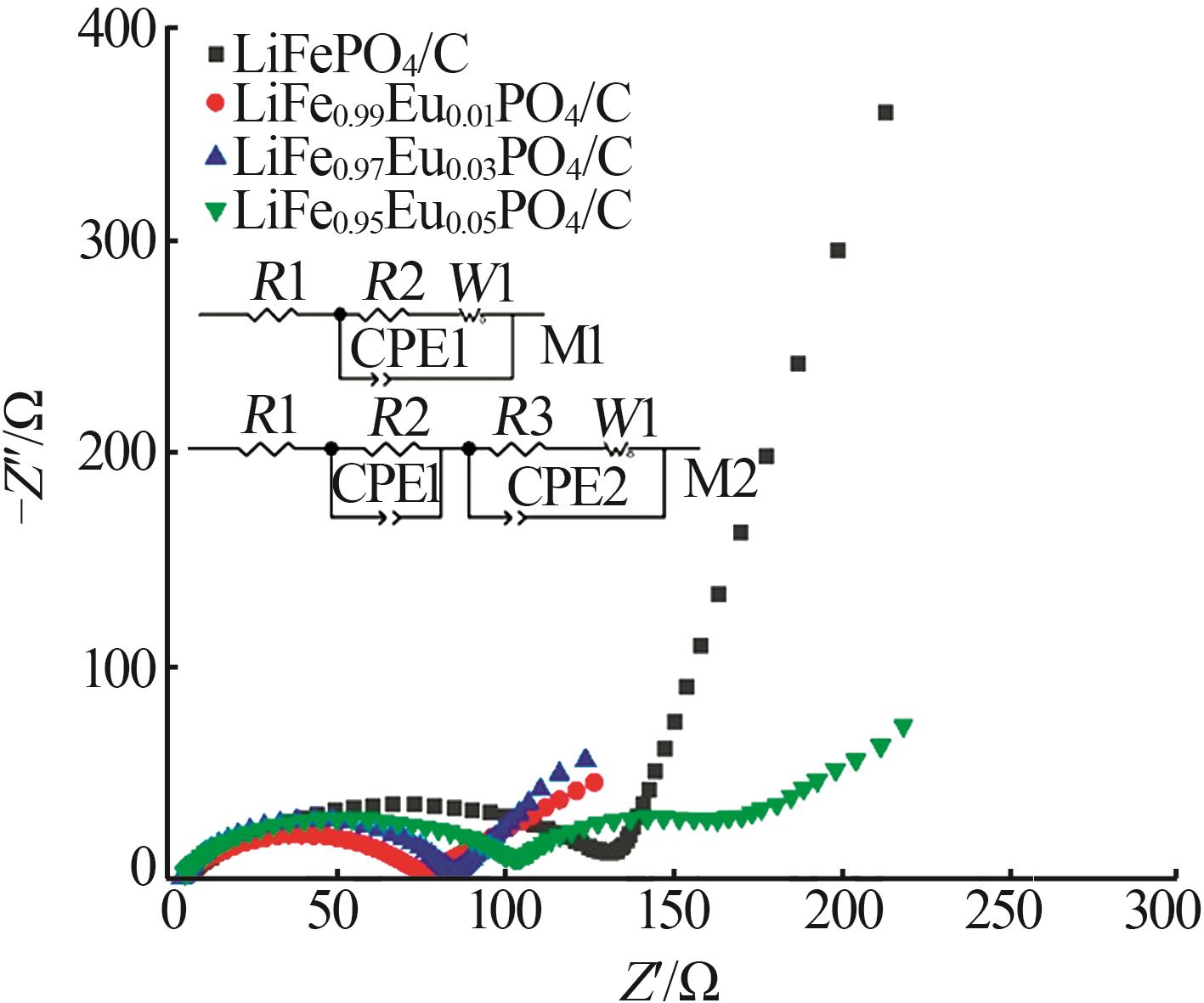

图5

表3

参考文献 26

1	HUANG Jinwang， ZHANG Bo， ZHANG Shipeng，et al.Ultra⁃fine nano-Mg（OH）₂ electrodeposited in flexible confined space and its enhancement of the performance of LiFePO₄ lithium⁃ion batteries［J］.Advanced Functional Materials，2023，33（44）：2307215.
2	王甲泰，赵段，马莲花，等.锂离子电池正极材料磷酸铁锂的研究进展［J］.无机盐工业，2020，52（4）：18-22.
	WANG Jiatai， ZHAO Duan， MA Lianhua，et al.Research progress of LiFePO₄ cathode materials for Li-ion battery［J］.Inorganic Chemicals Industry，2020，52（4）：18-22.
3	LING J， KARUPPIAH C， KRISHNAN S G，et al.Phosphate polyanion materials as high⁃voltage lithium⁃ion battery cathode：A review［J］.Energy & Fuels，2021，35（13）：10428-10450.
4	KITTNER N， LILL F， KAMMEN D M.Energy storage deployment and innovation for the clean energy transition［J］.Nature Energy，2017，2（9）：17125.
5	LI Yilin， FAN Ziqiang， PENG Zhijian，et al.Metal⁃organic framework⁃derived LiFePO₄/C composites for lithium storage：In situ construction，effective exploitation，and targeted restoration［J］.EcoMat，2023，5（12）：e12415.
6	XU Wenhan， LI Yanwei， YAO Jinhuan，et al.LiFePO₄/rGO composite prepared from the leaching liquor of jarosite residue as a cathode material for lithium⁃ion batteries［J］.Journal of Alloys and Compounds，2023，952：170105.
7	MENG Dehai， DUAN Haozhi， WU Shijie，et al.Lithium iron phosphate with high⁃rate capability synthesized through hydrothermal reaction in low Li concentration solution［J］.Journal of Alloys and Compounds，2023，967：171570.
8	潘晓晓，庄树新，孙雨晴，等.动力型磷酸铁锂正极材料改性的研究进展［J］.无机盐工业，2023，55（6）：18-26.
	PAN Xiaoxiao， ZHUANG Shuxin， SUN Yuqing，et al.Research progress of modified-LiFePO₄ as cathode materials for lithium ion batteries［J］.Inorganic Chemicals Industry，2023，55（6）：18-26.
9	LIU Yulong， LIU Jian， WANG Jiajun，et al.Formation of size⁃dependent and conductive phase on lithium iron phosphate during carbon coating［J］.Nature Communications，2018，9：929.
10	MO Runwei， LI Fan， TAN Xinyi，et al.High⁃quality mesoporous graphene particles as high⁃energy and fast⁃charging anodes
	for lithium⁃ion batteries［J］.Nature Communications，2019，10： 1474.
11	张婷，林森，于建国.磷酸铁锂正极材料的制备及性能强化研究进展［J］.无机盐工业，2021，53（6）：31-40.
	ZHANG Ting， LIN Sen， YU Jianguo.Research progress in synthesis and performance enhancement of LiFePO₄ cathode materi⁃
	als［J］.Inorganic Chemicals Industry，2021，53（6）：31-40.
12	LI Fan， TAO Ran， TAN Xinyi，et al.Graphite⁃embedded lithium iron phosphate for high⁃power⁃energy cathodes［J］.Nano Letters，2021，21（6）：2572-2579.
13	张贵萍，闫筱炎，王兵，等.长寿命循环的磷酸铁锂电池及材料、工艺［J］.储能科学与技术，2023，12（7）：2134-2140.
	ZHANG Guiping， YAN Xiaoyan， WANG Bing，et al.Long life lithium iron phosphate battery and its materials and process［J］.Energy Storage Science and Technology，2023，12（7）：2134-2140.
14	TAO Ran， LI Fan， LU Xing，et al.High⁃conductivity⁃dispersibility graphene made by catalytic exfoliation of graphite for lithium⁃ion battery［J］.Advanced Functional Materials，2021，31（6）：2007630.
15	LAMA B， SMIRNOVA A L， PAUDEL T R.Enhanced Li-ion diffusivity of LiFePO₄ by Ru doping：Ab initio and machine learning force field results［J］.ACS Applied Energy Materials，2023，6（20）：10424-10431.
16	ZHANG Yin， ALARCO J A， NERKAR J Y，et al.Observation of preferential cation doping on the surface of LiFePO₄ particles and its effect on properties［J］.ACS Applied Energy Materials，2020，3（9）：9158-9167.
17	LIU Xingzhong， ZHANG Yue， MENG Yanshuang，et al.Influence mechanism of Mg²⁺ doping on electrochemical properties of LiFePO₄ cathode materials［J］.ACS Applied Energy Materials，2022，5（7）：8452-8459.
18	ZHANG Baofeng， MA Xiaoning， HOU Wenqiang，et al.Revealing the ultrahigh rate performance of the La and Ce co⁃doping LiFePO₄ composite［J］.ACS Applied Energy Materials，2022，5（12）：14712-14719.
19	SHEN Chaoqi， LIN Wei， HU Heshan，et al.The electronic and geometric structure modifications of LiFePO₄ with vanadium doping to achieve ultrafast discharging capability：The experimental and theoretical investigations［J］.Journal of Alloys and Compounds，2023，936：168035.
20	TIAN Zhe， ZHOU Zhufa， LIU Shanshan，et al.Enhanced properties of olivine LiFePO₄/graphene co⁃doped with Nb⁵⁺ and Ti⁴⁺ by a sol-gel method［J］.Solid State Ionics，2015，278：186-191.
21	ZHANG Baofeng， XU Youlong， WANG Jie，et al.Lanthanum and cerium co⁃doped LiFePO₄：Morphology，electrochemical performance and kinetic study from -30-+50 ℃［J］.Electrochimica Acta，2019，322：134686.
22	CONG Jun， LUO Shaohua， LI Pengyu，et al.Excellent electrochemical performance europium⁃doped LiFePO₄ cathode material derived from acid⁃washed iron red［J］.Ionics，2023，29（11）：4527-4535.
23	XU Yan， ZHAO Minshou， SUN Bin.Doping supervalent rare earth ion in LiFePO₄/C through hydrothermal method［J］.Solid State Ionics，2016，291：14-19.
24	ZHAO Nannan， LI Yongsheng， ZHI Xiaoke，et al.Effect of Ce³⁺ doping on the properties of LiFePO₄ cathode material［J］.Journal of Rare Earths，2016，34（2）：174-180.
25	TENG Tao， XIAO Li， SHEN Li，et al.Effect of Nb doping at Fe site on the cycling stability and rate capability of LiFePO₄ for lithium⁃ion batteries［J］.Vacuum，2022，203：111306.
26	凌仕刚，许洁茹，李泓.锂电池研究中的EIS实验测量和分析方法［J］.储能科学与技术，2018，7（4）：732-749.
	LING Shigang， XU Jieru， LI Hong.Experimental measurement and analysis methods of electrochemical impedance spectroscopy for lithium batteries［J］.Energy Storage Science and Technology，2018，7（4）：732-749.

样品	a/Å	b/Å	c/Å	V/Å³	平均Li—O键长/Å
纯LiFePO₄/C	10.333	6.010	4.695	291.57	2.137
LiFe_0.99Eu_0.01PO₄/C	10.338	6.011	4.697	291.880	2.146
LiFe_0.97Eu_0.03PO₄/C	10.343	6.014	4.703	292.540	2.148
LiFe_0.95Eu_0.05PO₄/C	10.334	6.009	4.698	291.732	2.143
LiFePO₄标准卡片	10.334	6.010	4.693	291.470

样品	w（Fe）/ %	w（Li）/ %	w（P）/ %	w（Eu）/10^-6	w（C）/ %	电阻率/（Ω·cm）
LiFePO₄/C	34.86	4.54	19.56	0	1.18	24.2
LiFe_0.99Eu_0.01PO₄/C	34.78	4.48	19.53	860	1.15	23.6
LiFe_0.97Eu_0.03PO₄/C	34.44	4.46	19.52	2 531	1.17	23.4
LiFe_0.95Eu_0.05PO₄/C	34.05	4.49	19.55	4 472	1.17	23.8

样品	R_b/Ω	R_ct/Ω	R_sei/Ω	δ	D_Li/（cm²·s^-1）
LiFePO₄/C	3.89	132.4		25.8	4.57×10^-15
LiFe_0.99Eu_0.01PO₄/C	3.71	70.3		11.5	5.41×10^-14
LiFe_0.97Eu_0.03PO₄/C	3.38	80.77		5.20	1.12×10^-13
LiFe_0.95Eu_0.05PO₄/C	3.27	96.44	85.82	16.4	2.47×10^-14
