磷石膏配料碳热熔融还原硫逸出及熔渣物相分析

doi:10.19964/j.issn.1006-4990.2023-0203

摘要/Abstract

摘要：

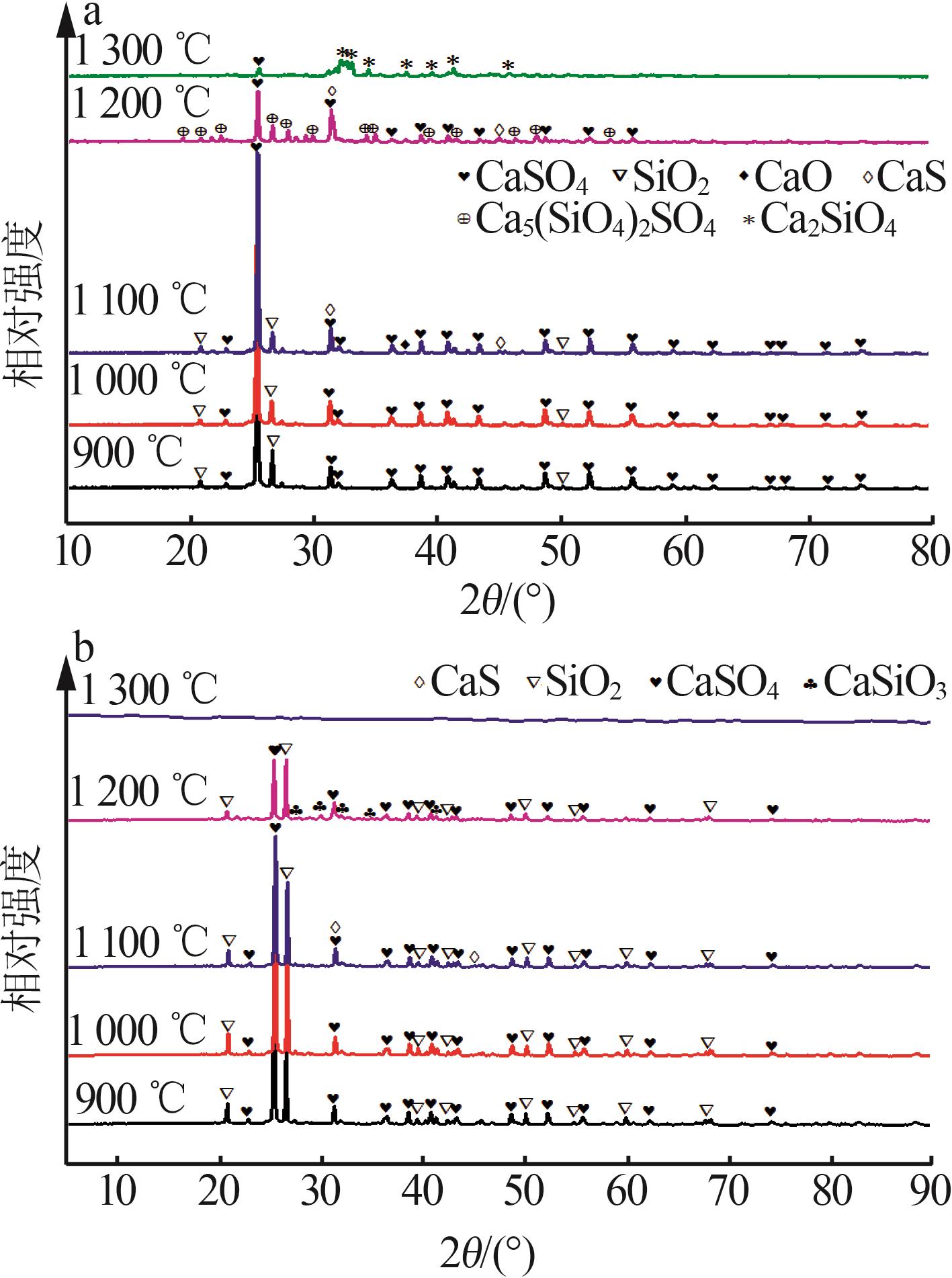

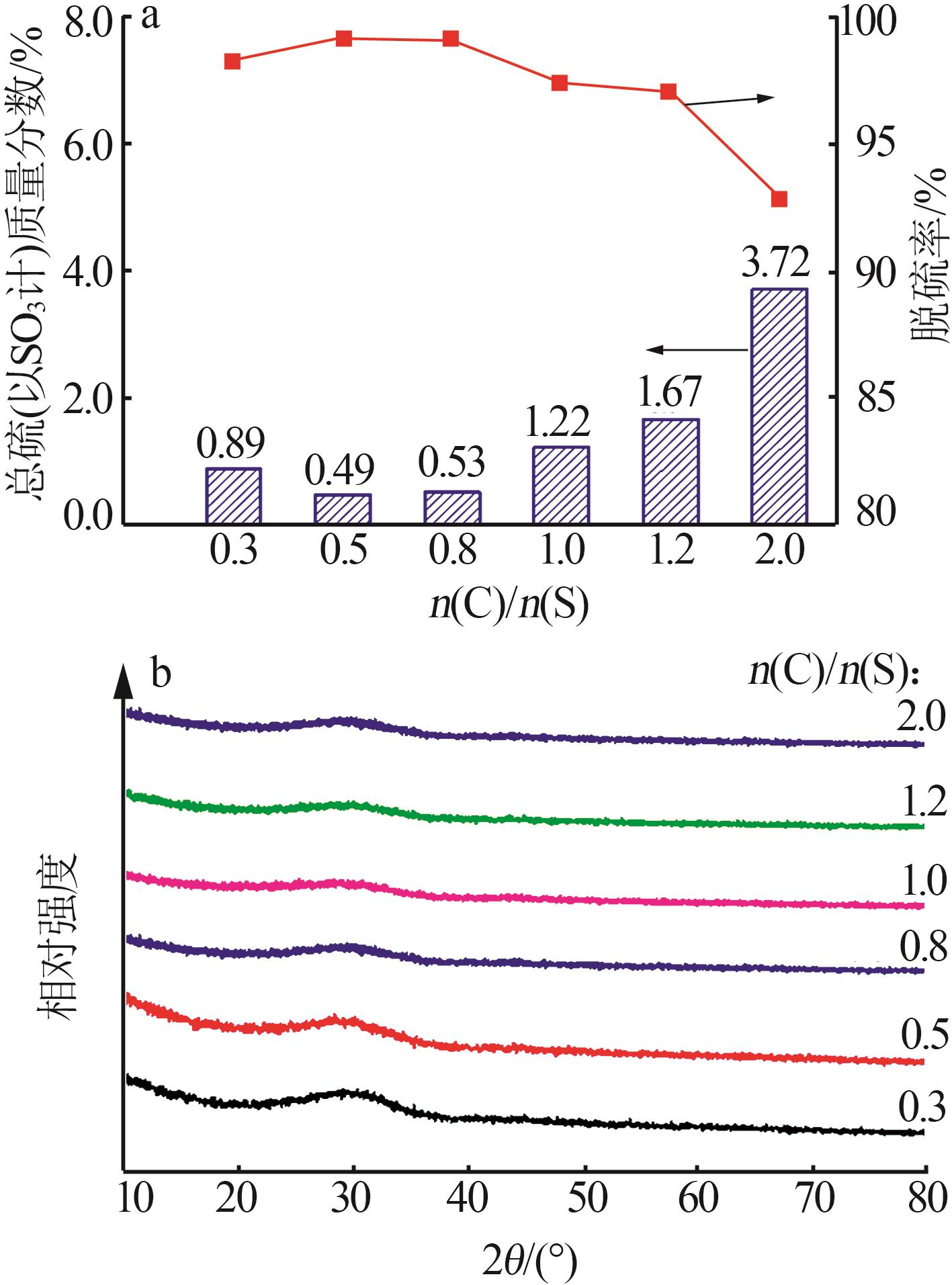

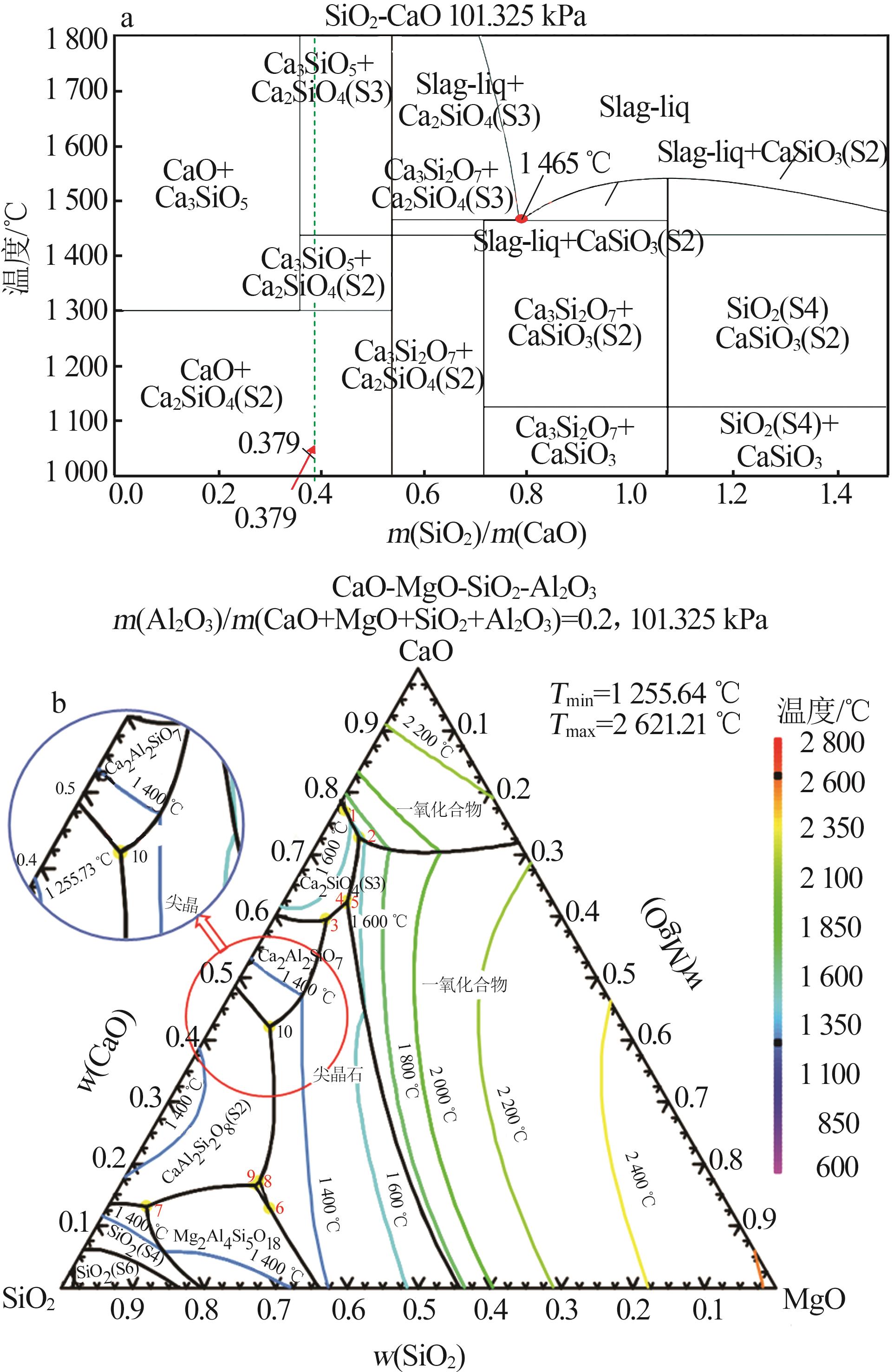

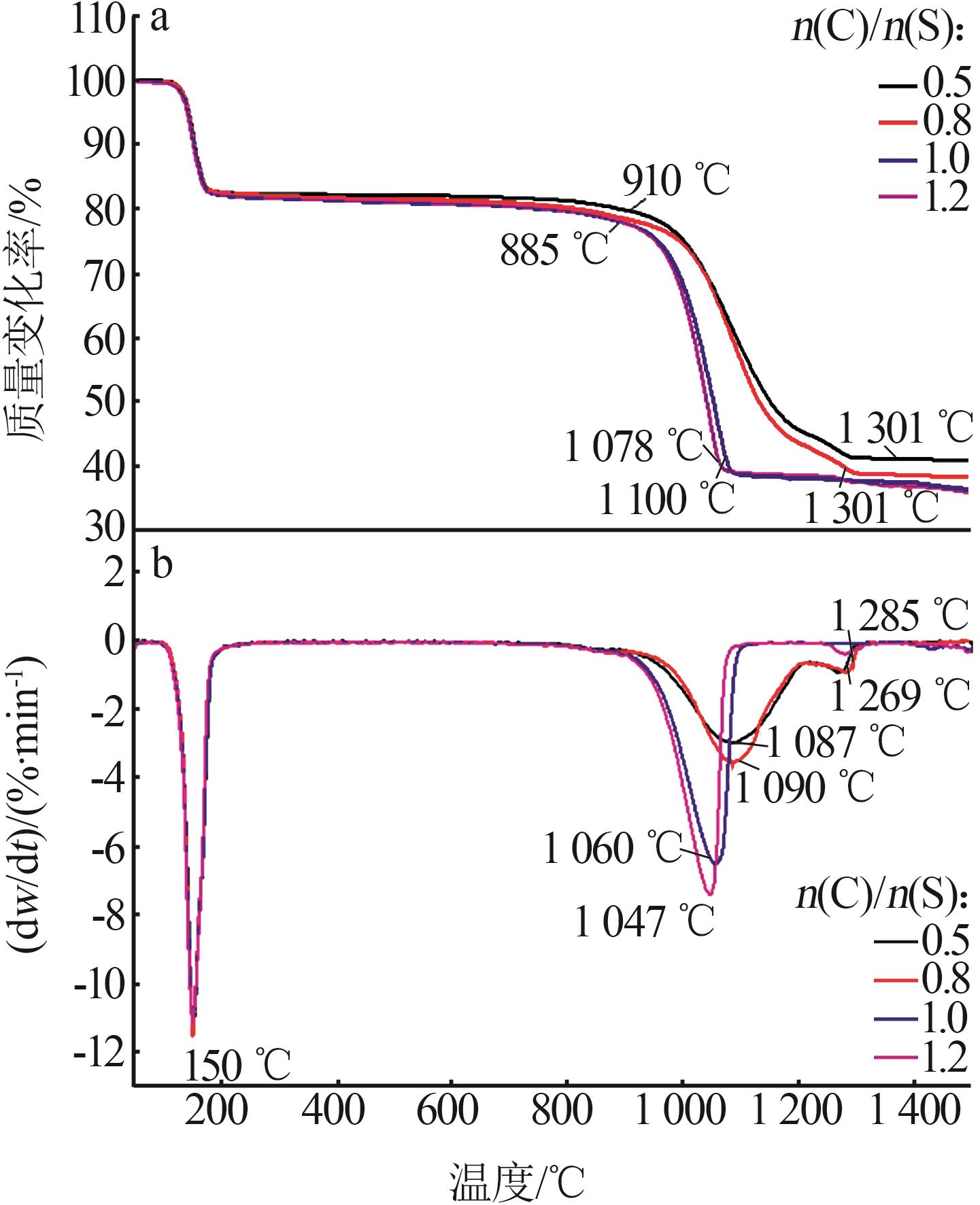

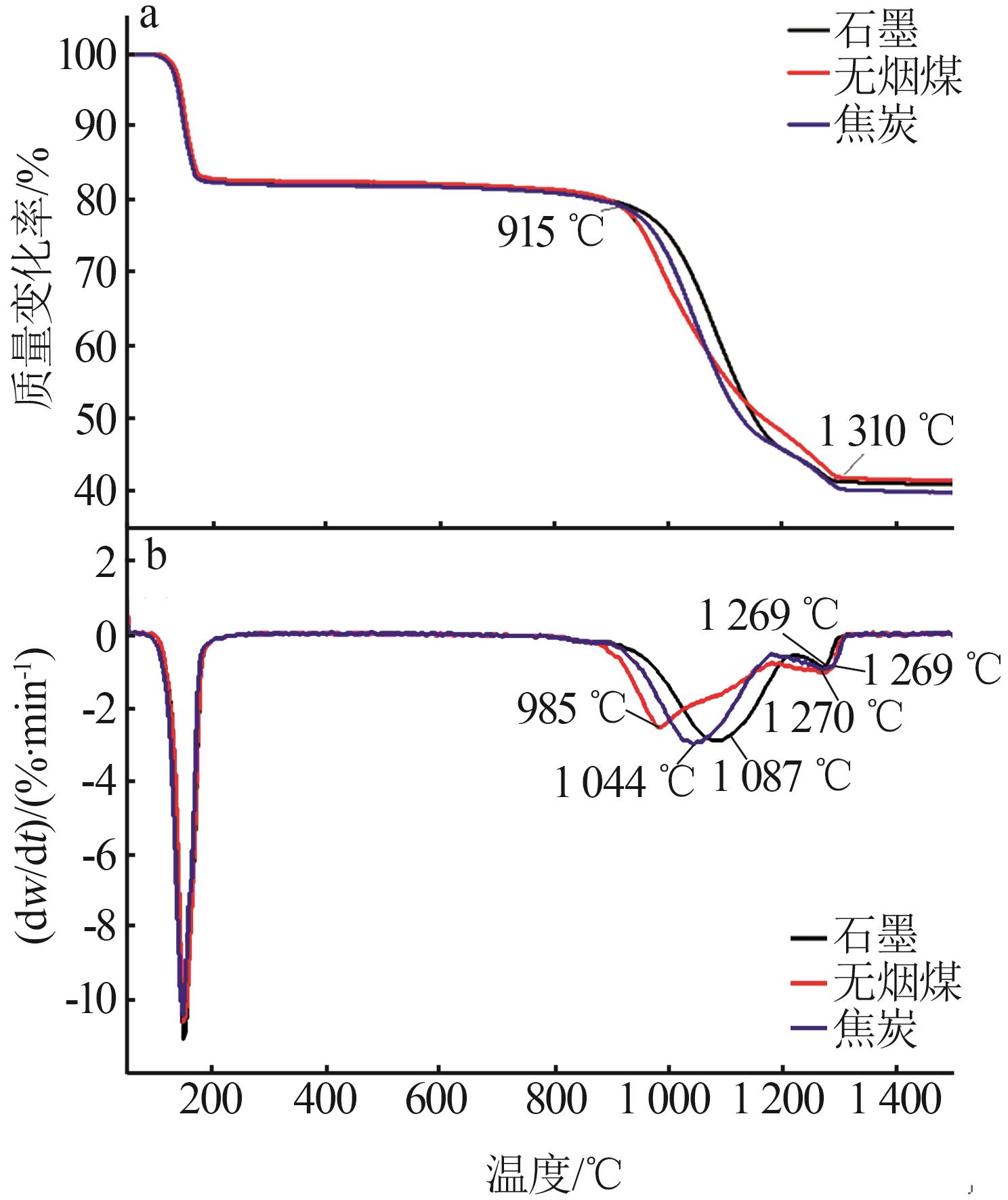

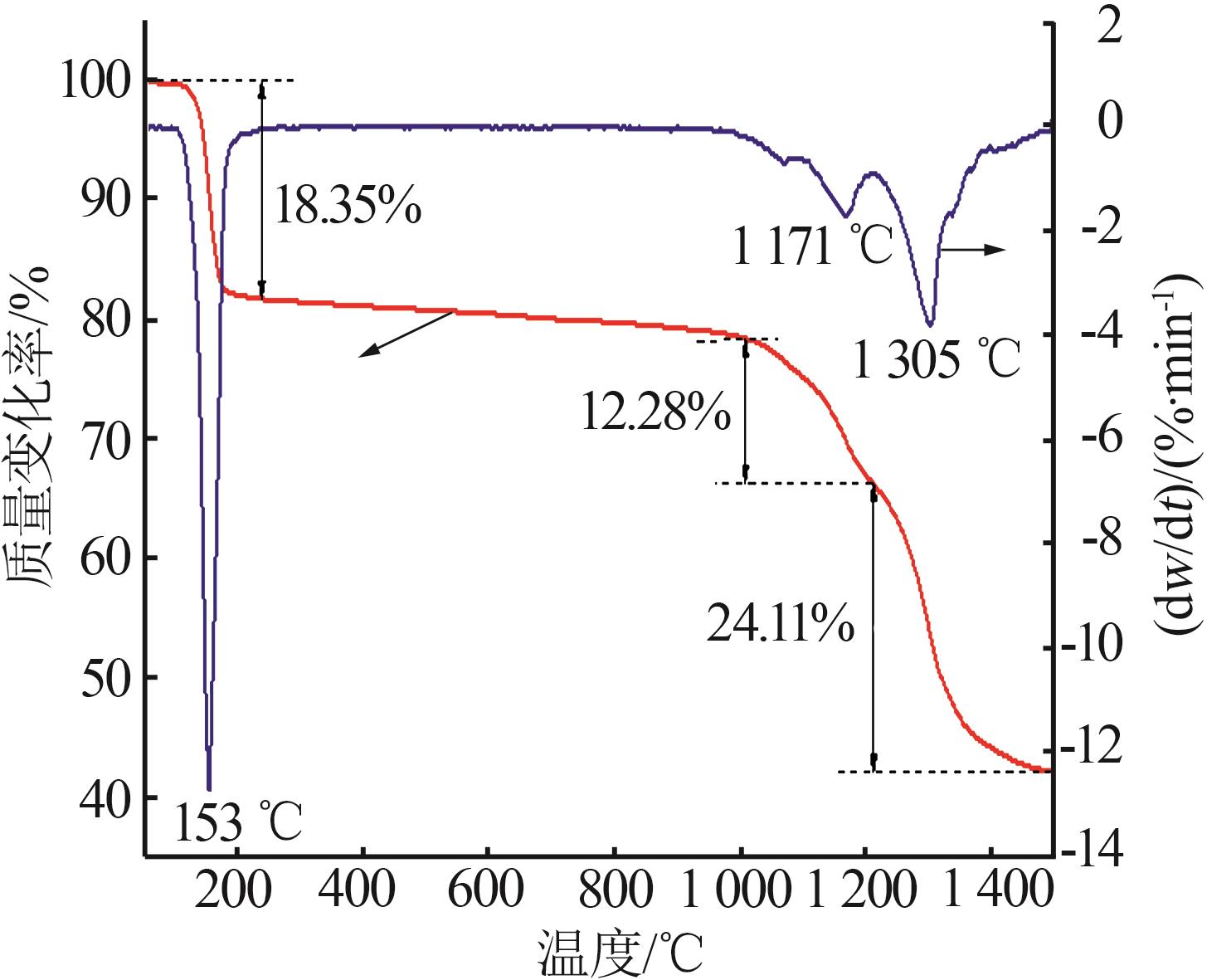

基于配料计算在磷石膏中添加硅、铝、镁等，使其渣系满足矿渣棉生产对酸度系数、氢离子指数、黏度系数的要求。通过热重分析、熔融特性的测定及高温还原焙烧/熔融实验，探究了磷石膏配料在高温还原过程中硫逸出及熔渣的物相结构。结果表明：碳的加入可以促进磷石膏分解，加入量以n（C）/n（S）=0.5为宜；还原剂（石墨、无烟煤、焦炭）及配料的加入均可以降低磷石膏体系的熔融特征温度，CaO-MgO-SiO₂-Al₂O₃四元相图计算表明配料体系在1 255.73 ℃时形成最低共熔点。磷石膏及其配料在高温焙烧过程中的物相演变规律表明，CaS为CaSO₄还原过程的中间产物，配料中加入的SiO₂可结合更多的CaO促进CaS和CaSO₄反应的进行。还原熔融实验表明，n（C）/n（S）对熔渣硫含量及体系脱硫率影响较大。以焦炭为还原剂，磷石膏配料的酸度系数M_k=1.4、pH=4.85、n（C）/n（S）为0.5时，采用刚玉坩埚在1 450 ℃下高温熔融20 min后，脱硫率可达99.05%，硫高效逸出的同时形成的熔渣呈非晶态，具有良好的玻璃相结构。

关键词: 磷石膏配料, 热分析, 脱硫率, 物相演变

Abstract:

Silicon，aluminum，and magnesium oxides et al.were added to phosphogypsum based on batching calculations to meet the requirements of acidity coefficient，hydrogen ion index and viscosity coefficient for slag wool production.The sulfur escape from phosphogypsum ingredients and the physical phase structure of slags were investigated by thermogravimetric analysis，determination of melting characteristics，and high-temperature reduction roasting and melting experiments.The results showed that the addition of carbon could promote the decomposition of phosphogypsum，and the n（C）/n（S）of 0.5 was favorable to the desulfurization of the system.The reducing agents（graphite，anthracite，coke） and ingredients could decrease the characteristic melting temperatures of phosphogypsum.The CaO-MgO-SiO₂-Al₂O₃ quaternary phase diagram showed that the ingredient system formed the lowest eutectic point at 1 255.73 ℃.The phase evolution of phosphogypsum and its ingredients during high-temperature roasting illustrated that CaS was the intermediate product of CaSO₄ reduction process，and the SiO₂ in the ingredients combined with more CaO to promote the reaction between CaS and CaSO₄.The high-temperature reduction melting experiments showed that the amount of carbon had a significant impact on the sulfur content of slag and the desulfurization rate of the system.The phosphogypsum ingredients with M_k=1.4，pH of 4.85，and n（C）/n（S） of 0.5 with coke as a reducing agent were melted in the corundum crucible at 1 450 ℃ for 20 min，the desulfurization rate could reach 99.05%，while the slag formed was amorphous with a good glass phase structure.

Key words: phosphogypsum ingredients, thermal analysis, desulfurization rate, phase evolution

中图分类号:

TQ177.3

王艳语, 谷守玉, 侯翠红, 井红权, 关红玲, 张晖. 磷石膏配料碳热熔融还原硫逸出及熔渣物相分析[J]. 无机盐工业, 2024, 56(2): 86-94.

WANG Yanyu, GU Shouyu, HOU Cuihong, JING Hongquan, GUAN Hongling, ZHANG Hui. Sulfur escape and slag physical phase analysis by carbon thermal reduction melting based on phosphogypsum ingredients[J]. Inorganic Chemicals Industry, 2024, 56(2): 86-94.

图/表 12

表1

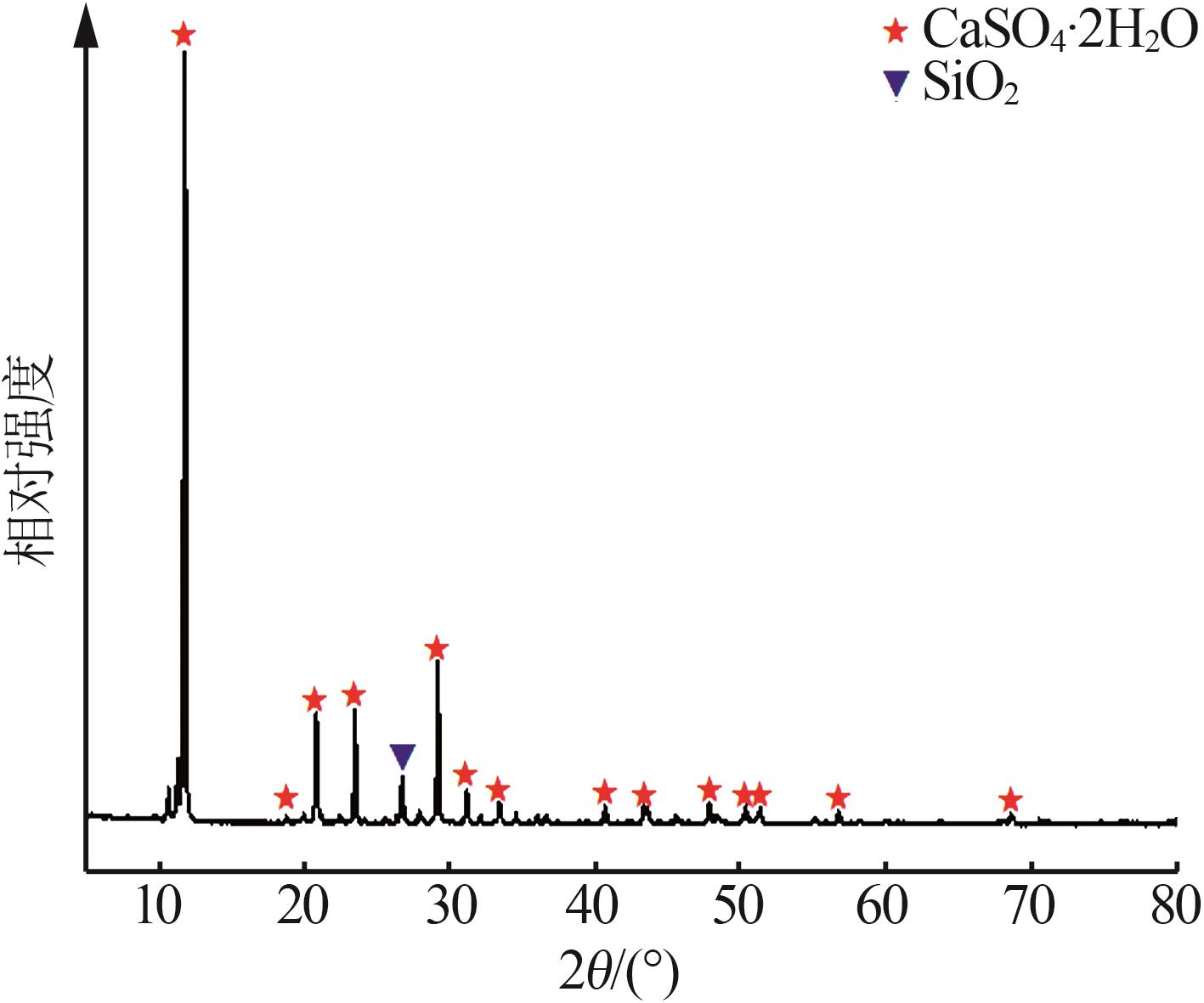

图1

表2

图2

图3

图4

表3

图5

图6

图7

图8

图9

参考文献 33

1	郑绍聪，宁平，汪帆，等.磷石膏热分解制备二氧化硫和氧化钙研究［J］.无机盐工业，2013，45（9）：45-47.
	ZHENG Shaocong， NING Ping， WANG Fan，et al.Study on preparation of sulfur dioxide and lime by thermal decomposition of phosphogypsum［J］.Inorganic Chemicals Industry，2013，45（9）：45-47.
2	崔荣政，白海丹，高永峰，等.磷石膏综合利用现状及“十四五”发展趋势［J］.无机盐工业，2022，54（4）：1-4.
	CUI Rongzheng， BAI Haidan， GAO Yongfeng，et al.Current situation of comprehensive utilization of phosphogypsum and its development trend of 14th Five-Year Plan［J］.Inorganic Chemicals Industry，2022，54（4）：1-4.
3	杜明霞，王进明，董发勤，等.磷石膏资源化利用研究进展［J］.矿产保护与利用，2020，40（3）：121-126.
	DU Mingxia， WANG Jinming， DONG Faqin，et al.Research progress on resource utilization of phosphogypsum［J］.Conservation and Utilization of Mineral Resources，2020，40（3）：121-126.
4	李纯，薛鹏丽，张文静，等.我国磷石膏处置现状及绿色发展对策［J］.化工环保，2021，41（1）：102-106.
	LI Chun， XUE Pengli， ZHANG Wenjing，et al.Disposal status of phosphogypsum in China and countermeasures for green development［J］.Environmental Protection of Chemical Industry，2021，41（1）：102-106.
5	谷守玉，苗俊艳，侯翠红，等.磷石膏综合利用途径及关键共性技术创新研究建议［J］.矿产保护与利用，2020，40（3）：115-120.
	GU Shouyu， MIAO Junyan， HOU Cuihong，et al.Comprehensive utilization of phosphogypsum and research suggestions on key common technology innovation［J］.Conservation and Utilization of Mineral Resources，2020，40（3）：115-120.
6	LI Beixing， LI Long， CHEN Xiao，et al.Modification of phosphogypsum using circulating fluidized bed fly ash and carbide slag for use as cement retarder［J］.Construction and Building Materials，2022，338：127630.
7	熊春杨，吕淑珍，牛云辉，等.四川某地磷石膏制备建筑石膏及其性能研究［J］.非金属矿，2020，43（3）：33-36.
	XIONG Chunyang， Shuzhen LÜ， NIU Yunhui，et al.Preparation of building gypsum from phosphogypsum in Sichuan and its properties［J］.Non-Metallic Mines，2020，43（3）：33-36.
8	张峻，解维闵，董雄波，等.磷石膏材料化综合利用研究进展［J］.材料导报，2023，37（16）：167-178.
	ZHANG Jun， XIE Weimin， DONG Xiongbo，et al.Research progress on comprehensive utilization of phosphogypsum for materials：A review［J］.Materials Reports，2023，37（16）：167-178.
9	高强.“双碳”背景下磷石膏制硫酸联产水泥技术面临的机遇与挑战及发展建议［J］.磷肥与复肥，2023，38（3）：25-28.
	GAO Qiang.Opportunities，challenges and development suggestions of co-production of sulfuric acid and cement from phosphogypsum under the background of “double carbon”［J］.Phosphate & Compound Fertilizer，2023，38（3）：25-28.
10	FENG Yuan， XUE Zixin， ZHANG Baifa，et al.Effects of phosphogypsum substitution on the performance of ground granulated blast furnace slag/fly ash-based alkali-activated binders［J］.Journal of Building Engineering，2023，70：106387.
11	LIN Yan， SUN Hongjuan， PENG Tongjiang，et al.A simple and efficient method for preparing high-purity α-CaSO₄·0.5H₂O whiskers with phosphogypsum［J］.Materials，2022，15（11）：4028.
12	刘月，杨树青，张万锋，等.磷石膏和碱蓬对盐渍化土壤水盐及细菌群落结构的影响［J］.环境科学，2023，44（4）：2325-2337.
	LIU Yue， YANG Shuqing， ZHANG Wanfeng，et al.Effects of phosphogypsum and suaeda salsa on the soil moisture，salt，and bacterial community structure of salinized soil［J］.Environmental Science，2023，44（4）：2325-2337.
13	兰文涛.半水磷石膏基矿用复合充填材料及其管输特性研究［D］.北京：北京科技大学，2019.
14	SUN Jian， LIU Wenqiang， WANG Wenyu，et al.Optimizing synergy between phosphogypsum disposal and cement plant CO₂
	capture by the calcium looping process［J］.Energy & Fuels，2016.Doi：10.1021/acs.energyfuels.5b02786 .
15	COSTA R P， DE MEDEIROS M H G， RODRIGUEZ MARTINEZ E D，et al.Effect of soluble phosphate，fluoride，and pH in Brazilian phosphogypsum used as setting retarder on Portland cement hydration［J］.Case Studies in Construction Materials，2022，17：e01413.
16	余苏，李建锡，马丽萍，等.磷石膏分解特性对磷石膏制硫酸联产水泥新工艺的影响研究［J］.昆明理工大学学报（理工版），2010，35（4）：80-84.
	YU Su， LI Jianxi， MA Liping，et al.Thermal effects of phosphogypsum on co-production of acid and cement［J］.Journal of Kunming University of Science and Technology（Science and Technology），2010，35（4）：80-84.
17	马丽萍.磷石膏资源化综合利用现状及思考［J］.磷肥与复肥，2019，34（7）：5-9.
	MA Liping.Current situation and consideration of comprehensive utilization of phosphogypsum resources［J］.Phosphate & Compound Fertilizer，2019，34（7）：5-9.
18	YING Guoliang， ZHOU Mingkai， LI Beixing.Experimental studies and technology process on phosphor-gypsum decomposition for producing sulfuric acid and lime［J］.Applied Mechanics and Materials，2011，69：103-107.
19	XU Yue， LI Jianxi， KAN Lili.Investigation on a new hydraulic cementitious binder made from phosphogypsum［J］.Advanced Materials Research，2013，864-867：1923-1928.
20	陈肖虎，庄昌凌，王家伟，等.一种磷石膏和粉煤灰制酸联产橡塑阻燃剂的方法：中国，108976503A［P］.2018-12-11.
21	张晖，屈凌波，侯翠红，等.高杂质磷石膏制硫酸联产矿渣棉纤维的方法：中国，113753864B［P］.2023-06-02.
22	DU Peipei， LONG Yue， ZHANG Yuzhu，et al.Influence of fly ash on the fluidity of blast furnace slag for the preparation of slag wool［J］.Crystals，2023，13（1）：119.
23	姚建新，边妙莲.粉煤灰对矿渣棉用调质高炉渣析晶性能的影响［J］.科学技术与工程，2019，19（36）：388-393.
	YAO Jianxin， BIAN Miaolian.Effect of fly ash on crystallization properties of modified blast furnace slag for preparing slag cott-on［J］.Science Technology and Engineering，2019，19（36）：388-393.
24	李智慧，张玉柱，龙跃，等.调质熔渣制备矿渣棉及棉板的中试研究［J］.材料与冶金学报，2017，16（1）：63-67.
	LI Zhihui， ZHANG Yuzhu， LONG Yue，et al.Pilot-scale research on slag wool and cotton board prepared by quenched slag［J］.Journal of Materials and Metallurgy，2017，16（1）：63-67.
25	师存兰，邢宏伟，吴金虎.高炉渣制备矿渣棉及其保温板的工艺概述［J］.河北冶金，2021（11）：10-13，73.
	SHI Cunlan， XING Hongwei， WU Jinhu.Process overview of preparation of slag wool and its insulation board from blast furnace slag［J］.Hebei Metallurgy，2021（11）：10-13，73.
26	李杰，张玉柱，刘卫星，等.高炉渣调质作为矿渣纤维原料［J］.环境工程学报，2013，7（12）：4971-4977.
	LI Jie， ZHANG Yuzhu， LIU Weixing，et al.Quenched and tempered blast furnace slag as slag fiber raw materials［J］.Chinese Journal of Environmental Engineering，2013，7（12）：4971-4977.
27	燕春培，郁青春，刘大春，等.真空碳热还原分解硫酸钙热力学分析及实验探究［J］.真空科学与技术学报，2014，34（5）：517-521.
	YAN Chunpei， YU Qingchun， LIU Dachun，et al.Decomposition of calcium sulphate by carbothermic reduction at reduced pressures［J］.Chinese Journal of Vacuum Science and Technology，2014，34（5）：517-521.
28	苏航，左海滨，赵骏.石膏在高温下的分解脱硫研究［J］.无机盐工业，2019，51（7）：68-73.
	SU Hang， ZUO Haibin， ZHAO Jun.Desulphurization of gypsum at high temperature［J］.Inorganic Chemicals Industry，2019，51（7）：68-73.
29	张云鹏，杨勤勤，刘永卓，等.CO₂气氛下褐煤还原磷石膏的TG-FTIR研究［J］.高校化学工程学报，2016，30（3）：611-617.
	ZHANG Yunpeng， YANG Qinqin， LIU Yongzhuo，et al.TG-FTIR study on phosphogypsum reduction with lignite under CO₂ atmosphere［J］.Journal of Chemical Engineering of Chinese Universities，2016，30（3）：611-617.
30	肖海平，周俊虎，曹欣玉，等.CaSO₄在不同气氛下分解特性的实验研究［J］.动力工程，2004，24（6）：889-892.
	XIAO Haiping， ZHOU Junhu， CAO Xinyu，et al.Experimental study of decomosition behavior of CaSO₄ in different atmospher-es［J］.Power Engineering，2004，24（6）：889-892.
31	宋世林.岩棉与矿渣棉性能差异研究［J］.非金属矿，2001， 24（1）：11-12，14.
	SONG Shilin.Study on performance difference between rock wool and slag wool［J］.Non-Metallic Mines，2001，24（1）：11-12，14.
32	张伟，宁平，马丽萍，等.循环流化床中高硫煤还原分解磷石膏中试研究［J］.现代化工，2009，29（1）：78-81.
	ZHANG Wei， NING Ping， MA Liping，et al.Pilot study on reductive decomposition of phosphogypsum with high sulfur coal in a circulating fluidized bed［J］.Modern Chemical Industry，2009，29（1）：78-81.
33	罗昌达.无烟煤代替焦炭作还原剂生产黄磷［J］.贵州化工，1994，19（3）：20-22.
	LUO Changda.Production of yellow phosphorus by anthracite instead of coke as reducing agent［J］.Guizhou Chemical Industry，1994，19（3）：20-22.

类型	w（水分）	w（灰分）	w（挥发分）	w（固定碳）
无烟煤	1.71	15.26	8.51	74.52
焦炭	0.15	17.80	2.85	79.20

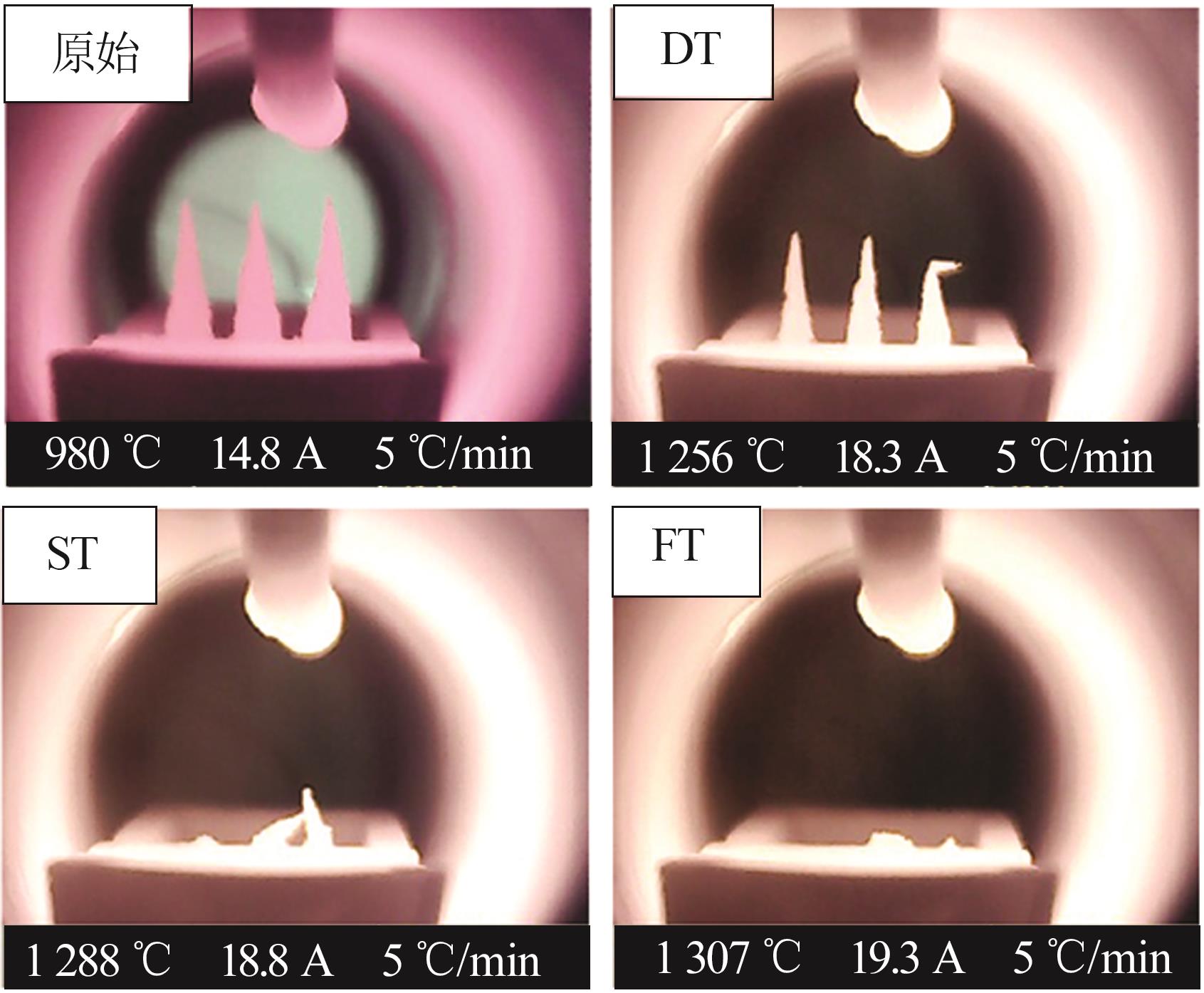

原料	DT/℃	ST/℃	FT/℃
PG	1 263	1 302	1 321
PG＋石墨	1 246	1 287	1 307
PG＋无烟煤	1 254	1 288	1 302
PG＋焦炭	1 256	1 288	1 307
PG配料（M_k=1.4）	1 248	1 267	1 290
PG配料＋石墨	1 224	1 236	1 258
PG配料＋无烟煤	1 229	1 244	1 260
PG配料＋焦炭	1 225	1 235	1 257
