硫酸直接浸出磷石膏中稀土元素的研究

doi:10.19964/j.issn.1006-4990.2023-0149

摘要/Abstract

摘要：

为弄清磷石膏（PG）中低含量稀土元素（REE）的浸出规律及磷石膏浸出后品质的改善情况，通过实验研究了用硫酸直接浸出磷石膏中REE的过程动力学及磷石膏物相的变化。研究结果发现，REE浸出率随浸出温度升高先降低后增加、随液固比增大不断增加、随硫酸浓度增大先增加后降低。在25 ℃下总浸出率较高，可达25%；其中La的浸出率最高，Pr的浸出率最低。REE浸出率在0~20 min内快速增加，随后趋于平缓，整个浸出过程动力学受灰层扩散控制。伴随着REE浸出的同时，石膏表面发生溶解，在溶液过饱和时重结晶形成脱水相的针状CaSO₄细晶，而石膏的体相整体形貌变化较小，导致REE浸出率偏低。酸浸后样品粒径小于10 μm的颗粒占14.90%，较原样增加了5.16%，磷石膏粒径变小、杂质减少。研究结果可为磷石膏的综合利用提供参考。

关键词: 磷石膏, 稀土元素, 硫酸浸出, 石膏物相

Abstract:

In order to comprehend the leaching rule of phosphogypsum（PG） with low rare earth element（REE） content and the improvement of phosphogypsum quality after leaching，the process kinetics of direct leaching of REE from PG with sulfuric acid and the changes of PG phase were studied.The results showed that the leaching rate of REE was initially decreased and then increased with the elevating of leaching temperature，enhanced along with liquid-solid ratio，and firstly increased and then decreased with the rising of acid concentration.The total leaching rate could be achieved up to 25% at 25 ℃，with the leaching rate of La as the highest and that of Pr as the lowest.The REE leaching rate was increased rapidly in 0~20 min and then leveled off.The kinetics of the whole leaching process was controlled by ash layer diffusion.The surface of gypsum was dissolved during the leaching，and then recrystallized into acicular CaSO₄ particles of dehydrated phase after the solution was saturated.However，the overall morphology of gypsum bulk phase changed little，resulting in a low REE leaching rate.Moreover，the fraction of the PG with a particle size less than 10 μm was 14.90%，increased by 5.16% compared with the original sample.The particle size of PG after acid leaching was smaller and the impurities were reduced.The results could provide reference for comprehensive utilization of phosphogypsum.

Key words: phosphogypsum, rare earth elements, sulfuric acid leaching, gypsum phase

中图分类号:

TQ177.39

夏桂英, 杨柳春, 袁治冶. 硫酸直接浸出磷石膏中稀土元素的研究[J]. 无机盐工业, 2024, 56(1): 107-113.

XIA Guiying, YANG Liuchun, YUAN Zhiye. Study on direct leaching of rare earth elements from phosphogypsum with sulfuric acid[J]. Inorganic Chemicals Industry, 2024, 56(1): 107-113.

图/表 11

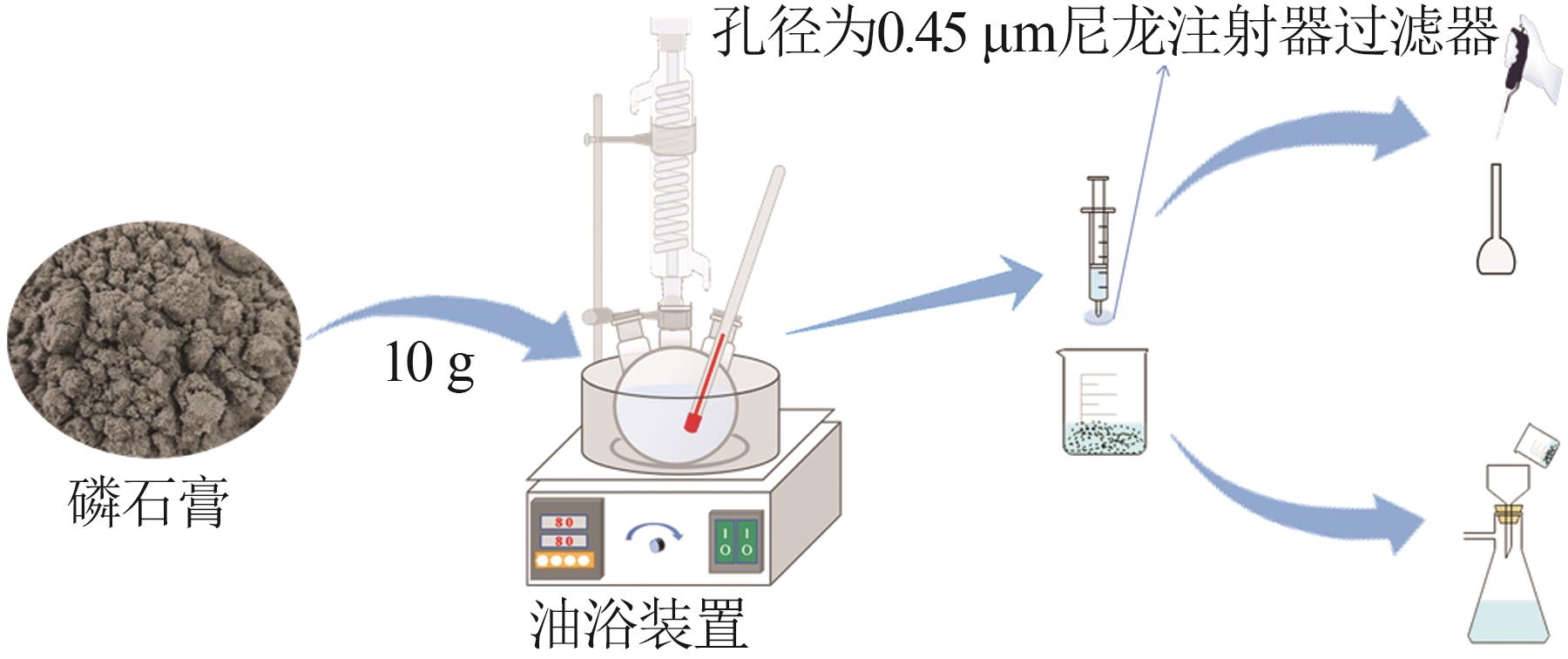

图1

表1

表2

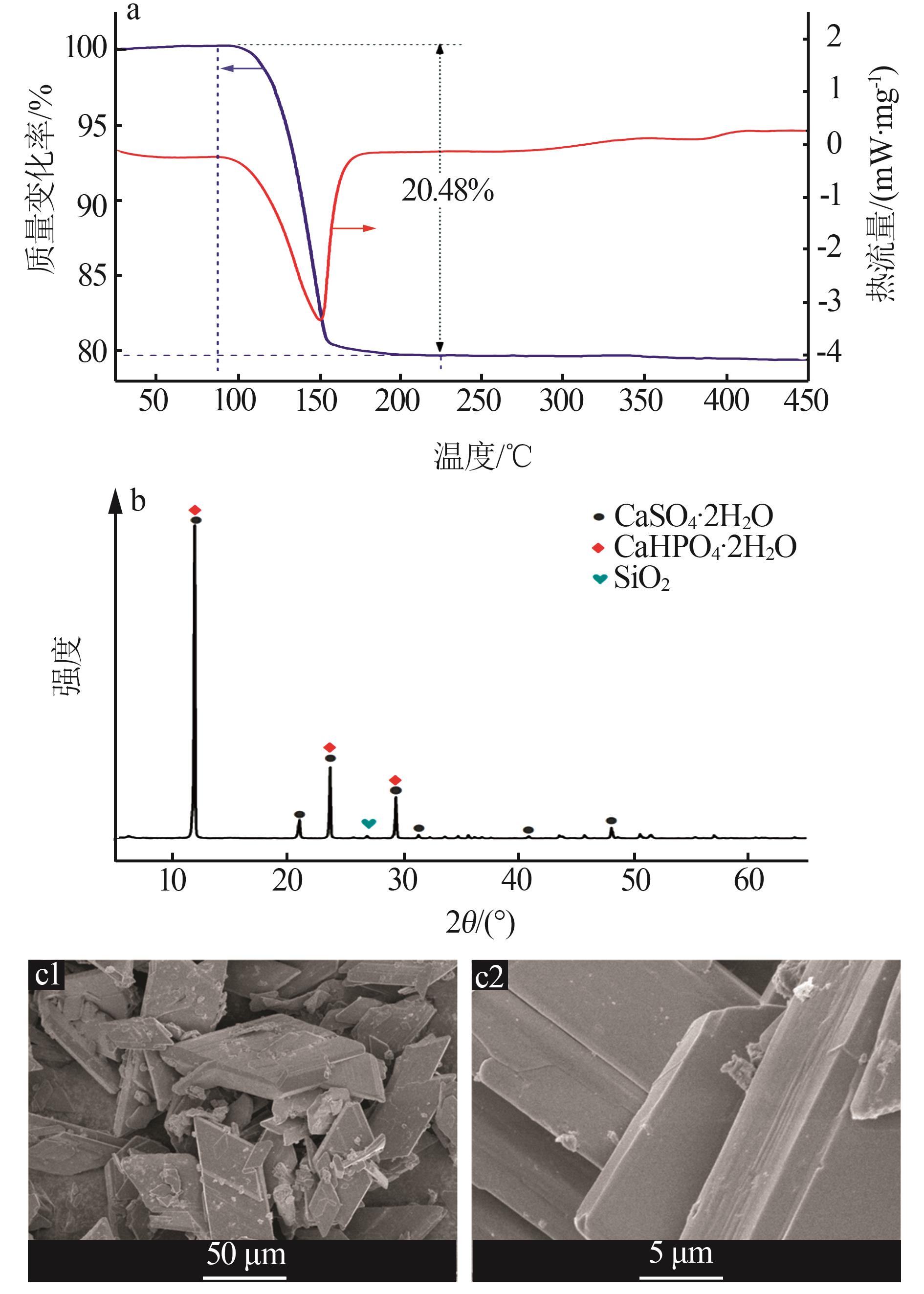

图2

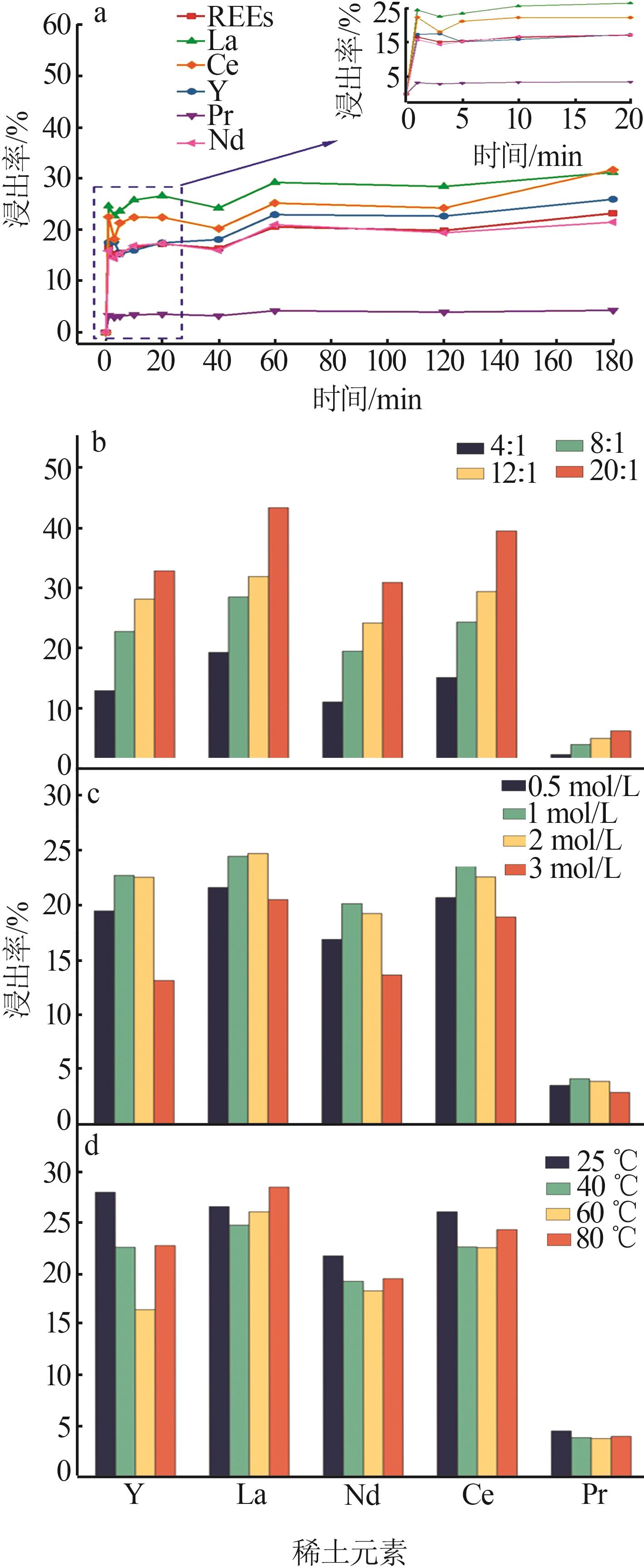

图3

表3

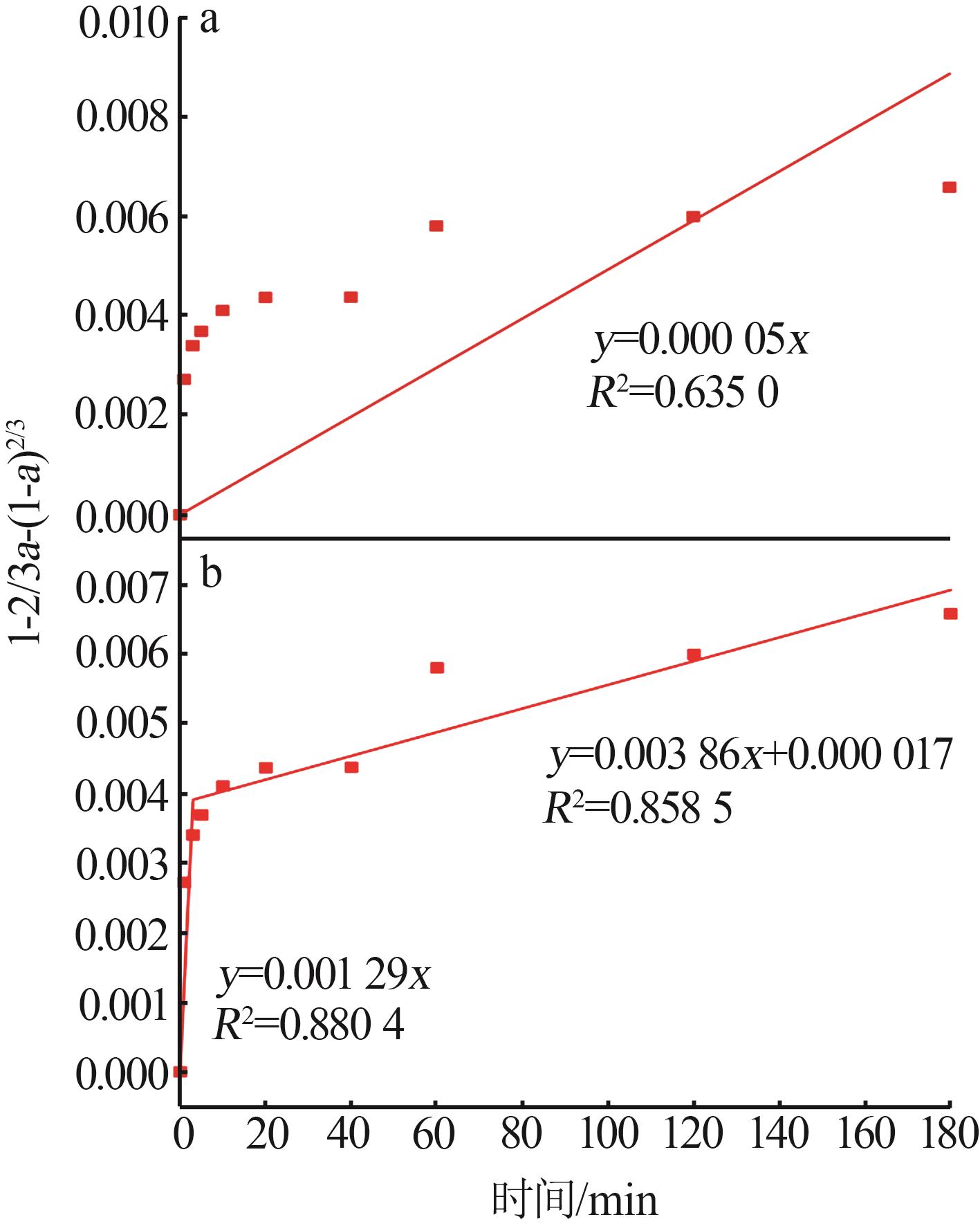

图4

图5

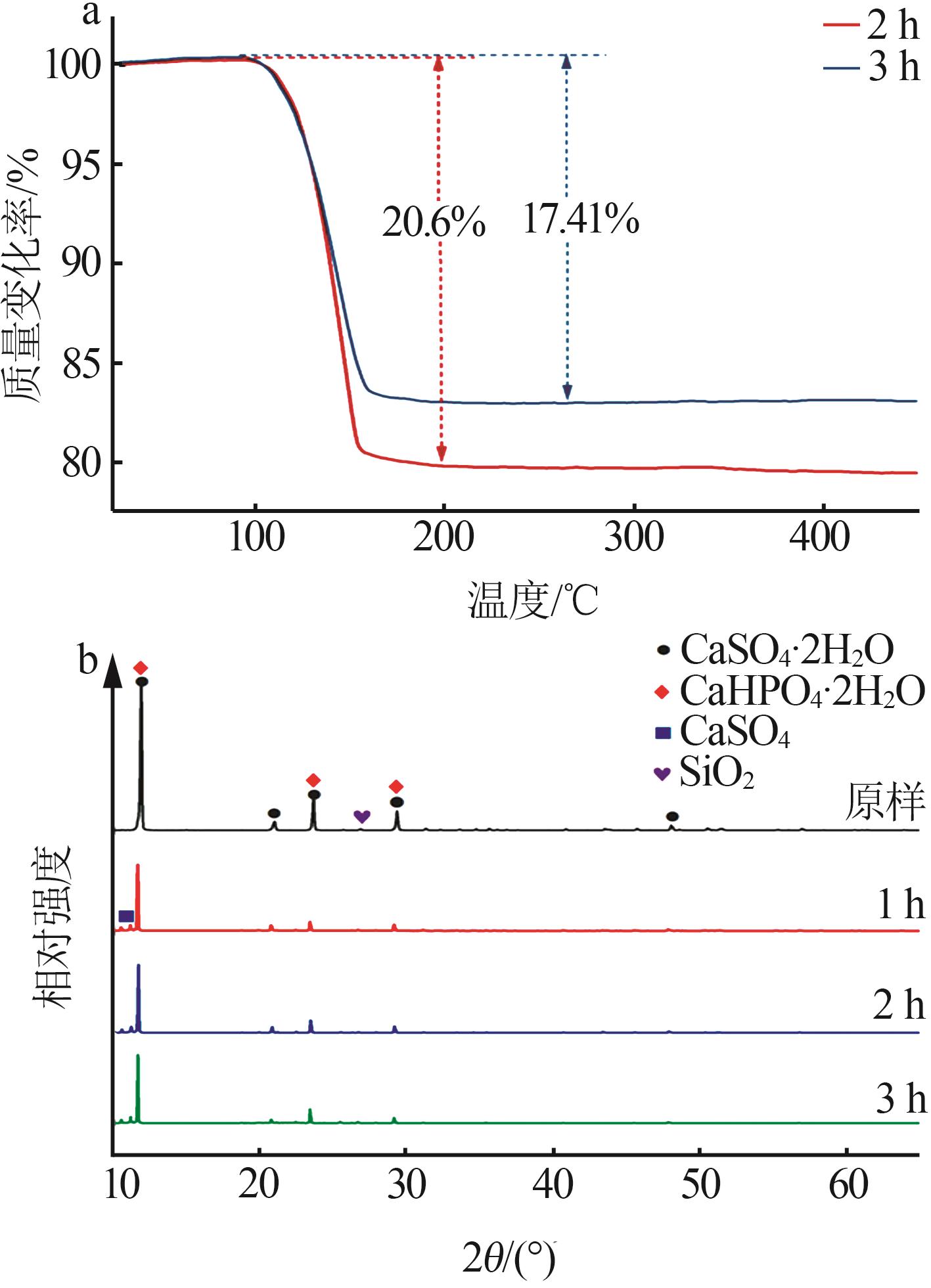

图6

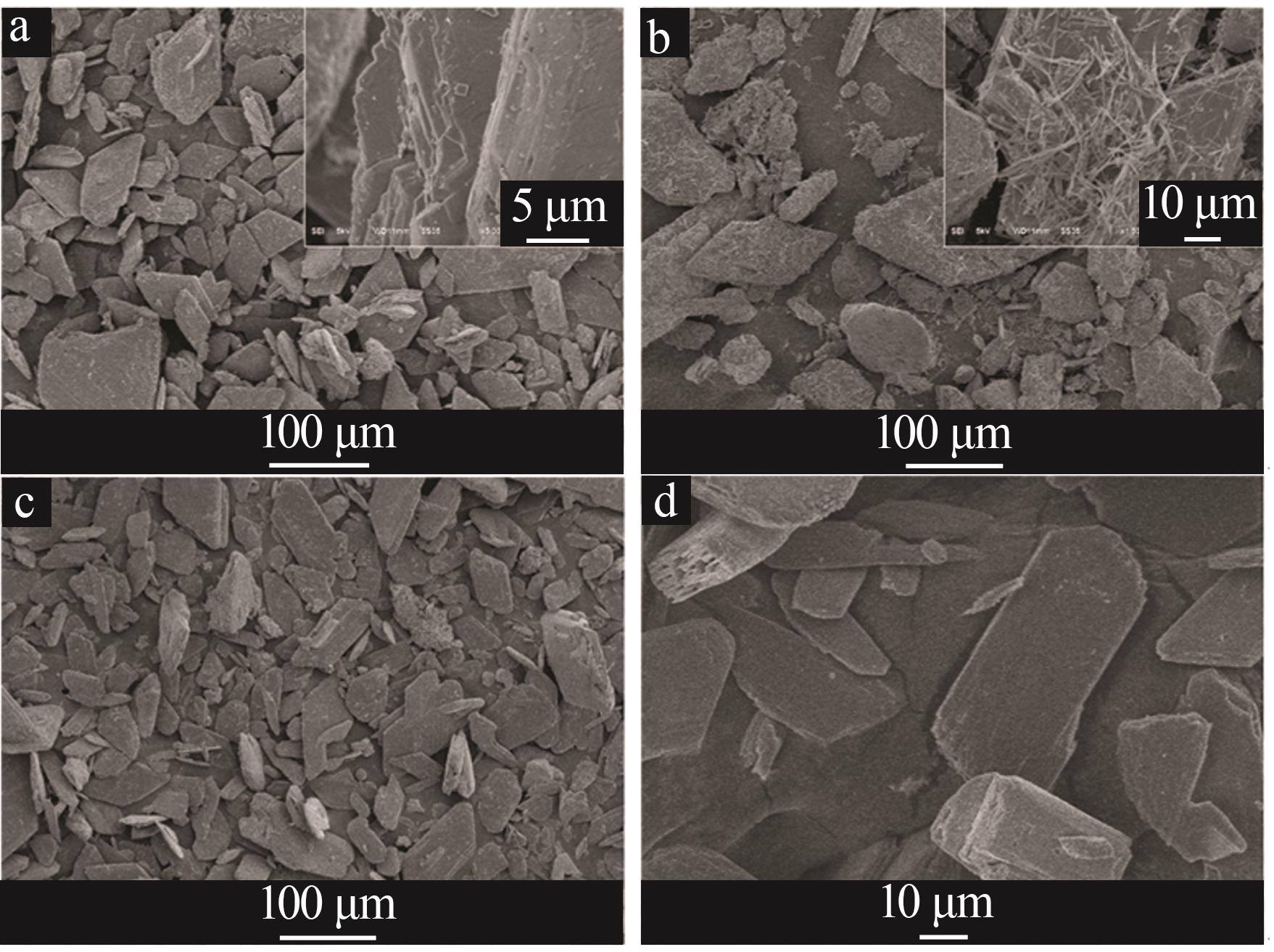

图7

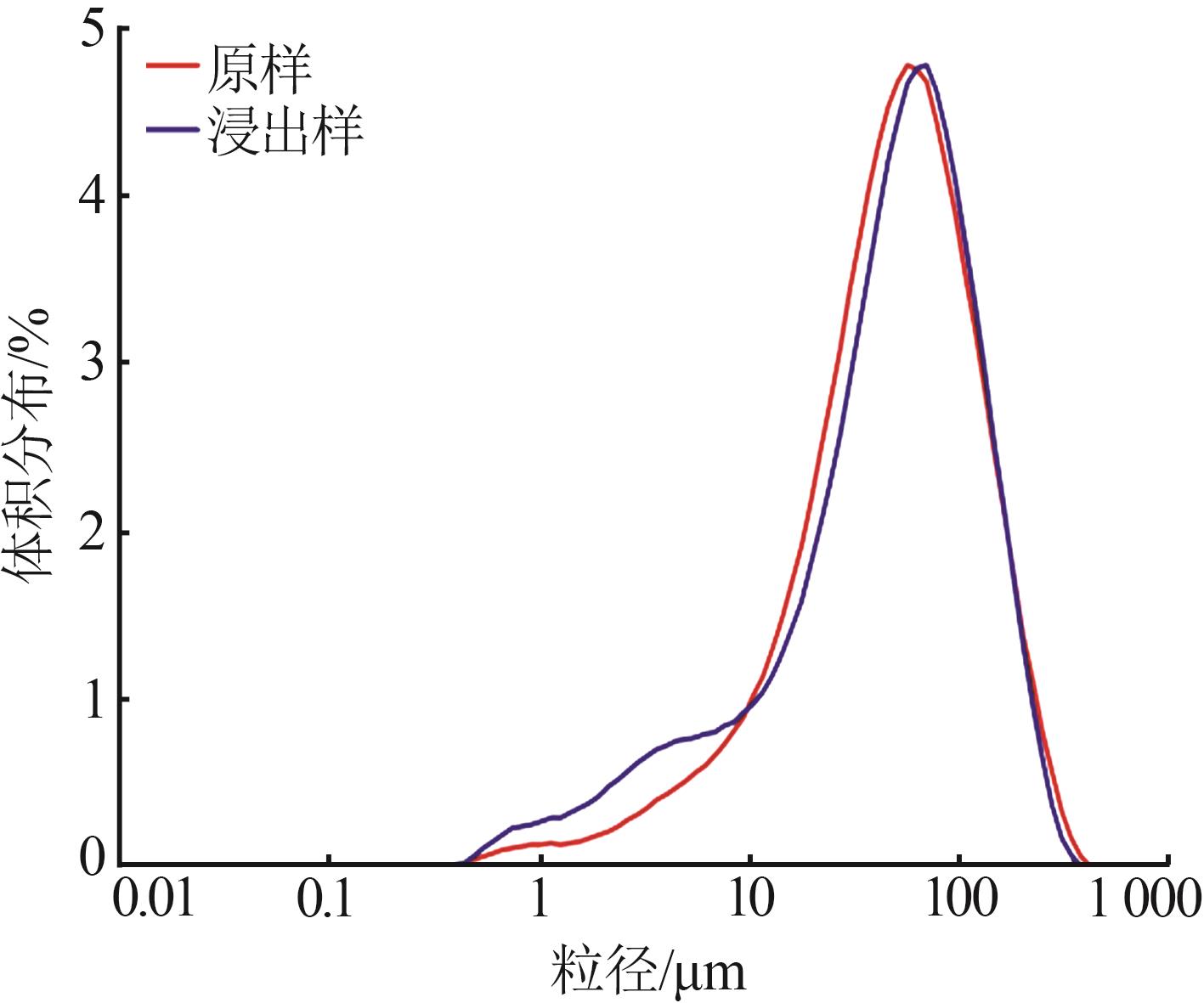

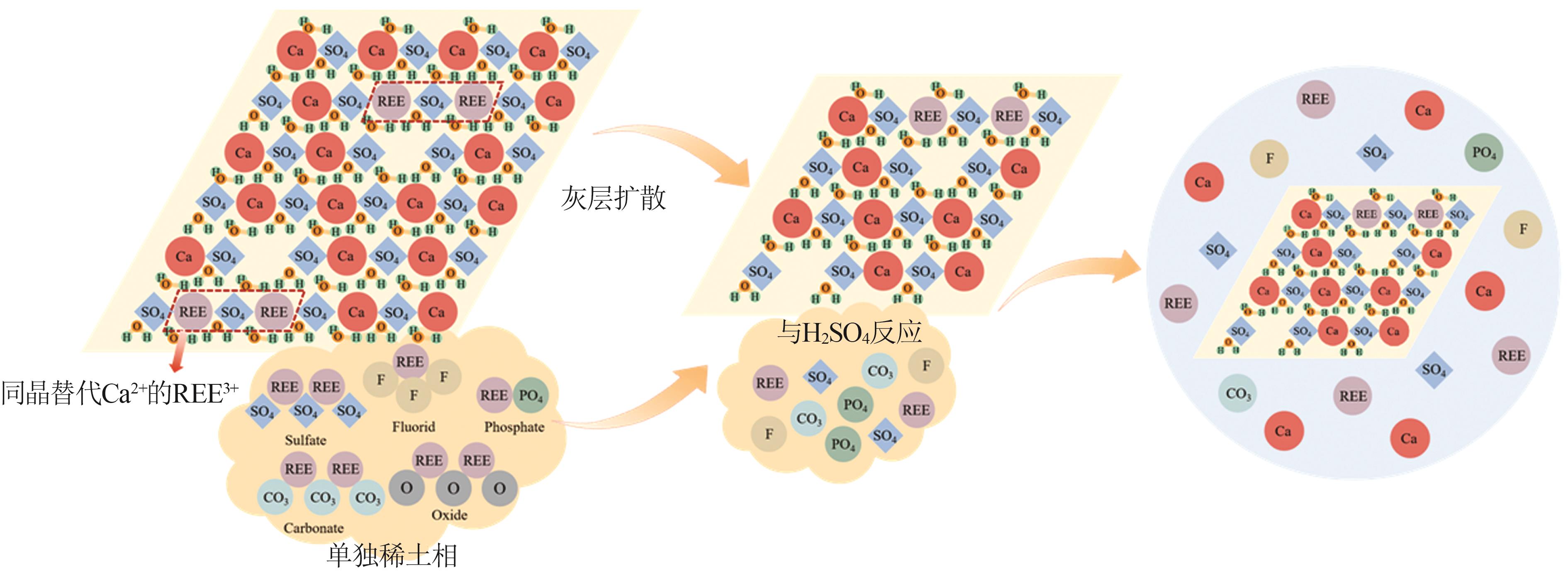

图8

参考文献 19

1	张利珍，张永兴，吴照洋，等.脱除磷石膏中水溶磷、水溶氟的实验研究［J］.无机盐工业，2022，54（4）：40-45.
	ZHANG Lizhen， ZHANG Yongxing， WU Zhaoyang，et al.Experimental study on removal of water-soluble phosphorus and water-soluble fluorine from phosphogypsum［J］.Inorganic Chemicals Industry，2022，54（4）：40-45.
2	桂彬，陈鸿，杨林，等.石灰-水泥-粉煤灰改性磷石膏对水泥物理性能的影响研究［J］.无机盐工业，2022，54（12）：92-98.
	GUI Bin， CHEN Hong， YANG Lin，et al.Effect of phosphogypsum modified by lime-cement-fly ash on physical properties of ceme-nt［J］.Inorganic Chemicals Industry，2022，54（12）：92-98.
3	何花.磷石膏去存量现状研究［J］.甘肃科技纵横，2022，51（11）：19-22.
	HE Hua.Study on destocking status of phosphogypsum［J］.Scientific & Technical Information of Gansu，2022，51（11）：19-22.
4	DEĞIRMENCI N.Utilization of phosphogypsum as raw and calcined material in manufacturing of building products［J］.Construction and Building Materials，2008，22（8）：1857-1862.
5	RASHAD A M.Phosphogypsum as a construction material［J］.Journal of Cleaner Production，2017，166：732-743.
6	SYCZEWSKI M D， BORKOWSKI A， GĄSIŃSKI A，et al.Phosphogypsum and clay mineral/phosphogypsum ceramic composites as useful adsorbents for uranium uptake［J］.Applied Geochemistry，2020，123：104793.
7	ASCENZI P， BETTINELLI M， BOFFI A，et al.Rare earth elements（REE） in biology and medicine［J］.Rendiconti Lincei.Scienze Fisiche e Naturali，2020，31（3）：821-833.
8	DENG Bing， WANG Xin， LUONG D X，et al.Rare earth elements from waste［J］.Science Advances，2022，8（6）：3132.
9	JOWITT S M， WERNER T T， WENG Zhehan，et al.Recycling of the rare earth elements［J］.Current Opinion in Green and Sustainable Chemistry，2018，13：1-7.
10	ANTONICK P J， HU Zhichao， FUJITA Y，et al.Bio-and mineral acid leaching of rare earth elements from synthetic phosphogypsum［J］.The Journal of Chemical Thermodynamics，2019，132：491-496.
11	CÁNOVAS C R， CHAPRON S， ARRACHART G，et al.Leaching of rare earth elements（REEs） and impurities from phosphogypsum：A preliminary insight for further recovery of critical raw materials［J］.Journal of Cleaner Production，2019，219：225-235.
12	WALAWALKAR M， NICHOL C K， AZIMI G.Process investigation of the acid leaching of rare earth elements from phosphogypsum using HCl，HNO₃，and H₂SO₄ ［J］.Hydrometallurgy，2016，166：195-204.
13	LIANG H， ZHANG P， JIN Z，et al.Rare earths recovery and gypsum upgrade from Florida phosphogypsum［J］.Minerals & Metallurgical Processing，2017，34（4）：201-206.
14	LOKSHIN E P， IVLEV K G， TAREEVA O A.Leaching-out of lanthanides from waste phosphosemihydrate with sulfuric acid solutions of increased concentration［J］.Russian Journal of Applied Chemistry，2005，78（11）：1761-1766.
15	WALAWALKAR M， NICHOL C K， AZIMI G.An innovative process for the recovery of consumed acid in rare-earth elements leaching from phosphogypsum［J］.Industrial & Engineering Che- mistry Research，2016，55（48）：12309-12316.
16	LÜTKE S F， OLIVEIRA M L S， WAECHTER S R，et al.Leaching of rare earth elements from phosphogypsum［J］.Chemosphere， 2022，301：134661.
17	LI Sicheng， MALIK M， AZIMI G.Extraction of rare earth elements from phosphogypsum using mineral acids：Process development and mechanistic investigation［J］.Industrial & Engineering Chemistry Research，2022，61（1）：102-114.
18	SHIVARAMAIAH R， LEE W， NAVROTSKY A，et al.Location and stability of europium in calcium sulfate and its relevance to rare earth recovery from phosphogypsum waste［J］.American Mineralogist，2016，101（8）：1854-1861.
19	DUTRIZAC J E.The behaviour of the rare earth elements during gypsum（CaSO₄·2H₂O） precipitation［J］.Hydrometallurgy，2017，174：38-46.

元素	轻/重稀土	含量/ （mg∙kg^-1）	元素	轻/重稀土	含量/ （mg∙kg^-1）
Y	重	20.88	Dy	重	2.85
Ce	轻	14.93	Er	重	2.81
Pr	轻	12.72	Sm	轻	2.78
Nd	轻	11.82	Tb	重	0.96
La	轻	9.70	Eu	轻	0.43
Gd	轻	4.53

项目	1-（1-a）^1/3=K₁t		1-2/3a-（1-a）^2/3=K₂t
项目	R²	K₁/min^-1	R²	K₂/min^-1
一段
0~180 min	0.526 6	6.58×10^-4	0.635 0	4.93×10^-5
两段
0~<3 min	0.843 4	2.3×10^-2	0.880 4	1.29×10^-3
3~180 min	0.839 6	6.4×10^-2	0.858 5	3.86×10^-3
0~<5 min	0.821 4	1.5×10^-2	0.862 9	8.98×10^-4
5~180 min	0.846 6	1.16×10^-4	0.860 9	1.59×10^-5
0~<10 min	0.731 7	8.87×10^-4	0.785 8	3.06×10^-4
10~180 min	0.837 9	1.06×10^-4	0.849 5	9.26×10^-6
0~<20 min	0.636 9	4.77×10^-3	0.696 5	2.99×10^-4
20~180 min	0.795 5	9.89×10^-5	0.809 8	1.38×10^-5

[1]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[2]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[3]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[4]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.
[5]	王艳语, 谷守玉, 侯翠红, 井红权, 关红玲, 张晖. 磷石膏配料碳热熔融还原硫逸出及熔渣物相分析[J]. 无机盐工业, 2024, 56(2): 86-94.
[6]	邓华, 侯硕旻, 李中军, 徐港, 池汝安, 习本军. 磷石膏综合利用现状及展望[J]. 无机盐工业, 2024, 56(1): 1-8.
[7]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[8]	李恒, 张晖, 资学民. 磷石膏煅烧工艺进展分析[J]. 无机盐工业, 2023, 55(6): 27-35.
[9]	张磊, 李蒙, 向文国, 胡骏, 陈时熠, 段伦博. 磷石膏循环流化床煅烧分解工艺可行性分析[J]. 无机盐工业, 2023, 55(6): 85-91.
[10]	徐丽, 房可能, 毕永香, 杨敏, 陈前林. 改性粒状硫酸钙制备及其在聚氯乙烯中的应用[J]. 无机盐工业, 2023, 55(3): 104-112.
[11]	郭爽, 邢冬娴, 郭校, 季晓杰, 汤建伟, 化全县, 王保明, 刘咏. 磷石膏基建筑石膏的制备及改性研究[J]. 无机盐工业, 2023, 55(12): 102-110.
[12]	刘超, 范垂钢, 刘润国, 于冬雪, 李松庚. 磷石膏浮选-常压盐溶液转晶制备α-半水石膏[J]. 无机盐工业, 2023, 55(11): 107-114.
[13]	郭泽, 张鹏飞, 杨帆, 张汉泉, 路漫漫. 磷石膏焙烧法制备β-半水石膏[J]. 无机盐工业, 2023, 55(10): 106-113.
[14]	陈明胜,刘鹏,孔德文,李元,于可,黄彦森,武宁波,常娟娟. 外掺料对磷石膏基胶凝材料力学及导热性能的影响[J]. 无机盐工业, 2022, 54(9): 113-118.
[15]	张太玥,谢凡,郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究[J]. 无机盐工业, 2022, 54(9): 136-142.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
