湿法磷酸体系磷石膏结晶过程与机理研究

doi:10.19964/j.issn.1006-4990.2021-0655

摘要/Abstract

摘要：

湿法磷酸生产过程中硫酸钙结晶制约着磷石膏的品质，良好的硫酸钙结晶不仅能提高磷收率，还有利于磷石膏资源化利用。针对硫酸钙结晶调控问题，系统考察了在添加正辛醇条件下硫酸钙物相形貌随反应时间的变化规律，综合研究了磷石膏晶体结构变化和生长规律。结果表明，反应时间为7 h时磷石膏内残余总磷为0.36%，其中水溶性磷为0.18%，磷收率达到98.79%；磷石膏以（002）为主要晶面生长，结晶过程分为磷矿酸解、硫酸钙晶体颗粒长大、晶体破碎与二次结晶3个阶段，均匀的二水硫酸钙板条状结晶有助于提高磷石膏洗滤性能和洗涤效果。通过磷石膏结晶调控和变化过程研究，为湿法磷酸生产工艺参数选择和硫酸钙结晶过程调控提供参考和基础支撑。

关键词: 湿法磷酸, 磷石膏, 硫酸钙结晶, 调控

Abstract:

Calcium sulfate crystallization restricts the quality of phosphogypsum in the process of wet process phosphoric acid.Fine calcium sulfate crystallization can not only improve the phosphorus yield，but also be conducive to the resource utilization of phosphogypsum.Aiming at the regulation of calcium sulfate crystallization in the process of phosphogypsum formation，the variation of phase morphology of calcium sulfate with reaction time was systematically investigated under the condition of adding n-octanol.The crystal structure change and growth law of phosphogypsum were studied comprehensively.The results showed that the residual phosphorus in phosphogypsum at 7 h was 0.36%，in which the aqueous soluble phosphorus was 0.18%，and the yield of phosphorus was 98.79%.Phosphogypsum was growed with（002） as the main crystal plane，and the crystallization process was divided into three stages：phosphate rock acidolysis，calcium sulfate crystal particle growth，crystal crushing and secondary crystallization.Uniform calcium sulfate dihydrate slab crystallization was helpful to improve the washing performance and washing effect of phosphogypsum.By studying on the crystallization regulation and change process of phosphogypsum.It was provided reference and basic support for the selection of process parameters and the control of calcium sulfate crystal form in the actual production of wet phosphoric acid.

Key words: wet process phosphoric acid, phosphogypsum, calcium sulfate crystallization, regulation

中图分类号:

TQ126.35

贺雷,朱干宇,郑光明,武文粉,张建波,李防,李会泉,陈雯. 湿法磷酸体系磷石膏结晶过程与机理研究[J]. 无机盐工业, 2022, 54(7): 110-116.

HE Lei,ZHU Ganyu,ZHENG Guangming,WU Wenfen,ZhANG Jianbo,LI Fang,LI Huiquan,CHEN Wen. Study on crystallization process and mechanism of phosphogypsum in wet process phosphoric acid system[J]. Inorganic Chemicals Industry, 2022, 54(7): 110-116.

图/表 5

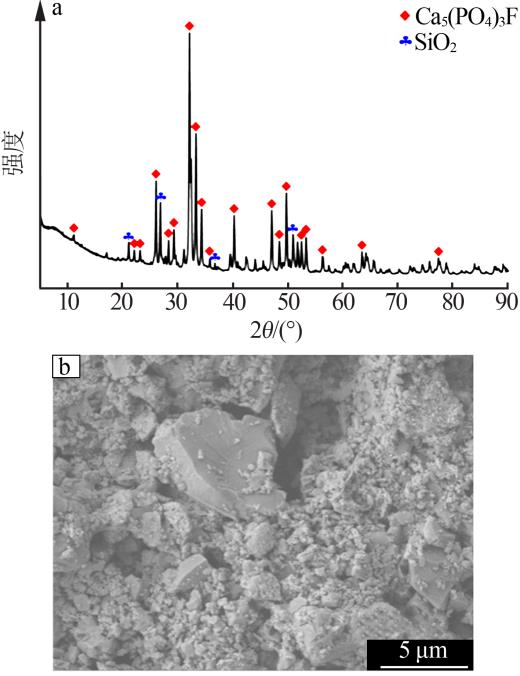

图1

表1

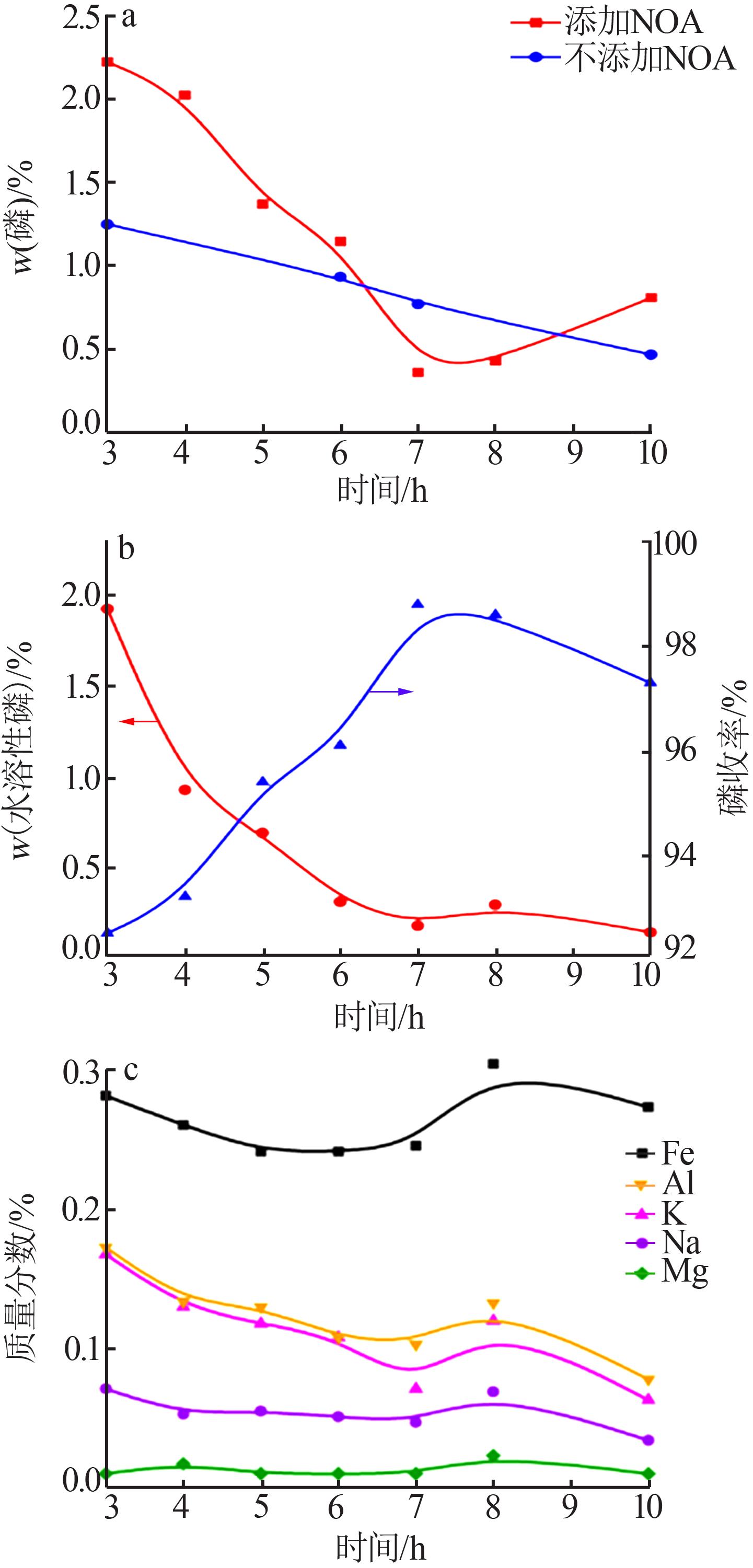

图2

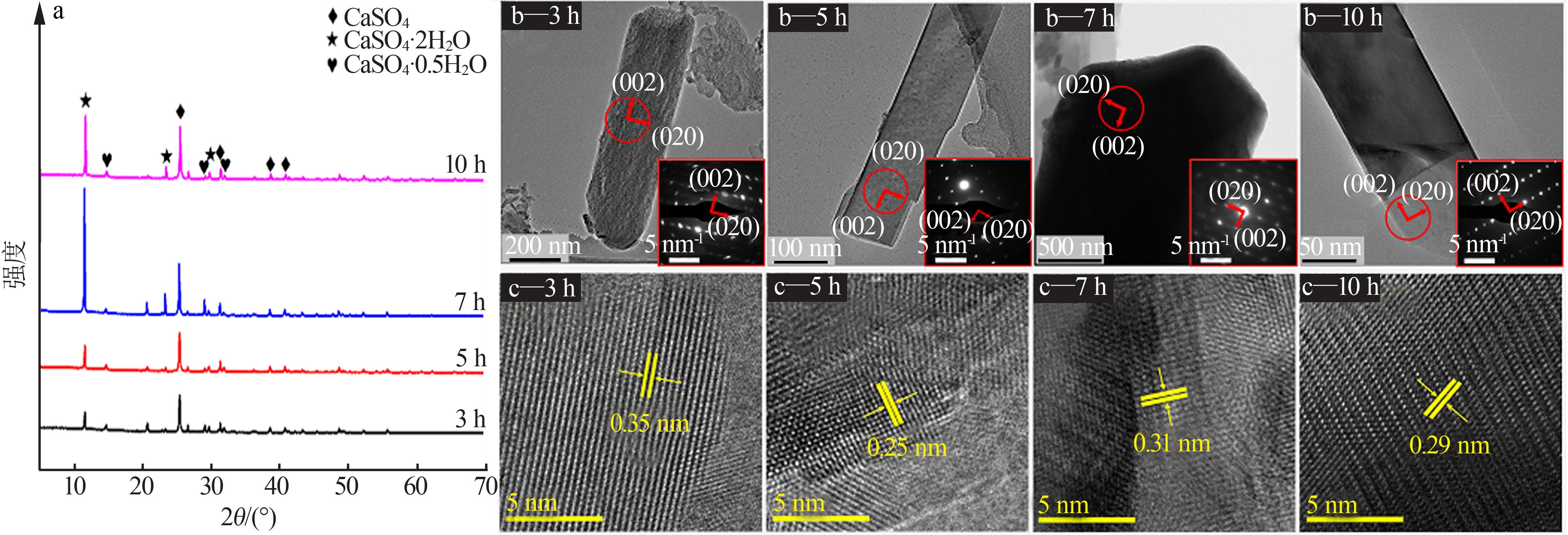

图3

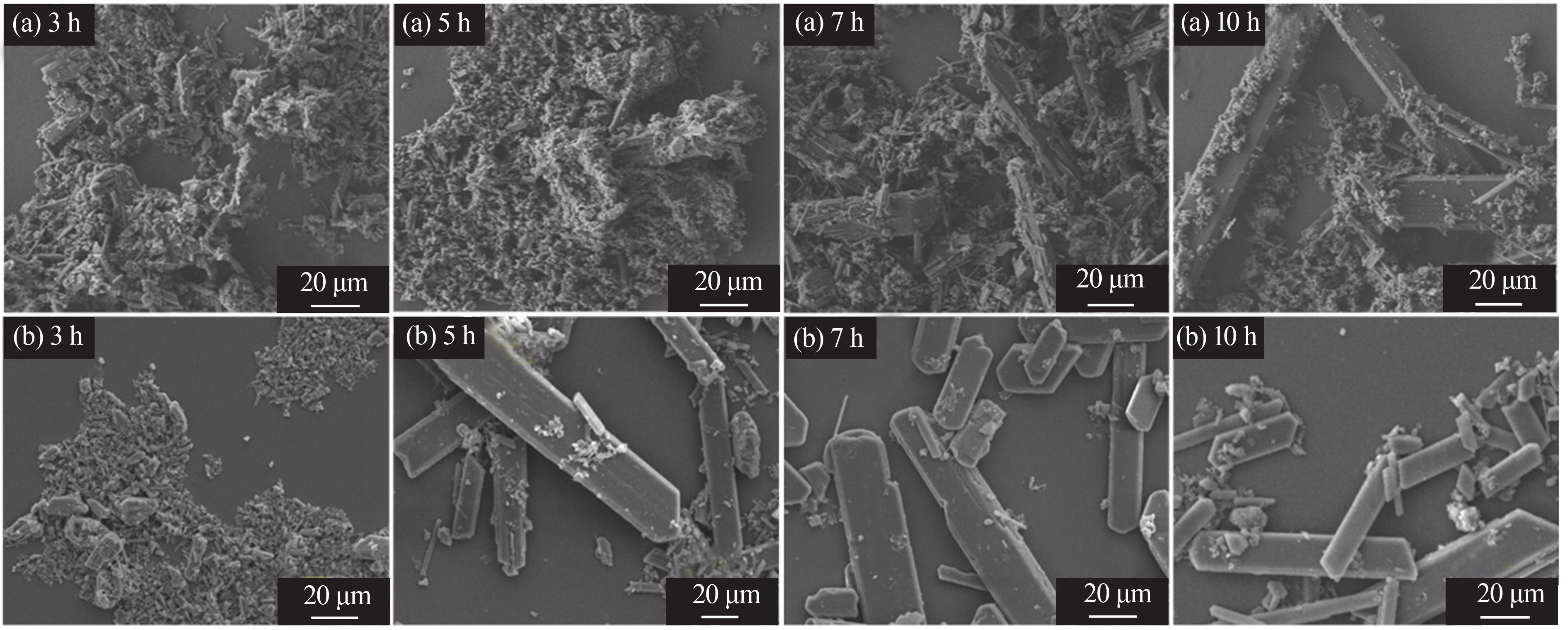

图4

参考文献 40

1	ZHAO Jingcai， SONG Xingfu， SUN Yuzhu，et al.Study on crystallization of calcium carbonate from calcium sulfate and ammonium carbonate in the presence of magnesium ions［J］.Crystal Research and Technology，2015，50（4）：277-283.
2	董泽，翟延波，任志威，等.磷石膏建材资源化利用研究进展［J］.无机盐工业，2022，54（4）：5-9.
	DONG Ze， ZHAI Yanbo， REN Zhiwei，et al.Research progress on phosphogypsum utilization in building materials［J］.Inorganic Che-
	Industry micals，2022，54（4）：5-9.
3	AMRANI M， TAHA Y， KCHIKACH A，et al.Phosphogypsum recycling：New horizons for a more sustainable road material application［J］.Journal of Building Engineering，2020，30.Doi：10.1016/j.jobe.2020.101267 . doi: 10.1016/j.jobe.2020.101267
4	YANG Lin， CAO Jianxin， LUO Tong.Effect of Mg²⁺，Al³⁺，and Fe³⁺ ions on crystallization of type α hemi-hydrated calcium sulfate under simulated conditions of hemi-hydrate process of phosphoric acid［J］.Journal of Crystal Growth，2018，486：30-37.
5	EL-SHALL H， RASHAD M M， ABDEL-AAL E A.Effect of phosphonate additive on crystallization of gypsum in phosphoric and sulfuric acid medium［J］.Crystal Research and Technology，2002，37（12）：1264-1273.
6	张利珍，吕子虎，张永兴，等.磷石膏提质降杂实验研究［J］.无机盐工业，2021，53（6）：171-173，184.
	ZHANG Lizhen， Zihu LÜ， ZHANG Yongxing，et al.Experimental study on improving quality and reducing impurity of phosphogypsum［J］.Inorganic Chemicals Industry，2021，53（6）：171-173，184.
7	ABU-EISHAH S I， ABU-JABAL N M.Parametric study on the production of phosphoric acid by the dihydrate process［J］.Chemical Engineering Journal，2001，81（1/2/3）：231-250.
8	POLAT S， SAYAN P.Characterization and kinetics of calcium sulfate dihydrate crystallization in the presence of trimesic acid［J］.Asia-Pacific Journal of Chemical Engineering，2017，12（3）：391-399
9	RASHAD M M， MAHMOUD M H H， IBRAHIM I A，et al.Crystallization of calcium sulfate dihydrate under simulated conditions of phosphoric acid production in the presence of aluminum and magnesium ions［J］.Journal of Crystal Growth，2004，267（1/2）：372-379
10	ZHU Zhilong， PENG You， HATTON T A，et al.Crystallization of calcium sulphate during phosphoric acid production：Modeling particle shape and size distribution［J］.Procedia Engineering，2016，138：390-402.
11	FU Hailu， JIANG Guangming， WANG Hao，et al.Solution-mediated transformation kinetics of calcium sulfate dihydrate to α-calcium sulfate hemihydrate in CaCl₂ solutions at elevated temperature［J］.Industrial & Engineering Chemistry Research，2013，
	52（48）：17134-17139.
12	HAMDONA S K， HADAD U A AL.Crystallization of calcium sulfate dihydrate in the presence of some metal ions［J］.Journal of Crystal Growth，2007，299（1）：146-151.
13	JIANG Guangming， FU Hailu， SAVINO K，et al.Nonlattice cation-
	SO 42 ^- ion pairs in calcium sulfate hemihydrate nucleation［J］.Crys-
	tal Growth & Design，2013，13（11）：5128-5134.
14	KRUGER A， FOCKE W W， KWELA Z，et al.Effect of ionic impurities on the crystallization of gypsum in wet-process phosphoric
	acid［J］.Industrial & Engineering Chemistry Research，2001，
	40（5）：1364-1369.
15	MAO Xiulong， SONG Xingfu， LU Guimin，et al.Effects of metal ions on crystal morphology and size of calcium sulfate whiskers in aqueous HCl solutions［J］.Industrial & Engineering Chemistry Research，2014，53（45）：17625-17635.
16	YANG Liuchun， WU Zhongbiao， GUAN Baohong，et al.Growth rate of α-calcium sulfate hemihydrate in K-Ca-Mg-Cl-H₂O systems at elevated temperature［J］.Journal of Crystal Growth，2009，
	311（20）：4518-4524.
17	RABIZADEH T， STAWSKI T M， MORGAN D J，et al.The effects of inorganic additives on the nucleation and growth kinetics of calcium sulfate dihydrate crystals［J］.Crystal Growth & Design，2017，17（2）：582-589.
18	HASSON D， ADDAI-MENSAH J， METCALFE J.Filterability of gypsum crystallized in phosphoric acid solution in the presence of ionic impurities［J］.Industrial & Engineering Chemistry Research，1990，29（5）：867-875.
19	孙祥斌，窦焰，方羊，等.铝离子对二水硫酸钙晶体结晶性能的影响［J］.过程工程学报，2017，17（3）：613-618.
	SUN Xiangbin， DOU Yan， FANG Yang，et al.Effect of aluminium ion on crystallization performance of calcium sulfate dihydrate［J］.The Chinese Journal of Process Engineering，2017，17（3）：613-618
20	WANG Fulin， DAVIS T E， TARABARA V V.Crystallization of calcium sulfate dihydrate in the presence of colloidal silica［J］.Industrial & Engineering Chemistry Research，2010，49（22）：11344-11350.
21	李绪，朱干宇，宫小康，等.Si/F/K/Na杂质对硫酸钙结晶过程的影响［J］.过程工程学报，2018，18（4）：815-820.
	LI Xu， ZHU Ganyu， GONG Xiaokang，et al.Effects of Si/F/K/Na impurities on the crystallization of calcium sulfate［J］.The Chinese Journal of Process Engineering，2018，18（4）：815-820.
22	DOĞAN Ö， AKYOL E， ÖNER M.Polyelectrolytes inhibition effect on crystallization of gypsum［J］.Crystal Research and Technology，2004，39（12）：1108-1114.
23	杨丽庭，吕慧，李彦涛，等.硫酸钙晶须的制备及其改性聚丙烯性能的研究［J］.华南师范大学学报：自然科学版，2020，52（2）：24-30.
	YANG Liting， Hui LÜ， LI Yantao，et al.Preparation of calcium sulfate whisker and properties of polypropylene/calcium sulfate whisker composites［J］.Journal of South China Normal University：Natural Science Edition，2020，52（2）：24-30.
24	LIOLIOU M G， PARASKEVA C A， KOUTSOUKOS P G，et al.Calcium sulfate precipitation in the presence of water-soluble polymers［J］.Journal of Colloid and Interface Science，2006，303（1）：164-170.
25	FELDMANN T， DEMOPOULOS G P.Effects of crystal habit mo-
	difiers on the morphology of calcium sulfate dihydrate grown in strong CaCl 2 -HCl solutions［J］.Journal of Chemical Technology & Biotechnology，2014，89（10）：1523-1533.
26	TITIZ-SARGUT S， SAYAN P， AVCı B.Influence of citric acid on calcium sulfate dihydrate crystallization in aqueous media［J］.Crystal Research and Technology，2007，42（2）：119-126.
27	HE Hua， DONG Faqin， HE Ping，et al.Effect of glycerol on the preparation of phosphogypsum-based CaSO₄·0.5H₂O whiskers［J］.Journal of Materials Science，2014，49（5）：1957-1963.
28	MU Xinru， ZHU Ganyu， LI Xu，et al.Effects of impurities on CaSO₄ crystallization in the Ca（H₂PO₄）₂-H₂SO₄-H₃PO₄-H₂O system［J］.ACS Omega，2019，4（7）：12702-12710.
29	WANG Xiao， YANG Liushuan， ZHU Xinfeng，et al.Preparation of calcium sulfate whiskers from FGD gypsum via hydrothermal crystallization in the H₂SO₄-NaCl-H₂O system［J］.Particuology，2014，17：42-48.
30	赵红涛，王树民，刘志江，等.磷石膏矿化固定CO₂制备高纯高白CaCO₃ ［J］.材料导报，2019，33（18）：3031-3034，3042.
	ZHAO Hongtao， WANG Shumin， LIU Zhijiang，et al.Preparation of high-purity and high-white CaCO₃ by phosphogypsum mineralization for CO₂ capture［J］.Materials Reports，2019，33（18）：3031-3034，3042.
31	张品，陈以明.湿法磷酸装置总磷收率降低的原因分析和应对措施［J］.磷肥与复肥，2021，36（3）：24-26.
	ZHANG Pin， CHEN Yiming.Reasons analysis and countermeasures for reduction of total phosphorus yield of a WPA plant［J］.Phosphate & Compound Fertilizer，2021，36（3）：24-26.
32	KOOPMAN C， WITKAMP G J.Ion exchange extraction during continuous recrystallization of CaSO₄ in the phosphoric acid production process：Lanthanide extraction efficiency and CaSO₄ particle shape［J］.Hydrometallurgy，2002，63（2）：137-147.
33	ZHOU Shitong， LI Xibing， ZHOU Yanan，et al.Effect of phosphorus on the properties of phosphogypsum-based cemented back- doi: 10.1016/j.jhazmat.2020.122993
	fill［J］.Journal of Hazardous Materials，2020，399.Doi：10.1016/j.jhazmat.2020.122993 . doi: 10.1016/j.jhazmat.2020.122993
34	SINDELAR M E， WOLKOWSKI R P.Reducing water-soluble pho-
	sphorus in soil through flue gas desulfurization gypsum application：Year of application effects at multiple sites in Wisconsin［J］.Journal of Environmental Quality，2019，48（3）：654-659.
35	吴佩芝.湿法磷酸［M］.北京：化学工业出版社，1987.
	WU Peizhi.Wet process phosphoric acid［M］.Beijing：Chemical Industry Press，1987.
36	WITKAMP G J， SECKLER M M， BRUINSMA O S L，et al.Recrystallization of calcium sulfate in phosphoric acid solutions；batchwise operation［J］.Journal of Crystal Growth，1990，99（1/2/3/4）：1117-1123.
37	INOUE M， HIRASAWA I.The relationship between crystal morphology and XRD peak intensity on CaSO₄·2H₂O［J］.Journal of Crystal Growth，2013，380：169-175.
38	MACEDO PORTELA DA SILVA N， RONG Yi， ESPITALIER F，et al.Solvothermal recrystallization of α-calcium sulfate hemihydrate：Batch reactor experiments and kinetic modelling［J］.Journal of Crystal Growth，2017，472：46-53.
39	SHUKLA J， MEHTA M J， KUMAR A.Effects of aliphatic alcohols on solubility，physicochemical properties，and morphology of calcium sulfate dihydrate（gypsum） in aqueous sodium chloride solution at 35 ℃［J］.Journal of Chemical & Engineering Data，2019，64（2）：536-544.
40	YE Changwen， LI Jun.Wet process phosphoric acid purification by solvent extraction using n-octanol and tributylphosphate mixtures［J］.Journal of Chemical Technology & Biotechnology，2013，88（9）：1715-1720.

[1]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[2]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[3]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[4]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.
[5]	王艳语, 谷守玉, 侯翠红, 井红权, 关红玲, 张晖. 磷石膏配料碳热熔融还原硫逸出及熔渣物相分析[J]. 无机盐工业, 2024, 56(2): 86-94.
[6]	张丽, 张丹, 潘红艳, 董永刚, 李文飞, 秦红. 磷酸法低灰分活性炭的制备研究[J]. 无机盐工业, 2024, 56(2): 95-103.
[7]	邓华, 侯硕旻, 李中军, 徐港, 池汝安, 习本军. 磷石膏综合利用现状及展望[J]. 无机盐工业, 2024, 56(1): 1-8.
[8]	夏桂英, 杨柳春, 袁治冶. 硫酸直接浸出磷石膏中稀土元素的研究[J]. 无机盐工业, 2024, 56(1): 107-113.
[9]	张颖, 李军, 金央, 黄美英. 磷酸三丁酯脱色活性炭热解再生研究[J]. 无机盐工业, 2024, 56(1): 59-66.
[10]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[11]	李恒, 张晖, 资学民. 磷石膏煅烧工艺进展分析[J]. 无机盐工业, 2023, 55(6): 27-35.
[12]	张磊, 李蒙, 向文国, 胡骏, 陈时熠, 段伦博. 磷石膏循环流化床煅烧分解工艺可行性分析[J]. 无机盐工业, 2023, 55(6): 85-91.
[13]	徐丽, 房可能, 毕永香, 杨敏, 陈前林. 改性粒状硫酸钙制备及其在聚氯乙烯中的应用[J]. 无机盐工业, 2023, 55(3): 104-112.
[14]	周清烈, 王宝琦, 张志业, 张应虎, 王坚, 杨林. 萃取法脱除湿法磷酸金属阳离子新工艺开发[J]. 无机盐工业, 2023, 55(3): 84-91.
[15]	邓伟林,黄文柯,黄崇秋,曾杏彬. 聚丙烯酸和聚苯乙烯磺酸钠调控制备多孔碳酸钙[J]. 无机盐工业, 2023, 55(2): 67-72.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
