高强萤石尾矿陶粒的制备及其性能研究

doi:10.19964/j.issn.1006-4990.2022-0397

摘要/Abstract

摘要：

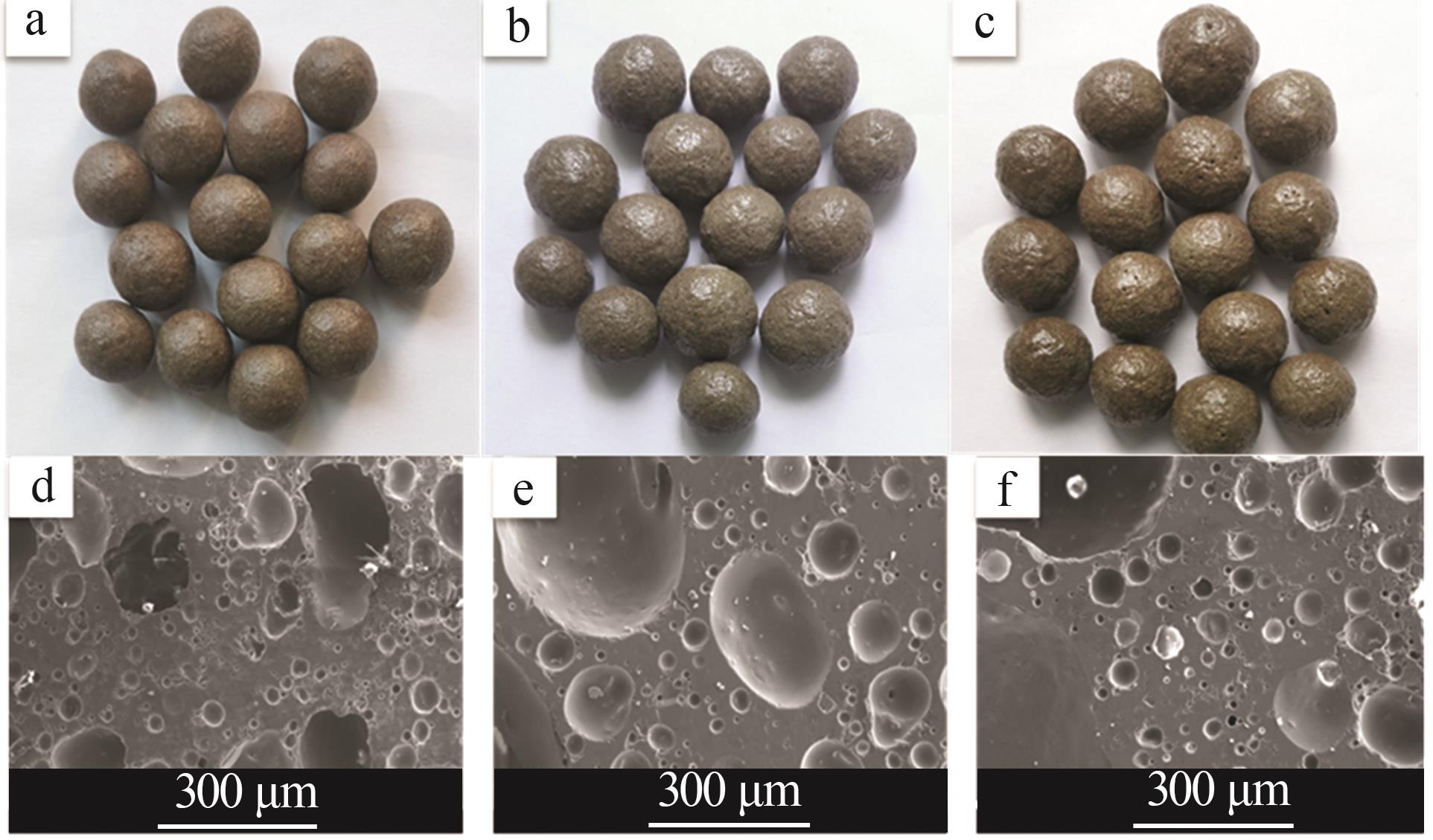

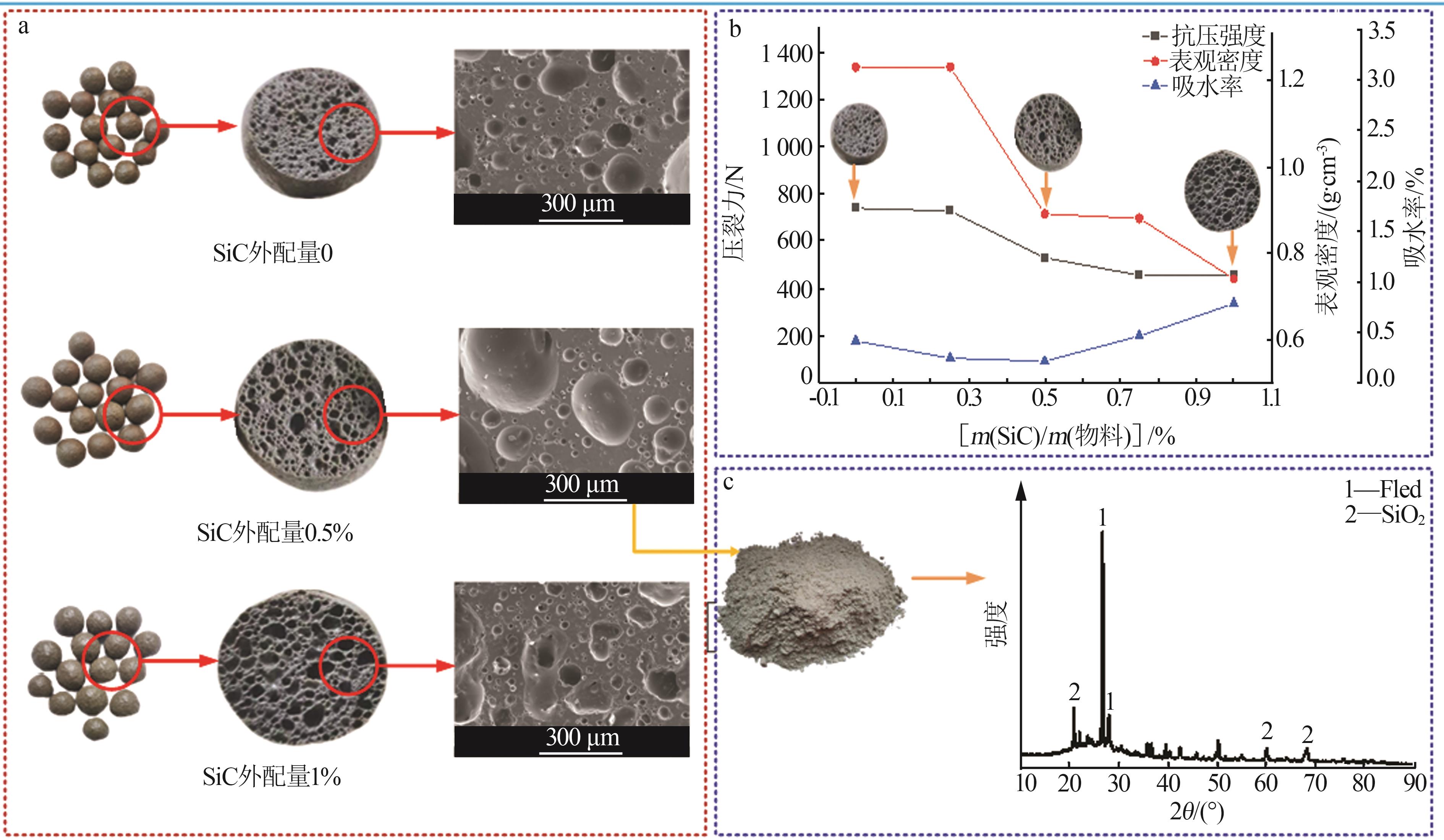

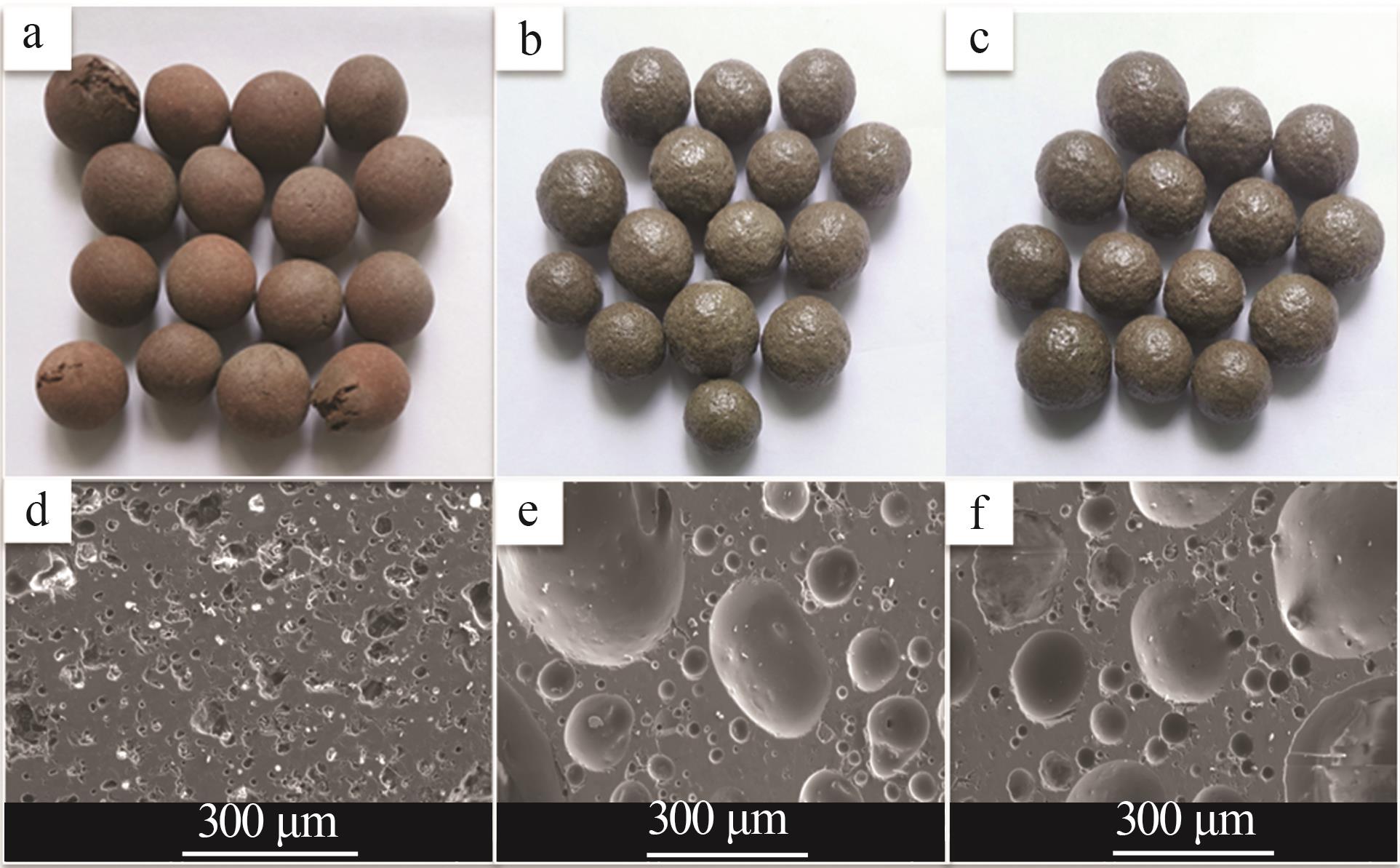

以萤石尾矿和黏土为原料，碳化硅（SiC）作发泡剂，采用烧结法制备高强陶粒，系统探究了萤石尾矿配比、烧结温度、烧结时间和SiC外配量对陶粒性能的影响规律，并结合热力学计算、X射线衍射光谱、扫描电子显微镜等手段揭示萤石尾矿陶粒烧结过程中的液相、物相组成和微观结构的演变机理。研究结果表明，当萤石尾矿配比为70%（质量分数）、黏土配比为30%（质量分数）、SiC外配量为0.5%（质量分数）、预热温度为450 ℃、预热时间为15 min、烧结温度为1 210 ℃、烧结时间为30 min、升温速率为5 ℃/min时，制得的萤石尾矿陶粒压裂力达527.9 N、表观密度达0.89 g/cm³、1 h吸水率达0.21%、筒压强度达4.63 MPa、堆积密度达594.6 kg/m³，符合GB/T 17431.1—2010《轻集料及其实验方法》中轻集料600级高强陶粒的要求，该研究成果可为萤石尾矿的资源化利用提供新方法。

关键词: 萤石尾矿, 高强陶粒, 烧结, 资源化利用

Abstract:

Fluorite tailings-based lightweight high-strength ceramsite was prepared by sintering with fluorite tailings and clay as raw materials and silicon carbide（SiC） as foaming agent.The effects of the amount of fluorite tailings，sintering temperature，sintering duration and SiC external dosage on the properties of ceramsite were systematically investi-gated.The crystal phase and microstructure of the obtained ceramsite samples were also analyzed by thermodynamic calculation，X-ray diffraction spectrum，scanning electron microscope and other detection methods.The results showed that when the proportion of fluorite tailings was 70%（mass fraction），the proportion of clay was 30%（mass fraction），the external proportion of SiC was 0.5%（mass fraction），the preheating temperature was 450 ℃，the preheating time was 15 min，the sintering temperature as 1 210 ℃，the sintering time was 30 min，and the heating rate was 5 ℃/min，the fracturing force of the obtained fluorite tailings ceramisite was 527.9 N，the apparent density was 0.89 g/cm³，the water absorption rate was 0.21% in 1 h，and the cylinder compressive strength was 4.63 MPa，the bulk density was 594.6 kg/m³，which met the requirements of Grade 600 high-strength ceramsite for lightweight aggregates in GB/T 17431.1—2010 “Lightweight Aggregates and Experimental Methods”.The research results could provide a new method for the resource utilization of fluorite tailings.

Key words: fluorite tailings, high-strength ceramsite, sintering, resource utilization

中图分类号:

O613

李煜, 赵伟, 张兴华, 王锐, 闫炳基, 国宏伟. 高强萤石尾矿陶粒的制备及其性能研究[J]. 无机盐工业, 2023, 55(5): 100-108.

LI Yu, ZHAO Wei, ZHANG Xinghua, WANG Rui, YAN Bingji, GUO Hongwei. Syudy on preparation of high-strength ceramsite from fluorite tailings and its properties[J]. Inorganic Chemicals Industry, 2023, 55(5): 100-108.

图/表 16

表1

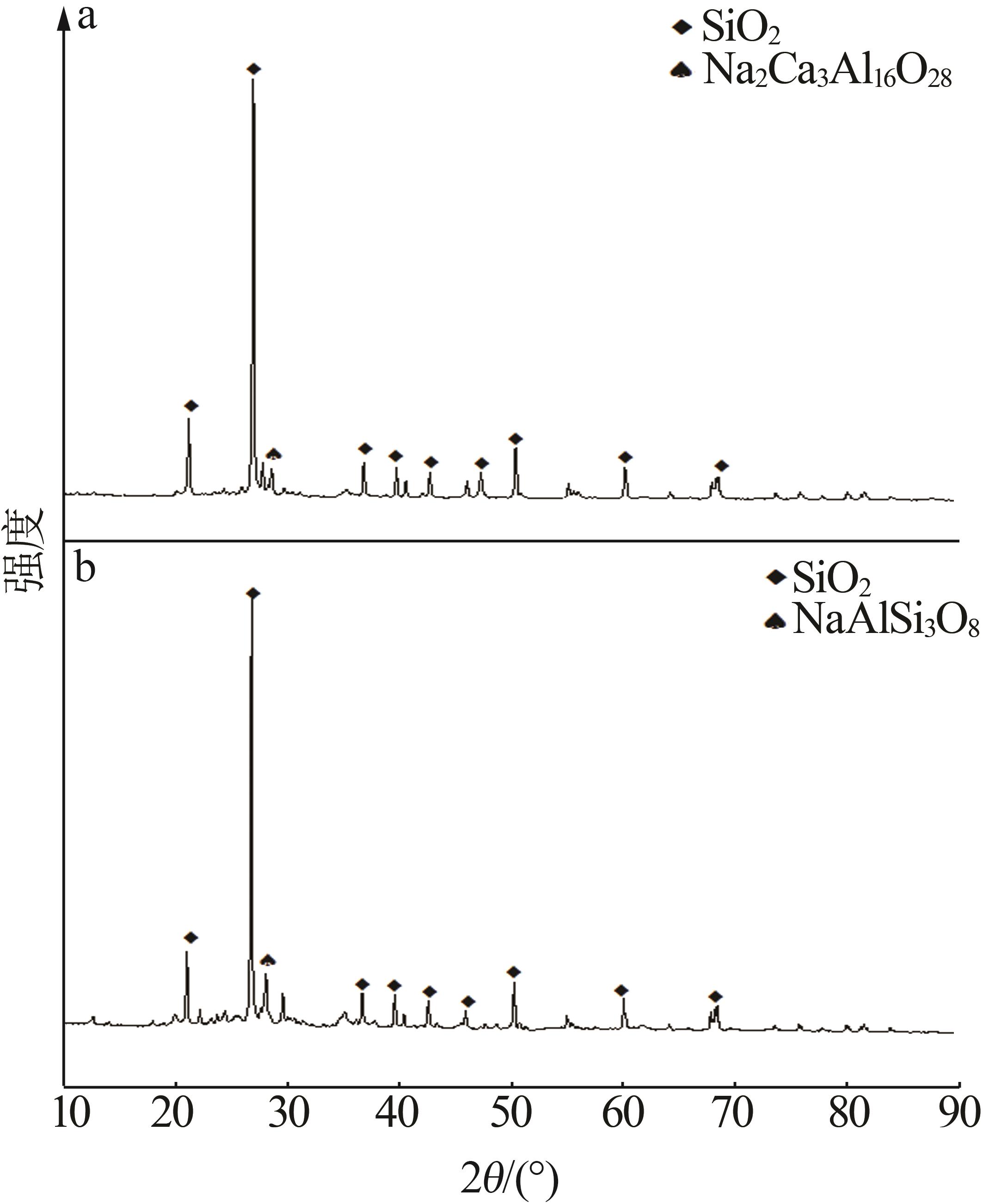

图1

表2

表3

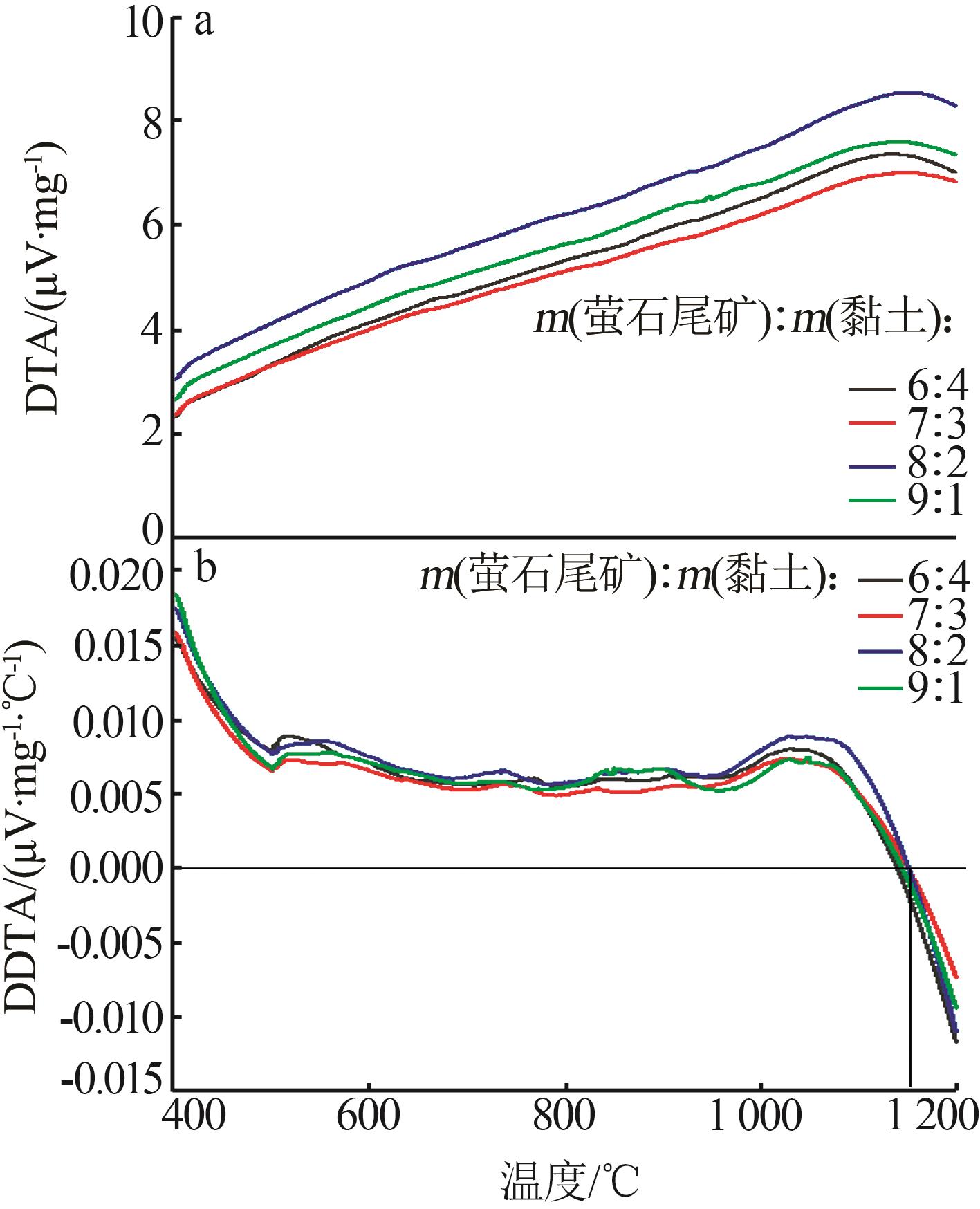

图2

表4

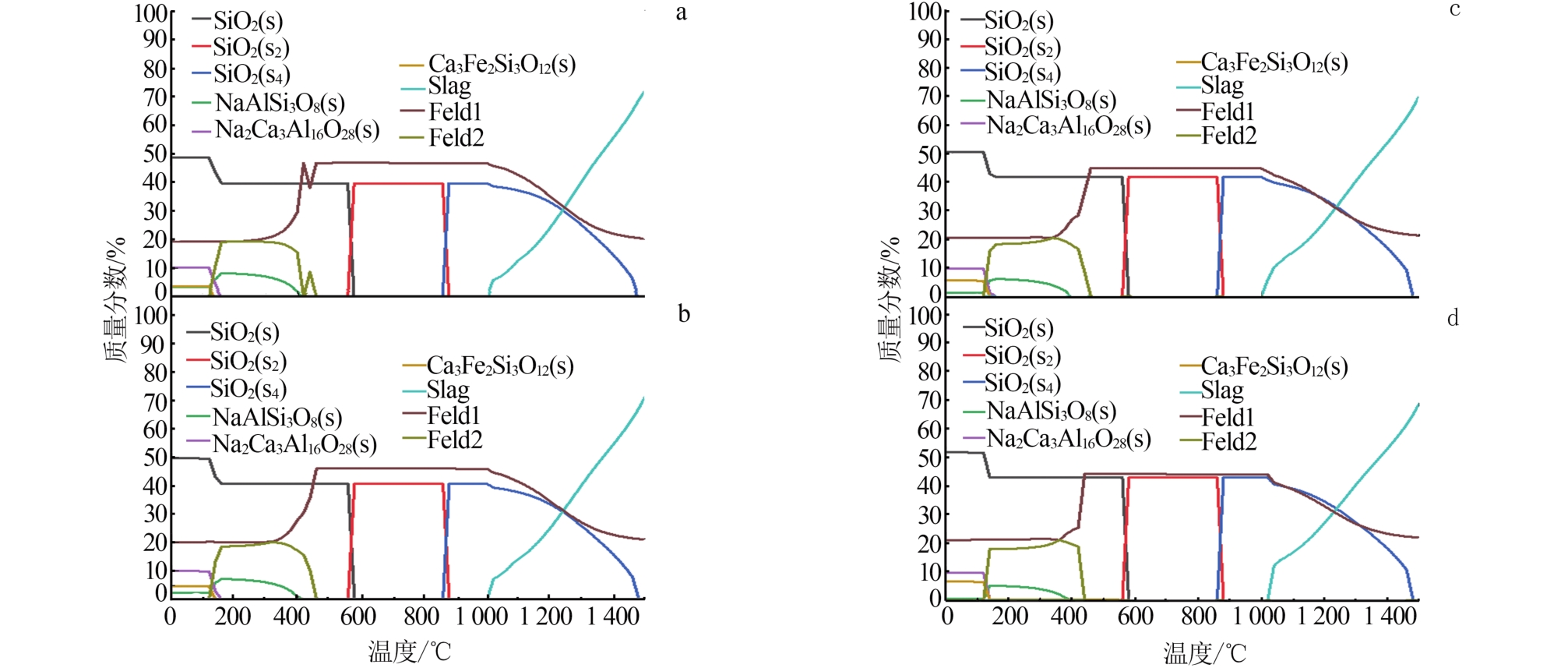

图3

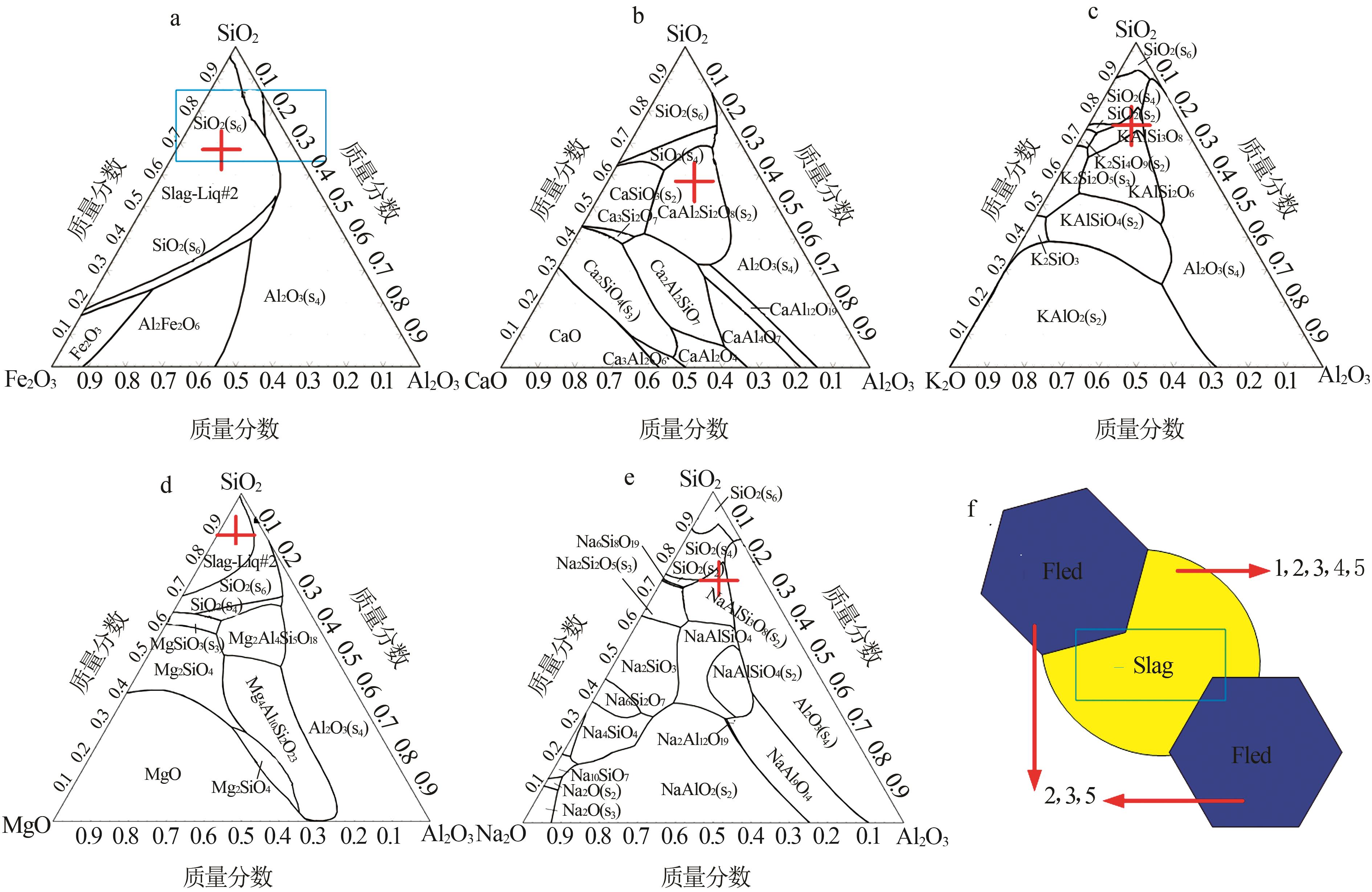

图4

图5

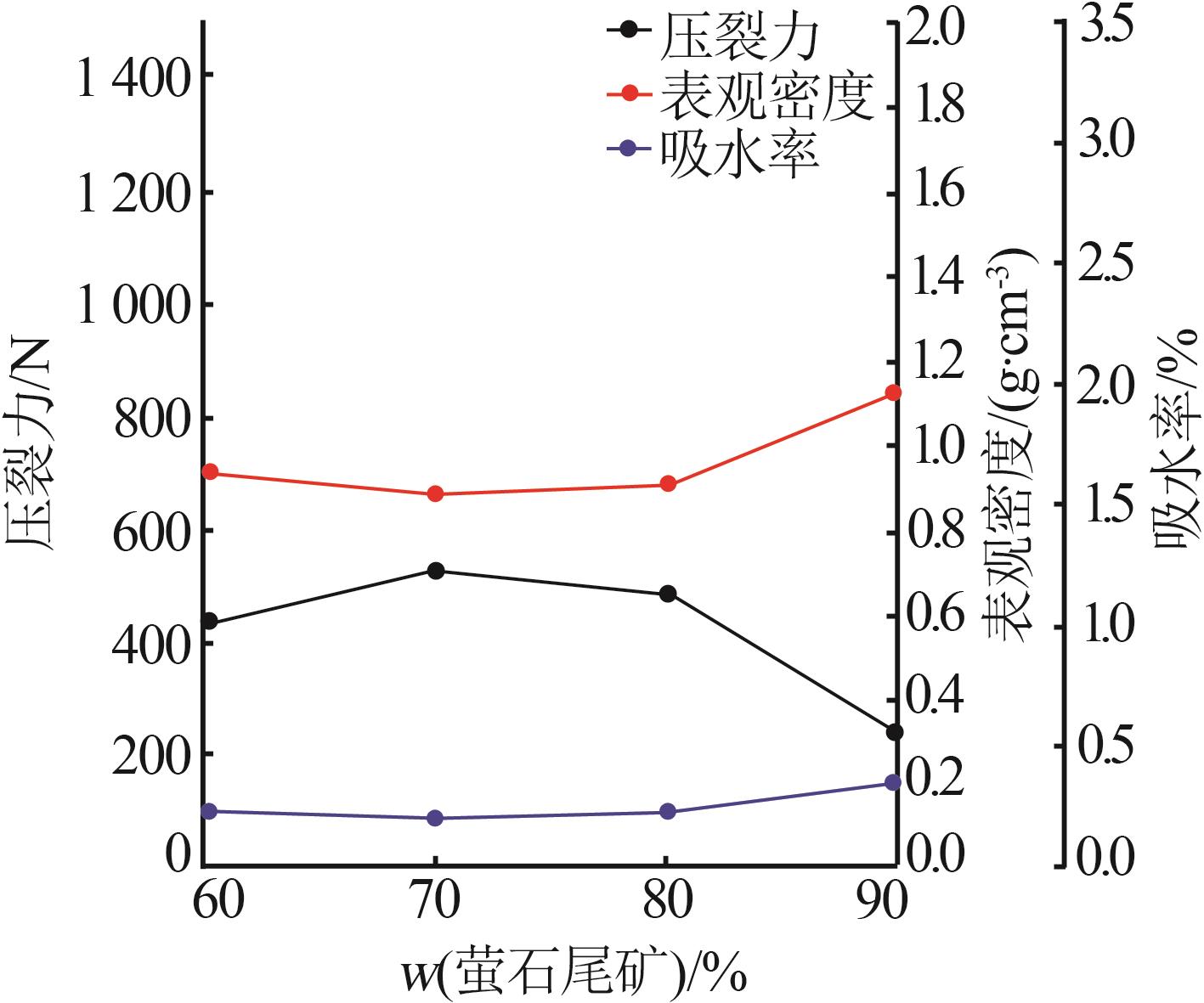

图6

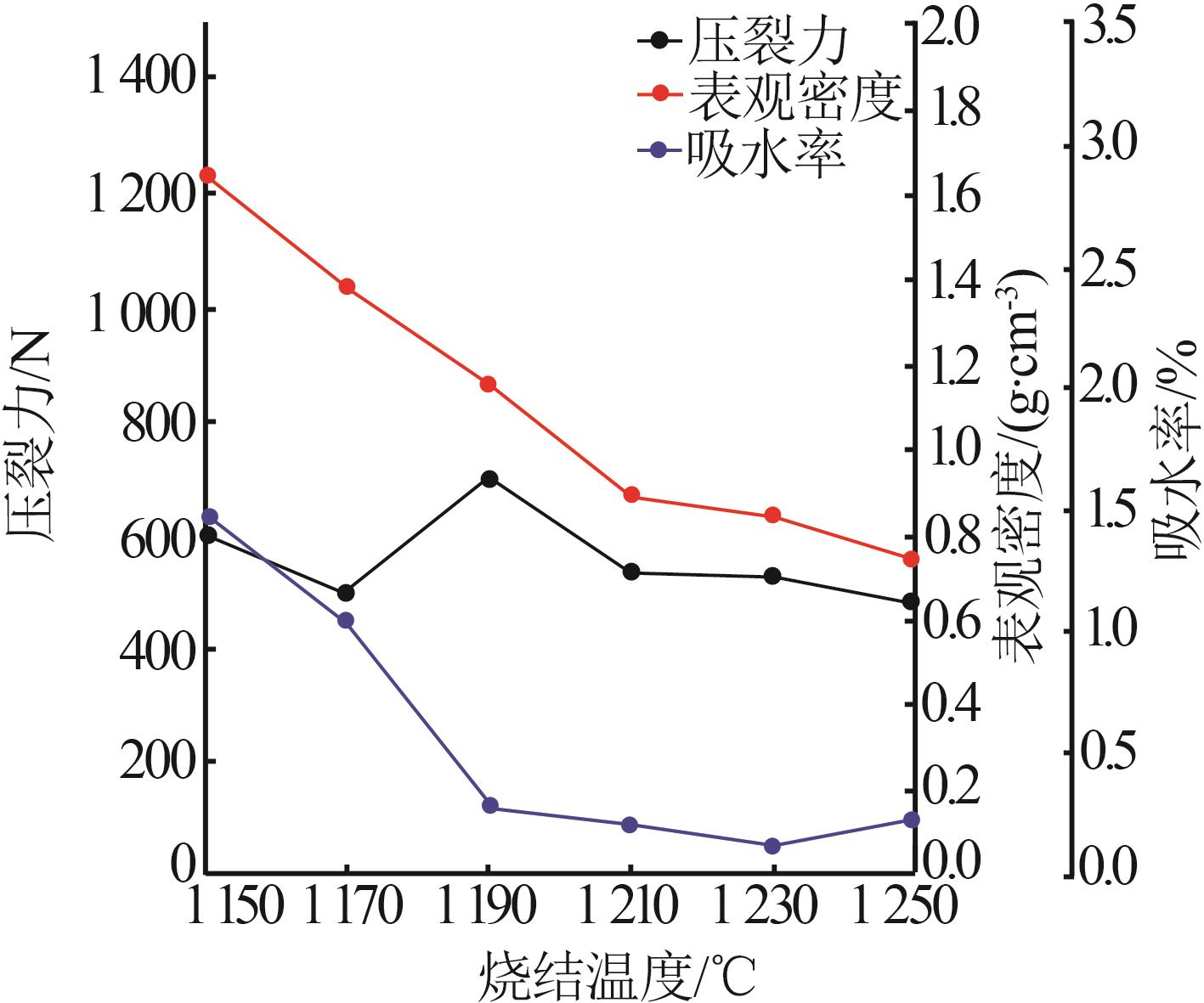

图7

图8

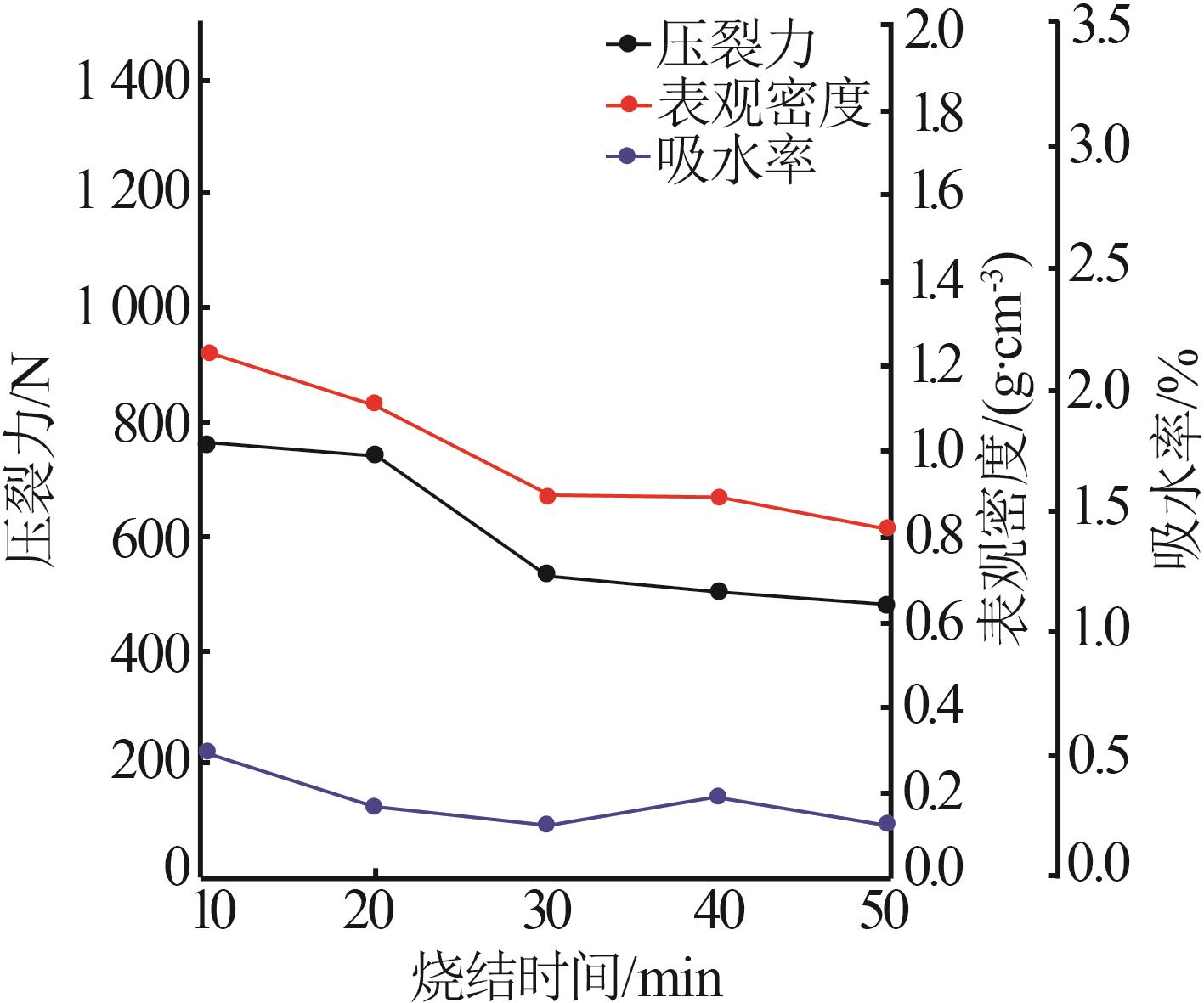

图9

图10

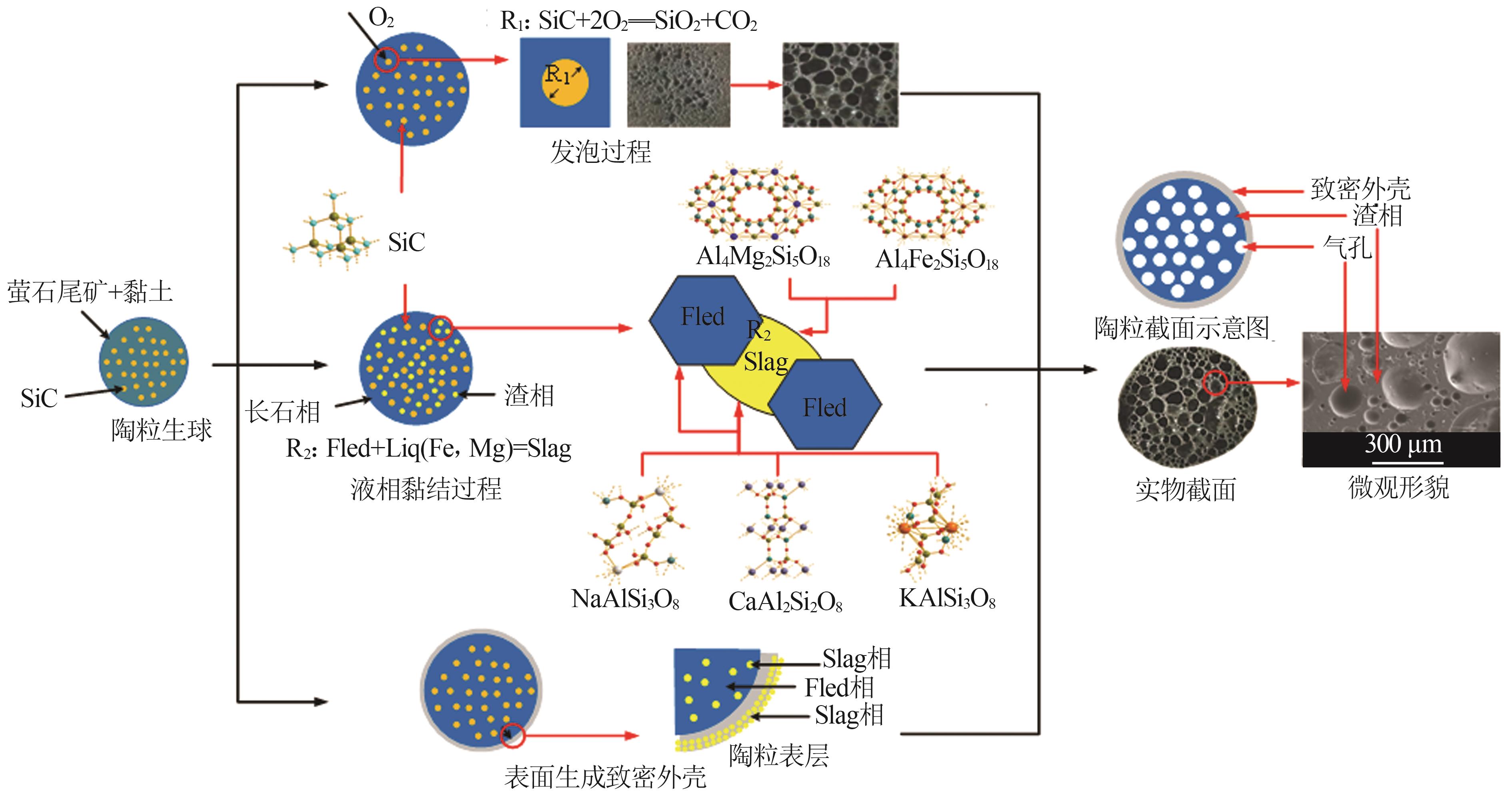

图11

表5

参考文献 28

1	牛丽贤，张寿庭.中国萤石产业发展战略思考[J].中国矿业，2010，19（8）：21-25.
	NIU Lixian， ZHANG Shouting.Reviews on strategy of China fluorite industry development[J].China Mining Magazine，2010，19（8）：21-25.
2	邹灏，张寿庭，方乙，等.中国萤石矿的研究现状及展望[J].国土资源科技管理，2012，29（5）：35-42.
	ZOU Hao， ZHANG Shouting， FANG Yi，et al.Current situation and prospect of fluorite deposit researches in China[J].Scientific and Technological Management of Land and Resources，2012，29（5）：35-42.
3	Survey U.S.Geological.Mineral Commodity Summaries 2020[R].Washington，2020，1-200.
4	姚建云，高惠民，张孝平，等.低品位萤石尾矿回收萤石试验研究[J].化工矿物与加工，2016，45（1）：15-18.
	YAO Jianyun， GAO Huimin， ZHANG Xiaoping，et al.Experimental research on recovery of fluorite in low grade fluorite tailings[J].Industrial Minerals & Processing，2016，45（1）：15-18.
5	陈剑啸.利用高炉渣和萤石尾矿制备矿渣微晶玻璃[D].苏州：苏州大学，2018.
	CHEN Jianxiao.Preparation of slag glass-ceramics using blast furnace slag and fluorite tailings[D].Suzhou：Soochow University，2018.
6	DJEBBI C， CHAABANI F， FONT O，et al.Atmospheric dust deposition on soils around an abandoned fluorite mine（Hammam Zriba，NE Tunisia）[J].Environmental Research，2017，158：153- 166.
7	余昆，郑涛，熊龙，等.阳离子抗泥剂对含黏土水泥胶砂性能的影响及机理分析[J].新型建筑材料，2021，48（7）：163-167.
	YU Kun， ZHENG Tao， XIONG Long，et al.The influence of cationic anti-sludge agent on the properties of clay-bearing cement-based colloidal sand and its mechanism analysis[J].New Building Materials，2021，48（7）：163-167.
8	汪灵，黄绩大，高欢，等.页岩陶粒轻骨料混凝土墙板的保温隔热与节能效应计算[J].混凝土，2021（12）：120-123.
	WANG Ling， HUANG Jida， GAO Huan，et al.Thermal insulation and energy-saving effect calculation of shale ceramsite lightweight aggregate concrete wallboard[J].Concrete，2021（12）：120-123.
9	HOU Lijun， LIU Taoyong， LU Anxian.Red mud and fly ash-based ceramic foams using starch and manganese dioxide as foaming agent[J].Transactions of Nonferrous Metals Society of China，2017，27（3）：591-598.
10	柴春镜，宋慧平，冯政君，等.粉煤灰陶粒的研究进展[J].洁净煤技术，2020，26（6）：11-22.
	CHAI Chunjing， SONG Huiping， FENG Zhengjun，et al.Research progress on the fly ash ceramsite[J].Clean Coal Technology，2020，26（6）：11-22.
11	杨雪晴，宋杰光，钟璐，等.利用工业固废制备陶粒的研究及建筑工程领域应用现状[J].砖瓦，2021（8）：51-54.
	YANG Xueqing， SONG Jieguang， ZHONG Lu，et al.Research on prepared ceramsite using industrial solid waste and application status in construction engineering[J].Brick-Tile，2021（8）：51- 54.
12	汪学彬，杨重卿，张祥伟，等.工业固体废弃物制备陶粒及其应用研究进展[J].中国粉体技术，2021，27（2）：1-8.
	WANG Xuebin， YANG Chongqing， ZHANG Xiangwei，et al.Preparation and application of ceramsite prepared from industrial solid waste：A review[J].China Powder Science and Technology，2021，27（2）：1-8.
13	马明亮，孙晓南，权宗刚，等.中国工业固废制备陶粒资源化利用的研究进展[J].硅酸盐通报，2020，39（8）：2492-2500.
	MA Mingliang， SUN Xiaonan， QUAN Zonggang，et al.Research progress on resource utilization of ceramsite prepared from industrial solid waste in China[J].Bulletin of the Chinese Ceramic Society，2020，39（8）：2492-2500.
14	范锦忠.实验室陶粒配方和焙烧试验方法的改进意见[J].砖瓦，2011（5）：5-8.
	FAN Jinzhong.Suggestions on the test firing ways and the laboratory ceramisite formula[J].Block-Brick-Tile，2011（5）：5-8.
15	ZHAO Hailong， LIU Fang， LIU Hanqiao，et al.Comparative life cycle assessment of two ceramsite production technologies for reusing municipal solid waste incinerator fly ash in China[J].Waste Management，2020，113：447-455.
16	MOLINEUX C J， NEWPORT D J， AYATI B，et al.Bauxite residue（red mud） as a pulverised fuel ash substitute in the manufacture of lightweight aggregate[J].Journal of Cleaner Production，2016，112：401-408.
17	CHEN H J， YANG M D， TANG C W，et al.Producing synthetic lightweight aggregates from reservoir sediments[J].Construction and Building Materials，2012，28（1）：387-394.
18	CHANG F，LO S， LEE M，et al.Leachability of metals from sludge-based artificial lightweight aggregate[J].Journal of Hazardous Materials，2007，146（1/2）：98-105.
19	ZHUANG Yizhou， CHEN Caiyi， JI Tao.Effect of shale ceramsite type on the tensile creep of lightweight aggregate concrete[J].Construction and Building Materials，2013，46：13-18.
20	秦晋一，李涵，李晓光，等.高Fe₂O₃含量对铁尾矿陶粒物相和力学性能的影响[J].新型建筑材料，2019，46（7）：83-88.
	QIN Jinyi， LI Han， LI Xiaoguang，et al.Effect of high Fe₂O₃ content on phase and mechanical properties of iron tailings ceramsi-
	te[J].New Building Materials，2019，46（7）：83-88.
21	HWANG C， LE A， LIN K，et al.Manufacture and performance of lightweight aggregate from municipal solid waste incinerator fly ash and reservoir sediment for self-consolidating lightweight concrete[J].Cement and Concrete Composites，2012，34（10）：1159-1166.
22	杨丽艳，马鑫，梅锐锋，等.黄河流域沉沙池泥沙制备陶粒及其性能研究[J].无机盐工业，2022，54（5）：109-115.
	YANG Liyan， MA Xin， MEI Ruifeng，et al.Study on preparation and performance of ceramsite from sediment in Yellow River desilting basin[J].Inorganic Chemicals Industry，2022，54（5）：109-115.Sediment in the Yellow River Basin[J].Inorganic Chemicals Industry，2022，54（05）：109-115.
23	周鹏飞，罗立群，涂序.炼铜尾渣-湖泊底泥复合陶粒制备及其性能[J].中南大学学报：自然科学版，2021，52（12）：4210-4218.
	ZHOU Pengfei， LUO Liqun， TU Xu.Preparation and properties of copper slag tailing-lake sediment ceramsite[J].Journal of Central South University（Science and Technology），2021，52（12）：4210-4218.
24	高鹏，徐悦清，曹云，等.淤泥基免烧陶粒的制备及性能影响因素[J].硅酸盐通报，2021，40（3）：889-899.
	GAO Peng， XU Yueqing， CAO Yun，et al.Preparation and performance influencing factors of silt-based non-sintered ceramsite[J].Bulletin of the Chinese Ceramic Society，2021，40（3）：889-899.
25	童思意，刘长淼，刘玉林，等.中国固体废弃物制备陶粒的研究进展[J].矿产保护与利用，2019，39（3）：140-150.
	TONG Siyi， LIU Changmiao， LIU Yulin，et al.Research status of ceramsite prepared from solid waste in China[J].Conservation and Utilization of Mineral Resources，2019，39（3）：140-150.
26	张晓亚，冯丽娟，王济，等.城市污泥/磷尾矿陶粒的烧结条件及性能研究[J].地球环境学报，2021，12（4）：447-454.
	ZHANG Xiaoya， FENG Lijuan， WANG Ji，et al.Research on sintering conditions and performance of municipal sludge/phosphate tailings ceramsite[J].Journal of Earth Environment，2021，12（4）：447-454.
27	中华人民共和国国家质量监督检验检疫总局，中国国家标准化管理委员会. 轻集料及其试验方法—第1部分：轻集料 [S].北京：中国标准出版社，2010.
	General Administration of Quality Supervision，Inspection and Quarantine of the People′s Republic of China，Standardization Administration of China. Lightweight aggregates and its test methods—Part 1：Lightweight aggregates [S].Beijing：China Standard Press， 2010.
28	中华人民共和国国家质量监督检验检疫总局，中国国家标准化管理委员会. 轻集料及其试验方法—第2部分：轻集料试验方法 [S].北京：中国标准出版社，2010.
	General Administration of Quality Supervision，Inspection and Quarantine of the People′s Republic of China，Standardization Administration of China. Lightweight aggregates and its test methods—Part 2：Test methods for lightweight aggregates [S].Beijing： China Standard Press， 2010.

m（萤石尾矿）∶ m（黏土）	w（SiO₂）/ %	w（Al₂O₃）/ %	w（Fe₂O₃）/ %	w（CaO）/ %	w（MgO）/ %	w（Na₂O）/ %	w（K₂O）/ %	w（CaF₂）/ %
6∶4	68.098	12.152	3.310	4.354	1.068	0.996	3.262	2.464
7∶3	68.646	11.894	3.055	4.438	0.936	0.867	3.359	2.858
8∶2	69.194	11.636	2.800	4.522	0.804	0.738	3.456	3.252
9∶1	69.742	11.378	2.545	4.606	0.672	0.609	3.553	3.646

[1]	刘矜彤, 张洁, 周俊良, 吴兵党, 黄天寅, 杨晶晶. 涉锑废物流及锑回收途径现状概述[J]. 无机盐工业, 2024, 56(9): 1-11.
[2]	张力巾, 吕晴, 陈晓浪, 李清欣, 史鸿钰, 秦军. Ca基LDO复合材料的制备及其对磷酸盐的吸附性能研究[J]. 无机盐工业, 2024, 56(7): 37-45.
[3]	陈俊辉, 刘翔, 胡庆喜, 田榜鑫, 陈嘉乐. 烧结机头灰浸出提取高纯度氯化钾的研究[J]. 无机盐工业, 2024, 56(6): 102-108.
[4]	叶芬, 成昊, 向媛, 刘松, 石维. 利用电解锰渣制备陶瓷骨料及在混凝土中的应用[J]. 无机盐工业, 2024, 56(6): 127-132.
[5]	杨凤玲, 乔国鑫, 杨普, 任磊, 王琼, 吴海滨, 程芳琴. 脱硫石膏制备α-半水石膏研究进展及应用[J]. 无机盐工业, 2024, 56(2): 11-20.
[6]	许淼, 许德华, 首志欣, 杨文贡, 王辛龙. 聚磷酸镁铵的制备工艺研究[J]. 无机盐工业, 2024, 56(12): 88-93.
[7]	吕令爽, 曹文豪, 俞瑞仙, 王守志, 王国栋, 朱亚军, 杜家宸, 徐现刚, 张雷. 两步烧结法对AlN原料提纯工艺的研究[J]. 无机盐工业, 2024, 56(12): 51-55.
[8]	李磊, 李岳磊, 刘邦先. 放电等离子烧结细晶0.8PMN-0.2PT陶瓷的介电性能[J]. 无机盐工业, 2024, 56(11): 139-144.
[9]	刘观发, 曾超聪, 王泽凯, 曾祥荣, 黄万抚. 钨冶炼渣制备高强烧结陶粒及其性能研究[J]. 无机盐工业, 2023, 55(8): 132-139.
[10]	李通, 尹宏峰. 层状硅酸镍纳米管催化剂的可控制备及其催化性能研究[J]. 无机盐工业, 2023, 55(5): 128-136.
[11]	靳苏娜, 吕瑞亮. 湿法脱硫废水处理技术研究及应用进展[J]. 无机盐工业, 2023, 55(4): 27-37.
[12]	季洪峰, 李灿华, 都刚, 张永柱, 徐文珍, 李明晖. 固废源钙基碳捕集剂制备及抗烧结性研究进展[J]. 无机盐工业, 2023, 55(3): 28-35.
[13]	苗林平,许淼,王辛龙,严正娟,许德华,杨晶旭. 聚磷酸钙镁的制备研究[J]. 无机盐工业, 2022, 54(9): 63-68.
[14]	许小兵,李旭,杨旭,徐小勇. 烧成温度对MgO-TiO₂复合无机陶瓷微滤膜支撑体性能的影响[J]. 无机盐工业, 2022, 54(8): 85-89.
[15]	黄鸿,陈烁娜,韩伟江,刘慧铃,檀笑. 废铅膏回收利用技术及污染分析[J]. 无机盐工业, 2022, 54(7): 35-41.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
